电脑ATX电源控制电路的工作原理

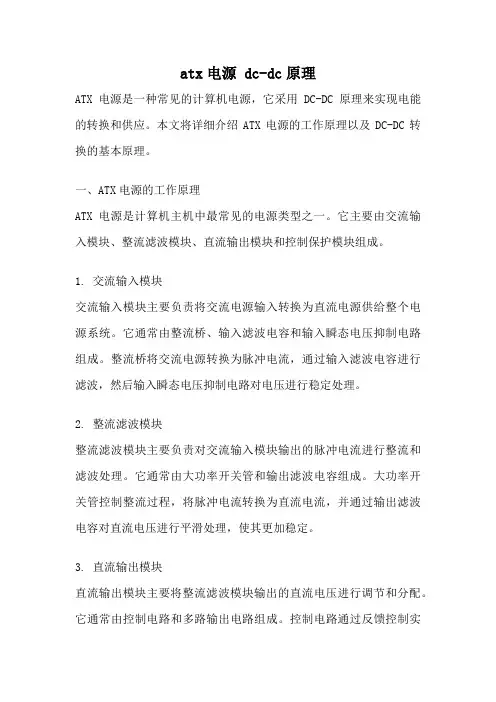

atx电源 dc-dc原理ATX电源是一种常见的计算机电源，它采用DC-DC原理来实现电能的转换和供应。

本文将详细介绍ATX电源的工作原理以及DC-DC转换的基本原理。

一、ATX电源的工作原理ATX电源是计算机主机中最常见的电源类型之一。

它主要由交流输入模块、整流滤波模块、直流输出模块和控制保护模块组成。

1. 交流输入模块交流输入模块主要负责将交流电源输入转换为直流电源供给整个电源系统。

它通常由整流桥、输入滤波电容和输入瞬态电压抑制电路组成。

整流桥将交流电源转换为脉冲电流，通过输入滤波电容进行滤波，然后输入瞬态电压抑制电路对电压进行稳定处理。

2. 整流滤波模块整流滤波模块主要负责对交流输入模块输出的脉冲电流进行整流和滤波处理。

它通常由大功率开关管和输出滤波电容组成。

大功率开关管控制整流过程，将脉冲电流转换为直流电流，并通过输出滤波电容对直流电压进行平滑处理，使其更加稳定。

3. 直流输出模块直流输出模块主要将整流滤波模块输出的直流电压进行调节和分配。

它通常由控制电路和多路输出电路组成。

控制电路通过反馈控制实现对输出电压的调节和稳定，多路输出电路则将输出电压分配给不同的设备和部件。

4. 控制保护模块控制保护模块主要负责监测和保护电源系统的工作状态。

它通常由过流保护、过压保护、欠压保护和过温保护等功能模块组成。

这些保护功能可以有效地保护电源系统和计算机设备不受电压波动、短路或过载等异常情况的影响。

二、DC-DC转换的基本原理DC-DC转换是指将直流电能转换为不同电压、电流或功率等级的直流电能的过程。

它主要通过变换器实现，变换器是一种电子器件，可以根据输入和输出的电压、电流关系来实现能量的转换。

在DC-DC转换中，常用的变换器有降压变换器、升压变换器和升降压变换器等。

降压变换器可以将高电压转换为低电压，升压变换器可以将低电压转换为高电压，而升降压变换器则可以实现输入输出电压的升降。

DC-DC转换的核心是功率开关器件，它通过开关控制来实现输入和输出之间的电能转换。

12.1 计算机开关电源基本结构及原理一、计算机开关电源的基本结构1．ATX电源与AT电源的区别目前计算机开关电源有AT和ATX两种类型。

ATX电源与AT电源的区别为：1）待机状态不同ATX电源增加了辅助电源电路，只要220V市电输入，无论是否开机，始终输出一组+5V SB待机电压，供PC机主板电源监控单元、网络通信接口、系统时钟芯片等使用，为ATX电源启动作准备。

2）电源启动方式不同AT电源采用交流电源开关直接控制电源的通断，ATX电源则采用点动式电源启闭按钮，实质是用PS-ON直流控制信号启动/关闭电源。

具有键盘开/关机、定时开/关机、Modem唤醒远程开／关机、软件关机等控制功能。

3）输出电压不同AT电源共有四路输出(±5V、±12V)，另向主板提供一个PG电源准备就绪的信号。

ATX电源PW-0K信号与PG信号功能相同，还增加了+3.3V、+5 V SB供电输出和PS-ON电源启闭控制信号，其中+3.3V向CPU、PCI总线供电。

各档电压的输出电流值大约如下：+5V +12V -5V -12V +3.3V +5V SB21A 6A 0.3A 0.8A 14A 0.8A4）主板综合供电插头接口不同AT电源的6芯P8和P9电源插头，在ATX结构中被20芯双列直排插头所替代，具有可靠的防插反装置。

对于Pentium 4机型的ATX电源，除大4芯(D 形)和小4芯电源接口插头外，还增加4芯12V CPU专用电源插头及6芯+3. 3V、+5V电源增强型插头。

2．计算机开关电源的基本结构目前，计算机电源大多采用他激双管半桥定频调宽式开关电源。

电源中还输出一个特殊的“POWER GOOD”信号。

电源开启后PG信号为低电平，送给系统时钟电路，由该信号产生一个复位信号(RESET)用于系统复位。

经100～5 00ms的延时后，PG信号由低电平变成高电平，系统复位结束，主机启动并开始正常运行。

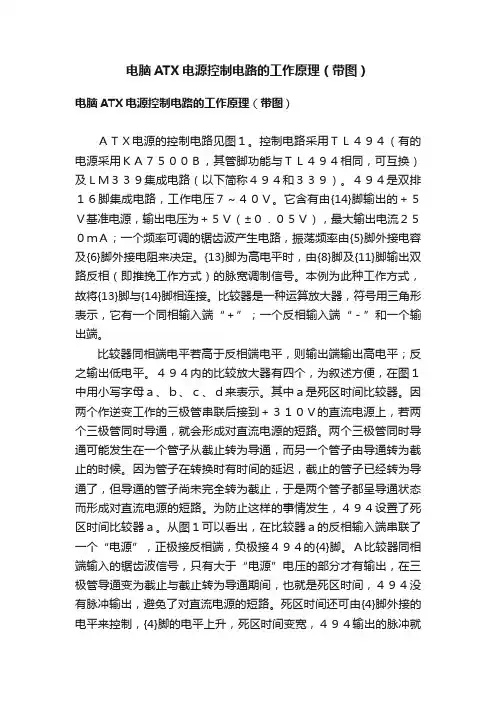

电脑ATX电源控制电路的工作原理（带图）电脑ATX电源控制电路的工作原理（带图）ＡＴＸ电源的控制电路见图１。

控制电路采用ＴＬ４９４（有的电源采用ＫＡ７５００Ｂ，其管脚功能与ＴＬ４９４相同，可互换）及ＬＭ３３９集成电路（以下简称４９４和３３９）。

４９４是双排１６脚集成电路，工作电压７～４０Ｖ。

它含有由{14}脚输出的＋５Ｖ基准电源，输出电压为＋５Ｖ（±０．０５Ｖ），最大输出电流２５０ｍＡ；一个频率可调的锯齿波产生电路，振荡频率由{5}脚外接电容及{6}脚外接电阻来决定。

{13}脚为高电平时，由{8}脚及{11}脚输出双路反相（即推挽工作方式）的脉宽调制信号。

本例为此种工作方式，故将{13}脚与{14}脚相连接。

比较器是一种运算放大器，符号用三角形表示，它有一个同相输入端“＋”；一个反相输入端“－”和一个输出端。

比较器同相端电平若高于反相端电平，则输出端输出高电平；反之输出低电平。

４９４内的比较放大器有四个，为叙述方便，在图１中用小写字母ａ、ｂ、ｃ、ｄ来表示。

其中ａ是死区时间比较器。

因两个作逆变工作的三极管串联后接到＋３１０Ｖ的直流电源上，若两个三极管同时导通，就会形成对直流电源的短路。

两个三极管同时导通可能发生在一个管子从截止转为导通，而另一个管子由导通转为截止的时候。

因为管子在转换时有时间的延迟，截止的管子已经转为导通了，但导通的管子尚未完全转为截止，于是两个管子都呈导通状态而形成对直流电源的短路。

为防止这样的事情发生，４９４设置了死区时间比较器ａ。

从图１可以看出，在比较器ａ的反相输入端串联了一个“电源”，正极接反相端，负极接４９４的{4}脚。

Ａ比较器同相端输入的锯齿波信号，只有大于“电源”电压的部分才有输出，在三极管导通变为截止与截止转为导通期间，也就是死区时间，４９４没有脉冲输出，避免了对直流电源的短路。

死区时间还可由{4}脚外接的电平来控制，{4}脚的电平上升，死区时间变宽，４９４输出的脉冲就变窄了，若{4}脚的电平超过了锯齿波的峰值电压，４９４就进入了保护状态，{8}脚和{11}脚就不输出脉冲了。

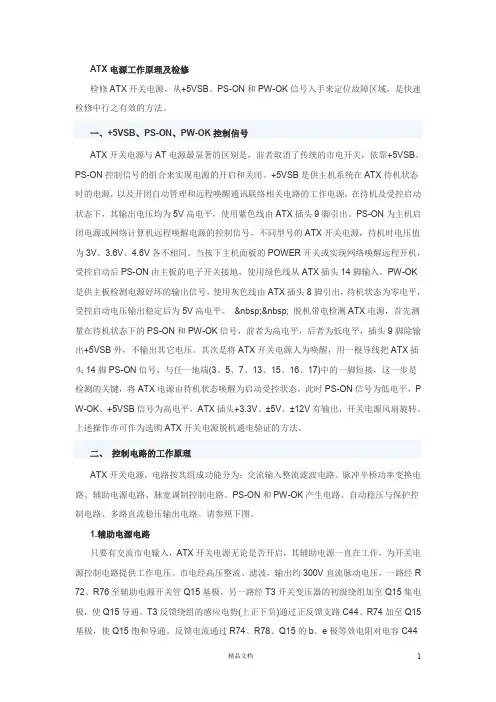

ATX电源工作原理及检修检修ATX开关电源，从+5VSB、PS-ON和PW-OK信号入手来定位故障区域，是快速检修中行之有效的方法。

ATX开关电源与AT电源最显著的区别是，前者取消了传统的市电开关，依靠+5VSB、PS-ON控制信号的组合来实现电源的开启和关闭。

+5VSB是供主机系统在ATX待机状态时的电源，以及开闭自动管理和远程唤醒通讯联络相关电路的工作电源，在待机及受控启动状态下，其输出电压均为5V高电平，使用紫色线由ATX插头9脚引出。

PS-ON为主机启闭电源或网络计算机远程唤醒电源的控制信号，不同型号的ATX开关电源，待机时电压值为3V、3.6V、4.6V各不相同。

当按下主机面板的POWER开关或实现网络唤醒远程开机，受控启动后PS-ON由主板的电子开关接地，使用绿色线从ATX插头14脚输入。

PW-OK 是供主板检测电源好坏的输出信号，使用灰色线由ATX插头8脚引出，待机状态为零电平，受控启动电压输出稳定后为5V高电平。

   脱机带电检测ATX电源，首先测量在待机状态下的PS-ON和PW-OK信号，前者为高电平，后者为低电平，插头9脚除输出+5VSB外，不输出其它电压。

其次是将ATX开关电源人为唤醒，用一根导线把ATX插头14脚PS-ON信号，与任一地端(3、5、7、13、15、16、17)中的一脚短接，这一步是检测的关键，将ATX电源由待机状态唤醒为启动受控状态，此时PS-ON信号为低电平，P W-OK、+5VSB信号为高电平，ATX插头+3.3V、±5V、±12V有输出，开关电源风扇旋转。

上述操作亦可作为选购ATX开关电源脱机通电验证的方法。

ATX开关电源，电路按其组成功能分为：交流输入整流滤波电路、脉冲半桥功率变换电路、辅助电源电路、脉宽调制控制电路、PS-ON和PW-OK产生电路、自动稳压与保护控制电路、多路直流稳压输出电路。

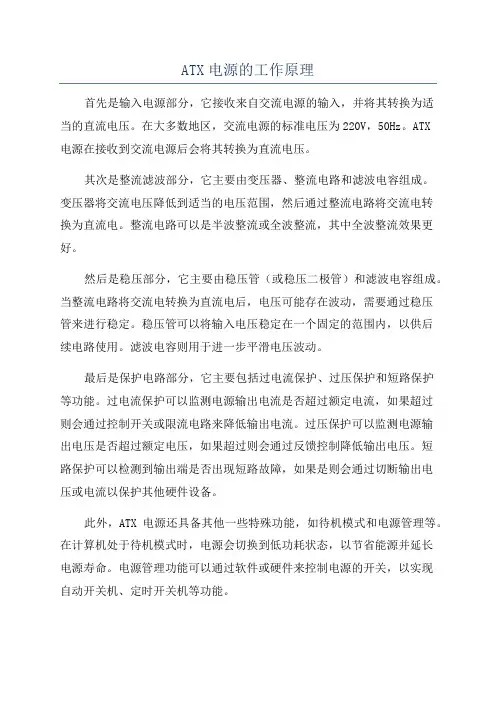

ATX电源的工作原理首先是输入电源部分，它接收来自交流电源的输入，并将其转换为适当的直流电压。

在大多数地区，交流电源的标准电压为220V，50Hz。

ATX电源在接收到交流电源后会将其转换为直流电压。

其次是整流滤波部分，它主要由变压器、整流电路和滤波电容组成。

变压器将交流电压降低到适当的电压范围，然后通过整流电路将交流电转换为直流电。

整流电路可以是半波整流或全波整流，其中全波整流效果更好。

然后是稳压部分，它主要由稳压管（或稳压二极管）和滤波电容组成。

当整流电路将交流电转换为直流电后，电压可能存在波动，需要通过稳压管来进行稳定。

稳压管可以将输入电压稳定在一个固定的范围内，以供后续电路使用。

滤波电容则用于进一步平滑电压波动。

最后是保护电路部分，它主要包括过电流保护、过压保护和短路保护等功能。

过电流保护可以监测电源输出电流是否超过额定电流，如果超过则会通过控制开关或限流电路来降低输出电流。

过压保护可以监测电源输出电压是否超过额定电压，如果超过则会通过反馈控制降低输出电压。

短路保护可以检测到输出端是否出现短路故障，如果是则会通过切断输出电压或电流以保护其他硬件设备。

此外，ATX电源还具备其他一些特殊功能，如待机模式和电源管理等。

在计算机处于待机模式时，电源会切换到低功耗状态，以节省能源并延长电源寿命。

电源管理功能可以通过软件或硬件来控制电源的开关，以实现自动开关机、定时开关机等功能。

总而言之，ATX电源的工作原理主要包括输入电源、整流滤波、稳压和保护电路等几个主要部分。

通过这些部分的协同工作，ATX电源可以将来自交流电源的电流转换为计算机硬件所需的稳定直流电压，以保证计算机的正常运行。

ATX电源的电路原理及常见故障检修详解1.ATX电源的工作原理ATX电源的主变换电路和AT电源相似，采用双管半桥它激式电路。

整个电路的核心是脉宽调制(PWM)控制芯片，多数ATX电源都采用TL494(或其替代芯片)，利用TL494的④脚“死区控制”功能来实现主变换电路的开启和关闭。

2.如何判定故障范围由于微机电源都设置了过压、过流保护电路，电源发生故障时，大多表现为主机加电无任何指示，主机不启动，显示器无任何显示，电源风扇不转。

由于ATX主板上有一部分电路称为“电源检测模块”，它可以控制电源的开启和关闭，这部分电路出现了故障，也表现为上述故障现象。

那么，怎样判定是ATX电源故障还是主板故障呢?ATX电源和主板之间是通过一个20脚长方形双排综合插件连接的，如图2所示，其中14脚(绿色线)为PS-ON信号，主板就是通过这个信号来控制电源的开启和关闭的。

当主板电源的“电源检测部件”使PS-ON信号为高电平时，电源关闭;当主板使PS-ON信号为低电平时，电源工作，向主板供电。

当ATX 电源不和主板相连时，电源内部提供PS-ON信号高电平，ATX电源不工作，处于待机状态。

当计算机通电后无法开启时，可将所有供电插头拔下，将14脚和地线(黑色线)用导线短接，若电源风扇转动，各路输出正确，即可判定电源是正常的，否则是电源故障。

3.ATX电源常见故障维修(l)无300V直流电压。

这种故障，首先从交流输入插座查起，保险管、整流二极管(桥)、滤波电容是常坏的元件。

找到损坏元件后，还要检查主变换电路大功率开关管及其附属电路，在保证其正常时，才可以加电，因为这种故障通常是山大功率元件损坏后引起的。

大功率管多采用MJE13007(400V/8A/75W)，是故障率最高的元件，更换时要选用性能参数等于或高于原参数的管子，最好选用原型号的管子，还要注意两个管子的参数应一致。

(2)通电后辅助电源正常，启动电源各路主电压无输出。

这种故障有两种可能，一是主变换电路有故障，二是控制部分损坏。

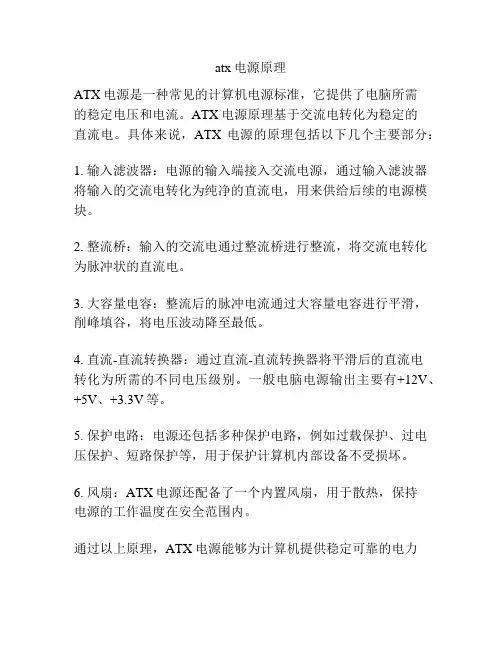

atx电源原理
ATX电源是一种常见的计算机电源标准，它提供了电脑所需
的稳定电压和电流。

ATX电源原理基于交流电转化为稳定的
直流电。

具体来说，ATX电源的原理包括以下几个主要部分：
1. 输入滤波器：电源的输入端接入交流电源，通过输入滤波器将输入的交流电转化为纯净的直流电，用来供给后续的电源模块。

2. 整流桥：输入的交流电通过整流桥进行整流，将交流电转化为脉冲状的直流电。

3. 大容量电容：整流后的脉冲电流通过大容量电容进行平滑，削峰填谷，将电压波动降至最低。

4. 直流-直流转换器：通过直流-直流转换器将平滑后的直流电
转化为所需的不同电压级别。

一般电脑电源输出主要有+12V、+5V、+3.3V等。

5. 保护电路：电源还包括多种保护电路，例如过载保护、过电压保护、短路保护等，用于保护计算机内部设备不受损坏。

6. 风扇：ATX电源还配备了一个内置风扇，用于散热，保持
电源的工作温度在安全范围内。

通过以上原理，ATX电源能够为计算机提供稳定可靠的电力
供应，保障计算机正常运行。

这种电源标准已经成为了大多数计算机的标配，也广泛应用于其他电子设备中。

ATX电源电路原理分析和维修教程整理一、ATX电源电路原理分析1.交流输入滤波器（AC Input Filtering）：这个部分的作用是将进入电源的交流电进行滤波，去除噪音，确保电源的稳定性和安全性。

2.整流器（Rectifier）：整流器将交流电转换为直流电。

常见的整流器有桥式整流器，将交流电转换为直流脉动电，然后通过滤波电容进行过滤，得到稳定的直流电。

3.电源开关（Power Switching）：电源开关主要是用于控制电源的开关机状态。

当计算机主机开机或者关机时，电源开关会相应地打开或者关闭电源。

4.反馈电路（Feedback Circuit）：反馈电路主要用于监测电源输出电压，并根据需要调整电源输出电压的稳定性。

当电源输出电压过高或者过低时，反馈电路会向控制电路发送信号，以调整输出电压。

5.控制电路（Control Circuit）：控制电路根据反馈电路的信号，向整流器、开关器件等部分发送控制信号，以实现电源的调整和稳定。

6.保护电路（Protection Circuit）：保护电路主要用于确保电源的安全性，例如过流保护、过压保护、过温保护等。

当电源工作过程中出现异常情况时，保护电路会自动切断电源输出，以保护其他电路的安全。

二、ATX电源电路维修教程1.检查电源开关和电源线：首先检查电源开关是否正常工作，然后检查电源线是否损坏或者接触不良。

如果发现问题，可以更换电源开关或者电源线。

2.检查电源输入：使用万用表检查电源输入端的交流电压。

正常情况下，乘以开方根号2（约为1.41），得到的值应当接近电源标称电压（一般为110V或220V）。

3.检查电源输出：使用万用表检查电源输出端的直流电压。

如果输出电压低于或者高于标称电压，可以调整反馈电路或者控制电路来修复问题。

4.检查整流器和滤波电容：如果电源输出电压有脉动或者噪音，可能是整流器或者滤波电容损坏。

使用万用表检查整流器和滤波电容是否正常工作，如果不正常，可以更换相应的部件。

ATX工作原理引言概述:ATX（Advanced Technology eXtended）是一种电脑主板的标准规范，它定义了主板的尺寸、电源接口、电源工作原理等方面的规范。

本文将详细介绍ATX电源的工作原理。

一、电源开关控制1.1 电源开关的作用电源开关是ATX电源的一个重要组成部份，它用于控制电源的开关机。

当用户按下电源开关时，电源会接通电源电路，开始供电；当用户再次按下电源开关时，电源会切断电源电路，住手供电。

1.2 电源开关的工作原理电源开关通常是一个双稳态开关，它有两个状态：开和关。

当用户按下电源开关时，电源开关会触发一个信号，通知主板启动电源供应。

主板会发送一个5V的信号给电源，告诉它可以开始工作。

当电源接收到这个信号后，它会启动各个电源路线，为计算机提供所需的电能。

1.3 电源开关的保护功能电源开关还具备保护功能，当电源电流超过安全范围或者温度过高时，电源开关会自动切断电源供应，以保护计算机的安全运行。

二、电源转换和滤波2.1 电源转换ATX电源将交流电转换为直流电，以供给计算机各个组件使用。

电源中的整流器将交流电转换为直流电，并通过稳压器将电压稳定在所需的数值。

2.2 电源滤波电源滤波是为了消除电源中的噪声和干扰，以保证计算机的稳定运行。

滤波电容和滤波电感是常用的滤波元件，它们可以滤除电源中的高频噪声和干扰信号。

2.3 电源保护ATX电源还具备过流保护、过压保护和短路保护等功能。

当电源电流超过额定值、电压超过安全范围或者浮现短路时，电源会自动切断电源供应，以保护计算机和电源的安全。

三、电源输出3.1 电源输出路线ATX电源的输出路线包括12V、5V和3.3V等不同电压的路线。

这些路线通过电源插座连接到主板和其他设备上，为它们提供所需的电能。

3.2 电源功率ATX电源的功率通常以瓦特（W）为单位表示。

计算机的功耗取决于所使用的硬件配置和运行的任务。

选择适当的功率电源可以确保计算机的正常运行。

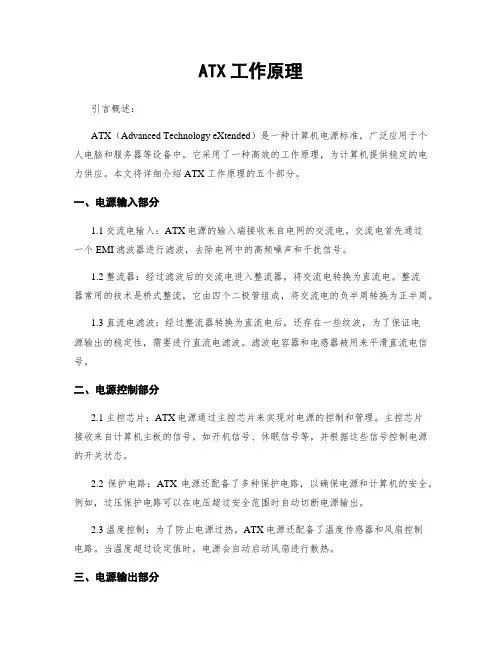

ATX工作原理引言概述：ATX（Advanced Technology eXtended）是一种计算机电源标准，广泛应用于个人电脑和服务器等设备中。

它采用了一种高效的工作原理，为计算机提供稳定的电力供应。

本文将详细介绍ATX工作原理的五个部分。

一、电源输入部分1.1 交流电输入：ATX电源的输入端接收来自电网的交流电。

交流电首先通过一个EMI滤波器进行滤波，去除电网中的高频噪声和干扰信号。

1.2 整流器：经过滤波后的交流电进入整流器，将交流电转换为直流电。

整流器常用的技术是桥式整流，它由四个二极管组成，将交流电的负半周转换为正半周。

1.3 直流电滤波：经过整流器转换为直流电后，还存在一些纹波，为了保证电源输出的稳定性，需要进行直流电滤波。

滤波电容器和电感器被用来平滑直流电信号。

二、电源控制部分2.1 主控芯片：ATX电源通过主控芯片来实现对电源的控制和管理。

主控芯片接收来自计算机主板的信号，如开机信号、休眠信号等，并根据这些信号控制电源的开关状态。

2.2 保护电路：ATX电源还配备了多种保护电路，以确保电源和计算机的安全。

例如，过压保护电路可以在电压超过安全范围时自动切断电源输出。

2.3 温度控制：为了防止电源过热，ATX电源还配备了温度传感器和风扇控制电路。

当温度超过设定值时，电源会自动启动风扇进行散热。

三、电源输出部分3.1 电源输出电压：ATX电源提供多个输出电压，如+3.3V、+5V和+12V等。

这些电压通过稳压器芯片进行调整和稳定。

3.2 电源输出功率：ATX电源的输出功率通常以瓦特（W）为单位。

输出功率的大小决定了电源可以供应的负载容量，不同的计算机系统需要不同功率的电源。

3.3 电源线路保护：为了保护计算机系统的稳定运行，ATX电源还提供了多种保护机制，如过流保护、短路保护和过载保护等。

四、待机模式4.1 待机模式介绍：ATX电源支持待机模式，也称为休眠模式。

在待机模式下，电源会降低功耗，但仍保持一定的供电，以便在需要时快速恢复计算机系统的运行。

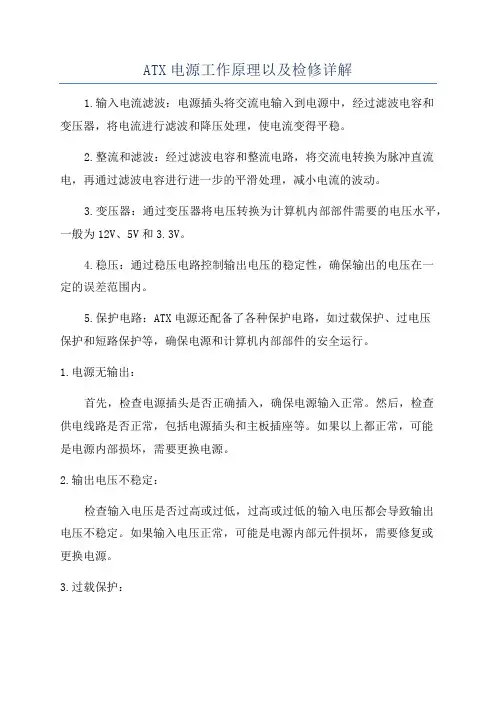

ATX电源工作原理以及检修详解1.输入电流滤波：电源插头将交流电输入到电源中，经过滤波电容和变压器，将电流进行滤波和降压处理，使电流变得平稳。

2.整流和滤波：经过滤波电容和整流电路，将交流电转换为脉冲直流电，再通过滤波电容进行进一步的平滑处理，减小电流的波动。

3.变压器：通过变压器将电压转换为计算机内部部件需要的电压水平，一般为12V、5V和3.3V。

4.稳压：通过稳压电路控制输出电压的稳定性，确保输出的电压在一定的误差范围内。

5.保护电路：ATX电源还配备了各种保护电路，如过载保护、过电压保护和短路保护等，确保电源和计算机内部部件的安全运行。

1.电源无输出：首先，检查电源插头是否正确插入，确保电源输入正常。

然后，检查供电线路是否正常，包括电源插头和主板插座等。

如果以上都正常，可能是电源内部损坏，需要更换电源。

2.输出电压不稳定：检查输入电压是否过高或过低，过高或过低的输入电压都会导致输出电压不稳定。

如果输入电压正常，可能是电源内部元件损坏，需要修复或更换电源。

3.过载保护：如果电源输出过载，电源会自动关闭以保护内部元件不被损坏。

此时，需要检查计算机负载是否过重，如果过重需要减少负载。

同时，还要检查供电线路是否正常，包括电源插头和主板插座等。

4.过热：电源过热可能会导致电源自动关闭或输出电压不稳定。

首先，检查电源是否有足够的散热空间，如果没有，需要增加散热措施。

其次，检查风扇是否正常运转，如果风扇故障需要更换。

总结：ATX电源是计算机中重要的电源设备，它将交流电转换为适用于计算机内部各个部件的直流电。

了解ATX电源的工作原理和常见故障的检修方法对于维护和修复计算机故障非常重要。

在检修电源时，需要注意操作安全，避免触电和元件损坏等情况的发生。

如果不熟悉电源的维修和检修，请寻求专业技术人员的帮助。

ATX工作原理引言概述：ATX（Advanced Technology eXtended）是一种电源规格标准，用于描述计算机电源的工作原理和设计要求。

它是一种广泛应用于台式计算机的电源规格，通过提供稳定的电力供应，保证计算机的正常运行。

本文将详细阐述ATX工作原理的五个大点，包括电源开关、电源转换、电源保护、电源管理和电源输出。

正文内容：1. 电源开关：1.1 电源开关的作用：电源开关用于控制电源的开关状态，使计算机能够在需要时启动或者关闭。

1.2 电源开关的原理：电源开关通常是一个机械开关，当用户按下电源按钮时，电源开关会触发电源启动电路，从而启动计算机。

2. 电源转换：2.1 电源转换的作用：电源转换是将交流电转换为直流电的过程，以供计算机内部各个组件使用。

2.2 电源转换的原理：电源转换通过使用变压器、整流器和稳压器等电子元件，将输入的交流电转换为稳定的直流电，以满足计算机内部各个组件的电力需求。

3. 电源保护：3.1 过流保护：过流保护是一种电源保护机制，用于监测和限制电流超过安全范围的情况，以防止电源和计算机硬件的损坏。

3.2 过压保护：过压保护是一种电源保护机制，用于监测和限制电压超过安全范围的情况，以防止电源和计算机硬件的损坏。

3.3 过温保护：过温保护是一种电源保护机制，用于监测和限制电源温度超过安全范围的情况，以防止电源和计算机硬件的损坏。

4. 电源管理：4.1 电源管理的作用：电源管理是通过控制电源的供电状态和功耗，以实现节能和延长电源寿命的目的。

4.2 电源管理的原理：电源管理通过使用电源管理芯片和软件控制，实现对电源的开关、睡眠模式、待机模式等的管理，以满足计算机在不同工作状态下的电力需求。

5. 电源输出：5.1 电源输出的作用：电源输出是指电源向计算机内部各个组件提供所需的电力供应。

5.2 电源输出的原理：电源输出通过使用电源线缆和接口，将直流电能传输到计算机内部各个组件，以满足它们的工作需求。

atx电源工作原理与维修
ATX电源的工作原理与维修是指备电源与交流输入电源之间
的互换，以及修复电源故障的过程。

ATX电源的工作原理主要包括以下几个部分：
1. 整流与滤波：交流输入电源通过整流桥进行整流，转换为直流电压，并通过滤波电容将电压平滑。

2. 电源管理芯片控制：ATX电源中内置了一块电源管理芯片，负责监测电流、电压和温度，并根据需要控制电源的输出。

3. 输出电压转换与稳定：电源管理芯片会根据系统需求、CPU 负载等因素，通过控制开关管来调整输出电压，以保持稳定的输出。

4. 保护功能：ATX电源还具备过载保护、过压保护、过流保
护等功能，以确保系统的安全运行。

ATX电源的维修主要包括以下几个步骤：
1. 检查电源输入：使用电压表或万用表测量输入电压是否正常，排除交流输入电源故障。

2. 检查电源输出：使用电压表或万用表测量输出电压是否符合规格要求，如果电压异常，则可能是电源输出故障。

3. 检查电池：ATX电源一般内置备用电池，用于提供短时的
备电供应，如果备电功能失效，可能需要更换电池。

4. 检查开关电源管理芯片和其他电路元件：通过测量和检查电路板上的元件，排除芯片损坏或其他电路故障。

5. 更换故障部件：根据检查结果，更换故障的电容、电阻、二极管等元件，或者更换整个电源板。

总结：ATX电源的工作原理涉及整流与滤波、电源管理、输
出电压转换与稳定以及保护功能；维修过程包括检查电源输入、输出、电池，以及检查和更换故障部件。

atx电源原理ATX电源原理。

ATX电源是计算机主机中的一种电源设备，它为计算机提供了稳定的电力支持，是计算机能够正常运行的重要组成部分。

ATX电源的原理是基于直流电转换的原理，下面我们将详细介绍ATX电源的工作原理。

首先，ATX电源的输入电压一般为交流220V，它首先通过输入端的电源开关进行开关控制，然后进入整流桥，将交流电转换为直流电。

接下来，直流电进入滤波电容，进行滤波处理，去除电压波动和噪音，使输出电压更加稳定。

然后，直流电进入变压器，进行变压处理，得到不同电压等级的输出。

在ATX电源中，一般会有+3.3V、+5V、+12V等不同电压输出，这些电压分别用于供给不同的部件和设备，如+3.3V用于供给CPU、内存等；+5V用于供给硬盘、光驱等；+12V用于供给显卡、风扇等。

这些不同电压的输出通过电路板上的稳压电路进行稳压处理，以确保输出电压的稳定性和精度。

此外，ATX电源还具有过载保护、过压保护、欠压保护等多种保护功能。

当电流超过额定值时，过载保护会自动切断电源输出，保护计算机设备不受损。

当输出电压超过额定值时，过压保护也会自动切断电源输出，避免设备受到损害。

而当输出电压低于额定值时，欠压保护则会自动切断电源输出，保护设备的正常运行。

另外，ATX电源还具有温度保护功能，当温度过高时，会自动启动风扇进行散热，并在必要时切断电源输出，以保护电源和计算机设备不受损害。

总的来说，ATX电源的工作原理是通过对输入交流电进行整流、滤波、变压等处理，得到稳定的直流电输出，并通过多种保护功能保证计算机设备的安全运行。

它是计算机硬件中不可或缺的一部分，为计算机的稳定运行提供了可靠的电力支持。

通过以上介绍，我们对ATX电源的工作原理有了更深入的了解，它的稳定性和安全性对计算机设备的正常运行起着至关重要的作用。

希望本文对大家有所帮助，谢谢阅读！。

ATX电源电路原理分析及维修教程ATX电源是电脑主机中非常重要的一个组成部分，它主要负责将交流电转换为直流电，供给计算机各个硬件设备所需的电能。

在使用过程中，由于各种原因，ATX电源可能会出现故障，所以了解ATX电源的原理和维修方法非常重要。

首先，让我们来分析ATX电源的工作原理。

ATX电源主要包含以下几个部分：1.输入电路：输入电路接收交流电，负责将交流电转换为直流电，并将电压稳定在所需的数值范围内。

输入电路还包括过载保护电路，以防止电流过大造成损坏。

2.电源控制电路：电源控制电路负责监控电源的工作状态，并根据需要控制输出电压和电流的稳定性。

该电路还包括电源开关，以便打开或关闭电源。

3.输出电路：输出电路将稳定的直流电供给计算机各个硬件设备，如主板、显卡、硬盘等。

输出电路还包括过流保护和短路保护电路，以防止电流过大和短路造成损坏。

在了解了ATX电源的工作原理后，下面是一些常见的ATX电源故障和维修方法：1.电源无法启动：如果电源无法启动，可能是由于电源开关故障造成的。

此时可以通过更换电源开关来解决问题。

2.电源无法提供足够的电力：如果电源无法提供足够的电力，可能是由于输出电路或者输入电路存在故障。

可以通过检查输出电路和输入电路的元件，如电容、电阻等是否正常来确定问题，并进行更换修复。

3.电源发出噪音：电源发出噪音可能是由于风扇故障或者元件松动引起的。

可以通过检查风扇是否正常工作和重新连接元件来解决问题。

4.电源烧毁：电源烧毁可能是由于过载或者短路引起的。

可以通过检查过流保护和短路保护电路是否正常来确定问题，并进行修复。

维修ATX电源时，需要注意以下几点：1.在拆卸和检修电源时，一定要断开电源供电，以免触电或导致其他危险。

2.检查电源元件时，可以使用万用表、电压表和电流表等工具，保证测量的准确性。

3.在更换元件时，应选择符合规格要求的元件，并进行正确的安装和连接。

总结起来，ATX电源是电脑主机中非常重要的一个组成部分，理解其工作原理并掌握维修方法非常重要。

ATX工作原理引言概述：ATX是一种常见的电源规格，广泛应用于个人电脑和其他电子设备中。

了解ATX的工作原理对于理解电脑硬件和故障排除至关重要。

本文将详细介绍ATX工作原理的五个部份。

一、电源输入1.1 交流电输入：ATX电源通过电源插座接收交流电，通常为110V或者220V。

交流电输入经过整流器将其转换为直流电。

1.2 整流器：ATX电源中的整流器是一个重要的组件。

它将交流电转换为直流电，以供电脑内部的其他电子元件使用。

1.3 滤波器：滤波器用于去除电源输入中的噪声和干扰。

它确保电源输出的稳定性和纯净性。

二、电源转换2.1 电源开关：ATX电源上的电源开关用于控制电源的开关状态，使其可以启动或者关闭电脑系统。

2.2 电源管理芯片：ATX电源中的电源管理芯片负责监测电源状态和控制电源的输出。

它确保电源在系统需要时提供适当的电力，并在系统关闭时进行适当的断电。

2.3 电源输出：ATX电源通过多个电源路线向电脑的不同组件提供电力，如主板、硬盘、显卡等。

这些电源路线提供不同的电压和电流，以满足各个组件的需求。

三、保护机制3.1 过载保护：ATX电源具有过载保护功能，当电脑系统需要的电力超过电源的额定功率时，电源会自动关闭以防止损坏。

3.2 过电流保护：过电流保护机制可以防止电源输出过大的电流，以保护电脑内部的电子元件免受伤害。

3.3 过热保护：ATX电源还具有过热保护功能，当电源温度过高时，它会自动关闭以防止过热引起火灾或者其他安全问题。

四、电源控制4.1 电源控制信号：ATX电源通过主板上的电源控制信号进行通信。

这些信号包括启动信号、睡眠信号和断电信号等，用于控制电源的开关状态和电力输出。

4.2 电源状态指示灯：ATX电源上通常有一个指示灯，用于显示电源的工作状态。

例如，当电源正常工作时，指示灯会亮起，当电源关闭或者故障时，指示灯会熄灭。

4.3 电源管理：ATX电源还支持电源管理功能，可以通过操作系统或者BIOS 设置来控制电源的功耗和休眠模式等。

atx电源原理ATX电源是计算机硬件中不可或缺的组成部分，它的主要作用是将输入的交流电转换为稳定的直流电，为计算机各部件提供所需的电压。

本文将详细介绍ATX电源的工作原理、主要组成部分及其功能、输出电压与负载的关系，以及转换效率与散热设计等方面的内容，并为大家在选购和使用ATX电源时提供一些建议。

一、ATX电源简介ATX电源，全称Advanced Technology eXtended，是一种针对个人电脑及其周边设备的电源标准。

它起源于1995年，由英特尔（Intel）推出，旨在提高电源的可靠性和兼容性。

目前，ATX电源已成为计算机行业的主流电源标准。

二、ATX电源工作原理ATX电源的工作原理主要包括输入滤波、整流、变换、输出滤波和稳压等环节。

输入滤波器用于去除电源输入端的干扰信号，整流器将交流电转换为直流电。

然后，变换器将直流电转换为所需的电压，输出滤波器进一步平滑电压波形，最后通过稳压器为负载提供稳定的电压。

三、主要组成部分及其功能1.输入滤波器：去除电源输入端的干扰信号，如电磁干扰（EMI）和射频干扰（RFI）。

2.整流器：将交流电转换为直流电，通常采用桥式整流电路。

3.变换器：将直流电转换为所需的电压，采用开关式变换器，如Buck、Boost和Buck-Boost等拓扑结构。

4.输出滤波器：平滑输出电压波形，降低输出电压的噪声和波动。

5.稳压器：为负载提供稳定的电压，常见的稳压器有线性稳压器和开关稳压器。

四、输出电压与负载的关系ATX电源的输出电压与负载的关系密切，负载越大，输出电压越低。

为了保证负载电压的稳定性，ATX电源采用了恒压（CV）和恒流（CC）两种控制方式。

恒压方式适用于稳压器输出电压要求较高的场合，而恒流方式适用于稳压器输出电压要求较低的场合。

五、转换效率与散热设计ATX电源的转换效率是指输出功率与输入功率之比，较高的转换效率有助于降低能耗和减少散热问题。

为了提高转换效率，ATX电源采用了如同步整流、软开关等技术。

电脑ATX开关电源工作原理与维修技巧一、工作原理ATX电源是电脑中常见的一种开关电源，其主要功能是将交流电转换为直流电提供给电脑使用，同时还能为电脑提供一定的保护功能。

ATX电源的电路主要由输入滤波、PWM控制器、变压器、输出整流滤波等部分组成。

用户将交流电连接到电源的输入端口，电源对该电压进行滤波和整流，然后将动态变化的直流电转换为需要的电压。

处理完这些步骤后，ATX电源通过IDE 和CPU的连接口向电脑提供直流电。

二、维修技巧ATX电源在工作中经常会出现一些故障，比如电源开不了、电源释放的蜂鸣声等。

下面是一些常见的维修技巧：1. 接触不良有时电源无法正常开启的原因是接触松动。

此时，需要检查电源与连接电缆之间的接触情况。

可能需要拆开电源，清除接触处的灰尘、腐蚀物，并确保金属部件间有充分的接触。

2. 故障元件电源的故障元件很少，其中最常见的是变压器和电容。

如果在检查接触不良后没有发现问题，则需要拆开电源检查电容器和变压器是否出现短路或损坏现象。

如果出现了这些问题，需要更换故障元件。

3. 清洁维护ATX电源的内部很容易收集灰尘，这可能会导致散热效果不佳。

因此，需要经常用吸尘器或者零尘布进行清洁维护，以保证电源正常工作。

4. 鉴定电源工作状态当电源发生故障时，需要进行分析诊断。

比如有些电源的状态显示器可以通过颜色变化或灯光来标示电源的状态。

所以需要对电源的指示灯状态进行鉴定，以及排除可能的错误。

三、如何安全地维修电源当维修电源时，需要采取一些安全措施，以防止电源的高电压对用户造成损伤。

下面是一些值得注意的地方：1. 关闭电源在拆解电源之前，需要确保电源已经完全关闭，以避免因为误操作而受伤。

2. 避免静电静电可能会损坏电源中的电路件，因此需要穿戴相应的防静电设备，同时也要保持工作区域的干燥，减少静电产生。

3. 注意高高压电容器当要处理电源中的电容器时，需要特别小心。

在处理时，需要先通过一个电阻将电容器引线连接在同一个地方，然后才能进行操作。

atx工作原理
ATX工作原理是指电源ATX标准的一种工作方式，用于供电
设备如电脑主机等的电源控制和管理。

它采用交流变为直流的方式，将交流电转换为主机所需的直流电。

它主要由变压器、整流器、滤波器、稳压器和保护电路组成。

首先，交流电通过变压器将输入电压降低并进行隔离，然后通过整流器将交流电转换为直流电。

接下来，经过滤波器去除直流电中的纹波电压，使输出电压较为稳定。

然后，稳压器将稳定的直流电压提供给电源管理芯片。

电源管理芯片负责对电源进行控制和管理。

它根据主机的需求调节输出电压和电流，以满足主机各个部件的电力需求。

同时，它具备短路保护、过流保护、过压保护等功能，保证电源的安全性和稳定性。

另外，ATX电源还具备对主机的开关控制功能。

当用户按下
主机的开机按钮时，电源管理芯片接收到信号后会启动电源，并向主机其他部件发送开机信号。

当用户关机时，电源管理芯片接收到关机信号后会断开电源，并将关闭信号发送给其他部件。

总之，ATX工作原理通过交流电转换为直流电，并由电源管
理芯片对电源进行管理和控制，以满足主机各个部件的电力需求，并具备保护功能和开关控制功能。

这种工作原理保证了电源的稳定性和可靠性，为各类设备的供电提供了有效的解决方案。
