矿井供电系统继电保护整定计算技术规范办法

井下供电系统短路电流和继电保护整定值的计算井下供电系统短路电流和继电保护整定值的计算1、F1点（变压器为KBSG-400KV A；一次电压10KV，二次电压0.69KV, △U%=4)保护开关为一号变压器电源总开关，开关型号是KBZ19-5001、)二相短路电流的计算:(用电缆换算查表法计算,以下同)120平方电缆长度为L120=10M；电缆换算系数0.4295平方电缆长度为L95=3+3+3+3=12M;电缆换算系数0.5370平方电缆长度为L70=3M;电缆换算系数0.71总的电缆换算长度L总换算-10×0.42+12X0.53+3X0.71=12.7M 查表得:二相短路电流I(2)F1=6735(A) ,三相短路电流I(3)F1=1.15×6735=7445（Ａ）２、）继电保护电流整定值：先计算一号变压器所接的负荷；ΣＰ＝维修队动力20KW+掘进二队动力20KW+斜井皮带运输机80KW+一号水泵110KW+二号水泵110KW=340 (KW)其中最大的电机是水泵电机110KW,额定电流是112A;采用降压起动电流是额定电流的5倍;起动电流I起=5×112=560 (A) 其他设备电流之和为:ΣI=112+82+21+21=236 (A)A、过电流保护整定值：I=K×(560+236)=1.2×796=955A (取1200A)这里K为可靠系数取1.2也可以按变压器二次侧的额定电流的4倍取值B、过负荷保护电流整定值：过负荷电流整定值按变压器的二次侧额定电流取值；I过负荷=310 （A）过负荷保护电流整定值不得超过所保护范围内电缆长期允许安全电流;载面120平方的电缆长期允许316A也可以按电缆允许载流量来整定过负荷电流值C、灵敏度的校验；（二相短路电流与过电流继电器的电流动作值之比应大于或等于1.5倍。

K g =6735÷1300=5.12、F2点（变压器的参数KBSG-400KV A ,一次侧电压10KV二次侧电压0.69KV,△U%=4）保护开关为二号变压器电源总开关，开关型号是KBZ19-5001、）二相短路电流的计算：120平方电缆长度：L120=12M，L=12×0.42=5.04M电缆换算系数0.42 95平方电缆长度:L95=3+3+3+3=12M,L=12×0.53=6.36M电缆换算系数0.53 70平方电缆长度:L70=3M,L=3×0.71=2.13M电缆换算系数0.71 50平方电缆长度:L50=3M,电缆换算系数1.0 L=3M总的电缆换算长度L总长=5.04+6.36+2.13+3=16.53 (M)查表得:二相短路电流I(2)F2=6655 (A)三相短路电流I(3)F2=1.15×6655=7653 (A)2、)继电保护电流整定值;二号变压器所接负荷:ΣＰ=7台×刮板运输机30KW+上山斜坡皮带运输机22KW+三号水泵110KW+乳化泵37KW+回柱绞车11.4KW=210+169=379 (KW)其中最大的电机是水泵电机110KW,额定电流112A;降压起动电流为额定电流的5倍,即I起=5×112=560A其他设备的工作电流I其他=277AA、过电流保护电流整定值I过电流=K×(560+277)=1.2×837=1004(A)取1300 (A)这里K为可靠系数取1.2也可以按变压器二次侧额定电流的4~5倍取值B、过负荷保护电流整定值I过负荷=310 (A)按小于变压器二次侧额定电流取值;过负荷保护电流的整定值不得超过所保护范围内电缆长期允许的安全电流;载面120平方的电缆长期允许安全电流是316AC、灵敏度的校验:K g=6655÷1300=5.13、F3点（控制开关为斜井皮带运输机总开关，开关型号为KBZ19-200）（变压器为KBSG-400KV A；一次电压10KV，二次电压0.69KV,△U%=4)1、)二相短路电流的计算：120平方电缆长度：L120=10+3+3+3=19M，换算系数为0.42 95平方电缆长度:L95=3M,换算系数为0.5370平方电缆长度:L70=3M,换算系数为0.7150平方电缆长度；L50=450M，换算系数为1.0电缆换算总长度:L=19×0.42+3×0.53+3×0.71+450=464 (M) 查表得:二相短路电流I(2)F3=1435 (A),三相短路电流I(3)F3=1.15×1435=1650 (A)所接负荷为ΣＰ=2×40=80 (KW)40KW电机电压660V时的额定电流是41A,起动电流是额定电流的7倍;即起动电流I起=7×41=287 (A)2、）继电保护电流整定A、过电流保护电流整定值I过电流=287+41=328（A）取400（A）B、过负荷保护电流整定值I过负荷=2×41=82（A）取100（A）过负荷电流整定值的电流不允许超过该开关保护范围内电长期允许的安全电流;C、灵敏度校验：K g=1435÷400=3.5D、斜井皮带运输机单台控制开关电流整定值：过电流：取280 （A）；过负荷：取40 （A）4、F4、F5、F6点三台水泵电源控制总开关（由于三台水泵的功率、电缆截面、长度都是一样所以只计算F4点就可以了）水泵的功率为110KW，额定电流为112A，工作电压为660V；（变压器为KBSG-400KV A；一次电压10KV，二次电压0.69KV,△U%=4)1、）二相短路电流电缆长度：L120=10M+3M+3M+3M=19M换算系数为0.42 L50=40M换算系数为1.0电缆换算长度:L=19×0.42+40=7.98+40=50M查表得:二相短路电流I(2)F4=5487 (A) 三相短路电流I(3)F4=1.15×5487=6310 (A)2、)继电保护电流整定值A、单台电机过电流保护按电动机的起动电流取值,单台水泵电机功率是110KW,额定电流是112A;由于采用降压起动所以它的起动电流一般为额定电流的4~5倍取值值。

郑州煤炭工业（集团）有限责任公司(函)郑煤机电便字【2016】14号关于下发井下供电系统继电保护整定方案(试行)的通知集团公司各直管矿井及区域公司：为加强井下供电系统安全的管理，提高矿井供电的可靠性，必须认真做好供电系统继电保护整定工作。

结合郑煤集团公司所属矿井的实际情况，按照电力行业的有关标准和要求，特制定《井下供电系统继电保护整定方案》（试行），请各单位根据井下供电系统继电保护整定方案，结合本单位的实际情况，认真进行供电系统继电保护整定计算，并按照计算结果整定。

在实际执行中不断完善，有意见和建议的，及时与集团公司机电运输部联系。

机电运输部二〇一六年二月二十九日井下供电系统继电保护整定方案（试行）郑煤集团公司前言为提高煤矿井下供电继电保护运行水平，确保井下供电可靠性,指导供电管理人员对高低压保护整定工作，集团公司组织编写了《井下供电系统继电保护整定方案》（试行）。

《井下供电系统继电保护整定方案》共分为六章，第一章高低压短路电流计算，第二章井下高压开关具有的保护种类，第三章矿井高压开关短路、过载保护整定原则及方法，第四章井下供电高压电网漏电保护整定计算，第五章低压供电系统继电保护整定方案，第六章127伏供电系统整定计算方案。

由于煤矿继电保护技术水平不断提高，技术装备不断涌现，加之编写人员水平有限，编写内容难免有不当之处，敬请各单位在今后的实际工作中要针对新情况新问题不断总结和完善，对继电保护的整定计算方案提出改进意见和建议。

二〇一六年二月二十九日目录第一章高低压短路电流计算 .......... 错误!未定义书签。

第一节整定计算的准备工作 .. 错误!未定义书签。

第二节短路计算假设与步骤 .. 错误!未定义书签。

第三节各元件电抗计算 .......... 错误!未定义书签。

第四节短路电流的计算 .......... 错误!未定义书签。

第五节高压电气设备选择 ...... 错误!未定义书签。

第六节短路电流计算实例 ...... 错误!未定义书签。

煤矿供电设计与继电保护整定计算示例1. 引言1.1 概述煤矿供电设计和继电保护整定是在煤矿行业中非常重要的技术环节。

煤矿作为能源产业的关键部门，对供电系统和继电保护要求高度可靠和安全性。

本文旨在探讨煤矿供电设计和继电保护整定的计算方法，并通过一个实例分析来验证以及讨论其结果。

1.2 文章结构本文共分为五个主要部分，具体内容如下：- 引言：介绍文章的背景和目的。

- 煤矿供电设计：详细讨论了供电系统概述、设计原则以及电气设备选择等方面内容。

- 继电保护整定计算：阐述了继电保护的概念和整定计算方法的介绍。

- 实例分析与结果讨论：通过一个具体案例，进行了参数设置和整定计算过程的分析，并讨论了相关结果。

- 结论与展望：总结了文章内容，并提出存在问题及未来发展方向。

1.3 目的本文旨在深入探讨煤矿供电设计与继电保护整定计算方法，并通过实例分析验证这些方法的可行性和有效性。

希望通过本文的研究，进一步提高煤矿供电系统的可靠性和安全性，为煤矿行业的发展做出贡献。

同时，也为其他相关领域的电气工程师提供参考和借鉴。

2. 煤矿供电设计2.1 供电系统概述煤矿供电系统是指为煤矿提供稳定、可靠的电力供应的设备和网络。

该系统通常包括输电线路、配电变压器、配电线路、开关设备以及其他相关辅助设备。

供电系统需要满足工矿企业的用电需求，保证生产设备的正常运行。

2.2 设计原则在进行煤矿供电系统设计时，需要考虑以下原则：2.2.1 可靠性原则：供电系统应具有良好的可靠性，确保不间断地为工矿企业提供稳定的电力。

2.2.2 安全性原则：供电系统应采取安全措施，预防火灾、触电等事故，并且能够快速有效地切除故障点。

2.2.3 经济性原则：在满足供电需求的前提下，尽量降低工程投资和运营成本。

2.3 电气设备选择在煤矿供电系统设计中，需要选择适当的电气设备以满足不同负荷和环境条件下的需求。

常见的主要设备包括：2.3.1 输电线路：选择合适的电压等级和导线截面积，确保输电过程中的损耗和电压降低在允许范围内。

三段式电流保护工作原理、整定计算什么是三段式电流保护三段式电流保护指的是电流速断保护（第一段）、限时电流速断保护（第二段）、定时限过电流保护（第三段）相互配合构成的一套保护、下面我们就来详细介绍一下三段时电流保护的工作原理和整定计算方法。

一、电流速断保护（第I段）简单网络接线示意图对于仅反应于电流增大而瞬时动作的电流保护，称为电流速断保护。

为优先保证继电保护动作的选择性，就要在保护装置起动参数的整定上保证下一条线路出口处短路时不起动，这在继电保护技术中，又称为按躲过下一条线路出口处短路的条件整定。

以上图1所示的网络接线为例，假定每条线路上均装有电流速断保护，对于安装在A母线处的保护1来讲，其起动电流必须整定得大于d2点处短路时，可能出现的最大短路电流，即在最大运行方式下B母线上三相短路时的电流，即：当被保护线路的一次侧电流达到起动电流这个数值时，安装在A母线处的保护1就能起动，最后动作于跳断路器1对保护2来讲，按照同样的原则，其起动电流必须整定得大于d4点处短路时，可能出现的最大短路电流，即在最大运行方式下C母线上三相短路时的电流，即：当被保护线路的一次侧电流达到起动电流这个数值时，安装在B母线处的保护2就能起动，最后动作于跳断路器2。

后面几段线路的电流速断保护整定原则同上。

电流速断保护的主要优点是：简单可靠，动作迅速，因而获得了广泛的应用。

但由于引入的可靠系数，所以不难看出，电流速断保护的缺点是：不能保护本线路的全长，且保护范围直接受系统运行方式变化的影响。

运行实践证明，电流速断保护的保护范围大概是本线路的85%~90%。

二、限时电流速断保护（第II段）1、工作原理及整定计算的基本原则由于有选择性的电流速断保护不能保护本线路的全长，因此我们考虑增加一段新的保护，用来切除速断范围以外的故障，保护本线路的全长，同时也能作为电流速断保护的后备保护。

由于要求它必须保护本线路的全长，因此它的保护范围必然要延伸到下一条线路中去，这样当下一条线路出口处（如图1中，对于保护1来说，d2点处）发生短路时，它就要起动，在这种情况下，为了保证动作的选择性，就必须使保护的动作带有一定的时限，但又为了使这一时限尽量缩短，我们就考虑使它的保护范围不超过下一条线路速断保护（如图1中的保护2）的保护范围，而动作时限则比下一条线路速断保护高出一个时间阶段，即如图2（a）所示，由于它能以较小的时限快速切除全线路范围以内的故障，所以我们称它为限时电流速断保护。

可编辑修改精选全文完整版煤矿井下供电系统继电保护整定管理办法一、分工1、井下高、低压供电系统的保护整定计算由机电运输管理科负责；高压供电系统整定由机电工区供电队设置；低压供电系统的整定由用户单位设置。

2、低压供电系统整定值由电管队各采区分管电管员计算，机电运输管理科工程师负责审查校对；高压供电系统整定值由机电运输管理科工程师计算，分管科长负责审查校对；采区供电系统整定值由机电副总工程师组织相关人员定期审查，审查周期最长不得超过6各月。

3、机电运输管理科负责现场监督、检查工作。

二、责任和义务4、所有用户供电系统拆接火必须向机电运输管理科提出书面申请，批准后方可实行。

5、用户单位拆接火申请应包括设备使用地点、开关型号、设备容量、电缆型号及长度等初步数据，机电运输管理科计算后确认，必要时进行相关参数的调整。

三、流程6、井下高、低压保护整定计算时，必须同时校核开关容量、电缆截面、电缆长度，并指定搭火开关。

7、井下高、低压保护整定计算时必须在供电系统安装使用（拆除）之前进行，整定值随拆接火申请一同下达，用户单位必须在当班进行整定。

8、低压系统负荷变化影响到系统整定值的变化时，必须在低压改火的同时整定受影响的开关。

四、管理9、高、低压供电系统整定值的调整，一般应在系统拆接火的同时进行了；有特殊原因不能停电调整开关整定值时，补充办理时间不得超过24小时。

10、事故紧急情况下的拆接火，必须向矿调度所值班人员口头申请，经机电运输管理科管理人员确认后实行，相关手续在8小时内补齐，系统的整定调整不得超过24小时。

11、供电系统发生非正常跳电或发生保护拒动现象，由机电运输管理科组织人员现场检查校验，其他人员无权擅自更改整定值。

五、处罚12、无计划拆接火，以及拆接火不按设计进行施工调整整定值的，按“失保”处理主要负责人。

13、供电系统高低压整定值的计算由机电运输管理科相关人员负责，整定值的设置由本办法规定的单位负责。

计算失误或设置失误引起的事故时，要承担相应连带责任，并另外罚款。

摘要电力是现代煤矿企业生产所需的主要能源，煤矿企业中的绝大多数生产机械都直接或间接地以电力为动力源，电力系统可靠、安全、经济、合理地运行对煤矿企业至关重要。

煤矿电网是电力系统的一个重要组成部分，它是联系电力系统与煤矿用电设备的桥梁，由于以电缆供电为主，具有负荷集中、电气设备运行环境恶劣、供电可靠性要求高等特点，其继电保护计算与系统电网和普通电力用户相比有一些特殊的地方。

随着煤矿井下生产对供电可靠性的要求越来越高，各煤矿企业对井下继电保护整定的工作日益重视，越发认识到制定一套适合于煤矿井下生产实际情况的继电保护整定规范的必要性与重要性。

目前煤矿电气技术员进行此项工作时普遍采用手工故障计算和人工整定计算的方法，因此对继电保护整定计算的手工计算作一些总结是有一定的意义的。

本文主要针对赵家寨煤矿井下供电系统现状、特点，提出一些有针对性的继电保护方面的看法及整定计算方法，以供探讨。

关键词：煤矿；电网; 继电保护；电力abstractElectric power is required by the modern mine enterprise production primary energy, machinery for coal mine enterprises in the vast majority of production is directly or indirectly to electricity as a power source, power system reliability, security, economic and rational operation of coal mining enterprises is essential.Coal mine electric network is an important part of power system, it is a bridge link between power system and electric equipment in coal mines, due mainly to cable power supply, load set run the appalling conditions, power supply, electrical equipment and high reliability requirements, system for relay protection calculation and its power network and compared to ordinary electricity user has some special place. As the demand for reliability of power supply in coal mine production increasing, underground in the coal mines of relay protection setting pay increasing attention to more awareness to develop a suitable for underground coal mine production realities of the necessity and importance of relay protection setting norms.Currently coal mine electrical technician carrying out the work commonly adopted method of fault calculation and manual setting by hand, so the manual calculation of relay protection setting calculation for summary of some significance. This article mainly for Zhao jiazhai coal mine power supply system status, characteristics and made a number of targeted view of relay protection and its setting calculation method, for discussion.Keywords：coal mine; electrified wire netting; relaying protection; power目录1 绪论 (1)1.1 赵家寨煤矿简介 (1)1.2 本课题的目的与意义 (1)1.3 矿井供电系统要求 (3)1.4 定值整定计算的基本原则 (4)2 赵家寨煤矿供电概况 (6)3 短路电流的计算 (7)3.1 概述 (7)3.2 短路的原因、种类及危害 (7)3.1 高压供电系统短路电流的计算 (9)3.1.1 短路电流变化过程分析 (9)3.1.2 短路回路中元件阻抗的计算 (9)3.1.3 短路电流的计算 (11)3.2 井下低压网络短路电流计算方法 (11)4 井下供电系统短路电流计算 (14)5 井下中央变电所计算校验 (16)5.1 D2点短路整定 (16)5.2 中央变电所3#柜(11采区变电所1回路) (18)5.3 中央变电所4#柜(11轨道1车场3车场电源) (19)5.4 中央变电所5#柜(中央泵房水泵1#水泵电源) (20)5.5 中央变电所14#柜(中央变电所高爆总电源) (20)5.6 中央变电所21#柜(西大巷风机专变) (21)5.7 中央变电所22#柜(12采区变电所Ⅱ回路) (22)5.8 中央变电所26#柜(强力胶带机Ⅱ回路) (23)5.9 中央变电所29#柜(所内3#变压器) (23)5.10 中央变电所30#柜(11采区变电所Ⅱ回路) (24)5.11 中央变电所31#柜(所内2#变压器) (25)5.12 中央变电所32#柜(西大巷配电点电源) (26)5.13 中央变电所34#高爆开关(31变电所电源) (26)5.14 中央变电所35#高爆开关(所内1#变压器) (27)6 11采区变电所计算校验 (29)6.1 1#、10#、19#高压真空馈电开关整定 (30)6.2 11采区变电所4#高压开关 (30)6.3 11采区变电所5#高压开关 (31)6.4 11采区变电所6#高压开关 (32)6.5 11采区变电所7#高压开关 (33)6.6 11采区变电所8#高压开关 (34)6.7 11采区变电所9#高压开关 (35)6.8 11采区变电所11#高压开关 (35)6.9 11采区变电所12#高爆开关 (37)6.10 11采区变电所15#高爆 (37)6.11 11采区变电所16#高爆 (38)6.12 11采区变电所17#高爆开关 (39)6.13 11采区变电所18#高压开关 (40)7 12采区变电所计算校验 (42)7.1 12采区变电所1#高爆开关(Ⅰ段进线) (42)7.2 12采区变电所2#高爆开关(12204工作面电源) (43)7.3 12采区变电所3#高爆开关(风井底变电所Ⅰ回路) (43)7.4 12采区变电所4#高爆开关(12采区变电所4#风机专变) (44)7.5 12采区变电所5#高爆开关(12采区变电所3#动力变压器) (45)7.6 12采区变电所10#高压开关 (45)7.7 12采区变电所15#高爆开关(12采区变电所Ⅱ回路) (46)8 风井变电所计算校验 (48)8.1 风井、泵房变电所母线短路容量计算： (48)8.2 风井、泵房变电所5#、6#高压真空电磁启动开关 (48)8.3 风井底变电所12#高压真空电磁启动开关 (50)8.4 风井泵房2#高爆开关： (51)9 总结 (53)致谢 (54)参考文献 (55)附录A (56)1 绪论1.1 赵家寨煤矿简介赵家寨煤矿(河南省新郑煤电公司)是河南省“十五”、“十一五”重点建设项目，由郑煤集团、神火集团、河南省煤田地质局共同出资建设的一座设计年产300万吨的现代化矿井。

矿井供电系统继电保护配置与整定计算规范1范围本标准规定了矿井供电系统的线路、变压器、电动机的继电保护配置及定值整定计算的原则、方法和具体要求。

本标准适用于矿井供电系统的线路、变压器、电动机的继电保护运行整定。

本标准以微机型继电保护装置为主要对象，对于非微机型装置可参照执行。

2规范性引用文件及参考文献2.1 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

《煤矿安全规程》国家安全生产监督管理总局国家煤矿安全监察局2011年版《矿山电力设计规范》GB50070-2009 中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检疫总局《煤矿井下供配电设计规范》GB50417-2007 中华人民共和国建设部《煤矿井下低压电网短路保护装置的整定细则》原煤炭部煤生字[1998]第237号《继电保护及安全自动装置技术规程》GB/T 14285—2006 中华人民共和国国家标准化委员会《3-110kv电网继电保护装置运行整定规程》DL/T 584—2007 中华人民共和国国家发展和改革委员会2.2参考文献《煤矿电工手册》第二分册：矿井供电（上）（下）1999年2月第1版3.术语与定义3.1 进线开关：指变电所进线开关。

3.2 出线开关：指变电所馈出干线开关。

3.3 负荷开关：指直接控制电动机、变压器的高压开关。

3.4 母联开关：指变电所高压母线分段开关。

3.5 配合电力系统中的保护互相之间应进行配合。

根据配合的实际情况，通常可将之分为完全配合、不完全配合、完全不配合三类。

完全配合：指需要配合的两保护在保护范围和动作时间上均能配合，即满足选择性要求。

不完全配合：指需要配合的两保护在动作时间上能配合，但保护范围无法配合的情况。

完全不配合：指需要配合的两保护在保护范围和动作时间上均不能配合，即无法满足选择性要求。

3.6 时间级差根据保护装置性能指标，并考虑断路器动作时间和故障熄弧时间，能确保保护配合关系的最小时间。

矿井供电系统整定计算.（DOC）矿井主变压器整定保护计算1、柳西110kV变电站主变保护整定值表（选取⾼压侧为基本侧）2、双柳35kV变电所主变保护整定值表（选取⾼压侧为基本侧）3、郭家⼭35kV变电所主变保护整定值表（选取⾼压侧为基本侧）（⼀）差动保护1）计算变压器各侧数据柳西110kV变电站1#、2#主变额定容量40000kV A：双柳35kV双柳35kV郭家⼭35kV2）计算差动启动电流（差动最⼩动作电流）0DZ I 为差动保护最⼩动作电流值，应按躲过正常变压器额定负载时的最⼤不平衡电流整定，即：0()DZ rel er e I K K U m I =+?+?式中：e I 为变压器（基本侧即⾼压侧）⼆次额定电流；rel K 为可靠系数（⼀般取1.3~1.5）；er K 为电流互感器的⽐误差，取0.10；U ?为变压器调压引起的误差，取调压范围中偏离额定值的最⼤值（百分值）；m ?为由于电流互感器变⽐未完全匹配产⽣的误差，可取为0.05。

在⼯程实⽤整定计算中可选取0(0.3~0.8)DZ e I I =，并应实测最⼤负载时差回路中的不平衡电流。

( 有的参考书上是 0.2～0.5 )本计算中取，柳西110kV 变电站1#、2#主变：00.50.5 3.49911.7500A DZ e I I ==?=双柳35kV 变电所1#主变：00.40.4 4.39891.7596A DZ e I I ==?=双柳35kV 变电所2#主变：00.40.4 2.74931.0997A DZ e I I ==?=郭家⼭35kV 变电所1#、2#主变：00.40.4 3.29911.3196A DZ e I I ==?=3）计算起始制动电流对折线型的⽐率制动差动保护，拐点电流即开始起制动作⽤时的电流，⼀般按照额定电流的0.8~1倍考虑。

另外，为躲过区外故障被切除后的暂态过程对变压器差动保护的影响，可使保护的制动作⽤提早产⽣，也可取为0.6~0.8倍的额定电流。

矿井供电系统继电保护整定计算技术规范办法1. 术语与定义1.1进线开关：指变电所进线开关。

1.2出线开关：指变电所馈出干线开关。

1.3负荷开关：指直接控制电动机、变压器的高压开关。

1.4母联开关：指变电所高压母线分段开关。

1.5 配合电力系统中的保护互相之间应进行配合。

根据配合的实际情况，通常可将之分为完全配合、不完全配合、完全不配合三类。

完全配合：指需要配合的两保护在保护范围和动作时间上均能配合，即满足选择性要求。

不完全配合：指需要配合的两保护在动作时间上能配合，但保护范围无法配合的情况。

完全不配合：指需要配合的两保护在保护范围和动作时间上均不能配合，即无法满足选择性要求。

1.6 时间级差根据保护装置性能指标，并考虑断路器动作时间和故障熄弧时间，能确保保护配合关系的最小时间。

2 总则2.1本标准是矿井供电系统继电保护配置及定值整定计算过程中应遵守的基本原则。

2.2各级电网之间继电保护的运行整定，应以保证电网全局的安全稳定运行为根本目标。

电网继电保护的整定应满足速动性、选择性和灵敏性要求。

如果由于电网运行方式、装置性能等原因，不能兼顾速动性、选择性或灵敏性要求时，应在整定时合理地进行取舍，优先考虑灵敏性，并执行如下原则：a.矿井电网服从矿区电网；b.下一级电网服从上一级电网；c.局部问题应在不影响或不扩大影响上一级电网安全供电的前提下，自行确定局部供电的继电保护整定；d.上级电网在运行方式和继电保护整定满足的条件下，应以下一级电网的继电保护整定需要，科学、合理地确定本电网机电保护整定参数，做到上、下电网继电保护整定统筹兼顾，科学合理；e.保证重要负荷供电。

2.3上、下级继电保护之间的整定，一般应遵循逐级配合的原则，满足选择性的要求，即当下一级线路或元件故障时，故障线路或元件的继电保护整定值必须在灵敏度和动作时间上均与上一级线路或元件的继电保护整定值相互配合，以保证电网发生故障时有选择性地切除故障。

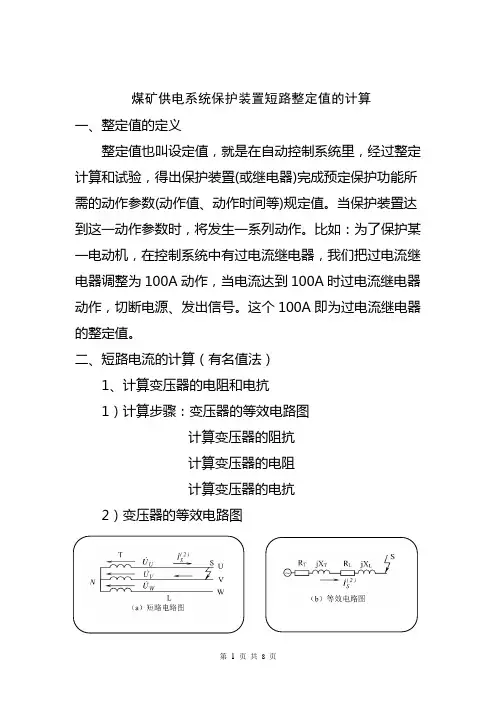

煤矿供电系统保护装置短路整定值的计算一、整定值的定义整定值也叫设定值，就是在自动控制系统里，经过整定计算和试验，得出保护装置(或继电器)完成预定保护功能所需的动作参数(动作值、动作时间等)规定值。

当保护装置达到这一动作参数时，将发生一系列动作。

比如：为了保护某一电动机，在控制系统中有过电流继电器，我们把过电流继电器调整为100A动作，当电流达到100A时过电流继电器动作，切断电源、发出信号。

这个100A即为过电流继电器的整定值。

二、短路电流的计算（有名值法）1、计算变压器的电阻和电抗1）计算步骤：变压器的等效电路图计算变压器的阻抗计算变压器的电阻计算变压器的电抗2）变压器的等效电路图由图可知，短路回路中的阻抗元件有：变压器和输电线路。

3）计算变压器的阻抗 计算公式：Z T =U 2%U 22N/100S N -----------------（1）其中：Z T —变压器阻抗，单位Ω；U 2% —阻抗百分比，查变压器技术特性； U 2N —变压器二次额电压、单位KV ； S N —变压器额定容量、单位MVA. 4）计算变压器的电阻 计算公式：R T =△P N U 2N2/SN 2----------------------（2）其中：R T —变压器电阻、单位Ω；△P N —变压器短路损耗，查变压器技术特性、单位MW 。

5）计算变压器的电抗 计算公式：X T =22T TZ R -------------------------------（3）其中：X T —变压器电抗、单位Ω。

2、计算输电线路的电阻和电抗 1）计算步骤：计算输电线路的阻抗 计算输电线路的电阻 计算输电线路的电抗 2）计算公式：R L =R O L ----------------------------（4） X L =X O L ----------------------------（5）其中：R L —输电线路的电阻、单位Ω；X L —输电线路的电抗、单位Ω； L —输电线路的长度、单位Km ；R O —输电线路每千米电阻、单位Ω/Km ； X O —输电线路每千米电抗、单位Ω/Km 。

井下供电保护整定计算书一、概述：矿井工业场区内建有一座35/10.5kV变电站，设双回路35kV供电系统，1回35kV电源低压系统，安装2台SCB-1600/10 10/0.4kV 动力变压器及380V配电设备；矿井35kV变电站取消低压系统，以两回10kV电源线路向主通风机房10kV配电室、工业场地变电所、井下中央变电所、主斜井胶带机供电，向行政生活区变电所提供其中一回10kV电源；中央变电所采用10kV下井，两回电源均引自地面35kV变电所10kV不同母线段。

电缆选择MYJV22-8.7/10kV 3×120mm2 800m交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆，当任一回电源电缆故障时，另一回能满足井下全部负荷用电。

中央变电所设12台PJG-10Y 型矿用隔爆型高压真空配电装置，分别以两回10kV向一采区变电所、所内两台KBSG-630/10 10/0.69kV矿用隔爆型干式变压器供电；中央变电所以三回660V向井下主水泵房一对一直接供电，以两回660V向9#煤采区水泵房、行人斜巷架空乘人器供电，以单回660V向9号下山胶带输送机、上仓胶带输送机、4号煤库给煤机、无极绳绞车及巷道照明等供电。

二、整定计算：计算依据《煤矿井下供电三大保护细则》、《煤矿电工手册》、电器设备的产品说明书、供电系统图。

图纸附后。

1、井下中央变电所1.1负荷统计1.2过流整定计算：1.2.1中央变电所总馈电开关过载整定电流Iz=ΣPN×1000÷(√3×Ue×CosΦ)=（90+55+25+90+185+4+4+75）×1000÷(√3×660×0.8)=578A≈580AId=5Iz=5×580=2900A1.2.2中央变电所联络馈电开关过载整定电流Iz=ΣPN×1000÷(√3×Ue×CosΦ)=（110+25+90+75+90+11）×1000÷(√3×660×0.8)=438.7A≈440AId=5Iz=5×440=2200A1.2.3主排水泵起动装置过载整定电流Iz=PN×1000÷(√3×Ue×CosΦ)=90×1000÷(√3×660×0.8)=100AId=5Iz=5×100=500A1.2.4 9#采区水泵回路馈电开关过载整定电流Iz=ΣPN×1000÷(√3×Ue×CosΦ)=（55+55）×1000÷(√3×660×0.8)=121A≈125AId=5Iz=5×125=625A1.2.5 9#采区水泵起动装置过载整定电流Iz=PN×1000÷(√3×Ue×CosΦ)=55×1000÷(√3×660×0.8)=61A≈65AId=5Iz=5×65=325A1.2.6 9#调度绞车起动装置过载整定电流Iz=PN×1000÷(√3×Ue×CosΦ)=25×1000÷(√3×660×0.8)=28A≈30AId=5Iz=5×30=150A1.2.7 9#上仓皮带起动装置过载整定电流Iz=PN×1000÷(√3×Ue×CosΦ)=90×1000÷(√3×660×0.8)=99A≈100AId=5Iz=5×100=500A1.2.8井底车场无极绳绞车起动装置过载整定电流Iz=PN×1000÷(√3×Ue×CosΦ)=75×1000÷(√3×660×0.8)=83A≈85AId=5Iz=5×85=425A1.2.9 9#上仓二部皮带回路回路馈电开关过载整定电流Iz=ΣPN×1000÷(√3×Ue×CosΦ)=（185+4+4+4）×1000÷(√3×660×0.8)=215AId=5Iz=5×215=1075A1.2.10 9#上仓二部皮带起动装置过载整定电流Iz=PN×1000÷(√3×Ue×CosΦ)=185×1000÷(√3×660×0.8)=203A≈205AId=5Iz=5×205=1025A1.2.10 9#上仓二部皮带油泵开关起动装置过载整定电流Iz=PN×1000÷(√3×Ue×CosΦ)=4×1000÷(√3×660×0.8)=4.4A≈5AId=5Iz=5×5=25A1.2.11 9#上仓二部皮带油泵开关起动装置过载整定电流Iz=PN×1000÷(√3×Ue×CosΦ)=4×1000÷(√3×660×0.8)=4.4A≈5AId=5Iz=5×5=25A1.2.12 9#上仓二部皮带油泵风扇开关起动装置过载整定电流Iz=PN×1000÷(√3×Ue×CosΦ)=4×1000÷(√3×660×0.8)=4.4A≈5AId=5Iz=5×5=25A1.2.13 9#上仓二部皮带张紧油泵开关起动装置过载整定电流Iz=PN×1000÷(√3×Ue×CosΦ)=4×1000÷(√3×660×0.8)=4.4A≈5AId=5Iz=5×5=25A1.2.14 中央变电所NJG-906高爆开关的过载整定电流Iz=PN×1000÷(√3×Ue×CosΦ)=528×1000÷(√3×10000×0.8)=38AId=5Iz=5×38=190A为双回路供电，故：NJG-908高爆开关的过载整定电流和NJG-906高爆开关的过载整定电流相同。

煤矿井下供电系统继电保护整定计算首先，需要了解的是继电保护是指利用电力自动装置对电力系统中发生异常情况时进行自动断电、跳闸或报警的一种电力保护措施。

针对不同的供电系统，继电保护整定也有所不同。

1.整定继电保护的选择：根据井下供电系统的特点，确定需要整定的继电保护。

煤矿井下供电系统继电保护一般包括短路保护、过电流保护、零序保护、接地保护等。

2.整定保护设备的额定参数：根据供电系统的负荷特性和设备参数，确定保护设备的额定参数。

例如，对于短路保护，需要确定短路电流值、保护动作时间等参数。

3.整定保护设备的动作电流和时间特性曲线：根据所选用的继电保护装置和井下供电系统的负荷特性，确定保护设备的动作电流和时间特性曲线。

根据井下供电系统的可靠性要求，可以选择不同的动作电流和时间特性曲线。

4.整定并联线路的电流分配比例：对于并联线路，需要确定各个线路的电流分配比例。

根据井下供电系统的负荷特性和线路参数，可以通过计算得到各个线路的电流分配比例。

5.整定井下供电系统的接地保护参数：对于煤矿井下供电系统，接地保护是非常重要的一项保护措施。

需要根据井下供电系统的特点，确定接地保护的整定参数。

例如，接地电阻、接地电流等。

整定继电保护需要进行一系列的计算和分析，一般采用计算机辅助设计软件进行实现。

计算过程中需要考虑井下供电系统的可靠性要求、负荷特性、设备参数等因素，确保保护装置可以及时、准确地对井下供电系统的异常情况进行响应。

总之，煤矿井下供电系统继电保护整定计算是煤矿安全生产中的一项重要任务。

通过合理的整定计算，可以保证井下供电系统的安全运行，保护设备和人员的安全。

为了确保整定计算的准确性和可靠性，我们应采用科学、规范的方法进行计算和分析，选择适合的计算工具，确保计算结果的正确性。

井上、下继电保护整定管理制度
1整定计算范围的划分35KV系统的继电保护整定和35KV站6KV 进线柜、母联柜的继电保护整定由西山煤电电力公司负责计算；地面
6KV供电系统整定计算由机电科三电办负责计算；地面低压供电系统整定计算由各使用单位负责计算和整定；井下供电系统整定计算由机电科电管组、技术组负责计算。

2整定计算的审批，地面6KV系统、地面低压系统、井下供电系统整定计算由机电科技术主管、机电副总审批。

3各用电单位要由机电技术员负责继电保护整定工作，设专人进行整定，并将名单报送机电科电管组、三电办备案。

4机电科将审批后的供电系统整定计算单下发给使用单位，由使用单位专职人员按照整定通知单进行整定。

5继电保护的整定人员要经过主管部门的培训后方可上岗。

6地面供电系统每年进行一次整定，井下供电系统每半年进行一次整定，负荷有变化时及时对继电保护进行整定。

7地面供电系统继电保护装置的检查由机电科三电办每月进行一次，井下供电系统继电保护装置的检查由机电科电管组每月进行一次。

8地面35KV站每半年要对运行中的电气开关继电保护装置进行一次校验。

9对新安装的电气开关继电保护装置，在投入运行前要进行校验和整定。

地面电气设备继电保护装置的整定计算原则一、一般规定（一）煤矿供电系统继电保护装置检验前，必须按本规程总则的要求制定整定方案。

对新装的继电保护装置，如供电系统和负荷参量没有改变，可按设计计算的方案整定检验。

当供电系统和负荷参量有较大变动时，应按变动后的参量重新计算整定方案，报主管部门审批后执行。

（二）整定计算前，应根据所在电力系统提供的各种运行方式的参量，对本系统进行一次短路电流计算，并绘制从地面变电所到各计算终端（包括井下终于变电所、采取变电所）的计算系统图，和等价网络通作为方案编制中定值计算和灵敏系数的依据。

（三）计算继电保护装置的动作值，应依据使保护装置动作达到有选择性、快速性、灵敏性和可靠性的四个基本要求为原则，综合分析全部数据合理的确定保护动作值。

1.选择性：当系统发生故障时，保护装置只将故障设备切除，保证无故障部分继续运行，尽量减少停电面积，要求上、下级保护之间的配合达到如下要求：1）时间阶梯差：△t=t1-t2式中 t1——上级保护动作时限（秒）;t2——下级保护动作时限（秒）。

对定时限继电器△t 取0.5~0.7秒，反时限继电器△t 取0.6~1.0秒。

2）配合系数：式中：Idz.1——下级保护动作电流（安）；Idz.1——下级保护动作电流（安）；3）反时限继电器或定、反时限继电器的上、下级配合，要通过计算，绘制出实现特征性曲线，在曲线上要求时限和定制均达到1）、2）项的配合条件。

2.快速性：保护装置应以足够小的动作时限切除故障。

3.灵敏性：保护装置应有较高的灵敏度，灵敏度用灵敏系数表示： 1.121≥=dz dz ph I I K1）对于反映故障时参量增加的保护装置：灵敏系数=保护区末端金属性短路时故障参数的最小计算值/保护装置动作参数的整定值2）对于反映故障时参量降低的保护装置：灵敏系数=保护装置动作参数的整定值/保护区末端金属性短路时故障参数的最大计算值保护装置的灵敏系数应根据不利的运行方式和故障类型进行计算，但对可能性很小的情况可不考虑。

矿井供电系统继电保护配置及整定计算规范前言矿井供电系统继电保护配置及整定计算规范是为了确保矿井电气设备的安全运行而制定的标准。

矿井电气设备多样化，环境复杂，一旦出现故障很容易引发安全事故。

因此，在矿井电气设备中，继电保护是一项非常重要的措施，它可以在电气故障发生时迅速切断电源，保证矿井设备和人员的安全。

本文将详细介绍矿井供电系统中继电保护配置及整定计算的规范。

继电保护配置要求1.继电保护的选用：在选择继电保护时，需要根据电气设备的种类、容量、电压等参数进行综合评估。

根据评估结果，选择合适的继电保护，并进行相应的配置。

2.继电保护的数量：为了保证继电保护的可靠性，应在电气设备中配置多个继电保护。

具体继电保护的数量需根据电气设备的特性进行评估。

3.继电保护的功能：矿井电气设备中，需要使用各种类型的继电保护，如过流保护、过载保护、短路保护、距离保护等。

在配置继电保护时，需要根据不同的电气设备类型选择不同类型的继电保护，并合理配置各种继电保护功能。

继电保护整定计算规范1.电流互感器整定：电流互感器的整定是为了保证电流互感器的输出信号准确无误。

在矿井电气设备中，电流互感器通常采用高精度电流互感器，整定时需要严格按照规范进行操作，保证电流互感器的整定参数准确。

2.继电保护参数整定：整定继电保护参数是为了保证继电保护的动作时间和动作电流准确可靠。

整定时需要根据继电保护的种类、电气设备的电压、容量等参数综合进行评估，并按照规范进行整定。

3.继电保护复位参数整定：在矿井电气设备中，继电保护发生动作后需要进行复位，此时需要按照规范设置复位参数，保证复位后能够迅速重新启动。

矿井供电系统继电保护配置及整定计算规范的应用矿井供电系统继电保护配置及整定计算规范是用于保障矿井电气设备安全运行的标准。

在应用该规范时，需要按照以下流程操作：1.根据矿井电气设备的特性，选择合适的继电保护，进行相应的配置。

2.对电流互感器进行整定，保证其输出信号准确无误。

矿井供电系统继电保护整定规程1范围本标准规定了矿井供电系统继电保护配置及定值整定计算的内容、方法及标准。

本标准适用于大有能源各生产及基建矿井。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

《煤矿安全规程》2011年版《煤矿井下低压电网短路保护装置的整定细则》《继电保护及安全自动装置技术规程》GB/T14285—2006《3-110kv电网继电保护装置运行整定规程》DL/T584—953总则3.1本标准是矿井供电系统继电保护配置及定值整定计算过程中应遵守的基本原则。

3.2对相间短路，可装设两段过电流保护，第一段为瞬时速断电流保护；第二段为定时限的过电流保护。

3.3过电流保护的时限不大于0.5～0.7s。

3.4各级干线的后备保护应采用远后备方式；3.5高压多级串联供电线路不应超过3级。

4定值整定计算的基本原则4.1地面变电所进线开关设时限电流闭锁电压速断，作为母线的主保护和本母线各出线的后备保护，动作时限0.2-0.3s；无此配置时则设定时限过流保护。

4.2井下各级变电所进线开关均设定时限过流保护。

4.3各级供电干线保护配置原则上设两段过电流保护。

瞬时速断保护视有无保护范围酌情设置，原则上各级供电干线均以定时限过流作为本线路的主保护和相邻下级线路的远后备保护。

地面变电所入井干线开关设电流闭锁电压速断，与定时限过流共同构成本线路的主保护。

4.4各进出母线干线开关定时限过流保护动作时限设置，与上下级干线开关配合，视供电线路级数多少，优先考虑阶梯配置。

时限的配置应保证地面变电所进线开关时限不超过0.7s 。

具体作法是：从末级高压馈线开关起，由负荷侧指向电源侧，每经过一级干线开关，就增加一个0.23s 的时间级差。

若受总时限限制，可将同级干线两端开关设为同一时限，以节约时限，满足地面供电电源线路时限配合需要。

若线路级数多于3级，则优先满足近电源侧的三级，其余各级均按0.23s 设置。

4.5 除电动机、变压器过负荷保护采用反时限保护方式外，所有干线保护均不采用此方式。

一、电力变压器的继电保护配置二、电力变压器的电流保护整定计算三、示例【例7-1】 10/0.4KV 车间配电变压器的保护。

已知条件:变压器为S9型630KVA ,高压测额定电流为36.4A ,过负荷系数取3。

最大运行方式下变压器低压侧三项短路时,流过高压测的超瞬态电流max 32''∙k I 为664.6A 。

最小运行方式下变压器高压侧三相短路超瞬态电流min 31''∙k I 为2750A ,低压侧三相短路时流过高压侧的超瞬态电流min 32''∙k I 为565A 。
