供电单位第一期继电保护技术竞赛培训班考试题(有答案)

一、填空题:1、对继电保护装置的四项基本要求是选择性、速动性、灵敏性和可靠性。

2、电力系统发生短路故障时，通常伴有电流增大，电压降低，以及电流与电压间相位改变等现象。

3、CT的二次绕组按三相三角形接线，它的接线系数是√3 。

4、线路发生单相接地时，零序电流滤过器的输出电流，在大接地电流系统中为本线路的三相零序电流之和（或故障相电流），在小接地电流系统中为所有非故障线路的接地电容电流之和。

5、当PT有三个绕组时，第三绕组开口三角电压在大接地电流系统为100V，，在小接地电流系统为100/3V 。

6、在电力系统中，采用快速保护、自动重合闸装置、低周减载装置都是保证系统稳定的重要措施。

7、变压器励磁涌流中含有很大的非周期分量，且波形之间出现间断角。

8、在主变差动保护中，由于CT的变比不能选的完全合适所产生的不平衡电流，一般用差动继电器中的平衡线圈来解决。

9、整流式仪表反映系统交流电量的平均值，但其表盘是按交流电量的有效值刻度的。

10、正常情况下，两个电流同时工作，当任一电流母线断开时，由另一电源带全部负荷，这种备用方式称为暗备用。

11、自动重合闸的起动方式有不对应起动方式和保护起动方式两种。

12、当系统中发电机发出的总功率大于负荷总功率时，发电机转速加快，系统频率升高。

13、电力电缆和控制电缆敷设在同一沟道时，要分别装在沟道的两侧，如果分不开时，则控制电缆应敷设于电力电缆的下面。

14、兆欧表有三个接线柱，其标号分别为G、L、E，使用时G接屏蔽线，L接被测品，E接地。

15、在电流相位比较式母线差动保护装置中，一般利用差动继电器作为启动元件，相位比较继电器作为选择元件。

16、对负序电压继电器，用单相法模拟三种两相短路时，其刻度值为试验电压的1/√3 倍。

17、在系统振荡过程中，系统电压最低点叫振荡中心，它位于系统综合阻抗的1/2 处。

18、助增电流的存在，使距离保护的测量阻抗增大，保护范围缩短。

19、对系统二次电压回路通电时，必须可靠断开至PT二次侧的回路，防止二次反充电。

时间为：120分钟一. 填空题:(每空0.5分,共20分，供电单位答1—20题，发电单位答6-25题)1. 当主保护或断路器拒动时，由相邻电力设备或相邻线路保护实现后备称之为（）；主保护拒动时由本设备另一套保护实现后备、断路器拒动时由断路器失灵保护实现后备称之为（）。

答：远后备，近后备2. 在Y/Δ-11变压器中差动保护电流互感器二次在变压器Y侧应接成（），而在变压器Δ侧应接成（），以达到（）的目的。

答：Δ形，Y形，相位补偿3. 功率方向继电器采用90度接线的优点在于（）。

答：两相短路时无死区。

4. 距离保护的末端最小短路电流应（）其最小精工电流的2倍，否则可造成保护范围（）。

答：大于，缩短5. 电力系统振荡时，随着振荡电流增大，而母线电压（），阻抗元件的测量阻抗（），当测量阻抗落入（）时，距离保护将发生误动作。

答：降低，减小，继电器动作特性以内6. 小接地电流系统单相接地时，故障相对地电压为零，非故障相对地电压升至（），零序电压大小等于（）。

答：，线电压，相电压7. 闭锁式高频方向保护在故障时起动发信，而（）时停止发信。

其动作掉闸的基本条件是（）。

答：正向元件动作，正向元件动作且收不到闭锁信号。

8. 断路器最低跳闸电压及最低合闸电压，其值不低于（）额定电压，且不大于（）额定电压。

答：30％，65％9. 电平表实际上也是电压表，但它不是以“V”为单位而刻度的，而是以（或）为单位而刻度的。

一般电平表均以（）在600Ω上的电压（）V为标准值而刻度的。

答：NB或dB，1mW，0.775V10. 中性点直接接地电网发生接地故障，故障线路两端零序功率方向与正序功率方向（）。

答：相同11. 中性点装设消弧线圈的目的是利用消弧线圈的（）电流补偿接地故障时的（）电流，使接地故障电流减少。

答：感性，容性12. 220kV电压互感器二次变比是（）,三次变比是（）。

答：2200，13. 当线路发生故障时，11型微机保护能打印出故障前20ms和故障后（）ms的各相电压、各相电流的采样值。

继电保护考试题+参考答案一、判断题（共100题，每题1分，共100分）1.画点划线时，如果所画出的点划线显示为直线，应修改线型比例.。

A、正确B、错误正确答案：A2.在电容器串联电路中，电容量较小的电容器所承受的电压较高。

A、正确B、错误正确答案：A3.交流电路各量值间的差，实质上表示的是各量值间的时间差，角度也可折算成时间。

A、正确B、错误正确答案：B4.绝缘测量时必须断开所测回路的交直流电源A、正确B、错误正确答案：A5.组织内部信息沟通对于了解组织成员的协作意愿具有重要作用。

A、正确B、错误正确答案：A6.主站和子站两侧的规约可任意指定，只要保证版本一致即可，如CDT规约、DISA规约与XT9702规约的区分、IEC870-101规约、103规约、与104规约的区分等。

A、正确B、错误正确答案：B7.“四统一”的测控装置远方方式时，远方遥控预置失败。

A、正确B、错误正确答案：B8.工作前应熟悉工作地点、带电部位，防止误入带电间隔。

A、正确正确答案：A9.零序网中零序电流的流通情况，与网络结构，特别是变压器的接线方式及中性点接地情况有密切的关系。

A、正确B、错误正确答案：A10.从供电可靠性和故障范围的观点来看，有效接地系统更有优势。

A、正确B、错误正确答案：B11.高压室内的二次接线和照明等回路上的工作，需要将高压设备停电或做安全措施者，只需填用第二种工作票。

A、正确B、错误正确答案：B12.遥控选择不成功时装置有逻辑闭锁，在不满足条件时，禁止遥控，检查逻辑，使之正确，并满足条件。

A、正确B、错误正确答案：A13.允许用卡继电器触点、短路触点或类似的人为手段做保护装置的整组试验。

A、正确B、错误正确答案：B14.由于设备原因，接地刀闸与检修设备之间连有断路器（开关），在接地刀闸和断路器（开关）合上后，应有保证断路器（开关）不会分闸的措施。

A、正确B、错误正确答案：A15.在数据传送过程中，为发现误码甚至纠正误码，通常在原数据上附加“校验码”。

继电保护考试题（含答案）一、单选题（共100题，每题1分，共100分）1.母线充电保护（）。

A、利用母联断路器给另一母线充电的保护B、只是在母线充电时才投入使用，因此，属于后备保护的一种C、母线故障的后备保护D、是指利用母线上任一断路器给母线充电的保护正确答案：A2.绝缘监视装置给出信号后，用（，方法查找故隊线路，因此该装置适用子（情况。

A、检测零序电流，出线多B、依次拉闸，出线少C、依次拉闸，出线多D、检测零序电压，出线少正确答案：B3.同期继电器是反映母线电压和线路电压的（）重合闸。

A、幅值之差B、相位之差C、矢量之差D、以上都不对正确答案：C4.（）的出现，是接地故障区别于正常运行、过负荷、系统振荡及相间短路的基本特征A、短路电流B、正序分量C、负序分量D、零序分量正确答案：D5.阻抗继电器中受振荡影响最小的是（A、全阻抗继电器B、方向阻抗继电器C、功率方向继电器D、椭圆特性阻抗继电器正确答案：D6.双母线的电流差动保护，当故障发生在母联断路器与母联TA之间时出现动作死区，此时应该（）A、启动远方跳闸B、启动母联失灵（或死区）保护C、启动失灵保护远方及远方跳闸D、启动母联电流相位比较式母线差动保护正确答案：B7.采用90°接线的功率方向继电器，是采用( ）作为参考量去判断电流相位的。

A、零序电压B、非故障相间电压C、非故障相电流D、故障相电压正确答案：B8.在电力系统中，采用快速保护、自动重合闸装置、自动按频率减负荷装置等都是保证(）的重要措施。

A、保护的灵敏性B、保护的可靠性C、系统稳定D、保证负荷在故障时不停电正确答案：C9.电力系统继电保护是反映线路的（），并且动作于断路器跳闸将故障切除A、故障B、正常运行状态C、过负荷D、异常运行状态正确答案：A10.中性点不按地电网的单相找地故障出现较多时，为反应单相接地故障，常买用（）A、零序电流保护B、零序功率方向保护C、零序电压保护D、绝缘监视装置正确答案：A11.比率制动保护中设置比率制动的原因是（A、提高保护动作速度B、使继电器动作电流随外部不平衡电流增加而提高C、使继电器动作电流不随外部不平衡电沆增加而提高D、提高内部故障时保护动作的可靠性正确答案：B12.下面的说法中正确的是(）A、系统发生振荡时电流和电压值都往复摆动，并且三相严重不对称B、零序电流保护在电网发生振荡时容易误动作C、有一电流保护其动作时限为D、距离保护在系统发生振荡时容易误动作，所以系统发生振荡时应断开距离保护投退连正确答案：C13.从滅小系统振荡的影响出发,距离保护的测量元件应采用（，阻抗继电器。

继电保护试题(含答案) 日一、填空题 :1、对继电保护装置的四项基本要求是选择性、速动性、灵敏性和可靠性。

2、电力系统发生短路故障时，通常伴有电流增大，电压降低，以及电流与电压间相位改变等现象。

3、CT 的二次绕组按三相三角形接线，它的接线系数是√3 。

4、线路发生单相接地时，零序电流滤过器的输出电流，在大接地电流系统中为 本线路的三相零序电流之和（或故障相电流），在小接地电流系统中为所有非故障线路的接地电容电流之和。

5、当PT 有三个绕组时，第三绕组开口三角电压在大接地电流系统为 100V ，，在小接地电流系统为 100/3V 。

6、在电力系统中，采用快速保护、自动重合闸装置、低周减载装置都是保证 系统稳定的重要措施。

7、变压器励磁涌流中含有很大的 非周期 分量，且波形之间出现间断角 。

8、在主变差动保护中，由于CT 的变比不能选的完全合适所产生的不平衡电流，一般用差动继电器中的平衡线圈来解决。

9、整流式仪表反映系统交流电量的 平均 值，但其表盘是按交流电量的 有效 值刻度的。

10、正常情况下，两个电流同时工作，当任一电流母线断开时，由另一电源带全部负荷，这种备用方式称为 暗备用 。

11、自动重合闸的起动方式有 不对应 起动方式和 保护 起动方式两种。

12、当系统中发电机发出的总功率大于负荷总功率时，发电机转速 加快 ，系统频率 升高 。

13、电力电缆和控制电缆敷设在同一沟道时，要分别装在沟道的两侧 ，如果分不开时，则控制电缆应敷设于电力电缆的 下面 。

14、兆欧表有三个接线柱，其标号分别为G 、L 、E ，使用时G 接 屏蔽线 ，L 接被测品 ，E 接 地 。

15、在电流相位比较式母线差动保护装置中，一般利用 差动 继电器作为启动元件，相位比较 继电器作为选择元件。

16、对负序电压继电器，用单相法模拟三种两相短路时，其刻度值为试验电压的 1/√3 倍。

17、在系统振荡过程中，系统电压最低点叫振荡中心，它位于系统综合阻抗的 1/2 处。

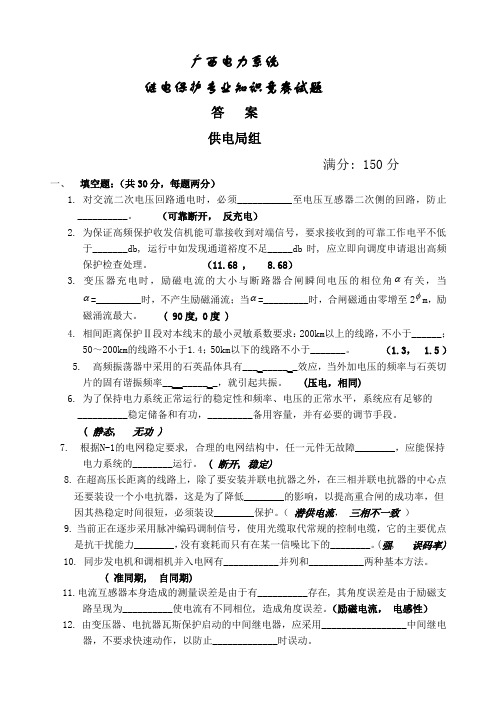

广西电力系统继电保护专业知识竞赛试题答案供电局组满分: 150分一、填空题：（共30分，每题两分）1. 对交流二次电压回路通电时，必须___________至电压互感器二次侧的回路，防止__________。

（可靠断开，反充电）2.为保证高频保护收发信机能可靠接收到对端信号，要求接收到的可靠工作电平不低于_______db, 运行中如发现通道裕度不足_____db时, 应立即向调度申请退出高频保护检查处理。

（11.68 , 8.68）3. 变压器充电时，励磁电流的大小与断路器合闸瞬间电压的相位角α有关，当α=_________时，不产生励磁涌流；当α=_________时，合闸磁通由零增至2φm，励磁涌流最大。

( 90度,0度)4.相间距离保护Ⅱ段对本线末的最小灵敏系数要求：200km以上的线路，不小于______；50～200km的线路不小于1.4；50km以下的线路不小于_______。

（1.3， 1.5 ）5. 高频振荡器中采用的石英晶体具有___________效应，当外加电压的频率与石英切片的固有谐振频率___________，就引起共振。

(压电，相同)6. 为了保持电力系统正常运行的稳定性和频率、电压的正常水平，系统应有足够的__________稳定储备和有功，_________备用容量，并有必要的调节手段。

( 静态, 无功 )7. 根据N-1的电网稳定要求, 合理的电网结构中，任一元件无故障________，应能保持电力系统的________运行。

( 断开, 稳定)8. 在超高压长距离的线路上，除了要安装并联电抗器之外，在三相并联电抗器的中心点还要装设一个小电抗器，这是为了降低________的影响，以提高重合闸的成功率，但因其热稳定时间很短，必须装设________保护。

（潜供电流，三相不一致）9. 当前正在逐步采用脉冲编码调制信号，使用光缆取代常规的控制电缆，它的主要优点是抗干扰能力________，没有衰耗而只有在某一信噪比下的________。

托电公司知识技能竞赛考试试题继电保护专业（笔试题）一、 选择题（共15分，每题1分）1、相当于负序分量的高次谐波是( C )谐波。

(A)3n 次；(B)3n ＋1次；(C)3n －1次(其中n 为正整数)；D.上述三种以外的。

2、自耦变压器中性点必须接地，这是为了避免当高压侧电网内发生单相接地故障时，( A )。

(A)中压侧出现过电压；(B)高压侧出现过电压；(C)高压侧、中压侧都出现过电压；(D)以上三种情况以外的。

3、某输电线路，当发生BC 两相短路时(如不计负荷电流)，故障处的边界条件是( C )。

(A) I U U ···＝＝＝A B C 00；(B) U I I ···＝＝＝A B C 00；(C) I I I U U ·····＝＝＝A B C B C 0 ；(D) I I I ···＝＝A B C 0。

4、距离保护在运行中最主要优点是( B )。

(A)具有方向性；(B)具有时间阶梯特性；(C)具有快速性；(D)具有灵敏性。

5、对于Y ，d11接线变压器下列表示法正确的是( B )。

(A) U U ··°＝a A j60e；(B) U U ··°＝ab AB j30e；(C) U U ··°＝ab AB j0e；(D) U U ··°＝a A j0e 。

6、微机保护中电压、电流通道的零漂不能超过（B ）(A)－0.2～0.3；(B )－0.3～0.3；(C)－0.4～0.4；(D)－0.5～0.5。

7、检查微机型保护回路及整定值的正确性( C )。

(A)可采用打印定值和键盘传动相结合的方法；(B)可采用检查VFC 模数变换系统和键盘传动相结合的方法；(C)只能用从电流电压端子通入与故障情况相符的模拟量，使保护装置处于与投入运行完全相同状态的整组试验方法；(D)可采用打印定值和短接出口触点相结合的方法。

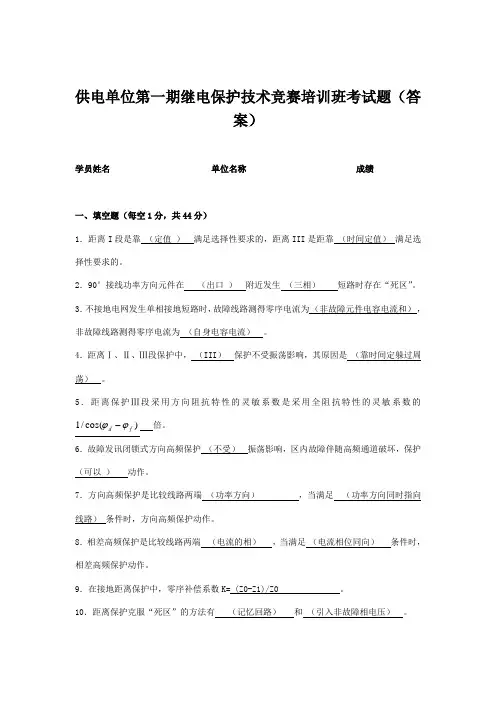

供电单位第一期继电保护技术竞赛培训班考试题（答案）学员姓名 单位名称 成绩一、填空题（每空1分，共44分）1．距离I 段是靠 （定值 ） 满足选择性要求的，距离III 是距靠 （时间定值） 满足选择性要求的。

2．90°接线功率方向元件在 （出口 ） 附近发生 （三相） 短路时存在“死区”。

3．不接地电网发生单相接地短路时，故障线路测得零序电流为 （非故障元件电容电流和） ，非故障线路测得零序电流为 （自身电容电流） 。

4．距离Ⅰ、Ⅱ、Ⅲ段保护中， （III ） 保护不受振荡影响，其原因是 （靠时间定躲过周荡） 。

5．距离保护Ⅲ段采用方向阻抗特性的灵敏系数是采用全阻抗特性的灵敏系数的 )cos(/1f d ϕϕ- 倍。

6．故障发讯闭锁式方向高频保护 （不受） 振荡影响，区内故障伴随高频通道破坏，保护 （可以 ） 动作。

7．方向高频保护是比较线路两端 （功率方向） ，当满足 （功率方向同时指向线路） 条件时，方向高频保护动作。

8．相差高频保护是比较线路两端 （电流的相） ，当满足 （电流相位同向） 条件时，相差高频保护动作。

9．在接地距离保护中，零序补偿系数K= (Z0-Z1)/Z0 。

10．距离保护克服“死区”的方法有 （记忆回路） 和 （引入非故障相电压） 。

11．负序方向高频保护（受）振荡影响，线路三相短路时保护不动作。

12．重合闸后加速指（系统发生故障时保护先有选择性地将故障点切除，然后重合闸，如此时系统有故障，则快速地按原先的故障将故障点快速切除）。

13．线路两端配有同期无压检定的重合闸，若线路一端的重合闸检定方式为（同期检定），另一端的重合闸检定方式为（无压检定和同期检定）。

线路断路器偷跳时，（同期检定）检定继电器动作将断路器合上。

14．双母线同时运行时，母线电流差动保护由Ⅰ母线差动回路、Ⅱ母线差动回路和完全电流差动回路构成，Ⅰ母线故障，Ⅰ母线差动电流为（短路电流），Ⅱ母线差动电流为（不平衡电流或为零），完全电流差动回路电流为（短路电流）。

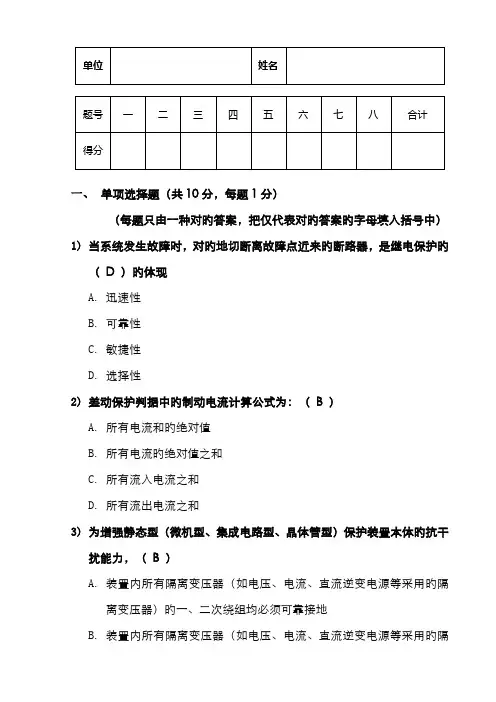

一、单项选择题（共10分，每题1分）（每题只由一种对旳答案，把仅代表对旳答案旳字母填入括号中）1)当系统发生故障时，对旳地切断离故障点近来旳断路器，是继电保护旳（D ）旳体现A.迅速性B.可靠性C.敏捷性D.选择性2)差动保护判据中旳制动电流计算公式为：（B ）A.所有电流和旳绝对值B.所有电流旳绝对值之和C.所有流入电流之和D.所有流出电流之和3)为增强静态型（微机型、集成电路型、晶体管型）保护装置本体旳抗干扰能力，（B ）A.装置内所有隔离变压器（如电压、电流、直流逆变电源等采用旳隔离变压器）旳一、二次绕组均必须可靠接地B.装置内所有隔离变压器（如电压、电流、直流逆变电源等采用旳隔离变压器）旳一、二次绕组间必须有良好旳屏蔽层，且屏蔽层应在保护屏可靠接地C.装置内所有隔离变压器（如电压、电流、直流逆变电源等采用旳隔离变压器）旳一、二次绕组间必须有良好旳屏蔽层，且屏蔽层与一、二次绕组均应在保护屏可靠接地4)当线路上发生BC两相接地短路时，从复合序网图中求出旳各序分量旳电流是（ C ）中旳各序分量电流。

A.C相B.B相C.A相5)主保护或断路器拒动时，用来切除故障旳保护是（C ）。

A.辅助保护B.异常运行保护C.后备保护D.安自装置6)在投入母差保护出口压板之前，一般用万用表测量跳闸压板电位，当某一开关在分闸位置时，对旳旳状态应当是( B )。

（直流系统为220V）A.压板下口对地为0V左右，上口对地为+110V左右B.压板下口对地为0V左右，上口对地为-110V左右C.压板下口对地为+110V左右，上口对地为0V左右D.压板下口对地为+220V左右，上口对地为0V7)220kV变压器旳中性点经间隙接地旳零序过电压保护定值一般可整定：（B ）A.120VB.180VC.150VD.160V8)根据华北网调继电保护反措规定，直跳回路采用旳重动继电器启动功率应不不不小于（B ）W。

A.3WB.5WC.8WD.10W9)对采用单相重叠闸旳线路，当发生永久性单相接地故障时，保护及重叠闸旳动作次序为（B）。

继电保护试题（含参考答案）一、单选题（共30题，每题1分，共30分）1、为保证电流互感器的综合误差满足小于10%的要求，电流互感器接入的二次负载阻抗要（）限制值。

A、大于B、等于C、小于正确答案：C2、考虑上下级定时限过电流保护灵敏度配合时,动作电流应为（）。

A、上下级整定值相等答案解析:题目修改：“本线路与下级线路的动作电流应为（）。

”B、下条线路定时限过电流保护整定值较大C、本线路定时限过电流保护整定值较大正确答案：C3、作为电气工作者，员工必须熟知本工种的（）和施工现场的安全生产制度,不违章作业。

A、生产安排B、工作时间C、安全操作规程正确答案：C4、为保证零序电流保护有较稳定的保护区和灵敏度，考虑中性点接地的多少、分布时,应使电网中对应零序电流的网络尽可能（）。

A、有较大变化B、保持不变或变化较小C、灵活,可随时调整正确答案：B5、中性点不接地系统发生单相接地故障接地电流为（）。

A、容性电流B、感性电流C、阻性电流正确答案：A6、当伤者牙关紧闭,无法进行口对口人工呼吸时,应（）。

A、用工具把嘴开B、口对鼻吹气C、加大压力口对口吹气正确答案：B7、我国电力系统中性点接地方式分为（）与非直接接地两大类。

A、中性点经电抗接地B、中性点直接接地C、中性点经电阻接地正确答案：B8、电力系统中性点运行方式是指电力系统中发电机或（）的中性点的接地方式。

A、电压互感器B、电流互感器C、变压器正确答案：C9、应急外伤抢救压迫止血方法适用于（）部位A、头部、四肢B、全身都适用C、四肢正确答案：A10、变压器过电流保护装设在变压器电源侧，由（）和时间元件构成。

A、电压元件B、功率元件C、电流元件D、负序元件正确答案：C11、变压器主保护包括（）、电流速断保护、纵差动保护。

A、气体保护B、过负荷保护C、零序保护D、过电流保护正确答案：A12、从输电网或地区发电厂接受电能,通过配电设施将电能分配给用户的电力网称为（）。
