红外遥控的概述：红外线的光谱位于红色光之外，波长是0.76～1.5μm，比红光的波长还长。
红外遥控是利用红外线进行传递信息的一种控制方式，红外遥控具有抗干扰，电路简单，容易编码和解码，功耗小，成本低的优点。
红外遥控几乎适用所有家电的控制。
一、红外遥控系统结构红外遥控系统的主要部分为调制、发射和接收，如图调制红外遥控是以调制的方式发射数据，就是把数据和一定频率的载波进行“与”操作，这样既可以提高发射效率又可以降低电源功耗。
调制载波频率一般在30khz到60khz之间，大多数使用的是38kHz，占空比1/3的方波，如这是由发射端所使用的455kHz晶振决定的。
在发射端要对晶振进行整数分频，分频系数一般取12，所以455kHz÷12≈37.9 kHz≈38kHz。
1发射系统目前有很多种芯片可以实现红外发射，可以根据选择发出不同种类的编码。
由于发射系统一般用电池供电，这就要求芯片的功耗要很低，芯片大多都设计成可以处于休眠状态，当有按键按下时才工作，这样可以降低功耗芯片所用的晶振应该有足够的耐物理撞击能力，不能选用普通的石英晶体，一般是选用陶瓷共鸣器，陶瓷共鸣器准确性没有石英晶体高，但通常一点误差可以忽略不计。
红外线通过红外发光二极管(LED)发射出去，红外发光二极管（红外发射管）内部构造与普通的发光二极管基本相同，材料和普通发光二极管不同，在红外发射管两端施加一定电压时，它发出的是红外线而不是可见光。
图3a 简单驱动电路图3b 射击输出驱动电路如图3a和图3b是LED的驱动电路，图3a是最简单电路，选用元件时要注意三极管的开关速度要快，还要考虑到LED的正向电流和反向漏电流，一般流过LED的最大正向电流为100mA，电流越大，其发射波形强度越大。
图3a电路有一点缺陷，当电池电压下降时，流过LED的电流会降低，发射波形强度降低，遥控距离就会变小。
图3b所示的射极输出电路可以解决这个问题，两个二极管把三级管基极电压钳位在1.2V左右，因此三级管发射极电压固定在0.6V左右，发射极电流IE基本不变，根据IE≈IC,所以流过LED的电流也基本不变，这样保证了当电池电压降低时还可以保证一定的遥控距离。
1．一体化红外接收头红外信号收发系统的典型电路如图１所示，红外接收电路通常被厂家集成在一个元件中，成为一体化红外接收头。
内部电路包括红外监测二极管，放大器，限副器，带通滤波器，积分电路，比较器等。
红外监测二极管监测到红外信号，然后把信号送到放大器和限幅器，限幅器把脉冲幅度控制在一定的水平，而不论红外发射器和接收器的距离远近。
交流信号进入带通滤波器，带通滤波器可以通过30khz到60khz的负载波，通过解调电路和积分电路进入比较器，比较器输出高低电平，还原出发射端的信号波形。
注意输出的高低电平和发射端是反相的，这样的目的是为了提高接收的灵敏度。
一体化红外接收头，如图5a、5b所示：图5a 小体积接收头IRM38B引脚图5b大体积接收头IRM38A引脚红外接收头的种类很多，引脚定义也不相同，一般都有三个引脚，包括供电脚，接地和信号输出脚。
根据发射端调制载波的不同应选用相应解调频率的接收头。
红外接收头内部放大器的增益很大，很容易引起干扰，因此在接收头的供电脚上须加上滤波电容，一般在22uf以上。
有的厂家建议在供电脚和电源之间接入330欧电阻，进一步降低红外发射器可从遥控器厂家定制，也可以自己用单片机的PWM产生，家庭遥控推荐使用红外发射管(L5IR4-45)的可产生37.91KHzPWM, PWM占空比设置为1/3, 通过简单的定时中断开关PWM, 即可产生发射波形。
///////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////很多电器都采用红外遥控,那么红外遥控的工作原理是什么呢?首先我们来看看什么是红外线。
眼睛能看到的可见光按波长从长到短排列，依次为红、橙、黄、绿、青、蓝、紫。
其中红光的波长范围为0.62～0.76μm；紫光的波长范围为0.38～0.46μm。
比紫光波长还短的光叫紫外线，比红光波长还长的光叫红外线。
红外线遥控就是利用波长为0.76～1.5μm之间的近红外线来传送控制信号的。
常用的红外遥控系统一般分发射和接收两个部分。
发射部分的主要元件为红外发光二极管。
它实际上是一只特殊的发光二极管，由于其内部材料不同于普通发光二极管，因而在其两端施加一定电压时，它便发出的是红外线而不是可见光。
目前大量使用的红外发光二极管发出的红外线波长为940nm左右，外形与普通5发光二极管相同，只是颜色不同。
红外发光二极管一般有黑色、深蓝、透明三种颜色。
判断红外发光二极管好坏的办法与判断普通二极管一样：用万用表电阻挡量一下红外发光二极管的正、反向电阻即可。
红外发光二极管的发光效率要用专门的仪器才能精确测定，而业余条件下只能用拉距法来粗略判定。
接收部分的红外接收管是一种光敏二极管。
在实际应用中要给红外接收二极管加反向偏压，它才能正常工作，亦即红外接收二极管在电路中应用时是反向运用，这样才能获得较高的灵敏度。
红外接收二极管一般有圆形和方形两种。
由于红外发光二极管的发射功率一般都较小（100mW左右），所以红外接收二极管接收到的信号比较微弱，因此就要增加高增益放大电路。
前些年常用μPC1373H、CX20106A等红外接收专用放大电路。
最近几年不论是业余制作还是正式产品，大多都采用成品红外接收头。
成品红外接收头的封装大致有两种：一种采用铁皮屏蔽；一种是塑料封装。
均有三只引脚，即电源正（VDD）、电源负（GND）和数据输出（VO或OUT）。
红外接收头的引脚排列因型号不同而不尽相同，可参考厂家的使用说明。
成品红外接收头的优点是不需要复杂的调试和外壳屏蔽，使用起来如同一只三极管，非常方便。
但在使用时注意成品红外接收头的载波频率。
红外遥控常用的载波频率为38kHz，这是由发射端所使用的455kHz晶振来决定的。
发射端要对晶振进行整数分频，分频系数一般取12，所以455kHz÷12≈37.9 kHz≈38kHz。
也有一些遥控系统采用36kHz、40kHz、56kHz等，一般由发射端晶振的振荡频率来决定。
红外遥控的特点是不影响周边环境、不干扰其它电器设备。
由于其无法穿透墙壁，故不同房间的家用电器可使用通用的遥控器而不会产生相互干扰；电路调试简单，只要按给定电路连接无误，一般不需任何调试即可投入工作；编解码容易，可进行多路遥控。
由于各生产厂家生产了大量红外遥控专用集成电路，需要时按图索骥即可。
因此，现在红外遥控在家用电器、室内近距离（小于10米）遥控中得到了广泛的应用。
多路控制的红外遥控系统多路控制的红外发射部分一般有许多按键，代表不同的控制功能。
当发射端按下某一按键时，相应地在接收端有不同的输出状态。
接收端的输出状态大致可分为脉冲、电平、自锁、互锁、数据五种形式。
“脉冲”输出是当按发射端按键时，接收端对应输出端输出一个“有效脉冲”，宽度一般在“电平”输出是指发射端按下键时，接收端对应输出端输出“有效电平”，发射端松开键时，接收端“有效电平”消失。
此处的“有效脉冲”和“有效电平”，可能是高、也可能是低，取决于相应输出脚的静态状况，如静态时为低，则“高”为有效；如静态时为高，则“低”为有效。
大多数情况下“高”为有效。
“自锁”输出是指发射端每按一次某一个键，接收端对应输出端改变一次状态，即原来为高电平变为低电平，原来为低电平变为高电平。
此种输出适合用作电源开关、静音控制等。
有时亦称这种输出形式为“反相”。
“互锁”输出是指多个输出互相清除，在同一时间内只有一个输出有效。
电视机的选台就属此种情况，其它如调光、调速、音响的输入选择等。
“数据”输出是指把一些发射键编上号码，利用接收端的几个输出形成一个二进制数，来代表不同的按键输入。
一般情况下，接收端除了几位数据输出外，还应有一位“数据有效”输出端，以便后级适时地来取数据。
这种输出形式一般用于与单片机或微机接口。
除以上输出形式外，还有“锁存”和“暂存”两种形式。
所谓“锁存”输出是指对发射端每次发的信号，接收端对应输出予以“储存”，直至收到新的信号为止；“暂存”输出与上述介绍的“电平”输出类似。

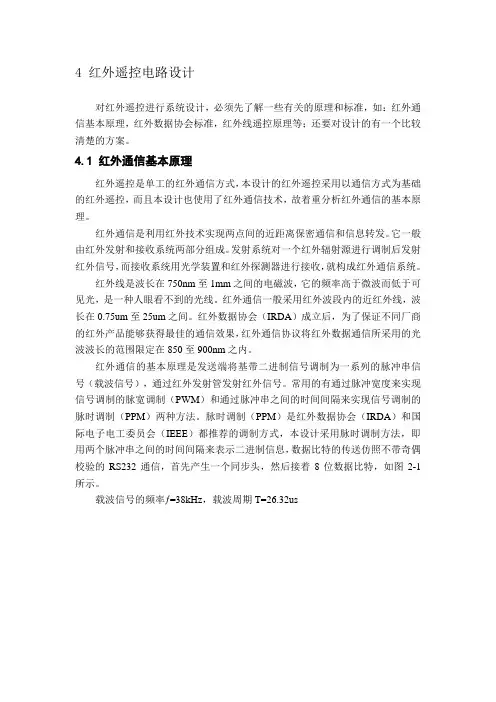

////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////// 3、红外遥控的基本原理理。
红外线遥控就是利用红外线（又称红外光）来传递控制信号，实现对控制对象的远距离控制。
具体来讲，就是由发射器发出红外线指令信号，由接收器接收下来并对信号进行处理并识别，再通过相应的控制芯片，最后根据接收到的不同信号实现对控制对象的各种功能的远距离控制。

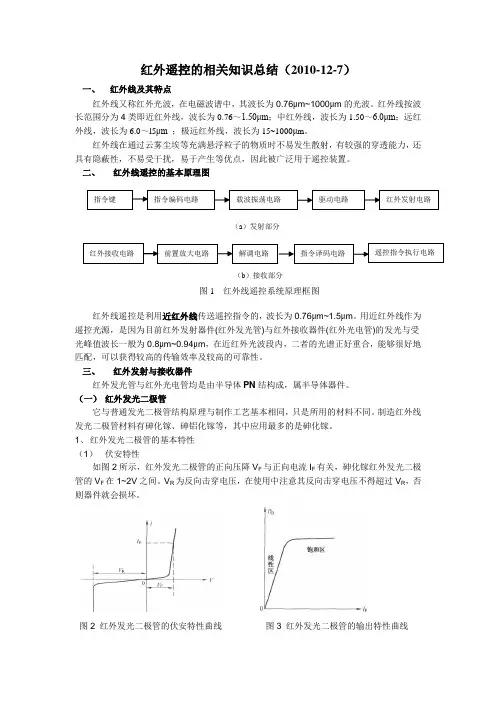

红外线发射器由指令按键、信号产生电路、频率调制电路、驱动电路及红外线发射器件组成，如图1 所示。
当指令键按下时，指令信号产生电路便产生所需要的控制指令信号。
这里的控制指令信号是以某些不同的特征来区分的。
常用的区分指令信号的特征是频率特征和码组特征，即用不同的频率或不同的编码的电信代号代表不同的指令。
这些不同的指令信号经过频率调制，最后由驱动电路驱动红外线发射器件，发出红外线遥控指令信号。
红外接收器由红外线接收器件、前置放大电路、信号解调电路、指令检测电路组成，如图2。
当红外线接收器件接收到发射器的红外线指令信号时，它将红外光信号变为电信号并送入前置放大器进行放大，再经解调器解调后由指令信号检出电路将指令信号检出，实现各种操作。
要实现系统的遥控功能，就必须先选择信号指令传送的方式。
根据遥控的方式和使用者场合不同，可以把这些控制信号特征进行各种组合编码。
如电压极性的组合方式，电信号相位的组合方式，电信号幅值的组合方式，频率的组合方式，脉冲的宽度、相位、幅度等参数的组合方式及脉冲编码组合方式等。
脉冲编码组合方式具有指令容量大，抗干扰能力强，保密性好及便于用逻辑电路来实现等优点，得到了广泛的应用。
4、控制的功能要求。
用单片机程序控制红外发射与接收，从而控制LED1的发光与熄灭。
用Kill软件将程序调试好，用装载软件将调试好的程序装入单片机中，在51PROK试验箱中验证。
当在红外发射与接收出放上一张白纸反射时发光二极管LED1发光，当用拿去白纸并在发射接收中间放上隔挡时放光二极管LED1熄灭。
红外遥控电路由发射电路和接收电路组成，发射部分由按键开关电路、控制芯片和红外发射电路三部分组成。
