燃料电池和蓄电池是现代电动汽车动力系统中重要的组成部分，它们各自发挥着不同的作用，共同构成了高效、环保的动力系统。
本文将从燃料电池和蓄电池的组成结构、工作原理及优缺点等方面展开详细介绍，希望能够为读者对电动汽车动力系统有更深入的了解。
一、燃料电池的结构1. 电解质膜：作为燃料电池中的主要组件之一，电解质膜起着将氢气和氧气分离开的作用，同时还能传导质子和电子。
2. 阳极：燃料电池的阳极为氢气的氧化反应提供了场所，并且促进了电子的运动，使其向阴极流动。
3. 阴极：阴极是氧气还原的场所，其表面覆盖着催化剂，促进氧气在此处与质子和电子结合，生成水。
4. 增湿板：增湿板用于控制燃料电池中的水分平衡，使得电解质膜的温度和湿度保持在适宜的范围内。
5. 氢气供应系统：燃料电池中需要氢气作为燃料，氢气供应系统会将氢气从储罐中引入燃料电池中进行反应。
二、燃料电池的工作原理1. 氢氧反应：在阳极，氢气会发生氧化反应，生成氢离子和电子。
2. 电子流动：电子会沿着外部电路流向阴极，产生电流。
3. 氧还原：在阴极，氧气会与生成的氢离子和电子结合，生成水，释放出能量。
4. 电化学反应：整个过程是一个电化学反应，通过氢气、氧气在阳极和阴极的反应，将化学能转化为电能。
三、燃料电池的优缺点1. 优点：1) 高能量密度：相比传统的锂电池，燃料电池具有更高的能量密度，能够提供更长的续航里程。
2) 快速加氢：与充电电池相比，燃料电池的加氢速度更快，且使用过程更加便捷。
3) 长期使用寿命：燃料电池具有较长的使用寿命，且不会出现充放电次数增加而引起的寿命下降。
2. 缺点：1) 基础设施不完善：目前氢气加氢站的建设还比较少，用户在使用燃料电池车辆时可能会受到基础设施限制。
2) 成本较高：燃料电池的制造成本较高，且目前的生产规模较小，导致单车成本较高。
3) 能源转化率较低：燃料电池的能源转化率(氢气到电能)较低，依然存在能源浪费的问题。
四、蓄电池的结构1. 正极：蓄电池的正极通常由氧化物制成，具有较高的氧化还原能力。
燃料电池电动汽车的主要结构和组成部分介绍燃料电池电动汽车是利用燃料电池作为能源，将化学能转化为电能驱动电动汽车运行的一种新型汽车。
它与传统的内燃机汽车相比，具有零排放、高效能、低噪音等优点，是未来新能源汽车发展的重要方向之一、下面将介绍燃料电池电动汽车的主要结构和组成部分。
1.燃料电池堆：燃料电池堆是燃料电池电动汽车的核心部分，它由多个燃料电池单元组成。
每个燃料电池单元由两个电极、电解质膜和电催化剂组成。
当燃料（常用的是氢气）和氧气通过不同的电极与电解质膜反应时，产生电子和离子。
电子通过外部电路传导出去驱动电动汽车运行，而离子则通过电解质膜传递，保持正负电荷平衡。
2.燃料供应系统：燃料供应系统主要包括氢气储存器、氢气传输管道和氢气喷射器。
燃料电池电动汽车使用氢气作为燃料，因此需要一个氢气储存器来存放氢气，并通过传输管道将氢气输送到燃料电池堆。
氢气喷射器将氢气注入燃料电池堆，参与反应转化为电能。
3.氧气供应系统：氧气供应系统主要包括氧气传输管道和氧气供应单元。
氧气传输管道将外界的空气输送到燃料电池堆，供给氧气参与反应。
氧气供应单元通常为污染物捕获装置，可以有效地过滤和吸收空气中的杂质和污染物，保证氧气的纯度和质量。
4.控制系统：燃料电池电动汽车的控制系统包括电池管理系统（BMS）、氢气控制系统和水管理系统。
电池管理系统主要用于监测和管理燃料电池堆的工作状况，保证系统的安全稳定运行。
氢气控制系统用于控制氢气的供给和喷射，确保燃料电池堆的正常运行。
水管理系统主要用于控制燃料电池堆内的水循环，保持电解质膜的湿润状态。
5.动力系统：燃料电池电动汽车的动力系统主要由电动驱动系统和能量回收系统组成。
电动驱动系统由电动机、电机控制器和传动装置组成，将电能转化为机械能驱动车辆前进。
能量回收系统通过回收制动能量和洗涤水的余热能量等，将废能量转化为电能，提高能源利用效率。
除了以上的主要结构和组成部分，燃料电池电动汽车还包括车身结构、悬挂系统、转向系统等其他常规汽车的组成部分。
典型的燃料电池汽车结构燃料电池汽车是一种以燃料电池为动力源的新型环保汽车，它以氢气为燃料，在经过化学反应后产生电能，并将电能转化为机械能驱动汽车运行。
典型的燃料电池汽车由以下几个主要部分组成。
1. 燃料电池堆：燃料电池堆是燃料电池汽车的核心部分，通常由多个燃料电池单元组成。
每个燃料电池单元包含正极电极（氧化剂电极）、负极电极（燃料电极）和电解质膜。
在正极电极上，氧气与电解质膜中的质子发生反应产生水；在负极电极上，氢气通过电解质膜中的质子与氧气反应生成水。
这一系列反应产生的电子通过外部电路流动，形成电流，从而产生电能。
2. 燃料供应系统：燃料供应系统主要负责将氢气从燃料储存器中供应给燃料电池堆。
燃料供应系统包括氢气储存器、氢气泵和氢气管道等组件。
氢气储存器通常采用高压氢气储存技术，将氢气以高压储存，以提供足够的燃料供应。
氢气泵则负责将储存器中的氢气加压供应给燃料电池堆。
3. 氧气供应系统：氧气供应系统主要负责将氧气从外部供应给燃料电池堆。
一般情况下，氧气可以通过从空气中吸入的方式供应给燃料电池堆，也可以通过氧气储存器供应。
氧气供应系统包括氧气过滤器、氧气泵和氧气管道等组件。
4. 冷却系统：冷却系统主要用于控制燃料电池堆的温度，以确保其正常运行。
燃料电池堆在工作过程中会产生热量，如果不能及时散热，会导致堆温度过高，影响燃料电池的寿命和性能。
冷却系统通过循环水或其他冷却介质来吸收燃料电池堆产生的热量，并将其带走，以保持堆温度在合适的范围内。
5. 控制系统：控制系统是燃料电池汽车的大脑，负责监测和控制整个系统的运行。
它可以实时监测燃料电池的工作状态、温度和压力等参数，并根据需要调整燃料供应和冷却系统等。
控制系统还可以通过与车辆的其他系统集成，实现对整车的控制和管理。
6. 电池组：燃料电池汽车中还配备了电池组，用于储存燃料电池堆产生的电能，并在需要时为电动机提供动力。
电池组通常由多个电池模块组成，每个电池模块由多个电池单体串联而成。
燃料电池电动汽车的结构组成燃料电池电动汽车组成部分包括：燃料存储系统（或带有重整原燃料至氢气的处理器），燃料电池堆及其控制单元，动力分配单元及其控制器！电机总成和传动系统组成的推进装置单元。
燃料电池具有电流源的特点，并且其单体输出电压低。
假定在交流电机需要较高功率密度的前提下，必须将几个燃料电池单体串联组合，以获得更高的电压，然后将输出电压输入至与燃料电池组相连接的DC/AC逆变器以提升其输出电压，从而可驱动交流推进电机。

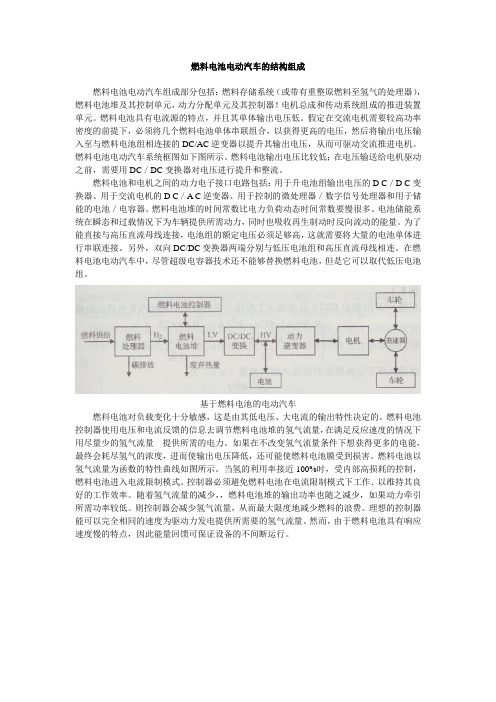

燃料电池电动汽车系统框图如下图所示。
燃料电池输出电压比较低；在电压输送给电机驱动之前，需要用DC／DC变换器对电压进行提升和整流。
燃料电池和电机之间的动力电子接口电路包括：用于升电池组输出电压的D C／D C变换器、用于交流电机的D C／A C逆变器、用于控制的微处理器／数字信号处理器和用于储能的电池／电容器。
燃料电池堆的时间常数比电力负荷动态时间常数要慢很多。
电池储能系统在瞬态和过载情况下为车辆提供所需动力，同时也吸收再生制动时反向流动的能量。
为了能直接与高压直流母线连接，电池组的额定电压必须足够高，这就需要将大量的电池单体进行串联连接。
另外，双向DC/DC变换器两端分别与低压电池组和高压直流母线相连。
在燃料电池电动汽车中，尽管超级电容器技术还不能够替换燃料电池，但是它可以取代低压电池组。
基于燃料电池的电动汽车燃科电池对负载变化十分敏感，这是由其低电压、大电流的输出特性决定的。
燃料电池控制器使用电压和电流反馈的信息去调节燃料电池堆的氢气流量，在满足反应速度的情况下用尽量少的氢气流量提供所需的电力。
如果在不改变氢气流量条件下想获得更多的电能，最终会耗尽氢气的浓度，进而使输出电压降低，还可能使燃料电池膜受到损害。
燃料电池以氢气流量为函数的特性曲线如图所示。
当氢的利用率接近100%时，受内部高损耗的控制，燃料电池进入电流限制模式。
控制器必须避免燃料电池在电流限制模式下工作．以维持其良好的工作效率。
燃料电池电动汽车的结构组成-----------------------------------------------------------------------------------------------燃料电池电动汽车是一种使用燃料电池作为主要能源，并通过电动机驱动的汽车。
它与传统的内燃机汽车相比，具有零排放、高能量效率和低噪音等优势。
以下是燃料电池电动汽车的主要结构组成：1、燃料电池系统：燃料电池系统是燃料电池电动汽车的核心部分，包括燃料电池堆、氢气储存装置、氧气供应装置和相关控制系统。
燃料电池堆将氢气和氧气反应产生电能，通过控制系统进行管理和调节。
2、电动驱动系统：电动驱动系统由电动机、变速器和电池组成。
电动机接收燃料电池系统输出的直流电能，并将其转化为机械能，驱动汽车运动。
电池则用于储存和提供额外的电能，以满足加速、爬坡等需要。
3、控制系统：燃料电池电动汽车的控制系统包括电池管理系统、燃料电池管理系统和整车控制系统。
这些系统负责管理和监控燃料电池、电池和电动驱动系统的工作状态，确保其安全、高效运行。
4、氢气储存和供应系统：燃料电池电动汽车使用氢气作为燃料，因此需要具备储存和供应氢气的系统。
这些系统包括氢气储罐或储存材料、氢气供应装置、压力传感器等。
5、辅助设备：燃料电池电动汽车还包括一系列辅助设备，如冷却系统、空调系统、制动系统、悬挂系统、车内娱乐系统等，以提供舒适和安全的驾驶体验。
需要注意的是，燃料电池电动汽车的结构组成可能会因不同的制造商、车型和技术路线而有所差异。
以上列举的是一般情况下的常见组成部分。
在实际应用中，还会根据需求和技术发展加入其他的创新设计和功能。
燃料电池电动汽车的工作原理和组成燃料电池电动汽车作为新能源汽车的一种，其工作原理和组成是怎样的呢？下面将从工作原理和组成两个方面进行详细介绍。
一、工作原理1. 氢气和氧气的电化学反应燃料电池电动汽车的核心是燃料电池，其工作原理是利用氢气和氧气在电化学反应过程中产生电能。
在燃料电池内部，氢气从阴极一侧进入，氧气从阳极一侧进入，两者在电解质膜上发生化学反应，产生水和电能，因此也被称为氢气电池。
2. 电能转化为动力燃料电池产生的电能经过电控系统，转化为汽车所需的动力，驱动电动汽车行驶。
二、组成结构1. 燃料电池系统燃料电池系统包括燃料电池堆、氢气储存罐、氧气供应系统等组成部分。
其中，燃料电池堆是最核心的部件，由多个单个燃料电池组成，通过将氢气和氧气输入到电解质膜上，产生电能。
2. 电控系统电控系统是燃料电池电动汽车的大脑，负责控制燃料电池系统的运行和管理。
它通过各种传感器实时监测燃料电池的工作状态，并根据车速、踏板行程等信息来控制燃料电池系统的输出。
3. 电池除了燃料电池之外，燃料电池电动汽车还配备了锂电池等储能设备。
这些电池主要用于存储制动能量回收等过程中产生的电能，以及在起步、加速等高功率场景下提供额外动力。
4. 电动驱动系统电动驱动系统包括电动机、变速箱和传动装置等部件，负责将燃料电池产生的电能转化为汽车的动力，驱动车辆前进。
5. 氢气储存和氢气供应系统燃料电池电动汽车的氢气储存和供应系统是汽车能否正常工作的关键。
氢气储存罐主要用于储存氢气，而氢气供应系统则负责将储存罐中的氢气输送到燃料电池堆中进行反应。
以上就是关于燃料电池电动汽车的工作原理和组成的详细介绍。
通过以上介绍，可以看出燃料电池电动汽车是利用氢气和氧气进行电化学反应产生电能，再将电能转化为动力驱动汽车行驶的新型环保能源汽车。
希望通过全社会的努力，未来燃料电池电动汽车能够更加普及，为环境保护事业贡献力量。
燃料电池电动汽车的工作原理和组成是众多科学家和工程师们多年努力研究和发展的成果。
