EPON数据配置模板(烽火ONU设备)

附件四：设备配置模板1、华为设备配置模板典型组网背景：双层VLAN区分HSI用户，单层vlan区分组播以及语音业务：规划原则：EPON系统的承载能力和不同客户群对宽带及IPTV业务的需求有较大差异，对于FTTB组网模式下的每PON口覆盖的用户数按照如下原则进行规划和建设：对于中低档住宅小区，可以按照每PON覆盖512用户进行规划；对于高档住宅小区，如果考虑初期开通率较低，可以按照每PON口覆盖256个用户进行规划，考虑到远期更高的宽带渗透率和更多的IPTV频道（特别是更多的高清频道），也可以按照每PON口覆盖128个用户进行规划。

每个PON口作为一个接入点，分配一个IPTV点播VLAN和一个V oIP VLAN，不同OLT下不同PON口下IPTV点播VLAN和一个V oIP VLAN均不重复，组播VLAN暂时采用统一的VLAN 51。

每个PON口下用户的上网VLAN （称为内层VLAN――CVLAN）的范围:1001~2000，在OLT上启用Selective QinQ，为每个PON口分配一个专用外层VLAN（SVLAN）：401～600，标识本接入点的上网业务。

表一VLAN规划在该上联模式下，每个PON下规划了1000个上网的VLAN资源，考虑到建设初期的VLAN规划以及后期的维护管理，建议PON＋LAN、PON＋DSL以及FTTH场景下均不在同一个PON口下混合组网。

鉴于VLAN的连续性，如果一个PON口下采用PON＋LAN方式组网，则建议以24口的逻辑ONU为规划单位，为ONU的每个端口预留VLAN资源。

对于采用PON＋DSL方式组网方式，建议按照MDU设备的实际容量规划PON口下VLAN。

在一个PON口下，应采用相同容量（DSL线数）的MDU。

下面以MA5680T下挂MA5620E和MA5606T为例对上述规划作配置说明。

1.1 OLT业务配置1.1.1 数据业务配置1、网管数据配置：10.251.30.33 长安锦厦1）基础数据配置：//添加Profile-ID=30用来支持MA5620EMA5680T(config)#ont-profile add epon profile-id 30 1 1//添加Profile-ID=40用来支持MA5610MA5680T(config)#ont-profile add epon profile-id 40 1 1 //添加Profile-ID=21用来支持MA5606TMA5680T(config)#ont-profile add epon profile-id 21 1 1MA5680T(config)# interface epon 0/15 //进入EPON单板配置模式MA5680T(config-if-epon-0/15)# port 0 ont-auto-find enable //打开端口自动发现功能MA5680T(config-if-epon-0/15)# ont confirm 0 ontid 1 mac-auth 0018-8256-3E47 profile-id 30 [cir 102400 dba-profile 50] //[]为可选项//使用profile-id=30确认MAC=0018-8256-3E47的MA5620EMA5680T(config-if-epon-0/15)# ont confirm 0 ontid 3 mac-auth 0018-9999-5610 profile-id 40 [cir 102400 dba-profile 50] //[]为可选项//使用profile-id=30确认MAC=0018-9999-5610的MA5610MA5680T(config-if-epon-0/15)# ont confirm 0 ontid 2 mac-auth 0018-822A-F4F3 profile-id 21 [cir 102400 dba-profile 50 ]//[]为可选项//使用profile-id=21确认MAC=0018-822A-F4F3的MA5606TMA5680T(config-if-epon-0/15) port 0 tag-based-vlan //配置PON的模式为基于VLAN打标签2）配置MA5680T的带内网管数据MA5680T(config)#vlan 3 smartMA5680T(config)#port vlan 3 0/20 0MA5680T(config)#interface vlanif 3MA5680T(config-if-vlanif3)# ip address 192.168.100.1 255.255.255.0MA5680T(config)#ip route-static 0.0.0.0 0.0.0.0 192.168.100.254 3）配置MDU的带内网管数据MA5680T(config)# service-port vlan 3 epon 0/15/0 ont 1 multi-service user-vlan 3//配置针对MA5620E的带内网管的业务流MA5680T(config)# service-port vlan 3 epon 0/15/0 ont 3 multi-service user-vlan 3//配置针对MA5610的带内网管的业务流MA5680T(config)# service-port vlan 3 epon 0/15/0 ont 2 multi-service user-vlan 3//配置针对MA5606T的带内网管的业务流MA5680T(config)#interface epon 0/15MA5680T(config-if-epon-0/15)#ont ipconfig 0 1 ip-address 192.168.100.2 mask 255.255.255.0 gateway 192.168.100.1 manage-vlan 3//在单板模式下可以配置MA5620E的带内网管数据MA5680T(config)#interface epon 0/15MA5680T(config-if-epon-0/15)#ont ipconfig 0 3 ip-address 192.168.100.4 mask 255.255.255.0 gateway 192.168.100.1 manage-vlan 3//在单板模式下可以配置MA5610的带内网管数据MA5680T(config-if-epon-0/15)#ont ipconfig 0 2 p-address 192.168.100.3 mask 255.255.255.0 gateway 192.168.100.1 manage-vlan 3//在单板模式下可以配置MA5606T网管数据2、HIS业务数据配置：1)MA5680T的数据配置MA5680T(config)#vlan 402 smartMA5680T(config)#port vlan 402 0/20 0MA5680T(config)#vlan attrib 402 q-in-qMA5680T(config)#service-port vlan 402 epon 0/15/0 ont 1 multi-service user-vlan 1024.MA5680T(config)#service-port vlan 402 epon 0/15/0 ont 1 multi-service user-vlan 1047//配置24条MA5620E的PPPOE业务流MA5680T(config)#service-port vlan 402 epon 0/15/0 ont 3 multi-service user-vlan 999.MA5680T(config)#service-port vlan 402 epon 0/15/0 ont 3 multi-service user-vlan 1023//配置24条MA5610的PPPOE业务流MA5680T(config)#service-port vlan 402 epon 0/15/0 ont 2 multi-service user-vlan 1048..MA5680T(config)#service-port vlan 402 epon 0/15/0 ont 2 multi-service user-vlan 1079//配置32条MA5606T的PPPOE业务流1.1.2 语音业务配置MA5680T的数据配置MA5680T(config)#vlan 2001 smartMA5680T(config)#port vlan 2001 0/20 0MA5680T(config)#service-port vlan 2001 epon 0/15/0 ont 1 multi-service user-vlan 2001MA5680T(config)#service-port vlan 2002 epon 0/15/0 ont 2 multi-serviceuser-vlan 2002MA5680T(config)#service-port vlan 2003 epon 0/15/0 ont 3 multi-service user-vlan 20031.2 ONU 业务配置1.2.1 数据业务配置1)MA5620E的数据配置MA5620E(config)# vlan 1024 to 1047MA5620E(config)#port vlan 1024 to 1047 0/0 1MA5620E(config)#service-port vlan 1024 eth 0/1/1 user-vlan 81 rx-cttr 6 tx-cttr 6.MA5620E(config)#service-port vlan 1047 eth 0/1/1 user-vlan 81 rx-cttr 6 tx-cttr 62)MA5610的数据配置MA5610 (config)# vlan 999 to 1023MA5610 (config)#port vlan 999 to 1023 0/0 1MA5610 (config)#service-port vlan 999 eth 0/1/1 user-vlan untagged rx-cttr 6 tx-cttr 6.MA5610 (config)#service-port vlan 1023 eth 0/1/1 user-vlan untagged rx-cttr 6 tx-cttr 63)MA5606T的数据配置MA5606T(config)#vlan 1048 to 1079 smartMA5606T(config)#port vlan 1048 to 1079 0/1 0MA5606T(config)#service-port vlan 1048 adsl 0/3/0 vpi 8 vci 81 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6..MA5606T(config)#service-port vlan 1079 adsl 0/3/0 vpi 8 vci 81 multi-service user-vlan untagged rx-cttr 6 tx-cttr 61.2.2 语音业务配置1)MA5620E的数据配置MA5620E(config)#vlan 2001 smartMA5620E(config)#port vlan 2001 0/20 0MA5620E(config)#interface vlanif 2001MA5620E(config-if-vlanif2001)#ip address 191.168.10.27 24MA5620E(config-voip)#ip address media 191.168.10.27 191.168.10.1MA5620E(config-voip)#ip address signaling 191.168.10.27MA5620E(config)#ip route-static 3.3.3.0 24 191.168.10.1MA5620E(config)#interface h248 0MA5620E(config-if-h248-0)#if-h248 attribute mgip 191.168.10.27 mgport 2944 transfer udp mgcip_1 3.3.3.3 mgcport_1 2944 mg-media-ip 191.168.10.27 start-negotiate-version 1MA5620E(config-if-h248-0)#reset coldstartMA5620E (config)#esl userMA5620E (config-esl-user)#mgpstnuser batadd 0/2/1 0/2/24 4 terminalid 02) MA5606T的数据配置同MA5620E数据配置。

烽火EPON远端OUN开通命令行及说明（老村1为例子）一、登陆设备：方法1：串口接到console口，用超级终端。

方法2：将PC机ip设成192.168.1.xxx，网线接到上联盘FE口，用运行里的telnet 192.168.1.1登陆设备。

Login：wriPassword：an3300User>adminPassword：an33001.管理vlan及地址（ip）：Admin#hostname laocun_1 //设置主机名为laocun_1(老村1)（不能用特殊字符、不能超过20个字符）//laocun_1#cd vlan //进入vlan配置目录//laocun_1\vlan#set manage vlan inputport 4000 29:4 tag //配置vlan为4000的管理vlan，29槽第4口，标签模式上行//2.语音数据配置：laocun_1\vlan#set manage ip 192.168.130.251/24 192.168.130.1 //配置管理ip为192.168.130.251，掩码为24位：255.255.255.0，网关为192.168.130.1// laocun_1\vlan#cd ac16 //进入ac16（语音）配置模式//laocun_1\ac16#set ngn mgc-list 10.62.10.52 2944 //设置软交换ip地址：10.62.10.52，协议为H.248（2944是次协议代码）laocun_1\ac16#set ac16 ip 10.75.108.5 255.255.255.224 10.75.108.1 //配置语音ip、掩码、网关//laocun_1\ac16#set ac16 ip 10.75.108.5 255.255.255.224 //配置语音信令流ip//laocun_1\ac16#cd vlan //进入vlan配置目录//laocun_1\vlan# set ngn vlan protocol 3551 priority 7 rtp 3551 priority 7 uplink 29:4 tagged //配置语音vlan(3551)、优先级为7(最高优先级)// laocun_1\vlan#cd ac16laocun_1\ac16#set ngn port 2944 protocol_encode_format uncompressedprotocol_transport_format udp //（每台ONU都相同）语音2944(H.248)协议配置为非压缩编码;命令结束会提示是否重启ac16，输入“y”自动重启ac16//laocun_1\ac16#set ngn card 11 port 1 username A userid 0 usernumber 96 //设置第11槽第一个端口端点用户名为“A”、TID为“0”、用户数为“96”（按实际情况、每块语音板32用户）//laocun_1\ac16#set ngn register mg 10.62.10.52 //配置软交换的注册地址：10.62.10.52// laocun_1\ac16#set ngn register card 11 port 1-32 //配置11槽的1-32个端口向软交换注册// 命令完成后查看命令：laocun_1\ac16#show ngn mgc-registe //查看MGC注册状态，connected表示已注册上// laocun_1\ac16#show ngn card 11 port 1-32 username //查看11槽1-32个用户注册状态，filed表示注册上，idle表示注册上有逻辑号码//3.数据业务vlan配置（配置完语音接着配置数据）：laocun_1\ac16#cd vlan //进入vlan配置模式//laocun_1\vlan#create pvc bulk vlan slot 14 port 1-32 pvc 0 basid 129 uplink 29:4 //批量创建14槽1开始的32个端口pvc 0 起始的vlan为129 绑定在29槽第4口上行//laocun_1\vlan#show pvc vlan //查看创建好的pvc vlan，看结束的vlan 号与规划的是否一致//4.宽带业务限速模板创建及使用：laocun_1\vlan#cd profilelaocun_1\profile#add xaplus adsl_profile adsl4m //创建一个名为adsl4m的模板名//laocun_1\profile(xaplus)#pvc 0 enablelaocun_1\profile(xaplus)#down max lin 4096 //下行最大速率为4096K//laocun_1\profile(xaplus)#up max lin 640 //上行最大速率为640K//laocun_1\profile(xaplus)#down max in 6 //下行最大交织时延为6//laocun_1\profile(xaplus)#up max in 6 //上行最大交织时延为6//laocun_1\profile(xaplus)#eixtlaocun_1\profile#set port 14:1-14:32 attach dsl_profile adsl4m //将14槽1到14槽32端口添加到adsl4m的模板里//laocun_1\profile#furlsh dsl_profile adsl4m //刷新名为adsl4m的模板//laocun_1\profile#cd . //退到根目录//laocun_1#save //保存//近端OLT对ONU授权OLT登陆方法与ONU一样Login：GEPONPassword：GEPONUser>ENPassword:GEPONDC_Lvmao_OLT#cd oun //进入ONU的操作配置目录//DC_Lvmao_OLT\onu#show epon slot 1 unth //查看1槽未授权ONU的mac地址//DC_Lvmao_OLT\onu#set epon slot 1 type 5006_15 mac 544b1500c958 sequce 3 //对mac地址为：“54-4b-15-00-c9-58”、设备类型为“5006-15”的设备在1槽位上授权，授权号为“3”（ONU在1PON口下）//注：授权号为1-64则代表在此EC2盘上的1PON口，65-128则在2PON口。

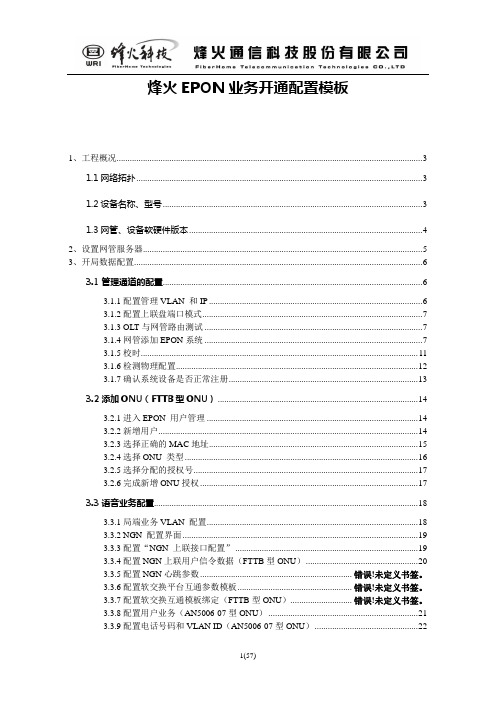

烽火EPON业务开通配置模板1、工程概况 (3)1.1网络拓扑 (3)1.2设备名称、型号 (3)1.3网管、设备软硬件版本 (4)2、设置网管服务器 (5)3、开局数据配置 (6)3.1管理通道的配置 (6)3.1.1配置管理VLAN 和IP (6)3.1.2配置上联盘端口模式 (7)3.1.3 OL T与网管路由测试 (7)3.1.4网管添加EPON系统 (7)3.1.5校时 (10)3.1.6检测物理配置 (11)3.1.7确认系统设备是否正常注册 (12)3.2添加ONU（FTTB型ONU） (13)3.2.1进入EPON 用户管理 (13)3.2.2新增用户 (13)3.2.3选择正确的MAC地址 (14)3.2.4选择ONU 类型 (15)3.2.5选择分配的授权号 (16)3.2.6完成新增ONU授权 (16)3.3语音业务配置 (17)3.3.1局端业务VLAN 配置 (17)3.3.2 NGN 配置界面 (18)3.3.3配置“NGN 上联接口配置” (18)3.3.4配置NGN上联用户信令数据（FTTB型ONU） (19)3.3.5配置NGN心跳参数........................................................... 错误！未定义书签。

3.3.6配置软交换平台互通参数模板............................................ 错误！未定义书签。

3.3.7配置软交换互通模板绑定（FTTB型ONU） ...................... 错误！未定义书签。

3.3.8配置用户业务（AN5006-07型ONU） (20)3.3.9配置电话号码和VLAN ID（AN5006-07型ONU） (21)3.4数据（上网、IPTV点播）业务配置（非QinQ方式） (22)3.4.1局端业务VLAN 配置 (22)3.4.2用户业务配置（AN5006-07型ONU） (23)3.4.3增加端口（AN5006-07型ONU） (23)3.4.4配置参数（AN5006-07型ONU） (24)3.4.5配置下载（AN5006-07型ONU） (25)3.5数据（上网、IPTV点播）业务配置（QinQ方式） (26)3.5.1局端业务VLAN 配置 (26)3.5.2配置QinQ模板 (28)3.5.3用户业务配置（AN5006-07型ONU） (29)3.5.4增加端口（AN5006-07型ONU） (29)3.5.5配置参数（AN5006-07型ONU） (30)3.5.6配置下载（AN5006-07型ONU） (32)3.6 AN5006-15型ONU配置 (33)3.6.1 管理端口配置 (33)3.6.2 AN5006-15型ONU数据业务命令行配置 (34)3.6.3 AN5006-15型ONU数据业务速率模板配置........................ 错误！未定义书签。

注意事项:AC16板的跳针JP6:盖上JP1:盖上,连接2,3JP3:盖上,连接2,3JP4:盖上,连接2,3JP5:盖上,连接2,31.升级各个线卡盘将AN5006-15\16各个线卡升级为以下版本:FSW: R11.12.02.22AC16: R11.14.01.52POTS: R11.21.03.00 或R11.21.04.00XA32+: V 33.03.261>.一般出厂AC16、POTS、XA32+版本都符合上述版本,FSW盘版本为R11.12.01.13,那么只用升级FSW盘即可。

2>.升级一定要先升级AC16、XA32+等非主控板卡,最后升级升级FSW盘;烧完程序要在Admin#目录下用reboot命令重启整个AN5006-15系统。

3>.升级程序:打开WFTP32.exe服务程序,设置好帐号、密码、升级文件所在路径等项;Login:wriPassword:an3300User>adminPassword:an3300Admin#//进device目录Admin# cd device//AC16盘程序升级Admin\device# upgrade xdu 192.168.1.251[WFTP服务器的IP地址,设备必须能够PING通此地址] 1[WFTP服务器帐户] 1[WFTP服务器密码] ac16.bin[AC16软件] 19[槽位号,AC16即为19号槽位]//退到根目录Admin# cd .//AN5006-15主控盘FSW的升级Admin# download ftp system 192.168.1.251[WFTP服务器的IP地址,设备必须能够PING通此地址] 1[WFTP服务器帐户] 1[WFTP服务器密码] fsw.bin[FSW盘软件]//查看版本Admin# cd deviceAdmin\device# show version-----------------------------------------------------------------------------------------------------------------------2.配置上联盘的管理VLAN和管理地址（网管及ip设置）在AN5006-15的vlan#目录下://增加管理VLAN和管理IPAdmin# cd vlanAdmin\vlan# set manage vlan inputport 3995 29:4 tagged [管理VLAN ID为3995,走上行29:4端口]Admin\vlan# set manage ip 172.25.20.8/24 172.25.20.1 [管理地址172.25.20.8,掩码255.255.255.0,网关172.25.20.1]----------------------------------------------------------------------------------------------------------------------- 3.设置窄带的数据,在AN5006-15的ac16目录下:Admin# cd ac16Admin\ac16#//设置IAD(AC16)自身的地址set ac16 ip 10.37.27.9 255.255.255.128 10.37.27.1[设备地址]set ac16 dsp ip 10.37.27.9 255.255.255.128[媒体地址，一般和设备地址一致]//设置呼叫的MGC地址set ngn mgc-list 10.37.0.103 2944 [增加mgc列表]set ngn register mg 10.37.0.103 [注册地址]172.26.9.29 SS210.37.0.103 SS1 （汉阳用）//设置和MGC认证的端点域名set ngn mgcp-domain FTTNWCSS120956[这里的端点域名是IAD的MAC地址。

telnet到AN5116-02上（注意大小写）Login:GEPONPassword:GEPONUser>ENPassword:GEPONAdmin#图形网管用户名/口令：1/1OLT网管配置（1）配VLAN及IPOLT的远程管理地址和管理VLAN，配置AN5116-02设备的IP地址为222.190.41.57/24，网关为222.190.41.1，并且通过上联卡端口29:4Tag方式进行访问，网管流VLAN ID为3560。

Admin#cd serviceAdmin\service#set manage vlan inputport 3560 29:4 taggedAdmin\service#set manage ip 222.190.41.57/24 222.190.41.1（2）配光口及速率Admin#cd deviceAdmin\device#set uplink port 29:4 auto disableAdmin\device#set uplink port 29:4 speed 1000 duplex fullANM2000网管配置1、建立管理域（1）在逻辑配置窗口，右击，选择“添加管理域”，点击“添加”。

（2）在逻辑配置窗口，“管理域1”上右击，选择“添加架式设备－EPON－添加EPON （AN5116_02）系统”，修改其中数据如下：（3）在逻辑配置窗口，“小行”上右击，选择“增加模块”，修改模块名如下：（4）在工具栏中，选择“保存数据到数据库”，进行保存：（5）然后进入编辑模式：（6）在逻辑配置窗口，“小行”上右击，选择“配置和命令－校时”，成功后关闭窗口。

（7）在逻辑配置窗口，“小行”上右击，选择“检测物理配置”，点击“检测物理配置”按钮，成功后关闭窗口。

2、配置OLT数据（1）在逻辑配置窗口，右击“GSWC[9]”，选择“配置－局端VLAN”，增加局端VLAN：<1>追加VLAN，输入需要添加的行数。
