欧姆定律测试题及答案经典

可编辑修改精选全文完整版欧姆定律练习题(含答案)经典一、欧姆定律选择题1．如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管。

闭合开关，待弹簧测力计示数稳定后，将滑动变阻器的滑片缓慢向右移动的过程中，下列说法正确的是（）A. 电压表示数变大，电流表示数也变大B. 电压表示数变小，电流表示数也变小C. 螺线管上端是N极，弹簧测力计示数变小D. 螺线管上端是S极，弹簧测力计示数变大【答案】C【解析】【解答】由图知道，定值电阻R0与滑动变阻器、螺线管串联，电压表测量的是R 两端的电压；当将滑动变阻器的滑片P向右滑动时，滑动变阻器R阻值变小，由串联电路电阻的特点可知，则电路中的总电阻变小，电路的电流变大，由串联电路分压特点得电压表示数变小，通电螺线管的磁性增强，由右手螺旋法则判断螺线管的上端为N极，和上面的磁极相互排斥，通电螺线管的磁性增强，排斥力变大，弹簧测力计示数变小。

故答案为：C。

【分析】（1）影响电磁铁磁性强弱的因素有：电流的大小、线圈的匝数、有无铁芯。

线圈的匝数一定，电流越大磁性越强；（2）运用安培定则（用右手握螺线管，让四指弯向螺线管中电流方向，则大拇指所指的那端就是螺线管的北极）判断通电螺线管的极性；（3）磁极间的相互作用：同名磁极相互排斥，异名磁极相互吸引。

（4）当变阻器R的滑片缓慢向右移动，滑动变阻器接入电路的电阻变小，根据欧姆定律和串联电路电压的特点可知电路电流表和电压表示数的变化.2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。

《欧姆定律》单元测试题一、单选题（本题包括10小题，每小题3分，共30分。

）1.电阻R 1、R 2并联接在电源上，下列说法正确的是( ) A ．并联电路的总电阻，等于各并联导体的电阻的倒数之和 B ．当R 1变大时，总电阻也变大 C ．电源电压变大时，总电阻也变大 D ．干路中的电流变大时，总电阻也变大2.几位同学学习了欧姆定律后，根据I =UR ，导出了R =UI ，于是他们提出了以下几种看法，你认为正确的是( )A ．导体电阻的大小跟通过导体的电流成反比B ．导体电阻的大小跟加在导体两端的电压成正比C ．导体电阻的大小跟通过导体的电流和加在导体两端的电压无关D ．导体两端不加电压时，导体的电阻为零3.用图所示的电路研究电流与电阻的关系时，将电阻R 由5Ω更换为10Ω，闭合开关，接下来的正确操作是( )A ．直接读出电压表和电流表的示数B ．保持R'的滑片P 位置不变，调高电源电压C ．将R'的滑片P 向左移动，使电流表的示数保持不变D ．将R'的滑片P 向右移动，使电压表的示数保持不变4.小华只有一块电流表，他想测出定值电阻Rx 的阻值，设计了如图所示的电路，电源两端的电压保持不变，定值电阻R 0=30Ω。

只闭合开关S 、S 1，电流表示数I 1=0.2A ；只闭合开关S 、S 2，电流表示数I 2=0.3A 。

则Rx 的阻值为( )A ．15ΩB ．20ΩC ．45ΩD ．60Ω5.在如图所示的电路中，电源电压为6V ，R 1=3Ω，R 2=6Ω,闭合开关S ，下列说法正确的是 ( )A ．通过R 1的电流为1AB ．R 1两端的电压为3VC ．干路中的电流为3AD ．电路的总电阻为9Ω6.在探究“电流与电阻的关系”实验中，小明根据实验数据在坐标纸上描点作出了I −1R 的关系图像，分析该图像可知( )A ．实验过程中，控制导体两端的电压为2V 不变B ．当导体中电流为0时，导体的电阻也为0C ．当导体的电阻为0.2Ω时，通过导体的电流为0.4AD ．当导体两端电压一定时，导体中的电流与导体的电阻成正比7.定值电阻R 1、R 2，它们I-U 图线如图所示，若R 1、R 2串联后的总电阻为R 串，并联后的总电阻为R 并，则关于R 串、R 并的I-U 图线所在的区域，下列说法中正确的是( )．A ．R 串在Ⅰ区域，R 并在Ⅲ区域B ．R 串在Ⅲ区域，R 并在Ⅰ区域C ．R 串在Ⅰ区域，R 并在Ⅱ区域D ．R 串在Ⅱ区域，R 并在Ⅲ区域8.在科学实验时，为了减小误差或寻找普遍规律，经常需要进行反复多次实验： ①“测量物体的长度”时，多次测量；②“研究杠杆的平衡”时，改变动力(臂)和阻力(臂)，多次测量； ③“研究串、并联电路的电流特点”时，换用不同定值电阻，多次测量；④“用电压表和电流表测导体的电阻”时，多次测量电阻两端电压和通过电阻的电流值； 上述实验中寻找普遍规律的是( ) A. ①② B. ①③ C. ②④ D. ②③9.如图所示,电源电压不变,闭合开关,当滑动变阻器滑片P 向左移动时,下列判断正确的是( )A ． 示数变大, 示数变小, 示数不变B ． 示数变大, 示数变小, 示数变大C ． 示数变小, 示数变大, 示数变小D ． 示数变小, 示数变小, 示数变大10.如图所示的电路中，闭合开关后一灯亮，另一灯不亮，电流表有示数，电压表无示数，其原因可能是( )A．L1短路B．L1断路C．L2短路D．L2断路二、填空题（本题包括7小题，每小题2分，共14分）11.如图所示的电路中，电源电压恒定，灯丝的电阻RL 不随温度变化，开关S1闭合，电流表的示数为I1，再闭合开关S2，小灯泡的亮度 (选填“变亮”、“变暗”或“不变”)，电流表的示数为I2，若I1:I2=2:3，则RL:R= 。

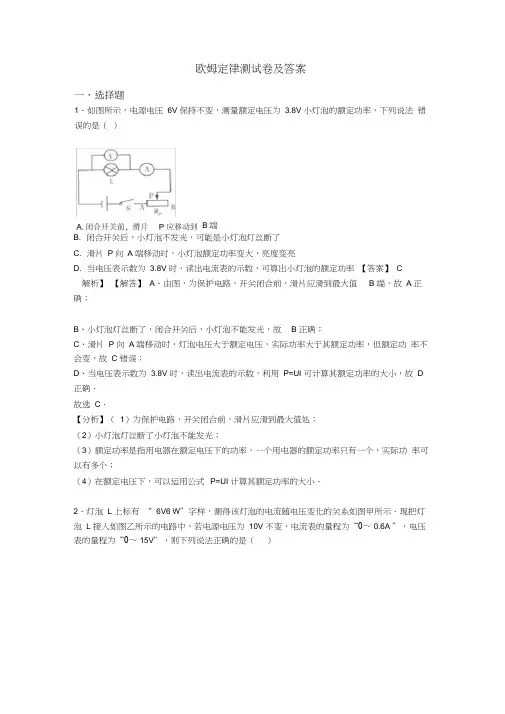

欧姆定律测试卷及答案一、选择题1．如图所示，电源电压 6V 保持不变，测量额定电压为 3.8V 小灯泡的额定功率，下列说法 错误的是（ ）B. 闭合开关后，小灯泡不发光，可能是小灯泡灯丝断了C. 滑片 P 向 A 端移动时，小灯泡额定功率变大，亮度变亮D. 当电压表示数为 3.8V 时，读出电流表的示数，可算出小灯泡的额定功率 【答案】 C 解析】 【解答】 A 、由图，为保护电路，开关闭合前，滑片应滑到最大值 确；B 、小灯泡灯丝断了，闭合开关后，小灯泡不能发光，故 B 正确；C 、滑片 P 向 A 端移动时，灯泡电压大于额定电压，实际功率大于其额定功率，但额定功 率不会变，故 C 错误；D 、当电压表示数为 3.8V 时，读出电流表的示数，利用 P=UI 可计算其额定功率的大小，故 D 正确．故选 C ．【分析】（ 1）为保护电路，开关闭合前，滑片应滑到最大值处；（2）小灯泡灯丝断了小灯泡不能发光；（3）额定功率是指用电器在额定电压下的功率，一个用电器的额定功率只有一个，实际功 率可以有多个；（4）在额定电压下，可以运用公式 P=UI 计算其额定功率的大小．2．灯泡 L 上标有 “ 6V6 W ”字样，测得该灯泡的电流随电压变化的关系如图甲所示．现把灯 泡 L 接入如图乙所示的电路中，若电源电压为 10V 不变，电流表的量程为 “0～ 0.6A ”，电压 表的量程为 “0～ 15V ”，则下列说法正确的是（ ）B 端，故 A 正 B 端B. 当电流表示数为0.4A 时，电压表的示数为9VC. 灯泡L 的电阻值随电压表的示数的增大而增大D. 为了保证电路安全，整个电路消耗的最大功率为10W【答案】B【解析】【解答】解：A、灯泡正常发光时的电压U L=6V，因为串联电路中总电压等于各分电压之和，所以，灯泡L 正常发光时，电压表的示数：U R=U﹣U L=10V﹣6V=4V，故 A 错误；B、由图象可知，当I=0.4A 时，U L=1V，所以U R=U﹣U L=10V﹣1V=9V．故 B 正确；C、灯泡的电阻随温度的升高而增大，即灯泡两端的电压越大时，实际功率越大，温度越高，电阻越大，因电压表的示数越大时，灯泡两端的电压越小，所以，灯泡的电阻随两端的电压增大而减小．故 C 错误；D、由图象可知，当灯泡正常发光（U L=6V）时，电路中的电流为1A>0.6A ，所以电路中的最大电流为I=0.6A，电路消耗的最大电功率P max=UI max=10V× 0.6A=6W．故 D 错误．故选B．【分析】由电路图可知，灯泡L与滑动变阻器R 串联，电压表测R 两端的电压，电流表测电路中的电流；（1）灯泡正常发光时的电压和额定电压相等，根据欧姆定律求出电压表的示数；（2）根据图象读出当电流表示数为0.4A 时，灯泡两端的电压，根据电阻的串联特点求出电压表的示数；（3）灯泡两端的电压越大时，实际功率越大，温度越高，电阻的越大，根据串联电路的电压特点可知电压表示数增大时灯泡两端的电压变化，进一步得出灯泡电阻与电压表示数之间的关系；（4）根据图象可知灯泡正常工作时的额定电流，并与电流表的量程相比较得出电路的最大电流，即可判断灯泡是否能正常工作；根据P=UI 求出电路消耗的最大电功率．3．下图是某同学设计的测风速的装置，图中探头、金属杆和滑动变阻器的滑片P 相连，可上下移动．现要求：当风吹过探头时，滑动变阻器的滑片P 向上移动，且风速增大时电压表的示数增大．以下四个图中符合要求的是（）【解析】 【解答】解： AD ．探头上平下凸，当风吹过探头时，探头下方空气的流速大于上 方空气的流速，探头下方空气压强小于上方空气压强，产生向下的压力差使弹簧压缩，滑 片下移，故 AD 不符合题意；BC ．探头上凸下平，当风吹过探头时，探头上方空气的流速大于下方空气的流速，探头下 方空气压强大于上方空气压强，产生向上的压力差使弹簧伸长，滑片上移，R 2 接入电路中的电阻变小，电路中的总电阻变小；由 I= 可知，电路中的电流变大， 由 U=IR 可知， R 1两端的电压变大，即 B 选项中电压表的示数变大，故 B 符合题意； 因串联电路中总电压等于各分电压之和，所以， R 2两端的电压变小，即 C 选项中电压表的示数变小，故 C 不符合题意． 故选 B ．【分析】根据流体压强与流速的关系（流速越快的地方压强越小）判断产生压力的方向， 然后判断滑片移动的方向确定接入电路中电阻的变化，根据欧姆定律可知电路中电流的变 化和定值电阻两端的电压变化，根据串联电路的电压特点和滑动变阻器两端的电压变化． 本题是力学和电学的综合题，涉及到串联电路的特点和欧姆定律的应用，会利用流体压强 和流速的关系是解题的关键．S 1、 S 2 闭合，甲、乙两表为电压表时，两表示数之比 U 甲：U 乙=4： 1；当开关 S 1 闭合、 为（ ）A. 4：3 B . 3：2 C . 3：4 D . 3：l【答案】 C【解析】 【解答】由电路图知道，当 S 1、 S 2 闭合时，若甲乙两表为电压表，则两电阻串 联，并且甲测电源的电压，乙测 R 2 两端的电压，由串联电路电流特点和 I=U/R 知道： U 甲4．如图所示，电源电压恒定。

第十七章欧姆定律测试卷一、选择题(每题4分，共40分)1．关于导体中的电流跟导体两端的电压和导体的电阻之间的关系，下列说法正确的是( )A．导体中的电流跟导体两端的电压成正比B．导体中的电流跟导体的电阻成反比C．在电压一定时，导体中的电流跟这段导体的电阻成反比D．导体的电阻与导体中的电流成反比，跟导体两端的电压成正比2．如图所示的电路中，R1<R2，闭合开关S后，电阻R1、R2两端的电压分别为U、U2，通过两个电阻的电流分别为I1、I2。

下列判断中正确的是( )1A．I1＝I2B．I1>I2C．U1＝U2D．U1>U23．如图所示，电路中R1的阻值为6 Ω，闭合开关S，电流表A1的示数为1.2 A，的示数为0.3 A，则R2的阻值是( )电流表A2A．18 ΩB．24 ΩC．6 ΩD．3 Ω4．如图所示是甲、乙两个电阻的电流I与电压U的关系图像，将它们并联接入电路，下列说法正确的是( )A．通过甲的电流大于通过乙的电流B．通过甲的电流小于通过乙的电流C．甲、乙并联的总电阻随它们两端电压的升高而减小D．甲、乙并联的总电阻随它们两端电压的升高而增大5．如图所示是一种自动测定油箱内油面高度的装置，R是转动式滑动变阻器，它的金属滑片P是杠杆的一端。

下列说法正确的是( )A．电路中R和R0是并联的B．油量表是由电流表改装而成的C．油位越高，通过R的电流越大D．油位越低，R两端的电压越小6．通过定值电阻甲、乙的电流与其两端电压的关系图像如图5所示。

现将甲和乙并联后接在电压为3 V 的电源两端。

下列分析正确的是( )A. R 甲∶R 乙＝2∶1B. U 甲∶U 乙＝2∶1C. I 甲∶I 乙＝2∶1D. I 乙∶I 甲＝2∶17．如图电路中(R 0)，不能测出R x 阻值的是( )8．如图所示的电路，电源电压保持不变。

当开关S 闭合时，滑动变阻器的滑片由中点向右滑动的过程中，下列说法正确的是( )A ．电流表A 1示数变小，电流表A 2示数不变B ．电流表A 1示数不变，电流表A 2示数变小C ．电流表A 1示数变大，电流表A 2示数变小D ．电流表A 1示数变小，电流表A 2示数变大9．在如图所示的电路中，闭合开关S ，灯L 不亮，电压表有示数，若电路故障在灯L 或电阻R 上某一处，对于故障的分析，下列判断正确的是( ) A ．一定是电阻R 断路B ．用导线连接R 两端，根据灯的亮暗可以检测出故障原因C ．在电路中再串联一个电流表，根据电流表有无示数可以检测出故障原因D ．在L 两端再并联一个电压表，根据电压表有无示数可以检测出故障原因10．如图甲所示是一个用电压表的示数反映温度变化的电路原理图，其中电源电压U ＝4.5 V 且保持不变，电压表量程为0～3 V ，R 0是300 Ω的定值电阻，R t 是热敏电阻，其电阻随环境温度变化的关系如图乙所示。

欧姆定律练习题及答案一、选择题1.一个电阻器接在电压为10V的电路中，电阻值为5Ω，通过该电阻的电流强度为多少？A. 0.2AB. 2AC. 10AD. 50A答案：B. 2A2.一个电源电压为20V，电流为5A，通过一个电阻的电流强度为2A，这个电阻的阻值是多少？A. 2ΩB. 4ΩC. 5ΩD. 10Ω答案：B. 4Ω3.一根电线的电阻为10Ω，通过该电阻的电流为2A，求通过这根电线产生的电功率是多少？A. 2WB. 4WC. 10WD. 20W答案：D. 20W二、填空题1.一个电阻为6Ω的电路中，通过的电流强度为3A，求电压的大小是多少？答案：18V2.一个电源电压为12V，通过一个电阻的电流强度为4A，求该电阻的阻值是多少？答案：3Ω3.一个电流为2A的电路中，电压为10V，求电阻的阻值是多少？答案：5Ω三、计算题1.一个电源电压为30V，通过一个电阻的电流为2A，求该电阻的阻值是多少？答案：15Ω解析：根据欧姆定律公式：U = R * I其中，U为电压，R为阻值，I为电流强度。

将已知值代入公式，得到：30 = R * 2解得：R = 15Ω2.一个电阻为8Ω的电路中，通过的电流强度为4A，求电压的大小是多少？答案：32V解析：同样根据欧姆定律公式：U = R * I将已知值代入公式，得到：U = 8 * 4解得：U = 32V3.一个电流为5A的电路中，电压为15V，求电阻的阻值是多少？答案：3Ω解析：根据欧姆定律公式：U = R * I将已知值代入公式，得到：15 = R * 5解得：R = 3Ω总结：欧姆定律是电学基础中的重要定理，它描述了电流、电压和电阻之间的关系。

根据欧姆定律，电流强度与电压成正比，与电阻成反比。

通过一些练习题的计算，我们可以更加熟练地运用欧姆定律进行电路中电流、电压和电阻的计算。

文章使用了选择题、填空题和计算题等不同形式的问题来测试读者对欧姆定律的理解和运用能力。

中考物理复习《欧姆定律》专项测试卷(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示的坐标图，如果可以给这个坐标图的横纵坐标加上一些适当的物理量及单位，可以用来说明A．匀速直线运动中速度与所运动路程的关系B．导体的电阻与其两端的电压的关系C．燃料完全燃烧放出的热量与质量的关系D．晶体加热时温度与时间的关系2．如图所示，电源电压为4.5V，电压表量程为“0∼3V”电流表量程为“0∼0.6A”，滑动变阻器规格为“10Ω0.5A”，小灯泡L标有“2.5V0.5A”（灯丝电阻不变）。

在保证电路安全的情况下，移动滑动变阻器的滑片，下列说法正确的是（）A．小灯泡的电阻为10ΩB．电压表示数变化范围是1.5V∼3VC．滑动变阻器连入电路的阻值变化范围是4Ω∼10ΩD．电流表示数变化范围是0.2∼0.5A3．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图（甲）所示。

把它们串联在电路中，如图（乙）所示。

闭合开关S，这时电流表的示数为0.2A，则电源电压和元件B的电功率分别是（）A．2.0V0.8W B．4.5V0.5WC．2.5V 1.0W D．4.5V 1.0W4．如图所示电路，电源电压一定。

电阻R1的阻值为R2的2倍。

当开关S1、S2都闭合时，电流表A1的示数为I1，电流表A2的示数为5I1。

当开关S1、S2都断开时，电流表A1的示数为I1′。

则I1′与I1之比为（）A．6∼11B．2∼7C．1∼7D．3∼75．如图所示，电源电压恒定，闭合开关S，向右移动滑动变阻器滑片的过程中，关于电流表、电压表示数的变化情况，下列判断正确的是（）A．电流表示数变小，电压表示数不变B．电流表示数变小，电压表示数变大C．电流表示数变大，电压表示数变小D．电流表示数变大，电压表示数变大6．如图所示，AB为铅笔芯，其电阻与长度成正比，c为铅笔芯的中点，在滑片P从c向d端滑动过程中，下列说法正确的是（）A．电路的总电阻逐渐增大B．A1、A2的示数同时增加C．A1示数变化量大于A2示数变化量D．A1示数变化量小于A2示数变化量R阻值的四种电路，电源电压恒定且未知，7．如图是学校兴趣小组利用实验室常用仪器设计测量未知电阻xR0是已知阻值的定值电阻，滑动变阻器R最大阻值未知，实验中只能闭合或断开开关及移动滑动变阻器滑片，其中能够测量出x R阻值的电路（）A．只有∼∼B．只有∼∼C．只有∼∼∼D．∼∼∼∼8．如图所示，是小明测量未知电阻R x的实验电路，电源电压不变，其中R0为阻值已知的定值电阻．当闭合开关S1和S2时，电流表的示数为I1；当只闭合开关S1时，电流表的示数为I2．则下列四个选项中，R x的表达式正确的是（）A．R x=B．R x=C．R x=R0D．R x=R09．某同学在只有电流表或电压表的情况下想测量未知电阻R X的阻值，其中电源电压不变且未知，定值电阻的阻值和滑动变阻器的最大阻值均已知。

1.有两个电阻R1和R2串联在电路中, 它们的阻值之比是5: 3, 则通过它们的电流之比是 , 它们两端的电压之比是。

若它们并联在电路中则通过它们的电流之比是 , 它们两端的电压之比是。

2.如图所示, 电阻R1与电阻R2串联后, 它们的总电阻是100Ω, 已知R2＝60Ω, 电压表的示数为10V, 则通过R1的电流为______A,R2两端电压是V 。

3.一段导体两端电压为12V, 导体中的电流是2A, 则此导体本身的电阻为Ω；如果电压降为6V, 导体中的电流是 A；电压降为0, 导体的电阻等于。

4.如图所示的电路, 电源电压保持不变, R1是定值电阻, R2是滑动变阻器。

当开关S 闭合, 滑片由b端向a端移动的过程中, 电流表示数 , （变大、变小、不变）电压表示数与电流表示数的比值。

（变大、变小、不变）5.两只定值电阻，甲标有“10. 1A”，乙标有“15. 0.6A”，把它们串联在同一电路中，电路中允许通过的最大电流.. A，两端允许加的最大电压...V. 6.一个电铃正常工作时的电流为0.5A, 电阻为 9Ω, 现把它接入电压为10V的电路中, 为使电铃能正常工作, 应____联一个阻值为______欧的电阻。

7．将电阻Rl与R2并联后接在电源两端时, 通过它们的电流之比为3∶2, 则它们的电阻之比为________。

若把它们串联起来接在电源两端, 那么通过它们的电流之比为________,电压之比为_________。

8. 如图所示, 电源电压不变, 当滑动变阻器滑片P向右移动时, 电压表V的示数变（“大”或“小”或“不变”） , 电流表A1的示数变（“大”、“不变”或“小”） , A2的示数变（“大”或“小”）。

9.有两个定值电阻, 甲标有“10Ω 1Ａ”, 乙标有“12Ω0.5Ａ”, 为使电阻不被烧坏, 若把它们串联起来, 串联电路两端允许加的最大电压为V。

；若把它们并联起来, 干路中的最大电流为A。

物理欧姆定律题20套(带答案)一、欧姆定律选择题1．如图甲所示，电源电压恒为9V，滑动变阻器的最大阻值为100Ω，电流在0.1A~0.4A之间时电子元件均能正常工作．若通过此电子元件的电流与其两端电压的关系如图乙所示，则下列判断正确的是（）A. 电子元件工作时，电阻保持不变B. 为使电子元件处于正常工作状态，变阻器的阻值范围应控制在12.5Ω~70ΩC. 当P在中点时，电子元件与滑动变阻器的电压之比为1︰1D. 电子元件处于正常工作状态时，电路消耗的最小功率为3.6W【答案】 B【解析】【解答】（1）从图象可知，电子元件的电阻是在变化的，故A错误；（2）电子元件处于正常工作状态时，电路电流最小为0.1A，电子元件两端的最小电压为2V，所以滑动变阻器两端的最大电压为U1=9V-2V=7V，此时滑动变阻器接入电路的电阻最大，R大===70Ω，电路电流最大为0.4A，电子元件两端的最大电压为4V，所以滑动变阻器两端的最小电压为U2=9V-4V=5V，滑动变阻器接入电路的电阻最小，R小===12.5Ω．所以滑动变阻器的阻值范围应控制在12.5欧～70欧，故B正确；（3）因为电子元件与滑动变阻器串联，通过的电流相等，所以电子元件与滑动变阻器串联两端的电压之比就等于两电阻之比，因无法判断电子元件与滑动变阻器电阻的大小关系，所以无法判断它们两端电压的关系，故C错误；（4）当电路消耗的功率最小时，电路电流最小，为I小=0.1A，电路消耗的最小功率P=UI小=9V×0.1A=0.9W，故D错误．故选B．【分析】（1）从图象可知，电流与电子元件两端的电压不是正比关系，电子元件处于正常工作状态时，电路消耗的最小功率根据公式P=UI可求．（2）当P在中点时，无法判断电子元件与滑动变阻器电阻的大小关系，根据电阻的分压特点可知无法确定当P在中点时电子元件与滑动变阻器的电压之比．（3）由图象可知，电路电流最小为0.1A，电流最大为0.4A，找到对应的电压，根据串联电路电压的规律求出滑动变阻器两端的电压，进一步求出滑动变阻器接入电路的电阻．2．如图所示电路，电源电压不变，闭合开关S，当滑片P置于变阻器的B端时，电压表的示数为6V，在10s内定值电阻R1产生的热量为36J；当滑片P置于变阻器的中点时，电压表的示数变化了2V．下列结果正确的是（）A. R1先后两次消耗的电功率之比为3：4B. 滑动变阻器R2的最大阻值为10ΩC. 电源电压为10VD. R1的阻值为20Ω【答案】 B【解析】【解答】由电路分析可知，R1与滑动变阻器串联，电压表测量滑动变阻器两端的电压，当滑片P置于变阻器的B端时滑动变阻器的阻值最大，根据Q= 得R2= =10Ω，B符合题意；滑片P置于变阻器的B端时电路中的电流I1= =0.6A，U总=U1+U2=0.6AR1+6V……①,当R1=10Ω时电压表的示数=6V-2V=4V，此时电路中的电流I’= =0.8A，U总=U1+U2=0.8AR1+4V……②，根据P=I2R得P1：P1’=（0.3A）2R1：（0.4A）2R1=9：16，A不符合题意；解由①②组成的方程组得：电源电压为12V、R1的阻值为10Ω，C、D不符合题意。

可编辑修改精选全文完整版物理欧姆定律专题练习(及答案)含解析一、欧姆定律选择题1．在综合实践活动课上，小明把一只用半导体材料制成的电阻R x与滑动变阻器R串联接在电压恒为6V的电路中，如图甲所示．闭合开关，滑动变阻器的滑片P由a端向b端移动的过程中，电流表和电压表示数变化情况如图乙所示，针对该实验过程，下列结果正确的是（）A. R x是定值电阻，其阻值为6ΩB. 电路消耗的最小功率为0.6WC. 滑动变阻器的最大阻值为50ΩD. 当P从a端移向b端时，R x的阻值变大【答案】 B【解析】【解答】由电路图可知，电阻R x与滑动变阻器R串联，电压表测滑动变阻器两端的电压；当滑动变阻器的滑片P位于a端，滑动变阻器接入电路的阻值最大，电路总电阻最大，电路中的电流最小，由图象可知，最小电流I最小=0.1A，电路消耗的功率最小：P最小=UI最小=6V×0.1A=0.6W，故B正确.当电路中的电流最小时，对应电压表示数U滑=4.5V，由欧姆定律得，滑动变阻器的最大阻值：，故C错误.根据串联电路电压规律可知，电阻R x两端的电压：Ux=U-U滑=6V-5.0V=1V，此时R x的阻值：当滑动变阻器的滑片P位于b端，滑动变阻器接入电路的阻值为零，电路总电阻最小，电路中的电流最大，由图象可知，最大电流I最大=1.0A，则电阻R x两端的电压：U x′=U=6V，此时R x的值由上述可知，R x不是定值电阻，故A错误.当P从a端移向b端时，R x的阻值变小，故D错误.故答案为：B.【分析】分析电路图确定滑动变阻器和R x的连接方式及电压表所测的电压，分析出滑片在a端和b端时滑动变阻器应用的阻值，由图象乙确定出对应的电流值，由欧姆定律和电功率的公式进行计算即可解答.2．有两只分别标有”6V3W“和”9V3W“的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A. L1和L2正常工作时的电流一样大B. L1和L2串联在一起同时使用时，两灯一样亮C. L1和L2并联在一起同时使用时，两灯消耗的功率一样大D. 将L1串联在一个12Ω的电阻，接在电源电压为12V的电路中，L1也能正常发光【答案】D【解析】【解答】解：A．由P=UI可得，两灯泡正常发光时的电流分别为：I1= = =0.5A，I2= = = A，所以两灯泡正常发光时的电流不一样，故A错误；B．由P=UI= 可得，两灯泡的电阻分别为：R1= = =12Ω，R2= = =27Ω，两灯泡串联时通过的电流相等，但灯泡的电阻不同，由P=I2R可知，两灯泡的实际功率不相等，亮度不同，故B错误；C．L1和L2并联在一起同时使用时，它们两端的电压相等，但灯泡的电阻不同，由P= 可知，两灯泡消耗的电功率不相等，故C错误；D．将L1串联在一个12Ω的电阻时，电路中的总电阻R总=R1+R=12Ω+12Ω=24Ω，电路中的电流I= = =0.5A，因电路中的电流和灯泡L1正常发光时的电流相等，所以L1能正常发光，故D正确．故选D．【分析】（1）灯泡正常发光时的电压和额定电压相等，根据P=UI求出两灯泡的正常发光时的电流，然后比较两者的关系；（2）根据P=UI= 求出两灯泡的电阻，根据串联电路的电流特点和P=I2R比较两灯泡的实际功率关系，实际功率大的灯泡较亮；（3）L1和L2并联在一起同时使用时，它们两端的电压相等，根据P= 比较两灯泡消耗的电功率关系；（4）将L1串联在一个12Ω的电阻时，根据电阻的串联和欧姆定律求出电路中的电流，然后与灯泡L1正常发光时的电流相比较判断其是否能正常发光．3．如图所示的电路，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响．下列说法正确的是（）A. 小灯泡变亮B. 电流表示数变大C. 电压表示数变小D. 电路的总功率不变【答案】D【解析】【解答】解：因电压表的内阻很大、在电路中相当于断路，所以，滑片移动时，接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，由I= 可知，电路中的电流不变，即电流表的示数不变，故B错误；因灯泡的亮暗取决于实际功率的大小，所以，由P=I2R可知，灯泡的实际功率不变，亮暗不变，故A错误；由P=UI可知，电路的总功率不变，故D正确；当滑片P向左移动时，电压表并联部分的电阻变大，由U=IR可知，电压表的示数变大，故C错误．故选D．【分析】根据电压表的内阻很大、在电路中相当于断路可知滑片移动时接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，根据欧姆定律可知电路中电流的变化，根据P=I2R可知灯泡实际功率的变化，进一步判断亮暗的变化，根据P=UI可知电路总功率的变化，根据滑片的移动可知滑片右侧部分电阻的变化，根据欧姆定律可知电压表示数的变化．4．对于某一确定的导体，影响该导体电流大小的物理量是（）A. 通电时间B. 电荷量C. 电压D. 质量【答案】 C【解析】【解答】解：（1）由欧姆定律可知，对于某一导体，通过导体的电流与导体两端的电压成正比，所以对于某一确定的导体，通过导体电流大小决定于导体两端的电压，故C正确；（2）导体电阻和电压决定了通过导体的电流大小，即在一定时间内通过导体横截面的电荷量的多少，电流的大小与质量无关，故ABD错误．故选C．【分析】对于某一导体，电阻一定，通过导体的电流与导体两端的电压成正比，据此分析选择．5．在如图所示电路中，电源电压相同且不变，电路元件均完好，电流表A1的示数比A2大，下列方案中有可能使两电流表示数相同的有（）方案：①用一个更小的电阻替换R3②将如图（a）中的R2与（b）中的R1互换③用一个更大的电阻替换R2④将如图（a）中的R1与（b）中的R3互换A. 0个B. 1个C. 2个D. 3个【答案】C【解析】【解答】a图R1、R2并联，电流表A1在干路上，b图R1、R3串联，电源电压相同且不变，电流表A1的示数比A2大，要使两电流表示数相同，可以减小A1的示数或者增大A2的示数，根据欧姆定律可知，可以用一个更小的电阻替换R3或者用一个更大的电阻替换R2，故①③符合题意；因R1、R2、R3的大小未知，故②④不确定。
