• LM2575HVT-3.3 LM2575HVT-5.0 LM2575HVT-12 LM2575HVT-15 LM2575HVT-ADJ 1.23V to 37V)
5V简易开关电源稳压器(1A) 12V简易开关电源稳压器(1A) 15V简易开关电源稳压器(1A) 简易开关电源稳压器(1A可调
3.3V简易开关电源稳压器(1A) 5V简易开关电源稳压器(1A) 12V简易开关电源稳压器(1A) 15V简易开关电源稳压器(1A) 简易开关电源稳压器(1A可调
⑶78/79系列的稳压集成块的极限输入电压是 36V，最低输入电压为输出电压的3-4V以上。
2、LM317、LM337
• LM317L (0.1A)
三端正可调1.2V to 37V稳压器
• LM317T (1.5A)
三端正可调1.2V to 37V稳压器
• LM337K (1.5A)
三端可调-1.2V to -37V稳压器
LM2576
• LM2576T-3.3 • LM2576T-5.0 • LM2576T-12 • LM2576T-15 • LM2576T-ADJ
1.23V to 37V) • LM2576HVT-3.3 • LM2576HVT-5.0 • LM2576HVT-12 • LM2576HVT-15 • LM2576HVT-ADJ
⑴当输出功率过大时应加散热片，以免烧毁芯片。
⑵芯片的in和out间的压差不能超过35V，
⑶芯片使用时,如果R2并联一个电容,可以大幅提高抵抗谐波的能力.并联一个电容的同时,应该多加一个二极管,使得电容放电时,保护芯片不受损坏。
LM2940
• LM2940CT-5.0 • LM2940CT-8.0 • LM2940CT-9.0 • LM2940CT-10 • LM2940CT-12 • LM2940CT-15

常用电源芯片使用演示文稿

常用电源芯片使用演示文稿
Байду номын сангаас
一、常用电源芯片分类
根据调整管的工作状态，我们常把稳压电源分成两类：
1、线性稳压电源
电压反馈电路工作在线性(放大)状态，线性稳压直流电源的特点是： ⑴输出电压比输入电压低； ⑵反应速度快，输出纹波较小； ⑶工作产生的噪声低； ⑷效率较低（现在经常看的LDO就是为了解决效率问题而出现的）； ⑸发热量大（尤其是大功率电源），间接地给系统增加热噪声
AMS1117的典型应用电路如下所示：
使用说明： ⑴对于所有应用电路均推荐使用输入旁路电容C1为10uF钽电容。 ⑵为保证电路的稳定性，在输出端接22uF钽电容C2。 ⑶若想进一步提高纹波抑制比可考虑使用可调电压版本，并在可调
端接旁路电容CAdj，推荐使用10uF左右的钽电容。22uF的输出电容基本可以满足在所有工作条件下，电路正常工作。CAdj值的选取满足2*Fripple*CAdj<R1
LM317和LM337的使用非常简单，仅需两个外接电阻来设置输出电压。此外它的线性调整率和负载调整率也比标准的固定稳压器好。常用封装有SO-8和 TO-92，如下图所示：
LM317典型应用电路如下图所示：
其中Cin和Cout是两个滤波电容，通过改变R1和R2的比率就可以改变输出端的电压。
Vout=1.25V（1+R2/R1）+Iadj*R2，但由于Iadj较小，通常情况下可忽略不计。
2、开关稳压电源
开关电源是指用于电压调整的管子工作在饱和和截止区，即开关状态。 ⑴输出纹波较线性电源要大, ⑵结构简单,成本低, ⑶效率高(市面上的开关电源的效率也可达 90%以上)在很多场合已经替代了线性电源,是未来电源发展的趋势。

触发器NE555的应用分析课件

多功能集成
为了满足不同的应用需求， NE555芯片也在向多功能集成方向发展。例如，将NE555芯片与其他芯片集成在一起，实现更复杂的功能。
NE555芯片的未来展望
01
更广泛的应用领域
随着科技的不断发展，NE555芯片的应用领域将更加广泛。除了传统的
定时器、振荡器、信号产生器等领域外，还将拓展到其他领域，如无线
发展。
06
参考文献参考文献来自NE555 Datasheet: This datasheet provides
detailed information about the NE555 IC, including its pinout, specifications, and operation.
NE555 Application Note: This
噪声和干扰问题
总结词
噪声和干扰问题可能影响NE555芯片的输出信号质量。
详细描述
在实际应用中，噪声和干扰可能来自各种来源，如电源噪声、电磁干扰等。这些因素可能影响NE555 芯片的输出信号质量，导致信号失真或不稳定。为了减小噪声和干扰的影响，可以采取一系列措施，如滤波、屏蔽等。
05
NE555芯片的发展趋势和未来展望
通讯、物联网等。
02
更智能化的控制
随着人工智能技术的不断发展，NE555芯片也将逐渐实现智能化控制。
通过与AI技术的结合，实现对各种应用场景的智能感知、智能控制和智
能优化。
03
更高效的生产工艺
随着制程技术的不断进步，NE555芯片的生产工艺也将更加高效。这将
有助于降低生产成本，提高生产效率，进一步推动NE555芯片的应用和
脉冲宽度调制（PWM）应用

常用模拟开关芯片型号与功能和应用介绍-PPT精选文档

无
注意：
AD7501，AD7502，AD7503 芯片都是单向多到
一的多路开关，即信号只允许从多个 (8个) 输入端向
一个输出端传送。
单八路模拟开关CD4051
• CD4051相当于一个单刀八掷开关，开关接通哪一通道，由输入的3位地址码ABC来决定。
当选通Ｅ为 1 时，而输入端Ａ为０时，则 S2 端为 1 ， S1端为０，这时ＶＴ1截止，VT2导通，输出端Ｂ为０，Ａ＝Ｂ，也相当于输入端和输出端接通。当选通端Ｅ为０时，这时ＶＴ1和ＶＴ2均为截止状态，电路输出呈高阻状态。从上面的分析可以看出，只有当选通端Ｅ为高电平时，模拟开关才会被接通，此时可从Ａ向Ｂ传送信息；当输入端Ａ为低电平时，模拟开关关闭，停止传送信息。
AD 7501
14 13 12 11 10 9
... ...
S1 S8
图3.7 AD7501（AD7503）芯片结构及引脚功能
片上所有逻辑输入与TTL／DTL及CMOS 电路兼容。
表3.1 AD7501真值表
A2
0 0 0 0 1 1 1 1 ×
A1
0 0 1 1 0 0 1 1 ×
A0
0 1 0 1 0 1 0 1 ×
二、常用的CMOS模拟开关集成电路
在模拟开关的集成过程中，晶体三极管和场效应晶体管均可用来做模拟开关的有源器件，实际上，由于场效应晶体管特性的对称性不存在残余电压等优点，所以在模拟开关中用的最多的还是场效应晶体管。 • 开关在电路中起接通信号或断开信号的作用。最常见的可控开关是继电器，当给驱动继电器的驱动电路加高电平或低电平时，继电器就吸合或释放，其触点接通或断开电路。 • CMOS模拟开关是一种可控开关，它不象继电器那样可以用在大电流、高电压场合，只适于处理幅度不超过其工作电压、电流较小的模拟或数字信号。

电源管理 IC培训讲义PPT课件

2007.02.06
1
概述:
• 任何电子设备都需要一个或几个输出电压恆定的直
流电源。通常的作法是将市电降压、整流、滤波、稳压、输出一直流电压供装置使用。
• 在电源集成运用中，电源管理IC有独到之处，应用
最广泛。下面就简要介绍一下有关电源管理IC的一些特征。
2
1.电源管理IC的分类：
集成稳压器的种类较多，可按以下几方面来分类
5
三端可调输出稳压IC（有正负输出电压两类）：
此处的三端是指电压输入端、电压输出端和电压调整端。在电压调整端外接电位器后可对输出电压进行调节，其主要特点是使用灵活。如正输出国标通用的LM117系列、（LM217、LM317）、LM123 系列、LM140系列、LM138系列、LM150系列等；与之对应的负输出也各有一个系列。这类稳压器的命名方法无明显规律，封装也各异。
恒流源
基准电压
误差放大
Байду номын сангаас
地
调整管安全工作区保护
短路保护过热保护
～～
调整管
Rsc 输出
Ra
Rb
图一：78××系列稳压器电路框图
10
Ui
恒流源基准电压
＋
－
保护
R1
Uo
R2
图二： LM317系列稳压器电路框图
低通滤波
功率转换
整流滤波
N1
～220V/50Hz
高压DC
整流滤波
N2
低压DC
脉宽调制
控制电路
如正输出的78××系列，78后面的数字代表该稳压IC输出的正电压数值，单位为V。例如7806既表示稳压输出为＋6V（相对于公共地端）；7812表示稳压输出为＋12V等。有的型号在前面和后面还有一个或几个英文字母，如W78××、AN78××、 L78××CV等等。前面的字母称“前缀”，一般是各生产厂家的代号；后边的称“后缀”，用以表示输出电压容差和封装外壳的类型等。如负输出的 79××系列，负输出与正输出比较，除输出电压为负电压、引脚排列不同外，其命名方法、外型等均与78××系列相同。

开关电源芯片HT2263、2269的基本运用(1)

设备，电子产品，照明产品等等，目前在中国市场上做得最多的是照明产品，包括节能灯(CFL，灯具(RLF)，交通信号灯和出口指示灯。目前全球计有七个国家参与美国环保署推动的能源之星计划，分别为美国、加拿大、日本、台湾、澳洲、新西兰、欧盟。
对于小型开关电源的标准如下：
Foxit PDF Document
二、开关电源的概念开关电源就是用通过电路控制开关管进行高速的导通与截止．将直流电转换为高频率的交流电提供给变压器进行变压，从而产生所需要的一组或多组电压的电源。 1、开关电源主要有以下特点：（1）.体积小、重量轻：由于没有工频变压器，所以体积和重量只有线性电源的20～30%。（2）.功耗小、效率高：功率晶体管工作在开关状态，所以晶体管上的功耗小，转化效率高，一般为60～70%，而线性电电源只有30～40%。
五、我们公司的AC-DC产品
产品型号 SP3706 SP3842 SP3843 SP7500 TL494 VIPER22A HT202 HT203 HT2262 HT2263 HT2268 HT2269 功能 PWM PWM PWM PWM PWM PWM+MOSFET PWM+三级管 PWM+三级管 PWM PWM PWM PWM Vin(AC) 85-264V 85-264V 85-264V 85-264V 85-264V 85-264V 85-264V 85-264V 85-264V 85-264V 85-264V 85-264V Vdd 4.8-5.3V 10－30V 10-30V 7-40V 7-40V 9-38V 4.8-9V 4.8-10V 11-30V 11-30V 12-23V 12-23V 启动电流 70uA 0.5mA 0.5mA 1mA 2.4mA 2.4mA 3uA 3uA 6.5uA 6.5uA 输出最大电振荡频率流/功率 10W 1A 1A 200mA 200mA 20W 5W 18W 30W 30W 100W 100W Adaptive 500KHz 500KHz 300KHz 300KHz 60KHz 66KHz 66KHz 65KHz 65KHz 65KHz 65KHz 封装 SOIC-8 SOIC-8 DIP8 SOIC-8 DIP8 SOIC-16 DIP-16 SOIC-16 DIP-16 DIP-8 DIP-8 DIP-8 SOT23-6 SOT23-6 SOIC-8 DIP8 SOIC-8 DIP8 备注

LM358芯片简介及应用ppt课件

***双电源时的三角波发生电路
uO
1 R3C
uO1(t2
t1) uO (t1)
uP1
R1 R1 R2
uO1
R2 R1 R2
uO
令uP1 uN1 0，将uO1 Uom代入，求出
UT
R1 R2
U OM
***双电源时的三角波发生电路
UT
1 R3C
U OM
T 2
(UT )
T 4R1R3C R2
▪ 输入电阻 ri ≥ 106Ω （很大）
▪ 输出电阻 ro ≤100Ω （很小）
运算放大器的电路模型
vO＝Avo(vP－vN)
（ V－＜ vO ＜V＋）
注意ri很大，所以两个管脚的输入电流约等于0 ------虚断注意ro很小，所以运放的输出端可视为理想电压源。
K 0 1 0 1R K 9 0 3R K 0 8 0 1R U1ALM358ANU1BLM358AN 17 CDDC CNNC AB VGGV 8484 2356 F 1 u 4 1C M 1R KK 57 77 4R4R CD CN VG 00 DD 4E8E DLDL 00 DD 3E7E D DLDL N K 0 G 3 0 1R 3 1 1 0 Q9 C 00 C DD V 6E2E DLDL K 0 2 0 1R 00 DD 1E5E DLDL
二、呼吸灯电路
Q1：整个电路是单电源的
通常情况下，运放是需要双电源，+Vcc和-Vss，而不是+Vcc 和Gnd
双电源时，若u+、u-皆为0v时，uo=0v，即输出不含有直流电压。采用单电源供电时，若u+、u-皆为0v时，uo≠0v，uo=½ Vcc，即输出包含了有直流电压。

芯片资料PPT

其他领域应用展望
物联网领域
物联网设备需要大量芯片支持，如传感器芯片、RFID芯片等。
汽车电子领域
汽车智能化、电动化趋势加速，对芯片需求不断增长，如自动驾驶芯片、车载娱乐系统芯片等。
医疗器械领域
医疗器械对芯片精度和稳定性要求极高，如心脏起搏器芯片、医
疗影像设备芯片等。
05
芯片产业链及竞争格局分析
产业链上游：原材料与设备供应商
原材料
主要包括硅片、光刻胶、化学气体、靶材等，这些原材料的质量直接影响到芯片的质量和性能。
设备供应商
芯片制造需要高精度的设备，如光刻机、刻蚀机、离子注入机等，这些设备的供应商在产业链上游占据重要地位。
产业链中游：芯片设计与制造企业
芯片设计
芯片设计是芯片产业链的核心环节，需要专业的芯片设计人才和先进的EDA工具。
行业标准制定
行业组织和企业积极参与芯片标准制定，推动产业规范化发展。
知识产权保护
加强知识产权保护力度，保障创新者的合法权益，促进技术创新和产业发展。
THANKS
感谢观看
混合信号芯片
同时包含模拟和数字电路的芯片，用于处理复杂的信号和控制任务。
芯片主要技术参数解析
封装形式
指芯片封装后的外观和尺寸，如DIP、QFP、BGA等。
工作电压与电流
芯片正常工作所需的电压和电流范围。
工艺制程
描述芯片制造过程中所使用的技术，如纳米级别表示晶体管尺寸大小。
引脚数
芯片上的引脚数量，决定了芯片与外部电路的连接能力。
完善的质量检测体系
建立全面的质量检测体系，对பைடு நூலகம்个生产环节进行严格把关，确保产品符合质量要求。

常用电源芯片使用 PPT

在LM317和LM337的使用过程中需要注意以下问题：
⑴当输出功率过大时应加散热片，以免烧毁芯片。
⑵芯片的in和out间的压差不能超过35V，
⑶芯片使用时,如果R2并联一个电容,可以大幅提高抵抗谐波的能力.并联一个电容的同时,应该多加一个二极管,使得电容放电时,保护芯片不受损坏。
3、LM2940
LM2940的典型应用电路如下所示：
当稳压芯片离电源滤波电路较远时应当加输入电容 C1。
输出电容Cout必须大于22uF，并且尽可能的靠近稳压芯片，以减少干扰。
4、AMS1117
AMS1117是一款低压差的线性稳压器，当输出 1A电流时，输入输出的电压差典型值仅为 1.2V。 AMS1117除了能提供多种固定电压版本外（Vout＝1.8V,2.5V,2.85V,3.3V,5V），还提供可调端输出版本，该版本能提供的输出电压范围为1.25V~13.8V。 AMS1117提供完善的过流保护和过热保护功能，确保芯片和电源系统的稳定性。
Vout=1.25V（1+R2/R1）+Iadj*R2，但由于Iadj较小，通常情况下可忽略不计。
LM337的典型应用电路如下图所示：
芯片的输出电压由R1和R2的比值决定，当固定R1 为120Ω时，其输出电压可由以下公式得出：
Vout=-1.25V*(1+R2/R1).当输入滤波电路离芯片的距离超过10cm时需加输入电容Cin.
⑵当需要一个能输出1.5A以上电流的稳压电源时，通常采用几块三端稳压电路并联起来，使其最大输出电流为N个1.5A，但应使用同一厂家、同一批次的产品。
⑶78/79系列的稳压集成块的极限输入电压是36V，最低输入电压为输出电压的3-4V以上。

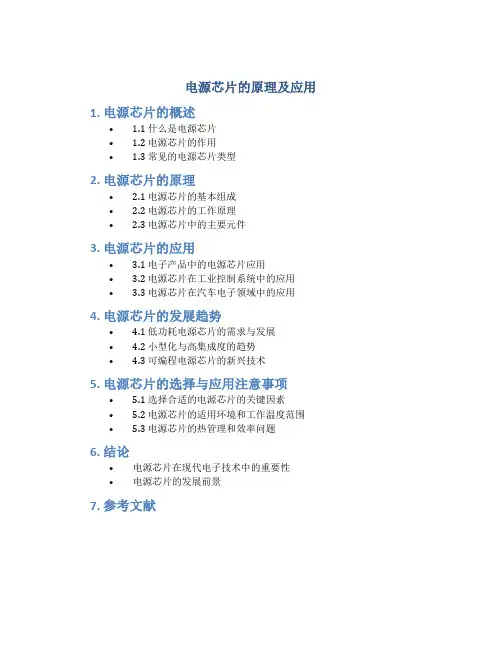

电源芯片的原理及应用

电源芯片的原理及应用1. 电源芯片的概述
• 1.1 什么是电源芯片
• 1.2 电源芯片的作用
• 1.3 常见的电源芯片类型
2. 电源芯片的原理
• 2.1 电源芯片的基本组成
• 2.2 电源芯片的工作原理
• 2.3 电源芯片中的主要元件
3. 电源芯片的应用
• 3.1 电子产品中的电源芯片应用
• 3.2 电源芯片在工业控制系统中的应用
• 3.3 电源芯片在汽车电子领域中的应用4. 电源芯片的发展趋势
• 4.1 低功耗电源芯片的需求与发展
• 4.2 小型化与高集成度的趋势
• 4.3 可编程电源芯片的新兴技术
5. 电源芯片的选择与应用注意事项
• 5.1 选择合适的电源芯片的关键因素
• 5.2 电源芯片的适用环境和工作温度范围
• 5.3 电源芯片的热管理和效率问题
6. 结论
•电源芯片在现代电子技术中的重要性
•电源芯片的发展前景
7. 参考文献。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

ppt课件
14
LM2940是输出电压固定的低压差三端稳压器，输出电流1A；输出电流1A时，最小输入输出电压差小于0.8V，能达到0.5V；当输出电流为100mA时，最小压差为0.1V。最大输入电压26V；工作温度-40～+125℃；内含静态电流降低电路、电流限制、过热保护、
电池反接和反插入保护电路。常用封装如下图所示：
ppt课件
4
1、78xx、79xx系列
• 78LXX • 78MXX • 78XX • 79LXX • 79MXX • 79XX
正XXV稳压器(100mA) 正XXV稳压器(500mA) 正XXV稳压器(1.5A) 负XXV稳压器(100mA) 负XXV稳压器(500mA) 负XXV稳压器(1.5A)
1.23 Vto 37V)
• LM2575HVT-3.3 3.3V简易开关电源稳压器(1A) LM2575HVT-5.0 5V简易开关电源稳压器(1A) LM2575HVT-12 12V简易开关电源稳压器(1A) LM2575HVT-15 15V简易开关电源稳压器(1A) LM2575HVT-ADJ 简易开关电源稳压器(1A可调1.23V to 37V)
ppt课件
12
在LM317和LM337的使用过程中需要注意以下问题：
⑴当输出功率过大时应加散热片，以免烧毁芯片。
⑵芯片的in和out间的压差不能超过35V，
⑶芯片使用时,如果R2并联一个电容,可以大幅提高抵抗谐波的能力.并联一个电容的同时,应该多加一个二极管,使得电容放电时,保护芯片不受损坏。
ppt课件
40CT-5.0 • LM2940CT-8.0 • LM2940CT-9.0 • LM2940CT-10 • LM2940CT-12 • LM2940CT-15
5.0V低压差稳压器 8.0V低压差稳压器 9.0V低压差稳压器 10V低压差稳压器 12V低压差稳压器 15V低压差稳压器
常用电源芯片的使用
ppt课件
1
一、常用电源芯片分类
根据调整管的工作状态，我们常把稳压电源分成两类：
1、线性稳压电源
电压反馈电路工作在线性(放大)状态，线性稳压直流电源的特点是： ⑴输出电压比输入电压低； ⑵反应速度快，输出纹波较小； ⑶工作产生的噪声低； ⑷效率较低（现在经常看的LDO就是为了解决效率问题而出现的）； ⑸发热量大（尤其是大功率电源），间接地给系统增加热噪声
⑶78/79系列的稳压集成块的极限输入电压是 36V，最低输入电压为输出电压的3-4V以上。
ppt课件
8
2、LM317、LM337
• LM317L 三端正可调1.2V to 37V稳压器(0.1A) • LM317T 三端正可调1.2V to 37V稳压器(1.5A) • LM337K 三端可调-1.2V to -37V稳压器(1.5A) • LM337T 三端可调-1.2V to -37V稳压器(1.5A) • LM337L 三端可调-1.2V to -37V稳压器(0.1A)
ppt课件
5
78/79系列三端稳压芯片组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压。
在78/79系列三端稳压器中最常应用的是TO-220 和TO-202 两种封装。这两种封装的图形以及引脚序号、引脚功能如附图所示:
Vout=1.25V（1+R2/R1）+Iadj*R2，但由于Iadj较小，通常情况下可忽略不计。
ppt课件
11
LM337的典型应用电路如下图所示：
芯片的输出电压由R1和R2的比值决定，当固定 R1为120Ω时，其输出电压可由以下公式得出：
Vout=-1.25V*(1+R2/R1).当输入滤波电路离芯片的距离超过10cm时需加输入电容Cin.
ppt课件
2
2、开关稳压电源
开关电源是指用于电压调整的管子工作在饱和和截止区，即开关状态。
⑴输出纹波较线性电源要大,
⑵结构简单,成本低,
⑶效率高(市面上的开关电源的效率也可达 90%以上)在很多场合已经替代了线性电源, 是未来电源发展的趋势。
ppt课件
3
二、常用线性稳压芯片
• 常用的线性稳压芯片有： 78XX、79XX LM317、LM337 LM2940 ASM1117 TPS7350 LT1764 MC34063
ppt课件
6
78/79系列集成稳压器的典型应用电路如下图所示
ppt课件
7
实际应用注意事项：
⑴实际应用时应在三端集成稳压芯片上安装足够大的散热器（小功率的条件下不用），当稳压管温度过高时，稳压性能将变差，甚至损坏。
⑵当需要一个能输出1.5A以上电流的稳压电源时，通常采用几块三端稳压电路并联起来，使其最大输出电流为N个1.5A，但应使用同一厂家、同一批次的产品。
LM317 和LM337的输出电压范围均是1.2V 至 37V，LM317负载电流最大为1.5A。LM337负载电流最大为 0.4~2.2A。内置有过载保护、安全区保护等多种保护电路。通常LM317 和LM337不需要外接电容，除非输入滤波电路到芯片输入端的连线超过6 英寸（约 15 厘米）。
ppt课件
15
LM2940的典型应用电路如下所示：
ppt课件
16
当稳压芯片离电源滤波电路较远时应当加输入电容C1。
输出电容Cout必须大于22uF，并且尽可能的靠近稳压芯片，以减少干扰。
ppt课件
17
LM2575
• LM2575T-5.0 5V简易开关电源稳压器(1A) LM2575T-12 12V简易开关电源稳压器(1A) LM2575T-15 15V简易开关电源稳压器(1A) LM2575T-ADJ 简易开关电源稳压器(1A可调
ppt课件
9
LM317和LM337的使用非常简单，仅需两个外接电阻来设置输出电压。此外它的线性调整率和负载调整率也比标准的固定稳压器好。常用封装有 SO-8和TO-92，如下图所示：
ppt课件
10
LM317典型应用电路如下图所示：
其中Cin和Cout是两个滤波电容，通过改变R1和 R2的比率就可以改变输出端的电压。
