雨污水管道顶管施工技术交底

技术交底书沟槽底部的开挖宽度,应符合设计要求;管道一侧的工作面宽度管道的外径D0管道一侧的工作面宽度a（mm)混凝土类管道金属类管道、化学建材管道D 0≤500刚性接口400300柔性接口300500＜D0≤1000 刚性接口500400 柔性接口4001000＜D0≤1500 刚性接口600500 柔件接口5001500＜D0≤3000 刚性接口800～1000700 柔性接口600注：1 槽底需设排水沟时，a应适当增加；2 管道有现场施工的外防水层时，a宜取800mm；3 采用机械回填管道侧面时，a需满足机械作业的宽度要求。

管线开槽后必须会同勘察、设计、甲方、监理验槽，沟槽经验收合格后即可进行砂垫层部分基础施工。

砂基础采用中粗砂,雨水管槽砂垫层厚150-200mm，污水管槽砂垫层厚150mm，由人工铺设，振密实。

中粗砂含水量不大于砂重的10％。

砂石基础铺设作到表面平整,其横断面最大水平偏差控制在10mm以内，压实系数不低于90％，以满足管道的安装要求。

工程部负责人现场技术员班组签认当现场状况不符合设计要求时，及时进行现场处理;遇有地下水时,应采用可靠的降水措施，地下水将至管底0。

5m以下。

由于HDPE双壁波纹管大头承口处呈喇叭状，故每节管承口处需要挖一稍深的工作坑，以便使管子稳平及检查、修找胶圈就位情况。

随安管随挖工作坑,保证工作坑有足够尺寸，使管子大口悬空。

承插安装后，用砂填实工作坑。

如图所示：2、管道安装:1）、安装前管床处理管床必须处理的连续平整，不得有大颗粒圆石（直径大于38mm）或尖角形石块（大于25mm）,防止应力集中损伤管道.2）、下管、排管（布管）：管道安装采用人工安装。

槽深不深时由人工抬管入槽,槽深大于3m或管径大于公称直径DN400mm时，用非金属绳索溜管入槽，依次平稳的放在沙砾基础管位上。

严禁用金属绳索勾住两端管口或将管材自槽边翻滚抛入槽中.混合槽或支撑槽，采用从槽的一端集中下管，在槽底将管材运送到位。

顶管工程安全技术交底顶管工程是一种常见的地下管道施工方法，为了确保施工过程中的安全，顶管工程安全技术交底显得尤为重要。

在进行顶管工程安全技术交底时，需要注意以下几个方面：一、施工人员安全意识培训1.1 确保施工人员了解顶管工程的施工原理和流程，以及可能遇到的安全风险。

1.2 强调施工人员在工作中的安全责任和注意事项，如穿戴安全防护用具、遵守安全操作规程等。

1.3 进行模拟演练，让施工人员掌握应急处理和逃生技能，提高应对突发情况的能力。

二、设备和工具安全操作规范2.1 确保施工人员了解顶管工程所使用的设备和工具的操作规范，如顶管机、推管机等。

2.2 强调设备和工具的日常检查和维护工作，确保设备在良好状态下使用，减少安全事故发生的可能性。

2.3 提醒施工人员在使用设备和工具时要注意周围环境，避免发生碰撞、夹伤等意外。

三、现场安全管理措施3.1 制定施工现场安全管理方案，明确各个施工环节的责任人和安全措施。

3.2 设置安全警示标识，明确施工区域和危险区域，提醒施工人员注意安全。

3.3 定期进行现场安全检查，及时发现并解决安全隐患，确保施工现场的安全。

四、应急预案和救援措施4.1 制定顶管工程施工的应急预案，明确各种突发情况的处理流程和责任人。

4.2 配备必要的救援设备和药品，提高应对意外事件的能力。

4.3 定期组织应急演练，让施工人员熟悉应急预案和救援措施，提高应对突发事件的应变能力。

五、安全交底记录和评估5.1 记录顶管工程安全技术交底的内容和参与人员，确保交底工作的全面性和及时性。

5.2 对施工人员的安全意识和操作规范进行定期评估，及时发现问题并进行改进。

5.3 不断总结经验，完善安全技术交底工作，提高施工安全水平。

通过以上几个方面的安全技术交底，可以有效提高顶管工程施工的安全性，保障施工人员和设备的安全。

希望相关单位和施工方能够重视顶管工程安全技术交底工作，确保施工过程中的安全。

顶管工程安全技术交底引言概述：顶管工程是一项重要的地下管道施工工程，为了确保工程施工过程中的安全性，顶管工程安全技术交底显得尤其重要。

本文将从五个方面详细阐述顶管工程安全技术交底的内容。

一、施工安全控制1.1 施工前的安全准备工作：包括对施工现场的勘察和分析，制定详细的施工方案，明确施工过程中的安全风险和控制措施。

1.2 施工现场的安全管理：建立完善的安全管理制度，明确责任分工，加强对施工人员的安全培训和教育，确保每位施工人员都具备必要的安全意识和技能。

1.3 施工过程中的安全控制：采取必要的防护措施，如设置安全警示标志、安全防护网等，对施工现场进行定期巡查和检查，及时排除安全隐患。

二、材料和设备的安全使用2.1 材料的安全性评估：对使用的材料进行安全性评估，确保材料符合相关的安全标准和规范，避免使用不合格材料带来的安全隐患。

2.2 设备的安全操作：对施工中使用的设备进行安全操作培训，确保施工人员熟练掌握设备的使用方法和操作规程，减少人为操作失误带来的安全风险。

2.3 设备的定期检修和维护：定期对设备进行检修和维护，确保设备的正常运行和安全性能，避免设备故障引起的安全事故。

三、施工过程中的安全防护3.1 施工现场的封闭与标识：对施工现场进行封闭，设置明显的安全标识，确保无关人员不进入施工区域，避免人员误入施工现场引起安全事故。

3.2 施工过程中的通风和防爆措施：对于存在有害气体的施工环境，采取必要的通风和防爆措施，保障施工人员的安全。

3.3 施工现场的安全疏散通道：合理设置施工现场的安全疏散通道，确保在紧急情况下人员能够迅速疏散，减少伤亡事故的发生。

四、施工质量与安全监控4.1 施工质量的监控：建立完善的施工质量监控体系，对施工过程中的关键节点和关键工序进行监控，确保施工质量符合相关标准和规范。

4.2 安全事故的报告和处理：对发生的安全事故进行及时报告和处理，分析事故原因，总结教训，采取相应的措施避免类似事故再次发生。

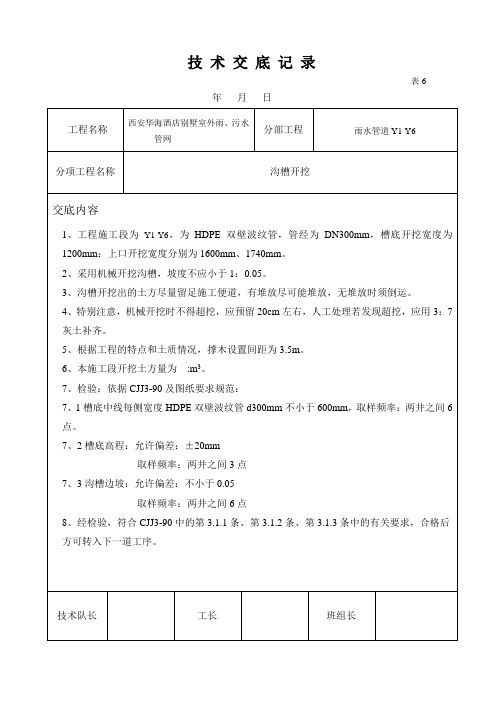

表6年月日西安华海酒店别墅室外雨、污水分部工程雨水管道Y1-Y6 工程名称管网分项工程名称沟槽开挖交底内容1、工程施工段为Y1-Y6，为HDPE双壁波纹管，管经为DN300mm，槽底开挖宽度为1200mm；上口开挖宽度分别为1600mm、1740mm。

2、采用机械开挖沟槽，坡度不应小于1：0.05。

3、沟槽开挖出的土方尽量留足施工便道，有堆放尽可能堆放，无堆放时须倒运。

4、特别注意，机械开挖时不得超挖，应预留20cm左右，人工处理若发现超挖，应用3：7灰土补齐。

5、根据工程的特点和土质情况，撑木设置间距为3.5m。

6、本施工段开挖土方量为:m3。

7、检验：依据CJJ3-90及图纸要求规范：7、1槽底中线每侧宽度HDPE双壁波纹管d300mm不小于600mm，取样频率：两井之间6点。

7、2槽底高程：允许偏差：±20mm取样频率：两井之间3点7、3沟槽边坡：允许偏差：不小于0.05取样频率：两井之间6点8、经检验，符合CJJ3-90中的第3.1.1条、第3.1.2条、第3.1.3条中的有关要求，合格后方可转入下一道工序。

技术队长工长班组长表62005年4月18日西安华海酒店别墅室外雨、污水分部工程雨水管道Y1-Y6 工程名称管网分项工程名称3：7灰土垫层交底内容1、袋装灰1、1袋装灰进场应立即取试样3公斤送具有资质的实验室检验，检验合格后方可使用（必须达到Ⅲ级标准）。

1、2袋装灰中不得有未消解颗粒，且颗粒径不大于5mm。

2、计量控制：做厚度为30cm的3：7灰土垫层，分两层施工，每延米用灰量约为40公斤。

3、灰土拌和：在沟槽1m以外拌灰，拌和灰土过筛筛孔不大于20mm，人工翻拌不少于3遍，拌和后的灰土应达到均匀，色泽一致。

4、筑灰土前，应用电夯对槽底2原土夯实一遍。

5、灰土垫层施工时应挂中线分两层摊铺，每层需铺厚度为20~24cm。

灰土垫层中线每侧宽度对于HDPE双壁波纹管DN300mm为600mm。

施工安全技术交底编号：DZYW—CJGZJ—19
(11)各种安全标识标牌完工后应该及时回收，不要随意损坏及丢弃；
(12)施工方必须配备自己的专职安全员，每天对自己的工作人员做好班前安全教育；
(13)不得有违反施工区的其他管理规定。

(14)施工现场各类防护设施、机械设备、临时用电、等均需严格验收后，方可挂牌
使用。

2.施工技术参数;
包括工作井、接收井。

工作井、接收井均为钢筋砼结构，
(1)混凝土：井体混凝土为C30商砼，底板为C30；垫层采用C15砼。

(2)钢筋保护层厚度：壁板及底板上层均为35mm，底板下层为40mm。

(3)工作井深管底操作空间为500mm，留洞大小及高程应与管道图纸对应确定。

3.工作井施工流程：
路面破除-探坑开挖-土方开挖-基地处理-垫层施工-地板模板-地板及井壁钢筋-地板浇筑-井壁模板-井壁浇筑-拆模-养护-顶管井壁后C15砼填缝.
4. 准备工作
4.1.基坑准备。

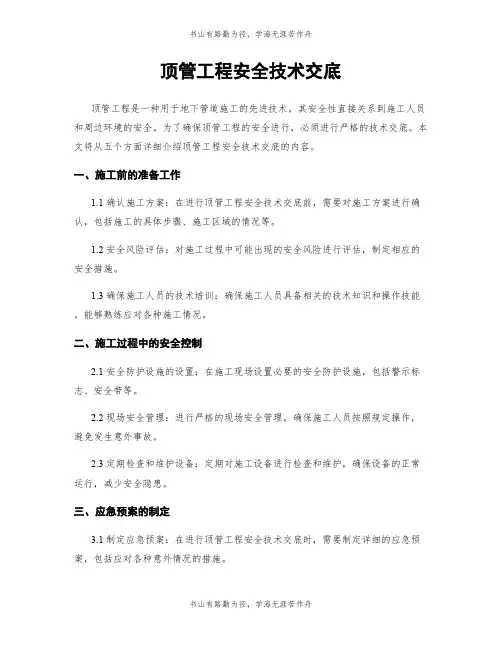

顶管工程安全技术交底顶管工程是一种用于地下管道施工的先进技术，其安全性直接关系到施工人员和周边环境的安全。

为了确保顶管工程的安全进行，必须进行严格的技术交底。

本文将从五个方面详细介绍顶管工程安全技术交底的内容。

一、施工前的准备工作1.1 确认施工方案：在进行顶管工程安全技术交底前，需要对施工方案进行确认，包括施工的具体步骤、施工区域的情况等。

1.2 安全风险评估：对施工过程中可能出现的安全风险进行评估，制定相应的安全措施。

1.3 确保施工人员的技术培训：确保施工人员具备相关的技术知识和操作技能，能够熟练应对各种施工情况。

二、施工过程中的安全控制2.1 安全防护设施的设置：在施工现场设置必要的安全防护设施，包括警示标志、安全带等。

2.2 现场安全管理：进行严格的现场安全管理，确保施工人员按照规定操作，避免发生意外事故。

2.3 定期检查和维护设备：定期对施工设备进行检查和维护，确保设备的正常运行，减少安全隐患。

三、应急预案的制定3.1 制定应急预案：在进行顶管工程安全技术交底时，需要制定详细的应急预案，包括应对各种意外情况的措施。

3.2 紧急疏散演练：定期进行紧急疏散演练，提高施工人员的应急处理能力，确保在发生意外情况时能够及时有效地应对。

3.3 与相关部门的沟通协调：与相关部门进行沟通协调，确保在发生紧急情况时能够及时获得支持和帮助。

四、施工结束后的安全检查4.1 安全验收：在施工结束后进行安全验收，检查施工过程中是否存在安全隐患，确保施工质量和安全。

4.2 安全记录保存：保存施工过程中的安全记录，包括安全会议记录、安全检查记录等，为日后的安全管理提供参考。

4.3 安全总结和反思：对施工过程中存在的安全问题进行总结和反思，及时改进安全管理措施，提高施工安全水平。

五、持续改进和提高5.1 安全培训和教育：定期进行安全培训和教育，提高施工人员的安全意识和技术水平。

5.2 安全技术更新：关注行业最新的安全技术和规范，及时更新施工安全技术交底内容。

顶管的施工技术交底（一）引言概述：顶管是一种常用的工程施工方法，用于在地下布设管道或通道。

施工技术交底是确保施工过程安全、高效进行的关键步骤之一。

本文将介绍顶管的施工技术交底的相关内容，包括施工前准备、施工安全注意事项、施工工艺步骤、设备使用要点以及施工质量控制等方面。

正文内容：一、施工前准备1.1 项目资料的收集，包括设计图纸、施工方案等1.2 完成工程测量，确定施工区域的具体位置和尺寸1.3 确定顶管施工的起始点和终点，并做好标志和控制措施二、施工安全注意事项2.1 根据工程要求，进行现场安全隐患排查和评估2.2 保证施工人员经过必要的培训和持证上岗2.3 在施工过程中严格遵守安全操作规程，配备必要的个人防护用品2.4 安排专人负责现场安全监督，并建立应急预案三、施工工艺步骤3.1 打开施工现场，进行原有地表的开挖和清理3.2 搭建好施工平台和安全防护设施3.3 配置好所需的施工设备和材料3.4 进行顶管的安装和连接工作，确保管道的密封和稳固3.5 完成施工后，进行现场清理和恢复工作四、设备使用要点4.1 使用大型机械设备时，严格按照操作规程进行操作4.2 定期对设备进行维护保养，确保其正常运行4.3 在设备使用过程中，重视能源消耗和排放的控制4.4 配备必要的安全保护装置，确保设备操作人员的人身安全4.5 在施工结束后，对设备进行清洁和归位，做好防护措施五、施工质量控制5.1 根据工程要求，进行相关工艺的检测和试验5.2 对施工过程中出现的质量问题及时处理和整改5.3 对施工完成后的顶管进行验收，并制定相应的验收标准5.4 建立施工质量档案和记录，以备后续追溯和评估使用总结：顶管的施工技术交底是确保施工过程安全、高效进行的重要环节。

通过施工前准备、施工安全注意事项、施工工艺步骤、设备使用要点以及施工质量控制等方面的详细介绍，可以有效提高顶管施工的质量和效率，并确保工程的安全运行。

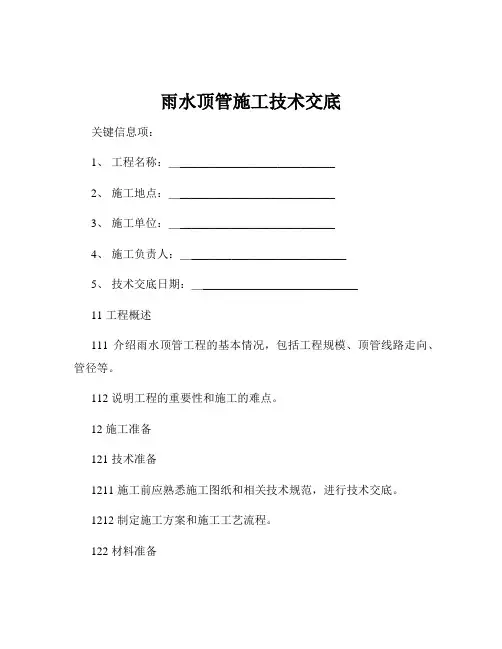

雨水顶管施工技术交底关键信息项：1、工程名称：＿___________________________2、施工地点：＿___________________________3、施工单位：＿___________________________4、施工负责人：＿___________________________5、技术交底日期：＿___________________________11 工程概述111 介绍雨水顶管工程的基本情况，包括工程规模、顶管线路走向、管径等。

112 说明工程的重要性和施工的难点。

12 施工准备121 技术准备1211 施工前应熟悉施工图纸和相关技术规范，进行技术交底。

1212 制定施工方案和施工工艺流程。

122 材料准备1221 列出所需的顶管管材、密封材料、注浆材料等的规格、型号和质量要求。

1222 确保材料的供应和质量检验。

123 设备准备1231 介绍所需的顶管设备，如顶管机、千斤顶、油泵等的型号和性能。

1232 对设备进行调试和维护，确保其正常运行。

13 施工工艺流程131 测量放线1311 根据设计图纸进行测量放线，确定顶管的起点、终点和中心线。

1312 设置测量控制点，定期进行测量复核。

132 工作井和接收井施工1321 说明工作井和接收井的施工方法，包括开挖、支护、封底等。

1322 保证工作井和接收井的尺寸和质量符合设计要求。

133 顶管设备安装1331 安装顶管机、千斤顶、油泵等设备，并进行调试。

1332 安装导轨、后座等支撑装置。

134 顶管掘进1341 启动顶管机，按照设定的顶进速度和顶进力进行掘进。

1342 控制顶进方向和高程，及时进行纠偏。

135 注浆减阻1351 在顶进过程中，通过注浆孔向管外壁注入减阻浆液。

1352 控制注浆压力和注浆量，确保减阻效果。

136 管道接口处理1361 对顶管管道的接口进行处理，确保接口密封。

1362 采用合适的接口连接方式，如橡胶圈密封、焊接等。
