交通灯控制器设计方案

智能交通灯控制系统的设计与实现随着城市化进程的加速，城市道路交通越来越拥堵，交通管理成为城市发展的一个重要组成部分。

传统的交通信号灯只具备固定时序控制交通流量的功能，但随着技术的进步和智能化应用的出现，要求交通信号灯具备实时性、自适应性和智能化，因此，智能交通信号灯控制系统应运而生。

本文将从软硬件系统方面，详细介绍智能交通灯控制系统的设计与实现。

一、硬件设计智能交通灯控制系统的硬件部分由四个部分组成：单片机系统、交通灯控制器、传感器及联网模块。

1. 单片机系统单片机是智能交通灯控制系统的核心，该系统选用了8位单片机，主要实现红绿灯状态的自适应和切换。

在设计时，需要根据具体情况选择型号和板子，选择时需要考虑其开发环境、风险和稳定性等因素。

2. 交通灯控制器交通灯控制器是智能交通灯控制系统中的另一个重要部分，主要实现交通信号的灯光控制。

在控制器的设计时，需要考虑网络连接、通信、数据传输等多方面因素，确保系统的稳定性和可靠性。

3. 传感器传感器主要负责采集道路交通信息，包括车辆数量、速度、方向和道路状态等，从而让智能交通灯控制系统更好地运作。

传感器有多种类型，包括磁感应传感器、摄像头、光电传感器等，需要根据实际需求选择。

4. 联网模块联网模块主要负责智能交通灯控制系统的联网和数据传输，包括存储和处理车流数据、上传和下载数据等。

在设计时，需要考虑网络连接的稳定性、数据安全等因素，确保智能交通灯控制系统的连续性和可靠性。

二、软件设计智能交通灯控制系统的软件部分主要由两部分组成：嵌入式系统和上位机系统。

1. 嵌入式系统嵌入式系统是智能交通灯控制系统的主体，主要设计车流量检测、信号灯状态切换等程序。

为了保证系统的自适应性和实时性，需要采用实时操作系统，如FreeRTOS等。

在软件设计阶段，需要注意设计合理的算法和模型，确保系统的准确性和稳定性。

2. 上位机系统上位机系统主要实现智能交通灯控制系统的监控和管理，包括车流量监控、灯光状态监控、信号灯切换和日志记录等。

(完整word版)数电——交通灯控制器设计大连交通大学电气信息学院综合设计报告设计名称：数字逻辑综合设计设计题目：交通灯控制器学生学号:专业班级:学生姓名：第一章课题背景1。

1 背景如今随着人们生活水平的提高，车辆越来越多,交通事故频繁发生。

交通信号灯的出现，使交通得以有效管制，对于疏通交通流量，提高道路通行能力,减少交通事故有明显效果。

交通灯在城市交通中起着重要的作用，它与人们日常生活密切相关,是人们出行的安全保障。

因此提供一个问题、安全、便捷的多功能交通灯控制系统有着现实的必要性.为了解决这些问题，我们更应该提高交通控制和管理水平，合理使用现有交通设施，充分发挥其能力,提高交通效率,促进和谐交通的建立.目前交通灯控制系统的设计软件也种类繁多，有基于EDA设计的，基于单片机设计的，基于DSP设计的，基于ARM嵌入式的等。

还有用标准逻辑器件、可编程控制器PLC等方案来实现.但是这些控制方法的功能修改及调试都需要硬件电路的支持，在一定程度上增加了功能修改及调试的困难。

所以现在国内外广泛采用EDA技术设计交通灯控制系统。

在国外，英国，澳大利亚，日本和美国等国家均在交通控制系统上日益完善。

如以澳大利亚悉尼为背景开发的交通自适应协调系统SCATS（Sydney Coordinated Adaptive Traffic System），英国的运输和道路研究所（TRRL）研制的SCOOT（Split Cycle Offset Optimization Technique）系统，日本的京三（Kyosan)系统等。

这些系统，大都是在各路口附近安装磁性环路监控器，由各路口的控制设备、人员将交通控制参数通过通讯网络输入微处理器，用小型计算机进行集中处理。

目前国内已有一些自主开发的城市交通控制系统，如公安部交通科学研究所开发的HT-UTCS系统，但它在整体性能上比国外同类系统仍有较大差距,只在一些中小城市得到一些应用。

交通灯控制器设计一.系统功能设计要求设计制作一个用于十字路口的交通灯控制器，要求如下：（1）南北和东西方向各有一组红、绿、黄灯来指挥交通，持续时间分别为25S，20S，和5S。

（2）当有特殊情况（如消防车、救护车等）时，两个方向均为红灯亮，计时停止。

（3）当特殊情况结束后,控制器恢复原来状态，继续正常运行。

（4）用两组数码管，以倒计时方式显示两个方向允许通行或禁止通行的时间。

二.设计原理1.交通灯控制器的状态转换根据题目要求将将红绿灯的状态转换列成如下表：2.设计方案1)由于交通灯需要使用2位7段LED数码管指示通行剩余时间，故采用LED动态扫描方式显示当前时间。

频率设定CLK1k对应的频率为50MHZ。

2)控制模块是交通灯的核心，主要控制交通灯按工作顺序自动变换，同时控制倒计时模块工作，每当倒计时回零时，控制模块接收到一个计时信号，从而控制交通灯进入下一个工作状态。

3)每个方向有一组2位倒计时器模块，用以显示该方向交通灯剩余的点亮时间。

4)显示模块由两部分组成，一是由七段数码管组成的倒计时显示器，每个方向两个七段数码管；二是由发光二极管代替的交通灯，每个方向3个发光二极管。

三．变量符号说明其中，CLK1K为系统时钟信号输入端，SN为禁止通行信号输入通行信号输入端，light0为东西红灯信号输出端，light1为东西黄灯信号输出端，light2为东西绿灯信号输出端，light3为南北红灯信号输出端，light4为南北黄灯信号输出端，light5为南北绿灯信号输出端，led1、led2、led3、led4为数码管地址选择信号输出端。

四．代码说明library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity Hongld ISport (clk1k,SN:in std_logic; --SN紧急情况led1, led2, led3, led4 :out std_logic_vector (6 downto 0);--显示管显示时间用light:out std_logic_vector (5 downto 0)); --红绿黄灯end Hongld;architecture traffic1 of Hongld ISsignal S:std_logic_vector (1 downto 0); --状态signal DXT:std_logic_vector(7 downto 0):=X"01"; --东西方向时间signal NBX:std_logic_vector(7 downto 0):=X"01"; --南北方向时间signal ART,AGT,AYT,BRT,BGT,BYT: std_logic_vector(7 downto 0); --红绿黄灯信号signal temp: integer range 0 to 49999999; --产生1s计数器时计数signal clk: std_logic;beginART<="00100101";AGT<="00100000";AYT<="00000100";BRT<="00100101";BGT<="00100000";BYT<="00000100";process(clk1k) -- 选频率为50MHZ beginif (clk1k'event and clk1k='1') thenif temp=49999999 thentemp<=0;clk<='1';elsetemp<=temp+1;clk<='0';end if;end if;end process;process(clk,DXT,NBX) --状态转换进程beginif clk'event and clk ='1' thenif(DXT ="00000001")OR (NBX = "00000001") then S<=S+1;else S<=S;end if; --状态转换结束end if;end process;process (clk,SN,S) --倒计时模块beginif SN = '1' then DXT<=DXT; NBX<=NBX;elseif clk'event and clk='1' thenif (DXT="0000000") OR (NBX="00000000") thencase S ISwhen "00"=>DXT<=ART; NBX<=BGT; --南北红灯、东西绿灯when "01"=>NBX<=BYT; --南北红灯、东西黄灯when "10"=>DXT<=AGT; NBX<=BRT; --南北绿灯、东西红灯when "11"=>DXT<=AYT; --南北黄灯、东西红灯when others=>NULL;end case;end if;if DXT/="00000000" thenif DXT(3 downto 0)= "0000" thenDXT(3 downto 0)<="1001";DXT(7 downto 4)<=DXT(7 downto 4)-1;else DXT(3 downto 0)<=DXT(3 downto 0)-1;DXT(7 downto 4)<=DXT(7 downto 4);end if;end if;if NBX/="00000000" thenif NBX(3 downto 0)="0000" thenNBX(3 downto 0)<="1001";NBX(7 downto 4)<=NBX(7 downto 4)-1;else NBX(3 downto 0)<=NBX(3 downto 0)-1;NBX(7 downto 4)<=NBX(7 downto 4);end if;end if;end if;end if;end process; --倒计时模块结束process(DXT,NBX,S,SN) --显示模块begincase NBX(3 downto 0) iswhen "0000"=>led1<="1000000";when "0010"=>led1<="0100100"; when "0011"=>led1<="0110000"; when "0100"=>led1<="0011001"; when "0101"=>led1<="0010010"; when "0110"=>led1<="0000010"; when "0111"=>led1<="1111000"; when "1000"=>led1<="0000000"; when "1001"=>led1<="0010000"; when others=>led1<="1111111"; end case;case NBX(7 downto 4) iswhen "0000"=>led2<="1000000"; when "0001"=>led2<="1111001"; when "0010"=>led2<="0100100"; when "0011"=>led2<="0110000"; when "0100"=>led2<="0011001"; when "0101"=>led2<="0010010"; when "0110"=>led2<="0000010"; when "0111"=>led2<="1111000"; when "1000"=>led2<="0000000"; when "1001"=>led2<="0010000"; when others=>led2<="1111111"; end case;case DXT(3 downto 0) iswhen "0000"=>led3<="1000000"; when "0001"=>led3<="1111001"; when "0010"=>led3<="0100100"; when "0011"=>led3<="0110000"; when "0100"=>led3<="0011001"; when "0101"=>led3<="0010010"; when "0110"=>led3<="0000010"; when "0111"=>led3<="1111000"; when "1000"=>led3<="0000000"; when "1001"=>led3<="0010000"; when others=>led3<="1111111"; end case;case DXT(7 downto 4) iswhen "0000"=>led4<="1000000"; when "0001"=>led4<="1111001"; when "0010"=>led4<="0100100";when "0100"=>led4<="0011001";when "0101"=>led4<="0010010";when "0110"=>led4<="0000010";when "0111"=>led4<="1111000";when "1000"=>led4<="0000000";when "1001"=>led4<="0010000";when others=>led4<="1111111";end case;if SN ='1' then light<="001001";elsecase S ISwhen "00"=>light<="010001";when "01"=> light <="100001";when "10"=> light <="001010";when "11"=> light <="001100";when others=>NULL;end case;end if;end process;end traffic1;五．仿真波形图仿真时序波形图。

PLC智能交通灯控制系统设计一、引言交通是城市发展的命脉，而交通灯则是保障交通有序运行的关键设施。

随着城市交通流量的不断增加，传统的交通灯控制系统已经难以满足日益复杂的交通需求。

因此，设计一种高效、智能的交通灯控制系统具有重要的现实意义。

可编程逻辑控制器（PLC）作为一种可靠、灵活的工业控制设备，为智能交通灯控制系统的实现提供了有力的支持。

二、PLC 简介PLC 是一种专为工业环境应用而设计的数字运算操作电子系统。

它采用可编程序的存储器，用于存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，并通过数字式或模拟式的输入和输出，控制各种类型的机械或生产过程。

PLC 具有可靠性高、抗干扰能力强、编程简单、维护方便等优点，广泛应用于工业自动化控制领域。

在交通灯控制系统中，PLC 可以根据实时交通流量信息，灵活调整交通灯的时间分配，提高道路通行效率。

三、智能交通灯控制系统的需求分析（一）交通流量监测系统需要能够实时监测道路上的交通流量，包括车辆数量、行驶速度等信息。

（二）时间分配优化根据交通流量监测结果，智能调整交通灯的绿灯时间，以减少车辆等待时间，提高道路通行效率。

（三）特殊情况处理能够应对紧急车辆（如救护车、消防车）通行、交通事故等特殊情况，及时调整交通灯状态，保障道路畅通。

（四）人机交互界面提供直观、方便的人机交互界面，便于交通管理人员对系统进行监控和管理。

四、PLC 智能交通灯控制系统的硬件设计（一）传感器选择为了实现交通流量的监测，可以选择使用电感式传感器、超声波传感器或视频摄像头等设备。

电感式传感器安装在道路下方，通过检测车辆通过时产生的电感变化来统计车辆数量；超声波传感器通过发射和接收超声波来测量车辆与传感器之间的距离和速度；视频摄像头则可以通过图像识别技术获取更详细的交通信息，但成本相对较高。

（二）PLC 选型根据交通灯控制系统的输入输出点数、控制精度和复杂程度等要求，选择合适型号的 PLC。

交通灯PLC控制系统设计交通灯是城市交通管理的重要组成部分，交通灯控制系统的设计对于保障交通安全和优化交通流量起着关键作用。

PLC（可编程逻辑控制器）技术在交通灯控制系统中得到了广泛应用，本文将从系统设计的整体框架、PLC程序设计、硬件选型以及系统特点等方面来详细介绍。

交通灯PLC控制系统设计的整体框架主要包括信号采集模块、信号处理模块、控制模块和执行模块四部分。

信号采集模块主要负责将交通流量、行人流量等信息转化为电信号输入给PLC控制器；信号处理模块对采集到的信号进行处理，如检测交通流量的高低以及行人通过的情况；控制模块根据信号处理结果，生成控制信号输出给执行模块；执行模块实现交通灯的控制，通过电路和执行器实现交通灯的开关。

PLC程序设计是交通灯PLC控制系统设计的核心部分，主要包括输入端口设置、控制逻辑设计、输出端口设置和通信设置等。

在输入端口设置中，确定采集到的数据类型和数据源，如交通流量和行人流量分别通过传感器采集。

控制逻辑设计是根据交通灯的状态和信号控制规则确定交通灯的控制方式，比如根据交通流量高低切换交通灯的状态。

输出端口设置是将确定好的控制信号输出到对应的执行模块，如输出信号控制交通灯的红绿灯状态。

通信设置是实现与其他相关系统的联动，如与监控系统的数据交互。

硬件选型是交通灯PLC控制系统设计的重要环节，主要包括PLC控制器、传感器、执行器和电源等。

PLC控制器应该具有高性能、稳定可靠的特点，能够满足交通灯控制系统的需求。

传感器的选型应基于交通流量和行人流量的检测需求，常用的有光电传感器、气压感应器等。

执行器的选型应根据交通灯的类型确定，如LED灯管、数码管等。

电源的选型应满足交通灯控制系统的供电需求，选用稳定可靠的电源。

交通灯PLC控制系统设计具有以下特点：灵活性高、可靠性强、实时性好。

PLC控制器的可编程性使得交通灯的控制逻辑可以根据实际需求进行灵活调整，满足不同时间段的交通流量要求。

交通灯控制器+数字电路课程设计报告交通灯控制器是交通管理系统中的重要组成部分，其主要作用是控制道路上的交通信号灯。

随着数字电路技术的发展，交通灯控制器也逐渐向数字化、智能化方向发展。

本文将详细介绍一种基于数字电路的交通灯控制器设计，以及该设计方案的实现和效果。

一、设计方案1.硬件设计硬件设计方案主要包括数字电路的选择、交通灯的控制模块、传感器等。

本方案选用FPGA芯片作为控制芯片，该芯片具有先进的数字信号处理能力和可编程性，便于开发和定制。

交通灯的控制模块包括红灯、黄灯、绿灯三个信号灯的控制器，以及车辆、行人传感器等。

其中车辆传感器主要用来检测车流量，行人传感器主要用来检测行人通行情况。

2.软件设计软件设计方案主要包括程序的设计和调试，以及人机界面的设计和开发。

程序设计方案采用Verilog HDL语言进行实现，采用时序逻辑设计的思路来编写程序，实现红绿灯的控制和状态转移。

人机界面采用C语言进行编写，通过串口通信与控制芯片进行数据传输和控制。

二、实现过程在设计方案确定后，我们进一步开始实现。

首先是电路的焊接和测试，在确定电路正常无误后，再完成程序的编写和调试。

最后是人机接口的开发和完善。

具体实现流程如下：1.电路焊接首先进行电路布线和焊接，将FPGA芯片、光耦隔离器、电位器等元器件焊接到电路板上，以及信号灯、传感器等元器件的接入。

2.程序编写利用Verilog HDL语言编写程序，主要包括红绿灯状态的转移逻辑和相应的信号输出控制。

程序设计过程中，需要注意时序和状态的转移。

3.调试测试完成程序编写后，需要进行相应的调试测试。

通过仿真测试，检查程序逻辑是否正确，排除潜在问题。

在硬件实验平台上进行测试，确定系统能够正常工作。

4.人机界面开发利用C语言编写人机界面，实现与交通灯控制器的交互控制。

实现车辆、行人传感器的数据采集和显示，以及人手动控制交通灯的功能。

三、实现效果通过测试和实验验证，本文的交通灯控制器设计方案具有以下优势：1.使用FPGA芯片作为控制芯片，具有较强的可编程性和数字信号处理能力。

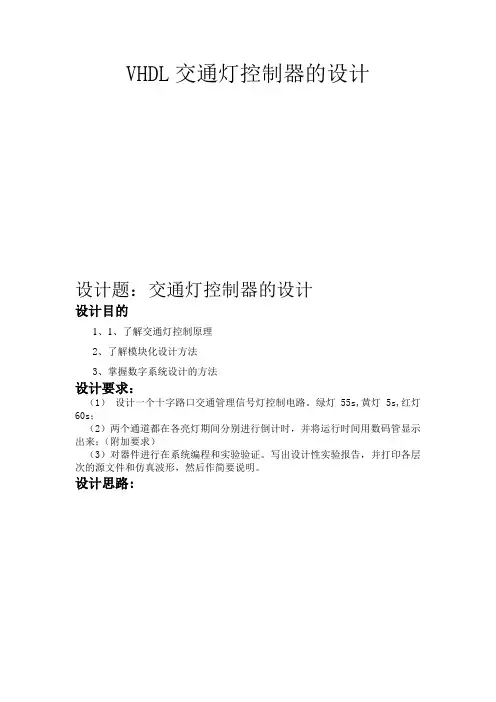

VHDL交通灯控制器的设计设计题：交通灯控制器的设计设计目的1、1、了解交通灯控制原理2、了解模块化设计方法3、掌握数字系统设计的方法设计要求：（1）设计一个十字路口交通管理信号灯控制电路。

绿灯55s,黄灯5s,红灯60s；（2）两个通道都在各亮灯期间分别进行倒计时，并将运行时间用数码管显示出来；（附加要求）（3）对器件进行在系统编程和实验验证。

写出设计性实验报告，并打印各层次的源文件和仿真波形，然后作简要说明。

设计思路:根据上文中确定的系统设计方案，运用模块化的设计思路，我们QuartusII 7.2软件系统中设计了1Hz分频电路、交通灯控制模块、显示控制模块、显示译码模块55秒倒计时时器模块、5秒倒计时器模块的HDL程序，并通过各个模块程序之间的端口合理连接和协调，成功设计出交通信号灯控制电路，得到其逻辑结构原理图，即为整个交通信号灯控制电路的逻辑结构。

设计分成4大块：1Hz时钟信号模块；X方向控制模块；Y方向控制模块；显示模块；分频模块代码library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity clkGen isport(clk:in std_logic; --外部时钟信号clk_out:out std_logic --分频后信号);end clkGen;architecture clkGen_arc of clkGen isbeginprocess(clk)variable temp:integer range 0 to 999;beginif(clk'event and clk='1')thenif(temp=999)then --分频计数temp:=0;clk_out<='0';elsetemp:=temp+1;clk_out<='1';end if;end if;end process;end;仿真结果：X方向控制模块代码：LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY corna ISPORT (clk:IN STD_LOGIC;r,g,y:OUT STD_LOGIC;timh,timl:OUT STD_LOGIC_VECTOR(3 DOWNTO 0)); END corna;ARCHITECTURE corner OF corna ISTYPE rgy IS (green,yellow,red);BEGINPROCESS (clk)V ARIABLE a:STD_LOGIC;V ARIABLE th,tl:STD_LOGIC_VECTOR (3 DOWNTO 0);V ARIABLE state:rgy;BEGINIF(clk'EVENT AND clk='1') THENCASE state ISWHEN green=>IF a='0' THENth:="0101";tl:="0100";a:='1';g<='1';r<='0';y<='0';ELSEIF NOT (th="0000" AND tl="0001") THENIF tl="0000" THENtl:="1001";th:=th-1;ELSEtl:=tl-1;END IF;ELSEth:="0000";tl:="0000";a:='0';state:=yellow;END IF;END IF;WHEN yellow=>IF a='0' THENth:="0000";tl:="0100";a:='1';y<='1';g<='0';r<='0';ELSEIF NOT (th="0000" AND tl="0001") THENtl:=tl-1;ELSEth:="0000";tl:="0000";a:='0';state:=red;END IF;END IF;WHEN red=>IF a='0' THENth:="0101";tl:="1001";a:='1';r<='1';y<='0';g<='0';ELSEIF NOT (th="0000" AND tl="0001") THENIF tl="0000" THENtl:="1001";th:=th-1;ELSEtl:=tl-1;END IF;ELSEth:="0000";tl:="0000";a:='0';state:=green;END IF;END IF;END CASE;END IF;timh<=th;timl<=tl;END PROCESS;END corner;Y方向控制模块：LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY cornb ISPORT (clk:IN STD_LOGIC;r,g,y:OUT STD_LOGIC;timh,timl:OUT STD_LOGIC_VECTOR(3 DOWNTO 0)); END cornb;ARCHITECTURE corner OF cornb ISTYPE rgy IS (red,green,yellow);BEGINPROCESS (clk)V ARIABLE a:STD_LOGIC;V ARIABLE th,tl:STD_LOGIC_VECTOR (3 DOWNTO 0);V ARIABLE state:rgy;BEGINIF(clk'EVENT AND clk='1') THENCASE state ISWHEN red=>IF a='0' THENth:="0101";tl:="1001";a:='1';g<='0';r<='1';y<='0';ELSEIF NOT (th="0000" AND tl="0001") THENIF tl="0000" THENtl:="1001";th:=th-1;ELSEtl:=tl-1;END IF;ELSEth:="0000";tl:="0000";a:='0';state:=green;END IF;END IF;WHEN green=>IF a='0' THENth:="0101";tl:="0100";a:='1';y<='0';g<='1';r<='0';ELSEIF NOT (th="0000" AND tl="0001") THENIF tl="0000" THENtl:="1001";th:=th-1;ELSEtl:=tl-1;END IF;ELSEth:="0000";tl:="0000";a:='0';state:=yellow;END IF;END IF;WHEN yellow=>IF a='0' THENth:="0000";tl:="0100";a:='1';r<='0';y<='1';g<='0';ELSEIF NOT (th="0000" AND tl="0001") THENIF tl="0000" THENtl:="1001";th:=th-1;ELSEtl:=tl-1;END IF;ELSEth:="0000";tl:="0000";a:='0';state:=red;END IF;END IF;END CASE;END IF;timh<=th;timl<=tl;END PROCESS;END corner;显示控制模块：LIBRARY ieee;USE ieee.std_logic_1164.all;ENTITY CH41A ISPORT(sel : IN STD_LOGIC_VECTOR(2 downto 0); --位选信号d0 : IN STD_LOGIC_VECTOR(3 downto 0);d1 : IN STD_LOGIC_VECTOR(3 downto 0);d2 : IN STD_LOGIC_VECTOR(3 downto 0);d3 : IN STD_LOGIC_VECTOR(3 downto 0);q : OUT STD_LOGIC_VECTOR(3 downto 0) --输出);END CH41A;ARCHITECTURE CH41A_architecture OF CH41A ISBEGINPROCESS (sel)BEGINCASE sel ISWHEN "000"=>q<=d0;WHEN "001"=>q<=d1;WHEN "110"=>q<=d2;WHEN "111"=>q<=d3;WHEN OTHERS=>q<=d0;END CASE;END PROCESS;END CH41A_architecture;显示位选代码：LIBRARY ieee;USE ieee.std_logic_1164.all;USE ieee.std_logic_UNSIGNED.all;entity SEL isport(clk:in std_logic; --时钟信号sel:out std_logic_vector(2 downto 0)); --选择信号end SEL;architecture SEL_arc of SEL issignal temp:std_logic_vector(2 downto 0);beginprocess(clk)beginif(clk'event and clk='1')thencase temp iswhen "000"=>temp<="001";when "001"=>temp<="110";when "110"=>temp<="111";when "111"=>temp<="000";when others=>temp<="000";end case;end if;sel<=temp;end process;end ;显示译码：LIBRARY ieee;USE ieee.std_logic_1164.all;ENTITY DISPA ISPORT(d : IN STD_LOGIC_VECTOR(3 downto 0);q0 : OUT STD_LOGIC;q1 : OUT STD_LOGIC;q2 : OUT STD_LOGIC;q3 : OUT STD_LOGIC;q4 : OUT STD_LOGIC;q5 : OUT STD_LOGIC;q6 : OUT STD_LOGIC);END DISPA;ARCHITECTURE DISPA_architecture OF DISPA IS BEGINPROCESS (d)V ARIABLE q:STD_LOGIC_VECTOR(6 DOWNTO 0);BEGINCASE d ISWHEN "0000"=>q:="";WHEN "0001"=>q:="";WHEN "0010"=>q:="";WHEN "0011"=>q:="";WHEN "0100"=>q:="";WHEN "0101"=>q:="";WHEN "0110"=>q:="";WHEN "0111"=>q:="";WHEN "1000"=>q:="";WHEN "1001"=>q:="";WHEN OTHERS=>q:="";END CASE;q0<=q(0);q1<=q(1);q2<=q(2);q3<=q(3);q4<=q(4);q5<=q(5);q6<=q(6);END PROCESS;END DISPA_architecture;其中显示模块又分为3个模块：1.BCD转数码管显示转化模块；2.片选通控制模块；3.显示控制模块。

交通灯信号控制器仿真设计交通灯信号控制器是城市道路交通管理系统中的重要组成部分，通过控制交通信号灯的变换来指挥车辆和行人的通行，以确保交通有序、安全、高效。

为了提高交通信号控制器的性能和稳定性，通常会进行仿真设计来对其进行优化和测试。

本文将介绍交通灯信号控制器的仿真设计过程，并详细讨论其原理和实现方法。

一、交通灯信号控制器的原理在城市道路交通中，交通灯信号控制器需要根据路口的车流量和行人需求来确定每个方向的绿灯时间，以实现交通的高效通行。

同时，还需要考虑到不同时间段交通流量的变化，灵活地调整交通信号的变换时间，以达到最佳的交通控制效果。

二、交通灯信号控制器的仿真设计方法1.确定仿真目标：首先需要明确交通灯信号控制器的仿真目标，包括优化绿灯时间、减少等待时间、提高交通效率等指标。

根据这些目标，确定仿真模型的概要设计和实现方法。

2.建立仿真模型：根据交通灯信号控制器的原理和实际运行情况，建立相应的仿真模型。

这包括车辆和行人的动态模型、交通信号灯的工作模式、路口的拓扑结构等方面。

3.设定仿真参数：确定仿真所需的参数，包括车辆流量、行人需求、信号灯变换时间、路口长度等。

根据实际情况，设定合理的参数范围，以确保仿真结果的准确性。

4.编写仿真程序：利用仿真软件或编程语言，编写交通灯信号控制器的仿真程序。

根据建立的模型和设定的参数，模拟不同情况下的交通流量和信号控制效果，评估控制器的性能和稳定性。

5.优化设计方案：根据仿真结果，对交通灯信号控制器的设计方案进行优化和改进。

可以调整绿灯时间、增加延时器、改变信号灯的配时等方法，以提高交通控制效果。

6.验证仿真结果：对优化后的设计方案进行验证，检验其效果和可靠性。

通过对比仿真结果和实际数据，评估交通灯信号控制器的性能和稳定性。

三、交通灯信号控制器的仿真设计案例以市中心的交通路口为例，设计一个交通灯信号控制器的仿真方案。

该路口存在车辆和行人的交通需求，需要根据不同时段的交通流量来控制信号灯的变换，以确保交通有序通行。

交通灯控制器 课程设计一、课程目标知识目标：1. 理解交通灯控制器的基本原理，掌握其电路组成及功能。
