(设备管理)工业设备及管道绝热分部工程

机电工程项目的组成和特点一、项目划分：按建筑机电工程和工业机电工程划分；（一）工业机电安装工程：通用工业设备安装工程、专用工业设备安装工程、管道工程、电气装置安装工程、自动化仪表安装工程、设备及管道防腐蚀工程、设备及管道绝热工程、工业炉砌筑工程、输变配电工程；单位工程：具有独立的施工条件斌能形成独立使用功能的建筑物和构筑物；能形成生产产品的车间、生产线和组合工艺装置以及各类动力站等；分部工程：按专业性质所属的工艺系统、专业种类、机组和区域划分，一般有设备安装、管道安装、电气装置安装、自动化仪表安装、设备和管道防腐与绝热安装、工业炉砌筑、非标准结构组焊等七个；子分部：按材料种类、施工特点、施工程序、专业系统及类别划分；分项工程：按主要工程材料、施工工艺、设备类型等进行划分。

（二）建筑机电工程项目的划分分部：建筑给水排水及采暖、建筑电气、建筑智能化、建筑通风与空调、电梯五个；1、建筑给排水及采暖子分部及分项室内给水：给水管道、配件及设备安装、室内消火栓系统安装、管道防腐、绝热等；室内排水：排水管道、雨水管道及配件安装等；室内热水供应系统：管道、配件及设备安装、防腐、绝热；卫生器具安装：卫生器具安装、给水配件、排水管道安装等；室内采暖系统：管道、配件、辅助设备及散热器安装、金属幅射板安装、低温热水地板辐射采暖系统安装、系统水压试验、防腐、绝热室外给水管网：给水管道安装、消防水泵结合器及室外消火栓安装室外排水管网：排水管道、排水水沟、井池施工；室外供热管网：管道、配件安装、系统水压试验、防腐、绝热建筑中水系统及游泳池系统：管道及设备安装、游泳池水系统安装等供热锅炉及辅助设备：锅炉、辅助设备、管道、安全附件安装、烘炉、煮炉和试运行、防腐、绝热等2、建筑电气室外电气：架空线路及杆上电气设备、箱式变电所、成套配电柜安装，电线、电缆、导管和线槽敷设，建筑物外部灯具、庭院灯、路灯安装，接地装置安装灯；变配电：变压器、成套配电柜、控制柜安装，裸母线、母线槽安装，电缆敷设；供电干线：母线槽安装，桥架、线槽安装，导管敷设，电线电缆敷设灯；电气动力：独立配电柜、控制柜安装，电动机、加热器灯电气设备检测试验和空载试运行电气照明：照明配电箱、线槽安装，导管、电线和电缆敷设，槽板配线，专用灯具安装，插座开关风扇安装，照明通电试运行；备用电源和不间断电源：柴油发电机组安装，不间断电源设备安装；防雷及接地：接地装置、避雷装置安装，建筑物等电位连接等3、建筑通风与空调：送排风系统：风管和配件制作安装，空气处理设备、消声设备和风机安装，风管和设备防腐，系统调试；防排烟系统：风管和配件制作安装，排烟风口、正压风口和风机安装，风管和设备防腐，系统调试；防尘系统：风管和风机安装，除尘器和排污设备安装，风管和设备防腐，系统调试；空调系统：风管和消声器制作安装，空气处理设备和风机安装，风管和设备防腐与绝热，系统调试；净化空调系统：风管和消声器制作安装，空气处理设备、高效过滤器和风机安装，风管和设备防腐与绝热，系统调试；制冷设备系统：制冷机组、制冷剂管道、制冷附属设备安装、管道和设备的防腐和绝热，系统调试空调水系统：管道冷热（媒）水系统、冷却水系统和冷凝水系统安装，冷却塔、水泵和附属设备安装，管道和设备防腐与绝热，系统调试4、建筑智能化通讯网络系统：电话通讯系统、卫星点出及有线电视系统、计算机网络系统；办公自动化系统：信息平台及办公自动化应用软件、网络安全系统建筑设备监控系统：空调与通风系统、变配电系统、照明系统、给排水系统、热源和热交换系统、冷冻和冷却系统、电梯和自动扶梯等；火灾报警及消防联动系统：火灾和可燃气体探测系统、火灾报警控制系统、消防联动系统安全防范系统：门禁（出入口管理）系统、防盗报警系统、电视监控系统、巡更系统、停车管理系统综合布线系统：缆线、光缆的敷设、机柜、机架、配线架、信息插座等的安装智能化集成系统：集成系统网络、实时数据库、信息安全、功能接口、通讯协议等电源与接地：电源、接地与防雷环境：空间环境、空调环境、照明环境、电磁环境住宅（小区）智能化系统：火灾自动报警系统、安全防范系统、物业管理系统5、电梯拽引式电梯：设备进场验收。

工业设备及管道绝热工程施工质量验收标准1总则为统一工业设备及管道绝热工程施工质量验收方法，加强质量控制，确保工程质量，制定本规范。

本规范适用于工业设备及管道外表面温度为一196°C〜+850°C的绝热工程施工质量验收。

本规范应与现行国家标准《工业安装工程施工质量验收统一标准》GB50252及《工业设备及管道绝热工程施工规范》GB50126配套使用。

工业设备及管道绝热工程施工质量验收除应符合本规范外，尚应符合国家现行有关标准的规定。

检验批inspectionlot按同一施工工艺条件或按规定方式汇总起来供检验用的，由一定数量样本组成的检验体。

2.0.2允许偏差allowabledeviation在可满足工程安全和使用功能的前提下，检测中允许少量检测点在本规范规定的比例范围内超差。

2.0.3现场抽样sitesampling对施工现场的材料和已施工的绝热结构按照规定抽样方法进行的取样。

2.0.4观察检查叩PearanCeinspection以目测及触感判断被检查物体是否符合规范规定的检查。

2.0.5针刺检查acupunctureinspection用长度大于绝热层厚度的直形针，垂直插入绝热层中对其厚度进行的检查。

2.0.6内衬innerliner在可拆卸式结构内，紧贴金属或非金属护壳的绝热层。

2.0.7隔汽层watervapourbarrier用于阻止水蒸气迁移的材料层。

3基本规定3.1 施工质■验收的划分工业设备及管道绝热工程施工质量验收可划分为检验批、分项工程和分部（或子分部）工程。

检验批应根据工程特点、施工及质量控制和专业验收的需要，按系统或区段进行划分。

设备可按单台划分为一个检验批；管道可按相同介质、相同压力等级、同一批次的检验划分为一个检验批。

分项工程可由一个或若干个检验批组成。

分项工程的划分，设备应以相同工作介质按台（或套）进行划分；管道应按相同的工作介质进行划分。

分部工程可由一个或若干个分项工程组成。

保温工程质量验收规范有哪些内容？一个工程按分部可分为地基与基础工程、主体结构工程、建筑装饰装修工程、水电安装工程等，针对不同分部工程其质量验收规范也不相同，下文是小编为大家收集整理的部分外墙保温工程质量验收规范和工业设备及管道绝热工程质量验收规范。

一个工程按分部可分为地基与基础工程、主体结构工程、建筑装饰装修工程、水电安装工程等，针对不同分部工程其质量验收规范也不相同，下文是小编为大家收集整理的部分外墙保温工程质量验收规范和工业设备及管道绝热工程质量验收规范。

▲一、外墙保温施工质量验收标准1、施工质量检查方法与标准（1）、每道工序完成后，用2m平板靠尺检查各方向的平整度，用线坠尺检查垂直度，标准为垂直与夹带度偏差不大于3mm。

（2）、保温层的厚度偏差用针刺法检查，测定保温芯板实际厚度是否符合设计要求。

（3）、随机抽样检查，每100㎡抽查点，若该点不符合设计要求，则增加抽样检查点为每30㎡设一点，并做好记录，待作数理统计，评定质量。

（4）、施工操作中的质量控制检查，由质量检查员组织进行，应控制施工质量的全过程，重点控制工序的质量，合格后方可进行下道工序施工。

2、工程质量评定验收标准（1）、墙体表面光洁平整、无修补痕迹、无接茬、观感好。

（2）、阴阳角垂直方正、符合质量规定要求。

立面垂直度及表面平整度允许偏差应符合相关规定。

（3）、整体墙表面无空鼓、无裂缝、无斑点、色泽均匀。

工业设备及管道绝热工程质量验收规范▲一般规定１、工程的施工应在涂漆合格后进行，设备及管道外表面保持清洁干燥，冬、雨季施工应有防冻、防雨雪措施。

２、绝热工程材料应有制造厂质量证明书或分析检验报告，种类、规格、性能应符合设计文件的规定。

３、绝热层施工，除伴热管道外，应单根进行。

４、要蒸汽吹扫的管道，应在吹扫后进行绝热工程施工。

５、工业设备及管道绝热工程的施工，必须按设计文件及规范的规定执行。

当需要修改设计、材料代用时，或采用新材料，必须经原设计单位同意。

GB50185-2010工业设备及管道绝热工程施工质量验收规范—附录表
表 A检验批质量验收记录表
单位工程名称
分项工程名称验收部位
施工单位分项技术负责人项目经理
分包单位分包技术负责人分包项目负责人施工执行标准
名称及编号
施工质量验收规范规定施工单位检查记录监理（建设）单位验收记录
主控项目1 2 3 4
一般项目
项目1
2
3
4
5
6
7
8
检查结果
主控项目
一般
项目
检查项目检查项，其中合格项，合格率%
其它
施工单位检查结果
项目专业质量检查员：年月日
监理（建设）单位验收结论
监理工程师（建设单位项目专业技术负责人）：年月日
表 B 分项工程质量验收记录表
单位工程名称
分部工程名称检验批数
施工单位项目技术负责人项目经理
分包单位分包技术负责人分包项目负责人
序号检验批部位、区段
施工单位
检查结果
监理（建设）单位验收结论
检
查
结
论
项目专业质量检查员：
项目技术负责人：
年月日验
收
结
论
监理工程师：
（建设单位项目专业技术负责人）
年月日。

危险性较大的分部分项工程安全管理规定《危险性较大的分部分项工程安全管理规定》已经 年 月 日第 次部常务会议审议通过，现予发布，自 年 月 日起施行。

住房城乡建设部部长王蒙徽年 月 日危险性较大的分部分项工程安全管理规定第一章总则第一条为加强对房屋建筑和市政基础设施工程中危险性较大的分部分项工程安全管理，有效防范生产安全事故，依据《中华人民共和国建筑法》《中华人民共和国安全生产法》《建设工程安全生产管理条例》等法律法规，制定本规定。

第二条本规定适用于房屋建筑和市政基础设施工程中危险性较大的分部分项工程安全管理。

第三条本规定所称危险性较大的分部分项工程（以下简称“危大工程”），是指房屋建筑和市政基础设施工程在施工过程中，容易导致人员群死群伤或者造成重大经济损失的分部分项工程。

危大工程及超过一定规模的危大工程范围由国务院住房城乡建设主管部门制定。

省级住房城乡建设主管部门可以结合本地区实际情况，补充本地区危大工程范围。

第四条国务院住房城乡建设主管部门负责全国危大工程安全管理的指导监督。

县级以上地方人民政府住房城乡建设主管部门负责本行政区域内危大工程的安全监督管理。

第二章前期保障第五条建设单位应当依法提供真实、准确、完整的工程地质、水文地质和工程周边环境等资料。

第六条勘察单位应当根据工程实际及工程周边环境资料，在勘察文件中说明地质条件可能造成的工程风险。

设计单位应当在设计文件中注明涉及危大工程的重点部位和环节，提出保障工程周边环境安全和工程施工安全的意见，必要时进行专项设计。

第七条建设单位应当组织勘察、设计等单位在施工招标文件中列出危大工程清单，要求施工单位在投标时补充完善危大工程清单并明确相应的安全管理措施。

第八条建设单位应当按照施工合同约定及时支付危大工程施工技术措施费以及相应的安全防护文明施工措施费，保障危大工程施工安全。

第九条建设单位在申请办理安全监督手续时，应当提交危大工程清单及其安全管理措施等资料。

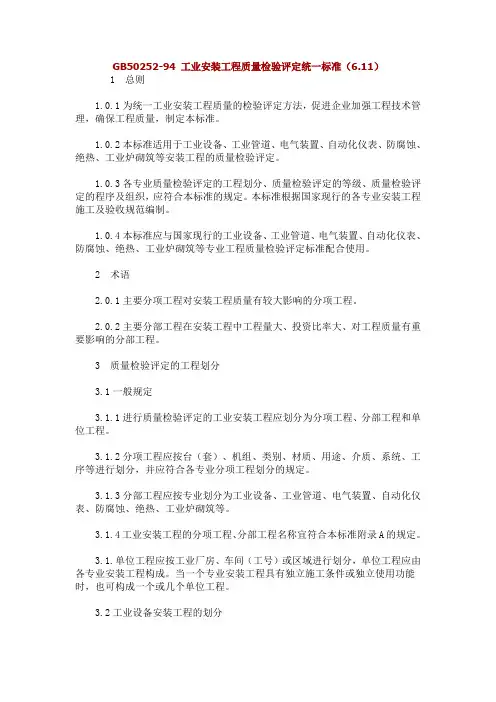

GB50252-94 工业安装工程质量检验评定统一标准（6.11）1 总则1.0.1为统一工业安装工程质量的检验评定方法，促进企业加强工程技术管理，确保工程质量，制定本标准。

1.0.2本标准适用于工业设备、工业管道、电气装置、自动化仪表、防腐蚀、绝热、工业炉砌筑等安装工程的质量检验评定。

1.0.3各专业质量检验评定的工程划分、质量检验评定的等级、质量检验评定的程序及组织，应符合本标准的规定。

本标准根据国家现行的各专业安装工程施工及验收规范编制。

1.0.4本标准应与国家现行的工业设备、工业管道、电气装置、自动化仪表、防腐蚀、绝热、工业炉砌筑等专业工程质量检验评定标准配合使用。

2 术语2.0.1主要分项工程对安装工程质量有较大影响的分项工程。

2.0.2主要分部工程在安装工程中工程量大、投资比率大、对工程质量有重要影响的分部工程。

3 质量检验评定的工程划分3.1一般规定3.1.1进行质量检验评定的工业安装工程应划分为分项工程、分部工程和单位工程。

3.1.2分项工程应按台（套）、机组、类别、材质、用途、介质、系统、工序等进行划分，并应符合各专业分项工程划分的规定。

3.1.3分部工程应按专业划分为工业设备、工业管道、电气装置、自动化仪表、防腐蚀、绝热、工业炉砌筑等。

3.1.4工业安装工程的分项工程、分部工程名称宜符合本标准附录A的规定。

3.1.单位工程应按工业厂房、车间（工号）或区域进行划分，单位工程应由各专业安装工程构成。

当一个专业安装工程具有独立施工条件或独立使用功能时，也可构成一个或几个单位工程。

3.2工业设备安装工程的划分3.2.1分项工程应按设备的台（套）、机组划分。

3.2.2同一个单位工程中的工业设备安装工程，应为一个分部工程。

3.2.3大型、特殊的工业设备安装工程，根据其工程量的大小，可划分为一个或几个分部工程或单位工程；其分项工程可按工序划分。

3.3工业管道工程的划分3.3.1分项工程应按工作介质或管道类别进行划分。

2018一建《机电工程》教材：工业安装工程施工质量验收的项目划分2018年一级建造师历年真题、模拟题尽收其中，全部由业界权威名师精心解析，精细化试题分析，完美解析一网打尽，在线做题请进/RHLAOC。

2018年一级建造师考试报名时间预计6月左右，考试时间预计9月中旬，为了帮助考生们更好的梳理考点，小编特为大家整理了2018一建《机电工程》教材：工业安装工程施工质量验收的项目划分，包括施工质量验收的程序和组织、验收程序应按分项工程、分部工程、单位工程依次进行、验收组织、工程质量验收划分及重要性、划分的重要性、划分的程序、分项工程的划分、分部(子分部)工程的划分、单位工程的划分、工业安装工程分项、分部、单位工程划分与各专业验收规范之间的关系、工业安装工程的划分，赶紧来开森学学习吧。

更多一级建造师报名条件、一级建造师备考指导等信息请持续关注开森学官网一级建造师频道。

1H432000 机电工程施工相关标准机电工程质量验收评定标准是检验机电工程是否合格的标准，验收评定是工程质量验收的重要环节。

在验收中必须依据合同文件、设计图纸的要求，严格执行国家颁发的有关工程项目质量检验标准和验收规范，以确保机电工程达到安全要求和使用功能。

本节机电工程相关质量验收评定标准主要是:工业安装工程施工质量验收统一标准;建筑工程施工质量验收统一标准。

1H432010 工业安装工程施工质量验收统一要求工业安装工程的质量评定是工程建设项目整个生命周期内的一个标准化活动过程.以获得最佳秩序和社会效益。

本目的主要编制依据是《工业安装工程施工质量验收统一标准》GB 50252-2010 本目重点是:工业安装工程施工质量验收的项目划分;工业安装工程分项工程质量验收评定;工业安装工程分部工程质量验收评定;工业安装工程单位工程质量验收评定。

1H432011 工业安装工程施工质量验收的项目划分本条主要知识点:质量验收评定的组织机构和依据;工程质量验收划分的重要性:学尔森教育—大建工领域专业的一站式职业教育机构一、施工质量验收的程序和组织(一)验收程序应按分项工程、分部工程、单位工程依次进行。

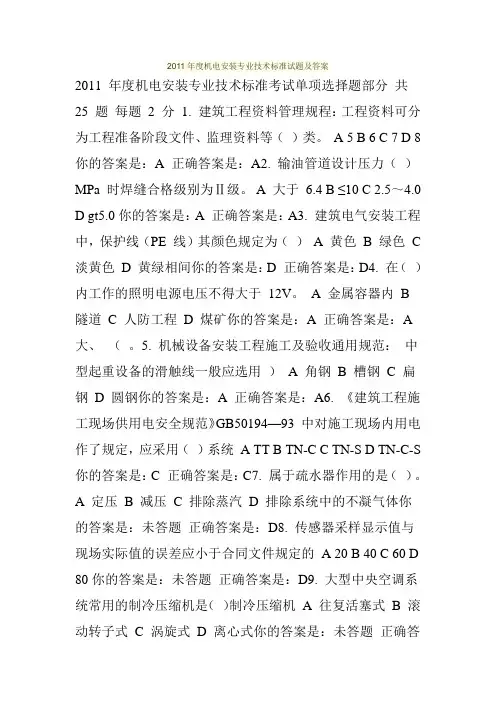

2011年度机电安装专业技术标准试题及答案2011 年度机电安装专业技术标准考试单项选择题部分共25 题每题2 分1. 建筑工程资料管理规程：工程资料可分为工程准备阶段文件、监理资料等（）类。

A 5 B 6 C 7 D 8你的答案是：A 正确答案是：A2. 输油管道设计压力（）MPa 时焊缝合格级别为Ⅱ级。

A 大于6.4 B ≤10 C 2.5～4.0 D gt5.0你的答案是：A 正确答案是：A3. 建筑电气安装工程中，保护线（PE 线）其颜色规定为（）A 黄色 B 绿色 C 淡黄色 D 黄绿相间你的答案是：D 正确答案是：D4. 在（）内工作的照明电源电压不得大于12V。

A 金属容器内B 隧道C 人防工程 D 煤矿你的答案是：A 正确答案是：A 大、（。

5. 机械设备安装工程施工及验收通用规范：中型起重设备的滑触线一般应选用）A 角钢B 槽钢C 扁钢D 圆钢你的答案是：A 正确答案是：A6. 《建筑工程施工现场供用电安全规范》GB50194—93 中对施工现场内用电作了规定，应采用（）系统 A TT B TN-C C TN-S D TN-C-S 你的答案是：C 正确答案是：C7. 属于疏水器作用的是（）。

A 定压B 减压C 排除蒸汽D 排除系统中的不凝气体你的答案是：未答题正确答案是：D8. 传感器采样显示值与现场实际值的误差应小于合同文件规定的 A 20 B 40 C 60 D 80你的答案是：未答题正确答案是：D9. 大型中央空调系统常用的制冷压缩机是（）制冷压缩机 A 往复活塞式B 滚动转子式 C 涡旋式D 离心式你的答案是：未答题正确答案是：D10. 电子信息系统机房施工及验收规范：屏蔽层应保持连续，端接时宜减少屏蔽层的剥开长度，与端头间的裸露长度不应大于mm A 2 B 3 C 4 D 5你的答案是：未答题正确答案是：D11. 药皮焊条手工焊时，风速超过（）m/s 时，应采取防风措施，才能进行焊接。

(GB50185-93)工业设备及管道绝热工程质量检验评定标准1 总则1.0.1 为统一工业设备及管道绝热工程质量的检验评定方法，加强企业技术管理，确保工程质量，制定本标准。

1.0.2 本标准适用于工业设备及管道内介质温度大于等于-196℃、小于等于+850℃的外部绝热工程质量的检验和评定。

1.0.3 本标准的主要指标和规定是依据《工业设备及管道绝热工程施工及验收规范》GBJ126-89（以下简称《施工规范》制定的）。

1.0.4 本标准规定的质量检验工作应在施工过程中进行；质量评定工作应在绝热分项工程施工完毕后进行。

1.0.5 本标准必须与现行国家标准《工业安装工程质量检验评定统一标准》配合使用。

1.0.6 工业设备及管道绝热工程质量的检验和评定，除应符合本标准外，尚应符合国家现行有关标准的规定2 术语2.0.1 保证项目保证工程安全和使用功能，对工程质量有决定性影响的检验项目。

2.0.2 基本项目保证工程安全和使用功能，对工程质量有重要影响的检验项目。

2.0.3 允许偏差项目在检测中允许少量检测点在本标准规定的比例范围内超差，仍可满足工程安全和使用功能的检验项目。

2.0.4 返修工程当工程施工质量未到返工程度时，经修补可达到合格规定要求的工程。

2.0.5 现场抽样检查对运到施工现场的材料或材料半成品和在已经施工的绝热结构体上的取样检查。

2.0.6 观察检查以人的直观感觉，结合实践经验，判断被检查物体是否符合标准规定的检查。

2.0.7 手掰检查用手掰动钩钉，销钉与工件焊接或粘结质量牢固程度的检查。

2.0.8 锤击检查用0.25kg小手锤轻击支承件的焊接部位或其它连接部位，以检查其与工件结合牢固程度的检查。

2.0.9 手拉检查用手拉扯缠绕或捆扎后的绝热绳、带紧密程度的检查。

2.0.10 针刺检查用长度大于绝热层厚度的直形针，插入绝热层中对其厚度的检查。

2.0.11 棒敲检查用木棒轻敲外保护层，以发出的声响音质鉴别填充绝热层内有无空隙的检查。

2022一级建造师《机电工程管理与实务》补考真题答案及解析一、单项选择题（共20题，每题1分，每题的备选项中，只有1个最符合题意）1.下列设备采购文件中，属于商务文件的是（）。

A.供货一览表B.技术要求C.设备数据表D.质量标准【答案】A【解析】设备采购商务文件的内容包括：询价函及供货一览表；报价须知；设备采购合同基本条款和条件；包装、唛头、装运及付款须知；确认报价回函（格式）。

【考点来源】1H420041工程设备采购工作程序P2722.可用于空调设备过滤网干净程度的监检开关是（）。

A.压力开关B.流量开关C.压差开关D.空气开关【答案】C【解析】压差开关是随着空气压差引起开关动作的装置。

一般压差范围可在20～4000Pa。

例如，压差开关可用于监视过滤网阻力状态的监测。

【考点来源】1H414041建筑智能化工程组成及其功能P2033.风管严密性检验的项目不包括（）。

A.咬口缝B.咬口形式C.铆接孔D.法兰翻边【答案】B【解析】风管系统安装完成后，应对安装后的主、干风管分段进行严密性试验。

严密性检验，主要检验风管、部件制作加工后的咬口缝、铆接孔、风管的法兰翻边、风管管段之间的连接严密性，检验合格后方能交付下道工序。

【考点来源】1H414032通风与空调工程施工技术要求P1914.危大工程安全专项方案的安全技术交底记录，除由交底双方签字外，还需确认签字的人是（）。

A.项目安全主管B.专项方案编制人C.项目专职安全员D.项目技术负责人【答案】C【解析】危大工程安全专项方案实施前，编制人员或者项目技术负责人应当向现场管理人员进行交底。

施工现场管理人员应当向作业人员进行安全技术交底，并由双方和项目专职安全生产管理人员共同签字确认。

【考点来源】1H420054施工组织设计的实施P2895.下列需协调的单位中，与项目合同没有契约关系的是（）。

A.勘察设计单位B.供水供电部门C.设备材料厂家D.消防管理部门【答案】D【解析】一、机电工程项目部与施工单位有合同契约关系的单位的协调协调单位：发包单位、业主及其代表监理单位；材料供应单位或个人；设备供应单位；施工机械出租单位；经委托的检验、检测、试验单位；临时设施场地或建筑物出租单位或个人；其他。

六、工业设备及管道绝热分部工程设备及管道隔热分项工程质量检验评定表
单位工程名称：名称、部位：
年月日绝热层安装分项工程质量检验评定表
单位工程名称：名称、部位：
年月日附件绝热层安装分项工程质量检验评定表
单位工程名称：名称、部位：
年月日伸缩缝及膨胀间隙绝热安装分项工程质量检验评定表
单位工程名称：名称、部位：
年月日防潮层安装分项工程质量检验评定表
单位工程名称：名称、部位：
年月日保护层安装分项工程质量检验评定表
单位工程名称：名称、部位：
年月日。
