光流法原理PBL

光流法的作用1. 什么是光流法光流法（Optical Flow）是计算机视觉领域中一种重要的运动估计方法，用于分析图像序列中的物体运动。

它通过分析相邻帧之间的像素强度变化来估计每个像素点在图像上的运动方向和速度。

在实际应用中，光流法可以用于目标跟踪、视觉里程计、三维重建和视频压缩等领域。

它对于理解和分析视频序列中的运动行为具有重要意义。

2. 光流法原理光流法基于一个假设：相邻帧之间相同物体上的像素点在时间上保持连续。

根据这个假设，我们可以通过比较两帧之间的像素强度差异来计算每个像素点在图像上的位移。

具体而言，光流法通过以下步骤实现：步骤一：特征提取首先需要从图像序列中提取出关键特征点，例如角点或边缘等。

这些特征点通常具有良好的区分性和稳定性，能够在不同帧之间进行匹配。

步骤二：特征匹配对于每个特征点，光流法通过在相邻帧之间进行搜索来找到其对应点。

一般采用的方法是在当前帧的局部区域内寻找与上一帧中特征点最相似的像素。

步骤三：光流计算通过比较特征点在两帧之间的位置变化，可以计算出光流向量，即每个像素点在图像上的运动方向和速度。

常用的光流计算方法有基于亮度约束和基于相关性约束等。

步骤四：光流可视化为了更直观地展示运动信息，可以将计算得到的光流向量以箭头或颜色等形式叠加在图像上，从而形成光流可视化结果。

3. 光流法的作用3.1 目标跟踪光流法可以用于目标跟踪，即在视频序列中实时追踪目标物体的位置和运动轨迹。

通过不断更新目标物体的位置信息，可以实现对其准确跟踪，并应用于视频分析、智能监控等领域。

3.2 视觉里程计视觉里程计是指通过分析相机连续拍摄的图像序列来估计相机在三维空间中的运动轨迹。

光流法可以用于计算相邻帧之间的相对位移，从而实现对相机运动的估计。

视觉里程计在自动驾驶、增强现实等领域具有重要应用价值。

3.3 三维重建光流法可以用于三维重建，即通过分析多个视角下的图像序列来恢复场景的三维结构。

通过计算不同视角之间的光流向量，可以估计出物体在空间中的位置和形状信息，从而实现对场景的三维重建。

光流法原理详细范文光流法（optical flow）是一种计算图像中像素点在连续帧之间的运动信息的方法。

它在计算机视觉领域中被广泛应用于运动估计、物体跟踪、图像稳定等诸多领域。

原理上，光流法通过分析像素点在连续帧之间的亮度变化来确定像素点的运动方向和速度。

光流法的基本假设是，相邻帧之间的像素点在灰度和亮度上是保持不变的，也就是说，如果像素点P在t时刻的位置是(x,y)，在t+1时刻的位置是(x+dx,y+dy)，那么P点在t时刻的灰度值I(x,y)等于P点在t+1时刻的灰度值I(x+dx,y+dy)。

基于这个假设，光流法将运动估计的问题转化为解决方程I(x,y,t)=I(x+dx,y+dy,t+1)，其中(x,y)是像素点在t时刻的坐标，(x+dx,y+dy)是像素点在t+1时刻的坐标，I(x,y,t)和I(x+dx,y+dy,t+1)分别是对应像素点的灰度值。

为了求解上述方程，光流法有两种主要的方法：稠密光流法和稀疏光流法。

稠密光流法假设图像中的每个像素点都有运动，因此在图像中每个像素点都会计算光流向量。

这种方法计算量大，但是得到的运动估计结果很精确。

稀疏光流法则是在图像中选择一部分像素点来计算光流向量，这样可以减少计算量，但是也会丢失部分运动信息。

稠密光流法的计算是基于亮度一致约束的。

亮度一致约束指的是相邻帧之间像素点的灰度值是保持不变的。

通过计算像素点在t时刻和t+1时刻的中心窗口内的亮度变化，可以得到一个亮度误差函数。

利用这个误差函数，可以采用迭代的方法来求解运动向量。

最常用的方法是Horn-Schunck光流法，它假设整个窗口内的像素点的灰度变化是保持一致的，从而得到一个全局的亮度误差函数。

稀疏光流法是通过选择部分像素点来计算光流向量。

这些像素点通常被称为光流采样点。

选择采样点的方法有很多，比如选取边缘区域的像素点，或者根据预测结果来选择。

然后，通过计算采样点在t时刻和t+1时刻的灰度差异来求解运动向量。

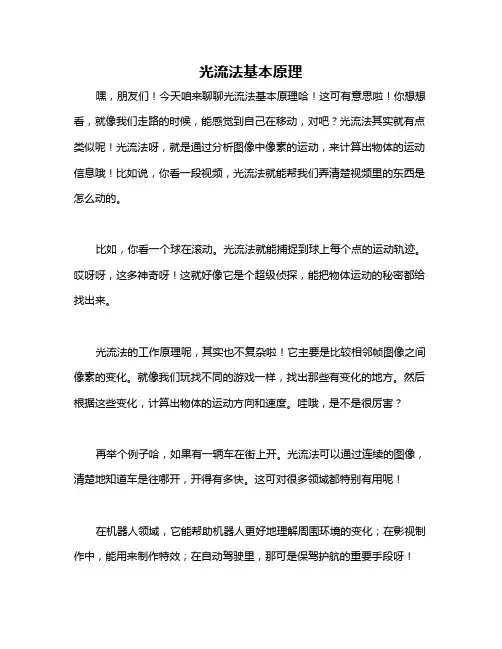

光流法基本原理
嘿，朋友们！今天咱来聊聊光流法基本原理哈！这可有意思啦！你想想看，就像我们走路的时候，能感觉到自己在移动，对吧？光流法其实就有点类似呢！光流法呀，就是通过分析图像中像素的运动，来计算出物体的运动信息哦！比如说，你看一段视频，光流法就能帮我们弄清楚视频里的东西是怎么动的。

比如，你看一个球在滚动。

光流法就能捕捉到球上每个点的运动轨迹。

哎呀呀，这多神奇呀！这就好像它是个超级侦探，能把物体运动的秘密都给找出来。

光流法的工作原理呢，其实也不复杂啦！它主要是比较相邻帧图像之间像素的变化。

就像我们玩找不同的游戏一样，找出那些有变化的地方。

然后根据这些变化，计算出物体的运动方向和速度。

哇哦，是不是很厉害？
再举个例子哈，如果有一辆车在街上开。

光流法可以通过连续的图像，清楚地知道车是往哪开，开得有多快。

这可对很多领域都特别有用呢！
在机器人领域，它能帮助机器人更好地理解周围环境的变化；在影视制作中，能用来制作特效；在自动驾驶里，那可是保驾护航的重要手段呀！
这么一讲，是不是觉得光流法真的超级棒呀？咱不得不感叹，科技的力量真是强大呀！它就像给我们打开了一扇观察世界的新窗户，让我们能看到更多神奇的东西呢！光流法基本原理就是这样，简单又有趣，还超级有用呢！
我的观点就是：光流法真的是一项非常了不起的技术，有着广泛的应用前景和巨大的潜力，值得我们好好去了解和探索呀！。

光流法基本原理从二维图像序列中检测物体的运动、提取运动参数并且分析物体运动的相关规律是运动图像序列分析的主要研究内容。

光流法是进行运动图像分析的重要方法，在视觉运动研究中具有举足轻重的作用。

光流（ optical flow ）表达了图像的变化，由于它包含了图像的运动信息，因此可被观察者用来确定目标的运动情况[32]。

如图 3-8 所示，光流是图像中亮度图案的表观运动，而运动场是三维物体的实际运动在图像平面上的投影，在理想情况下二者相互吻合[33] 。

光流场可以简单的理解为物体的速度矢量场，包含两个分量 (u,v) 。

假设相邻两帧图像之间的时间间隔很小，而且图像的灰度变化很小时，可以推导出基本的光流约束方程[34] ：I x u I y v t I 0(3-3)其中， u dx，vdy分别是该点的光流沿x, y方向上的分量；I ( x, y)是像素点(x, y)在时刻dt dtt 的灰度值， I x I, I yI , I t I 分别是灰度值I对x、y和t的偏导数，可从图像序列中x y t直接估计出来[35]：I x 1 [( I i 1, j ,k Ii 1, j ,k 1 I i 1, j 1,k I i 1,j 1,k 1) ( Ii , j , kIi , j ,k 14 xI y 1 [( I i 1,j ,k Ii , j 1,k 1 I i 1, j 1,k I i 1, j 1,k 1) ( Ii , j ,kIi , j ,k 14 y IIi , j 1,kIi , j 1,k 1)](3-4) i 1, j ,kIi 1,j ,k 1)](3-5)I t 1 [( Ii , j 1,kIi, j 1,k 1Ii 1,j ,k 1Ii 1, j 1,k 1) ( Ii , j ,kIi , j 1,kIi 1, j , kIi 1, j 1,k )] (3-6)4 t光流约束方程与 u 和 v 呈线性关系，如图 3-9 所示，把以 u 和 v 为横、纵轴的二维空间称为速度空间，则该方程定义了一条直线，且此直线与图像点灰度的空间梯度I 垂直。

光流法原理和跟踪流程-回复光流法（Optical Flow）是计算机视觉中常用的一种运动估计方法。

它通过分析图像中像素点随时间的变化，来推测出像素点的运动方向和速度。

光流法在目标追踪、医学影像分析、自动驾驶等领域发挥着重要作用。

在本文中，我将详细介绍光流法的原理和跟踪流程，帮助读者更好地理解和应用该方法。

光流法的原理基于一个基本假设：相邻时刻的像素点的灰度值之差（即图像亮度的变化）主要由相机的运动引起，而不是物体的运动。

基于这个假设，光流法试图通过计算相邻帧之间像素点之间的运动矢量来估计相机的运动。

那么，光流法的具体跟踪流程是怎样的呢？以下是一个典型的流程：1. 图像预处理在进行光流计算之前，首先需要对图像进行预处理。

这包括图像去噪、灰度化、图像金字塔构建等步骤。

图像金字塔的构建是为了对不同尺度的运动进行估计，以应对不同场景下的运动速度变化。

2. 特征提取在光流法中，通常选择一些具有较好区分度和稳定性的特征点进行运动估计。

常用的特征点包括角点、边缘等。

特征提取方法可以是角点检测算法（如Harris角点检测）或其他滤波器。

提取到的特征点可以用来计算光流向量。

3. 光流计算光流计算是光流法的核心环节。

常用的光流计算方法有基于亮度差异的光流计算方法和基于约束条件的光流计算方法。

基于亮度差异的光流计算方法基于光流法的基本假设，通过计算相邻帧之间像素点的灰度值之差来估计运动矢量。

这种方法简单直观，但对于大灰度变化和光照变化较大的情况不够稳定。

基于约束条件的光流计算方法则利用了光流场的光滑性和连续性约束。

其中一种常见的方法是使用光流方程，将其转化为一个光流方程约束优化问题，并用迭代方法求解。

这种方法对光照变化和大灰度变化具有一定的鲁棒性。

4. 光流可视化和结果分析经过光流计算之后，得到的光流场可以用来可视化和分析。

常见的可视化方法有箭头可视化和色彩编码可视化。

箭头可视化将每个特征点的光流矢量表示为箭头的方向和长度，色彩编码可视化则利用不同颜色来表示光流的方向和大小。

光流法应用光流法是一种计算机视觉中常用的技术，它可以用于解决运动估计、目标跟踪、视觉里程计等问题。

本文将从光流法的基本原理、应用领域以及一些常见算法进行介绍和探讨。

一、光流法的基本原理光流法是基于图像中像素亮度的变化来推测物体的运动方向和速度的一种方法。

其基本原理是假设相邻帧之间的图像存在连续性，即物体在短时间内的移动是平滑的。

根据这个假设，可以通过计算图像中每个像素点在两帧之间的亮度变化来推测物体的运动。

具体来说，光流法首先假设相邻帧之间的图像亮度的变化是由物体的运动引起的，然后利用亮度一致性约束来进行计算。

亮度一致性约束是指在相邻帧中的同一物体点的亮度是相等的。

根据这个约束，可以得到光流方程，通过求解这个方程可以得到物体的运动信息。

二、光流法的应用领域光流法在计算机视觉中有广泛的应用，下面将介绍几个常见的应用领域。

1. 运动估计：光流法可以用于估计图像中物体的运动轨迹。

通过计算物体在相邻帧之间的光流，可以得到物体的运动方向和速度信息。

这对于目标跟踪、行为分析等应用非常重要。

2. 目标跟踪：光流法可以用于目标的连续跟踪。

通过计算目标在连续帧之间的光流，可以实现对目标的跟踪和定位，从而实现目标的识别和追踪。

3. 视觉里程计：光流法可以用于计算相机在空间中的运动轨迹。

通过计算相邻帧之间的光流，可以得到相机的运动信息，进而计算相机在三维空间中的运动轨迹。

三、光流法的算法光流法有多种不同的算法，下面将介绍一些常见的算法。

1. Lucas-Kanade算法：Lucas-Kanade算法是光流法中最经典的算法之一。

它基于局部相似性的假设，通过最小化像素间的亮度差异来计算光流。

2. Horn-Schunck算法：Horn-Schunck算法是光流法中另一个经典的算法。

它通过最小化光流的平方差来计算光流，同时还考虑了平滑性约束。

3. 光流约束方程：光流约束方程是一种基于光流的模型，通过求解这个方程可以得到光流场。

光流算法——精选推荐光流算法，精选推荐光流算法是一种用于计算图像序列中像素的运动信息的方法。

它通过分析图像序列中相邻帧之间的像素变化，推导出像素的运动方向和速度。

光流算法被广泛应用于计算机视觉和机器人领域，包括目标跟踪、运动分析、人机交互等。

光流算法的基本原理是利用像素间的亮度信息来推断像素的运动。

在计算光流时，假设相邻图像帧之间的像素值变化可以视为亮度不变。

换句话说，对于两个相邻的图像帧中的相同物体，其像素之间的亮度变化应该是由于相对运动而引起的。

光流算法的主要思想可以总结为以下几步：1.计算图像的梯度：首先，对图像序列的当前帧和下一帧进行梯度计算。

梯度可以反映图像中的亮度变化。

3.解算光流方程：通过求解光流方程，可以得到每个像素的运动向量。

光流向量表示像素在图像上的位移。

4.平滑光流场：为了减小计算误差和噪声干扰，通常采用平滑技术对光流场进行平滑处理。

光流算法有许多不同的实现方法，其中一些比较常用的方法包括：Lucas-Kanade光流算法、Horn-Schunck光流算法和金字塔光流算法。

Lucas-Kanade光流算法是一种最经典的光流算法。

它基于局部区域内的亮度不变性假设，将光流问题转化为一个最小二乘优化问题。

该算法通过计算每个像素点的残差来确定光流的优化目标，并利用高斯金字塔对图像进行多尺度处理，以处理大运动或纹理不连续的区域。

Horn-Schunck光流算法则是另一种经典的光流算法，它基于全局一致性假设，认为整个图像区域的亮度变化可以由一个全局的运动场来描述。

该算法通过最小化光流向量场的平方差来优化光流估计结果，以达到全局平滑的效果。

金字塔光流算法是一种多尺度的光流估计方法，它通过构建图像金字塔，将原始图像分解为不同尺度的子图像，来处理由于尺度变化引起的光流模糊问题。

该方法可以有效地处理大运动或模糊的图像序列。

除了上述方法之外，还有一些其他的光流算法，如基于稀疏特征的光流算法、基于密集特征的光流算法等。

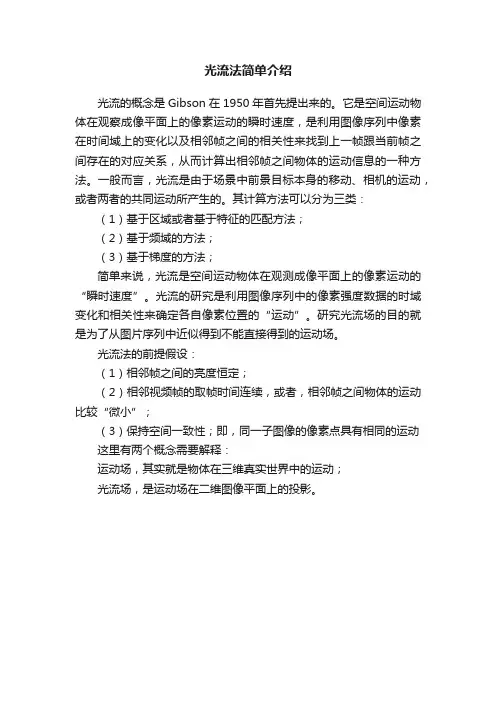

光流法简单介绍光流的概念是Gibson在1950年首先提出来的。

它是空间运动物体在观察成像平面上的像素运动的瞬时速度，是利用图像序列中像素在时间域上的变化以及相邻帧之间的相关性来找到上一帧跟当前帧之间存在的对应关系，从而计算出相邻帧之间物体的运动信息的一种方法。

一般而言，光流是由于场景中前景目标本身的移动、相机的运动，或者两者的共同运动所产生的。

其计算方法可以分为三类：（1）基于区域或者基于特征的匹配方法；（2）基于频域的方法；（3）基于梯度的方法；简单来说，光流是空间运动物体在观测成像平面上的像素运动的“瞬时速度”。

光流的研究是利用图像序列中的像素强度数据的时域变化和相关性来确定各自像素位置的“运动”。

研究光流场的目的就是为了从图片序列中近似得到不能直接得到的运动场。

光流法的前提假设：（1）相邻帧之间的亮度恒定；（2）相邻视频帧的取帧时间连续，或者，相邻帧之间物体的运动比较“微小”；（3）保持空间一致性；即，同一子图像的像素点具有相同的运动这里有两个概念需要解释：运动场，其实就是物体在三维真实世界中的运动；光流场，是运动场在二维图像平面上的投影。

如上图所示，H中的像素点(x,y)在I中的移动到了(x+u,y+v)的位置，偏移量为(u,v)。

光流法用于目标检测的原理：给图像中的每个像素点赋予一个速度矢量，这样就形成了一个运动矢量场。

在某一特定时刻，图像上的点与三维物体上的点一一对应，这种对应关系可以通过投影来计算得到。

根据各个像素点的速度矢量特征，可以对图像进行动态分析。

如果图像中没有运动目标，则光流矢量在整个图像区域是连续变化的。

当图像中有运动物体时，目标和背景存在着相对运动。

运动物体所形成的速度矢量必然和背景的速度矢量有所不同，如此便可以计算出运动物体的位置。

需要提醒的是，利用光流法进行运动物体检测时，计算量较大，无法保证实时性和实用性。

光流法用于目标跟踪的原理：（1）对一个连续的视频帧序列进行处理；（2）针对每一个视频序列，利用一定的目标检测方法，检测可能出现的前景目标；（3）如果某一帧出现了前景目标，找到其具有代表性的关键特征点（可以随机产生，也可以利用角点来做特征点）；（4）对之后的任意两个相邻视频帧而言，寻找上一帧中出现的关键特征点在当前帧中的最佳位置，从而得到前景目标在当前帧中的位置坐标；（5）如此迭代进行，便可实现目标的跟踪；。

光流法介绍光流场法的基本思想：在空间中，运动可以用运动场描述，而在一个图像平面上，物体的运动往往是通过图像序列中不同图像灰度分布的不同体现的，从而，空间中的运动场转移到图像上就表示为光流场(Optical Flow Field)。

光流场反映了图像上每一点灰度的变化趋势，可看成是带有灰度的像素点在图像平面上运动而产生的瞬时速度场，也是一种对真实运动场的近似估计。

在比较理想的情况下，它能够检测独立运动的对象，不需要预先知道场景的任何信息，可以很精确地计算出运动物体的速度，并且可用于摄像机运动的情况。

但光流法存在下面的缺点：有时即使没有发生运动，在外部照明发生变化时，也可以观测到光流；另外，在缺乏足够的灰度等级变化的区域，实际运动也往往观测不到。

三维物体的运动投影到二维图像的亮度变化，本身由于部分信息的丢失而使光流法存在孔径问题和遮挡问题，用光流法估算二维运动场是不确定的，需要附加的假设模型来模拟二维运动场的结构；在准确分割时，光流法还需要利用颜色、灰度、边缘等空域特征来提高分割精度；同时由于光流法采用迭代的方法，计算复杂耗时，如果没有特殊的硬件支持，很难应用于视频序列的实时检测。

推导光流方程过程：假设E(x,y,t)为(x,y)点在时刻t的灰度（照度）。

设t+dt时刻该点运动到(x+dx,y+dy)点，他的照度为E(x+dx,y+dy,t+dt)。

我们认为，由于对应同一个点，所以E(x,y,t) = E(x+dx,y+dy,t+dt) ——光流约束方程将上式右边做泰勒展开，并令dt->0，则得到：E x u+E y v+E t= 0，其中：Ex = dE/dx Ey = dE/dy Et = dE/dt u = dx/dt v = dy/dt上面的Ex,Ey,Et的计算都很简单，用离散的差分代替导数就可以了。

光流法的主要任务就是通过求解光流约束方程求出u,v。

但是由于只有一个方程，所以这是个病态问题。
