向家坝工程简介

世界最大水利发电工程根据多方资料查证，并整理世界水电的历史，按总装机容量整理出世界十大水电站的排名，也因此深切地感受到一座座电站就是一座座历史的丰碑，向世人展示着和谐水电的无穷生命力。

下面和店铺一起来观摩吧。

世界最大水力发电工程排行从1878年法国建成世界第一座水电站开始，世界水电已经走过137年的历史。

“水电兴，则国运兴”，早在20世纪80年代末，世界上一些工业发达国家，如瑞士和法国的水能资源已几近全部开发。

而中国凭借丰富的水能资源后来居上，截至2014年年底，中国水电装机容量和发电量分别历史性地突破3亿千瓦和1万亿千瓦时，稳居世界第一，成为促进经济发展和节能减排的主力军。

① 三峡概况：三峡工程全称为长江三峡水利枢纽工程。

1994年12月14日，三峡工程在前期准备的基础上正式开工。

三峡水电站是目前世界上装机容量最大的水电站，机组尺寸和容量大，水头变幅宽，设计和制造难度均居世界之最。

电站共装有32台70万千瓦巨型机组，加上两台5万千瓦电源机组，总装机容量为2250万千瓦，总工期17年。

效益：三峡工程是中国，也是世界上最大的水利枢纽工程，是治理和开发长江的关键性骨干工程，具有防洪、发电、灌溉、航运等综合效益。

在三峡工程建成后，其巨大库容所提供的调蓄能力能使下游荆江地区抵御百年一遇的特大洪水，也有助于洞庭湖的治理和荆江堤防的全面修补。

截至2014年年底，三峡水电站总装机容量2250万千瓦。

其中，三峡电厂去年发电量达988.19亿千瓦时，创单座水电站年发电量世界纪录。

② 伊泰普概况：伊泰普大坝建在流经巴西和巴拉圭两国之间的巴拉那河上，全长7744米，高196米。

伊泰普水电站是目前世界第二大水电站，是世界上仅次于三峡水电站的巨型水电枢纽工程，由巴西与巴拉圭共建，发电机组和发电量也由两国均分。

该水电站于1975年开始建设，1991年建成。

目前，伊泰普水电站共有20台发电机组，总装机容量1400万千瓦，年发电量900亿千瓦时。

向家坝水电站位于金沙江下游，是金沙江梯级开发的最后一级电站。

坝址位于峡谷出口处，左岸为四川省宜宾县，右岸为云南省水富县安边镇。

坝址距下游宜宾市32km,距水富县城约1.5km。

内昆铁路在坝址下游3km处设有水富站。

工程枢纽主要由挡水建筑物、泄洪消能建筑物、冲排沙建筑物、左岸坝后引水发电系统、右岸地下引水发电系统、通航建筑物及灌溉取水口等组成。

其中拦河大坝为混凝土重力坝，电站厂房分列两岸布置，泄洪建筑物位于河床中部略靠右侧，一级垂直升船机位于左岸坝后厂房左侧，左岸灌溉取水口位于左岸岸坡坝段，右岸灌溉取水口位于右岸地下厂房引水口右侧，冲沙孔和排沙洞分别设在升船机坝段的左侧及右岸地下厂房的进水口下部。

坝顶全长909.25m,最大坝高162m，电站设计正常蓄水位380.00m，左岸坝后及右岸地下厂房各安装有4台单机容量为750MW机组，总装机容量6000MW。

本次二期工程主要包括右非坝段、泄水坝段（含消力池）、厂房坝段（含坝后厂房）、升船机坝段、冲沙孔高程340.00m以上部分、左非①〜左非⑥高程280.00m 以上部分、导流底孔封堵、冲沙孔导流底孔段改造及二期导流工程。

本次施工组织研究的主要依据:a) 右岸施工区地形、地质、施工条件;b) 向家坝水电站可性行研究报告;c) 相关专题报告;d) 有关会议审查意见;e) 国家与行业现行有关规程规范。

2007年4月我局受向家坝工程建设部的委托，对《二期工程混凝土施工项目施工组织设计的八大技术难题》进行了研究，通过分析比较论证、主要结论如下:1、二期工程施工总布置中、施工场地规划基本能满足两个标段施工需要、在施工道路的规划设计中、由于本工程施工强度高、受下基坑的施工道路宽度的限制，车流量较大，为减少施工干扰，需进一步研究在大坝基坑内形成循环道路的可能性。

2、二期工程施工总进度与坝体分缝关系很大、采用一条纵缝、混凝土施工主导设备布置均能满足施工强度要求，坝体施工进度也能够满足节点工期的要求、采用二条纵缝、坝体强度加大、需考虑增加部分混凝土施工主导设备、施工风险较大。

和谐水电向家坝11月26日，金沙江下游的四川宜宾和云南水富两岸张灯结彩，初冬的江畔洋溢着喜庆的气氛。

在这里，我国第三大水电站向家坝水电站正式开工了。

这是继溪洛渡水电站开工之后，金沙江水电开发的又一件盛事。

作为“十一五”期间国家核准开工建设的第一个水电站，向家坝水电站是一个怎样的电站？在目前电力供需趋于平衡前提下，为什么还要建设向家坝水电站？新的形势下，建设向家坝水电站面临什么样的形势？中国三峡总公司及全体参建单位将如何建设建设向家坝水电站？对于这些问题，本文将为你一一解之。

2005年溪洛渡开工的礼炮声俨犹在耳。

相隔不到一年，向家坝这座金沙江上第二座巨型电站又开工建设了。

我国规划建设的最大水电基地金沙江水电开发，加速进入黄金开发期。

“2006年是我国电力事业发展史上新的里程碑。

经过了2002年6月份以来新的一轮电力紧张后，2006年我国的电力紧张局面基本上处于平衡，拉闸限电的现象基本上得到解决。

2006年是我国电力紧张局面的一个转折点。

”这是国家发改委副主任张国宝接受三峡总公司新闻中心组织的中央电视台、人民日报、经济日报、中国三峡工程报等媒体联合采访时，首先说的一番话。

中国不再缺电，中国也并不存在能源危机，加快水电开发似乎少了更直接的前提。

在不缺电的前提下，我们该如何认识水电？我国常规能源以煤炭和水力资源为主，人均其它化石能源资源较少，特别是探明的油气资源难以满足日益增长的需求。

能源结构长期以煤为主，煤炭在我国一次能源消费中的比重高达2/3以上，而在电力中，煤电占70％以上。

煤炭剩余开采量有限，并且这种过度依赖煤炭的能源消费结构，已造成了严重的环境问题。

以煤炭为主的能源结构不仅污染环境，还直接影响到水资源的平衡，每挖1吨煤，就要破坏约1.7立方米的地下水。

以煤炭为主的能源生产和消费格局所导致的环保生态问题，对我国社会可持续发展带来严重的隐患。

在2005年10月召开的中国电力论坛上，国家环保总局副局长张力军介绍说：“中国二氧化硫排放总量已居世界第一，超出大气环境容量的80％以上；排放的二氧化硫和氮氧化物在高空转化为硫酸盐和硝酸盐等细颗粒物，酸雨区面积约占国土面积的1/3。

右岸地下引水发电系统工程及辅助洞室工程向家坝地下引水发电系统工程介绍中国水利水电第七工程局 2008年9月20日 四川水力发电.cn专稿 转载必究介 绍 提 纲第一部分：工程概况 第二部分：主要施工方案 第三部分：安全监测 第四部分：成功经验及成果 第五部分：领导关怀四川水力发电.cn专稿 转载必究向家坝工程全貌 四川水力发电.cn专稿 转载必究第一部分：工程概况左非溢流坝段金沙江左岸厂房 泄洪坝段地下厂房 四川水力发电.cn专稿 转载必究第一部分：工程概况地下厂房位于右岸马延坡山体，共安装4台80万千瓦机组尾水出口 四川水力发电.cn专稿 转载必究1#施工支洞(正 对主厂房)地下厂房主要由引水洞、主厂房及主变洞、尾水洞、辅助洞室（帷幕、 排水、施工支洞）等组成四川水力发电.cn专稿 转载必究第一部分：工程概况 向家坝地下引水发电系统三维视图引水洞为单机单洞，尾水洞为两机 合一洞 四川水力发电.cn专稿 转载必究第一部分：工程概况主 厂 房主 变 洞四川水力发电.cn专稿 转载必究第一部分：工程概况1、 工程设计特点： 本标工程的主要施工项目可以分为‘地面工程’及‘地下洞群’两大部分。

（1） 地面工程：主要由‘发电进水口’、‘右坝基EL384～EL288’及‘尾水出 口及尾水渠’组成。

（见照片）四川水力发电.cn专稿 转载必究发电进水口边坡（开挖总高度约211m,EL525m～EL314m）新增进水口与 EL384平台连接段开挖 新增进水口EL450 以上覆盖层开挖新增进水口 EL384~EL450倒 悬体开挖四川水力发电.cn专稿 转载必究右坝基（开挖高度约96m,EL384m～EL288m）四川水力发电.cn专稿 转载必究尾水出口边坡EL310.0 EL295.5 四川水力发电.cn专稿 转载必究第一部分：工程概况（2）地下洞室群整体布局的特点 向家坝水电站右岸地下厂房总装机容量为4×800MW，引水发电系统采用岸塔式进 水口、单机单洞引水、“两机合一洞”尾水出水方式。

问鼎向家坝——水电四局向家坝工程项目部施工纪实（水电四局张继军）2012年10月10日上午9时，向家坝水电站开始蓄水。

10月16日下午18时，电站上游水位达到了354米初期蓄水目标水位。

11月5日16时30分，7号机组顺利结束72小时试运行，正式投产运行。

历经3年筹备和6年艰苦建设，向家坝水电站开始发挥发电、防洪、航运、灌溉等巨大的综合效益。

（一）攻坚克难树形象向家坝水电站位于四川省宜宾县和云南省水富县交界处，是金沙江下游河段规划的最末一个梯级。

电站以发电为主，同时改善航运条件，兼顾防洪、灌溉，并具有拦沙和对溪洛渡水电站进行反调节等作用。

电站主要由挡水重力坝、左岸坝后厂房、右岸地下引水发电系统及左岸江中垂直升船机等组成，坝顶设计高程384米，最大坝高162米，坝顶长度909.26米。

发电厂房分设于右岸地下和左岸坝后，各装机4台，单机容量80万千瓦，电站总装机容量640万千瓦。

水电四局向家坝工程项目部主要承担了向家坝电站二期土建及金结安装工程二标段，施工内容包括主体工程厂房坝段、升船机坝段和缺口坝段加高施工，303混凝土生产系统和塔带机供料线建安及380混凝土生产系统、3台30吨平移式缆机的运行以及相应的施工辅助工程，合同金额14.33亿元，占向家坝二期工程合同总额的30%。

该标段施工具有以下特点：一是工程量大，工期紧迫。

主要工程量：土石方开挖130.68万立方米，土石方填筑16.95万立方米，混凝土浇筑310.30万立方米，钢筋制安4.29万吨，金属结构2.34万吨，帷幕灌浆2.52万米，固结灌浆6.90万米；合同要求工程于2008年7月开工，2013年12月30 日完工，总工期66个月，工期之短，在同类型电站中绝无仅有。

二是大坝结构相对复杂。

向家坝电站大坝结构型式为混凝土重力坝，自身结构并不复杂，但由于工程地震设防裂度较高，设计在大坝底部横缝位置设置了接缝灌浆，在大坝上游面设置了防震钢筋。

同时，为保证坝体碾压混凝土防渗效果，除了在大坝上游面设置了二级配碾压混凝土防渗层施工外，还在上游面设置了水泥基防渗涂层。

向家坝向家坝-上海±800kV特⾼压直流输电⽰范⼯程是我国⾸个特⾼压直流输电⽰范⼯程。

⼯程由我国⾃主研发、设计、建设和运⾏，是⽬前世界上运⾏直流电压最⾼、技术⽔平最先进的直流输电⼯程。

⼀、⼯程概况向家坝-上海±800kV特⾼压直流输电⽰范⼯程包括⼆站⼀线，起于四川省宜宾复龙换流站，经四川、重庆、湖北、湖南、安徽、江苏、浙江、上海，⽌于上海市奉贤换流站。

⼯程全长1891.6km，先后跨越长江四次。

换流容量为6400MW，直流电流为4000A，每极采⽤两组12脉冲换流器串联（400kV＋400kV）。

换流变压器容量（24＋4）×297.1（321.1）MVA（其中4台备⽤）；换流变型式为单相双绕组有载调压；±800kV直流开关场采⽤双极接线，并按每12脉冲阀组装设旁路断路器及隔离开关回路；±800kV特⾼压直流线路⼀回，复龙换流站交流500kV出线9回，奉贤换流站交流500kV出线3回。

⼯程⼀次投运成功，保护、远动、遥测、遥信等动作正确率均为100%，11246台次操作⽆差错，继电保护动作正确率、远动投⼊率、遥测合格率、遥信正确率均为100%。

四、“四新”应⽤、获奖情况四新应⽤情况：换流站⼯程四新应⽤共82项，其中应⽤新技术21项，新⼯艺17项，新材料11项，新设备33项。

线路⼯程应⽤“两型三新”技术成果55项，⼯程获得专利8项，应⽤住建部⼗⼤新技术应⽤九⼤类28⼦项。

五、经济效益、社会效益截⽌2011年5⽉，⼯程安全运⾏514天，累计输电192.3亿kWh，为世博保电输送了45.3亿kWh，经济效益显著。

1. ±660千伏宁东—⼭东直流输电⼯程于2011年2⽉28⽇投运，⼭东接受外送电⼒的能⼒由350万千⽡提升⾄750万千⽡。

据统计，⼭东因此每年可节约原煤1120万吨。

由此全省减少⼆氧化硫排放5.7万吨，⼆氧化硫排放量降低1.1个百分点，⼤⼤促进了资源节约型、环境友好型社会建设。

三峡工程三峡水电站位于湖北省宜昌市三斗坪，由大坝、水电站厂房和通航建筑物三大局部组成，是中国有史以来建设最大型的工程工程，具有防洪、发电、航运、供水等综合效益。

水电站大坝为混凝土重力坝，坝顶搞185米，蓄水高175米，水库长600余公里，总库容393亿立方米，其中防洪库容221.5亿立方米。

电站总装机容量到达了2250万千瓦，年发电量约1000亿度，是全世界最大的〔装机容量〕水力发电站。

通航建筑物主要为左岸双线五级船闸和单线一级垂直升船机。

三峡工程的总计建设方案是“一级开发，一次建成，分期蓄水，连续移民〞。

1994年正式开工建设，工程共分三期进行，目前主体工程已经全部完工。

向家坝工程向家坝水电站是金沙江下游梯级开发中最末的一个梯级，坝址位于川滇两省交界的金沙江下游河段上。

向家坝水电站的开发任务以发电为主，兼顾防洪、改善通航条件、灌溉，同时具有拦沙和为溪洛渡水电站进行反调节等作用。

向家坝水电站枢纽由拦河大坝、泄洪排沙建筑物、左岸坝后厂房、右岸地下厂房、左岸垂直升船机和两岸灌溉取水口等组成。

拦河大坝为混凝土重力坝，坝顶高程384米，最大坝高162米，坝顶长度896.26米。

总装机容量640万千瓦，年发电量307.47亿千瓦时。

向家坝水库正常蓄水位380米，死水位370米，水库总库容51.63亿立方米，调节库容9.03亿立方米，可进行不完全年调节。

工程于2004年3月开始筹建，2006年11月主体工程正式开工，方案2021年首批机组发电，2021年全部竣工，总工期月9年6个月。

溪洛渡工程溪洛渡水电站位于四川省雷波县和云南省永善县接壤的金沙江峡谷段，是一座以发电为主，兼有拦沙、防洪和改善下游航运等综合效益的大型水电站。

溪洛渡水电站枢纽由拦河坝、泄洪、引水、发电等建设物组成。

拦河坝为混凝土双曲拱坝，坝顶高程610米，最大坝高278米，坝顶弧长698.07米；左、右两岸布置地下厂房，各安装9台水轮发电机组，电站总装机1386万千瓦，多年平均发电量571.2千瓦时。

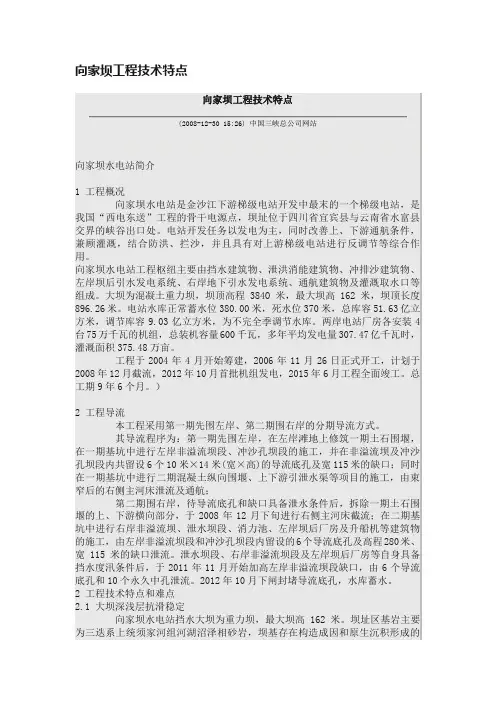

向家坝工程技术特点向家坝工程技术特点(2008-12-30 15:26) 中国三峡总公司网站向家坝水电站简介1 工程概况向家坝水电站是金沙江下游梯级电站开发中最末的一个梯级电站，是我国“西电东送”工程的骨干电源点，坝址位于四川省宜宾县与云南省水富县交界的峡谷出口处。

电站开发任务以发电为主，同时改善上、下游通航条件，兼顾灌溉，结合防洪、拦沙，并且具有对上游梯级电站进行反调节等综合作用。

向家坝水电站工程枢纽主要由挡水建筑物、泄洪消能建筑物、冲排沙建筑物、左岸坝后引水发电系统、右岸地下引水发电系统、通航建筑物及灌溉取水口等组成。

大坝为混凝土重力坝，坝顶高程384O米，最大坝高162米，坝顶长度896.26米。

电站水库正常蓄水位380.00米，死水位370米，总库容51.63亿立方米，调节库容9.03亿立方米，为不完全季调节水库。

两岸电站厂房各安装4台75万千瓦的机组，总装机容量600千瓦，多年平均发电量307.47亿千瓦时，灌溉面积375.48万亩。

工程于2004年4月开始筹建，2006年11月26日正式开工，计划于2008年12月截流，2012年10月首批机组发电，2015年6月工程全面竣工。

总工期9年6个月。

）2 工程导流本工程采用第一期先围左岸、第二期围右岸的分期导流方式。

其导流程序为：第一期先围左岸，在左岸滩地上修筑一期土石围堰，在一期基坑中进行左岸非溢流坝段、冲沙孔坝段的施工，并在非溢流坝及冲沙孔坝段内共留设6个10米×14米(宽×高)的导流底孔及宽115米的缺口；同时在一期基坑中进行二期混凝土纵向围堰、上下游引泄水渠等项目的施工，由束窄后的右侧主河床泄流及通航；第二期围右岸，待导流底孔和缺口具备泄水条件后，拆除一期土石围堰的上、下游横向部分，于2008年12月下旬进行右侧主河床截流；在二期基坑中进行右岸非溢流坝、泄水坝段、消力池、左岸坝后厂房及升船机等建筑物的施工，由左岸非溢流坝段和冲沙孔坝段内留设的6个导流底孔及高程280米、宽115米的缺口泄流。
