地磅仪表目前使用的最广泛是XK3190-D2+ ,LG6008-D2该仪表性能稳定，使用方便，通过ＣＯＭ口用ＡＳＣ码将重量数据传输到电脑，非常便于用户自己写程序，开发更实用的地磅软件。
地磅使用前要先标定才能使用，下面是地磅的XK3190-D2+的标定说明书。
地磅的简单的标定步骤：１，按［标定］键，也就是[3]这个键，出现[c00000],输入[888888],出厂密码，按［输入］键２，出现[d ***],输入10，表示10公斤起跳，按［输入］键３，出现[dc 2],表示小数点后位数，几十吨地磅，一般输[0],按［输入］4，出现［Ｆ６００００］，输入此磅的总吨位，１０００００或１５００００ＫＧ，按［输入］，如不需标定，只是要修改一些参数，这里不要输入任何数字，直接按［输入］进入下一步。
５，出现［noＬoＡd］，检测空秤零点，秤上不要有任何东西，就是磅自身的重量，按［输入］，出现[AloAd1],等待5-10秒，开一重卡车上去，这一重卡必须事先在别的磅上称过，已知其重量，输入这个车子的重量，按［输入］６，出现[tt ***]到这一步，标定工作已结束，可以继续修改其它的参数，也可以按［称重］退出。
７,后面几个重要参数，[Pn122],零点跟踪范围，建议改为[Pn 144],改大一点，有好处，有一次在厂里用个一吨的钢梁将六个传感器压在下面标定，结果到客户那里装上地磅后仪表显示５６００ＫＧ，无法置０，因为这个磅是发到国外的，虽然问题很简单，但要同外国人沟通，解决这个问题还是很困难的，就是置０范围太小，磅自重有６６００ＫＧ，出厂时我们用１０００ＫＧ钢梁架在传感器上面标定，仪表认为零点范围是1000ＫＧ，实际磅自重6600KG, 两个相减就是5600ＫＧ，所以一开机就显示是5600ＫＧ，设成[Pn 144],表示零点跟踪范围是地磅量程的２０％，６０吨的磅，就是１２吨的置０范围。
８，还有一个重要参数是波特率：[bt *]0--300波特率，１－－６００，２－－９００，３－１２００，４－２４００，５－－４８００，这个选择在与电脑相连的时候有用，因为要与电脑软件读ＣＯＭ的波特率一致。
地磅调称操作方法地磅是用来称量重量的设备，广泛应用于工业生产和商业领域。
地磅根据其结构和工作原理的差异，可以分为电子地磅和机械地磅两种类型。
下面我将介绍电子地磅和机械地磅的操作方法。
电子地磅的操作方法：1. 开机准备：首先，确保电子地磅的电源线已经接好并插入电源插座，并打开电源开关。
2. 零点调整：待地磅显示屏亮起后，判断是否有重物放在地磅上。
若有，则需要将其移开。
然后按下零点调整按钮，等待几秒钟，直到地磅显示屏上显示“0”。
3. 放物准备：将待称重的物品放在地磅上，确保物品的均匀分布在地磅上，以保证称重的准确性。
4. 读取重量：待物品放置稳定后，地磅的显示屏上将显示该物品的重量。
读取显示屏上的数字即可获得称重结果。
5. 关机：使用完毕后，按下电源开关，待地磅的显示屏上的数字消失后，即可完成关机操作。
机械地磅的操作方法：1. 开锁：机械地磅通常带有锁，使用前需先打开锁，将地磅平台解锁。
2. 零点调整：待地磅显示指针归零后，确认地磅上没有物品放置，然后使用调整杆或调整螺丝进行调整，等待指针回到零位。
3. 放物准备：将待称重的物品放在地磅上，确保物品的均匀分布在地磅上。
4. 读取重量：待物品放置稳定后，观察指针所指示的刻度，即可获得称重结果。
5. 关锁：使用完毕后，将地磅平台上的物品移开，再将地磅重新上锁，确保安全和稳定。
无论使用电子地磅还是机械地磅，在进行称重操作时都需要注意以下几点：1. 物品的放置要均匀分布在地磅上，以保证称重的准确性。
2. 在进行称重操作时应注意避免撞击地磅，并避免地磅承受过大冲击力。
3. 若使用机械地磅，在放置物品后应等待一段时间，待指针稳定后再读取刻度，以获得准确的重量信息。
4. 需要定期对地磅进行检查和维护，如电子地磅需要定期校正，机械地磅需要润滑和维护。
5. 当使用电子地磅时，需要注意防潮、防尘，避免与水等液体接触，以防损坏地磅的内部元件。
总之，地磅操作方法主要包括开机准备、零点调整、放物准备、读取重量和关机（关锁）等步骤。

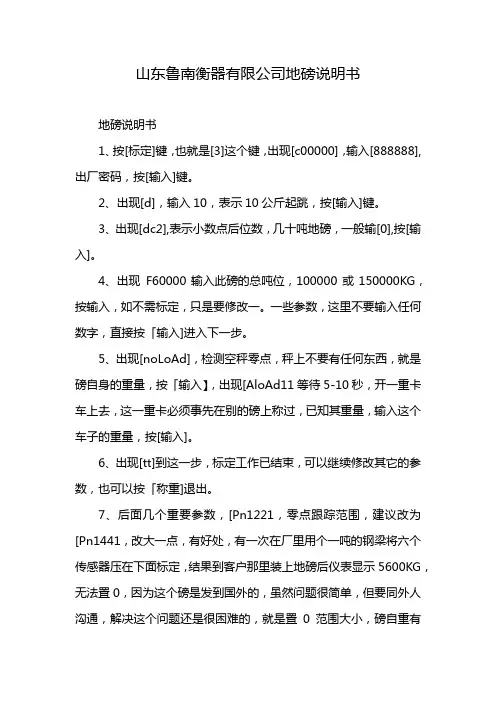

山东鲁南衡器有限公司地磅说明书地磅说明书1、按[标定]键，也就是[3]这个键，出现[c00000]，输入[888888],出厂密码，按[输入]键。
2、出现[d]，输入10，表示10公斤起跳，按[输入]键。
3、出现[dc2],表示小数点后位数，几十吨地磅，一般输[0],按[输入]。
4、出现F60000输入此磅的总吨位，100000或150000KG，按输入，如不需标定，只是要修改一。
一些参数，这里不要输入任何数字，直接按「输入]进入下一步。
5、出现[noLoAd]，检测空秤零点，秤上不要有任何东西，就是磅自身的重量，按「输入】，出现[AloAd11等待5-10秒，开一重卡车上去，这一重卡必须事先在别的磅上称过，已知其重量，输入这个车子的重量，按[输入]。
6、出现[tt]到这一步，标定工作已结束，可以继续修改其它的参数，也可以按「称重]退出。
7、后面几个重要参数，[Pn1221，零点跟踪范围，建议改为[Pn1441，改大一点，有好处，有一次在厂里用个一吨的钢梁将六个传感器压在下面标定，结果到客户那里装上地磅后仪表显示5600KG，无法置0，因为这个磅是发到国外的，虽然问题很简单，但要同外人沟通，解决这个问题还是很困难的，就是置0范围大小，磅自重有6600KG，出时我们用1000KG钢烫架在传感器上面标定，仪表认为零点范围是1000KG，实际磅自重6600KG，两个相减就是5600KG，所以一开机就显示是5600KG，设成[Pn144]表示零点跟踪范围是地磅量程的20%，60吨的磅，就是12吨的置0范围。
8、还有一个重要参数是波特率:bt0-300波特率，1-600，2-900，3-1200，4-2400，5-4800，这个选择在与电脑相连的时候有用，因为要与电脑软件读COM的波特率一致。
电子地秤设备操作规程电子地秤设备是一种现代化的高精度称重设备，其应用广泛，涉及到多个行业。
为了保证使用电子地秤设备的安全性、准确性及有效性，制定一份标准的操作规程是非常必要的。
以下是电子地秤设备操作规程，供您参考：一、设备安装1. 在选择安装地点时，应选择平整、强度好、光线较亮的位置，并尽量避免强磁场或电脑等电子设备的干扰。
2. 设备放置时应水平、稳定，并要根据不同型号的设备调整设备的尺寸和重量。
3. 设备的放置和安装应由专业的安装工人完成，并应按设备的操作说明进行安装。
二、设备调试1. 在使用电子地秤设备前，必须先进行设备的调试工作，以确保设备的准确性和可靠性。
具体步骤如下：（1）检查设备的接地是否正常，电源线和信号线是否连接牢固，设备的开关是否正常。
（2）对于新安装的设备，应使用钢尺、静压轮等设备进行测量。
如果设备的准确度不够高，应进一步进行调整。
此时，应根据设备的调整手册进行操作，调整重量以及灵敏度等参数。
2. 调试设备时，应注意安全，不得私自调整，更不能改动设备内部的部件和结构，如盲目调整设备的精度，以免设备出现故障。
三、设备使用1. 启动设备后，准确设置所需的参数，包括单位、量程、过载、灵敏度等。
其中, 灵敏度通常在 1/50000 至 1/75000 之间。
2. 在使用期间，不允许超负荷使用设备，以免对设备造成损坏。
3. 使用电子地秤设备时，应注意防尘、防潮、防震，对机器应定期清洁保养，以免影响设备的准确性、稳定性和寿命。
四、设备维护1. 设备的使用寿命与设备的维护有着密切的关系。
为了保证设备的正常使用，应定期进行设备的保养和维护。
2. 设备的保养应由专业的技术人员进行。
保养的主要内容包括：清洁设备，检查设备各个部分的紧固程度和连接状态，检查设备的电线和电源是否正常，检查和清理存储和显示器设备。
3. 设备在使用过程中，如果出现任何问题，应立刻停止使用，通知专业的技术人员进行检查和维护。
地磅说明书地磅说明书1. 引言地磅是一种用于测量物体质量的设备，广泛应用于货物物流、物料仓储、生产制造等领域。
本说明书旨在为用户提供对地磅的详细了解和正确使用方法的指导。
2. 设备概述地磅主要由称重传感器、显示器、控制器和外壳组成。
称重传感器负责测量物体的质量，显示器用于显示测量结果，控制器用于控制地磅的运行和通信，外壳则起到保护设备的作用。
3. 使用方法3.1 安装1. 在地磅使用的位置选择一个坚实平整的地面，避免安装在不稳定的地面或易受震动的地方。
2. 将地磅放置在地面上，确保地磅四个脚底与地面接触均匀。
3. 使用螺丝将地磅固定在地面上，以确保地磅的稳定性。
3.2 连接1. 将地磅的控制器与电源进行连接，并接通电源开关。
2. 通过数据线将地磅的控制器与计算机或其他设备进行连接，确保连接牢固，避免松脱。
3.3 校准1. 打开计算机或其他设备上的地磅软件，并进入校准模式。
2. 按照软件提示，将已知质量的物体放置在地磅上进行校准。
确保物体稳定放置，并等待校准完成。
3.4 称重1. 将待测量物体放置在地磅上，确保物体放置平稳。
2. 地磅会自动测量物体的质量，并在显示器上显示测量结果。
3.5 通信地磅支持与计算机或其他设备进行通信，用户可根据需要选择通信方式。
通信方式常见的有串口通信、网络通信等。
根据具体设备和软件的要求，进行相应的设置和连接。
4. 注意事项- 使用地磅时，应确保地磅表面干燥清洁，避免进水或受潮。
- 请勿将重物直接放置在地磅的显示器上，以免损坏设备。
- 避免地磅长时间超负荷使用，以免对设备造成损坏。
- 在使用地磅过程中，如发现异常情况或故障，请及时停止使用，并联系售后服务人员进行维修。
- 请勿私自拆卸地磅设备，以免造成人身伤害或设备损坏。
5. 常见问题解答5.1 地磅显示器没有显示数值怎么办？请检查地磅是否已连接电源，并确认电源是否正常开启。
若电源正常，但显示器仍未显示数值，请联系售后服务人员进行维修。

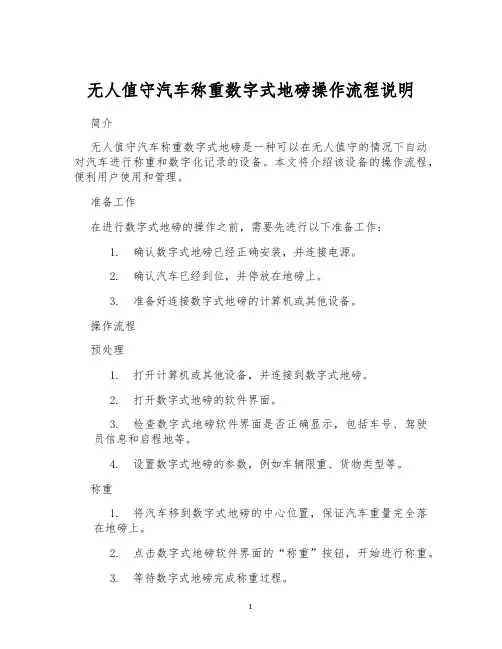

无人值守汽车称重数字式地磅操作流程说明
简介
无人值守汽车称重数字式地磅是一种可以在无人值守的情况下自动对汽车进行称重和数字化记录的设备。
本文将介绍该设备的操作流程，便利用户使用和管理。
准备工作
在进行数字式地磅的操作之前，需要先进行以下准备工作：
1.确认数字式地磅已经正确安装，并连接电源。
2.确认汽车已经到位，并停放在地磅上。
3.准备好连接数字式地磅的计算机或其他设备。
操作流程
预处理
1.打开计算机或其他设备，并连接到数字式地磅。
2.打开数字式地磅的软件界面。
3.检查数字式地磅软件界面是否正确显示，包括车号、驾驶
员信息和启程地等。
4.设置数字式地磅的参数，例如车辆限重、货物类型等。
称重
1.将汽车移到数字式地磅的中心位置，保证汽车重量完全落
在地磅上。
2.点击数字式地磅软件界面的“称重”按钮，开始进行称重。
3.等待数字式地磅完成称重过程。
4.检查数字式地磅软件界面是否正确显示称重结果和车辆信
息。
记录数据
1.检查数字式地磅软件界面的称重数据是否无误。
2.点击数字式地磅软件界面的“保存”按钮，将称重数据保
存到计算机或其他设备中。
3.检查保存的数据是否包括车号、重量、时间和启程地等信
息。
总结
本文介绍了无人值守汽车称重数字式地磅的操作流程，包括预处理、称重和记录数据三个部分。
用户可以依据本文供应的操作流程，便利地使用和管理数字式地磅设备。

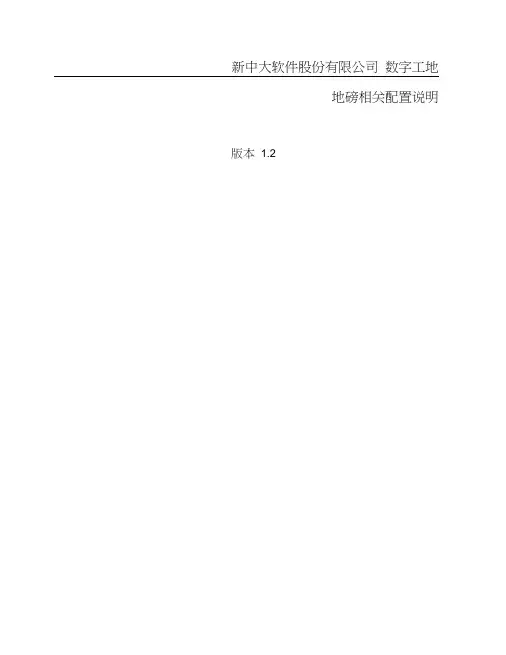

新中大软件股份有限公司数字工地地磅相关配置说明版本 1.2工件标识: DCS 工件版号: 1.1修订历史记录工件标识: DCS 工件版号: 1.1目录数字工地——地磅相关配置说明 (4)一、简介 (4)1.1 目的 (4)1.2 范围 (4)图1.1 参数设置与项目设置位置 (4)二、授权 (5)图2.1 项目设置界面 (5)图2.2 方案配置（参数设置）界面 (5)图2.3 项目设置界面操作步骤 (6)图2.4 方案配置界面操作步骤 (6)项目设置中的注意事项： (7)参数设置中的注意事项： (7)三、配置 (7)3.1 地磅 (7)图3.1 地磅参数配置界面 (7)3.1.1 串口配置 (7)3.1.2 通信协议配置 (8)3.1.3 称重算法和模式 (8)3.2 摄像头 (9)3.2.1 摄像头网页配置 (9)3.2.2 摄像头软件方案配置 (10)图3.2 摄像头参数配置界面 (11)3.3 LED 屏 (11)图3.3 LED 屏配置界面 (12)3.4 门禁 (12)图3.4 门禁配置界面 (13)图3.5 门禁控制设置软件界面 (13)3.5 打印机 (14)四、其他说明 (14)数字工地——地磅相关配置说明工件标识 : DCS 工件版号 : 1.1简介根据数字工地现场应用中物料过磅称重，使用地磅，门禁，车牌识别摄像机， 需对这些设备事先进行相关配置的说明。
1.1 目的通过本文档，现场实施人员可独立进行配置。
1.2 范围涉及自动称重，入场称重，出场称重使用前，进行的项目设置和参数设置界面。
图 1.1 参数设置与项目设置位置LED 等硬件设备时，系统工件标识: DCS 工件版号: 1.1授权在进行配置硬件参数到系统之前，需对当前使用的电脑所在项目进行授权。
图 2.1 项目设置界面图 2.2 方案配置（参数设置）界面授权步骤如下图 2.3 和 2.4 所示：图 2.3 项目设置界面操作步骤图 2.4 方案配置界面操作步骤工件标识: DCS 工件版号: 1.1项目设置中的注意事项：①、同一项目只允许出现同在一行，即已配置授权数的项目不能被重复选择；②、所有行授权数的和不会大于界面顶端已获得的授权总数；③、授权数不允许输入小于0 的数字；④、已设置的项目授权数若已有方案启用，则授权数不能低于已启用的方案数，且不能删除该行，只有当该项目没有已启用的方案才可被删除；⑤、只允许删除和修改当前用户所在账套的数据。

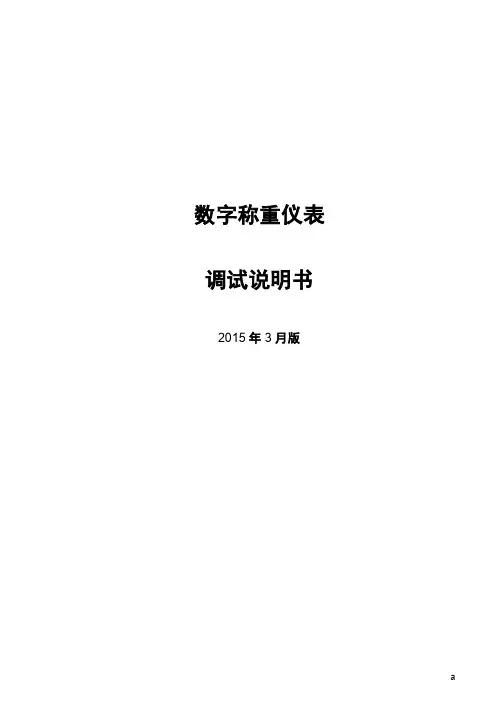

数字称重仪表调试说明书2015年3月版仪表使用注意事项▲系统电源线必须符合电气安全规定，接线盒、传感器的外壳必须接地良好。
▲传感器与仪表的连接必须可靠，传感器的屏蔽线必须可靠接地。
▲传感器和仪表都是静电敏感设备，在使用中必须切实采取防静电措施。
▲在仪表通电状态下，所有连接线不允许进行插拔。
▲在插拔仪表与外部设备连接线前，必须先切断仪表及相应设备电源。
▲仪表和传感器须远离强电场强磁场，远离强腐蚀性物体，远离易燃易爆物品。
▲不得在有可燃性气体或可燃性蒸汽的场合使用，不得在有压力的罐装系统中使用。
▲不得将液体或其他导电颗粒注入仪表内。
▲在雷雨季节，系统必须落实可靠的避雷措施，防止因雷击造成传感器和仪表的损坏，确保操作人员的人身安全和称重设备及相关设备的安全运行。
▲严禁使用强溶剂(如：苯、硝基类油)清洗机壳。
▲本产品非经技术监督部门授权，不得擅自开启铅封，不破坏铅封不能标定。
◆为保证仪表显示清晰和使用寿命，仪表不宜放在阳光直射下使用，放置地点应较平整。
◆仪表不宜放在粉尘及振动严重的地方使用，避免在潮湿的环境中使用。
◆仪表对外接口须严格按使用说明书中所标注的方法使用，不得擅自更改连接。
◆本仪表属于精密测量仪器，为保证计量的准确性，未经授权不允许随意打开。
◆本仪表自销售之日起一年内，在正常使用环境下，出现非人为故障属保修范围，请用户将产品及保修卡(编号相符)，寄往特约维修点或经销商。
◆超过保修期以及人为故障或其他意外损坏，生产厂对仪表实行收费维修。
亲爱的用户：在使用仪表前，敬请仔细阅读使用说明书。
天津精诚电子衡器有限公司服务热线：138****3631地址：天津市北辰区京津公路320号电话：138****4627传真：************网址：http://www.022-********.comE-mail:**********************邮编：300400本公司保留修改说明书的权利目 录第一章 技术参数 (1)第二章 秤台调试步骤指南 (2)第三章 安 装 连 接 (2)第一节 仪表与数字传感器的连接 (2)第二节 仪表与大屏幕的连接使用 (2)第三节 仪表与电脑的连接使用 (3)第四节 仪表与蓄电池的连接使用 (4)第四章 数字传感器调试 (4)第一节 修改传感器通信地址和秤台数字传感器组秤 (4)第二节 压角识别秤台各角位下的数传地址 .....................................................................................................第三节 查看各角位内码 (4)第四节 角差修正 .............................................................................................................................................一、自动角位角差修正 (5)二、输入重量角差修正（加载固定重物在传感器上） (5)三、输入系数角差修正（加载固定重物在传感器上） (5)第五章 标定调试 (6)第一节 标定 (6)第二节 分度值自动切换和标定线性 (6)第六章 其他操作 (7)第一节 日期时间设置（注：定时关机功能开启后，将不能修改日期） (7)第二节 标定密码管理 (7)第三节 定时关机 (8)一、设置定时关机时间的方法 (8)二、解除、修改定时关机时间的方法 (8)第四节 测试功能 (8)一、查看总内码 (8)二、查看电池电压 (8)三、检查按键功能和仪表PC 接口RS232通信功能 (8)第五节 PC 通讯参数设置 (8)第六节 存储打印参数设置 (9)第七节 初始化功能 (9)第七章 信息提示 (10)附录 A: 通信协议 (11)附录 B ：称重单格式示例： (13)54第一章技术参数1、型号：数字仪表(不锈钢外壳)2、数字传感器接口：通信方式RS485信号传输距离在接12数字传感器情况下总线可接至30米，如需更长，请与本公司联系传输波特率9600、19200bps激励电源DC12~14.8V数字接口能力最多可接16个数字传感器支持通信协议C型、E型和K型数字协议3、显示：7位LED数码管，7个状态指示符。

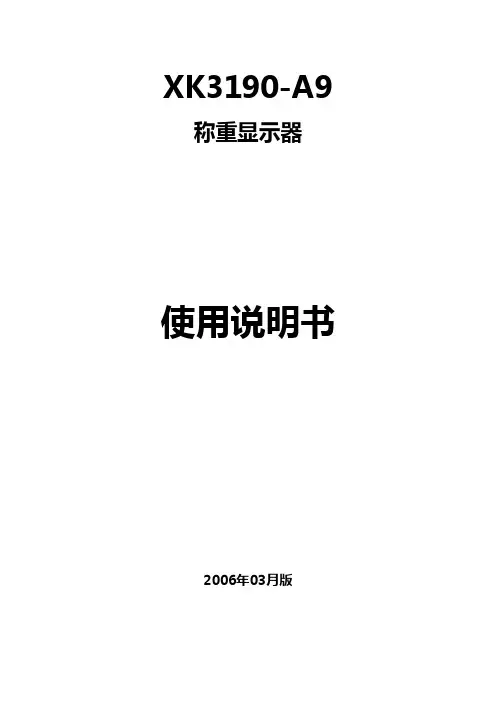

XK3190-A9称重显示器使用说明书2006年03月版目录第一章技术参数第二章安装一. 仪表前功能视图和后功能视图二. 传感器和仪表的连接三．打印机与仪表的连接四. 大屏幕显示器的连接五.串行通讯接口的连接第三章操作方法一. 开机及开机自动置零二. 手动置零(半自动置零)三. 去皮功能四.日期、时间的使用和操作五. 蓄电池使用六.码显示七. 数据记录的贮存八. 打印操作九. 记录的清除操作十. 记忆皮重的输入方法第四章维护保养和注意事项附录亲爱的用户：在使用仪表前，敬请阅读使用说明书。
XK3190-A9第一章技术参数1. 型号XK3190-A9称重显示器2.准确度III 级n=30003.模拟部分转换原理双积分式A/D输入信号围0～18mV最大净输入信号18mV转换速度10～15次/秒A/D 转换分辨码50万码非线性＜0.01%F.S满量程温度系数8PPM/℃标定全部采用键盘操作完成供桥电源DC，8V，可连接6个350Ω的传感器或12个700Ω的传感器传感器的连接方式采用6线式，长线自动补偿4.显示7位LED，字高0.56英寸，7个状态指示符，3个电量指示符显示周期100ms分度值1/2/5/10/20/50/100可选5.时钟可显示年/月/日、时/分/秒，自动闰年、闰月。
精度+ 5s/24h，不受断电影响。
6. 键盘数字键0～9功能键15 个（其中10个与数字键复合使用）键材料轻触式薄膜开关7.大屏幕显示器接口串行输出方式传输方式电流环/ RS232信号传输的数据格式11位波特率600传输距离≤30米8.串行通讯接口传输方式RS232C/RS422(选配)波特率波特率可选600/1200/2400/4800/9600传输的数据格式10位：1位起始位、8位数据位（ASCⅡ编码）、1位停止位传输距离RS232:≤30米RS422:≤ 1200米9.打印接口标准并行输出接口可配TpuP16微型打印机、TM800、KX－P1121、LQ1600K宽行打印机10.数据贮存可贮存255个车号和皮重、100个货号、205组称重记录11.使用电源交流电源AC 220V（-15%～+10%）；50Hz（-2%～+2%）直流电源采用CP7－12蓄电池供电（12V7 AH，外接）蓄电池使用时间约16小时（充足电后使用）蓄电池充电时间约30小时交流保险丝500mA直流保险丝 1.5A12.使用环境使用温度0℃ -- 40℃储运温度－25℃ -- 55℃相对湿度≤85％RH预热时间15分钟13. 外形310×195×186 (mm)自重约2.5公斤第二章安装联接一.仪表前功能视图和后功能视图:二、传感器与仪表的连接1、传感器的连接采用9芯插头座。
地磅称重操作方法教程地磅是一种用于称量货物重量的设备。
它被广泛应用于物流、运输和仓储行业。
本教程将介绍地磅的基本操作方法，以帮助您正确使用地磅并获取准确的重量信息。
步骤1：准备工作在使用地磅之前，确保您已经做好了以下准备工作：1.清理地磅：确保地磅的工作面干净整洁，没有杂物或灰尘。
这可以确保地磅的准确性和稳定性。
2.检查地磅指示器：确认地磅指示器显示屏幕是否正常工作，无任何故障或损坏。
如有问题，应联系维修技术人员进行修理。
3.校准地磅（可选）：如果您之前没有使用过地磅或者怀疑地磅的准确性，建议进行地磅校准。
校准地磅需要专业技术人员的帮助。
步骤2：接通电源并打开地磅1.插入电源插头：将地磅的电源插头插入适配器，并将适配器插头插入电源插座。
确保电源供应稳定。
2.打开电源开关：在地磅主机上找到电源开关，并将其打开。
通常，打开电源开关后，地磅会进入待机模式，显示屏会显示出初始化信息。
3.等待地磅初始化：在地磅显示屏上，您将看到一系列初始化信息。
等待地磅初始化完成，显示屏上将会显示出准备就绪的信息。
步骤3：设置地磅参数在进行称重之前，您可能需要根据需要设置地磅的一些参数。
1.选择称重单位：根据您的需要选择合适的称重单位，如千克（kg）或磅（lb）。
2.调整稳定性设置：地磅通常具有稳定性调整功能，可根据称重物体的特性进行调整。
根据地磅的使用手册，调整稳定性设置。
3.设置自动归零功能：地磅通常具有自动归零功能，可在每次称重后自动将地磅置零。
根据需要设置自动归零功能。
步骤4：称重操作1.将称量物体放置在地磅上：将待称重物体放置在地磅的工作面上。
确保物体放置平稳，并不会对地磅产生任何过大的压力。
2.等待称重稳定：地磅会通过传感器感知物体的重量，并将其显示在地磅的指示器上。
在称重过程中，地磅会不断校准并更新重量信息。
等待地磅稳定并显示准确的重量。
3.获取称重结果：一旦地磅完成重量测量并显示准确的结果，您可以从地磅的指示器上读取重量信息。
..Xk3190-A12+E电子秤标定方法（原材料仓库5吨地磅）开机初始化过程中长按【＃】键直到笔画自检结束，仪表即进入标定状态，显示【d X 】.按照以下步骤逐步操作，1、分度值设置：显示【d X 】，按【除皮】键选择1、2、5、10、20、50，按【＃】键确认，自动进入下一参数的设置。
按【除皮】键自动步进循环显示。
显示【d X 】显示【d 1 】，显示【d 2 】，显示【d 5 】，显示【d 10】，显示【d 20】，显示【d 50 】，显示【d 1 】，例如在显示【d 5】时，按【＃】键，分度值即设置为5，并自动进入小数点设置状态。
2、小数点设置：显示【P X】按【除皮】键选择0、1、2、3 位小数，按【＃】键确认，自动进入下一个参数的设置。
按【除皮】键自动步进循环显示。
显示【P 0】，显示【P 0.0】，显示【P 0.00】，显示【P 0.000】，显示【P 0】。
例如在显示【P 0.000】时，按【＃】键，小数点即设置为0.000，并自动进入最大秤量设置状态。
3、最大秤量设置：显示【FULL】，按【除皮】键进入数字输入状态。
显示【0 0 0 0 0 0】按【除皮】键，标志符▼依次右移选择数字输入位置，按【置零】键对应位自动步进加一，直到所需数字出现，再按【除皮】键标志符▼依次右移选择数字输入位置，按【置零】键对应位自动步进加一，直到最大秤量值出现，按【＃】键确认，自动进入下一个参数的设置。
例如显示【0 2 5 0 0 0】按【＃】键确认，并自动进入零点标定状态。
4、零点标定：显示【nOLOAD】秤台上无物，等到稳定标志符▼出现，按【＃】键，零点标定完成，进入量程标定状态。
5、满量程标定：显示【AdLOAD】在秤台上放置砝码，按【除皮】键进入输入状态。
显示【0 0 0 0 0 0 】按【除皮】键，标志符▼依次右移选择数字输入位置，按【置零】键对应位自动步进加一，直到所需数字出现，再按【除皮】键标志符▼依次右移选择数字输入位置，按【置零】键对应位自动步进加一，直到所显示的数字和砝码重量相等，当稳定标志符▼出现时，按【＃】键确认，结束量程标定状态。
D10数字式电子称重仪表使用说明书2012年04月版限公司目录第一章技术参数 (1)第二章安装联接 (2)一、仪表与数字传感器的连接 (2)三、仪表与大屏幕的连接使用 (2)四、仪表与电脑的连接使用 (2)五、仪表与蓄电池的连接使用 (2)第三章称重记录的贮存与打印 (2)一．称重记录的贮存 (2)二. 皮重存储的输入方法： (3)三. 称重记录的打印 (3)四. 统计报表的打印 (4)五．称重记录的查询 (6)六．称重记录的删除 (7)七．查询打印 (8)附录A：打印操作举例： (8)附录B：明细表及统计报表示例 (10)第一章技术参数1、型号：D102、数字传感器接口：通信方式RS485信号传输距离最长1000米传输波特率9600、19200 bps激励电源DC12V数字接口能力最多16个数字传感器或数字模块3、显示：7位白光LED数码管，7个状态指示符。
4、键盘数字键0 ~ 9功能键30个（10个与数字键复合）5、时钟：可显示年、月、日、时、分、秒，自动闰年、闰月；6、大屏幕显示接口传输方式串行输出方式，电流环和RS232传输波特率600bps7、串行通讯接口传输方式RS232波特率600/1200/2400/4800/9600/19200可选8、打印接口配置标准并行打印接口，可配接ESPON LQ-300K＋Ⅱ、ESPON LQ-300K、ESPONLQ-680K 、ESPON LQ-730K 、ESPON LQ-1600K（＋）、KX-P1131、KX-P1121、DS-300等宽行打印机，P带热敏微打，P1带针式微打。
9、数据贮存可贮存1500组车号皮重，201组货号和中英文货物名，100组客户号及中英文客户名，100组数字或中英文备注信息，可贮存2400组称重记录，20组过载记录。
10、使用环境电源输入AC110~220V 50~60HZDC 12V使用温度0℃~ 40℃储运温度-25℃~ 55℃相对湿度≤85%RH11、外型339×110×230 mm12、自重约3.7公斤第二章 安 装 联 接 一、仪表与数字传感器的连接本仪表可接C 系列和E 系列数字传感器,接法如下：数字传感器接口及说明三、仪表与大屏幕的连接使用可接柯力或耀华大屏幕，接法如下 1.RS232接法2.电流环接法四、仪表与电脑的连接使用本仪表串口通讯方式是RS232。
1 在不上电的情况下调整接线盒，使所有电位器的阻值为10欧.将数字万用表调到欧姆档，把两表棒分别搭在OUT接线端子的“E+"和X接线端子的E+上，即可测得X+电位器的电阻值。
同理可测得X-的电阻值。
2 打开仪表电源，放大十倍进行标定（如实际重量为20kg则标为200kg）。
如仪表有内码功能可按实际重量标定，再调到内码显示即可。
3 将1/3满量程砝码置于各个传感器所在位置上，记下仪表显示值。
调节接线盒中电位器的阻值，使各点的显示值之差小于0.2e即可。
调试方法如下：如某传感器（称重）值偏大，则将该传感器对应接线端子的两个电位器上的压降调大（顺时针调节电位器上的旋纽）。
如某传感器的值偏小，则将该传感器对应接线端子的两个电位器上的压降调小（逆时针调节电位器上的旋纽）。
注意，调节时要保证这两个电位器上的压降一致！！！压降一致测量方法：将数字万用表调到毫伏档，把两表棒分别搭在OUT接线端子的“E+"和X接线端子的E+上，即可测得X+电位器的电压值。
同理可测得X-的电阻值。
4 调整好后再进行一次正常标定。
调电子汽车衡角差知识之接线盒调平来源: 发布时间: 2012-3-15重庆电子秤报道如下：我们在使用调试电子汽车衡（地磅）时,由于每个角不可避免的会产生角差,用过一定时间后如果有角差则需要调整角差,但经常由于现场情况,传感器角位有时和接线盒角位弄错,会调乱角差.怎样才能快速调好角差呢首先可用调平电位器法.调之前先断开接线盒内的所有连接线路.第一种是调信号型接线盒:万用表调在20KΩ档,把总线信号输出端的-S和+S短路后,用万用表表笔依次接在每一个传感器的-S和+S处,调节每一个相应的电位器,使万用表显示阻值一致,调试完所有对应的电位器.第二种是调电压型接线盒.万用表调在200Ω档,一支笔接在接线盒总线的+E端子处,另一支笔接在每个传感器接线端子的+E处,这样就能快速的调平电位器了以上是由重庆电子秤整理发布。
七线地磅调试方法：第一标定注：调试结束后，可以把有关的标定参数通过打印机打印出来（操作方法：【报表】，输入【8】【0】，按【输入】即可，并保存好，以备在发生意外情况时可重新输入）。
二、秤台数字传感器组秤E型数字模块的传感器支持自动组网，直接将所有传感器线接好后，自动组网操作，操三、日期时间设置四、查看原标定零点时各传感器内码值仪表在标定零点时，自动保存各传感器空秤时的内码值，在今后秤台进行维护时通过查看各传感器的空秤内码与当前各传感器的空秤内码值变化量来分析如何维护。
五、查看加载重物后各传感器的内码变化量当重物加载到秤台上后可通过查看各个传感器相对空秤时的变化量，可分析各个传感器的受力情况，以方便检查秤台安装的良好程度。
注6-5-2：存储项目（Uy参数）有五位，自左到右分别为1~5位，每位的作用如下：第1位：0=不使用单位名称第2位：0=不使用备注1=使用单位名称1=使用备注第3位：0=不使用客户第4位：0=不使用货号1=使用客户1=使用货号第5位：0=不使用车号1=使用车号注6-5-3：信息打印方式选择（Hy参数）有五位，自左到右分别为1~5位，每位的作用如下：第1位：0=不打印单位名称第2位：0=打印备注数字编号1=打印单位名称1=打印文字备注信息第3位：0=打印客户数字编号第4位：0=打印货号数字编号1=打印文字客户信息1=打印文字货号名称第5位：备用注6-5-4：打印控制参数（y参数）有六位，自左到右分别为1~6位，每位的作用如下：第1位：0=标准打印速度1=快速打印（节省色带但打印质量较差）第2位：0=无边框打印注：无边框打印可以节省色带同时提高打印速度，该选项是针对宽行打印机的，微打无效。
1=有边框打印第3位：0=贮存打印时不输入备注号（使用当前备注号）1=贮存打印时输入备注号第4位：0=贮存打印时不输入客户号（使用当前客户号）1=贮存打印时输入客户号第5位：0=贮存打印时不输入货号（使用当前货号）1=贮存打印时输入货号第6位：0=贮存打印时不输入车号（使用当前车号）1=贮存打印时输入车号注意：如果选择贮存打印时不输入备注号、客户号、货号、车号，则需要在按【储存】键前先设置好不输入的内容。
七线地磅调试方法：
第一标定
注：调试结束后，可以把有关的标定参数通过打印机打印出来（操作方法：【报表】，输入【8】【0】，按【输入】即可，并保存好，以备在发生意外情况时可重新输入）。
二、秤台数字传感器组秤
E型数字模块的传感器支持自动组网，直接将所有传感器线接好后，自动组网操作，操
三、日期时间设置
四、查看原标定零点时各传感器内码值
仪表在标定零点时，自动保存各传感器空秤时的内码值，在今后秤台进行维护时通过查
看各传感器的空秤内码与当前各传感器的空秤内码值变化量来分析如何维护。
五、查看加载重物后各传感器的内码变化量
当重物加载到秤台上后可通过查看各个传感器相对空秤时的变化量，可分析各个传感器的受力情况，以方便检查秤台安装的良好程度。
注6-5-2：存储项目（Uy参数）有五位，自左到右分别为1~5位，每位的作用如下：第1位：0=不使用单位名称第2位：0=不使用备注
1=使用单位名称1=使用备注
第3位：0=不使用客户第4位：0=不使用货号
1=使用客户1=使用货号
第5位：0=不使用车号
1=使用车号
注6-5-3：信息打印方式选择（Hy参数）有五位，自左到右分别为1~5位，每位的作用如下：第1位：0=不打印单位名称第2位：0=打印备注数字编号
1=打印单位名称1=打印文字备注信息第3位：0=打印客户数字编号第4位：0=打印货号数字编号
1=打印文字客户信息1=打印文字货号名称第5位：备用
注6-5-4：打印控制参数（y参数）有六位，自左到右分别为1~6位，每位的作用如下：第1位：0=标准打印速度
1=快速打印（节省色带但打印质量较差）
第2位：0=无边框打印注：无边框打印可以节省色带同时提高打印速度，该选项
是针对宽行打印机的，微打无效。
1=有边框打印
第3位：0=贮存打印时不输入备注号（使用当前备注号）
1=贮存打印时输入备注号
第4位：0=贮存打印时不输入客户号（使用当前客户号）
1=贮存打印时输入客户号
第5位：0=贮存打印时不输入货号（使用当前货号）
1=贮存打印时输入货号
第6位：0=贮存打印时不输入车号（使用当前车号）
1=贮存打印时输入车号
注意：如果选择贮存打印时不输入备注号、客户号、货号、车号，则需要在按【储存】键前先设置好不输入的内容。
信息提示
一、正常信息提示：
1.……表示：请稍等，仪表内部进行运算，不要进行任何操作。
2.Prnt 表示：请稍等，仪表与打印机之间的数据传送。
3.LoAd 表示：两次称量中的第一次数据贮存，显示时间不超过两秒钟，以提示操作者。
4.SAVE 表示：不选择打印或打印机类型为0时，完整记录数据只作贮存处理。
5.EnD 表示：操作结束。
6.PASS 表示：密码修改成功。
二、错误操作信息提示：
1.Err03 表示：超载报警，须立即卸下全部或部分载荷。
2.Err08 表示：该条件下无记录。
3.Err10 表示：车号贮存及称重记录贮存剩余空间已少于10个，请删除部分或全部车
号贮存及称重记录贮存。
4.Err11 表示：车号贮存已满，请删除部分或全部记忆皮重。
5.Err12 表示：不能用微打进行报表打印。
6.Err13 表示：参数/功能类别选择不正确。
7.Err16 表示：密码输入不正确。
8.Err17 表示：参数设置不符合要求，请参考相关参数的输入范围的要求；压角设地
址时，出现重复压某只传感器；存储打印时，表示打印机类型与格式不符，请确认。
9.Err18 表示：秤台线性标定时，本次标定砝码小于上个标定砝码（仪表可多点标定，
但要求从轻到重标定）。
10.Err19 表示：零、负称量或不稳定时不能打印，不满足回零条件不打印；存储时输
入参数不符合要求；不符合置零条件；不符合去皮条件；不稳定、负数；调用车号无皮重信息。
11.Err27 表示：线性标定或角差修正时，系统修正系数E*.*****必须为E1.00000
12.Err28 表示：打印的日期小于已存储的称重记录的日期。
请删除大日期的记录或修
改当前日期，使之不小于存储的称重记录的日期。
13.Err30 表示：自动角差调整后结果异常。
14.Err31 表示：自动压角设置秤体角位时，扫描到的传感器类型与仪表设置值不同。
15.Err01~16 表示：n号传感器出错。
16.Err71~86 表示：n-70号C型协议数字传感器通信密码不一致或通信信号不正常。
17.Err adr 表示：设置传感器通信地址时，扫描到非1支数字传感器。
18.Err add 表示：传感器接口短路。
三、错误设置信息提示：
1.Err P 表示：打印机联接错误、打印机出错或打印机没纸，请加纸或按称重键退出，
再如重新联接或更换打印机。
2.Err23 表示：存储器损坏，必须更换新的芯片。
3.Err24 表示：备用存储器没有安装或损坏，必须安装或更换芯片。
4.Err25 表示：还原备份信息时，存储器无备份信息。
5.Err90 表示：字库芯片出错。
6.Err91 表示：设置参数保存失败。
四、其他信息提示：
Ctnu 0 表示：在读取稳定称重数据时，如果仪表25秒内仍不能采集到它认为是稳定的数据，便作此显示，此时操作者可以输入0或1或2，其作用分别是：0：告诉仪表不再做该步工作，直接返回称重状态；
1：告诉仪表再试一次；
2：告诉仪表这些不太稳定的数据可以用。
HELP 表示：定时关机时间已到，请按定时关机设置方法解除。
Lo bAt 表示：蓄电池电压低于10.5V请及时给蓄电池充电。
无显示但蜂鸣器长鸣蓄电池电压低于10.2V请及时给蓄电池充电。
