建筑电气安装工程预算入门与实例详解

电气安装工程量计算规则及预算实例电气安装工程的量计算是电气工程预算的重要环节之一、正确的工程量计算能够准确反映工程项目的规模和数量，为工程预算提供依据，科学合理地配置预算资金，确保工程项目的顺利进行。

下面将介绍电气安装工程量计算的规则及预算实例。

一、电气安装工程量计算规则1.材料数量计算根据工程设计图纸，将每一种材料及设备的规格、型号、数量、费用等进行详细测算，包括电缆、线管、开关、插座、灯具、变压器等。

计算方法一般为标准材料单价乘以数量得到材料费用。

2.施工工作量计算根据工程需求，测算施工工作量，如电缆敷设长度、线缆管道产量、接线盒布线数量、插座开关安装数量、灯具安装数量等。

计算方法一般为工作量单位价格乘以工作量得到施工费用。

3.人工费用计算根据施工人员的数量、工作时间、工作内容等，计算人工费用。

通常按照单位工时费用乘以工作时间得到人工费用。

4.设备费用计算根据工程设计图纸中的设备数量、规格、型号等，计算设备费用。

计算方法一般为设备单价乘以数量得到设备费用。

5.其他费用计算将其他与电气安装工程相关的费用进行计算，如运输费用、安全防护费用、施工机具使用费用等。

计算方法根据实际情况而定。

二、电气安装工程量计算预算实例以一栋办公楼的电气安装工程为例，介绍电气安装工程量计算的预算实例。

1.材料数量计算根据设计图纸，测算所需的电缆、线管、开关、插座、灯具等材料数量，并查询市场价格得到单价。

以电缆为例，需要3000米，单价为50元/米，计算得到电缆费用为150,000元。

2.施工工作量计算根据设计图纸，测算电缆敷设长度、线管道产量、接线盒布线数量、插座开关安装数量、灯具安装数量等工作量。

以接线盒布线数量为例，需要100个，单位价格为100元/个，计算得到接线盒布线费用为10,000元。

3.人工费用计算根据施工队伍的规模和工作时间测算人工费用。

假设需要10人工作10天，每人每天的工时费用为300元，计算得到人工费用为30,000元。

（建筑电气工程）安装电气预算安装工程预算（下册）第一章电气照明工程第一节电气照明工程基础知识一、常用的电气设备等安装高度1、配电箱：一般箱底距地1.5m2、灯具：依据设计管线一般沿顶棚敷设。

3、开关：拉线开关：一般距顶0.3m板式开关：一般距地1.3m－1.5m4、插座：一般插座安装高度距地0.3m，管线一般沿地面敷设。

其它插座：空调插座、防水插座等安装高度距地1.5m—1.8m，管线一般沿顶棚敷设。

5、聚氯乙烯塑料铜线：BV6、聚氯乙烯塑料铝线：BLV二、建筑电气工程施工图常用图形符号1、动力、照明线路在平面图上的表示方法①线路配线方式符号具体符号：SC焊接钢管配线TC（DG）电线管(薄壁钢壁)配线P（VG）硬塑料管配线(PVC)PC（RVG）软塑料管配线F（SPG）金属软管(蛇皮管)配线CT电缆桥架配线②线路敷配部位符号M（S）沿钢索配线BE（LM）沿梁或屋架下弦明配线CLE（ZM）沿柱明配线WE（QM）沿墙明配线FC（DA）埋地面（板）敷设CLE（KZM）跨柱明配线CE（PM）沿天棚明配线BC（LA）在梁内或沿梁暗配线CLC（ZA）在柱内或沿柱暗配线WC（QA）在墙内暗配线CC（PA）在顶棚内暗配线③线路文字标注格式a－b(c×d)e-f式中a——线路编号或线路用途符号；b——导线型号；c——导线根数；d——导线截面，不同截面分别标准；e——配线方式符号及导线穿管管径；f－—敷设部位符号。

2、动力、照明设备在平面图上表示方法①用电设备标注格式式中a——设备编号；b——额定功率，kW；c——线路首端熔断片或自动开关脱扣器电流，A；d——安装标高，m。

②电力和照明配电箱标注格式当需要标注引入线规格时为：式中a——设备编号b——设备型号；c——设备功率，kW；d——导线型号；e——导线根数；f——导线截面，mm2；g——导线敷设方式及部位。

③灯具的标注方法若为吸顶灯则为：式中a——灯具数量；b——灯具型号或编号；c——每盏照明灯具的灯泡(管)数量；d——灯泡(管)容量，W；e——灯泡(管)安装高度，m；f－—灯具安装方式(WP、C、P、R、W、)；L——光源种类(Ne，Xe，Na，Hg，I，IN，FL)。

预算实例-电气预算电气预算一、引言电气预算是指在建筑或工程项目中，对电气设备、电气工程所需的资金进行合理规划和预估的过程。

通过电气预算，可以为项目的电气施工提供经济、可行的方案，同时也可以帮助项目方合理安排预算，降低成本，确保项目的顺利进行。

本文将以一个电气预算实例为基础，详细介绍电气预算的步骤和要点。

该预算实例是针对一座商业楼宇进行的电气设备安装和电气工程施工，预计需要投资一定的资金。

以下将按照预算的步骤进行分析和计算。

二、目标和范围本次电气预算的目标是为商业楼宇安装必要的电气设备和进行电气工程施工所需的资金进行预估。

预算的范围包括电力进线、配电系统、照明系统、安全电气设施等。

三、步骤和要点1.收集项目信息在进行电气预算前，需要收集项目的相关信息，包括项目的规模、需求、施工期限、设计方案等。

同时，还需要了解现有供电情况，了解是否需要新的电力进线等。

2.制定预算计划根据项目信息，制定电气预算的详细计划。

包括预算的时间表、预算的范围、预算的目标等，确保预算的全面和准确性。

同时，预算计划还应包括沟通和协调的流程，以确保所有相关方的意见和需求都得到充分考虑。

3.量化项目需求根据项目的需求，量化所需的电气设备和工程施工项目。

包括电力进线、配电柜、配电线路、照明设备、安全设备等。

通过对每一项设备和工程进行量化，可以更准确地估算所需的资金。

4.查询供应商报价5.计算材料和劳务成本根据供应商的报价和项目的需求，计算所需材料和劳务的成本。

对于材料成本，需要考虑数量、型号、品牌等因素。

对于劳务成本，需要根据工程的复杂程度和人工工时进行估算。

6.估计其他费用除了材料和劳务成本外，还需要估计其他可能的费用，如运输费、安装费、维护费等。

这些费用通常是跟随电气设备和工程施工的进行而发生的，需要在预算中进行合理估计。

7.编制预算报告根据以上步骤和计算结果，编制电气预算报告。

报告应包括预算的详细内容、成本的分项及总额、所选供应商的信息、预算计划等。

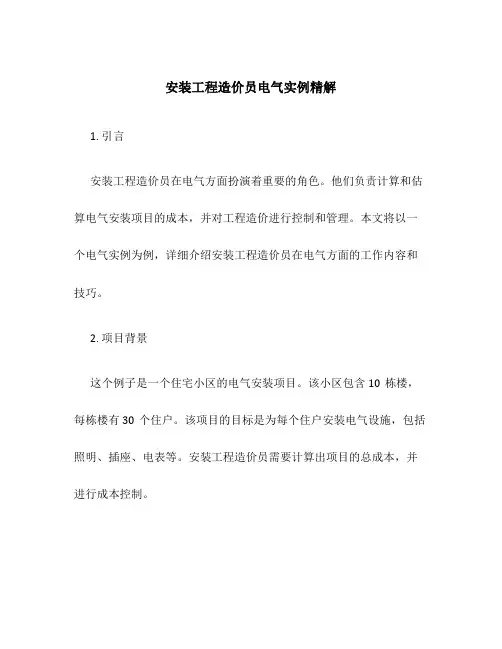

安装工程造价员电气实例精解1. 引言安装工程造价员在电气方面扮演着重要的角色。

他们负责计算和估算电气安装项目的成本，并对工程造价进行控制和管理。

本文将以一个电气实例为例，详细介绍安装工程造价员在电气方面的工作内容和技巧。

2. 项目背景这个例子是一个住宅小区的电气安装项目。

该小区包含10栋楼，每栋楼有30个住户。

该项目的目标是为每个住户安装电气设施，包括照明、插座、电表等。

安装工程造价员需要计算出项目的总成本，并进行成本控制。

3. 电气设施计量在进行成本估算前，安装工程造价员需要准确计量每个住户所需的电气设施。

电气设施的计量包括照明插座的数量、线缆的长度、开关和电表的数量等。

为了准确计量，安装工程造价员需要在现场进行勘察和测量。

4. 材料估算在计算项目成本前，安装工程造价员需要对所需的电气材料进行估算。

这包括电线、插座、开关、灯具、断路器等各种材料的数量和价格。

安装工程造价员可以通过与供应商沟通或者查阅价格手册来获得准确的材料价格信息。

5. 劳动力估算除了材料成本，安装工程造价员还需要考虑劳动力成本。

劳动力成本包括电工的人工费用和施工期间的人工费用。

安装工程造价员需要根据项目的规模和工期来估算劳动力成本，并将其考虑在总成本中。

6. 成本计算根据上述的计量数据、材料估算和劳动力估算，安装工程造价员可以进行项目总成本的计算。

他们可以使用电子表格软件或专业的造价软件来进行计算。

成本计算过程中，安装工程造价员还需要考虑其他费用因素，如运输成本、税费等。

7. 成本控制和管理一旦项目的总成本计算完成，安装工程造价员需要进行成本控制和管理。

他们需要监控项目的实际成本与预算成本的差异，并及时采取措施进行调整。

成本控制和管理的目标是确保项目的成本控制在可接受范围内，同时保证质量和进度的要求。

8. 结论安装工程造价员在电气方面的工作内容十分繁琐和复杂。

他们需要进行电气设施计量、材料估算、劳动力估算、成本计算以及成本控制和管理。

电气安装工程量计算及预算实例电气安装工程量计算及预算是指对电气工程进行工程量计算和成本预算，包括电气设备、电线电缆、电器附件、电气工艺管道等的数量计算和材料费、设备费、人工费等的费用预估。

下面是一个电气安装工程量计算及预算的实例。

假设一些电气工程的设计要求是按照一个厂房内的电气系统进行改造，包括电源供应系统、照明系统、动力系统等。

根据具体的工程设计，可以按照以下步骤进行电气安装工程量计算及预算：1.确定电气设备：根据设计要求，确定电气设备的种类和规格，比如配电箱、电流表、电压表、开关插座等。

2.计算电线电缆：根据电气设备的种类和位置，计算所需电线电缆的长度和截面积。

根据设计规范，选择合适的电线电缆型号并计算所需数量。

3.计算电器附件：根据电气设备的种类和规格，计算所需的电器附件数量，比如开关、插座、灯具、风扇等。

4.计算电气工艺管道：根据电气设备的种类和位置，计算所需的电气工艺管道数量和长度。

6.估算人工费：根据工程的复杂程度和工时估算，估算电气安装工程所需的人工费用。

7.计算材料费：根据所需材料的种类和数量，查询市场价格，计算电气安装工程的材料费用。

8.计算设备费：根据电气设备的种类和规格，查询市场价格，计算电气安装工程的设备费用。

9.计算总预算：将人工费、材料费和设备费加总，计算出电气安装工程的总预算。

这个实例只是一个简单的电气安装工程量计算及预算的示例，实际的计算过程会更加复杂，还需要考虑设计规范、工程难度、人工和材料的实际情况等因素。

此外，预算还可以考虑一些预留费用，如备用材料费用、工程变更费用等，以应对可能出现的不可预测的情况。

（建筑电气工程）安装电气预算2020年4月多年的企业客询顾问经准经过实战验证可顷替地擠行的卓越管理^案•值得您下载躺!安装工程预算（下册）第一章电气照明工程第一节电气照明工程基础知识一、常用的电气设备等安装高度1 、配电箱：一般箱底距地1.5m2、灯具：依据设计管线一般沿顶棚敷设。

3 、开关：拉线开关：一般距顶0.3m 板式开关：一般距地1.3m －1.5m4 、插座：一般插座安装高度距地0.3m ，管线一般沿地面敷设。

其它插座：空调插座、防水插座等安装高度距地 1.5m —1.8m ，管线一般沿顶棚敷设。

5 、聚氯乙烯塑料铜线：BV6 、聚氯乙烯塑料铝线：BLV二、建筑电气工程施工图常用图形符号1、动力、照明线路在平面图上的表示方法①线路配线方式符号具体符号SC 焊接钢管配线TC(DG )电线管(薄壁钢壁)配线P (VG)硬塑料管配线(PVC)PC ( RVG)软塑料管配线F (SPG)金属软管(蛇皮管)配线CT电缆桥架配线②线路敷配部位符号M ( S)沿钢索配线BE ( LM )沿梁或屋架下弦明配线CLE(ZM )沿柱明配线WE(QM )沿墙明配线FC ( DA)埋地面(板)敷设CLE (KZM )跨柱明配线CE ( PM )沿天棚明配线BC (LA )在梁内或沿梁暗配线CLC ( ZA )在柱内或沿柱暗配线WC ( QA )在墙内暗配线CC (PA )在顶棚内暗配线③线路文字标注格式a —b(c x d)e-f式中a――线路编号或线路用途符号；b ——导线型号；c——导线根数；d ――导线截面，不同截面分别标准；e――配线方式符号及导线穿管管径；f ——敷设部位符号。

2、动力、照明设备在平面图上表示方法①用电设备标注格式式中a ——设备编号;b——额定功率，kW ;c线路首端熔断片或自动开关脱扣器电流，A;d——安装标高，m 。

②电力和照明配电箱标注格式当需要标注引入线规格时为：式中a ——设备编号b——设备型号;c——设备功率，kW ;d——导线型号;e——导线根数;f——导线截面，2 mm2;:2立g③灯具的标注方法若为吸顶灯则为：式中a ——灯具数量；b ——灯具型号或编号；c ――每盏照明灯具的灯泡（管）数量;d ――灯泡（管）容量，W ;e ----- 灯泡（管）安装高度，m ;f ――灯具安装方式（WP、C、P、R、W、）;L——光源种类（Ne , Xe, Na, Hg , I, IN , FL）。

电气安装工程量计算规则及预算实例电气安装工程量计算规则是指根据工程的具体要求和设计方案，结合工程所需的材料、设备、人工和施工方法等因素，对电气安装工程的工程量进行合理计算的一套计算规则和方法。

而电气安装工程的预算是指在工程量计算的基础上，根据市场行情和成本要素，对工程造价进行合理预估的过程。

1.电气安装工程量计算规则：(1)材料计算：根据设计方案和工程要求，计算所需的电缆、电线、开关、插座、灯具等材料的用量，并根据市场行情确定材料的价格。

(2)设备计算：根据工程设计要求，计算所需的配电箱、电表箱、配电柜、开关柜等设备的数量和规格，并根据市场行情确定设备的价格。

(3)人工计算：根据工程的施工难度和施工周期，估算所需的施工人工数量和施工时间，并根据市场行情确定人工的价格。

(4)施工方法计算：根据工程的具体情况，确定最佳的施工方法和工序，并根据施工方法和工序估算出的时间和工程量，计算施工过程中的材料和人工的消耗。

2.电气安装工程预算实例：针对一些商业建筑项目的电气安装工程，我们可以通过以下步骤进行预算：(2)设备计算：根据工程设计要求，计算所需的配电箱、电表箱、配电柜、开关柜等设备的数量和规格，并通过市场调查确定设备的价格。

假设配电箱数量为2个，电表箱数量为1个，配电柜数量为3个，开关柜数量为5个，设备的价格为配电箱每个500元，电表箱每个200元，配电柜每个1000元，开关柜每个800元，那么设备费用为2*500+1*200+3*1000+5*800=8300元。

(4)施工方法计算：根据工程的具体情况，确定最佳的施工方法和工序，并根据施工方法和工序估算出的时间和工程量，计算施工过程中的材料和人工的消耗。

假设施工过程中需要使用吊装设备，预计的吊装时间为5天，每天的吊装材料和人工消耗为500元，那么施工方法费用为5*500=2500元。

以上是电气安装工程量计算规则及预算实例的简要介绍，具体的计算规则和预算方法还需要根据实际工程情况和市场行情进行细化和调整。

电气工程安装造价综合案例随着社会的不断发展，电气工程在建筑领域中起着至关重要的作用。

电气工程安装的质量和成本直接影响到建筑物的使用效益和运行安全。

本文将介绍一个电气工程安装造价综合案例，以便更好地理解电气工程安装过程中的成本控制和实践。

一、项目概况本案例为某高层商业综合体电气工程安装项目，总建筑面积20000平方米，由商场、办公楼和停车场组成。

电气工程包括电缆敷设、开关插座安装、照明设备安装等各项工作。

二、成本控制1. 预算编制在电气工程安装开始之前，需要对项目进行预算编制。

预算编制包括对各项工作的计量和估算，确定项目的经济投入和预期成本。

根据项目的规模和需求，确定项目的预算范围，包括人工费用、材料费用、设备费用等。

同时，还要考虑到项目的风险防控，确保整个项目的顺利进行。

2. 材料选择在电气工程安装中，材料的选择对成本控制至关重要。

合理选择符合工程质量要求的材料，能够减少维护和更换成本。

同时，还要综合考虑材料的价格和性能，选择性价比高的材料，确保经济实用性。

3. 施工过程管理在电气工程安装的施工过程中，严格控制施工进度和质量，能够有效地减少成本。

及时解决施工中出现的问题，减少后期修补和更改的成本。

合理安排工人的工作时间和工作内容，提高施工效率，减少人工费用。

4. 能源利用在电气工程安装中，合理利用电能资源，能够降低能源消耗和成本。

例如，在照明设备的选择上，选择能效比较高的LED灯，能够减少用电量，降低用电成本。

合理设置电气设备的工作温度和使用时间，减少不必要的能源浪费。

三、项目实施1. 项目计划根据电气工程安装的具体要求，制定项目计划。

项目计划包括工作任务的分解和进度的安排，确保项目按时完成。

同时，还要合理安排人员和资源，确保项目的高效推进。

2. 施工方案制定电气工程安装的施工方案，明确工作的流程和标准。

根据施工方案，确定各项工作的具体内容和质量要求。

同时，还要考虑施工过程中可能出现的风险和问题，并制定相应的应对措施。
