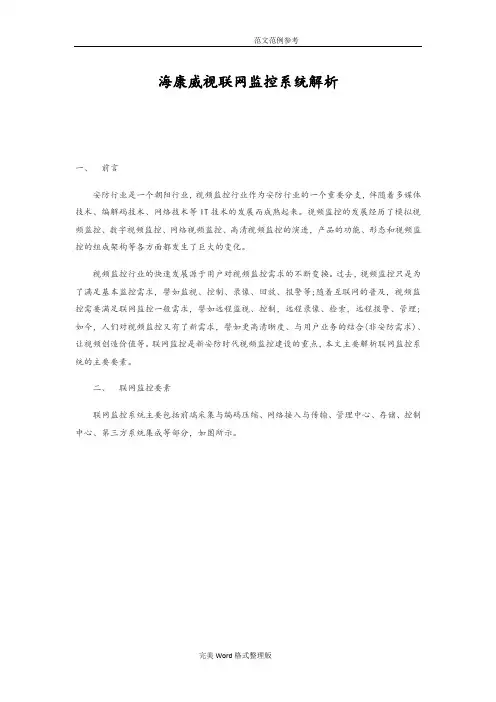

海康威视联网监控系统解析一、前言安防行业是一个朝阳行业，视频监控行业作为安防行业的一个重要分支，伴随着多媒体技术、编解码技术、网络技术等IT技术的发展而成熟起来。

视频监控的发展经历了模拟视频监控、数字视频监控、网络视频监控、高清视频监控的演进，产品的功能、形态和视频监控的组成架构等各方面都发生了巨大的变化。

视频监控行业的快速发展源于用户对视频监控需求的不断变换。

过去，视频监控只是为了满足基本监控需求，譬如监视、控制、录像、回放、报警等;随着互联网的普及，视频监控需要满足联网监控一般需求，譬如远程监视、控制，远程录像、检索，远程报警、管理;如今，人们对视频监控又有了新需求，譬如更高清晰度、与用户业务的结合(非安防需求)、让视频创造价值等。

联网监控是新安防时代视频监控建设的重点，本文主要解析联网监控系统的主要要素。

二、联网监控要素联网监控系统主要包括前端采集与编码压缩、网络接入与传输、管理中心、存储、控制中心、第三方系统集成等部分，如图所示。

图1 联网监控要素三、前端采集与编码压缩前端采集与编码压缩主要包括前端视频采集设备和视频编码设备，重点关注信号类型、信号采集方式、压缩方式。

目前，数字摄像机。

模拟摄像机输出信号为CVBS信号，图像分辨力取决于图像传感器，目前最高可达700线以上，信号通过同轴电缆传输，图像延时极小。

网络摄像机输出信号为IP数据包，经过H.264等压缩算法压缩到较低码率后传输，图像分辨率取决于图像传感器，目前主流分辨率为720P、1080P,最高分辨率可达500万像素以上，信号通过以太网传输，图像延时由所跨过的网关数量决定，一般延迟较大，传输带宽在8Mbps以内。

数字摄像机输出信号为未经过压缩的数字信号，图像分辨率取决于图像传感器，需要通过专用的SDI线缆或光纤线缆传输，图像延时极小，传输带宽在1.5Gbps左右。

，两者的功能类似，包括连接CVBS系统和IP系统、编码压缩，DVR还可以提供本地存储、录像检索和回放，DVS更多用于将模拟摄像机输出的CVBS IP数字信号后接入到以太网，因此DVS更多放置在系统前端。

视频监控系统的工作原理视频监控系统是一种通过摄像机和视频录像机等设备，通过传输、存储和处理视频信号，以实现对特定区域进行实时监控和记录的系统。

它广泛应用于安保领域、交通管理、工业控制等各个领域。

本文将详细介绍视频监控系统的工作原理。

一、视频监控系统的基本组成视频监控系统由摄像机、传输介质、存储设备、视频处理器和监控显示器等多个组件组成。

1. 摄像机：摄像机是视频监控系统的核心部件，通过光学透镜将实时画面转化为电子信号，并传输给其他设备进行处理和显示。

2. 传输介质：传输介质负责将摄像机产生的电子信号传输到其他设备。

主要有有线传输和无线传输两种方式。

有线传输可以使用电缆或光纤进行数据传输，传输速度快、稳定性高；无线传输则通过无线电波将信号传输到接收设备，具有灵活性和便携性等优势。

3. 存储设备：存储设备用于将视频信号进行录制和存储。

常见的存储设备包括硬盘录像机（DVR）、网络硬盘录像机（NVR）等。

这些设备具有大容量、高稳定性和可靠性的特点，可以长时间保存视频数据。

4. 视频处理器：视频处理器负责对摄像机采集到的视频信号进行处理和编码。

它可以对图像进行增强、压缩、分割和分析等操作，以提高视频质量和减少存储空间的占用。

5. 监控显示器：监控显示器用于显示摄像机传输过来的视频画面。

它可以将多个摄像机的画面分屏显示，以便实时监控和比对。

二、视频监控系统的工作原理可以分为图像采集、信号传输、信号处理和图像展示四个步骤。

1. 图像采集：视频监控系统通过摄像机对特定区域的图像进行采集。

摄像机的镜头接收到光线，并将光线信息转换为电子信号。

这些信号包含着图像的亮度、饱和度、对比度等信息。

2. 信号传输：摄像机产生的电子信号需要通过传输介质传输到其他设备。

有线传输通过电缆或光纤将信号传输到存储设备或视频处理器等设备；无线传输通过无线电波将信号传输到接收设备。

传输过程中需要保证信号的稳定性和安全性。

3. 信号处理：视频处理器接收到图像采集设备传输过来的信号后，对信号进行处理和编码。

海康威视视频监控原理培训一、引言随着科技的不断发展，视频监控技术在我国得到了广泛的应用，为维护社会治安、保障人民生命财产安全发挥了重要作用。

海康威视作为我国视频监控领域的领军企业，其产品和技术在国内外市场享有盛誉。

为了更好地推广和应用海康威视的视频监控技术，提高相关从业人员的专业素养，本文将对海康威视视频监控原理进行详细解析。

二、海康威视视频监控系统概述1.系统组成海康威视视频监控系统主要由前端设备、传输设备、中心设备和显示设备四部分组成。

（1）前端设备：包括摄像机、镜头、防护罩、支架等，负责采集监控场景的视频信号。

（2）传输设备：包括光纤、同轴电缆、网络等，负责将前端设备采集到的视频信号传输至中心设备。

（3）中心设备：包括录像机、解码器、服务器等，负责对视频信号进行处理、存储、分发等操作。

（4）显示设备：包括监视器、电脑、方式等，负责展示处理后的视频信号。

2.系统功能（1）实时监控：实时显示监控场景，便于用户及时了解现场情况。

（2）录像存储：将监控视频存储在硬盘或服务器上，便于事后查询和分析。

（3）远程访问：通过互联网实现远程监控，便于用户随时随地对监控场景进行查看。

（4）报警联动：与其他安防设备（如报警器、门禁等）实现联动，提高安防效果。

（5）智能分析：对监控视频进行智能分析，实现人脸识别、车辆识别等高级功能。

三、海康威视视频监控原理1.视频采集视频采集是视频监控系统的首要环节，前端设备通过摄像机捕捉监控场景的实时画面，并将其转化为电信号。

摄像机根据成像原理不同，可分为模拟摄像机和数字摄像机。

（1）模拟摄像机：将光信号转化为模拟电信号，通过同轴电缆传输至中心设备。

（2）数字摄像机：将光信号转化为数字信号，通过网络传输至中心设备。

2.视频传输视频传输是视频监控系统的关键环节，传输设备将前端设备采集到的视频信号传输至中心设备。

根据传输介质的不同，视频传输可分为有线传输和无线传输。

（1）有线传输：包括光纤、同轴电缆等，具有传输稳定、抗干扰能力强的特点。

视频监控的原理
视频监控是一种通过摄像设备采集图像或视频，通过传输、处理和存储技术实现对某个区域的实时监测和记录的系统。

其原理主要分为以下几个方面：
1. 摄像设备：使用摄像机或监控摄像头对监控区域进行实时拍摄，并将拍摄到的图像或视频信号传输至监控中心。

摄像设备可以采用不同的工作原理，包括CCD（电荷耦合器件）或CMOS（互补金属氧化物半导体）等技术。

2. 视频传输：监控系统通过有线或无线的方式将摄像设备采集到的图像或视频信号传输至监控中心。

传输方式包括以太网、无线网络、光纤等，其中以太网传输是最常用的方式。

3. 视频处理：在监控中心，接收到的图像或视频信号经过处理，包括图像的增强、分割、压缩等。

处理后的视频信号能够更清晰地展示监控区域的场景。

4. 视频存储：处理后的视频信号可以通过录像机、硬盘录像机、网络存储设备等进行存储，以便后期检索和回放。

5. 视频监控系统的管理和控制：通过监控中心的管理软件，用户可以对监控系统进行集中管理和控制，包括视频源的选择、画面的切换、图像的调整等。

总的来说，视频监控的原理是通过摄像设备采集图像或视频信号，通过传输、处理和存储技术将信号传输至监控中心，进行
实时监测和记录。

这样可以实现对某个区域的监控，并对需要的监控视频进行存储和管理。

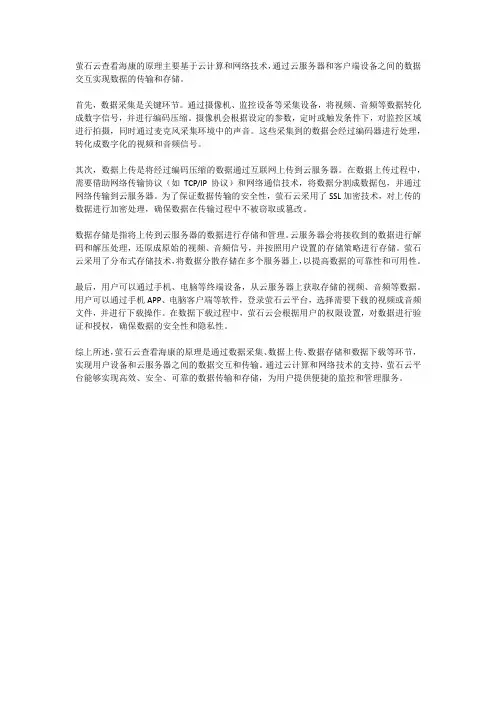

萤石云查看海康的原理主要基于云计算和网络技术，通过云服务器和客户端设备之间的数据交互实现数据的传输和存储。

首先，数据采集是关键环节。

通过摄像机、监控设备等采集设备，将视频、音频等数据转化成数字信号，并进行编码压缩。

摄像机会根据设定的参数，定时或触发条件下，对监控区域进行拍摄，同时通过麦克风采集环境中的声音。

这些采集到的数据会经过编码器进行处理，转化成数字化的视频和音频信号。

其次，数据上传是将经过编码压缩的数据通过互联网上传到云服务器。

在数据上传过程中，需要借助网络传输协议（如TCP/IP协议）和网络通信技术，将数据分割成数据包，并通过网络传输到云服务器。

为了保证数据传输的安全性，萤石云采用了SSL加密技术，对上传的数据进行加密处理，确保数据在传输过程中不被窃取或篡改。

数据存储是指将上传到云服务器的数据进行存储和管理。

云服务器会将接收到的数据进行解码和解压处理，还原成原始的视频、音频信号，并按照用户设置的存储策略进行存储。

萤石云采用了分布式存储技术，将数据分散存储在多个服务器上，以提高数据的可靠性和可用性。

最后，用户可以通过手机、电脑等终端设备，从云服务器上获取存储的视频、音频等数据。

用户可以通过手机APP、电脑客户端等软件，登录萤石云平台，选择需要下载的视频或音频文件，并进行下载操作。

在数据下载过程中，萤石云会根据用户的权限设置，对数据进行验证和授权，确保数据的安全性和隐私性。

综上所述，萤石云查看海康的原理是通过数据采集、数据上传、数据存储和数据下载等环节，实现用户设备和云服务器之间的数据交互和传输。

通过云计算和网络技术的支持，萤石云平台能够实现高效、安全、可靠的数据传输和存储，为用户提供便捷的监控和管理服务。
