标准九点检针机灵敏度测试法：（九点测试方法）1、准备标准测试卡及测试卡架（要视检针机机械龙门（探头）高度选择合适的测试卡；2、准备擦拭检针机机械的长条布（毛巾最佳）；对于已经使用过的检针机械，长条布（毛巾）用水沾湿并拧干，将灵敏度调节到最低档，开动机器让其运行用长条布拉直按住输送带任意一头，擦拭输送带正面的污物，如此让输送带运行几圈，直到输送带没有污物（如果输送特别脏，可将长条布清洗后多次擦拭或用工业酒精、防静电皮带清洁济进行擦洗）。
然后停机，将长条布洗干净拧干，设法将长布在输送带下边（反面）穿过，双手各抓住输送带两段，开动机器让其运行以擦拭输送带背面的污物。
第一：擦拭干净后，用九点测试法对检针机械灵敏度进行检验，先用标准测试卡直接放在输送带上，开动检针机，检针机能检测到此测试卡发出警报并且停机倒退为正常（需要将检测卡分别放在输送带面经过三个点进行检查――输送带A1、A2、A3位置）如图示：第二：接下来把标准测试卡嵌入测试卡架（也可找无金属物质代替）中间部位，把嵌入标准测试卡的架子放入运行中的检针机输送带上，检针机能检测到此测试卡发出警报并且停机倒退为正常（需要将检测卡分别放在输送带面经过三个点进行检查－－输送带A4、A5、A6位置上）如图示：第三：接下来把标准测试卡嵌入测试卡架最高点部位，把嵌入标准测试卡的架子放入运行中的检针机输送带上，检针机能检测到此测试卡发出警报并且停机倒退为正常（需要将检测卡分别放在输送带面经过三个点进行检查－－输送带A7、A8、A9位置上）如图示：经过上边三个测试方法都能检测到测试卡并报警停机倒退的，此检针机械可以正常使用。
（检针机灵敏度即所使用的标准测试卡直径，现在多采用直径为0.8、1.0、1.2、1.5、2.0MM的铁球测试卡。
实际检针灵敏度要采用哪种型号的测试卡，要视具体检测的产品和出口国际及检针机械的通道高度等因素来决定）。
以上检针机灵敏度校验需每三个小时进行一次，并将校验结果书面记录下来，供应客户查验。
九点式验针法1、准备标准测试卡及测试卡架（要视检针机机械龙门（探头）高度选择合适的测试卡；2、准备擦拭检针机机械的长条布（毛巾最佳）；对于已经使用过的检针机械，长条布（毛巾）用水沾湿并拧干，将灵敏度调节到最低档，开动机器让其运行用长条布拉直按住输送带任意一头，擦拭输送带正面的污物，如此让输送带运行几圈，直到输送带没有污物（如果输送特别脏，可将长条布清洗后多次擦拭或用工业酒精、防静电皮带清洁济进行擦洗）。
然后停机，将长条布洗干净拧干，设法将长布在输送带下边（反面）穿过，双手各抓住输送带两段，开动机器让其运行以擦拭输送带背面的污物。
第一：擦拭干净后，用九点测试法对检针机械灵敏度进行检验，先用标准测试卡直接放在输送带上，开动检针机，检针机能检测到此测试卡发出警报并且停机倒退为正常（需要将检测卡分别放在输送带面经过三个点进行检查――输送带A1、A2、A3位置）如图示：第二：接下来把标准测试卡嵌入测试卡架（也可找无金属物质代替）中间部位，把嵌入标准测试卡的架子放入运行中的检针机输送带上，检针机能检测到此测试卡发出警报并且停机倒退为正常（需要将检测卡分别放在输送带面经过三个点进行检查－－输送带A4、A5、A6位置上）如图示：第三：接下来把标准测试卡嵌入测试卡架最高点部位，把嵌入标准测试卡的架子放入运行中的检针机输送带上，检针机能检测到此测试卡发出警报并且停机倒退为正常（需要将检测卡分别放在输送带面经过三个点进行检查－－输送带A7、A8、A9位置上）如图示：经过上边三个测试方法都能检测到测试卡并报警停机倒退的，此检针机械可以正常使用。
（检针机灵敏度即所使用的标准测试卡直径，现在多采用直径为0.8、1.0、1.2、1.5、2.0MM的铁球测试卡。
实际检针灵敏度要采用那种型号的测试卡，要视具体检测的产品和出口国际及检针机械的通道高度等因素来决定）。
以上检针机灵敏度校验需每三个小时进行一次，并将校验结果书面记录下来，供应客户查验。
附：日本国PL 检针法对部分产品的检针要求标准产品名称检测标准文胸、衬衫、袜子、童装、小玩具等小件车缝制品ØFe0.8-1.2mm(Fe 为铁球)羊毛衫、西服、茄克、羽绒服、牛仔服等中型制品ØFe1.0-1.2mm(Fe 为铁球)床单、毛巾被、床罩、窗帘等宽幅车缝制品ØFe1.2-2.0mm(Fe 为铁球)较大玩具、塑胶制品、鞋类、手袋ØFe1.2-2.0mm(Fe 为铁球)以上未列产品项目标准请查询日本检针法列表检针机灵敏度标准表示方法是以一定直径Ø的铁球为标准参照物，而非几级来说明。
标准检测卡及标准检测卡架图片:本检针机测试卡套件说明书由东莞市连之新金属检测设备有限公司制作及提供，版权所有，未经许可禁止复制或拷贝转发！公司信息：东莞市连之新金属检测设备有限公司电话：*************传真：*************地址：东莞市寮步镇横坑工业区金湖S001-003号网址： 邮箱：***************连新®检针机九点测试套件说明书连新®标准检针机测试卡套件系严格按照国际环保组织制订的标准而制作，用来确定隧道式（又名：输送式、龙门式）检针机的可用灵敏度。
这个校准套件包含4个标准测试卡（分别为含有Fe0.8mm、Fe1.0mm、Fe1.2mm、Fe1.5mm 直径铁球的测试卡）。
这些检针机测试卡，适合最常见的检针标准要求，适用于美国、欧洲、日本等主流检针要求标准。
此外检针测试卡标准套件还包括一个校准卡架(可自行根据检针机通道高度尺寸制作，原则上只要该校准卡架能通过检针机灵敏度和高度限制即可)，该校准卡架设计高度有两种：9cm（适用10cm~15cm）、12cm（适用15cm~20cm），有若干缺口(槽位)放置和固定标准测试卡，用来进行检针机灵敏度九点测试校准。
(例如有效探测通道高度120mm 的连新®牌输送带式检针机JZQ-630K 型可选用测试卡架高度为9mm。
专业的检测设备制造商

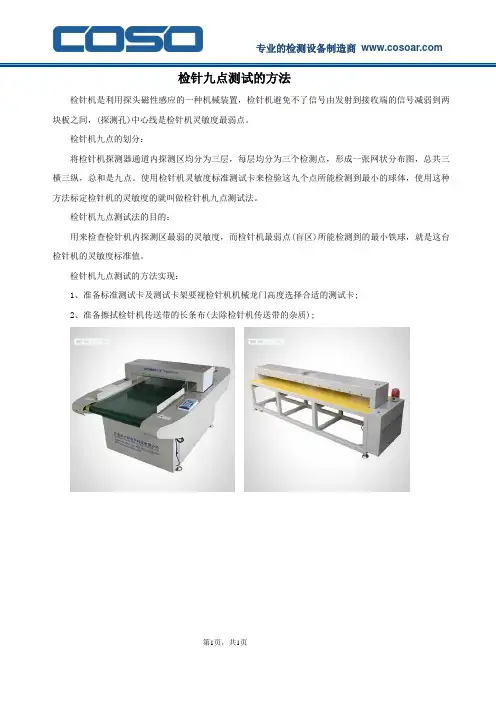

第1页，共1页 检针九点测试的方法
检针机是利用探头磁性感应的一种机械装置，检针机避免不了信号由发射到接收端的信号减弱到两块板之间，(探测孔)中心线是检针机灵敏度最弱点。
检针机九点的划分：
将检针机探测器通道内探测区均分为三层，每层均分为三个检测点，形成一张网状分布图，总共三横三纵，总和是九点。
使用检针机灵敏度标准测试卡来检验这九个点所能检测到最小的球体，使用这种方法标定检针机的灵敏度的就叫做检针机九点测试法。
检针机九点测试法的目的：
用来检查检针机内探测区最弱的灵敏度，而检针机最弱点(盲区)所能检测到的最小铁球，就是这台检针机的灵敏度标准值。
检针机九点测试的方法实现：
1、准备标准测试卡及测试卡架要视检针机机械龙门高度选择合适的测试卡;
2、准备擦拭检针机传送带的长条布(去除检针机传送带的杂质
);。
标准九点检针机灵敏度测试法：（九点测试方法）1、准备标准测试卡及测试卡架（要视检针机机械龙门（探头）高度选择合适的测试卡；2、准备擦拭检针机机械的长条布（毛巾最佳）；对于已经使用过的检针机械，长条布（毛巾）用水沾湿并拧干，将灵敏度调节到最低档，开动机器让其运行用长条布拉直按住输送带任意一头，擦拭输送带正面的污物，如此让输送带运行几圈，直到输送带没有污物（如果输送特别脏，可将长条布清洗后多次擦拭或用工业酒精、防静电皮带清洁济进行擦洗）。
然后停机，将长条布洗干净拧干，设法将长布在输送带下边（反面）穿过，双手各抓住输送带两段，开动机器让其运行以擦拭输送带背面的污物。
第一：擦拭干净后，用九点测试法对检针机械灵敏度进行检验，先用标准测试卡直接放在输送带上，开动检针机，检针机能检测到此测试卡发出警报并且停机倒退为正常（需要将检测卡分别放在输送带面经过三个点进行检查――输送带A1、A2、A3位置）如图示：第二：接下来把标准测试卡嵌入测试卡架（也可找无金属物质代替）中间部位，把嵌入标准测试卡的架子放入运行中的检针机输送带上，检针机能检测到此测试卡发出警报并且停机倒退为正常（需要将检测卡分别放在输送带面经过三个点进行检查－－输送带A4、A5、A6位置上）如图示：第三：接下来把标准测试卡嵌入测试卡架最高点部位，把嵌入标准测试卡的架子放入运行中的检针机输送带上，检针机能检测到此测试卡发出警报并且停机倒退为正常（需要将检测卡分别放在输送带面经过三个点进行检查－－输送带A7、A8、A9位置上）如图示：经过上边三个测试方法都能检测到测试卡并报警停机倒退的，此检针机械可以正常使用。
（检针机灵敏度即所使用的标准测试卡直径，现在多采用直径为0.8、1.0、1.2、1.5、2.0MM的铁球测试卡。
实际检针灵敏度要采用哪种型号的测试卡，要视具体检测的产品和出口国际及检针机械的通道高度等因素来决定）。
以上检针机灵敏度校验需每三个小时进行一次，并将校验结果书面记录下来，供应客户查验。
