机柜国际标准机柜国际标准（International Standard for Cabinets）是用于存放和保护网络设备、服务器和其他电子设备的重要标准。
本文将介绍机柜的国际标准以及它们在设备安装和维护中的重要性。
第一部分：机柜概述机柜是一种用于存放和组织各种电子设备的金属框架，通常制作成立方体状。
它们提供了一个安全、易于管理和有效的环境，旨在保护设备免受损坏、灰尘、电磁干扰和未经授权人员的访问。
第二部分：机柜国际标准介绍在机柜的制造、安装和使用过程中，国际标准起到至关重要的作用。

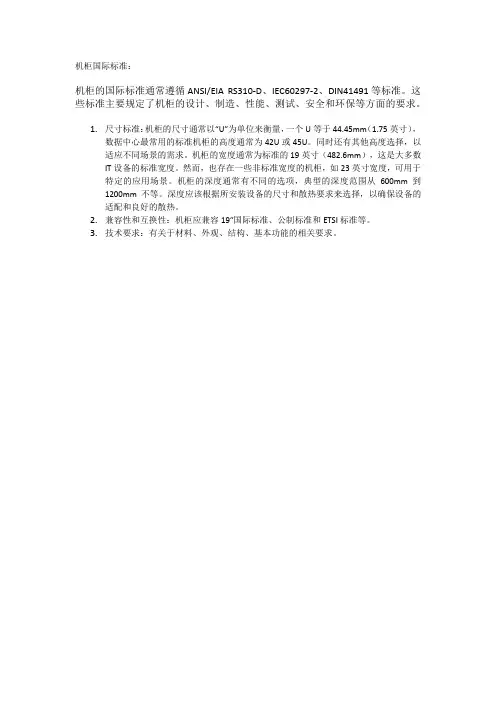

以下是几个常见的机柜国际标准：1. 机柜尺寸标准国际标准将机柜尺寸统一为19英寸（482.6毫米）宽，用于安装标准尺寸的网络设备和服务器。
机柜的高度通常为42U（1U等于1.75英寸），但也有其他高度可供选择。
2. 机柜材料标准机柜的制造材料通常采用高质量的钢或铝合金，以确保结构的稳定性和耐用性。
机柜内部通常装有可调节的支架和散热设备，以提供适当的空气流动和温度控制。
3. 机柜电气标准为了确保机柜内设备的安全和可靠性，国际标准规定了电气连接的要求。
这些要求包括正确接地、使用合格的电线和插座，并注意电力负载的平衡，以避免过载或短路。
4. 机柜防护标准为了保护机柜内的设备免受物理和环境威胁，国际标准还规定了机柜的防护要求。
这包括防尘、防水、防火和防磁等措施。
此外，机柜还应具备适当的锁定和访问控制系统，以防止未经授权的人员进入。
第三部分：机柜国际标准的重要性遵守机柜国际标准对于设备的安装和维护具有重要意义。
以下是几个重要的方面：1. 设备兼容性机柜国际标准确保了机柜的尺寸和接口与设备的规格相匹配，使得各种设备可以在相同的机柜中灵活组织和安装。
2. 空间最大化标准化的机柜尺寸和安装方法使得设备可以紧凑地组织在一个结构稳定的环境中，最大限度地利用有限的空间，并提供良好的可维护性和可扩展性。
3. 设备保护机柜的防护标准确保设备免受物理和环境威胁，减少硬件故障的风险。

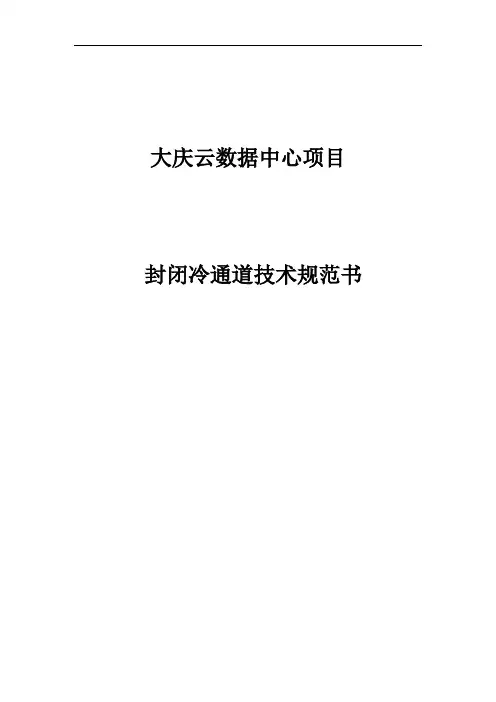

大庆云数据中心项目封闭冷通道技术规范书目录1.概述 (1)2.封闭冷通道主要技术要求（与机柜未解耦） (1)2.1. 通道整体要求 (1)2.2. 通道结构要求 (2)2.2.1天窗 (2)2.2.2端门 (2)3.封闭冷通道主要技术要求（与机柜解耦） (3)1. 概述本规范书为大庆云数据中心项目招标文件封闭冷通道的技术要求和供货要求。
1.对本技术规范书要求提供具体数据的技术指标，投标人中标后提供具体技术数据和指标，并要给出数据的来源。
2.招标方在任何时候都保留和拥有对本文件的解释权。
招标方有权在签订合同前，根据需要修改和补充本技术规范书，修改补充后的最终技术规范书将作为合同的附件。
3.投标方在参与本项目中，对于招标方披露和提供的所有信息应作为商业秘密对待并予以保护，未经招标方授权不得将任何信息泄漏给第三方，否则招标方有权追究投标方的责任。
4.投标人中标后须随货提供以下（包含但不限于）内容：操作和维护手册(并提供电子版文档)。
2. 封闭冷通道主要技术要求（与机柜未解耦）⑴二、三层普通机房模块采用地板下送风，冷通道封闭方式。
⑵密封冷通道采用天窗、端门与机柜连接组合而成。
当模块化数据中心采用单通道布局时，密封通道的一侧为密封板,实现通道的封闭，使冷气不外泄到其他区域，避免与热气流交换后的空气混合，提高模块制冷效率。
2.1. 通道整体要求✓通道顶部采用平顶结构，顶部天窗分为控制天窗、平顶天窗和旋转天窗。
天窗开启后要求确保冷通道的净高大于2米或以上，不影响日常维护工作和维护人员安全。
✓天窗采用可开启式结构，并可实现与通道内消防告警信号联动。
正常状态下，旋转天窗密封；当接收到消防告警时，旋转天窗开启，以实现消防气体喷放的要求。
顶部天窗开启后应不妨碍冷通道内人员通行。
✓通道两侧门采用双开旋转门，开启后应不妨碍机房内的通道通行及设备搬运。
✓天窗和通道端门门框内都采用钢化玻璃，厚度不低于5mm，透光率不小于90％。

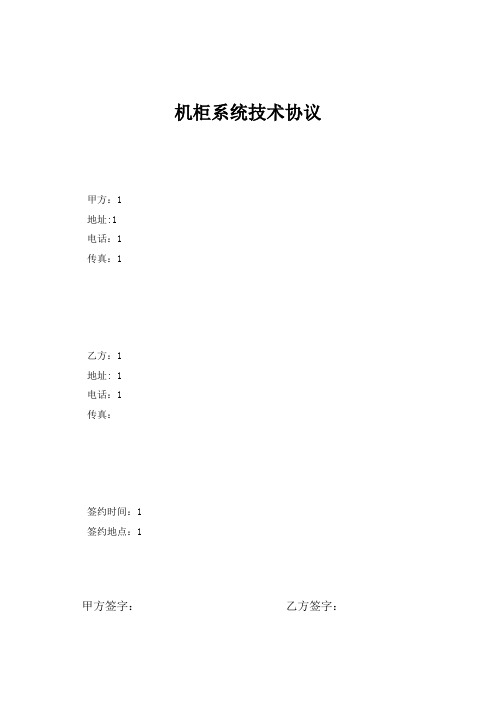

机柜系统技术协议甲方：1地址:1电话：1传真：1乙方：1地址: 1电话：1传真：签约时间：1签约地点：1甲方签字：乙方签字：机柜系统技术协议1（以下简称甲方）与 (以下简称乙方)就机柜继续供货及售后服务事宜共同协商，达到以下技术协议：货物需求一览表1.设备名称（1）图腾机柜密闭冷通道系统（2）图腾服务器机柜（3）机房宝环境控制系统（4）PDU2.设备数量（1）图腾机柜密闭冷通道系统 1套（2）图腾冷通道机柜（600MM*1200MM*2000MM）KL6242H 20台（3）机房宝环境控制系统 1套（4）PDU 40个3.主要技术指标及性能3.1实施范围3.2总体技术要求（1）机柜密闭冷通道系统，其使用的材料和部件、紧固件、密封件的机械、化学、电气性能以及各种性能的检测方式均应符合中国国家标准、通信行业标准及IEC的有关标准，各安装组件应模块化设计和固定，各类相同的组件须具有通用性，互换性，便于组件的安装及维护。
（2）服务器机柜，其使用的材料和部件、紧固件、密封件的机械、化学、电气性能以及各种性能的检测方式均应符合中国国家标准、通信行业标准及IEC的有关标准。
3.3机柜密闭冷通道系统详细技术参数（*为必须满足项）3.3.1外观与结构*（1）冷通上部顶盖应采用平顶结构，高度为350mm，顶盖总宽不超过1300mm，整体要求采用栅格设计，宽度方向均匀分布,尺寸为：600mm*1200mm**350mm*（2）天窗采用开启式，两侧固定、中间部分天窗可开启。
*（3）冷通道密闭系统应为单元模块式设计，安装机柜正面的顶部，每个单元均能独立安装，并能与相邻的单元连接。
框架需与机柜水平支架以特殊连接孔连接，以增加整体稳固效果；除了起到加固通道本身，还需起到方便扩展功能；以大于等于25mm栅格方式布置安装支架上的安装孔，万能组装。
*（4）列头与列尾间要求设置活动门，成一个密封的空间，让冷空气流有效地进入设备。
活动门带有透光观察窗口，窗口材料必须符合GB15763.2-2005《建筑用安全玻璃》国家标准。
机柜及密闭通道技术规范目录1、总则 (4)2、基础服务器机柜 (5)2.1总体要求： (5)2.2★尺寸： (5)2.3颜色： (5)2.4机柜板材： (5)2.5★机柜表面处理： (5)2.6★机柜承重： (6)2.7机柜侧板： (6)2.8机柜前门： (6)2.9机柜后门： (6)2.10方孔条（导轨固定及承重的立柱）/ 立柱： (6)2.11机柜固定： (7)2.12机柜顶盖： (7)2.13机柜底盖： (7)2.14机柜接地： (7)2.15机柜理线装置： (7)2.16盲板： (7)2.17L型支架： (8)第2页共13页2.18★PDU： (8)2.19与通道封闭的配合： (8)2.20横梁： (8)ODF机柜 (9)密闭通道 (9)总体要求: (9)技术要求: (11)表面喷涂要求： (12)消防控制要求： (12)环境监测要求： (12)接地要求： (12)其他要求： (12)1、总则1）本技术规范书用于规定机柜及密闭通道采购和安装工程的技术要求。
2）本技术规范提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标人应保证提供符合本技术规范和工业标准的优质产品和服务。
3）投标人应对本技术规范中所列明的各项内容和要求逐项作出明确的响应。
如投标产品的技术性能指标优于本技术规范所提出的要求，应在投标文件中作出明确说明。
4）如果投标人没有以书面形式对本技术规范的条文提出异议，则意味着投标人提供的产品和服务完全符合本技术规范的要求。
投标人如对本技术规范有异议，应在其投标文件中以“技术规范偏离/响应表”的方式加以详细描述说明。
5）投标人提供的技术文件中应包括由制造商印制的投标产品的样本，如投标文件的内容与样本不一致，以样本为准。
6）本技术规范所使用的标准如遇与投标人所执行的标准发生矛盾时应按水平较高的标准执行。
7）投标人提供的一切资料均应以中文为准，如果因为语言误差造成的损失由投标人负责。
ＸＸX项目机柜和通道技术规范书（根据实际项目做修改）ﻬ发客户前,请删除该页变更记录1目录 (2)２前言 ........................................................................................................................................... ４3机柜技术规范 ........................................................................................................................... ５3.1 机柜整体要求ﻩ5３．2机柜外观要求ﻩ６3.3 机柜运行环境要求ﻩ9３.4 机柜附件ﻩ93．4．1 线缆管理ﻩ错误!未定义书签。
3.４.2 设备安装 (11)３.4.3 气流管理 ....................................................................................................................................... 1２３.4.4 机柜底座ﻩ错误!未定义书签。
3.4.５机柜PDUﻩ１3４通道技术规范ﻩ1６4．1通道整体要求 (16)４.2通道结构要求............................................................................................................ 错误!未定义书签。
4.２.2天窗 ............................................................................................................................................... 1７４.２.3端门 (18)4.2.4走线槽 .................................................................................................................. 错误!未定义书签。
机柜设备/材料米购项目技术规范书二C一六年五月1机柜技术要求1.1使用条件工作温度：-5 °C ~ +40 °C相对湿度：< 85% （+30 C 时）大气压力：70~106kPa贮运温度：-25 C ~ +55 C1.2外观要求机柜涂覆层应表面光洁、色泽均匀、无流挂、无露底。
金属件无毛刺、无锈蚀。
走线布置合理并符合规范，保证布线后整体外形美观。
机柜门板、侧板平整，无扭曲、无变形，也不明显抖动。
门板开孔均匀。
机柜标志应齐全、清晰、色泽均匀、耐久可靠。
机柜正面和背面上方应设有用以标注序号的标签或位置，列头、列尾机柜朝外的侧板上应设有用以标注列号的位置。
机柜及其附属部件、涂覆层、标志、饰物等均应采用阻燃材料。
机架为19”标准框架结构，正、背、侧门及顶板为黑色（颜色甲定）。
1.3机柜尺寸、结构及配置机柜外形尺寸定义如下图。
机柜外形尺寸示意图IDC机柜为前进风机柜。
机柜尺寸（高度H X宽度W X深度D）=2200mm X 600mm x 1100mm。
1.4基本结构机柜按照标准YD5083《电信设备抗地震性能检测规范》要求，带载500kg 通过8级及以上烈度结构抗地震测试。
机柜可以并列安装，随机应配有并柜连接件。
并列排放的机柜间应有侧板隔离。
机柜的水平调节角及底轮可自由拆卸，方便机柜整体搬移，每台机柜都能够平整的放置在底座上，并使用连接螺栓与底座连接固定。
机柜用料及螺丝、螺钉等联接器件均应为经过不锈处理材料。
机柜需要配置和机柜配套螺丝、螺帽。
机柜整体净载重达到1000kg以上，保证在长期承重情况下各部件不变形弯曲，按要求提供检测报告。
内部结构机柜内部应设置4根安装立柱，用于安装设备和固定层板。
安装立柱能够前后移动调节。
安装立柱的间距、孔距等机柜内部尺寸结构应满足GB/T 19520.1和GB/T 19520.2的要求。
机柜承重立柱至少承重1300kg以上。
机柜前门立柱需要有具体U数标示。
机柜通用技术规范机柜采购标准规范使用说明1. 本标准规范作为国家电网公司机柜通用物资采购的统一技术规范书,由通用部分、专用部分、投标人响应和使用说明等四个部分组成,适用用于国家电网公司机柜通用物资集中采购采购。
2. 通用部分包括一般性技术条款，原则上不需要项目招标人（项目单位）填写，不能随意更改。
如通用部分相关条款确实需要改动，项目单位应填写《通用部分技术条款\技术参数变更表》并加盖该网、省公司物资采购管理部门的公章，及辅助说明文件随招标计划一起提交至招标文件审查会。
经标书审查同意后，对通用部分的修改形成《技术通用部分条款变更表》，放入专用部分中，随招标文件同时发出并视为有效。
3. 本标准规范的专用部分主要包含货物需求及供货范围一览表、必备的备品备件、专用工具和仪器仪表供货表、工程概况、使用条件、技术参数要求等内容，项目单位和设计单位在招标前应结合技术发展并根据实际需求认真填写。
4. 本标准规范的投标人应答部分主要包括技术参数应答表、技术偏差表、投标产品的销售及运行业绩表、主要部件列表、推荐的备品备件、专用工具和仪器仪表供货表、培训及到货需求一览表，等内容，由投标人填写。
5. 本标准规范的页面、标题等均为统一格式，不得随意更改。
6. 本规范将根据技术发展和市场变化定期或不定期做出修编，各使用单位注意查询最新版本,以免物资采购出现差错。
目录1 总则 (1)1.1 一般规定 (1)1.2 投标人应提供的资质文件 (1)1.3 工作范围和进度要求 (1)1.4 标准和规范 (1)1.5 需随设备提供的资料 (2)1.6 投标时必须提供的技术数据和信息 (2)1.7 备品备件 (2)1.8 专用工具和仪器仪表 (2)1.9 到货、安装、调试、验收 (2)2 其他要求 (3)3 试验 (3)4 质保、技术服务、设计联络会 (3)4.1 质保 (3)4.2 技术服务 (4)4.3 设计联络会 (4)1总则1.1 一般规定1.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
目录1 总则 (2)2 引用规范 (2)3 总体要求 (2)4 环境要求 (3)5 冷通道密闭系统基本技术要求 (3)5.1外观与结构 (3)5.2材料要求 (5)5.3表面质量要求 (5)5.4电气防护性能 (6)5.5冷通道密闭组件抗震强度 (6)5.6冷通道密闭系统功能要求 (6)6 冷通道密闭组件主要技术性能参数 (8)6.1通道活动门 (8)6.2天窗 (8)6.3天窗电控组件 (10)6.4骨架 (10)6.5节能照明装置 (11)6.6环境信息采集组件 (11)6.7中央控制单元 (12)6.8冷通道供电 (13)7 货物需求一览表................................................................................................ 错误!未定义书签。
8 场地布局图 (14)9 技术文件 (15)10 工厂监制、检验 (15)1 总则本规范主要针对广州电信沙溪IDC项目冷通道系统与机架相关部分的规划、设计，数据中心机房的扩建或改建也可参照此规范执行。
广州电信沙溪IDC项目冷通道密闭系统在“满足现在、适应未来”的总体建设策略上，其设计、建设坚持先进性、高可靠性、高安全性、可持续发展性、易管理维护性、开放性、实用性和舒适性的原则，以最终实现运营一个高能效、低能耗的绿色数据中心。
冷通道密闭系统的设计、安装必须符合国家技术政策及现行相关消防、安全、抗震、环保节能等标准规定。
2 引用规范✓GB 50174-93 《电子计算机机房设计规范》✓中国电信[2005]741号《关于发布中国电信数据中心机房电源、空调、环境设计规范（暂行）》中国电信集团公司文件；✓中国电信[2005]741号《关于发布中国电信数据中心机房电源、空调、环境验收规范（暂行）》中国电信集团公司文件；✓中国电信[2005]658 号《关于印发中国电信IDC 产品规范（试行）的通知》。
目录1 总则 (2)2 引用规范 (2)3 总体要求 (2)4 环境要求 (3)5 冷通道密闭系统基本技术要求 (3)5.1外观与结构 (3)5.2材料要求 (5)5.3表面质量要求 (5)5.4电气防护性能 (6)5.5冷通道密闭组件抗震强度 (6)5.6冷通道密闭系统功能要求 (6)6 冷通道密闭组件主要技术性能参数 (8)6.1通道活动门 (8)6.2天窗 (8)6.3天窗电控组件 (10)6.4骨架 (10)6.5节能照明装置 (11)6.6环境信息采集组件 (11)6.7中央控制单元 (12)6.8冷通道供电 (13)7 货物需求一览表................................................................................................ 错误!未定义书签。
8 场地布局图 (14)9 技术文件 (15)10 工厂监制、检验 (15)1 总则本规范主要针对广州电信沙溪IDC项目冷通道系统与机架相关部分的规划、设计，数据中心机房的扩建或改建也可参照此规范执行。
广州电信沙溪IDC项目冷通道密闭系统在“满足现在、适应未来”的总体建设策略上，其设计、建设坚持先进性、高可靠性、高安全性、可持续发展性、易管理维护性、开放性、实用性和舒适性的原则，以最终实现运营一个高能效、低能耗的绿色数据中心。
冷通道密闭系统的设计、安装必须符合国家技术政策及现行相关消防、安全、抗震、环保节能等标准规定。
2 引用规范✓GB 50174-93 《电子计算机机房设计规范》✓中国电信[2005]741号《关于发布中国电信数据中心机房电源、空调、环境设计规范（暂行）》中国电信集团公司文件；✓中国电信[2005]741号《关于发布中国电信数据中心机房电源、空调、环境验收规范（暂行）》中国电信集团公司文件；✓中国电信[2005]658 号《关于印发中国电信IDC 产品规范（试行）的通知》。

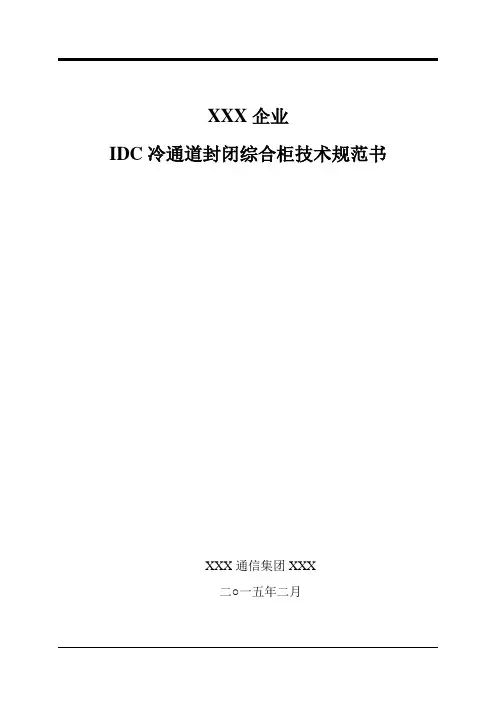

XXX企业IDC冷通道封闭综合柜技术规范书XXX通信集团XXX二○一五年二月目录1 概述 ....................................................................... 错误!未定义书签。
2机柜总体技术要求.................................................. 错误!未定义书签。
3电气（PDU）要求.................................................. 错误!未定义书签。
4外观和涂覆要求 ...................................................... 错误!未定义书签。
5通风和走线要求 ...................................................... 错误!未定义书签。
6封闭冷通道要求 ...................................................... 错误!未定义书签。
7环境要求 .................................................................. 错误!未定义书签。
8标识要求 .................................................................. 错误!未定义书签。
9包装、运输、贮存.................................................. 错误!未定义书签。
10质量确保体系....................................................... 错误!未定义书签。
10.1质量确保体系标准 .......................................... 错误!未定义书签。
机柜及密闭通道技术规范目录1、总则 (4)2、基础服务器机柜 (5)2.1总体要求： (5)2.2★尺寸： (5)2.3颜色： (5)2.4机柜板材： (5)2.5★机柜表面处理： (5)2.6★机柜承重： (6)2.7机柜侧板： (6)2.8机柜前门： (6)2.9机柜后门： (6)2.10方孔条（导轨固定及承重的立柱）/ 立柱： (6)2.11机柜固定： (7)2.12机柜顶盖： (7)2.13机柜底盖： (7)2.14机柜接地： (7)2.15机柜理线装置： (7)2.16盲板： (7)2.17L型支架： (7)2.18★PDU： (8)2.19与通道封闭的配合： (8)2.20横梁： (8)ODF机柜 (8)密闭通道 (9)5.1 总体要求: (9)5.2 技术要求: (11)5.3表面喷涂要求： (11)5.4消防控制要求： (12)5.5 环境监测要求： (12)5.6接地要求： (12)5.7其他要求： (12)1、总则1）本技术规范书用于规定机柜及密闭通道采购和安装工程的技术要求。
2）本技术规范提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标人应保证提供符合本技术规范和工业标准的优质产品和服务。
3）投标人应对本技术规范中所列明的各项内容和要求逐项作出明确的响应。
如投标产品的技术性能指标优于本技术规范所提出的要求，应在投标文件中作出明确说明。
4）如果投标人没有以书面形式对本技术规范的条文提出异议，则意味着投标人提供的产品和服务完全符合本技术规范的要求。
投标人如对本技术规范有异议，应在其投标文件中以“技术规范偏离/响应表”的方式加以详细描述说明。
5）投标人提供的技术文件中应包括由制造商印制的投标产品的样本，如投标文件的内容与样本不一致，以样本为准。
6）本技术规范所使用的标准如遇与投标人所执行的标准发生矛盾时应按水平较高的标准执行。
7）投标人提供的一切资料均应以中文为准，如果因为语言误差造成的损失由投标人负责。
8）本技术规范中标有“★”的条款为主要技术要求，如果投标人所提供的产品不符合这类要求，在评标时将作废标处理。
9）所提供设备保修期为 2年。
2、基础服务器机柜2.1总体要求：工艺先进，尺寸准确，机柜安装角规符合ANSI/EIA R-310-D DIN41491；PART1、IEC297-2、DIN41494；DART7 GB/T3047-92 标准，兼容19英寸国际标准， EISI 标准。
所采用的材料、紧固件、密封件，其机械、化学、电气性能以及各种性能的检测方式均应符合中国国家标准、通信行业标准及IEC的有关标准。
机柜厂家需要通过机柜企业标准认证及质量体系ISO9001认证（需提供证书）。
机柜并放时满足图纸要求，且机柜间隙小于1.5mm。
2.2★尺寸：600mm ×1200mm×2200mm，柜内有效安装高度至少为46U，从下到上为1U到46U。
2.3颜色：颜色为黑色或其它（由业主选定），亚光，机房灯光下无晕眩感。
2.4机柜板材：采用优质A级优质碳素冷轧钢板和镀锌板制作，能满足ROHS要求，可以提供相关报告，内部材料防火性能应符合UL标准，可提供测试报告。
机柜主要承重部件（框架、横梁、立柱、U位方孔条）所使用钢板厚度要求≥1.5mm，顶板、底板等非主要承重部件所使用钢板厚度要求1.2mm, 前后网孔门、侧门板不承重部件所使用钢板厚度要求≥1.0mm,盲板宜采用塑料材料，方便拆除及更换，。
2.5★机柜表面处理：机架表面要求进行脱脂、酸洗、防锈磷化、纯水清洗、静电喷塑等处理，不脱漆、耐酸碱、耐溶剂、耐腐蚀、耐指纹不受手汗影响、附着力应100％附着、抗冲击，安全防护达到IP20标准；表层外观应表面光洁、色泽均匀、无露底、无流积、无起泡、无裂纹、无桔皮、金属件无毛刺和锈蚀、防静电；机柜表面平整度在1㎡面积内不能超过1mm。
焊缝应整齐均匀，不允许有裂缝、咬边、豁口，烧穿等缺陷，焊缝外表物夹渣、气孔、焊瘤，凹坑等缺陷，焊后应该进行打磨，表面粗糙度应符合行业相关标准。
各项指标（包含但不限定于上述）均需符合国家相关标准。
相关证明在交货时一并提供。
外部件表面喷涂必须达到国家无毒无害的喷涂标准。
2.6★机柜承重：静态承重（不含机柜自身重量）≥1100kg，移动承重（不含机柜自身重量）≥500Kg。
2.7机柜侧板：可快速拆卸，方便设备安装。
每个机柜配置单侧板,安装后应平滑无突起部件，无透光缝隙，应有防止凹陷变形的横梁。
采用专用的机柜并柜连接件，并柜点设置在机柜立柱上，可支持无需拆卸机柜门的情况下实现机柜快速并柜功能，节省人力成本，快速部署,2.8机柜前门：单开通风网孔门，通孔率大于70%（通孔率定义为：孔的总面积与整扇门的面积之比），开启度（并柜）≥120°，要求带两点式门锁，门锁要求方便灵活，便于开关。
门边与框架接触位置应配有发泡胶式减震条，安装后，无倾斜、凹陷、凸起或局部歪、扭现象存在。
2.9机柜后门：机柜后门要求为双开通风网孔门，通孔率大于70%（通孔率定义为：孔的总面积与整扇门的面积之比），开启度(并柜）≥120°，要求带两点式门锁，门锁要求方便灵活，便于开关。
门边与框架接触位置应有发泡胶式减震条，安装后，无倾斜、凹陷、凸起或局部歪、扭现象存在。
安装热管背板的机柜无需提供后门，后门轴需满足安装热管背板的要求，并提供一台样机给热管背板厂家。
2.10方孔条（导轨固定及承重的立柱）/ 立柱：前后各设一对方孔条/立柱，开档距离需满足相应机柜要求；与横梁灵活固定，前后可调，有清晰U位刻度显示，服务器上架后不会遮盖刻度。
螺丝固定方式应便于并柜后在柜体内进行操作调整；为加强承重效果，除与框架、横梁、导轨固定孔外无其他孔洞；机柜承重方孔条设计应满足可前后调节式安装固定、承重、前部密闭性、并柜后操作便利等要求，避免设备无法上架。
安装所有服务器后，冷风只能通过服务器进气孔进入到机柜背部，不会通过其他区域直接进入热通道,柜体立柱采用一次滚轧成型的型材技术，机柜立柱强度大,前后方孔条之间距离可支持按照25mm步距灵活调节。
2.11机柜固定：机柜龙门框为四角部件为铸件，可支持膨胀螺栓固定安装。
横向紧邻的两个机柜必须进行横向并柜，机柜要求固定，由厂家提供固定方式。
2.12机柜顶盖：顶部前600mm为封闭式，防止冷风泄露，后部600mm要求开有6个190mm×95mm 方孔，方便强电、弱电走线，所有孔用橡胶皮裹边，以免损伤线缆，支持上走线系统安装，并配置2个可固定、可拆卸盖板。
2.13机柜底盖：需要机柜底盖，全封闭。
机柜底部配有专业工程底座安装接口，支持底座安装2.14机柜接地：须配置铜制接地排1块，配套各类长度的接地线材，分别连接到机柜顶盖、方孔条/立柱、前后门和侧板等处，保证机柜内部各部分完全接地。
机柜接地位于顶部或底部，提供全方位接地保护, 机柜应单独为PDU或者配电单元设置接地点，提高接地的安全及可靠性2.15机柜理线装置：须在机柜后部左右两侧配垂直理线槽或具此功能的器件装置，用于方便机柜内布线、理线、更换、扩展。
每个机柜网线数约为23×2根，电源线约为23×2根。
理线装置高度应考虑导轨的2mm厚度，确保理线器安装后，与上下交换机、配线架之间无缝隙。
理线器穿线孔处应采用发泡软胶进行封堵，避免冷热气流短路。
2.16盲板：盲板要求便于安装及拆卸，密闭性好。
每个机柜需要配置1U免工具盲板15块。
盲板的高度应考虑导轨的2mm厚度，确保盲板安装后，盲板之间无缝隙，若最上面一块盲板与机柜顶板间存在的缝隙，应有将此缝隙封堵的措施。
2.17L型支架：支架使用厚度为2mm，长度600mm角钢，支架前后可采用螺钉与方孔条/立柱固定，支架固定后，螺钉固定面的边角不应超出方孔条/立柱的垂直边，防止造成服务器无法安装；每个机柜需要配备16对L型支架。
每对L型支架间距最小89mm，L型支架厚度适中，保证L型支架+2U服务器能放在服务器机柜“2U”机架位内。
L型支架承重不小于80KG，折弯处应有加强筋或焊点，承重截面需宽度足够，避免服务器脱落。
服务器上架后，支架受力后折弯角度应≤90度，避免压迫到下一层服务器。
2.18★PDU：每个机柜配置2个单相32APDU，1-6#机房（自用机房）的PDU为微断形式,安装于机柜顶输入2P\32A*1,输出:2P\16A*6+10A*10；其他机房PDU为插排形式，输入32A*1，输出16A*6+10A*10，国标插座，各分路带空开，不带数字显示，不带防脱扣功能，竖直安装于机柜后门内的左侧，要求距离前方孔条/立柱距离≥900mm（即保障服务器机柜进风面至PDU距离≥900mm）；电缆的规格的配置需符合国家规范和设计图纸要求，电缆的长度需符合设计图纸要求。
与布线、布线桥架的配合：强电线槽为上走线，将从机柜顶部进入机柜，应留好进线口，并做好密封设计。
弱电线槽（铜缆、光缆）为上走线，铜缆、光缆将从机柜顶部进入机柜，应留好进线口，并密封设计。
投标人需说明机柜产品在线缆管理方面特色和高密度跳线管理解决方案。
2.19与通道封闭的配合：由于本次设计需要进行通道封闭，具体做法详见图纸。
2.20横梁：每侧需至少3根与前后方孔条/立柱固定的横梁，避免设备高密度上架后，方孔条/立柱变形。
横梁与框架、方孔条/立柱的固定方式需灵活、可上下、前后微调。
与方孔条/立柱的固定孔外，横梁上无其他孔洞，便于增加横梁承重强度。
ODF机柜机柜尺寸要求840mm×300mm×2200mm，高度及机柜内安装高度与基础服务器机柜一致，无需配置PDU、L型支架，该机柜主要用汇聚大量光缆或者光纤。
顶部需开1个230mm×600mm方孔（600mm方向为与机柜前后门方向平行），距离机柜前门100mm，距离后门100mm处各开1个方孔，方便光纤、光缆走线，孔用橡胶皮裹边，以免损伤线缆，支持上走线系统安装。
前后方孔条/立柱距离要求为600mm，方孔条/立柱与前门、后门距离均为300mm，留为跳线空间。
并在机柜前后分别配置适用大量光缆或光纤的理线装置。
除以上要求外，其他要求同基础服务器机柜。
密闭通道本工程技术规范要求如下：5.1 总体要求:冷通道封闭系统内各组件在设计安装时应作为一个整体考虑，包括机柜、门、翻盖、局部可考虑固定天窗、温湿度传感器、连接件、消防联动装置等。
机柜面对面布置，采用冷通道封闭方式，冷通道两端入口采用封闭式平开钢化玻璃门，在冷通道上方安装阻燃有机玻璃翻板顶盖，在出现火灾时，可自动翻开，以保证消防气体喷入。
整个结构应符合国家消防规范的要求，可实现消防联动，当消防联动信号确认后或温度、烟雾达到设定值时，天窗须具有自动开启功能，同时应具备手动打开功能。
