斯维尔三维算量软件学习。

斯维尔3DM使用心得总结首先我们打开软件，算量思路大家先了解一下：设备——管线（道）——附件就是这三步，完成好这三个步骤，安装算量的的模型就建立好了。

一、喷淋系统（1）在图纸菜单下选择“导入设计图”命令，选择要导入的图纸。

“分解设计图”，点击命令-按照命令行提示选择对象，即图纸-选完之后按右键完成命令。

（2）识别菜单下“识别设备”识别设备的具体步骤：点击命令“识别设备”——选好设备3D图——设置各项属性，由上到下设置好，如安装高度、系统和专业类型——设置好之后点击“提取”，到图纸中提取代表设备的底图，设置好定位点和方向（这里一定要注意定位点位置的确定，用左键，该在哪里点哪里）——提取好底图之后，命令行提示选择要转化的所有图形，此时，全选整张图纸，设备就识别好了。

（3）识别菜单下“识别管道”识别管道的具体步骤：点击命令“识别管道”——设置各项属性，由上到下设置好，如标注图层的提取、最大距离最小距离的设置、合并间距、安装高度、系统和专业类型（这里各项参数有不明白意思的，可以见帮助下面的文字帮助，这里面都有较详细介绍）——设置好了之后，提取管道图层，按照命令行提示选择要识别的管道，一般来说，框选整张图纸，右键完成命令——识别完管道之后，这里分两种情况1、有完整的标注，如果发现标注完整但有些地方标注没有读到，可以用“识别管径”命令，将标注识别出来。

2、没有完整标注，就需要用“喷淋管径”命令，通过喷淋头的个数来判定管径。

这是两种判定管径的方法。

（4）附件附件可以识别也可以布置。

如果识别的话，参见识别设备，一样的操作。

如果布置，选择附件，没有该附件的话，点开定义编号新建自己需要的附件名称即可。

（5）以上命令都完成之后，就可以分析工程量了。

在命令行输入“fx”，或者点击分析键，选取自己要分析的层数和构件，点确定就可以了。

或者可以点击选取图形，直接选择自己要分析的图形。

分析完了之后，我们就可以到统计里面去查看工程量啦，也可以导出到excel和查看报表。

三维算量实战手册一、CAD基础知识：当然，我们在工程行业也必须要会用CAD。

学会7个命令,成为三维算量高手!A、绘制基本图形对象1、几个基本常用的命令1.1、鼠标操作通常情况下左键代表选择功能，右键代表确定“回车”功能。

如果是3D鼠标，则滚动键起缩放作用。

拖拽操作是按住鼠标左键不放拖动鼠标。

但是在窗口选择时从左往右拖拽和从右往左拖拽有所不同。

窗选：左图从左往右拖拽选中实线框内的物体，只选中了左边的柱子。

框选：右图从右往左拖拽选中虚线框内的物体和交叉的物体，选中了右边的柱子和梁。

1.2、Esc取消操作：当正在执行命令的过程中，敲击Esc键可以中止命令的操作。

1.3、撤销放弃操作：autocad 支持无限次撤销操作，单击撤销按钮或输入u,回车。

1.4、AutoCAD中，空格键和鼠标右键等同回车键，都是确认命令，经常用到。

1.5、经常查看命令区域的提示，按提示操作。

2、绘制图形的几个操作这是cad的绘图工具条，在使用三维算量往往不需要使用，因此已把该工具条隐藏。

为了了解cad概念，以下介绍几个基本的命令。

2.1绘制直线：单击工具条或在命令行中输入L ，回车。

在绘图区单击一点或直接输入坐标点，回车，接着指定下一点，回车，重复下一点，或回车结束操作。

或者输入C 闭合。

举例：绘制一个三角形的三个边：命令行输入：L 回车 指定第一个点：单击一点：回车。

重复单击另一点，回车。

输入：C 回车。

直线闭合，形成一个三角形。

2.2绘制多段线：多段线是由一条或多条直线段和弧线连接而成的一种特殊的线，还可以具备不同宽度的特征。

快捷键：PL 。

在三维算量中定义异形截面、手绘墙、梁等时常用。

举例：绘制一个异形柱截面命令行输入：PL ，回车。

指定下一点，输入w(宽度)，输入1，回车，修改了多段线线的宽度为1。

输入快捷键F8，使用cad 的正交功能，,保持直线水平，输入：500。

输入：A,开始绘制圆弧，单击另一点绘制一个圆弧。

斯维尔三维算量学习笔记-识别结构图一、识别楼层表：1、截图：双击打开“建筑设计”软件，选择菜单“文件”的“打开”来打开导入一张图纸在软件里。

然后在命令行处输入字母“W”，按下回车键，弹出“写块”对话框，点击“选择对象”前的“X”图标，接着框选图纸（从右下往左上框选），右击鼠标确定。

最后在“文件名和路径”下的点击“…”修改保存路径到桌面，再点击确定。

则框选的图纸就会保存在电脑桌面上了。

2、导图：双击打开“三维算量”，弹出欢迎使用对话框，点击“新建”工程，点击“是”保存工程，在新工程对话框中输入工程名称，点击打开，即可完成新建工程。

新建工程好，接着弹出【工程设置】对话框：首先是“计量模式”对话框中，点“定额名称”右侧小三角，点“定额名称”右侧小三角，选择定额类型。

点“下一步”，出现“楼层设置”。

如果以前做过像似工程，可用“导入”将相同内容导入本工程中。

“楼层设置”中，只能输入首层底标高，首层层名不能改动，其他楼层只能输入层高，可以改变楼层名称。

一般以结构标高输入。

最底层和顶层层高要以方便操作为原则进行设定。

即最底层可以选大部分相同的基底或基顶高度作为层高，顶层一般以坡屋顶起始点的高度来设置层高。

如果图纸中有楼层表，点“识别”，可以直接导入楼层信息，点“确定”，点击“下一步”进入“结构说明”对话框。

“结构说明”对话框中，将强度等级及抗震等级设置好，注意内容不能重叠。

点击“下一步”进入“工程特征”对话框。

“工程特征”对话框中，设置好工程概况、计算定义、土方定义。

目前外墙钢丝网一般不铺，主要做外墙保温，钢丝网贴缝宽一般300。

点击“下一步”进入“标书封面”对话框。

“标书封面”对话框可以不填写。

点击“下一步”进入“钢筋标准”对话框。

不用修改直接点“完成“即可3、点击菜单栏“识别”，在弹出的下拉菜单里选择第一个“导入设计图”命令，弹出“选择插入的电子文档”对话框，选择对话框中的图纸所在位置（如：找到桌面上新块），点击剪图出来的图纸，点击打开。

斯维尔安装算量2010快速入门.识别建模操作流程操作原则把握以识别为主，手动布置为辅，灵活运用软件。

在无法识别的时候，利用手动布置，迅速建模。

斯维尔三维算量软件能够高效的完成识别框架柱、暗柱及梁体梁钢筋。

操作步骤1、导入设计图方法一：点击图纸菜单导入设计图，把楼层框架柱及配筋图导入算量界面，任意指定一点即可。

适用范围：施工图纸是分散开，一张一张的独立CAD图形文件方法二：将施工图利用CAD打开，在CAD里面将所需图纸选中执行一道爆破命令（x）,再复制（ctrl+c）,切换到算量界面，粘贴图纸（ctrl+v）适用范围：施工图纸为整体图纸，即一个CAD 图形文件里面有很多张图纸完成上述步骤后，若导进的CAD图纸在算量软件里面无法完全显示，例如没有标注没有钢筋信息文字等等。

则执行菜单图纸---全开图层命令，将隐藏的CAD图层显示出来。

2、对齐设计图将导进图纸，与复制的轴网进行对齐，利用CAD命令m对齐即可 3、识别设计图框架柱：执行菜单“识别-识别柱体”，第一步“提取”，根据软件命令栏提示“选择柱边线”，选择柱边线，检查是否全部选择完毕（是不是全部消失了），右键确定。

第二步提取：在提取柱边线下面还有一个提取，点击此“提取”，根据软件命令栏提示“选择集中标注线”，则点击框架柱延伸出来的那根标注线，选择完之后，右键确定即可。

可观察到标注线的颜色发生了变化，则标注线识别成功完成上两步提取之后方可进行柱体识别。

方法一：第二种点选识别，将鼠标移至柱体内部左键点击一下，则识别成功，此方法适用于较为复杂的柱体；方法二：第三种框选识别，直接从右边一次性框选多个柱体进行识别，适用于较为规范的框架柱进行多个柱体识别。

方法三：手选边线识别，根据命令栏提示，一一选中该柱体的各条边线右键确定识别。

该方法适用于前2种无法解决的异性框架柱体。

识别框架柱时需注意：若设计图纸里面有钢筋大样图，最好不予识别，在提取的时候也忽略这些独立的大样图图层，在识别完除去大样图的所有柱体之后，利用手动布置完成这类大样图的建模。

软件概述《三维算量3DA2006》是一套全新的图形化建筑项目工程量计算软件，它利用计算机的“可视化技术”，采用“虚拟施工”的方式对工程项目进行虚拟三维建模，从而生成计算工程量的预算图，经过对图形中各构件关联清单、定额、钢筋和进度，根据清单、定额所规定的工程量计算规则，结合钢筋标准及规范和进度计划，计算机自动进行相关构件的空间分析扣减，从而得到工程项目的各类工程量。

主界面介绍当您启动了《三维算量3DA2006》程序后，计算机屏幕上出现的画面，我们称之为界面。

在没有其他内容的情况下，我们将这个界面称之为“主界面”，如图4-2-1所示；进入《三维算量3DA2006》主界面，您看到的画面与AutoCAD应用程序的主界面几乎一模一样。

分别介绍如下：系统菜单：“系统菜单”位于主界面的上方，界面标题栏的下边，其位置是固定的。

菜单名称按功能类别命名。

整个“三维算量3DA2006”系统的所有功能都可在系统菜单中找到，并按功能类别归类。

系统菜单如图4-2-2所示；点击系统菜单上的某项，如【构件〔P〕】菜单名，该菜单会展开它的下级子菜单，如图4-2-3所示；在子菜单名称后面有“ ”符号的，表示还有下级子菜单，如图4-2-4所示；菜单中的每一条“子菜单”名都是一条执行命令，当子菜单后面还有下一级子菜单时，其第一级子菜单就不是执行命令了，是下一级子菜单集合（归类）的名称，点击时是不会执行动作的。

除“视图”菜单下的三维视图内有三级菜单外，《三维算量3DA2006》的所有菜单均只有二级。

工具栏：在界面上我们看到有很多图标，这些图标是用于软件快捷操作时的按钮，这些按钮就是我们所说的工具键（有时也称图标）。

按功能使用频率将这些图标分栏目的组织在一起，就形成了工具栏。

将光标放在图标上不动时，会看到该工具键的功能提示。

仔细观察各工具键，会发现有些工具键的右下方有一个“ ”形的下拉符号，表示在该工具键下，隐藏着同类形的其他工具键。

将光标放在有下拉符号的工具键上，按住鼠标左键，其工具键会向下展开，显示出如图4-2-5所示的图形；图4-2-5显示的是梁的快捷工具按钮，将其展开，下面的工具按键分别是“梁、圈梁、过梁、预制过梁、暗梁”。

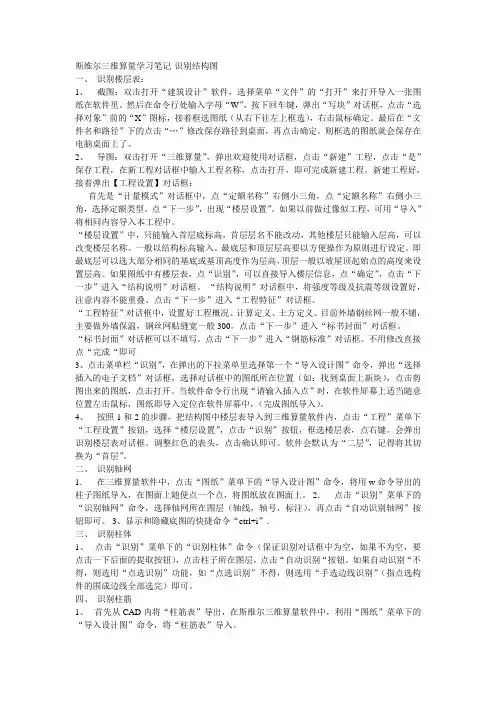

斯维尔三维算量学习笔记(土建篇)三维算量培训笔记-识别结构图一、识别楼层表:1、截图:双击打开“建筑设计”软件,选择菜单“文件”的“打开”来打开导入一张图纸在软件里.然后在命令行处输入字母“W”,按下回车键,弹出“写块”对话框,点击“选择对象”前的“X”图标,接着框选图纸(从右下往左上框选),右击鼠标确定.最后在“文件名和路径”下的点击“…”修改保存路径到桌面,再点击确定.则框选的图纸就会保存在电脑桌面上了.2、导图:双击打开“三维算量”,弹出欢迎使用对话框,点击“新建”工程,点击“是”保存工程,在新工程对话框中输入工程名称,点击打开,即可完成新建工程.新建工程好,接着弹出【工程设置】对话框:首先是“计量模式”对话框中,点“定额名称”右侧小三角,点“定额名称”右侧小三角,选择定额类型.点“下一步”,出现“楼层设置”.如果以前做过像似工程,可用“导入”将相同内容导入本工程中.“楼层设置”中,只能输入首层底标高,首层层名不能改动,其他楼层只能输入层高,可以改变楼层名称.一般以结构标高输入.最底层和顶层层高要以方便操作为原则进行设定.即最底层可以选大部分相同的基底或基顶高度作为层高,顶层一般以坡屋顶起始点的高度来设置层高.如果图纸中有楼层表,点“识别”,可以直接导入楼层信息,点“确定”,点击“下一步”进入“结构说明”对话框.“结构说明”对话框中,将强度等级及抗震等级设置好,注意内容不能重叠.点击“下一步”进入“工程特征”对话框.“工程特征”对话框中,设置好工程概况、计算定义、土方定义.目前外墙钢丝网一般不铺,主要做外墙保温,钢丝网贴缝宽一般300.点击“下一步”进入“标书封面”对话框.“标书封面”对话框可以不填写.点击“下一步”进入“钢筋标准”对话框.不用修改直接点“完成“即可3、点击菜单栏“识别”,在弹出的下拉菜单里选择第一个“导入设计图”命令,弹出“选择插入的电子文档”对话框,选择对话框中的图纸所在位置(如:找到桌面上新块),点击剪图出来的图纸,点击打开.当软件命令行出现“请输入插入点”时,在软件屏幕上适当随意位置左击鼠标,图纸即导入定位在软件屏幕中,(完成图纸导入).4、按照1和2的步骤,把结构图中楼层表导入到三维算量软件内,点击“工程”菜单下“工程设置”按钮,选择“楼层设置”,点击“识别”按钮,框选楼层表,点右键.会弹出识别楼层表对话框.调整红色的表头,点击确认即可.软件会默认为“二层”,记得将其切换为“首层”.二、识别轴网1．在三维算量软件中,点击“图纸”菜单下的“导入设计图”命令,将用w命令导出的柱子图纸导入,在图面上随便点一个点,将图纸放在图面上.2．点击“识别”菜单下的“识别轴网”命令,选择轴网所在图层(轴线,轴号,标注),再点击“自动识别轴网”按钮即可.3、显示和隐藏底图的快捷命令“ctrl+i”.三、识别柱体1、点击“识别”菜单下的“识别柱体”命令(保证识别对话框中为空,如果不为空,要点击一下后面的提取按钮),点击柱子所在图层,点击“自动识别“按钮.如果”自动识别“不得,则选用“点选识别”功能,如“点选识别”不得,则选用“手选边线识别”(指点选构件的围成边线全部选完)即可.四、识别柱筋1、首先从CAD内将“柱筋表”导出,在斯维尔三维算量软件中,利用“图纸”菜单下的“导入设计图”命令,将“柱筋表”导入.2、点击菜单下“钢筋”,在下拉菜单中选择“表格钢筋”,在屏幕下面的命令行会弹出“柱表”等选择,点击“柱表”按钮,弹出“柱表钢筋”对话框,点击对话框中的“识别柱表”,弹出“描述转换”对话框,对柱表中的“？”进行转换(单击一下“？”,点击对话框中的“转换”按钮),对主筋和箍筋分别进行转换.转换结束后点击“退出”按钮.3、从右下往左上框选整个柱表,右击鼠标.对照柱表对表头进行调整后,点击确认.4、指定箍筋类型的样式:点击“箍筋名称”列的表格,点击后面的小三角,选择柱箍筋,再选择箍筋类型的样式(要对3*3和4*4分别指定一次),最后点击布置即可.5、查看哪些构件布置了钢筋的方法:点击“视图”菜单下的“构件辩色”,选择“钢筋”,点击确定,布置了钢筋的构件会显示为绿色(板除外).五、计算柱子钢筋的四种方法:识别柱表、识别大样、柱筋平法和钢筋布置,设计图中没有柱表的情况下,可用平法布置钢筋:1、删除构件钢筋的方法:点击屏幕左边的“橡皮擦”,按住橡皮擦,选择最后一个按钮,再选择需要删除钢筋的构件,点击鼠标右键即可.2、点击“钢筋”菜单下的“柱筋平法”命令,选择需要布置钢筋的柱,在对话框中定义好钢筋的相关信息.如果“读钢筋库”里没有图纸上需要的钢筋类型样式,或者柱子形状与“读钢筋库”中的形状不符合,可以按照对话框右侧竖向工具栏的顺序矩形外箍、自动布置角筋、双边侧钢筋、矩形内箍、内部拉筋的顺序画钢筋.如边侧钢筋为8根,则点取右边工具栏中的“双边侧钢筋”,然后在需要的添加的箍筋内边线上点取需要的钢筋数,点一边,对应边自动增加.增加内箍筋,则点取右边工具栏中的“矩形内箍”,然后在需要的添加的内箍筋纵钢筋的位置,点上一点,再在斜对面点上一点,自动增加一个内箍筋,拉筋同此方法(注:点到右侧工具栏的工具,会自动显示该工具的名称).如多添加了柱子钢筋,则可以点取右边工具栏中的“删除对象”按钮,然后再需要删除的钢筋旁边点上一点,然后从这一点起框选要删除的钢筋即可.3、其中使用将柱筋平法和识别大样的方法可以看到三维立体钢筋效果,柱筋平法三维显示钢筋的设置:钢筋——钢筋选项——计算设置——柱——柱箍筋显示效果——由二维修改为精细.最后点击功能菜单栏理的“图形刷新”按钮即可.五、识别柱筋大样识别柱筋大样前准备:1.先进行柱(暗柱)识别或者先定义好编号.2.转换钢筋描述.3.用缩放图纸功能缩放大样图,如果电子图中尺寸标注用CAD的标注对象,软件可以自动根据标注进行缩放.识别柱筋大样过程:1.点击“柱截面图层”后面的“提取”按钮,在图纸大样中对应点击柱子截面边线后,右键确认.点击“钢筋图层”后面的“提取”按钮,在图纸大样中对应点击柱子截面中的钢筋线条,然后右键确认.点击“标注图层”后面的“提取”按钮,在图纸大样中对应点击柱子的编号和钢筋信息,然后右键确认.框选要识别的大样图,可以框选一个大样或者一行大样或者整个大样图.,右键确认即可.2.识别好大样之后,点击'清除对象'按钮,可以删除临时实体的柱(暗柱),或者删除自定义属性1为'临时实体'的柱(暗柱).六、识别梁体1、图纸导入:在CAD内将一层梁的图纸用“w”命令导出,在斯维尔三维算量软件中将梁图导入.2、图纸对齐:利用“移动”(快捷键为米)命令(点击移动命令,框选需要移动的梁图纸,点击鼠标右键,指定1轴和A轴的交点,将该交点移动到柱图的1和A的交点即可.),将梁图与柱图的轴线对齐.3、梁体识别:点击“识别”菜单下的“识别梁体” 命令,点击梁体所在的图层,点击自动识别按钮即可.七、识别梁筋1、点击“图纸”菜单下的“描述转换”命令,将梁的标注中有“？”的标注转换成字母.2、点击“识别”菜单下的“识别梁筋”命令,点击自动识别按钮,选择是,再选择是即可.3、点击“图纸”菜单下的“清空设计图”命令,将设计图清空.小技巧:识别梁钢筋用自动识别之后,还有发现未能被自动识别出来的梁钢筋,可以选择切换“选梁识别“进行单独识别;如果再不行,可以切换”选梁和文字“进行识别.对于没有配钢筋,或者对没有CAD电子图,可以选择“梁筋布置”进行手动输入布置即可.八、手动布置板1、点击“结构”菜单下的“板体布置”命令,新建一块板,指定其相关参数.(在布置板的时候,点击“视图”菜单下的“构件显示”命令,勾选梁和柱子,其他不打钩,图面上只显示柱子和梁),点击屏幕上方的“智能布置”按钮,在梁围合处的封闭区域内点一点即可.九、识别板筋1、从CAD内导出板图,在斯维尔三维算量软件中利用“导入设计图”将板图导入,利用“移动”命令将板图与梁柱图对齐.2、识别板负筋(面筋):点击“识别”菜单下的“识别板筋”命令,会弹出“描述转换”对话框,对板筋描述中的问号进行转换,点击鼠标右键确认,选择“全自动识别板负筋”命令,选择图面上的一根板负筋,点击鼠标右键即可.3、识别板底筋:点击“识别”菜单下的“识别板筋”命令,点击“框选识别”命令,在“钢筋编号”处点击“省略号按钮”,在钢筋编号中新建一个为“K”的编号,修改其钢筋直径和分布间距.然后在图面上选择互相交叉的两个板底筋,右击鼠标即可.十、输出报表:点击菜单栏中“报表”,在弹出下拉菜单中选择“分析”命令,弹出“工程分析对话框”,在对话框中选择输出的“楼层”和“构件”(如全选亦可),点击确定.稍等片刻,弹出“工程量分析统计对话框”,点击“实物工程量”,即可查看核对明细实物工程量.点击“查看报表”,可以选择相应的总表和明细表进行输出和打印.三维算量学习笔记-识别建筑图一、剪图:1、双击打开“建筑设计”软件,打开菜单“文件夹”,选择须导入的图纸,点击“打开”来把须导入的张图纸导入在软件里.然后在”命令行”处输入字母“W”,按下回车键,弹出“写块”对话框,点击“选择对象”前的“X”图标,接着框选图纸(从右下往左上框选),右击鼠标确定.最后点击在“文件名和路径”后的“…”修改保存路径为桌面,再点击“确定”,则框选的图纸就会保存在电脑桌面上了,退回到“三维算量”界面.二、导入:1、双击打开“三维算量”,弹出欢迎使用对话框,点击“新建”工程,在弹出的“三维算量”对话框中点击“是”保存工程,弹出“新建工程”对话框,在“新建工程”对话框中输入工程名称,点击打开,即可完成新建工程.新建工程好,接着弹出工程设置对话框,在计算规则处选择好定额和清单计价方法,点击“完成”即弹出“三维算量”对话框.2、点击“三维算量”对话框中菜单栏“识别”,在弹出的下拉菜单里选择第一个“导入设计图”命令,弹出“选择插入的电子文档”对话框,选择对话框中的图纸所在位置(如:找到桌面上新块),点击剪出来的图纸,点击打开.当软件命令行出现“请输入插入点”时,在软件屏幕上适当随意位置左击鼠标,图纸即导入定位在软件屏幕中,(完成图纸导入).二、识别:3、点击“三维算量”菜单栏中的“识别”,在弹出的下拉菜单中选择“识别建筑“,稍等图纸的颜色发生改变后,即可完成对建筑图的识别.三、挂做法:1、在“三维算量”中选择屏幕菜单栏“构件”,在弹出的下拉菜单中选择第一个“定义编号“命令,点开结构下“柱”前的“+”号,点击随意一个相应编号的柱子,然后点击再右上边的“做法”,右边弹出清单和定额库,选择柱子的相应清单和定额(1、做法保存:点击“定义编号”界面中的“做法保存”按钮,弹出“做法保存”对话框,编辑“做法名称”和“做法描述”,点击“确定“即可;2、如选择保存的做法,则点击“做法选择”按钮,弹出“做法保存”对话框,点击左边的“已有做法名称”栏中构件做法,再点击“确定”按钮即可;3、点击“做法导出”,选择“楼层”和“编号“,可批量给其他楼层和柱子挂接同样的做法);.点击“关闭”退回到“三维算量”.四、查看报表:1、点击“三维算量”菜单栏中“报表”,在弹出下拉菜单中选择“分析”命令,弹出“工程分析对话框”,在对话框中勾选全部计算方式,选择输出的“楼层”和“构件”(如全选亦可),点击确定.稍等片刻,弹出“工程量分析统计对话框”,点击“清单工程量”,即可查看核对明细清单工程量.点击“查看报表”,可以选择相应的总表和明细表进行输出和打印.点击“退出”,回到退回到“三维算量”2、点击“三维算量”菜单栏中的“工程”,在弹出的下拉菜单中选择“另存为”,弹出“另存工程为”对话框,选择保存在“桌面”,点击保存,桌面就多了一个工程.五、导入广龙计价:、4、双击打开广龙计价,在菜单栏中选择“文件”,在下拉菜单中选择“预算书工具”,在二级下拉菜单中选择“导入三维(安装)算量文件”命令.弹出“导入三维(安装)算量工程”对话框,点击“算量工程”右边“…”,弹出“请选择导入的三维(安装)算量工程文件”对话框,点击桌面,查找保存在桌面的工程文件夹,然后打开文件夹,接着打开对应工程.最后点击确定,再点击保存按钮.则该工程的清单定额与工程量就在广龙计价中接收进来了.三维算量培训笔记-识别基础图一.识别桩基础1、图纸导入:在CAD内将桩基础的图纸用“w”命令导出,在斯维尔三维算量软件中将桩基础图导入.2、图纸对齐:利用“移动”(快捷键为米)命令(点击移动命令,框选需要移动的梁图纸,点击鼠标右键,指定1轴和A轴的交点,将该交点移动到柱图的1和A的交点即可.),将梁图与柱图的轴线对齐.3、桩基础识别:点击“识别”菜单下的“识别桩基” 命令,弹出桩基础识别面板,点击桩基础所在的图层和标注图层之后,还要点击“设置”按钮,在弹出的“识别设置”面板,点击第一条“编号标头”行后的参数值,弹出的“识别设置”中,检查图纸上的构件的构件的代码齐全了没有.如DJ5图纸有,但是这里没有,只需补齐构件的类型代码DJ,修改桩基础的结构代号.如DJ开头则写DJ即可.确定之后,弹出“AutoCAD”对话框点击“是”按钮即可.如果提取不了柱子编号,则识别出来的柱子编号不对,可以“构件查询”中修改构件编号.或者手动布置柱子.二.筏板的连接筏板的布置同有梁板的方法,对于不同标高的筏板,需要设置不同的标高之后,需要进行筏板连接.步骤为点选两块不同标高的筏板编号,右击确认,弹出的对话框中选择“筏板连接”按钮,弹出筏板连接对话框,再对话框进行设置筏板连接的相应参数,确定即可.术语解释:挖土深度:是指挖土的开挖标高.可以是实际参数,在有地下室的时候,需先布置大基坑,基础类的构件的坑槽挖土深度应该改为是“同大基坑底”.无地下室的时候,可以为“同室外地坪”即可.冻结图层:是指隐藏图层的意思.在三维算量中,右键鼠标,弹出对话框选择“冻结图层”命令,弹出冻结图层对话框,点选需要隐藏的图层,右键即可.图层显示:用“构件显示”命令,钩选“非系统实体”,确定即可.图层:是指各种同类型的线条组成的构件.如轴网、承台、梁等为不同图层.分布筋:指按间距布置的钢筋;钢筋的计算与构件的砼强度有关,可以在菜单“工程”里的“工程设置”里修改“结构说明”里的砼强度等级.还与工程的抗震等级有关,可以在菜单“工程”里的“结构说明”中的“抗震等级设置”修改构件的抗震等级.\三.集水井的布置步骤首先点击菜单“基础”选择“坑基布置”,点击“新建”按钮,新建K1编号.接着点击“基础名称”的“直行坑”弹出构件截面形状对话框中,选择正确的截面形状.还有注意“坑是否偏心”,根据实际情况需要修改.点布置即可.四、独立基础钢筋布置鼠标左键点击选中一个独立基础编号,右键弹出对话框,选择“钢筋布置”命令,弹出“独基钢筋布置“对话框.点击“钢筋描述”输入钢筋信息,点击“钢筋名称”选择需要钢筋类型.一一选择输入后,点击布置即可.五、集水井钢筋布置鼠标左键点击选中一个集水井编号,右键弹出对话框,选择“钢筋布置”命令,弹出“坑基钢筋布置“对话框.点击“钢筋描述”输入钢筋信息,点击“钢筋名称”选择需要钢筋类型.一一选择输入后,点击布置即可.六、排水沟钢筋布置鼠标左键点击选中一个排水沟编号,右键弹出对话框,选择“钢筋布置”命令,弹出“沟槽钢筋布置“对话框.点击“钢筋描述”输入钢筋信息,点击“钢筋名称”选择需要钢筋类型.一一选择输入后,点击布置即可.注意:基础构件的钢筋一般异形的比较多,需要用到“自定义钢筋”比较多,在布置时可以随时选用“自定义钢筋”,接着输入“自定义钢筋”的“长度”和“数量”公式.也可以使用“其他钢筋”按钮,进行新建“异形钢筋”,编辑长度和数量,确定之后布置即可. 构件的钢筋计算式修改:根据不同计算规则或者需要,可以修改软件中构件的钢筋公式.在钢筋布置对话框中,在“数量公式”和“长度公式”后面都有“…”的省略号中,可以补充编辑修改原有的计算式.点击“…”,弹出“公式编辑”对话框,根据地方规则补充修改,根据需要引用某些构件的变量参数时,可以点击“全部关键字表”,选用需要编辑的“关键字”,(关键字指变量代码),确定即可.(其中“属性”指本构件的变量名称及代码;通用钢筋变量指全部钢筋变量名称及代码,构件截面变量指全部构件变量名称及代码;函数的中“向上取整”:指凡有小数点,都进一.函数的中“向下取整”:指凡有小数点,都不要.如:函数向上取整,代码为CEIL(),接着在括号中输入计算公式,计算公式应该变量代码,那么计算公式的结果就被向上取整了.三维算量技巧合集一、小技巧:异形压顶布置:1、点击屏幕菜单理的“建筑一”,在下拉菜单中选择“压顶布置”,弹出“新建”对话框,点击“新建”按钮,默认新建编号“YD1”,双击该编号“YD1”,弹出属性编辑对话框.点击属性对话框中的截面形状的“矩形”,出现下拉小三角,在下拉小三角中选择“异形”.在屏幕下边命令行中出现“请输入构件名称”,我们可以输入随意自己知道的名称,然后按“回车键”,屏幕下边命令行提示变成轮廓起点,就在屏幕中画出异形压顶的形状(或者使用选取曲线来代替画),做好截面后,屏幕下边命令行提示变成“输入构件定位点(重心)”,点击压顶截面任意位置,那么异形压顶就被提取到软件的模板里面了.2、修改一下需要调整的长度大小,点击“布置”按钮,在第三行的布置方式中选择“选墙布置”命令,然后框选图中的墙体,右击鼠标确定即可.二、小技巧:自定义异形构件1、双击三维算量,进入三维算量界面,点击菜单栏“绘图”,弹出下拉菜单选择“多线段”命令,在屏幕中按照尺寸画出该要构件截面图和路径.2、点击屏幕菜单中的“其他”,弹出菜单对话框选择“路径曲面”命令,弹出“新建”对话框,点击“新建”.3、根据屏幕命令行提示“请输入自定义实体的路径和手动选择线条”,那么点击“手动选择线条”,然后点击屏幕中的路径线条(如圆或者线段);接着屏幕命令行提示“请输入自定义实体的截面和手动选择线条“,那么点击“手动选择线条”,然后点击屏幕中的构件截面线条.(如苹果的截面),最后,屏幕命令行提示“输入单元基点”,直接点击截面与圆相交的交点即可.三、小技巧:梁的变截面快速画法1、点击屏幕菜单“结构”,弹出下拉菜单选择“梁体布置”按钮,弹出梁体新建对话框,点击新建,弹出“定义编号”对话框,点击“新建”按钮,修改梁编号和尺寸,点击布置.每一跨段梁,都是两点画梁即可,如果变截面时,只需修改“新建”按钮下面的梁截面属性和尺寸即可.四、小技巧:梁的变截面修改功能1、如果一条梁画好之后,需要修改某跨跨段的变截面,只需用构件编辑命令即可.操作如下:左击鼠标选择需要修改的梁跨段编号,右击鼠标确定,弹出右键属性对话框选择“构件编辑”命令,弹出构件编辑命令对话框,修改属性名称里的“截面尺寸描述”,输入截宽截高信息,点击修改即可.五、小技巧:跨段错误时,可用“跨段组合”命令进行重组或者分跨1、点击菜单栏“工具”,弹出下拉菜单选择“跨段组合”命令,弹出“跨段组合”对话框,选择“自动排序”,接着在在屏幕中左击鼠标点选需要重新排序的同一条梁上各个跨段,右击鼠标确定即可.六、梯段的钢筋布置方法1、在三维算量屏幕上,鼠标左键点击梯段编号,鼠标右击确定,弹出梯段“钢筋布置”对话框,在对话框内选择“钢筋信息”和“钢筋名称”里钢筋规格和名称,检查正确后点击“布置”按钮即可.(小技巧:钢筋提取,点击规格,点击提取,左键鼠标点击对应的板钢筋信息,鼠标右键确认即可)七、拷贝楼层1、在三维算量屏幕上,鼠标左键点击菜单栏的“构件”,弹出下拉菜单选择“拷贝楼层”命令,弹出“拷贝楼层”对话框,鼠标左键点击“选取图形”按钮,在屏幕上左键鼠标点击需要“图形”或者“钢筋”,鼠标右键确认.鼠标左键点击“目标楼层”的“…”选择需要拷贝的楼层号,点击“确定”按钮.最后再对话框中点击“确定”按钮.八、板钢筋长度和范围的修改1、多义线剪切:在三维算量软件屏幕中,鼠标左键点击板钢筋,鼠标右键确定,弹出属性对话框选择“调整钢筋”命令,弹出“钢筋线条编辑器”,选择“多义线剪切”,鼠标左键在屏幕中选出围出钢筋线条中需要剪切出来的钢筋线条,鼠标右键即可.2、对齐到多义线:在三维算量软件屏幕中,鼠标左键点击板钢筋,鼠标右键确定,弹出属性对话框选择“调整钢筋”命令,弹出“钢筋线条编辑器”,选择“对齐多义线”,鼠标左键在屏幕中画出一条需要延长钢筋线条到的位置,右键鼠标确定即可.九、异型钢筋处理方法1、首先三维算量理找到异性构件的截面大洋,以及异性钢筋的大洋,确定这个钢筋的种类有几种.鼠标左键点击异型构件(如异型梁),右键鼠标确定,弹出对话框选择“钢筋布置”命令,弹出“钢筋布置”对话框,在钢筋布置对话框中,在“集中标注”处选择该钢筋的主筋信息.接着在“其他钢筋”处点击“…”号,弹出“其他钢筋类型设置”对话框.在“钢筋名称”处输入异性钢筋名称,还有钢筋信息以及数量,最重要选择“简图号”,出现下拉小三角,点击下拉小三角,弹出“钢筋选择”对话框,选择“弯折数”和“弯钩数”,确定.然后在“简图”中输入钢筋的长度(如箍筋和拉筋的长度),确定之后弹回“梁筋布置”对话框,点击“|布置”即可.十、位置重复检查1、在三维算量屏幕功能栏处,选择“图形检查”的图形对勾(√)命令,弹出图形检查对话框,在“检查方式”和“检查构件”处打钩,点击“检查”,接着点击“执行”即可弹出“位置重复构件”对话框,点击“应用”之后即可.十一、钢丝网的布置和挂做法布置:在三维算量的菜单“工程”中,选择“工程设置”,弹出工程设置对话框,点击“工程特征”中,选择“计算定义”,在这个界面的属性值中选择是否计算钢丝网,和计算的缝宽即可完成布置.挂做法:在三维算量中的屏幕菜单中选择“结构”里的“墙体布置,弹出墙体布置对话框,点“…”弹出属性设置对话框,再点击属性旁边的“做法”按钮,即可在此挂“钢丝网的定额上去,还有“计算式”中选择“钢丝网面积”,即可完成挂接做法.(注:钢丝网定额编号:01080317)十二、没有工程量的构件编号清除在构件中各类构件中清除.十三、墙体拉结钢筋自动布置在三维算量菜单“钢筋”中,选择“自动钢筋”.接着在命令行提示中选择“墙体拉结筋”,弹出墙体拉结筋自动布置对话框,在“…”中选择批量自动布置的楼层,再点击“布置”按钮即可.十四、止水带的布置和做法技巧布置:利用三维算量屏幕菜单中的“其他”里的“自定义线”来做长度输出.在菜单“其他”。

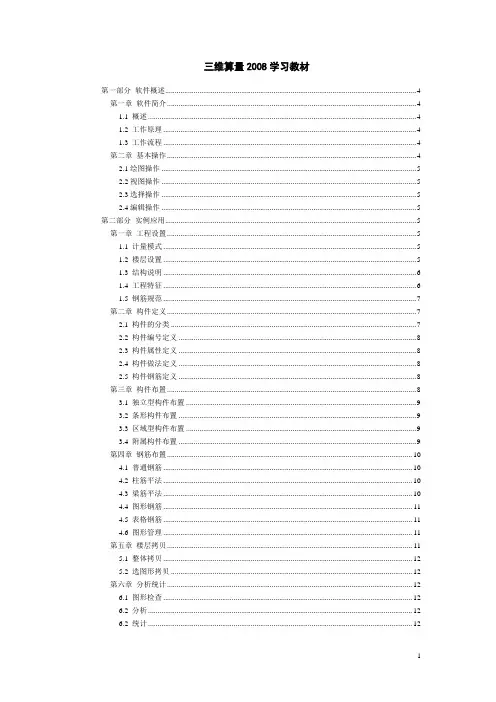

三维算量2008学习教材第一部分软件概述 (4)第一章软件简介 (4)1.1 概述 (4)1.2 工作原理 (4)1.3 工作流程 (4)第二章基本操作 (4)2.1绘图操作 (5)2.2视图操作 (5)2.3选择操作 (5)2.4编辑操作 (5)第二部分实例应用 (5)第一章工程设置 (5)1.1 计量模式 (5)1.2 楼层设置 (5)1.3 结构说明 (6)1.4 工程特征 (6)1.5 钢筋规范 (7)第二章构件定义 (7)2.1 构件的分类 (7)2.2 构件编号定义 (8)2.3 构件属性定义 (8)2.4 构件做法定义 (8)2.5 构件钢筋定义 (8)第三章构件布置 (8)3.1 独立型构件布置 (9)3.2 条形构件布置 (9)3.3 区域型构件布置 (9)3.4 附属构件布置 (9)第四章钢筋布置 (10)4.1 普通钢筋 (10)4.2 柱筋平法 (10)4.3 梁筋平法 (10)4.4 图形钢筋 (11)4.5 表格钢筋 (11)4.6 图形管理 (11)第五章楼层拷贝 (11)5.1 整体拷贝 (12)5.2 选图形拷贝 (12)第六章分析统计 (12)6.1 图形检查 (12)6.2 分析 (12)6.2 统计 (12)6.4 预览统计 (12)第七章工程校核 (12)7.1 构件查询 (12)7.2 核对构件 (12)7.3 核对钢筋 (12)7.4 单筋核对 (13)7.5 构件辨色 (13)7.6 预览返查 (13)7.7 图形管理 (13)第八章报表打印 (13)8.1 普通报表 (13)8.2 筛选报表 (13)8.3 指标分析 (13)第九章识别专题 (13)9.1 楼层表识别 (14)9.2 轴网识别 (14)9.3 基础识别 (14)9.4 柱与柱筋识别 (14)9.5 梁与梁筋识别 (14)9.6 板筋识别 (15)9.7 墙与门窗识别 (15)“三维算量2008版”部分新增功能1.构件跨层扣减与钢筋跨层计算——行业首创功能a)高度调整框—快速编辑某范围所有构件不同的层高，错层调整编辑变得简单。

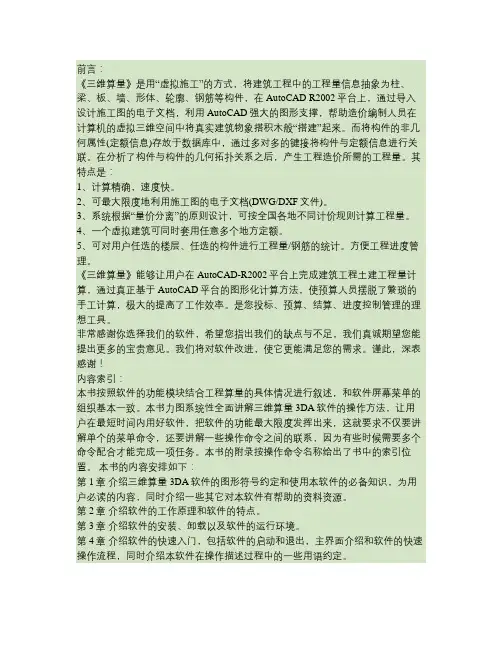

前言：《三维算量》是用“虚拟施工”的方式，将建筑工程中的工程量信息抽象为柱、梁、板、墙、形体、轮廓、钢筋等构件，在AutoCAD R2002平台上，通过导入设计施工图的电子文档，利用AutoCAD强大的图形支撑，帮助造价编制人员在计算机的虚拟三维空间中将真实建筑物象搭积木般“搭建”起来。

而将构件的非几何属性(定额信息)存放于数据库中，通过多对多的键接将构件与定额信息进行关联。

在分析了构件与构件的几何拓扑关系之后，产生工程造价所需的工程量。

其特点是：1、计算精确，速度快。

2、可最大限度地利用施工图的电子文档(DWG/DXF文件)。

3、系统根据“量价分离”的原则设计，可按全国各地不同计价规则计算工程量。

4、一个虚拟建筑可同时套用任意多个地方定额。

5、可对用户任选的楼层、任选的构件进行工程量/钢筋的统计。

方便工程进度管理。

《三维算量》能够让用户在AutoCAD-R2002平台上完成建筑工程土建工程量计算，通过真正基于AutoCAD平台的图形化计算方法，使预算人员摆脱了繁琐的手工计算，极大的提高了工作效率。

是您投标、预算、结算、进度控制管理的理想工具。

非常感谢你选择我们的软件，希望您指出我们的缺点与不足，我们真诚期望您能提出更多的宝贵意见。

我们将对软件改进，使它更能满足您的需求。

谨此，深表感谢！内容索引：本书按照软件的功能模块结合工程算量的具体情况进行叙述，和软件屏幕菜单的组织基本一致。

本书力图系统性全面讲解三维算量3DA软件的操作方法，让用户在最短时间内用好软件，把软件的功能最大限度发挥出来，这就要求不仅要讲解单个的菜单命令，还要讲解一些操作命令之间的联系，因为有些时候需要多个命令配合才能完成一项任务。

本书的附录按操作命令名称给出了书中的索引位置。

本书的内容安排如下：第1章介绍三维算量3DA软件的图形符号约定和使用本软件的必备知识，为用户必读的内容，同时介绍一些其它对本软件有帮助的资料资源。

第2章介绍软件的工作原理和软件的特点。

前言：《三维算量》是用“虚拟施工”的方式，将建筑工程中的工程量信息抽象为柱、梁、板、墙、形体、轮廓、钢筋等构件，在AutoCAD R2002平台上，通过导入设计施工图的电子文档，利用AutoCAD强大的图形支撑，帮助造价编制人员在计算机的虚拟三维空间中将真实建筑物象搭积木般“搭建”起来。

而将构件的非几何属性(定额信息)存放于数据库中，通过多对多的键接将构件与定额信息进行关联。

在分析了构件与构件的几何拓扑关系之后，产生工程造价所需的工程量。

其特点是：1、计算精确，速度快。

2、可最大限度地利用施工图的电子文档(DWG/DXF文件)。

3、系统根据“量价分离”的原则设计，可按全国各地不同计价规则计算工程量。

4、一个虚拟建筑可同时套用任意多个地方定额。

5、可对用户任选的楼层、任选的构件进行工程量/钢筋的统计。

方便工程进度管理。

《三维算量》能够让用户在AutoCAD-R2002平台上完成建筑工程土建工程量计算，通过真正基于AutoCAD平台的图形化计算方法，使预算人员摆脱了繁琐的手工计算，极大的提高了工作效率。

是您投标、预算、结算、进度控制管理的理想工具。

非常感谢你选择我们的软件，希望您指出我们的缺点与不足，我们真诚期望您能提出更多的宝贵意见。

我们将对软件改进，使它更能满足您的需求。

谨此，深表感谢！内容索引：本书按照软件的功能模块结合工程算量的具体情况进行叙述，和软件屏幕菜单的组织基本一致。

本书力图系统性全面讲解三维算量3DA软件的操作方法，让用户在最短时间内用好软件，把软件的功能最大限度发挥出来，这就要求不仅要讲解单个的菜单命令，还要讲解一些操作命令之间的联系，因为有些时候需要多个命令配合才能完成一项任务。

本书的附录按操作命令名称给出了书中的索引位置。

本书的内容安排如下：第1章介绍三维算量3DA软件的图形符号约定和使用本软件的必备知识，为用户必读的内容，同时介绍一些其它对本软件有帮助的资料资源。

第2章介绍软件的工作原理和软件的特点。

清华斯维尔“TH-3DA三维算量”软件介绍〓软件概述三维算量软件是国内首创基于AutoCAD平台的第三代工程量计算软件，符合GB50500－2003规范。

软件旨在通过三维图形建模，直接识别利用设计院电子文档的方式，把电子文档转化为面向工程量及套价计算的图形构件对象，以真正面向图形的方法，非常直观地解决了工程量的计算及套价，提高了建设工程量计算速度与精确度，把算量工作人员从繁重的计算中解放出来，它彻底改变了算量的工作方法。

目前有基于AutoCAD 2002以上的平台版本。

2000年8月软件通过国家建设部科技成果鉴定，列入国家建设部《2001年科技成果推广项目》；2003年又以独具的优势成为唯一荣获建设科技最高奖项“华夏奖”的算量软件。

〓开发背景算量软件开发的目的在于提高工程量计算的效率，解放人。

最初形态的算量软件直接师法人工算量，采用了表格参数法，分构件类型、建筑部位列算量表格，由工作人员从施工图中查出相关参数录入电脑，进行工程量计算与汇总，由于底稿太多，导致漏算、重算难以避免。

后来绝大多数软件采用二维图形技术，将施工图录入电脑，并套用定额，进行工程量计算与汇总，这类软件可以自动判定构建之间的几何关系，自动化程度进一步提高，但是目前众多的二维图形法算量软件只能处理二维图形，不能直观描述较复杂的建筑构件；缺乏严谨的数学空间模型，计算复杂建筑物时容易出错；不能利用设计院的施工图电子文档的已有资源，用户录入图形操作复杂。

为解决这些问题，清华斯维尔软件公司率先基于设计院CAD平台开发了三维算量软件。

〓适用对象软件适用于房地产、施工企业、设计单位等的造价工程师、概预算人员以及建设工程高等院校老师学生。

〓软件特点□三维可视基于设计院CAD平台，快速三维建模，多视觉缩放，方便用户查看和检查各构件相互间的三维空间关系和计算结果，更加直观可视。

□智能识别拥有十分严谨的数学模型，计算精度高，速度快。

智能识别工程设计图的电子文档，高效识别出轴网、柱、梁、墙、板、洞口、柱筋、梁筋、墙筋、板筋等。

清华斯维尔三维算量软件操作技巧（二）2.1布置垫层：在三维算量界面中，不论是在菜单命令内还是在工具栏内，都找不到垫层布置的命令和工具快捷键。

是否是系统不具备布置垫层的功能呢？不是!三维算量系统的垫层布置是隐藏在基础布置和轮廓布置中的。

2.1.1如果您的垫层边沿有模板，可用基础布置工具内的各种命令来布置垫层。

步聚是(依据先独立后条形的原则)将基础主体布置完，用显示/隐藏工具将已布置好的基础隐藏起来。

不隐藏也可以，但是在布置条形基础垫层时必须要将基础隐藏，这样做是以利条形基础垫层与独立基础垫层自动相接。

再根据基础形状选择相应的基础作垫层布置。

如果垫层有外伸情况，则在输入尺寸时，应加大垫层的外伸尺寸，厚度尺寸按垫层厚度输入。

布置方法及过程一切同基础布置方式。

应注意的是，①、在选择基础式样时要根据基础的平面形状，一概只选一阶基础就可以了；②、可以直接利用已布基础的编号，在基础编号后加标识改为垫层编号，如将JC-1改为JC-1d，在校核工程量时便于查找；③、关于标高，在基础布置对话框内系统用的是基础底标高，当您将基础布置完后确定垫层底标高时，一定要将垫层的厚度加在标高内，如您的基础底标高是-1.2米，垫层厚100MM，则您的垫层底标高应设为-1.2米加-0.1米等于-1.3米，即垫层底标高是-1.3米。

长条形的基础垫层也是一样的，您只要按使用说明操作就行了。

套挂定额时，垫层砼体积按相关定额套挂就行了。

2.1.2 如果要布置的垫层是房间地面或边沿不须模板的垫层，则可直接用轮廓工具进行布置，这是因为垫层边沿不存在模板问题。

套挂定额时，用轮廓属性内的底面积(m2)SD工程量表达式属性值乘以您设置的垫层厚度即可。

2.2挖条形基础土方：在进行基坑布置前，首先要做点图形准备工作。

先用构件显示/隐藏工具将基础隐藏起来，只留下垫层部分。

用CAD绘制命令内的相应绘制功能将垫层的水平外轮廓描画一遍，如果是规正的矩形和圆形，最好用CAD绘制命令内的矩形和圆命令来画，这样画出来的形状方便作整体工作位增加尺寸偏移。

算量部分：统计的技巧一般要分三次统计1.构件实物量模式。

统计柱梁墙板。

原因是，一般造价里，墙要分内外，砼与非砼，还要根据他的厚度来分，板要分厚度，梁要区别是哪种板厚度下的梁。

只有在构件实物量中，在算量选项中，在工程量输出设置中，勾选想要输出的构件的量，比如，墙，我在工程量输出中，点到砌体墙，在右边的工程量输出中，我不要模板，那就把模板的勾去掉，我只要体积的量，然后我体积的量我要区别厚度，点换算一栏，有个下拉符号，点一下，出来换算的内容，比如我只有分墙的厚度，我就把墙的厚度点勾。

然后确定。

统计的时候，软件就会根据你的墙的厚度分开来（比如梁与板，我们注意到，因为江苏的一般习惯是，板加与梁重合的部分，然后梁扣与板重合的部分，我们软件默认的是梁归梁，板归板。

但是也不是全是这样，因为，比如说在01定额模式，我们软件就是板加重合的部分。

如果你觉得与自己的习惯不一样，只要改下计算规则就可以了。

所以说，我们软件是根据国家规范走的，但是也考虑到了个人习惯。

2.清单与定额模式。

统计装饰部分。

原因是：装饰分的很细，他不像柱梁墙板般规则。

就比如说天棚抹灰，就可能要分好几类。

因此，我们做装饰的时候，定义的时候分类应该尽最大可能的分细3.分类统计。

这个部分就要灵活，要求也比较高，主要针对零星量来处理的。

一般来说，如果要整个统计体积的话，用构件实物量，按造价规则的话，用清单模式，比较好。

比如说，楼梯，如果你要混凝土的体积，建议用构件实物量模式，如果说你想出投影面积，或者想出楼梯踢角线，或者扶手的长度，我推荐用清单或者定额模式。

而且统计算量的时候，最好一层一层的统计，这样的话，一层完了就不要考虑他了，或者几层一统计也是可以的。

（说明：所谓的清单与定额模式，只是计算规则的不一样而已。

比如说柱子的高度的确定，清单规则是柱的当前层楼面到这一层板顶，而江苏计价表却是到板底，但是装饰部分的一般都是相同的）没有电子图，手工建模型的技巧。

斯维尔三维算量软件最大的优点就是整合了CAD的优点：建模型快、准、细。
