CQ型磁力驱动泵特点及型号定义

CQ型磁力驱动泵使用说明书地址：山东省烟台市福山高新技术产业区鑫海街188号电话：+86-535-6302098 6300668传真：+86-535-6300568邮编:265500一、产品概述CQ型磁力驱动泵（简称磁力泵）是将永磁联轴器的工作原理应用于离心泵的新产品，设计合理、工艺先进、具有全密封、无泄漏、耐腐蚀的特点，其性能达到国外同类产品的先进水平。

磁力泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵机械密封无法避免的跑、冒、滴之弊病。

磁力泵选用耐腐蚀、高强度的工程塑料、刚玉陶瓷，不锈钢等作为制造材料，因此它具有良好的抗腐蚀性能，并可以使被输送介质免受污染。

二、主要材料及用途磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。

可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印，科研机构。

国防工业等单位抽送酸、碱液、油类，稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。

特别是易漏、易燃、易爆液体的抽送，选用此泵则更为理想。

三、磁力泵结构示意图1、泵壳2、静环3、动环4、叶轮5、密封圈6、隔板7、隔离套8、外磁钢总成9、内磁钢总成10、泵轴11、轴套12、联接架13、电机四、磁力泵材质种类（1）工程塑料泵（增强聚丙烯）型号有：08CQ-2、10CQ-3、14CQ-5、16CQ-8、20CQ-12、32CQ-15、32CQ-25、40CQ-20、50CQ-25、50CQ-32。

（2）不锈钢泵（1Cr18Ni9Ti）型号有：16CQ-8、20CQ-12、32CQ-15、32CQ-25、40CQ-20、40CQ-32、50CQ-25、50CQ-40、50CQ-50、65CQ-25、65CQ-35、80CQ-35、80CQ-50。

五、磁力泵特性曲线（以常温清水为测试介质）六、型号与意义例如：（50CQ-25）50 CQ ——25扬程磁力驱动泵进口直径七、磁力泵型号及主要技术参数表八、磁力驱动泵安装尺寸表与示意图九、磁力泵的安装和使用（一）磁力泵应水平安装，不宜竖立，塑料泵体不得承受管路重量，对于特殊要求垂直安装的场合，电机务必朝上。

cq磁力离心泵规格型号及参数磁力离心泵是一种采用磁力耦合传动的无泄漏离心泵，广泛应用于化工、医药、冶金、电力等行业。

本文将详细介绍CQ磁力离心泵的规格型号及参数。

CQ磁力离心泵是磁力传动离心泵的一种常见型号，其主要特点是能够更好地保证输送介质的无泄漏和无污染。

下面是CQ磁力离心泵的规格型号及参数：1. 型号：CQ型号通常由字母C和字母Q加上一组数字表示，其中字母C代表磁力离心泵的分类，字母Q代表离心泵的结构形式。

数字组合代表该磁力离心泵的尺寸大小。

例如，CQ50-32-160表示CQ磁力离心泵的进出口口径分别为50mm和32mm，叶轮直径为160mm。

2. 流量范围：CQ磁力离心泵的流量范围通常在0.5m³/h至50m³/h之间。

流量的大小取决于泵的型号及尺寸以及所输送介质的特性。

3. 扬程范围：CQ磁力离心泵的扬程范围通常在3m至50m之间。

扬程的大小决定了泵能将介质输送到的高度。

4. 功率：CQ磁力离心泵的功率大小通常在0.18kW至15kW之间。

功率大小与流量和扬程相关，通常越大的流量和扬程需要越大的功率。

5. 温度范围：CQ磁力离心泵能够输送的介质温度范围通常在-20℃至120℃之间。

然而，具体的温度范围还会受到泵的材质选择、密封结构等因素的制约。

6. 材质：CQ磁力离心泵常见的材质有不锈钢、铸钢、聚丙烯等。

不同的材质选择可以适应不同的介质特性和工作环境。

7. 密封方式：由于磁力离心泵的特殊结构，它不需要传统的机械密封或填料密封。

CQ磁力离心泵通常采用静密封或动密封，保证了无泄漏的特性。

总结起来，CQ磁力离心泵是一种常见的磁力离心泵型号，其规格型号及参数涵盖了进出口口径、流量范围、扬程范围、功率大小、温度范围、材质选择和密封方式等方面。

根据具体的工作要求和输送介质特性，选择适合的CQ磁力离心泵型号能够更好地满足工作需求，确保离心泵的高效稳定运行。

请注意，本文所提供的参数和范围仅供参考，实际使用时应根据具体的需求和工作环境选择合适的CQ磁力离心泵，并参考厂家提供的详细技术资料。

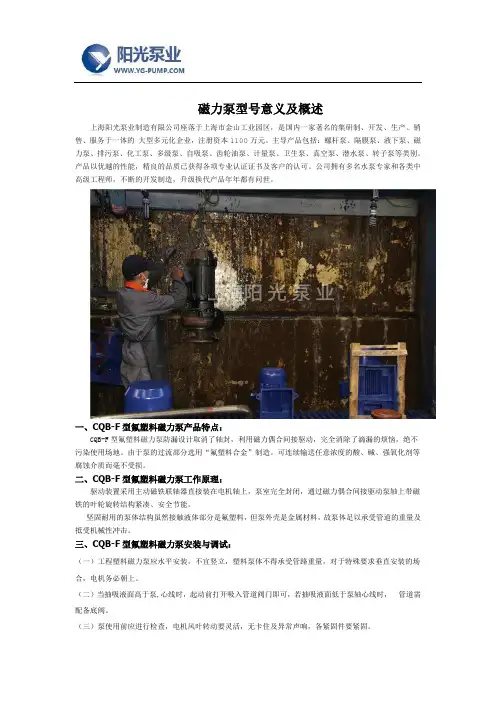

磁力泵型号意义及概述上海阳光泵业制造有限公司座落于上海市金山工业园区，是国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，注册资本1100万元。

主导产品包括：螺杆泵、隔膜泵、液下泵、磁力泵、排污泵、化工泵、多级泵、自吸泵、齿轮油泵、计量泵、卫生泵、真空泵、潜水泵、转子泵等类别。

产品以优越的性能，精良的品质已获得各项专业认证证书及客户的认可。

公司拥有多名水泵专家和各类中高级工程师，不断的开发制造，升级换代产品年年都有问世。

一、CQB-F型氟塑料磁力泵产品特点：CQB-F型氟塑料磁力泵防漏设计取消了轴封，利用磁力偶合间接驱动，完全消除了滴漏的烦恼，绝不污染使用场地。

由于泵的过流部分选用“氟塑料合金”制造。

可连续输送任意浓度的酸、碱、强氧化剂等腐蚀介质而毫不受损。

二、CQB-F型氟塑料磁力泵工作原理：驱动装置采用主动磁铁联轴器直接装在电机轴上，泵室完全封闭，通过磁力偶合间接驱动泵轴上带磁铁的叶轮旋转结构紧凑、安全节能。

坚固耐用的泵体结构虽然接触液体部分是氟塑料，但泵外壳是金属材料，故泵体足以承受管道的重量及抵受机械性冲击。

三、CQB-F型氟塑料磁力泵安装与调试：（一）工程塑料磁力泵应水平安装，不宜竖立，塑料泵体不得承受管路重量，对于特殊要求垂直安装的场合，电机务必朝上。

（二）当抽吸液面高于泵,心线时，起动前打开吸入管道阀门即可，若抽吸液面低于泵轴心线时，管道需配备底阀。

（三）泵使用前应进行检查，电机风叶转动要灵活，无卡住及异常声响，各紧固件要紧固。

（四）检查电机旋转方向是否与磁力泵转向标记一致。

（五）电机启动后，慢打开排出阀，待泵进入正常工作状态后，再将排出阀调到所需开度。

（六）泵停止工作前，应先关闭排出阀门，然后切断电源。

四、CQB-F型氟塑料磁力驱动泵产品用途：CQB-F型氟塑料磁力驱动泵广泛适用于：石油化工、制酸制碱、有色金属冶炼、汽车制造的酸洗工艺、稀土分离、农药、染料、医药、造纸、电镀、无线电等行业。

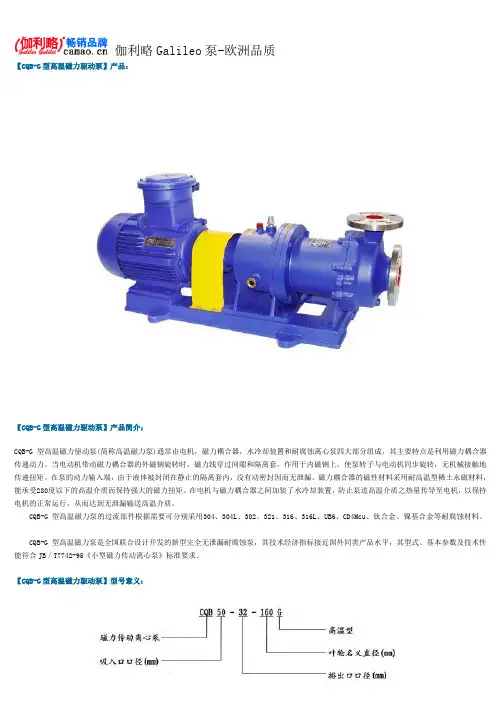

【CQB-G型高温磁力驱动泵】产品：【CQB-G型高温磁力驱动泵】产品简介：CQB-G型高温磁力驱动泵(简称高温磁力泵)通常由电机，磁力耦合器，水冷却装置和耐腐蚀离心泵四大部分组成，其主要特点是利用磁力耦合器传递动力。

当电动机带动磁力耦合器的外磁钢旋转时，磁力线穿过间隙和隔离套，作用于内磁钢上，使泵转子与电动机同步旋转，无机械接触地传递扭矩。

在泵的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封因而无泄漏。

磁力耦合器的磁性材料采用耐高温型稀土永磁材料，能承受280度以下的高温介质而保持强大的磁力扭矩。

在电机与磁力耦合器之间加装了水冷却装置，防止泵送高温介质之热量传导至电机，以保持电机的正常运行，从而达到无泄漏输送高温介质。

CQB-G型高温磁力泵的过流部件根据需要可分别采用304、304L、302、321、316、316L、UB6、CD4Mcu、钛合金、镍基合金等耐腐蚀材料。

CQB-G型高温磁力泵是全国联合设计开发的新型完全无泄漏耐腐蚀泵，其技术经济指标接近国外同类产品水平，其型式、基本参数及技术性能符合JB／T7742-95《小型磁力传动离心泵》标准要求。

【CQB-G型高温磁力驱动泵】型号意义：【CQB-G型高温磁力驱动泵】产品用途：CQB-G型高温磁力泵适用于石油、化工、制药、冶炼、电镀、环保、食品、影视洗印、水处理、国防等行业，是输送易燃、易爆、挥发、有毒、稀有贵重液体和各种腐蚀性液体的理想设备。

适用于输送吸入压力不大于0.2MPa，最大工作压力1.6MPa，温度不超过280℃，密度不大于1600kg/m3，粘度不大于30×10-6m2／S的不含硬颗粒和纤维的液体。

【CQB-G型高温磁力驱动泵】结构说明：CQB-G型高温保温磁力泵采用多重循环冷却结构，保证了原动力和磁传动的可靠性和稳定性，同时采用柱销联轴器减少了泵的噪音和震动，便拆式和柱销联轴器同时使用，使泵的结构增长，更有利于泵的散热。

CQB型磁力泵型号意义及安装1.流量：CQB型磁力泵的型号中一般标注了其额定流量。

流量是指单位时间内泵输送液体的体积，常用单位为m3/h。

在选择泵型时，需要根据工艺需求确定所需的流量。

2.扬程：磁力泵的扬程一般指额定扬程，即泵在额定流量下所能达到的最大扬程。

扬程是指泵将液体抽升的高度，也可以理解为液体在泵中获得的动能。

在选择磁力泵时，需要根据工艺需求确定所需的扬程。

3.材质：磁力泵在泵体和叶轮等关键部件上采用不锈钢材质，以保证其耐腐蚀性能。

型号中的材质标识通常以字母或数字形式表示，比如“A”代表不锈钢304，”B”代表不锈钢316、在选择磁力泵时，需要根据液体性质和工艺要求选择合适的材质。

4.驱动方式：CQB型磁力泵采用磁力连接的方式传动叶轮旋转，其驱动方式主要有电动机驱动和气动驱动两种。

电动机驱动是最常见的方式，可提供稳定的驱动力和较大的扬程。

而气动驱动则适合于一些特殊工况，如易燃易爆环境或无电源场合。

所以在选择型号时需要根据实际的使用条件确定合适的驱动方式。

1.安装位置：磁力泵应安装在整个系统最佳位置，便于操作和维护。

同时应远离易燃易爆物品和其它危险场所，保持通风良好，以免影响设备的正常运行。

2.泵底托盘：为了保证泵的稳定性和工作安全，泵体通常需要通过螺栓或其他固定方式固定在底托盘上，同时底托盘需要放置在坚硬、平整的基础上。

3.进出口管道：磁力泵的进出口管道应保持良好的密封性，避免泄漏。

同时，为了避免对泵产生负面影响，进口管道应尽量减少长直管段和弯头数量。

4.电气接线：对于电动机驱动的磁力泵，需要按照设备的电气接线图进行正确连接，确保电气安全。

5.泵与电机的联接：电动机驱动的磁力泵通常通过联轴器与电机相联接。

在安装过程中，应确保联轴器的轴心线与泵轴心线保持一致，避免产生偏心及振动。

除了以上几点，还需要在操作前检查泵的工作环境是否满足要求，并按照产品说明书进行正确拆卸和组装。

总之，选择合适的CQB型磁力泵型号和正确的安装方法，可以保证泵的正常工作，提高生产效率和安全性。

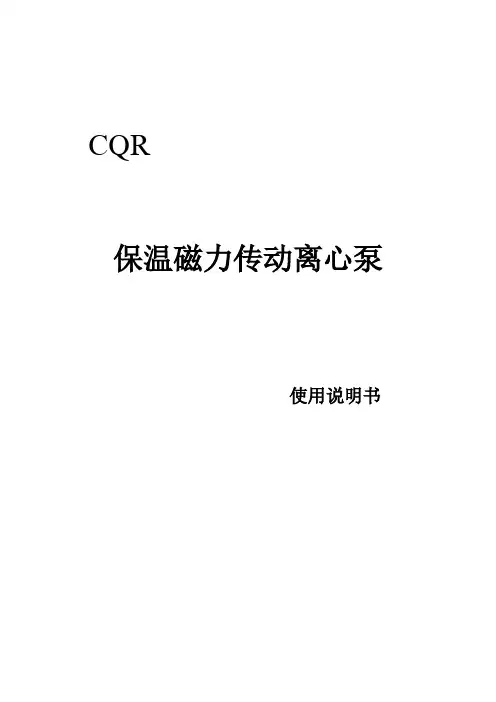

CQR保温磁力传动离心泵使用说明书1概述保温磁力驱动离心泵（简称高温磁力泵）通常由电机，磁力偶合器、保温装置和耐腐蚀离心泵四大部分组成，其主要特点是利用磁力偶合器传递动力。

当电动机带动磁力偶合器的外磁钢旋转时，磁力线穿过间隙和隔离套，作用于内磁钢上，使泵转子与电机同步旋转，无机械接触地传递扭矩。

在泵的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封因而无泄漏。

磁力偶合器的磁性材料采用耐高温型稀土永磁材料，能承受300度以下的高温介质而保持强大的磁力扭矩。

在电机与磁力偶合器之间加装蒸汽保温装置，防止泵送低温易结晶物质产生结晶，以保护泵的正常运行，从而达到无泄漏输送高温介质。

泵的过流部件根据需要可分别采用304、304L、302、321、316、316L、UB6、CD4MCU、钛合金、镍合金等耐腐蚀材料。

CQR系列磁力泵其技术经济指标接近国外同类产品水平，其型式、基本参数及技术性能符合JB/T7742-95《小型磁力传动离心泵》标准要求。

2型号与性能2. 1 CQR系列磁力传动离心泵性能范围（按规定点性能）流里 3.2 〜100 3m /h扬程8〜80 m泵吸入口直径32 〜100 mm转速2900 r/min功率 1.1 〜45 kW2. 2型号意义（例：CQR50 —32 - 2000)CQ R-50-32-200一---- 叶轮名貝直轻W-------- 吐出口直證W----------- 进口直径（血）--------------- 保温型----------------- 磁力律动离心泵2. 3泵的性能参数（见表1）泵的型谱图（见图1）表1 磁力泵性能参数表it tQ flf/h图1磁力泵型谱图3泵的结构CQR系列磁力传动离心泵共24个型号，均为泵和电动机连身单级卧式结构。

泵主要由泵体、叶轮、泵轴、轴承、轴套、轴承体、隔离套、止推环、联接架、磁力偶合器等零件组成。

泵轴不转动式（见图2）3. 2 轴向力平衡轴转动式的磁力泵，叶轮应设置前后密封环、平衡孔，减少止推环的承受载荷，延缓磨损，提高泵的使用寿命和可靠性。

塑料磁力驱动泵塑料磁力驱动泵产品概述：CQB-F塑料磁力驱动泵，是本单位近几年开发的新产品。

并引进国外先进技术，采用聚偏二氟乙稀制造，该材料是目前世界上最优秀的耐腐蚀材料，用该材料生产的磁力泵使用范围广，耐腐蚀性能强，机械强度高，不老化、无毒素分解等优点。

可广泛用于化工、制药、电镀、石油、环保、稀土分离、冶练、汽车制造中的酸洗等领域。

CQB-F塑料磁力驱动泵设计独特，无需机械轴封，绝对不渗漏，液体过流部件选用氟塑料，陶瓷、氟橡胶等材料，泵体外壳用金属材料固定，帮泵体足以承托管道的重量，使用保养及为方便。

CQB-F塑料磁力驱动泵产品特点：1.防漏设计取消了轴封，利用磁力偶合间接驱动，完全消除了滴漏的烦恼，绝不污染使用场地。

由于泵的过流部分选用"氟塑料合金"制造，可连续输送任意浓度的酸、碱、强氧化剂等腐蚀介质而毫不受损。

2.工作原理驱动装置采用主动磁铁联轴器直接装在电机轴上，泵室完全封闭，通过磁力偶合间接驱动泵轴上带磁铁的叶轮旋转，结构紧凑、安全节能。

3.紧固耐用的泵体结构虽然接触液体部分是氟塑料，但泵外壳是金属材料，故泵体足以承受管道的重量及抵受机械性冲击。

塑料磁力驱动泵产品用途：本产品广泛适用于：石油化工、制酸制碱、有色金属冶炼、汽车制造的酸洗工艺、稀土分离、农药、染料、医药、造纸、电镀、无线电等行业。

使用温度：-20℃至100℃。

CQB-F塑料磁力驱动泵订货说明：1.化工泵产品名称(导热油泵、齿轮油泵、齿轮润滑泵、螺杆浓浆泵、螺杆泵、磁力驱动循环泵、耐高温磁力驱动泵、自吸式磁力驱动泵、氟塑料磁力驱动泵、磁力驱动泵、工程塑料磁力驱动泵、氟塑料合金化工泵、不锈钢耐腐蚀泵、化工自吸泵、氟塑料离心泵、浓硫酸泵、玻璃钢泵、玻璃钢管道泵、不锈钢隔膜泵、化工离心泵、管道化工泵);2.化工泵型号(FS、IHG、IH、ISWH、LQRY、KCB(2CY)、2CY 、I-1B、G、MP、CQG、ZCQ、CQB、CQB-F、CQ、IHF、AFB、FB、FSB、GBW、SL、QBY、DBY、S);3.化工泵产品流量;4.化工泵产品扬程;5.化工泵产品功率;6.化工泵使用介质(硫酸、盐酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、还原剂等强腐蚀性介质);7.化工泵产品材料(铸铁、碳钢、不锈钢)。

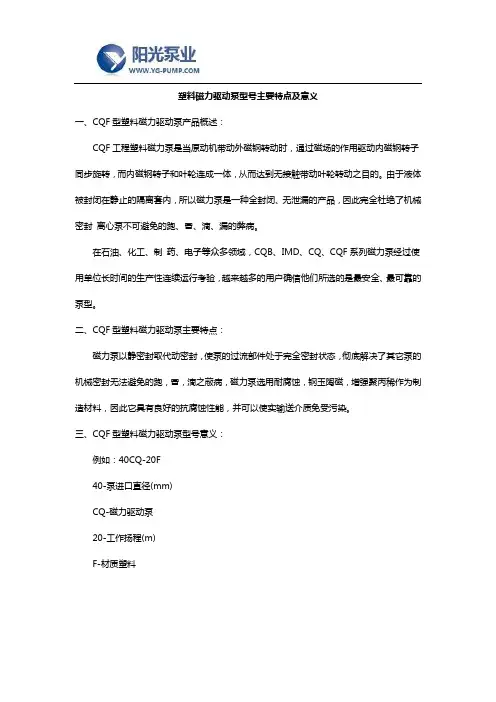

塑料磁力驱动泵型号主要特点及意义
一、CQF型塑料磁力驱动泵产品概述：
CQF工程塑料磁力泵是当原动机带动外磁钢转动时，通过磁场的作用驱动内磁钢转子同步旋转，而内磁钢转子和叶轮连成一体，从而达到无接触带动叶轮转动之目的。

由于液体被封闭在静止的隔离套内，所以磁力泵是一种全封闭、无泄漏的产品，因此完全杜绝了机械密封离心泵不可避免的跑、冒、滴、漏的弊病。

在石油、化工、制药、电子等众多领域，CQB、IMD、CQ、CQF系列磁力泵经过使用单位长时间的生产性连续运行考验，越来越多的用户确信他们所选的是最安全、最可靠的泵型。

二、CQF型塑料磁力驱动泵主要特点：
磁力泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵的机械密封无法避免的跑，冒，滴之蔽病，磁力泵选用耐腐蚀，钢玉陶磁，增强聚丙稀作为制造材料，因此它具有良好的抗腐蚀性能，并可以使实输送介质免受污染。

三、CQF型塑料磁力驱动泵型号意义：
例如：40CQ-20F
40-泵进口直径(mm)
CQ-磁力驱动泵
20-工作扬程(m)
F-材质塑料
四、CQF型塑料磁力驱动泵工作条件：
磁力泵输送介质的密度不大于1300kg/m3，粘度不大于30×10-6m3/S的不含铁磁性和纤维的液体。

常规磁力泵的额定温度对于泵体为金属材质或F46衬里，最高工作温度为80℃，额定压力为1.6MPa；高温磁力泵的使用温度≤350℃；对于泵体为非金属材质，最高温度不超过60℃，额定压力为0.6MPa。

对于输送介质密度大于1600kg/m3的液体，磁性联轴器需另行设计。

磁力泵的轴承采用被输送的介质进行润滑冷却，鼓磁力泵严禁空载运行。

CQR保温磁力传动离心泵使用说明书1概述保温磁力驱动离心泵(简称高温磁力泵)通常由电机,磁力偶合器、保温装置和耐腐蚀离心泵四大部分组成，其主要特点是利用磁力偶合器传递动力。

当电动机带动磁力偶合器的外磁钢旋转时，磁力线穿过间隙和隔离套，作用于内磁钢上，使泵转子与电机同步旋转，无机械接触地传递扭矩。

在泵的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封因而无泄漏。

磁力偶合器的磁性材料采用耐高温型稀土永磁材料，能承受300度以下的高温介质而保持强大的磁力扭矩。

在电机与磁力偶合器之间加装蒸汽保温装置，防止泵送低温易结晶物质产生结晶，以保护泵的正常运行，从而达到无泄漏输送高温介质。

泵的过流部件根据需要可分别采用304、304L、302、321、316、316L、UB6、CD4MCu、钛合金、镍合金等耐腐蚀材料。

CQR系列磁力泵其技术经济指标接近国外同类产品水平，其型式、基本参数及技术性能符合JB/T7742-95《小型磁力传动离心泵》标准要求。

2 型号与性能2．1 CQR系列磁力传动离心泵性能范围（按规定点性能）流量 3.2～100 m3/h扬程8～80 m泵吸入口直径32～100 mm转速2900 r/min功率 1.1～45 kW2．2 型号意义（例：CQR50－32－2000）2．3 泵的性能参数（见表1）泵的型谱图（见图1）图1 磁力泵型谱图3 泵的结构3．1 结构型式CQR系列磁力传动离心泵共24个型号，均为泵和电动机连身单级卧式结构。

泵主要由泵体、叶轮、泵轴、轴承、轴套、轴承体、隔离套、止推环、联接架、磁力偶合器等零件组成。

泵轴不转动式（见图2）3．2 轴向力平衡轴转动式的磁力泵，叶轮应设置前后密封环、平衡孔，减少止推环的承受载荷，延缓磨损，提高泵的使用寿命和可靠性。

3．3 轴承结构轴承选用碳石墨、碳化硅和硬质合金等材料，结构设计成带轴向和径向直槽结构型式，用泵输送介质冷却润滑，对于轴转动式结构磁力泵轴承结构可设计成螺旋带直槽结构型式，并且前后轴承按循环液流方向设计成不同旋向。

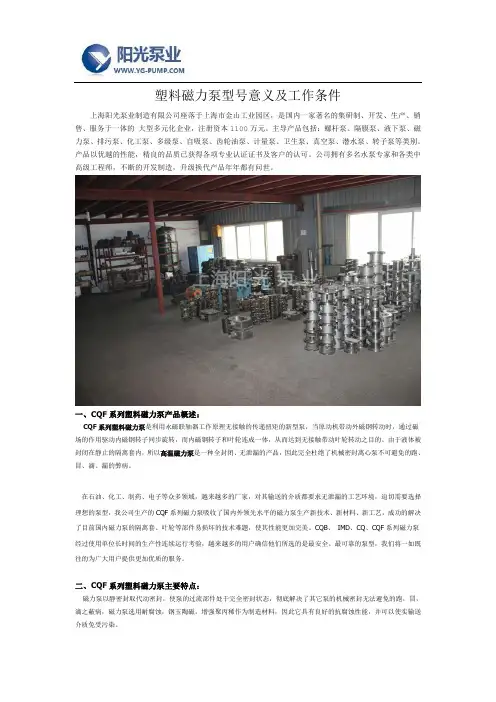

塑料磁力泵型号意义及工作条件上海阳光泵业制造有限公司座落于上海市金山工业园区，是国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，注册资本1100万元。

主导产品包括：螺杆泵、隔膜泵、液下泵、磁力泵、排污泵、化工泵、多级泵、自吸泵、齿轮油泵、计量泵、卫生泵、真空泵、潜水泵、转子泵等类别。

产品以优越的性能，精良的品质已获得各项专业认证证书及客户的认可。

公司拥有多名水泵专家和各类中高级工程师，不断的开发制造，升级换代产品年年都有问世。

一、CQF系列塑料磁力泵产品概述：CQF系列塑料磁力泵是利用永磁联轴器工作原理无接触的传递扭矩的新型泵，当原动机带动外磁钢转动时，通过磁场的作用驱动内磁钢转子同步旋转，而内磁钢转子和叶轮连成一体，从而达到无接触带动叶轮转动之目的。

由于液体被封闭在静止的隔离套内，所以高温磁力泵是一种全封闭、无泄漏的产品，因此完全杜绝了机械密封离心泵不可避免的跑、冒、滴、漏的弊病。

在石油、化工、制药、电子等众多领域，越来越多的厂家，对其输送的介质都要求无泄漏的工艺环境，迫切需要选择理想的泵型，我公司生产的CQF系列磁力泵吸收了国内外领先水平的磁力泵生产新技术、新材料、新工艺，成功的解决了目前国内磁力泵的隔离套、叶轮等部件易损坏的技术难题，使其性能更加完美。

CQB、IMD、CQ、CQF系列磁力泵经过使用单位长时间的生产性连续运行考验，越来越多的用户确信他们所选的是最安全、最可靠的泵型，我们将一如既往的为广大用户提供更加优质的服务。

二、CQF系列塑料磁力泵主要特点：磁力泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵的机械密封无法避免的跑，冒，滴之蔽病，磁力泵选用耐腐蚀，钢玉陶磁，增强聚丙稀作为制造材料，因此它具有良好的抗腐蚀性能，并可以使实输送介质免受污染。

三、CQF系列塑料磁力泵型号意义：例如：40CQ-20F40-泵进口直径(mm)CQ-磁力驱动泵20-工作扬程(m)F-材质塑料四、CQF系列塑料磁力泵工作条件：磁力泵输送介质的密度不大于1300kg/m3，粘度不大于30×10-6m3/S的不含铁磁性和纤维的液体。

一、产品简介二、型号说明配套电机功率与级数F:氟塑料 D:直联式短支架型L:支架（带轴承箱）型磁力驱动离心泵代号进口公称直径DN(mm)出口公称直径DN(mm)叶轮名义直径DN(mm)三、结构简图3.1 全塑壳体泵的结构简图注：序号前带有“√”标志的为易损件，供用户采购备件参考CQB系列氟塑料磁力驱动泵，其过流部件采用氟塑料及高纯度工业陶瓷制成，具有优异的耐腐性及密封性；泵的承重部分为金属材料，足以承受管道和流体的重量及机械冲击，泵室完全封闭，通过磁力偶合器间接驱动叶轮工作，取消了轴封，因此彻底杜绝了一般轴传动式离心泵轴封处跑、冒、滴、漏的现象，达到了零泄漏、无污染的最佳工况要求，因此广泛用于化工、医药、铝箔、制酸、涂装、有色金属等行业。

该系列泵因结构的特殊性，不适宜输送润滑性差的液态烃，带结晶的碱、盐以及含固体颗粒的料浆；只能输送纯清液，适用温度：-20℃～100℃。

可以用来输送强酸、强碱、剧毒、有机溶剂及纯净、贵重的化学介质，适用于各种化工流程，充分满足严格的安全性、可靠性和生态环保要求。

注：序号前带有“√”标志的为易损件，供用户采购备件参考注：序号前带有“√”标志的为易损件，供用户采购备件参考3.3 钢衬塑壳体泵的结构简图（带底板）3四、性能参数表4五、安装尺寸表5六、使用及维护安装及注意事项： 1.按基础尺寸做好混凝土基础，同时预埋好地脚螺栓。

2.在安装前应对泵和电机进行仔细检查，各部分应完好无损，泵内应无杂物。

3.将机组放在基础上，在底板和基础之间放成对楔垫，通过调整楔垫，找正泵的水平。

调好后，拧紧地脚螺栓。

4.泵的进口、出口管路应另设支架、支撑。

5.安装完毕，最后用手转动联轴器，检查有无擦碰、串动等现象，转动轻松、自如即可。

6.磁力泵严禁抽取带有颗粒的介质。

7.为防止杂物进入泵内，建议在进口处设过滤器，过滤面积应大于管路截面积的3~4倍。

8.扬程高的泵在出口管路上还应该安装逆止阀，以防突然停机的水锤破坏。

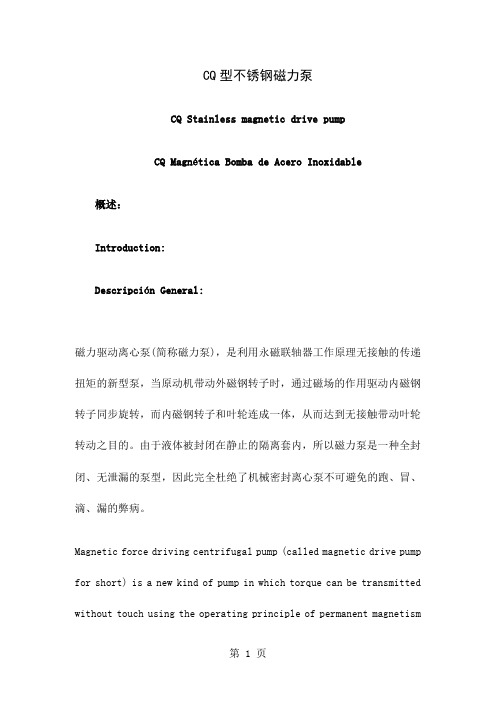

CQ型不锈钢磁力泵CQ Stainless magnetic drive pump CQ Magnética Bomba de Acero Inoxidable概述：Introduction:Descripción General:磁力驱动离心泵(简称磁力泵)，是利用永磁联轴器工作原理无接触的传递扭矩的新型泵，当原动机带动外磁钢转子时，通过磁场的作用驱动内磁钢转子同步旋转，而内磁钢转子和叶轮连成一体，从而达到无接触带动叶轮转动之目的。

由于液体被封闭在静止的隔离套内，所以磁力泵是一种全封闭、无泄漏的泵型，因此完全杜绝了机械密封离心泵不可避免的跑、冒、滴、漏的弊病。

Magnetic force driving centrifugal pump (called magnetic drive pump for short) is a new kind of pump in which torque can be transmitted without touch using the operating principle of permanent magnetism coupling. When prime moverdrives the external steel rotor, the internal steel rotor, which combines with impeller, will corotate under the action of magnetic field, thus driving the impeller without touch. Because the liquid is confined to the still spacer sleeve, magnetic drive force pump is a totally-enclosed, leak-free pump, therefore, completely the shortcoming of leakage which can’t be avoided by mechanical sealing centrifugal pump is eradicated.Centrífuga bomba de accionamiento magnético (Abreviar magnética bomba), es un nuevo tipo de bomba que se usa el principio de funcionamiento de acoplamiento de permanente imán con el par de transmisión sin contacto. Cuando el primer motor impulsa el rotor de acero imán externo, también impulsa la rotación síncrona del rotor de acero imán interno bajo el uso del campo magnético, entonces se funde en un acero imán interno y el impulsor para se mueve sin contacto. Como el líquido estácerrado en la funda de aislamiento estacionaria, por eso magnética bomba es un tipo de totalmente cerrada, sin fuga. Entonces elimina completamente las deficiencias inevitables de salir, correr, gotear, drenar en el proceso de sellar mecánicamente la bomba centrífuga.用途：Application:Uso:泵的过流部件采用不锈钢制成，广泛应用于石油、化工、制药、电镀、环保、水处理、国防等部门，是输送易燃、易爆、有毒和贵重液体的理想设备，是创建无泄漏、无污染文明车间的最佳选择。

Cqb型磁力驱动泵：KF=EF-EK={H-（U22-Ub2）/8g-H-（U22-Ur2）/8g-（U22-Ub2）/2g}（）由于副叶片与泵壳之间存在一定的间隙。

在间隙中液体的角速度小于叶轮的角速度ω，但大于ω/2。

斯捷潘诺夫认为这个角速度可近似取为：ω′=ω(+t/s)/2式中：ω′—工作轮后盖板与泵壳间隙中液体的角速度ω—工作轮的角速度S—泵壳与叶轮后盖副叶片的距离t—副叶片的平均高度由此，可以得到填料室前液体压力EK的计算式即：HBr=H2-/285（n/）2{D22-DR2+（s+t）/s（DR2-Db2）}式中：HBr—副叶片减压后的压头（米水柱）H2=H-V32/2g，V3=KV3√2GhＶ３为蜗壳内平均流速在计算时，可以事先假定它为等压密封，即HBr=；若是负压密封即取HBr为负值代入公式（2），可求出副叶片的外径DR。

如果求出的DR大于D2值时，则需要考虑副叶轮密封结构。

在计算时，t可事先选定。

一般取.5～厘米，s-t是副叶片与泵壳的间隙，其值要由加工精度来保证。

间隙越小，平衡能力越大，但加工装配要求高。

与此间隙有关的零件精度为4～6级时，一般取s-t=.3～.3厘米，（小泵CQB型磁力驱动离心泵一、产品概述CQB磁力驱动离心泵(简称磁力泵)，通常由电动机，磁力偶合器和耐腐蚀离心泵组成。

其主要特点是利用磁力偶合器传递动力，完全无泄漏，当电动机带动磁力偶合器的外磁钢旋转时，磁力线穿过问隙和隔离套，作用于内磁钢上，使泵转子与电动机同步旋转，无机械接触地传递扭矩。

在泵轴的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封因而完全无泄漏。

CQB系列磁力泵是磁力泵全国联合设计组开发的新型完全无泄漏耐腐蚀泵，其技术经济指标与国外同类产品八十年代末的水平相当。

CQB系列磁力泵型式及基本参数符合JB／T7742—1995《小型磁力驱动离心泵型式与基本参数》标准和《小型磁力驱动离心泵三个标准的补充规定》。

磁力驱动泵工作原理及型号定义上海阳光泵业制造有限公司座落于上海市金山工业园区，是国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，注册资本1100万元。

主导产品包括：螺杆泵、隔膜泵、液下泵、磁力泵、排污泵、化工泵、多级泵、自吸泵、齿轮油泵、计量泵、卫生泵、真空泵、潜水泵、转子泵等类别。

产品以优越的性能，精良的品质已获得各项专业认证证书及客户的认可。

公司拥有多名水泵专家和各类中高级工程师，不断的开发制造，升级换代产品年年都有问世。

一、CQB-F型氟塑料磁力驱动泵产品特点：防漏设计取消了轴封，利用磁力偶合间接驱动，完全消除了滴漏的烦恼，绝不污染使用场地。

由于泵的过流部分选用“氟塑料合金”制造。

可连续输送任意浓度的酸、碱、强氧化剂等腐蚀介质而毫不受损。

二、CQB-F型氟塑料磁力驱动泵工作原理：驱动装置采用主动磁铁联轴器直接装在电机轴上，泵室完全封闭，通过磁力偶合间接驱动泵轴上带磁铁的叶轮旋转结构紧凑、安全节能。

坚固耐用的泵体结构虽然接触液体部分是氟塑料，但泵外壳是金属材料，故泵体足以承受管道的重量及抵受机械性冲击。

三、CQB-F型氟塑料磁力驱动泵安装与调试：（一）磁力泵应水平安装，不宜竖立，塑料磁力驱动泵体不得承受管路重量，对于特殊要求垂直安装的场合，电机务必朝上。

（二）当抽吸液面高于泵,心线时，起动前打开吸入管道阀门即可，若抽吸液面低于泵轴心线时，管道需配备底阀。

（三）泵使用前应进行检查，电机风叶转动要灵活，无卡住及异常声响，各紧固件要紧固。

（四）检查电机旋转方向是否与磁力泵转向标记一致。

（五）电机启动后，?慢打开排出阀，待泵进入正常工作状态后，再将排出阀调到所需开度。

（六）泵停止工作前，应先关闭排出阀门，然后切断电源。

四、CQB-F型氟塑料磁力驱动泵产品用途：CQB-F型氟塑料磁力驱动泵广泛适用于：石油化工、制酸制碱、有色金属冶炼、汽车制造的酸洗工艺、稀土分离、农药、染料、医药、造纸、电镀、无线电等行业。

CQ型不锈钢磁力泵CQ Stainless magnetic drive pumpCQ M agnética Bomba de Acero Inoxidable 概述：Introduction:Descripción General:磁力驱动离心泵(简称磁力泵)，是利用永磁联轴器工作原理无接触的传递扭矩的新型泵，当原动机带动外磁钢转子时，通过磁场的作用驱动内磁钢转子同步旋转，而内磁钢转子和叶轮连成一体，从而达到无接触带动叶轮转动之目的。

由于液体被封闭在静止的隔离套内，所以磁力泵是一种全封闭、无泄漏的泵型，因此完全杜绝了机械密封离心泵不可避免的跑、冒、滴、漏的弊病。

Magnetic force driving centrifugal pump (called magnetic drive pump for short) is a new kind of pump in which torque can be transmitted without touch using the operating principle of permanent magnetismcoupling. When prime mover drives the external steel rotor, theinternal steel rotor, which combines with impeller, will corotateunder the action of magnetic field, thus driving the impellerwithout touch. Because the liquid is confined to the still spacersleeve, magnetic drive force pump is a totally-enclosed, leak-freepump, therefore, completely the shortcoming of leakage which can’tbe avoided by mechanical sealing centrifugal pump is eradicated. Centrífuga bomba de accionamiento magnético (Abreviar magnétic a bomba), es un nuevo tipo de bomba que se usa el principio de funcionamiento de acoplamiento de permanente imán con el par detransmisión sin contacto. Cuando el primer motor impulsa el rotorde acero imán externo, también impulsa la rotación síncrona delrotor de acero imán interno bajo el uso del campo magnético, entoncesse funde en un acero imán interno y el impulsor para se mueve sin contacto. Como el líquido está cerrado en la funda de aislamiento estacionaria, por eso magnética bomba es un tipo de t otalmentecerrada, sin fuga. Entonces elimina completamente las deficienciasinevitables de salir, correr, gotear, drenar en el proceso de sellar mecánicamente la bomba centrífuga.用途：Application:Uso:泵的过流部件采用不锈钢制成，广泛应用于石油、化工、制药、电镀、环保、水处理、国防等部门，是输送易燃、易爆、有毒和贵重液体的理想设备，是创建无泄漏、无污染文明车间的最佳选择。
