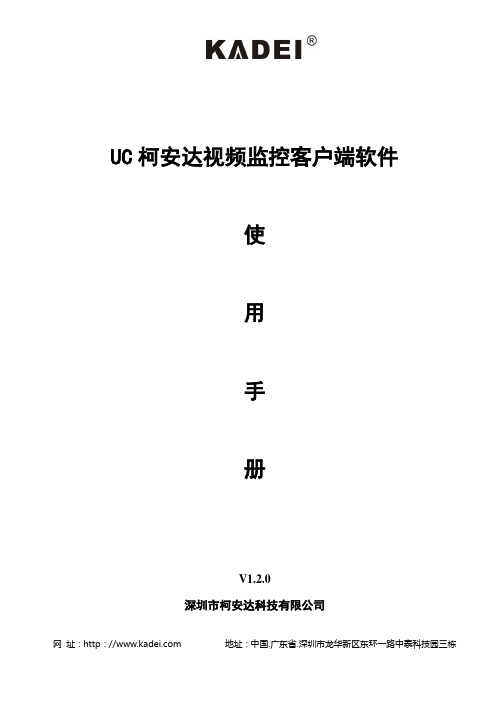

UC柯安达视频监控客户端软件使用手册V1.2.0深圳市柯安达科技有限公司声明非常感谢您购买我公司的产品，如果您有什么疑问或需要请随时与我们客户部联系。
本手册适用于UC柯安达视频监控客户端软件。
本手册可能包含技术上不准确和印刷错误。
产品实时更新，本手册内容将做不定期的更新，恕不另行通知；更新的内容将会在本手册的新版本中加入。
我们随时会改进或更新本手册中描述的产品或程序。
若存在手册中对产品的描述与实物不符，一律以实物为准。
产品说明中若有疑问或争议的，以公司最终解释为准。
本手册使用注意事项视频监控客户端是一个功能强大的监控软件，集多窗口，多用户，语音对讲，报警中心，录像，电视墙，电子地图，转发，多屏显示控制等兼容其它扩展产品，单机直连设备监控系统等功能为一体。
视频监控客户端是针对连接多台不同类型或型号的设备(如IPC，NVS，DVS等产品)，此说明书只针对专业视频监控系统的客户端软件操作进行介绍，涉及到具体设备的功能设置请阅读相关的产品说明书。
本手册是为使用UC柯安达视频监控客户端的用户提供的。
您应具备相关设备(如IPC，NVS，DVS等产品)的基本操作知识和经验。
目录第1章功能介绍 ................................................................................................................................................. - 1 -1.1 主要功能特点........................................................................................................................................ - 1 - 第2章运行环境要求 ......................................................................................................................................... - 3 -2.1 硬件环境................................................................................................................................................ - 3 -2.2 软件环境................................................................................................................................................ - 3 - 第3章安装与卸载 ............................................................................................................................................. - 4 -3.1 安装步骤................................................................................................................................................ - 4 -3.2卸载步骤................................................................................................................................................. - 6 - 第4章配置管理 ................................................................................................................................................. - 8 -4.1主界面介绍............................................................................................................................................. - 9 -4.2 设备管理.............................................................................................................................................. - 12 -4.2.1 设备组配置 ............................................................................................................................ - 12 -4.2.2 设备配置 ................................................................................................................................ - 13 -4.3 用户管理.............................................................................................................................................. - 14 -4.3.1 角色信息管理 ........................................................................................................................ - 14 -4.3.2 用户组管理 ............................................................................................................................ - 15 -4.3.3 用户信息管理 ........................................................................................................................ - 15 -4.3.4 滚动字幕管理 ........................................................................................................................ - 15 -4.4 录像管理.............................................................................................................................................. - 16 -4.4.1 录像策略 ................................................................................................................................ - 16 -4.4.2 策略配置 ................................................................................................................................ - 16 -4.5 远程管理.............................................................................................................................................. - 18 -4.5.1 设备的选择 ............................................................................................................................ - 18 -4.5.2 远程配置 ................................................................................................................................ - 18 -4.6 远程维护.............................................................................................................................................. - 19 -4.6.1 设备信息列表 ........................................................................................................................ - 19 -4.6.2 系统升级 ................................................................................................................................ - 19 -4.6.3 配置文件上传和下载............................................................................................................. - 20 -4.6.4重启、恢复出厂设置和同步系统时间.................................................................................. - 20 -4.6.5 前端存储设备管理................................................................................................................. - 20 - 第5章视频浏览 ............................................................................................................................................... - 21 -5.1.1实时监控 ................................................................................................................................. - 21 -5.1.2 实时监控操作方法................................................................................................................. - 22 -5.1.3 电子放大 ................................................................................................................................ - 22 -5.1.4 双码流监控 ............................................................................................................................ - 23 -5.1.5 视频抓图 ................................................................................................................................ - 23 -5.1.6 语音对讲 ................................................................................................................................ - 23 -5.1.7 声音 ........................................................................................................................................ - 23 -5.1.8 广播 ........................................................................................................................................ - 23 -5.1.9 设备片段录像 ........................................................................................................................ - 24 -5.1.10 轮巡 ...................................................................................................................................... - 24 -5.1.11 告警联动 .............................................................................................................................. - 24 -5.1.12 满屏和标准模式显示........................................................................................................... - 25 -5.1.13 锁屏与解锁 .......................................................................................................................... - 25 -5.1.14 停止监控视频....................................................................................................................... - 26 -5.1.15 开始全部录像....................................................................................................................... - 26 -5.1.16画面分割控制........................................................................................................................ - 26 -5.1.17设备列表 ............................................................................................................................... - 26 -5.1.18 云台控制 .............................................................................................................................. - 27 -5.1.19实时报警 ............................................................................................................................... - 30 - 第6章录像查询 ............................................................................................................................................... - 31 -6.1录像查询............................................................................................................................................... - 32 -6.1.1 按文件回放 ............................................................................................................................ - 32 -6.1.2 按时间回放 ............................................................................................................................ - 32 -6.2录像回放............................................................................................................................................... - 32 -6.2.1本地录像回放 ......................................................................................................................... - 32 -6.2.2前端录像回放 ......................................................................................................................... - 33 -6.3前端录像下载....................................................................................................................................... - 33 - 第7章告警信息 ............................................................................................................................................... - 34 - 第8章电视墙 ................................................................................................................................................... - 35 -8.1 电视墙的布局...................................................................................................................................... - 35 -8.2 监视器的布局...................................................................................................................................... - 35 -8.3 解码器和监视器的绑定...................................................................................................................... - 36 -8.4 电视墙轮巡设置.................................................................................................................................. - 37 - 第9章电子地图 ............................................................................................................................................... - 41 -9.1 电子地图布局...................................................................................................................................... - 41 -9.1.1 添加地图 ................................................................................................................................ - 41 -9.1.2 添加子地图 ............................................................................................................................ - 42 -9.1.3 添加设备 ................................................................................................................................ - 42 -9.2 播放设备视频...................................................................................................................................... - 43 -9.2.1 实时监控 ................................................................................................................................ - 43 -9.2.2 全屏/退出全屏播放............................................................................................................... - 43 -9.2.3 设备视频改变 ........................................................................................................................ - 43 -9.2.4 停止视频播放 ........................................................................................................................ - 43 -9.3 地图和设备的删除.............................................................................................................................. - 43 -9.3.1 删除地图 ................................................................................................................................ - 43 -9.3.2 删除设备 ................................................................................................................................ - 44 -9.4 地图和设备属性.................................................................................................................................. - 44 -9.4.1 地图属性 ................................................................................................................................ - 44 -9.4.2 设备属性 ................................................................................................................................ - 44 -9.5 地图之间的跳转.................................................................................................................................. - 44 - 第10章转发管理 ............................................................................................................................................. - 45 -10.1转发服务设置..................................................................................................................................... - 45 -10.2 远程客户端接收转发配置................................................................................................................ - 45 -10.3转发设备录像查询、回放、下载功能............................................................................................. - 46 -第11章多屏显示控制...................................................................................................................................... - 48 -11.1多屏显示.............................................................................................................................................. - 48 - 第12章设置 ..................................................................................................................................................... - 49 -12.1自动登录............................................................................................................................................. - 49 -12.2开机自动运行..................................................................................................................................... - 49 -12.3存储路径配置..................................................................................................................................... - 49 -12.4轮巡设置............................................................................................................................................. - 50 -12.5画面设置............................................................................................................................................. - 51 -12.6广播设置............................................................................................................................................. - 52 -12.7 时间/告警设置 ................................................................................................................................... - 53 -12.8关于 .................................................................................................................................................... - 54 -12.9帮助 .................................................................................................................................................... - 54 -第1章功能介绍1.1 主要功能特点支持电子放大与电子云台功能。
串口调试软件使用说明首先，运行该软件显示的是一个对话窗。
在该界面的左上角有五个小的下拉窗口，分别为串口，波特率，校验位，数据位，停止位。
串口窗口应为仪表与计算机相连时所使用的串口。
波特率窗口选择仪表设置的波特率。
校验位选择无。
数据位选择8位停止位选择2位在停止位的下面是显示区的选项，选择十六进制显示。
在整个界面的下方是发送区，主要选择十六进制发送，发送方式可选手动发送或自动发送。
其中自动发送可设置发送周期（以毫秒为单位）。
除直接发送代码外本软件也可直接发送文件。
仪表通讯协议如下：通讯格式为8位数据，2个停止位，无校验位。
仪表读写方式如下：读指令：Addr＋80H Addr＋80H 52H 要读参数的代号写指令：Addr＋80H Addr＋80H 43H 要写参数的代号写入数低字节写入数高字节读指令的CRC校验码为：52H＋Addr 要读参数的代号，Addr为仪表地址参数值范围是0-100。
写指令的CRC校验码为：43H＋要写的参数值＋Addr 要写的参数代号。
无论是读还是写，仪表都返回以下数据：测量值PV＋给定值SV ＋输出值MV及报警状态＋所读/写参数值其中PV、SV及所读参数值均为整数格式，各占2个字节，MV占1个字节，报警状态占1个字节，共8个字节。
每2个8位数据代表一个16位整形数，低位字节在前，高位字节在后，各温度值采用补码表示，热电偶或热电阻输入时其单位都是0.1℃，1V或0V等线性输入时，单位都是线性最小单位。
因为传递的是16位二进制数，所以无法表示小数点，要求用户在上位机处理。
上位机每向仪表发一个指令，仪表在0-0.2秒内作出应答，并返回一个数据，上位机也必须等仪表返回数据后，才能发新的指令，否则将引起错误。
如果仪表超过最大响应时间仍没有应答，则原因可能无效指令、通讯线路故障，仪表没有开机，通讯地址不合等，此时上位机应重发指令。
现以XL4表为例说明首先，将表与计算机的串口一连接。
你首先要打开VC6.0界面，一般用得较多的是Win32控制台应用程序（源程序，扩展名.cpp），步骤是：（先工程—后文件—编译—连接---运行）1，建立一个工程，“文件”——“新建”，出现下面界面：选择“Win32 Console Application”(控制台应用程序，左边倒数第三个)，命名工程名称，选择保存位置，点击“确定”，进入下一步，看到如下提示界面：建立一个空工程，对应其他需要的你一可以建立别的工程；点击“完成”,之后：显示你创建的工程的信息。
2，再在有一个的工程的条件下，我们再建立一个源文件；“文件”——“新建”（快捷键Ctri+N），出现：建立源文件，选择“C++ Source ”，一般都是建立这种文件的（适用在当文件中适用）如果要建立头文件的话，选择“C/C++ Header File”,(适用在多文件工程中使用)命名，文件名称，点击“确定”，之后：进入编辑区，在主界面编写代码：如下编写完之后呢：可以按编译按钮调试程序，看看有没有错误，有的话改正，没有的话就可以再按连接按钮检查连接（多文件工程时常用，检查文件间是否正常连接），最后，点运行按钮，就可以运行了。
如果是您有代码如：cpp文件，或 .h 文件，想添加都VC6.0里来测试的话，可以这样做：首先，要理解一下文件扩展名为：cpp和.h文件扩张名是.h,代表的是头文件，一般是书写一些函数原型，以及一些在整个程序中常用到的结构体，频繁使用的函数说明，定义等等；文件扩张名为,cpp的，是C++中的源文件，也是最常用到的文件，每建立一个工程都要至少一个源文件（至少要有一个函数入口——主函数main() ），包含了核心代码；建立与运行说明：（以VC 6.0编译器为例，其他编译器类似）首先，打开VC 6.0编译环境；在菜单栏——文件（的下拉菜单中选择“新建”），在弹出的选择窗口中，选择Win32 Console Application(控制台应用程序)，在填写工程名称，选择一个程序保存路径，点击“完成”，查看工程信息。
vc++6[1]0使用串口控件例程.txt32因为爱心，流浪的人们才能重返家园；因为爱心，疲惫的灵魂才能活力如初。
渴望爱心，如同星光渴望彼此辉映；渴望爱心，如同世纪之歌渴望永远被唱下去。
vc++6.0使用串口控件例程来源：csdn 作者：不详时间：2008-05-15 点击：551 次1.建立项目：打开VC＋＋6.0，建立一个基于对话框的MFC应用程序SCommTest;2.在项目中插入MSComm控件选择Project菜单下Add To Project子菜单中的 Components and Controls…选项，在弹出的对话框中双击Registered ActiveX Controls项（稍等一会，这个过程较慢），则所有注册过的ActiveX控件出现在列表框中。
选择Microsoft Communications Control, version 6.0，，单击Insert按钮将它插入到我们的Project中来，接受缺省的选项。
（如果你在控件列表中看不到Microsoft Communications Control, version 6.0，那可能是你在安装VC6时没有把ActiveX一项选上，重新安装VC6，选上ActiveX就可以了），这时在ClassView视窗中就可以看到CMSComm类了，（注意：此类在ClassWizard中看不到，重构clw文件也一样），并且在控件工具栏Controls中出现了电话图标，现在要做的是用鼠标将此图标拖到对话框中，程序运行后，这个图标是看不到的。
3.利用ClassWizard定义CMSComm类控制对象打开ClassWizard－>Member Viariables选项卡，选择CSCommTestDlg类，为IDC_MSCOMM1添加控制变量：m_ctrlComm，这时你可以看一看，在对话框头文件中自动加入了//{{AFX_INCLUDES() #include "mscomm.h" //}}AFX_INCLUDES 。
说明V1.00VC0706串口调试工具使用说明Version 1.002008.02.29Notes1: The information is subject to change without notice. Before using this document, please confirm that this is the latest version.Notes2: Not all products and/or types are available in every country. Please check with a Vimicrosales representative for availability and additional information.2 of 35 Version 1.002008-3-19 2Important NoticeAll rights about this document belong to Vimicro Corporation (here after, refer as Vimicro). All rights are reserved.Vimicro and its subsidiaries reserve the right to make corrections, modifications, enhancements, improvements, and other changes to its products and services at any time and to discontinue any product or service without notice. Customers should obtain the latest relevant information before placing orders and should verify that such information is current and complete. Customers should contact Vimicro’s sales department before purchasing the product described in this document. All products are sold subject to Vimicro’s terms and conditions of sale supplied at the time of order acknowledgment.Vimicro does not warrant or represent that any license, either explicit or implied, is granted under any Vimicro patent right, copyright, mask work right, or other Vimicro intellectual property right relating to any combination, machine, or process in which Vimicro products or services are used. Information published by Vimicro regarding third-party products or services does not constitute a license from Vimicro to use such products or service or a warranty or endorsement thereof. Use of such information may require a license from a third party under the patents or other intellectual property of the third party, or a license from Vimicro under the patents or other intellectual property of Vimicro.Vimicro semiconductor devices are intended for standard uses (such as office equipment, computers, industrial/communications/measuring equipment, and personal/home equipment). Customers using semiconductor devices for special applications (including aerospace, nuclear, military and medical applications) in which a failure or malfunction might endanger life or limb and which require extremely high reliability must contact our Sales Department first. If damage is caused by such use of our semiconductor devices without first consulting our Sales Department, Vimicro will not assume any responsibility for the loss.The contents of this document must not be reprinted or duplicated without written permission of Vimicro. Information and circuit diagrams in this document are only examples of device application. They are not intended to be used in actual equipment. Vimicro accepts no responsibility for infringement of patents or other rights owned by third parties caused by use of the information and circuit diagrams in this document.Reproduction of information in Vimicro data books or data sheets is permissible only if preproduction is without alteration and is accompanied by all associated warranties, conditions, limitations, and notices. Reproduction of this information with alteration is an unfair and deceptive business practice. Vimicro is not responsible or liable for such altered documentation. Resale of Vimicro products or services with statements different from or beyond the parameters stated by Vimicro for that product or service voids all explicit and any implied warranties for the associated Vimicro product or service and is an unfair and deceptive business practice. Vimicro is not responsible or liable for any such statements.3 of 35 Version 1.002008-3-19 3目录目录 (3)文档说明 (4)功能介绍 (4)程序介绍 (5)按钮说明 (6)菜单说明 (6)串口配置 (7)“CONFIG”按钮说明 (7)“GET VERSION”按钮说明 (9)“R/W DATA”按钮说明 (9)“COLOR CTRL”按钮说明 (10)“MIRROR CTRL”按钮说明 (11)“POWER CTRL”按钮说明 (12)“TIME CTRL”按钮说明 (13)“AE MODE”按钮说明 (14)“SYSTEM RESET”按钮说明 (16)“MOTION CTRL”按钮说明 (16)“OSD CTRL”按钮说明 (20)“IMAGE PROPERTY PAGE”按钮说明 (26)“GAMMA”按钮说明 (27)“SPI FLASHE”菜单说明 (28)“UP/DOWN LOAD”按钮说明 (29)“OTHER CTRL”按钮说明 (31)“FBUF CTRL”按钮说明 (32)“ZOOM CTRL”按钮说明 (34)4 of 35 Version 1.002008-3-19 4文档说明本文档用于介绍VC0706串口工具的使用方法，对VC0706相关的技术细节不作介绍，但会指出如何获得相关的技术参考。
串口显示屏是一种通过串口（通常是RS232 或RS485）与其他设备进行通信的显示设备。
它可以显示文本、图像、数据等信息，常用于工业控制、仪器仪表、嵌入式系统等领域。
以下是一份串口显示屏的使用手册：一、产品简介本产品是一款高性能、低功耗的串口显示屏，支持多种显示模式和通信协议，可以方便地与各种设备进行连接和通信。
二、产品特点高清晰度：采用高品质的显示屏幕，具有高对比度和高亮度，显示效果清晰。
多种显示模式：支持文本、图形、图像等多种显示模式，可以满足不同应用场景的需求。
多种通信协议：支持ASCII、MODBUS RTU、自定义协议等多种通信协议，可以与各种设备进行通信。
易于安装和使用：采用标准的串口接口，无需额外的驱动程序，即可方便地与其他设备进行连接和通信。
三、产品参数显示尺寸：根据具体产品型号而定分辨率：根据具体产品型号而定显示颜色：根据具体产品型号而定通信接口：RS232 或RS485通信协议：ASCII、MODBUS RTU、自定义协议等工作电压：DC 5V 或12V工作温度：-20℃~+70℃四、产品安装将串口显示屏的串口接口与其他设备的串口接口连接。
如果需要使用电源适配器，请将电源适配器插入电源插座，并将其输出接口与串口显示屏的电源接口连接。
打开其他设备的电源，并按照设备的使用手册进行操作。
五、产品使用在其他设备上发送显示数据到串口显示屏。
可以使用各种编程语言或串口调试工具发送数据。
串口显示屏将接收到的数据显示在屏幕上。
可以根据需要设置显示模式、字体、颜色等参数。
六、注意事项在使用前，请仔细阅读产品说明书，并按照说明书的要求进行操作。
在使用过程中，请避免强烈的冲击和振动，以免损坏产品。
如果产品出现故障，请及时联系售后服务人员进行维修。
VC0706串口通讯协议1.通讯协议格式主机 Æ 摄像头协议标志1Byte 序列号1Byte 命令字1Byte 数据长度 1Byte数据 0～16Bytes0x56 (‘V’) Num Cmd Len Data例：56 00 11 00 获取版本号摄像头 Æ 主机协议标志1Byte 序列号1Byte 命令字1Byte状态字1Byte数据长度 1Byte 数据 0～16Bytes 0x76 (‘v’) Num Cmd Stus Len Data例：76 00 00 0B 56 43 30 37 30 33 20 31 2E 30 30 (VC0703 1.00)通讯方式：VC0706 HUART2.获取版本号主 机 发：56 00 11 00摄像头回：76 00 11 00 0B56 43 30 37 30 33 20 31 2E 30 30 (VC0703 1.00)3.拍照拍照流程： a. 停止当前帧刷新b. 获娶图片长度c. 获取图片d. 恢复帧更新a. 停止当前帧刷新主 机 发：56 00 36 01 00摄像头回：76 00 36 00 00b. 获娶图片长度，图片长度为4Bytes主 机 发：56 00 34 01 00摄像头回： 76 00 34 00 04XX XX XX XXc. 获取图片0x56+序列号1B+0x32+0x0C+0x00+操作方式+起始地址4B+数据长度4B+延时时间操作方式：0X0A = UART，0X0C = HUART主 机 发：56 00 32 0C 00 0A00 00 00 00XX XX XX XX 00 FF摄像头回： 首先回：76 00 32 00 00再 回：图像数据发完回：76 00 32 00 00注：延时时间指摄像返回命令与数据间的时间间隔，单位为0.01mSd. 恢复帧更新主 机 发：56 00 36 01 02摄像头回：76 00 36 00 004.设置图片压缩率XX为压缩比（0x00～0xff），XX越大压缩比越高主 机 发：56 00 31 05 01 01 12 04 XX摄像头回：76 00 31 00 005.设置图片大小XX：=0x00为VGA(640*480)，=0x11为QVGA(320*240)，=0x22为QQVGA(160*120) 主 机 发：56 00 54 01 XX摄像头回：76 00 54 00 006.复位指令主 机 发：56 00 26 00摄像头回：76 00 26 00 007.修改串口波特率XX：=0x2AFA 38400bps, =0x1C4C 57600bps, =0x0DA6 115200bps主 机 发：56 00 24 03 01 XX XX摄像头回：76 00 24 00 00。
