华为s9300路由交换机培训共82页

Realize Your Potential华为技术有限公司Huawei S9300系列交换机详版彩页01 Huawei S9300系列交换机Huawei S9300系列是华为公司面向融合多业务的网络架构而推出的新一代高端智能T比特核心路由交换机。

该产品基于华为公司智能多层交换的技术理念，在提供稳定、可靠、安全的高性能L2/L3层交换服务S9303 S9306 S9312S9310产品特点S9300敏捷交换机，让网络更敏捷地为业务服务• S9300 敏捷单板内置高速灵活的以太网络处理器ENP，针对以太网专属设计。

借其灵活的报文处理及流量控制能力，深入贴近业务，满足现在及未来的各种挑战，助力客户构建弹性扩展的网络。

ENP芯片采用全可编程架构，可以完全自定义流量的转发模式、转发行为和查找算法。

通过微码编程实现新业务，客户无需更换新的硬件，快速灵活，6个月即可上线，而传统AS I C 芯片采用固定的转发架构和转发流程，新业务无法快速部署，需要等待1～3年的硬件支持。

• 凭借敏捷单板，S9300支持统一用户管理功能，屏蔽了接入层设备能力和接入方式的差异，支持802.1X/ MAC/Portal等多种认证方式，支持对用户进行分组/分域/分时的管理，用户、业务可视可控，实现了从“以设备管理为中心”到“以用户管理为中心”的飞跃。

• 凭借敏捷单板，S9300支持iPCA网络包守恒算法，改变了传统利用模拟流量做故障定位的检测模型，可对任意业务流随时随地逐点检测网络质量，无需额外开销；可在短时间内立刻检测业务闪断性故障，检测直接精准到故障端口，实现从“粗放式运维”到“精准化运维”的大转变。

• 凭借敏捷单板，S9300支持1588v2和同步以太，满足网络设备间的高精度时间同步，相比GPS的时间不同方案，提升安全的同时降低成本。

创新的CSS集群技术• S9300可通过集群卡连接和业务口连接两种方式实现虚拟化。

CSS集群创新性采用交换网集群技术，提供业界主机间最大的320G集群带宽；业务口集群支持成员机通过LPU上的普通业务口连接，将LPU上的业务口配置为堆叠物理成员端口后加入逻辑堆叠端口，通过SFP+光模块和光纤或SFP+堆叠线缆将堆叠物理成员端口连接。

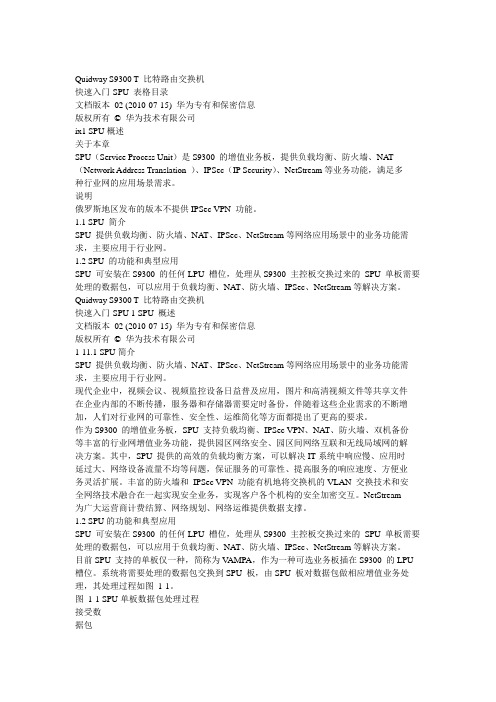

Quidway S9300 T 比特路由交换机快速入门-SPU 表格目录文档版本02 (2010-07-15) 华为专有和保密信息版权所有© 华为技术有限公司ix1 SPU概述关于本章SPU（Service Process Unit）是S9300 的增值业务板，提供负载均衡、防火墙、NAT （Network Address Translation ）、IPSec（IP Security）、NetStream等业务功能，满足多种行业网的应用场景需求。

说明俄罗斯地区发布的版本不提供IPSec VPN 功能。

1.1 SPU 简介SPU 提供负载均衡、防火墙、NA T、IPSec、NetStream等网络应用场景中的业务功能需求，主要应用于行业网。

1.2 SPU 的功能和典型应用SPU 可安装在S9300 的任何LPU 槽位，处理从S9300 主控板交换过来的SPU 单板需要处理的数据包，可以应用于负载均衡、NA T、防火墙、IPSec、NetStream等解决方案。

Quidway S9300 T 比特路由交换机快速入门-SPU 1 SPU 概述文档版本02 (2010-07-15) 华为专有和保密信息版权所有© 华为技术有限公司1-11.1 SPU简介SPU 提供负载均衡、防火墙、NA T、IPSec、NetStream等网络应用场景中的业务功能需求，主要应用于行业网。

现代企业中，视频会议、视频监控设备日益普及应用，图片和高清视频文件等共享文件在企业内部的不断传播，服务器和存储器需要定时备份，伴随着这些企业需求的不断增加，人们对行业网的可靠性、安全性、运维简化等方面都提出了更高的要求。

作为S9300 的增值业务板，SPU 支持负载均衡、IPSec VPN、NAT、防火墙、双机备份等丰富的行业网增值业务功能，提供园区网络安全、园区间网络互联和无线局域网的解决方案。

其中，SPU 提供的高效的负载均衡方案，可以解决IT系统中响应慢、应用时延过大、网络设备流量不均等问题，保证服务的可靠性、提高服务的响应速度、方便业务灵活扩展。

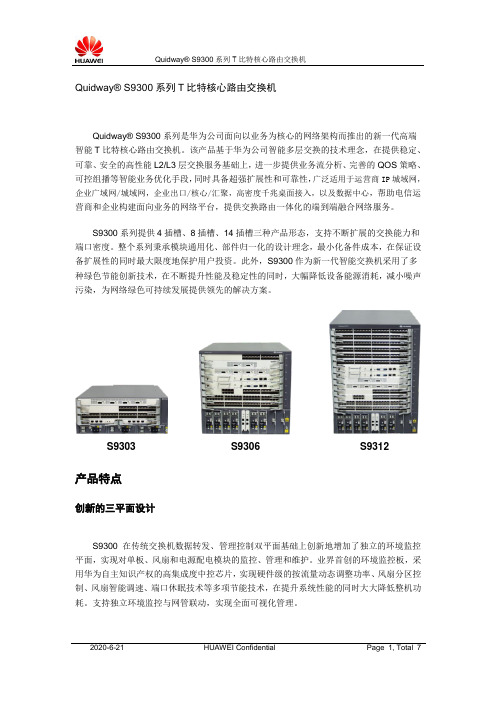

Quidway® S9300系列T比特核心路由交换机Quidway® S9300系列是华为公司面向以业务为核心的网络架构而推出的新一代高端智能T比特核心路由交换机。

该产品基于华为公司智能多层交换的技术理念，在提供稳定、可靠、安全的高性能L2/L3层交换服务基础上，进一步提供业务流分析、完善的QOS策略、可控组播等智能业务优化手段，同时具备超强扩展性和可靠性，广泛适用于运营商IP城域网，企业广域网/城域网，企业出口/核心/汇聚，高密度千兆桌面接入，以及数据中心，帮助电信运营商和企业构建面向业务的网络平台，提供交换路由一体化的端到端融合网络服务。

S9300系列提供4插槽、8插槽、14插槽三种产品形态，支持不断扩展的交换能力和端口密度。

整个系列秉承模块通用化、部件归一化的设计理念，最小化备件成本，在保证设备扩展性的同时最大限度地保护用户投资。

此外，S9300作为新一代智能交换机采用了多种绿色节能创新技术，在不断提升性能及稳定性的同时，大幅降低设备能源消耗，减小噪声污染，为网络绿色可持续发展提供领先的解决方案。

S9303 S9306 S9312产品特点创新的三平面设计S9300在传统交换机数据转发、管理控制双平面基础上创新地增加了独立的环境监控平面，实现对单板、风扇和电源配电模块的监控、管理和维护。

业界首创的环境监控板，采用华为自主知识产权的高集成度中控芯片，实现硬件级的按流量动态调整功率、风扇分区控制、风扇智能调速、端口休眠技术等多项节能技术，在提升系统性能的同时大大降低整机功耗。

支持独立环境监控与网管联动，实现全面可视化管理。

创新的三平面设计一机多用，全业务的以太交换平台Quidway S9300系列不但能为企业和电信运营商提供业界领先的性能、端口密度和可用性，同时提供强大的全业务支持，包括：∙整机支持高达576个GE/144个10GE端口；采用领先工艺设计，优化整机尺寸，超强双面走线能力，提供无与伦比的单机柜端口密度，支持高达1728个GE或432个10GE端口∙支持分布式L2/L3 MPLS VPN功能，支持MPLS、VPLS、HVPLS、VLL，满足大客户VPN专线、企业VPN等高端用户的接入需求∙具备线速的跨VLAN组播复制能力，实现端口的满负荷复制，满足大容量的IPTV用户接入需求；完善的二、三层组播协议，可作为组播复制点和控制点，提供高性能的IP组播视频和音频应用∙多协议L3路由支持满足了传统的网络要求，支持从企业级到电信运营商级的大规模路由表，支持IPv6，能够为企业网络提供平滑的过渡机制∙支持各种主流的时钟方案，包括基于PHY层的以太网同步时钟，以及IEEE1588时钟同步∙支持POE，满足在线供电需求高可靠性设计，提高网络弹性∙S9300具备5个9的运营级高可靠性，主控、电源、风扇等关键部件采用冗余设计，所有模块均支持热插拔。

华为培训学新版Datacom REPORTING2023 WORK SUMMARY目录•Datacom技术概述•网络基础知识梳理•路由交换技术深入剖析•网络安全策略部署与优化•故障排查与性能调优技巧分享•华为Datacom产品配置实践•总结回顾与未来展望PART01 Datacom技术概述Datacom定义与发展趋势Datacom定义Datacom（数据通信）是指通过计算机网络进行数据传输和通信的技术，是实现各种信息系统互联互通的基础。

发展趋势随着云计算、大数据、物联网等技术的快速发展，Datacom技术正朝着更高速度、更大容量、更低时延、更安全可靠的方向发展。

华为Datacom产品家族介绍路由器产品包括AR系列路由器、NE系列路由器等，提供丰富的接口类型和高性能转发能力，满足不同场景的组网需求。

无线产品包括Wi-Fi 6/6E无线接入点、5G CPE 等，提供高速无线接入和移动性支持，满足各种无线应用场景的需求。

交换机产品包括CloudEngine系列交换机、S系列交换机等，提供大容量、高密度的端口接入和高速转发能力，支持多种网络协议和特性。

安全产品包括防火墙、VPN网关、入侵检测/防御系统等，提供全面的网络安全防护和管理功能。

应用场景及市场需求分析应用场景Datacom技术广泛应用于政府、金融、教育、医疗、企业等各个领域，支持各种信息系统的建设和运行。

市场需求随着数字化转型的加速推进，市场对Datacom技术的需求不断增长，特别是在云计算、大数据、物联网等新兴领域的应用需求更加旺盛。

培训目标与课程设置培训目标通过华为培训学新版Datacom课程的学习，使学员全面掌握Datacom技术的基础知识和实践技能，能够独立完成网络规划、设计、实施和运维等工作。

课程设置包括Datacom基础、路由交换技术、无线技术、网络安全技术等多个模块，涵盖理论讲解、实验操作、案例分析等多种教学方式。

PART02网络基础知识梳理OSI七层模型及TCP/IP协议栈OSI七层模型01物理层、数据链路层、网络层、传输层、会话层、表示层、应用层TCP/IP协议栈02网络接口层、网络层、传输层、应用层各层功能及协议03如物理层负责传输比特流，数据链路层负责将比特流组合成帧等；TCP/IP协议栈中，IP协议位于网络层，TCP和UDP协议位于传输层等路由器交换机防火墙负载均衡器常见网络设备功能介绍01020304连接不同网络，实现路由选择和数据转发用于局域网内设备之间的数据交换保护网络安全，过滤非法访问和数据包分发网络负载，提高网络性能和可靠性局域网、广域网技术原理及应用以太网、令牌环网、FDDI等PPP、HDLC、ATM、帧中继等星型、树型、环型、网状型等企业内部网络、园区网络、城域网等局域网技术广域网技术网络拓扑结构应用场景IP地址分类子网划分与CIDRIP地址分配策略IP地址管理工具IP地址规划与管理方法A类、B类、C类、D类、E类静态分配、动态分配（DHCP）提高IP地址利用率，减少网络广播风暴IPAM（IP Address Management）系统，实现IP地址的集中管理和监控PART03路由交换技术深入剖析路由原理及静态路由配置实践路由表与路由查找流程了解路由表结构，掌握路由查找过程，理解路由优先级和度量值概念。

华为S9300路由交换机考试
姓名部门分数
一、填空题
1、S9300产品系列包含哪几种型号：（）（）（）
2、S9300上vlan的端口类型有哪些：Access、（）、Hybrid、
（）
3、vlan的划分方式：基于MAC、基于（）、基于协议、
基于（）
4、OSPF有五种报文类型，其中（）报文用于发现及维持邻
居关系，选举DR，BDR。

5、OSPF直接运行于IP协议之上，使用协议号（）。

二、判断题
1、S9306、S9312的POE电源支持无备份、3+1、2+2 备份。

S9303
的POE电源不支持备份。

（）
2、S9312/S9306的监控板、主控处理板不可以共用。

（）
3、并非所有的邻居关系都可以成为邻接关系。

（）
4、BGP属于内部网关路由协议，可以实现自治系统间无环路的
域间路由。

（）
5、BGP直接运行于IP协议之上，使用端口号179 。

( )
三、简答题
1、vlan具有什么样的优点？
2、OSPF定义了哪几种网络类型？请列出。
