机电一体化考试答案(总5页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--《机电系统设计》复习题一、填空1、机电一体化系统由机械系统（机构）、信息处理系统（计算机）、传感检测系统（传感器）、动力系统、执行元件系统等五个子系统组成。
2、机电一体化系统（产品）的设计类型大致有开发型设计、适应性设计和变异性设计等三种。
3、常用的机械传动部件有螺旋传动、齿轮传动、同步带传动、高速带传动、各种非线性传动部件等。
4、导向支承部件的作用是支撑和限制运动部件按给定的运动要求和规定的运动方向运动。
5、执行元件根据使用能量的不同，可以分为电动势、液压式和气压式等类型。
6、步进电动机是将电脉冲信号转换成机械角位移的执行元件。
从励磁相数来分有三相、四相、五相、六相等步进电动机。
7、单片机应用系统中，常使用 LED(发光二级管) 、 CRT 和LCD(液晶显示器)作为显示器件。
8、工业机器人一般应由机械系统、驱动系统、控制系统、检测传感系统和人工智能系统等组成。
9、CNC机床按工艺用途分类可分为普通数控机床、机械加工中心、多坐标数控机床。
10、机电一体化系统设计的一般方法包括机电互补法、融合（结合）法、组合法。
11、机座或机架既起支承作用，承受其它零部件的重量及在其上保持相对的运动，又起基准作用，确保部件间的相对位置。
12、对伺服系统的基本要求有精度要求更高、可靠性更好、响应速度更快。
13、交流伺服电机消除“自转”现象的解决办法是。
14、两相交流伺服电动机的控制方法有三种：①幅值控制；②相位控制；⑧幅值—相位控制。
机电一体化系统中应用较多的控制方法是。
15、步进电机步距角是指在一个脉冲作用下（即一拍）电动机转子转过的角位移，失调角是指转子轴上袈加一负载转矩时转子齿中心线与定子齿中心线所错过的电度角，最大静转矩是指失调角=正负90度。
16、按照校正装置在系统中的联接方法，可把校正分为有源校正和无源校正。

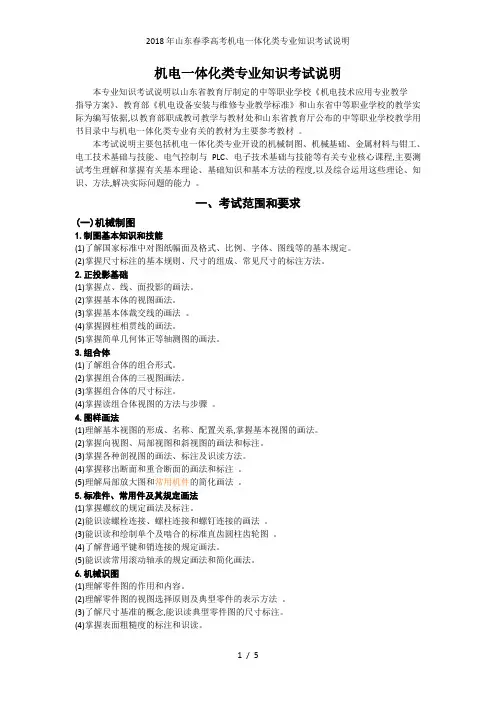

机电一体化类专业知识考试说明本专业知识考试说明以山东省教育厅制定的中等职业学校《机电技术应用专业教学指导方案》、教育部《机电设备安装与维修专业教学标准》和山东省中等职业学校的教学实际为编写依据,以教育部职成教司教学与教材处和山东省教育厅公布的中等职业学校教学用书目录中与机电一体化类专业有关的教材为主要参考教材。
本考试说明主要包括机电一体化类专业开设的机械制图、机械基础、金属材料与钳工、电工技术基础与技能、电气控制与PLC、电子技术基础与技能等有关专业核心课程,主要测试考生理解和掌握有关基本理论、基础知识和基本方法的程度,以及综合运用这些理论、知识、方法,解决实际问题的能力。
一、考试范围和要求(一)机械制图1.制图基本知识和技能(1)了解国家标准中对图纸幅面及格式、比例、字体、图线等的基本规定。
(2)掌握尺寸标注的基本规则、尺寸的组成、常见尺寸的标注方法。
2.正投影基础(1)掌握点、线、面投影的画法。
(2)掌握基本体的视图画法。
(3)掌握基本体裁交线的画法。
(4)掌握圆柱相贯线的画法。
(5)掌握简单几何体正等轴测图的画法。
3.组合体(1)了解组合体的组合形式。
(2)掌握组合体的三视图画法。
(3)掌握组合体的尺寸标注。
(4)掌握读组合体视图的方法与步骤。
4.图样画法(1)理解基本视图的形成、名称、配置关系,掌握基本视图的画法。
(2)掌握向视图、局部视图和斜视图的画法和标注。
(3)掌握各种剖视图的画法、标注及识读方法。
(4)掌握移出断面和重合断面的画法和标注。
(5)理解局部放大图和常用机件的简化画法。
5.标准件、常用件及其规定画法(1)掌握螺纹的规定画法及标注。
(2)能识读螺栓连接、螺柱连接和螺钉连接的画法。
(3)能识读和绘制单个及啮合的标准直齿圆柱齿轮图。
(4)了解普通平键和销连接的规定画法。
(5)能识读常用滚动轴承的规定画法和简化画法。
6.机械识图(1)理解零件图的作用和内容。
(2)理解零件图的视图选择原则及典型零件的表示方法。
2019 年山东省春季高考技能考试电工电子类专业样题（考试时间 60 分钟，总分 230 分）现场编号测试序号印制电路板编号注意事项1. 严禁考生私自送电，严禁带电操作（通电调试除外）。
2.考生要服从监考人员安排，遵守考场纪律，身着工装且不能带有显示考生和学校信息的标志。
3. 考生自备工具包括：电烙铁、烙铁架、吸锡器、一字型螺丝刀（Ф2mm）1把、尖嘴钳、斜口钳、镊子、万用表、文具（签字笔、铅笔、直尺和橡皮）等，考生可自备焊锡丝和松香。
考场提供备用工具、焊锡和松香。
禁止考生携带电动工具进入考场，禁止考生携带元器件及印制电路板进入考场。
在考试正式开始前，先清点和检查工具，不允许做考题范围内的工作。
4.在考试开始后，考生接通实验台电源检查仪器仪表、接通电烙铁电源前，无须举手示意考评员。
5.考生在对电路板进行通电测试前需注意：实验台上方设有提示牌，若提示牌为绿色的“允许通电测试”状态，考生可以进行电路通电测试，若提示牌为红色的“禁止通电测试” 状态，考生进行电路通电测试前必须举手示意考评员，在考评员检查同意后方可进行。
6.视力较差的考生建议携带放大镜，以便辨认元器件标号、参数。
7.元器件标号及极性以电路原理图、印制电路板图为准。
8.考试时间结束，考生须停止一切操作，在考评员记录完毕后，由监考人员安排有序退场。
项目名称：交通信号灯控制器的组装与测试使用电烙铁、焊锡丝、松香等工具和材料，焊接一套由单片机控制的交通信号灯控制器。
考场提供已经烧录完整控制程序的单片机芯片，要求根据试题给出的部分C 语言控制程序对电路进行调试，实现试题指定的电路功能。
焊接完成后，正确使用直流稳压电源、万用表、示波器测试电路性能，并按要求在试卷上做好记录。
一、安装焊接操作1．清点元器件、检查仪器仪表开考 15 分钟内，根据元器件材料清单（略）从元器件袋中选择合适的元器件。
清点元器件数量，目测元器件有无缺陷，并按要求做好标记。
多余元器件要装回元器件袋，否则扣分。
机电一体化试题及答案1.机电一体化技术是指微电子技术和机械技术相互渗透形成的新概念。
2.机电一体化系统是机械和微电子技术有机结合的产物。
3.工业三大要素是物质、能量和信息，___追求的三大目标是省能源、省资源和智能化。
4.机电一体化研究的核心技术是接口问题。
5.机电一体化系统由机械系统、电子信息处理系统、动力系统、传感检测系统和执行元件系统五大部分（或子系统）构成。
6.机电一体化接口按输入/输出功能分类包括机械接口、物理接口、信息接口和环境接口。
7.机电一体化系统按设计类型分为开放性设计、适应性设计和变异性设计。
8.机电一体化系统按机电融合程度分为机电互补法、机电结合（融合）法和机电组合法。
9.机电一体化技术是在机械的主功能、动力功能、信息与控制功能基础上引入微电子技术，并将机械装置与电子装置用相关软件有机地结合所构成的系统的总称。
10.机电一体化系统实现三大功能应具有的两大重要特征（转换作用方式）包括以能源转换为主和以信息转换为主。
11.丝杠螺母机构的基本传动形式包括螺母固定丝杆转动并移动、丝杆转动螺母移动、螺母转动丝杆移动和丝杆固定螺母转动并移动四种形式。
12.滚珠丝杠副按螺纹滚道截面形状分为单圆弧和双圆弧两类；按滚珠的循环方式分为内循环和外循环两类。
13.滚珠丝杠副轴向间隙调整与预紧的基本方法包括双螺母螺纹预紧调整、双螺母齿差预紧调整、双螺母垫片调整预紧和弹簧自动调整预紧四种方式。
14.滚珠丝杠副常选择的支承方式包括单推—单推式、双推—双推式、双推—简支式和双推—自由式。
15.机电一体化系统常用的齿轮传动形式包括定轴轮系、行星轮系和谐波轮系三种形式。
16.在机电一体化系统机械传动中，常用的传动比分配原则包括重量最轻原则、转动惯量最小原则和传动精度最优原则等。
17.常用导轨副的截面形式包括三角形导轨、矩形导轨、燕尾形导轨和圆形导轨四种形式。
18.导轨刚度主要指结构刚度、接触刚度和局部刚度。
19.机电一体化系统中常可选择的执行元件包括电磁式、液压式、气压式和其他形式的执行元件。
青岛市2012年春季高考第一次模拟考试机电类专业理论基础试题本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。
第Ⅰ卷1至5页，第Ⅱ卷6至14页。
满分200分，考试时间120分钟。
考试结束后，将本试卷和答题卡一并交回。
第Ⅰ卷（选择题，共100分）一、单项选择题（本大题共50个小题，每小题2分，共100分。
在每小题列出的四个选项中，只有一项符合题目要求，请将符合题目要求的选项选出）1．对轴和轮毂的强度削弱较小，一般用于薄壁结构的键连接是( )A.圆头平键连接B.薄型平键连接C.导向平键连接D. 平头平键连接2. 常用于气体或液体管路系统依靠螺纹密封的连接螺纹的牙型角是( )A．60º B．55º C．30º D．3º3. 旋入被连接件的螺纹孔并用尾部顶住另一被连接件的凹孔，可传递不大的力的螺纹连接类型是( )A．螺栓联接 B．双头螺柱联接 C．螺钉联接 D．紧定螺钉联接4.螺旋压力机中应用的传动螺纹类型是( )A.三角形螺纹 B．梯形螺纹 C．矩形螺纹 D．锯齿形螺纹5.利用公共套筒和键、销连接两轴，径向尺寸小，用于起动频繁和速度常变化的传动的联轴器类型是( )A.凸缘联轴器B.套筒联轴器C.滑块联轴器D.万向联轴器6.轴与轴承间构成的可动连接属于( )A.高副B.移动副C.转动副D.螺旋副7.根据主俯视图，选择正确的左视图( )图1-18.下列关于关于联轴器、离合器说法正确的是( )A. 摩擦式离合器接合平稳，适用于高速下接合B. 齿式联轴器适应于低速、轻载，经常正反转的场合C. 嵌合式离合器外形尺寸大，传递转矩小，适应于停机或低速时接合D. 弹性柱销联轴器利用柱销上套装的橡胶弹性套伸入半联轴器上的孔中，实现两轴连接9. 带传动的主要特点描述错误的是( )A．带有弹性、能缓冲吸振、传动平稳 B．过载会打滑有安全保护作用C．维护方便适用于中心距较大的场合 D．能够保证准确的传动比，使用寿命长10.根据图1-2主俯视图，选择正确的左视图( )图1-211.有一铰链四杆机构ABCD，已知AB=30，BC=50，CD=55，AD=60，若使其有急回运动特性，则机构的从动件应为( )A．AB杆 B．BC杆 C．CD杆 D．AD杆12.汽车吊车等摆动缸式气、液动机构中应用的四杆机构是( )A.曲柄摇杆机构B. 曲柄摇块机构C. 摇杆滑块机构D.导杆机构13. 以下机构应用了双摇杆机构的是( )A．机车车轮联动装置 B．剪刀机 C．碎石机 D．港口起重机变幅机构14.凸轮轮廓与从动件间为滚动摩擦，磨损小，能传递较大载荷的是( )A.尖顶从动件B.滚子从动件C.平底从动件D.曲面从动件15．下列应用了移动凸轮的是( )A.内燃机配气机构B.靠模凸轮机构C.刀具进给凸轮机构D.机床卡盘控制机构16. 当带轮基准直径小于150mm时，可制成( )A．实心式 B．腹板式 C．孔板式 D．轮辐式17.根据图1-3主俯视图，选择正确的左视图( )图1-318.关于带传动的安装与维护准确的是( )A.用大拇指在每条带中部施加20N 左右垂直压力，下沉量30mm 为宜B.两轮槽要对正、两轮的轴线要保持平行C.当需要更换V 带时一般只更换一根D.V 带外缘应高于轮外缘10mm19.为防止链节磨损后链条伸长造成链轮与链条的脱链，应该( ) A. 两链轮垂直布置 B. 加护板能防止脱链 C. 两轮倾斜布置时夹角大于450D. 两链轮轴心线应平行20.如图1-4所示，说法正确的是 ( )A ．A 、B 都是局部视图 B ．A 是斜视图，B 是仰视图C ．A 是斜视图，B 是局部视图D ．A 是局部视图, B 是向视图 21.经常应用于行星轮系中的齿轮传动是( )A. 齿轮齿条传动B. 锥齿轮传动C. 交错轴齿轮传动D.内啮合齿轮传动 22. 齿数一定的标准直齿圆柱齿轮，模数越大则齿轮的承载能力( )A.变大B. 变小C. 不变D.无影响 23.一对标准外啮合直齿圆柱齿轮，Z 1=24,da 1=130mm ，a=225mm ，则da 2为( ) A.200mm B.260mm C. 340mm D.400mm24.若齿轮齿面硬度不高，当低速重载或频繁起动时，在摩擦力作用下会引起齿形失效形式是 ( )A. 疲劳点蚀B.轮齿折断C.齿面磨损D.塑性变形 25.蜗杆传动特点说法正确的是( )A. 能够自锁B. 传动噪声大C.传动效率高D.能做远距离传动 26.对铸铁蜗轮或直径小于100mm 的青铜蜗轮，可制成( )A.螺栓连接式B.整体式C.齿圈式D.镶铸式 27.轴的结构中被轴承支承的部分是( )A.轴径B. 轴身C. 轴颈D. 轴头 28.内燃机及曲柄压力机中应用的轴是( )A. 心轴B.转轴C.传动轴D.曲轴 29. 磨损后轴承的径向间隙无法调整，用于轻载、低速场合的滑动轴承是( ) A.整体式 B.对开式 C.推力式 D.滚动轴承 30.根据图1-5主左视图，选择正确的俯视图( )图1-5图1-431.下列关于轴的加工工艺说法错误的是( )A.轴上需磨削的轴段应加工越程槽B. 轴上需车螺纹的轴段应加工退刀槽C.为便于装配，轴端应有倒角D. 同一轴上各个键槽在圆周方向应间隔一定角度布置32. 下列关于机械环保与安全防护常识说法错误的是( )A.采用减振措施可以有效抑制与消除振动B.将分体式空调器将噪声源设置在室外C.生产中应防止泄露D.对不易损坏的零件采用木包装箱且防水防潮33.根据图1-6主视图，选择正确的移出断面图( )图1-634.把滚动体沿滚道均匀隔开的是( )A.内圈B.外圈C.滚动体D.保持架35.闭式齿轮传动中的润滑方式一般采用( )A.手工加油润滑B.滴油润滑C. 油浴和飞溅润滑D.油环润滑36.适用于高速、高压、高温或强腐蚀条件下转轴密封的是( )A.机械密封B.毡圈密封C.唇形密封圈密封D. 曲路密封37.轴瓦上油沟应开在( )A.下轴瓦B. 承载区C.非承载区D.任意位置38.能够降低液压系统中某一局部的油液压力，有一定稳压作用的是( )A.溢流阀B. 节流阀C. 减压阀D.换向阀39.油液在一无分支管道中流动，该管道内有两处不同的横截面，其内径之比为1∶5，则油液经过该两截面处的流量之比为( )A．25∶1 B．1∶25 C．1∶1 D．5∶140.下列不是液压传动有点的是( )A.能迅速换向和改变速度B.速度、扭矩、功率均可无级调节C.易于控制和调节且易实现过载保护D.液压油的粘度随油温变化，有利于传动41.油箱是液压传动系统中的一个辅助元件，它不能起的作用是( )A.散发热量B.滤除油液中的杂质C. 释放混在油液中的气体D.储存油液42．某调速回路，节流阀开口越大，油缸的运动速度越低，这说明该回路是( ) A．进油节流调速回路 B．回油节流调速回路C．旁路节流调速回路 D．容积调速回路43. 下列材料，适合制造挖土机铲齿的是( )A．合金调质钢 B．不锈钢 C．碳素工具钢D．高猛耐磨钢44．下列牌号中硬度最高的钢是( )A．GCr15 B．40Cr C．Q275 D．15钢45．钢淬火的主要目的是( )A．降低硬度 B．提高硬度 C．利于切削加工 D．防止变形开裂46．已知四点坐标，A（5，10，15）、B（5，15，10）、C（10，15，0）、D（0，0，15）下列说法正确的是( )A.点B和C是重影点B.点C在V面内C.直线AB为侧平线D.平面ABD是铅垂面47．操作最方便、生产率高，并能够保证焊接质量的是( )A．平焊 B．立焊 C．横焊 D．仰焊48.锉削狭长平面且锉削余量较小时，应选用的锉削方法是( )A.顺向锉B. 推锉C. 交叉锉D.滚锉49．在C6132普通车床能加工轴的最大直径是( )A．32mm B．132mm C．320mm D．600mm50．数控车床各组成部分中，能将输入的程序、数据进行运算及逻辑处理的是( ) A．控制介质 B．数控装置 C．伺服系统 D．机床本体第Ⅱ卷（非选择题，共100分）二、简答题（本大题共3小题，每题5分，共15分）1. 图2-1所示为螺纹防松中常用的开口销与槽形螺母示意图，回答下列问题： （1）按常用防松措施来分属于哪一类？ （2）图中1所指部位的名称是什么？ （3）与该种防松原理相同的还有哪三种？图2-12. 有一对标准直齿圆柱齿轮传动，小齿轮的齿距是12.56mm ，齿数是26，中心距为156mm ，通过计算说出大齿轮的齿数是多少？大齿轮的分度圆直径是多少？校齿轮可以加工成何种结构形式？若该对齿轮应用于闭式传动中，其可能发生的两种失效形式是什么？13.下列是普通车床加工的几项基本操作，根据你的经验，回答下列问题（1）若车削直径较小的端面时，一般使用的车刀是什么？（右偏刀、450弯头刀、左偏刀）（2）当用转动小滑板的方法加工圆锥面时对加工的长度有何限制？（3）加工螺纹时，为了获得准确的牙型，螺纹车刀有何要求？（4）装刀时刀尖角平分线与工件轴线有何要求？（5）车螺纹时，刀具的移动距离有何要求？三、技能题（本大题共6小题，共46分）图3-1 图3-21.已知图3-1主俯视图，补画左视图（6分）2.根据图3-2主、俯视图补画全剖左视图（6分）图3-3 图3-43．根据图3-3两面视图，补画第三视图，并画出正等轴测图（8分）4.画出图3-4螺栓连接图（6分）5.读懂图3-5零件图，回答问题（每空1分，共11分）（1）该零件的名称是，材料名称是，绘图比例是。
山东省2015年春季高考模拟题答案机电一体化专业综合模拟试题（一）一、选择题1.A2.D3.C4.D5.C6.D7.C8.B9.D10.C11.B12.C13.B14.D15.B16.A17.C18.C19.B20.B21.A22.A23.B24.A25.D26.B27.A28.D29.D30.D31.B32.C33.C34.D35.C36.A37.C38.C39.B40.C41.D42.C43.B44.C45.B46.B47.B48.B49.B50.D二、简答作图题1.（1）滑动螺旋单螺旋（2）锯齿形右旋（3）向右2. 3.见附件4.(1)1YA2YA3YA 动作快进++—（2）答案如下图所示Hi"△/i3YA2YA；5.一样多，由图可知交流电的电压有效值为10v,直流电的电流为2A。
由功率计算公式可得电阻Rl、R2通电5分钟产生的热量一样多。
6.电压量程为：300V；电流量程为：1A»7.HL1变暗，HL2变亮；V不变，A1减小，A2增大。
8.当0WUW5V,VD1,VD2均截止，电路中电流等于零，电阻R上没有压降，故U…=Ui当Ui<0时，VD2导通，U°=0当U<5V时，VD1导通，U°=5V。
U。
5V四、计算分析题1.解：当开关S断开时，回路电流1=(E1+E2)/(R1+R2)=(12+4)/(4+4)=2(A)U ab=IR2-E2=2X4-4=4(V)当开关S闭合时，如图根据KCL、KVL列方程：【1=¥+13-Ei+11R1+l2R-2-E2=0E2-l2R2+【3R3=°代入整理，解得12=1.5(A)••U ab=LR2-E2=1.5X4-4=2(V)12—(—12)242.(1)S断开时：1=-20+39+3—=269mA=0.89mAV a=12—1X20=(12—17.8)V=—5.8V12I?(2)S闭合时：Q=0.5mAV a=I X3.9=0.5X3.9V=1.95V五、综合应用题1.(1)3(2)(3)(4)(5)左端面中3480.8全局部局部前后对称面底面定位38、70 +0.0250.025H77①34.0252.(1)C(2)(3)z, xz 2 xz s xz 20x1x30x2..—_?_-_ =1440 X ------------- =室=12z 2 x z 4 x z 6 x z 12 30x 20x 40xz 12 Ph①3. (1)螺母向左移动。
2015年春季高考模拟考试机电一体化专业试题一 2015.4本试卷分卷一(选择题）和卷二（非选择题）两部分,满分200分，考试时间120分钟.卷一(选择题共100分)一、单项选择题（本大题共50个小题，每个小题2分，共100分。
在每小题列出的四个选项中，只有一项符合题目要求，请将符合题目要求的选项选出）1、图样上标注的尺寸数字是( )A、图样上的尺寸B、图样采用的比例计算C、机件的真实大小D、无法确定2、斜二轴测图X、Y、Z三轴的轴向伸缩系数为( ）A、1、2、3B、1、0.5、1C、1、1、1D、3、2、13、请根据所给图形选择正确的左视图（ )4 、根据主、左视图选择正确的俯视图（）.5、已知物体的主、俯视图，错误的左视图是（）6、根据所给视图选择正确的全剖左视图（）第1页共11页7、根据所给图形选择正确的移出断面图（ )8、剖切符号之间用（）相连.A、粗实线B、细实线C、粗点画线D、细点画线9、双头螺柱的旋入端长度与带螺纹孔的被连接件材料有关,对于钢或青铜，则有（ ).A、Bm=dB、Bm=1。
25d至1.5dC、Bm=2dD、Bm=10d10、普通平键有圆头(A型）,平头（B型)和单圆头(C型)三种形式，当轴的强度足够,键槽位于轴的中间部位时,应选择( ）为宜.A．A型 B. B型 C. C型 D. b型或者C型11、下列各轴中（）是转轴.A。
自行车前轮轴 B。
减速器中的齿轮轴 C. 汽车的传动轴D。
铁路车辆的轴12、在机床丝杠的螺旋副机构中,常采用的是（）。
A、三角形螺纹 B. 矩形螺纹 C. 梯形螺纹D。
锯齿形螺纹13、当两个被连接件之一太厚，且需经常装拆时，宜采用( ).A. 螺钉连接 B。
普通螺栓连接 C. 双头螺柱连接D。
紧定螺钉连接14、汽车底盘传动轴应选用（）。
A。
齿轮式联轴器 B。
万向联轴器 C。
弹性栓销联轴器 D. 滑块联轴器。
15、下列利用急回运动特性提高工作效率的是( )A. 机车车轮联动机构 B。

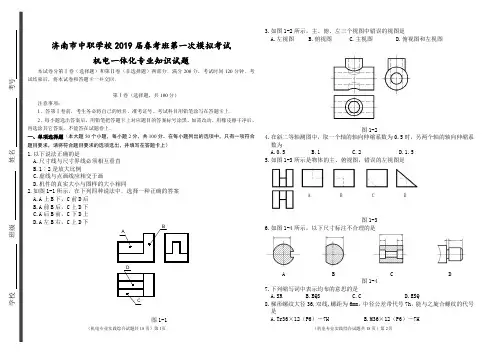

山东省2018年普通高校招生(春季)试题机电一体化类专业知识试题1、与波浪线应用相同的图线是（）A、双折线B、双点画线C、粗点画线D、细实线2、如图所示的主、左视图中，关于AB直线描述正确的是（）A、AB平行于H面B、AB是一般位置直线C、AB是一般位置平面与侧平面的交线D、AB在H面上的投影反映实长3、如图所示，正确的左视图是（）A、B、C、D、4、关于正等轴测图，描述正确的是（）A、OX轴与OZ轴夹角是90°B、画正等轴测图时宽度方向按实际尺寸的1/2测量C、正等轴测图是采用正投影法投影所得的图形D、OY轴的轴向伸缩系数约等于15、如图所示，正确的断面图是（）A、B、C、D、6、如图所示，正确的俯视图是（）A、B、C、D、7、关于局部放大图，描述正确的是（）A、局部放大图的比例都大于原图比例B、局部放大图表达方法必须与原图一致C、局部放大图不需要标注D、绘制局部放大图时，原图中的被放大部位用虚线圈出8、一个标注完整的尺寸包括的要素有（）A、尺寸界线、尺寸线、尺寸数字B、尺寸界线、尺寸线、尺寸单位C、尺寸界线、尺寸线、尺寸箭头D、尺寸界线、尺寸线、尺寸公差9、如图所示，关于标准件装配的画法，正确的是（）A、B、C、D、10、一个角接触球轴承、内径85mm，宽度系列0，直径系列3，其代号是（）A、B、C、D、11、如果平键连接的强度不足时，允许间隔180°布置两个键，考虑到载荷分布的不均匀性，此时的强度校核计算按（）A、1个键B、1.5个键C、2个键D、2.5个键12、在螺纹连接的防松措施中，对顶螺母属于（）A、摩擦防松B、机械防松C、锁住防松D、不可拆防松13、要求径向尺寸小，可用于频繁起动场合的联轴器是（ ）A、万向联轴器B、齿式联轴器C、凸缘联轴器D、套筒联轴器14、铰链四杆机构各杆长度分别为30mm、60mm、80mm、100mm，若以30mm的杆为机架，则该机构是（）A、双摇杆机构B、双曲柄机构C、曲柄摇杆机构D、导杆机构15、应用于高速、受力平稳、传动效率高的凸轮从动件是（）A、尖顶式从动件B、滚子式从动件C、平底式从动件D、球面式从动件16、截面尺寸较小的V带型号是（ ）A、Z型B、Y型C、D型D、E型17、关于链传动的安装与维护，描述正确的是（）A、链传动必须垂直布置，并增加防护挡板B、应使松边在上，紧边在下，防止链条垂度过大C、链传动的张紧轮可以设置在链条的松边外侧，靠近大链轮处D、链传动张紧的目的是为了避免链条垂度过大时产生啮合不良和振动18、已知一对直齿圆柱齿轮的传动比i=3.5，大齿轮z=70，大齿轮的齿距p=6.28mm，则小齿轮的齿顶圆直径是（）A 、B、C、D、19、为消除负载突然减小时液压缸产生前冲现象，可以设置在液压缸回油路上，产生背压的液压控制阀是（）A、减压阀B、溢流阀C、顺序阀D、调速阀20、表示塑性力学性能指标的符号是（）A、R B、C、D、21、下列四种金属材料中含碳量最低的是（）A 、B、C、D、22、可用于批量生产垫片、螺母等标准件的金属材料是（）A、B、C、D、QT200-40023、机床床身一般采用灰铸铁制造，是因为灰铸铁具有（）A、高硬度和高耐磨性B 、良好的塑性和韧性C、较好的综合力学性能D、良好的消振性24、钻削直径大于的孔，一般要分两次进行钻削，第一次钻削使用的钻头直径是（）A、0.1～0.2倍孔径B、0.3～0.4倍孔径C、0.5～0.7倍孔径D、0.8～0.9倍孔径25、既可以划线也可以找正的钳工划线工具是（）A、弹簧划针B、划线盘C、卡钳D、划线方箱26、在电路中能够实现传输电能的是（）A、电源B、负载C、连接导线D、控制装置27、一个五色环电阻，各色环的颜色依次为棕、橙、红、紫、黄，则该电阻的阻值是（）A、472Ω±1%B、4.72kΩ±1%C、47.2kΩ±1%D、472kΩ±1%28、如图所示，已知R=R=R=R=6Ω，则a、b两端的等效电阻R是（ ）A、3ΩB、6ΩC、12ΩD、24Ω29、如图所示，根据RLC串联电路端电压和总电流的矢量图，说明该电路的性质是（）A、电阻性B、电感性C、电容性D、纯电容30、用电压表测得某有源二端网络的端电压是0，说明（）A、外电路短路B、外电路断路C、电源的内阻是0D、外电路上的电流比较小31、同频率的三个正弦交流电流i、i和i，已知I=I=I，且i+i+i=0，则它们之间的相位关系是（）2m1234ab123123123A、同相B、互差30°C、互差60°D、互差120°32、有一瓷介电容器标有“102”的字样，说明该电容器的容量是（）A、B、C、102μF D、1000μF33、判断导体做切割磁感线运动产生感应电流的方向，用的是（）A、安培定则B、左手定则C、右手定则D、楞次定律34、一只电阻为8Ω的扬声器，需要把电阻提高到800Ω才可以接入半导体收音机的输出端，为了实现这一阻抗匹配，采用的变压器的电压比是（）A、B、C、D、35、自耦变压器在接通电源之前，应将输出电压调至（ ）A、B、中间数值C、所需数值D、最大数值36、关于安全用电知识，描述正确的是（）A、380/220V的中性点接地的三相四线制供电系统中，可以采用保护接地B、电源相线可直接接入灯具，开关控制零线C、带电设备着火时，应使用干粉灭火器、二氧化碳灭火器、泡沫灭火器等灭水D、避雷线主要用来保护露天的变配电设备、建筑物和构筑物37、如图所示，时间继电器延时断开的动断触点的图形符号是（）A、B、C、D、38、如图所示，不允许空载和轻载运行的直流电动机类型是（）A、B、C、D 、39、Y-180M-2型三相异步电动机，额定频率为50Hz ，则额定状态下运行时的旋转磁场的同步转速是（ ）A 、3000r/minB 、2940r/minC 、1800r/minD 、1500r/min40、关于钳形电流表的使用，描述正确的是（ ）A 、用钳形电流表测量小电流时，应把导线多绕几圈放进钳口，读数即为导线的电流B 、钳形电流表在改变量程时，应将导线从钳口中取出再改变C 、钳形电流表将量程开关置于电流的最高挡位时，可以测量裸导线的电流D 、钳形电流表在测量电流时，应断开电路进行测量41、在正反转控制电路中，起欠压保护作用的器件是（ ）A 、交流接触器B 、熔断器C 、热继电器D 、电源开关42、PNP 三极管处于放大状态时，各极电位关系是（ ）A 、V >V >V B 、V >V >V C 、V >V >V D 、V >V >V 43、如图所示，X0启动后，M2产生的脉冲周期是（ ）A、B 、C 、D、44、如图所示，二极管为一般硅管，a 点的电位是（ ）A 、-0.7VB 、+4VC 、D 、+0.7V45、三菱FR-E740变频器在多段速频率操作时，若选择速度10运行，则输入端子RL 、RM、RH 、REX 的状态是（）A、B 、C 、D 、46、某三极管的P =100mW ，I =200mA ，U =10V ，可以使该三极管正常工作的参数是（ ）A 、U =8V ，I =10mA B 、U =2V ，I =40mA C 、U =6V ，I =20mAD 、U =18V ，I =6mAC B EB C EB E CE B CCM CM （BR ）CEO CE C CE C CE C CE C47、关于示波器的使用，正确的是（）A 、要调节波形垂直幅度，使用Y 轴增幅旋钮B 、当示波器的输入灵敏度选择开关置于0.5V/div ，被测正弦信号经10:1探极接入，若峰点距离为4格，则电压峰峰值为2VC 、在输入信号频率较高时，实现双踪显示应选择“断续”的显示方式D 、示波器的探头衰减开关改变的是X 、Y 轴量48、理想集成运放的差模输入电阻R 和差模输出电阻R 的理想参数是（ ）A 、0，0B 、∞，0C 、0，∞D 、∞，∞49、在多级放大电路中，静态工作点相互影响的耦合方式是（ ）A 、阻容耦合B 、变压器耦合C 、直接耦合D 、电容耦合50、如图所示，逻辑电路中Y 的值是（）A、B 、C 、D 、51、如图(a)所示为某简易机床的液压传动系统。

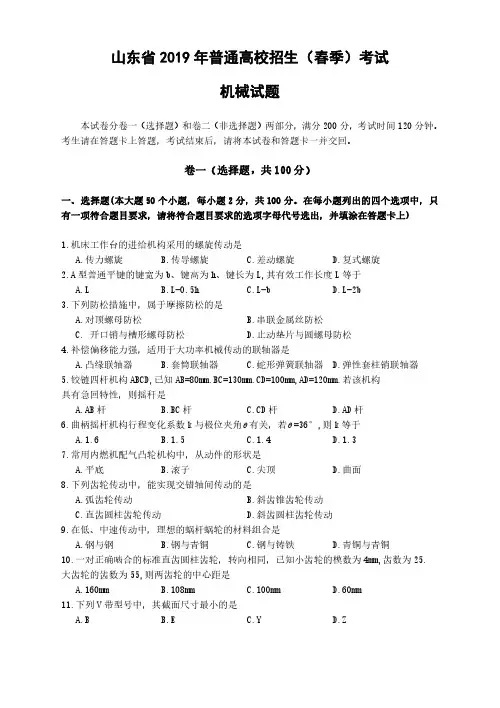

山东省2019年普通高校招生(春季)考试机械类专业知识试题本试卷分卷一(选择题)和卷二(非选择题)两部分,满分200分,考试时间120分钟㊂考生请在答题卡上答题,考试结束后,请将本试卷和答题卡一并交回㊂卷一(选择题共100分)一㊁选择题(本大题50个小题,每小题2分,共100分㊂在每小题列出的四个选项中,只有一项符合题目要求,请将符合题目要求的选项字母代号选出,并填涂在答题卡上)1.机床工作台的进给机构采用的螺旋传动是()A.传力螺旋B.传导螺旋C.差动螺旋D.复式螺旋2.A型普通平键的键宽为b㊁健高为h㊁键长为L,其有效工作长度l等于()A.LB.L-0.5bC.L-bD.L-2b3.下列防松措施中,属于摩擦防松的是()A.对顶螺母防松B.串联金属丝防松C.开口销与槽形螺母防松D.止动垫片与圆螺母防松4.补偿偏移能力强,适用于大功率机械传动的联轴器是()A.凸缘联轴器B.套筒联轴器C.蛇形弹簧联轴器D.弹性套柱销联轴器5.铰链四杆机构A B C D,已知A B=80mm,B C=130mm,C D=100mm,A D=120mm,若该机构具有急回特性,则摇杆是()A.A B杆B.B C杆C.C D杆D.A D杆6.曲柄摇杆机构行程变化系数k与极位夹角θ有关,若θ=36ʎ,则k等于()A.1.6B.1.5C.1.4D.1.37.常用内燃机配气凸轮机构中,从动件的形状是()A.平底B.滚子C.尖顶D.曲面8.下列齿轮传动中,能实现交错轴间传动的是()A.弧齿轮传动B.斜齿锥齿轮传动C.直齿圆柱齿轮传动D.斜齿圆柱齿轮传动9.在低㊁中速传动中,理想的蜗杆蜗轮的材料组合是()A.钢与钢B.钢与青铜C.钢与铸铁D.青铜与青铜10.一对正确啮合的标准直齿圆柱齿轮,转向相同,已知小齿轮的模数为4mm,齿数为25,大齿轮的齿数为55,则两齿轮的中心距是() A.160mm B.108mm C.100mm D.60mm11.下列V带型号中,其截面尺寸最小的是()A.BB.EC.YD.Z2.在阶梯轴上设计退刀槽的目的是()A.为减少应力集中B.满足加工工艺要求C.对轴上零件周向定位D.对轴上零件轴向定位13.为保证润滑油引入并均匀分布在轴颈上,油沟应设在()A.轴瓦端部B.上轴瓦承载区C.下轴瓦承载区D.上轴瓦非承载区14.采用热装法安装滚动轴承时,应将温度控制在()A.80ħ~90ħB.100ħ~110ħC.120ħ~130ħD.140ħ~150ħ15.对于润滑点密集㊁负荷较大㊁转速较高的机械设备,常采用的润滑方法是()A.滴油润滑B.油环润滑C.喷油润滑D.压力强制润滑16.气压传动系统中,气源三联件包括()A.干燥器㊁油雾器和溢流阀B.干燥器㊁贮气罐和安全阀C.压力表㊁贮气罐和顺序阀D.空气过滤器㊁油雾器和减压阀17.下列滑阀机能中,能实现液压缸双向锁紧和液压泵卸荷的是()A.H型B.M型C.O型D.P型18.下列划线工具中,不能与划针配合使用的是()A.钢直尺B.直角尺C.划线角度规D.高度游标卡尺19.锯削以下工件时,应选择粗齿锯条的是()A.软棒料B.硬棒料C.软材料薄板D.硬材料薄管20.下列锉刀中,其规格不是用锉身长度表示的是()A.平锉B.圆锉C.三角锉D.半圆锉21.钻削加工中,不符合安全文明操作规程的是()A.在开车状态下使用量具对工件进行测量B.停车时应让主轴自然停止,严禁用手制动C.清除切屑时不能用嘴吹和用手拉,要用毛刷清扫D.开动钻床前,应检查钻夹头钥匙或斜铁是否插在钻床主轴上22.铰孔是孔的精加工方法之一,但是不能提高孔的()A.位置精度B.尺寸精度C.形状精度D.表面粗糙度23.套螺纹时,圆杆直径等于()A.外螺纹大径+0.13PB.外螺纹大径-0.15PC.外螺纹大径+0.15PD.外螺纹大径-0.13P24.下列符号中,用来表示塑性力学性能指标的是()A.R e LB.KC.ZD.R m25.下列金属材料牌号中,不代表最低抗拉强度的是()A.Q235A中的 235B.H T350中的 350C.Q T40015中的 400D.Z G230450中的 45026.对质量要求高的合金钢铸锭㊁铸件和锻坯,常采用的热处理工艺是( )A.正火B .球化退火C .完全退火 D.均匀化退火27.对于尺寸公差带,代号为A~H 的基本偏差是( )A.上极限偏差,正值B .上极限偏差,负值C .下极限偏差,正值 D.下极限偏差,负值28.孔的下极限偏差是( )A.e sB .e iC .E SD.E I29.35+0.039 0孔与35-0.009-0.034的轴相配合,配合后的最小间隙是( )A.+0.009mm B .+0.03mm C .+0.034mmD.+0.073mm30.下列表示方向公差符号的是()31.为测量形状复杂的表面,并适用于计算机进行数据处理,采用的检测原则是( )A.测量跳动原则B .测量坐标值原则C .测量特征参数原则 D.控制实效边界原则32.在金属切削机床型号中,表示机床的规格大小和工作能力的是( )A.通用特性代号B .机床的主参数C .结构特性代号 D.重大改进顺序号33.下列金属切削机床中,主运动不是旋转运动的是( )A.车床B .铣床C .钻床 D.刨床34.需在Z 4012型钻床上钻削6mm 通孔,钢板厚度为5mm ,背吃刀量是( )A.2mmB .3mmC .5mmD.6mm 35.下列焊接方法中,属于压焊的是( )A.气焊B .埋弧焊C .激光焊 D.电阻焊36.正弦交流电流i =52s i n 31.4t -π6æèçöø÷A ,下列描述正确的是( )A.有效值是52A B .初相位是-π6C .周期是0.02s D.频率是50H z37.图11所示,当滑动变阻器触头向下滑动时,灯H L 1㊁H L 2亮度变化是( )A.H L 1㊁H L 2均变亮B .H L 1㊁H L 2均变暗C .H L 1变亮,H L 2变暗D.H L 1变暗,H L 2变亮38.图12所示电路中,节点㊁支路㊁网孔数分别是( )A.3㊁4㊁5B .4㊁5㊁6C .4㊁6㊁3D.6㊁5㊁4图11图12图1339.图13所示,当导线中通入电流时,小磁针N极偏转的方向是()A.垂直纸面向里B.垂直纸面向外C.平行纸面向上D.平行纸面向下40.三相四线制线路中任意两线间的电压,U23=U24=380V,U12=220V,则中性线是()A.1号线B.2号线C.3号线D.4号线41.用于整流的二极管是()A.2A K4B.2A P9C.2C Z14FD.2C W20A42.用指针式万用表的电阻挡检测二极管引脚极性及其好坏,应选择的电阻挡是()A.Rˑ1挡B.Rˑ10挡C.Rˑ100挡D.Rˑ10k挡43.三相异步电动机的定子绕组通入三相对称交流电,在气隙中产生的磁场是()A.脉动磁场B.恒定磁场C.水久磁场D.旋转磁场44.电动机铭牌上标有 220/380V ㊁ Δ/Y ,采用YΔ降压起动时,绕组两端电压为()A.127VB.220VC.311VD.380V45.普通车床上的照明变压器是()A.380V/220VB.380V/36VC.220V/36VD.36V/220V46.下列说法不符合机械制图基本规定的是()A.尺寸标注时,角度的尺寸数字一律水平书写B.用尺规绘图时,图样中的汉字应书写成仿宋体C.图纸的基本幅面中最小的为A4幅面,最大的为A0幅面D.标题栏一般位于图纸右下角,标题栏中的文字方向为看图方向47.下列关于机件表示法的叙述中,不符合机械制图标准的是()A.视图主要用于表达机件外部结构形状B.视图分为基本视图㊁向视图㊁局部视图和斜视图四种C.局部放大图可画成视图,也可画成剖视图,但必须用放大比例绘制D.根据剖切范围的大小,剖视图可分为全剖视图㊁半剖视图和局部剖视图48.针对组合体而言,下列说法错误的是()A.组合体的组合形式有叠加型㊁切割型和综合型三种B.组合体中形体的相邻表面之间可能形成共面㊁相切或相交三种特殊关系C.组合体应标注各部分定形尺寸㊁定位尺寸和总体尺寸,相贯线上也应标注定形尺寸D.读组合体视图时,运用形体分析法把几个视图联系起来读图,分析各部分的形状和相对位置及连接关系,综合想象物体的形状49.一基本体在主视图上的投影为长方形,在左视图上的投影为等腰三角形,则该基本体是() A.长方体B.三棱锥C.回转体 D.三棱柱50.下列画法中,不符合机械图样特殊表示法的是()A.用全剖视图表达内外螺纹旋合时,旋合部分的内螺纹画法与旋合前的画法一致B.在两直齿圆柱齿轮啮合的全剖视图中,啮合区内一个齿轮的齿顶线画成虚线C.螺纹紧固件的连接画法中,当剖切平面通过螺杆的轴线时,螺栓,螺柱㊁螺钉以及螺母㊁垫圈等均按视图绘制D.在普通平键链接的断面图中,键与键槽的两个侧面配合,只画一条线㊂键的顶面与轮毂键槽的底面之间间隙很小,可采用夸大画法,画两条线卷二(非选择题共100分)二㊁简答作图题(本大题8个小题,共50分)1.(本小题5分)图21为电动机点动与连续运行控制电路原理图㊂将电器的文字符号及导线补画完整㊂图212.(本小题6分)图22为某车床的液压传动系统原理图,能够实现两缸顺序动作,阀1的调定压力为4M P a,阀2的调定压力为2M P a㊂看懂原理图,完成下列问题:(1)在虚线框内补画单向变量泵㊂(2)写出阀1㊁阀2的名称㊂(3)当1Y A通电时,写出两缸的动作顺序㊂(4)写出阀1的开启条件㊂图223.(本小题5分)加工一批齿轮,现有的金属材料牌号是:08㊁45㊁20C r㊁C r WM n㊂回答下列问题:(1)加工变速齿轮,应选择的金属材料牌号是哪一个?(2)上述金属材料牌号中,硬度最高和最低的分别是哪一个?(3)变速齿轮在粗加工之前为改善切削加工性能,应采用哪一种热处理工艺?(4)加工传动齿轮,应选择的金属材料牌号是哪一个?4.(本小题6分)图23为一轴的尺寸公差带图,回答下列问题:(1)轴的实际尺寸为45.022mm,则实际偏差是多少?判断该轴是否合格㊂(2)若此轴与45+0.0390的孔相配合,则该组配合属于哪种配合制?(3)该轴的极限尺寸是多少?图23 5.(本小题8分)制作一批图24所示的六角螺母,毛坯采用车削加工后直径为32ʃ0.02mm㊁厚度为12ʃ0.1mm的圆钢㊂回答下列问题:(1)使用万能分度头进行划线时,分度头的手柄在分度盘中有66个孔的孔圈上,每次划线转6圈后再转多少个孔?(2)依次进行锯㊁锉加工时,正六方体表面的加工顺序应是1ң①ң3ң②ң2ң③,写出①㊁②㊁③所对应加工面的顺序号㊂(3)为保证基准面的平面度要求,加工时用什么方法进行检测?与刀口形直尺配合使用的量具是什么?(4)攻制M12螺纹,起攻时应选用哪一支丝锥?图246.(本小题5分)根据图2-5所给视图,绘制其正等轴测图㊂图257.(本小题5分)根据图26所给视图,绘制其全剖左视图㊂图268.(本小题10分)根据图27所示零件图,回答下列问题:图27(1)左视图中36圆柱孔的定位尺寸有哪两个?(2)按自左向右的排列顺序,写出零件表面A㊁B㊁C㊁D四个点在空间的位置㊂(3)根据图中标注的尺寸,按1ʒ2比例绘制该零件的右视图(只画可见轮廓线,铸造圆角省略不画)㊂三㊁分析计算题(本大题2个小题,共15分)1.(本小题5分)如图31所示,已知理想电源E,R1=R2=2Ω,R3=4Ω,U R3=16V㊂求:(1)电阻R1两端的电压U R1㊂(2)电阻R2消耗的功率P R2㊂(3)电源电动势E㊂图312.(本小题10分)图32为某一机构传动简图,电动机的转速n=960r/m i n,该传动系统中的齿轮均为标准齿轮,模数m=2.5mm,齿数如图所示㊂分析传动简图,回答下列问题:图32(1)齿条的移动速度有几种?(2)判断齿条的移动方向㊂(3)齿条的最大移动速度是多少?(计算时π取整数)(4)齿轮8的齿数是多少?(5)当齿轮5与齿轮7啮合时,主轴转一转,工作台移动的距离是多少?四㊁综合应用题(本大题3个小题,共35分)1.(本小题10分)图41所示的单相变压器中,1㊁2为一个绕组的两端,3㊁4为另一绕组的两端,1㊁2间接直流电源,3㊁4间接毫安表㊂完成下列问题:(1)变压器的工作原理是什么?(2)铁心所用的冷轧硅钢片的厚度是多少?(3)铜损耗和铁损耗有何关系时,变压器的效率最高?(4)当开关S闭合瞬间,毫安表指针正向偏转,则哪一端和1端为同名端?(5)理想变压器,原绕组线圈为500匝,副绕组线圈为100匣,当原绕组接220V交流电吋,副绕组输出的电压是多少?图412.(本小题15分)加工图42所示的阶梯轴㊂毛坯采用55ˑ238的棒料,粗㊁精加工分开,采用双顶尖装夹保证加工精度㊂完成下列问题:图42(1)将表41中括号内的工序内容填写在答题卡相应位置㊂表41 阶梯轴加工工艺卡片工序工种工步工序内容1下料55ˑ238棒料2热处理正火3车(1)三爪卡盘装夹,车端面,钻中心孔,(①)(2)调头装夹,车右端面,保总长,(②)(3)一夹一顶,粗车32㊁22外圆,粗车锥面(4)双顶尖装夹,精车50㊁32外圆㊁台阶,(③)(5)调头,双顶尖装夹,精车32㊁22外圆㊁台阶,精车锥面,(④),倒角,(⑤)4钳划出键槽加工线5铣铣键槽工序工种工步工序内容6热处理调质处理7检验检验入库(2)解释金属切削机床型号C A6140中 40 的含义㊂(3)精车阶梯轴时,切削用量中对表面粗糙度影响最大的是哪一个?(4)为保证加工精度,需在加工过程中使用测量工具进行测量㊂现提供:游标卡尺㊁千分尺㊁万能角度尺㊁螺纹环规㊁百分表和V形铁㊂根据所提供的测量工具,补全表格㊂测量项目测量工具直径尺寸同轴度锥度螺纹(5)零件左端轴尺寸32+0.042+0.017,其基本偏差代号为n,公差等级为7级,用公差带代号和偏差值的形式写出该尺寸㊂3.(本小题10分)图43所示蝴蝶阀是用于管道上截断气流的阀门装置,它是通过齿轮㊁齿条机构来控制阀门实现截流㊂当外力推动齿杆12左右移动时,与齿杆啮合的齿轮8带动阀杆4转动,使阀门3开启或关闭㊂根据蝴蝶阀装配图,完成下列问题:图43(1)74㊁44㊁16H8f8各是什么尺寸?(2)画出1号件阀体的仰视图(尺寸从图中量取,只画可见轮廓线,铸造圆角省略不画)㊂。
