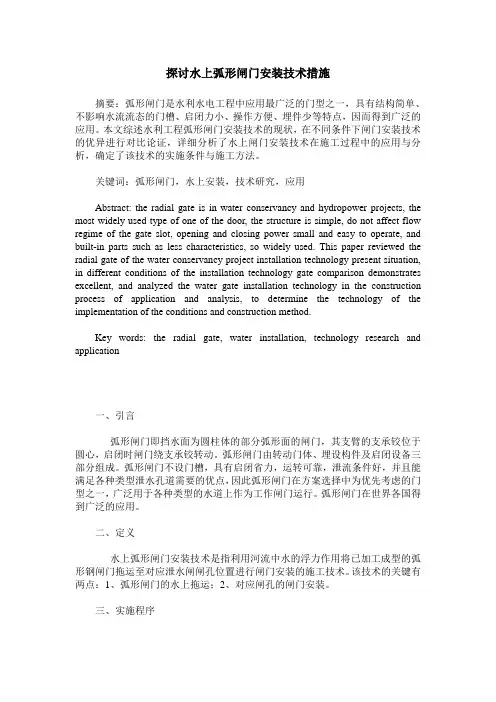

探讨水上弧形闸门安装技术措施摘要：弧形闸门是水利水电工程中应用最广泛的门型之一，具有结构简单、不影响水流流态的门槽、启闭力小、操作方便、埋件少等特点，因而得到广泛的应用。
本文综述水利工程弧形闸门安装技术的现状，在不同条件下闸门安装技术的优异进行对比论证，详细分析了水上闸门安装技术在施工过程中的应用与分析，确定了该技术的实施条件与施工方法。
关键词：弧形闸门，水上安装，技术研究，应用Abstract: the radial gate is in water conservancy and hydropower projects, the most widely used type of one of the door, the structure is simple, do not affect flow regime of the gate slot, opening and closing power small and easy to operate, and built-in parts such as less characteristics, so widely used. This paper reviewed the radial gate of the water conservancy project installation technology present situation, in different conditions of the installation technology gate comparison demonstrates excellent, and analyzed the water gate installation technology in the construction process of application and analysis, to determine the technology of the implementation of the conditions and construction method.Key words: the radial gate, water installation, technology research and application一、引言弧形闸门即挡水面为圆柱体的部分弧形面的闸门，其支臂的支承铰位于圆心，启闭时闸门绕支承铰转动。
弧形闸门安装过程一、弧形闸门简介弧形闸门是指挡水面为圆柱体的部分弧形面的闸门，由转动门体、埋设构件及启闭设备三部分组成。
其支臂的支承铰位于圆心，启闭时闸门绕支承铰转动，启闭力较小，水力学条件好，广泛用于各种类型的水道上作为工作闸门运行。
按门顶以上水位的深度分为露顶式。
水位不超过门顶称露顶式弧形闸门（也称表孔弧形闸门）。
双圆柱铰式弧形闸门。
弧形闸门安装过程中需要进行测量控制的部件包括：支承大梁、固定支铰、底坎、侧轨、启闭机。
二、弧形闸门的安装（一）、利用门叶侧面橡皮进行止水，安装顺序一般为：埋件安装（包括：固定支铰及启闭机机架安装，门体安装，启闭机安装，启闭机联门运行。
三、安装测量的准备安装测量前需选择精度和性能满足要求的全站仪（或经纬仪）和水准仪，并对全站仪的对中器、水准气泡（电子水准器）、视准轴误差C、指标差i等以及水准仪的指标差进行检测和校正。
校核土建结构图提供的坐标、高程、角度等数据与金属结构图提供的尺寸数据是否一致，统一测量放样和验收时需使用的起算参数，主要包括：支承大梁的里程、倾角和高程，弧门工作半径，侧轨的偏距和工作半径，以及支铰中心、底坎、侧轨和启闭机机架的里程和高程等。
四、起算点测量及控制网的布设与传递金属结构与机电设备安装需测设专用测量控制网或安装轴线与高程基点。
而对于金属结构安装的专用测量控制网中平面起算点和高程起算点，相对于邻近施工控制网点的精度要求与土建施工的要求相同。
安装测量控制网要求有较高的内部符合精度，而且主要控制轴线点在整个安装过程中应保持不变。
弧形闸门安装专用测量控制网平面和高程起算点测量可采用全站仪极坐标法或边角后方交会法，选择距离较近、通视条件良好的等级控制点进行。
根据选用仪器的标称精度估算待测起算点的平面点位精度和高程精度（《水电水利工程施工测量规范》DL/T5173-2003，附录G和附录H），以满足规范“相对于邻近等级控制点的点位（平面和高程）限差为±10mm”的要求。
大跨度弧形闸门精确安装施工工法大跨度弧形闸门精确安装施工工法一、前言大跨度弧形闸门是在水利工程中常见的一种控制水流的设备。
为了保证闸门的正常运行和有效控制水流，需采用精确安装施工工法。
这篇文章将介绍大跨度弧形闸门精确安装施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析等内容。
二、工法特点大跨度弧形闸门精确安装施工工法具有以下特点：1. 精确定位：通过测量、标定等手段，实现闸门的准确定位和对齐，保证其运动轨迹和操作规范。
2. 综合技术：涉及测量、机械加工、焊接、起重等多个工艺和技术，要求施工人员具有全面的技术能力。
3. 系统化施工：从前期准备到施工阶段再到后期调试，需要系统化的施工工序和协调配合。
4. 精细化控制：对施工精度有较高要求，需要掌握各个环节的关键控制点。
三、适应范围大跨度弧形闸门精确安装施工工法适用于各类大型水利工程中的弧形闸门安装，包括水库、河道、港口等工程。
四、工艺原理大跨度弧形闸门精确安装施工工法与实际工程之间的联系在于基于科学原理和实践经验，通过采取一系列的技术措施来确保闸门安装的稳定性和成功性。
主要包括以下几个方面：1. 测量与标定：通过测量闸门的尺寸、位置等参数，确定施工位置和安装要求。
2. 机械加工与制作：根据测量数据，采用机械加工方式对闸门进行制作，包括切割、焊接、磨削等工艺。
3. 起重与安装：采用合适的起重设备进行起吊和安装，确保闸门的位置与要求一致。
4. 调试与验收：在安装完成后，对闸门进行调试和验收，确保其运行正常、无漏水等问题。
五、施工工艺1. 前期准备：包括调查研究、材料准备、机械设备调试等。
2. 基础施工：进行闸门基础的浇筑、模板拆除等工作。
3. 机械加工与制作：根据设计要求和测量数据，进行闸门的机械加工和制作。
4. 闸门安装：使用合适的起重设备进行闸门的起吊、定位和安装。
5. 调试与验收：对安装完成的闸门进行调试和验收，确保其运行正常。
溢洪道弧门安装施工方案1．工程概况麦洛维水电站设置有2孔溢洪道，每孔溢洪道布置一扇弧门，门叶宽度15m。
弧形底坎中心高程为280.39m，弧门槽顶高程为303.00m，支铰中心高程位289.5m。
弧门安装使用布置在溢流坝顶的MQ1260门机进行吊装，其容量满足吊装要求。
弧门主要部件的吊装重量见下表：2．埋件安装埋件安装工艺流程见下图：2．1 安装准备工作在闸门埋件安装前，对各埋件逐件进行检查，根据施工图纸复测尺寸与施工图纸是否相符。
如有因运输、堆放或吊装等原因产生的变形、损伤，则需预先矫正合格。
对所有埋件进行防腐施工并验收合格后方可进行吊装。
检查各埋件二期混凝土槽内土建预埋钢筋的情况，不能影响埋件的安装。
2．2 控制点设置首先放出安装基准样点——孔口中心线、固定支座轴孔中心线、底坎中心线及控制高程点，基准样点误差应符合设计及规范要求。
2．3 底槛安装底槛安装时以放置的控制点为准，用千斤顶及调整螺栓等进行调正，合格后焊接固定。
要检查底槛面局部不平度、两端高程差以及工作面的倾斜度等项目。
2．4 侧轨安装侧轨安装主要控制工作面到孔口中心距离、局部平面度以及曲率半径，同时应监测两侧侧轨同一高度处的跨距。
侧轨安装时要通过已检查合格的支铰中心线进行调整和检测，减少测量误差。
2．5 铰座埋件安装铰座埋件分一期和二期埋件。
预埋螺杆与框架焊接成整体后做为一期埋件随混凝土浇筑安装。
安装铰座二期埋件时，先将调整螺杆和基础板按设计尺寸组成整体，将前后螺栓初步拧紧。
将基础板吊入安装位置，放在支架上，用花篮螺丝及千斤顶调整好中心位置、高程和角度后临时固定。
在左右2块基础板同心度及中心位置、高程和角度达到规范要求后，将调整螺杆焊接在预埋基础板上，进行加固，然后浇筑二期混凝土。
2．6 锁锭安装在已浇筑完混凝土的锁锭埋板上，安装弧门锁锭装置。
调整两侧锁锭轴的中心高程和位置合格后进行加固，浇筑二期混凝土。
3．门体安装所有部件在吊装前需防腐施工完成并检查合格。
弧形闸门安装安全作业指导书弧形闸门安装安全作业指导书一、前言弧形闸门是水利工程中用于调节水位、控制水流的一种重要设备，但在安装过程中面临着许多安全风险。
因此，本文主要为了指导弧形闸门的安装作业，减少事故的发生，保证施工人员的人身安全和设备的完整性，提供弧形闸门安装作业指导书。
二、安全准备1.施工前应做好周围环境的清理，清除杂物，增加安全通道。
2.确认水库水位、水流的情况，因地制宜策划安装时机。
3.施工前要对工程质量进行测量、核对、确认并记载下来，做到“三位一体”：质量计划制定、质量控制、工程质量检测。
4.工人要严格按照作业程序步骤进行作业，注意合理分工合作保证施工规范。
5.应购买必要的安全用品。
6.施工前要对施工现场建立标识和警示标志，保证工人的人身安全。
三、施工条件（一）工程地质与水文环境1.需要安装的弧形闸门的地理位置地势应当稳定，不存在山石滑落、泥石流等地质灾害。
2.水文环境符合施工条件，有完善的水文资料支持。
（二）安装设备1.施工设备应符合国家质量标准，提高设备安全性。
2.设备应经过验收，符合规定的强度、硬度等技术要求。
3.设备使用必须符合技术要求及操作规程，确保隔离、电气安全、动态机械安全等安全性能。
（三）劳动保护1.设备安装过程中，需要使用各种机械和工具，包括升降机、龙门吊、水泵、电锤、拖轮等，不论是设备还是作业者都应注意防护。
2.主要作业区和相关设备和设施都必须设置警示标志和安全标志牌。
四、施工步骤1.安装前，应先意识到施工现场的问题，并制定现场施工计划。
2.施工准备阶段，应配备必要的施工机具、起重机器和消防设备以及必要的安全防护设施。
工具、钳子、铁锤等等均要用好。
3.根据设计要求和弧形闸门申请表提供的基础平面图样，制定基础施工方案，并根据地形实际情况，规划施工方案。
4.进行弧形闸门的测量控制，根据设计要求，精确的调整弧形闸门的位置和安装。
5.进行弧形闸门的物理测验，核实和检验该设备满足设计要求。

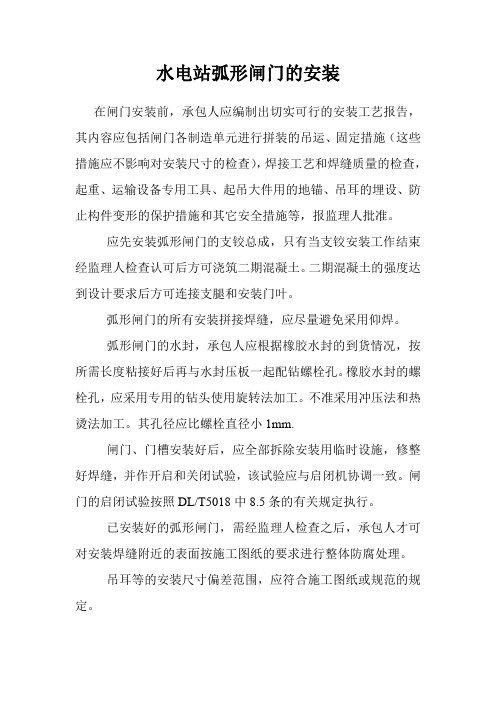

水电站弧形闸门的安装
在闸门安装前，承包人应编制出切实可行的安装工艺报告，其内容应包括闸门各制造单元进行拼装的吊运、固定措施（这些措施应不影响对安装尺寸的检查），焊接工艺和焊缝质量的检查，起重、运输设备专用工具、起吊大件用的地锚、吊耳的埋设、防止构件变形的保护措施和其它安全措施等，报监理人批准。
应先安装弧形闸门的支铰总成，只有当支铰安装工作结束经监理人检查认可后方可浇筑二期混凝土。
二期混凝土的强度达到设计要求后方可连接支腿和安装门叶。
弧形闸门的所有安装拼接焊缝，应尽量避免采用仰焊。
弧形闸门的水封，承包人应根据橡胶水封的到货情况，按所需长度粘接好后再与水封压板一起配钻螺栓孔。
橡胶水封的螺栓孔，应采用专用的钻头使用旋转法加工。
不准采用冲压法和热烫法加工。
其孔径应比螺栓直径小1mm.
闸门、门槽安装好后，应全部拆除安装用临时设施，修整好焊缝，并作开启和关闭试验，该试验应与启闭机协调一致。
闸门的启闭试验按照DL/T5018中8.5条的有关规定执行。
已安装好的弧形闸门，需经监理人检查之后，承包人才可对安装焊缝附近的表面按施工图纸的要求进行整体防腐处理。
吊耳等的安装尺寸偏差范围，应符合施工图纸或规范的规定。
弧形闸门安装指导书弧形闸门安装指导书⒈介绍本安装指导书旨在为安装弧形闸门提供详细的指导和操作步骤。
请严格按照指导书中的步骤进行操作，以确保安装过程顺利进行。
⒉安装前准备⑴确认安装位置：确认弧形闸门的安装位置并测量尺寸，确保位置符合设计要求。
⑵确保水位正常：确保安装位置的水位正常并处于可操作的范围内。
⑶准备所需工具：准备安装所需的工具和设备，如扳手、扩展螺栓等。
⒊安装步骤⑴清理安装位置：清理安装位置，确保没有杂物或障碍物影响安装。
⑵安装基础：根据设计要求，进行基础的准备工作，如挖坑、浇筑混凝土等。
⑶安装弧形闸门：将弧形闸门部件逐个安装到基础上，并根据设计要求进行固定。
⑷连接控制系统：根据控制系统的要求，将弧形闸门与控制系统进行连接。
⒋现场测试⑴测试闸门运行：确保安装的弧形闸门可以正常打开和关闭，并能够达到设计要求的流量调节。
⑵测试控制系统：测试控制系统的功能，确保闸门可以通过控制系统进行远程操作。
⑶检查闸门密封性：进行密封性测试，确保闸门的密封性能符合要求。
⒌安装完毕⑴清理施工现场：将施工现场清理干净，清除所有杂物和废料。
⑵编制安装记录：记录安装过程中的关键步骤和数据，并保存备份。
⑶形成安装报告：编制安装报告，包括闸门的安装情况、测试结果和建议维护措施。
附件：⒈安装示意图⒉设备清单⒊控制系统连接图法律名词及注释：⒈弧形闸门：一种用于调节水流的设备，具有弧形门体和控制系统。
⒉基础：安装弧形闸门的基础结构，通常为混凝土基座。
⒊控制系统：用于控制弧形闸门开关和调节流量的系统。
⒋密封性：指弧形闸门正常关闭后，不会发生泄漏或渗水现象。
大型弧形钢闸门安装施工工法1、 前言弧形钢闸门是现代水利水电工程中使用较多的门型之一，它具有闸门门叶较轻、启闭力小且运行速度快、操作灵活、运转安全的特点，同时它所对应的闸墩高度和厚度也较小，是众多的闸门中最为经济的一种门型.虽然弧形钢闸门在水利水电工程中被广泛采用，但其结构上比平面钢闸门复杂，特别是大型弧形钢闸门,受运输条件、安装场地的限制较大，其安装施工也较为困难.在云南昭通鲁甸县洪石岩水电站建设中，大坝拦水堰设计由5孔大型弧形钢闸门承当蓄水和泄洪的功能,弧门孔口尺寸为14.0m ×11.0m ， 设计水头11。
0m ，闸门单重78t ，总重量390t 。
闸门设计为斜支臂、圆柱铰球面轴承连接，采用单缸双作用液压启闭机操作运行.本文结合该工程弧形钢闸门的安装施工成功实践，对施工中所采取的各种技术、工艺措施及施工过程进行分析、整理，形成本工法.2、工法特点由于大型弧形钢闸门门体尺寸大,并受运输条件、安装场地的限制,本工法充分利用安装现场的施工场地,在混凝土闸墩上部合理布置起重锚点,采用卷扬机组对弧形钢闸门及附件进行分节、分组安装施工，弧形钢闸门门叶采用在闸室里安装位置分节段竖式安装施工。
3、 适用范围适用于水利水电工程中的露顶式、潜孔式及其他大型弧形钢闸门的现场安装施工,液压启闭机操作运行。
4、 工艺原理将预拼合格后的弧形钢闸门分节拆分后从泄洪孔道上、下游反弧段拖运至安装部位，采用卷扬机组通过预埋在闸室侧墙和顶部的预埋件，用卷扬机及滑 车组对弧形钢闸门门叶、支铰座、支臂、 油缸等进行安装施工.分节段的闸门门 叶采用在闸里自下往上的竖式安装施工,并用临时钢支撑焊接加固.见图4.1图4。
1 弧形钢闸门安装施工示意图5、 施工工艺流程及操作要点5.1 施工工艺流程5。
2 操作要点5。
2。
1 施工准备工作1、组织施工人员熟悉安装图纸与质量要求，进行施工技术交底、会审图纸，熟悉设备说明书、了解设计意图、消化各种技术资料;配备各种专业技术人员，对工人进行操作训练,制定并优化施工方案等.2、 对于分节制作的弧形闸门．要求制造厂家在出厂前进行整体预拼装，对到货设备及其零部件根据台同文件进行认真的清点,检查其出厂台格证、闸门制造验收资料和原材料的质量台格证．3、检查门槽中的模板等杂物是否清理干净，一、二期混凝上结合面是否全部凿毛．一期门槽部位的混凝土断面尺寸是否合格．有无偏移等.4、搭设施工脚手架及安装防护设施，布置起吊运输设备、电缆、电焊机等.5、设置测量控制点，放闸室轴线、统一边线、放底坎高程、里程线;侧轨的半径线（两侧至少各3条);找准支铰轴的中心座标点等，并反复核对铰座、底槛和侧轨的中心、高程和里程，清除误差.5.2。
莲花台水电站大坝溢洪道弧型闸门安装专项方案一、概述陕西商南县莲花台水电站是丹江干流梯级开发项目的龙头电站，位于陕西省商南县湘河镇莲花台村上游1.0公里处，距商南县城51公里，距西安市270公里，是丹江干流在陕西省商南县境内的第二个梯级水电站。
电站坝址位于陕西省商南县湘河镇莲花台村，电站枢纽建筑物主要包括拦河坝、引水系统、厂房及开关站等，拦河坝为碾压砼重力坝，最大坝高72.9米，采用溢流表孔泄洪。
本工程表孔溢流坝段弧型闸门共设5孔，门叶尺寸12×19m，闸门主要采用低合金Q345C 钢材制作，单孔总重量169.8t.为便于运输及安装时吊装作业，门叶分七节制作，最大尺寸为12×3.3m，单节最大重量为第三节和第七节（水平主梁节）16.3t。
其单孔弧型闸门装配运输单元见下表。
单孔弧型闸门装配运输单元表二、弧形闸门安装技术要求弧形闸门的安装，应按施工图纸的规定及《水利水电工程钢闸门制造、安装及验收规范DL-5018-2004》等规范进行。
2.1弧形闸门的安装本项目弧形闸门的安装，其偏差除应按施工图纸的规定及《水利水电工程钢闸门制造、安装及验收规范DL-5018-2004》等规范进行，并应符合下列要求：弧门整体组装示意图①支臂中心至门叶中心距离l2(在支臂开口处)的允许偏差为±1.5mm 。
②支臂与主梁组合处的中心至支臂与铰链组合处的中心对角线相对差12D D - 应不大于3.0mm 。
③在上、下两臂柱夹角平分线的垂直剖面上，上、下臂柱侧面的位置度公差C ＝33l l '-，应不大于5.0mm 。
④铰链轴孔中心至面板外缘的半径R 的偏差±7.0mm ，两侧相对差应不大于5.0mm ； ⑤臂柱两端与门叶、铰链连接板组合面之间应平整密贴，接触面应不少于75％；连接螺栓紧固后，用0.3mm 塞尺检查，连续可插入部位应不大于100mm ，累计长度应不大于周长的75％；极少数点的最大间隙应不大于0.8mm 。
弧形闸门安装指导书一、前言弧形闸门是一种常见的水利工程设备，广泛应用于河流、湖泊、水库等水域中，用于控制水位、调节水流。
本文档将为您提供一份详细的弧形闸门安装指导书，帮助您正确安装和调试弧形闸门，确保其正常运行。
二、安装准备工作1. 安全防护：在进行任何安装工作之前，务必注意安全。
佩戴安全帽、安全鞋等必要的个人防护装备，并确保您和团队成员了解相关安全操作规程。
2. 工具准备：确保拥有所需的工具和设备，例如：扳手、螺丝刀、量具、焊接设备等。
根据实际需要，也可能需要使用吊车、吊装设备等。
3. 施工图纸：事先准备好相关的施工图纸和设计文件，确保对弧形闸门的安装有充分的了解。
三、弧形闸门安装步骤1. 基础施工：按照施工图纸的要求，在所选位置进行基础施工。
确保基础的平整度和承重能力。
2. 安装支架：将闸门支架固定在基础上，确保其稳固。
支架的型号和尺寸应根据设计要求选择。
3. 安装主体：将弧形闸门的主体部分安装在支架上。
根据施工图纸中的要求，使用螺栓和螺母将闸门与支架连接紧密。
4. 调试工作：完成主体安装后，进行闸门的调试工作。
确保闸门能够自由开闭、操作灵活，并符合设计要求。
5. 密封处理：根据需要，在闸门的接缝处进行密封处理，以确保闸门安装后的水密性。
四、安全注意事项1. 安全操作：在安装过程中，要严格按照操作规程进行操作，并确保团队成员具备相关的安全知识和技能。
2. 严禁超载：在进行吊装和安装过程中，严禁超过设备的承载能力，以免发生安全事故。
3. 定期检查：安装完成后，定期检查弧形闸门及其相关设备的运行状况和安全性能。
如发现问题及时处理，以确保设备的长期稳定运行。
4. 警示标志：安装完毕后，要设置明显的警示标志，以提醒周围人员注意闸门的存在。
五、总结本文档提供了一份弧形闸门安装指导书，详细介绍了安装准备工作、安装步骤和安全注意事项。
在进行弧形闸门安装时，请务必按照本指导书进行操作，并确保安全。
如有任何疑问或需要更多详细信息，请咨询相关专业人士。
目录第一章概述-----------------------------------------------------------------2第二章施工组织-----------------------------------------------------------2第三章施工进度计划-----------------------------------------------------5第四章主要施工方案-----------------------------------------------------7第五章质量管理-----------------------------------------------------------19第六章安全文明生产及环境保护--------------------------------------22第七章安装期间的防汛措施--------------------------------------------28第八章协调与配合--------------------------------------------------------30金属结构安装施工方案第一章概述1.1工程概况：1.2安装工作范围：本合同项目要求承包人完成下列安装内容：1、弧形工作闸门及埋件共4孔；2、与上述设备配套的相关设备的联合调试及试运行。
第二章施工组织2.1概述为确保本工程弧形工作闸门及埋件安装任务的顺利进行以及保证产品的安装质量,本项任务由天津水利工程有限公司本工程工程项目经理部安装队完成。
项目部安装队施工组织机构下设安装班、起重班、焊接班、电工班。
2.2施工组织机构2.2.1 主要施工负责人(表2-1)表2-1：主要施工负责人2.3 劳动力计划根据工程量及工程进度要求，项目部为本项安装工作配备主要施工人员见表2-2。
表2-2：劳动力计划表2.4施工场地规划施工现场布置遵循安全、有序、施工干扰少且便于施工等原则。
弧形闸门安装安全作业指导书弧形闸门安装安全作业指导书1：弧形闸门安装前准备1.1 确定安装地点- 根据实际需要确定安装弧形闸门的地点，考虑水流、土质等因素。
1.2 查看施工图纸- 仔细研读弧形闸门的施工图纸，了解安装细节和要求。
1.3 确定安装时间和人员- 根据施工进度和安全考虑，确定安装时间，并安排合适的人员。
2：弧形闸门安装步骤2.1 施工现场准备- 清理施工现场，确保没有障碍物。
- 搭建安全临时围栏，限制非工作人员进入施工区域。
- 检查安装设备和工具的完整性和可靠性。
2.2 进行基础施工- 按照施工图纸的要求进行基础的浇筑和固定。
- 确保基础的稳固和可靠。
2.3 安装主体结构- 根据设备要求，进行主体结构的组装和安装。
- 使用合适的工具和设备，确保结构的平稳和牢固。
2.4 进行连接和调试- 连接弧形闸门和控制系统，确保其正常工作和操作。
- 进行功能调试和检查，确保闸门的开启和关闭正常。
2.5 安全检查和测试- 安装完成后，进行全面的安全检查和测试。
- 检查闸门的密封性、防漏性等安全要求。
2.6 编写安装报告- 根据安装过程和结果，编写详细的安装报告。
3：安全注意事项3.1 注意施工现场安全- 搭建安全临时围栏，限制非工作人员进入施工区域。
- 使用防护设备，如安全帽、防护鞋等。
3.2 注意设备的操作规范- 严格按照设备操作规范进行操作。
- 禁止私自改动设备，必要时请联系专业人员。
3.3 注意设备维护和保养- 定期检查设备的磨损和损坏情况。
- 及时清理设备周围的杂物和积水。
附件：施工图纸、安装报告法律名词及注释：1：《劳动法》：国家规定工人工作时间、休假、工资支付等劳动关系方面的法律。
2：《安全生产法》：国家规定生产过程中的安全管理和责任分工等法律。
弧形钢制闸门安装和调试弧形钢制闸门是挡水面为圆柱体的部分弧形面的钢制闸门。
其支臂的支承铰位于圆心，启闭时闸门绕支承铰转动。
弧形钢制闸门的安装：(1)弧形钢制闸门及其门槽埋设件的安装，必须严格按照施工图纸的规定安装。
(2)弧形钢制闸门的埋件安装，必须符合DL/T5018-94中相关的规定。
(3)弧形钢制闸门及其铰座的安装，应符合DL/175018-94中相关的规定。
(4)开始进行安装时，应首先安装闸门支铰座或支铰总成。
安装好以后，需检查无误，才能对支铰座的二期混凝土进行浇注。
二期混凝土的强度一定要达到施工图纸的要求，然后保证左右铰座中心孔同心度符合相关规定，才能连接其支臂和支铰座。
(5)将闸门面板拼装完成，用样板检查其弧面的准确性。
样板弦长不得小于1.5m。
检查结果符合施工图纸要求后方能进行安装焊缝的焊接。
(6)对于安装焊缝的焊接，要尽量避免仰焊，实在不能避免的话，必须找技术够格的专业焊工进行仰焊。
(7)闸门的水封装置安装允许有偏差，水封橡皮的质量要求必须符合相关规定。
安装时，先把橡皮按需要的长度连接好，再与水封压板一起配钻螺栓孔。
橡胶水封的螺栓孔加工方法，要采用专用钻头使用旋转法，不可以采用冲压法和热烫法加工。
其孔径应比螺栓直径小1mm。
(8)闸门安装完成以后，要拆除全部临时焊件，修整好焊缝，清理掉埋件表面和门叶上的杂物，在各转动部位按施工图纸要求灌注润滑脂。
(9)弧形钢制闸门及埋件经检查合格后，后进行涂装修补工作。
闸门安装完毕后，对弧形闸门进行以下项目的试验和检查：(1)无水情况下全行程启闭试验。
检查支铰转动情况，启闭过程要做到平稳无卡阻、水封橡皮无损伤。
在整个试验的全过程中，必须对水封橡皮与不锈钢水封座板的接触面采用清水冲淋润滑，以防损坏水封橡皮。
(2)采用膨胀式水封的闸门，应按施工图纸要求做压力腔密封试验。
不论何种水封型式，在闸门全关位置，水封橡皮无损伤，漏光检查合格，止水严密。
(3)动水启闭试验。
弧形闸门安装施工方案一、施工准备施工团队组建：组织专业的施工团队，包括闸门安装工人、机械操作手、质量检查员和安全监督员等。
设备材料准备：准备弧形闸门、吊装设备、安装工具、紧固件、密封材料等。
现场勘查：对施工现场进行详细勘查，了解地形地貌、水文条件、闸门安装位置等信息。
技术交底：对参与施工的人员进行技术交底，明确施工要求和注意事项。
二、闸门基础检查基础尺寸检查：确保闸门基础尺寸与设计要求一致，无变形、裂缝等缺陷。
基础平整度检查：检查基础表面是否平整，无杂物、积水等。
预留孔位检查：检查预留的螺栓孔、吊装孔等位置是否正确，尺寸是否合格。
三、闸门组装部件检查：检查闸门各部件是否完整，无损伤、变形等。
组装顺序：按照设计要求的顺序进行闸门组装，确保各部件连接紧密、牢固。
密封处理：对闸门密封面进行清洁处理，涂抹密封材料，确保密封性能。
四、闸门吊装吊装设备选择：根据闸门尺寸和重量选择合适的吊装设备。
吊装过程：在闸门上方设置吊装点，使用吊装设备将闸门平稳吊起，避免碰撞和振动。
定位安装：将闸门准确安装到预定位置，确保闸门与基础紧密结合。
五、闸门调试启闭调试：手动或自动启闭闸门，检查启闭是否顺畅，无卡阻现象。
密封性测试：在闸门关闭状态下进行密封性测试，确保闸门密封性能良好。
调整优化：根据调试结果对闸门进行调整优化，提高运行效率和使用寿命。
六、安全保障措施安全培训：对施工人员进行安全培训，提高安全意识。
现场安全标识：在施工现场设置明显的安全标识和警示标志。
安全监控：对施工现场进行安全监控，及时发现和处理安全隐患。
七、质量验收标准闸门尺寸精度：闸门尺寸应符合设计要求，误差在允许范围内。
密封性能：闸门关闭时应具有良好的密封性能，无渗漏现象。
启闭性能：闸门启闭应顺畅，无卡阻、迟滞等现象。
八、环境保护措施施工噪声控制：采取低噪声施工设备和工艺，减少对周围环境的噪声污染。
废弃物处理：对施工产生的废弃物进行分类处理，可回收的废弃物进行回收利用，不可回收的废弃物按照相关规定进行无害化处理。
大跨度弧形闸门精确安装施工工法大跨度弧形闸门精确安装施工工法一、前言大跨度弧形闸门在水利工程中起着重要的作用，保护着人类生活和财产安全。
然而，由于其特殊的结构和安装要求，大跨度弧形闸门的安装施工过程较为复杂。
为了确保施工过程的准确性和成功性，需要采取一种精确的安装施工工法。
本文将介绍一种适用于大跨度弧形闸门的精确安装施工工法，旨在为实际工程提供参考和指导。
二、工法特点该工法的特点是精确、高效、安全。
通过采用精确的施工工艺和技术措施，能够保证闸门的准确安装，并提高施工效率。
同时，该工法注重施工安全，确保施工过程中的安全风险得到控制。
三、适应范围该工法适用于大跨度弧形闸门的安装施工，无论是新建闸门还是闸门的维修和改造，均可采用该工法。
四、工艺原理通过对施工工法与实际工程之间的联系进行分析和解释，可以让读者了解该工法的理论依据和实际应用。
工艺原理主要包括以下几个方面：1. 通过详细的测量和成图，确定闸门的准确位置和尺寸。
2. 采用精确的施工工艺和技术措施，保证闸门的准确安装。
3. 根据闸门的特点和使用条件，确定适当的施工方法和步骤。
4. 加强与相关部门的沟通和协作，确保施工过程顺利进行。
五、施工工艺施工工艺应包括大跨度弧形闸门安装的各个阶段的详细描述，以便读者了解施工过程中的每一个细节。
施工工艺主要包括以下几个步骤：1. 地基处理：对闸门所在地基进行处理，确保地基的稳定和平整。
2. 基础施工：根据设计要求，在地基上建立闸门的基础，保证其稳固和可靠。
3. 闸门安装：根据闸门的尺寸和重量，采用适当的机具和设备进行装配和安装。
4. 调试和验收：在闸门安装完成后，进行调试和验收工作，确保闸门的性能符合设计要求。
六、劳动组织为保证施工工程的顺利进行，需要合理组织施工人员的工作。
劳动组织主要包括以下几个方面：1. 人员配备：根据施工计划，合理配备施工人员，确保施工人员的数量和素质满足施工要求。
2. 工作分配：根据施工工艺和施工步骤，对施工人员进行合理的工作分配，确保施工任务的顺利进行。
弧形闸门吊装施工方案弧形闸门是一种重要的水利工程设施，其吊装施工是整个工程建设的重要环节。
下面是一个关于弧形闸门吊装施工方案的700字的详细介绍：一、施工前的准备工作：在开始吊装施工之前，首先需要对施工现场进行准备工作。
这包括清理施工区域，确保施工区域的平整和干净，并进行环境保护措施。
同时，需要调查施工现场的地理条件和地质情况，确定吊装设备和吊装方案。
二、吊装设备的选择：根据弧形闸门的重量和尺寸，选择适当的吊装设备，如起重机、大型吊车等。
同时，确保吊装设备的安全运行和符合相关的技术标准。
三、吊装方案的确定：根据弧形闸门的尺寸、形状和吊装设备的性能，制定合理的吊装方案。
在制定方案时，应考虑以下几个方面：吊装高度、吊装点的选择、吊装速度、吊点间距的确定等。
四、材料和设备的准备：准备吊装所需的材料和设备，包括吊装索具、防滑垫板、吊装器具等。
同时，需要对吊装设备进行检查和维护，确保其在吊装过程中的正常运行和安全使用。
五、吊装过程的控制：在进行弧形闸门吊装施工时，需按照吊装方案和技术要求进行操作。
在实施过程中，需要对各个环节进行严格的控制：解体和拆除、吊装过程的监控、吊装速度的调整、重心的控制等。
六、风险评估和安全措施：在施工过程中，吊装工程涉及到大量的风险。
施工单位应根据实际情况进行风险评估，并制定相应的安全措施和应急预案。
同时，对施工人员进行必要的安全培训，确保工人的安全意识和安全技能。
七、施工质量的控制：在吊装施工过程中，需要对施工质量进行控制和监督，确保施工的质量和安全。
在吊装结束后，还需要对吊装设备进行检查和维护，确保其正常运行和安全使用。
八、施工记录和总结：在吊装施工结束后，需要及时记录和总结吊装过程中的相关信息，包括施工计划、实施情况、问题及解决方案等。
这些记录对于后续的工程建设和相关的工程评估具有重要的参考价值。
以上就是关于弧形闸门吊装施工方案的700字的详细介绍。
吊装施工是整个工程建设过程中的重要环节，需要严格按照各项要求和规定进行操作，确保施工质量和安全。
弧形闸门安装技术措施一、弧形闸门门叶安装（一）弧形闸门门叶安装工艺程序施工准备→测量控制点设置→支铰整体吊装、调整紧固→检查支臂吊装→支臂位置调整→门叶分节吊装→门叶、支臂连接→门叶接缝焊接→支臂接缝焊接→支臂连接安装、侧轮安装→弧门启闭试验→焊缝补焊，底、侧止水件安装→启闭试验→检查、验收→清理、油漆（二）弧形闸门门叶安装工艺1. 将已在制造厂组装出厂的支铰座运至其闸室工作平台，用汽车吊卸车并卧放在平台上，检查、清理支铰座并核对其尺寸及中心线，组装标记。
2. 利用汽车吊及千斤顶调整支铰座两装配面平行，同时用型钢可靠地临时固定。
3. 清扫、检查支铰座座板表面及螺栓，核对中心线及组装标记，上述工作完成后，用卸扣将吊具挂装在支铰座吊耳上，并将吊具另一端挂装在吊车吊钩上。
随后将支铰座起升离开地面，对吊具、吊车的可靠性、稳定性进行检查，确认无误后利用吊装吊具的可调吊索调整支铰座的倾角与门叶关闭状态下支铰座的倾角一致，然后将支铰座吊移至安装位置，利用吊车及可调吊索调整支铰座与支铰座座板的相对位置，将支铰座与座板相连的一端喂入座板上的螺栓内，随即将螺母拧入以稳定支铰座。
紧固支铰座装配面四个角上的螺母，使两组装面的间隙在2mm左右，用吊车及辅助千斤顶调整两组合面中心线与组装标记重合，正确后从中心向四周对称将全部螺母按规定的力矩拧紧固定铰座。
4. 支臂运至闸墩一侧底平台上，用吊具分别将其吊装就位在用型钢搭设的支臂组装临时平台上各支臂段的中心位置。
先进行下支臂与支臂头的组装，用千斤顶调整其底板中心及各支臂中心与组装平台上的大样中心线重合，且支臂头调整水平并垫实，并在支臂头四周焊接定位挡板将其临时固定，然后调整下支臂与支臂头接口的对接缝，调整下支臂中心线与平台上的大样中心重合，且接口处中心及装配标记重合，中心高程误差小于1mm，各组装尺寸确认合格后，在接口焊缝四周对称进行点固焊，点固焊焊道长60～80mm、间距300mm、厚8mm，同时在支臂两侧的组装平台型钢上焊接定位挡块，临时固定已组装完成的支臂。
5. 按上述工艺进行中间支臂和上支臂的组装，全部完成后对支臂组装尺寸进行全面检测，以防止支臂的吊装变形。
6. 上述工作完成且支臂组装尺寸检测合格后，进行支臂组装接头的焊缝，每一支臂接口由两名合格焊工对称进行施焊，每一焊缝由中间向两边分段退步对称施焊，且两名焊工应采用相同的焊接工艺参数同时焊接相同部位。
施焊时由专人对变形情况进行监测，发现异常变形及时调整焊接顺序，纠正支臂的异常变形。
7. 焊缝焊接完成后，对焊缝进行打磨清理，然后对焊缝进行无损探伤，合格后打磨焊缝区并涂刷防腐涂料，并对支臂各部尺寸进行检测、记录，然后拆除组装用的临时定位块，进行下一步的吊装就位施工。
8、将吊具用卸扣挂装在上支臂两端的吊耳上，然后用汽车吊将支臂吊立起来，随后检查吊具、吊车的可靠性及稳定性，确认后用汽车吊先将支臂起升至大致的安装高程位置。
用汽车吊将支臂头一端的装配面吊移至支铰座装配面，用吊车对装配面相互进行调整，同时用撬棍穿入螺孔内进行对位调整，螺孔对正后，迅速将连接螺栓穿入并拧入螺母，用定位销打入定位孔内，使其两装配面中心及组装标记重合，然后拧紧四周角上螺母对其紧固。
检查两装配面中心及组装标记重合后，穿入全部螺栓，按从中心向四周对称的顺序按规定的拧紧力拧紧全部螺栓固定支臂。
9. 支臂安装完成后，拆除吊具及吊车，下支臂开口端搁放在搭设的临时支架上，然后进行门叶的安装。
10.以实际支铰座中心尺寸及门叶面板表面半径为基准，在侧轨上按每一节门叶的位置在两端及中间放出门叶就位基准点，并在点的位置焊接定位挡块，同时按门叶面板表面半径尺寸在底槛上划出位置线，并在上游侧焊接定位挡块。
11.将底节门叶运至安装现场，将吊具用卸扣挂装在门叶上端的吊耳上，可调吊索挂装门叶中心端的吊耳上，向上缓慢起升门叶成竖直状态，然后将门叶吊移至安装就位位置。
检查门叶面板表面与定位块间隙，对尺寸过大处用千斤顶进行局部调整。
尺寸合格后用千斤顶调整下支臂位置将门叶与下支臂连接，并用定位块将门叶临时固定。
12.按底节门叶吊装工序将相邻底节门叶的另一节门叶吊装就位在底节门叶上端约100mm的位置。
调整门叶倾角及两门叶中心将门叶面板、表面顶靠在定位块上，然后缓慢下放门叶。
下放过程中，应不断调整其就位位置，使其顺定位块面下滑，同时确保门叶上的定位板落入位置。
门叶落下后，检查门叶各接口对接情况，以及面板与定位块的接触情况，门叶外形尺寸基本正确后，用千斤顶及压缝装置组对门叶的对接缝同时按点固焊要求进行接缝的点固焊。
13.两门叶组装完成并点固焊接可靠后，再次复测两门叶的组装尺寸、相对位置及在定位块的间隙，合格后进行下一节门叶的组装。
14.按上述工艺进行余下各节门叶的组装。
对需与支臂相连接的门叶安装节，可将门叶可靠地临时固定后，将支臂下端的临时加固型钢拆除，用汽车吊吊起支臂调整与门叶连接装配位置的相对位置，正确后穿入连接螺栓并加固。
15.门叶全部在门槽内组装完成后，对其组装尺寸进行全面检查，合格后实施门叶节间组装焊缝的焊接施工。
16.门叶各焊缝的焊接按制定的工艺顺序及焊接参数严格执行，焊接过程中由专人对门叶的对角线和弦长进行监测，如发生尺寸误差超过±2mm时，应及时调整焊接顺序，以校正门叶尺寸。
17.对在门槽内不能施焊的焊缝，待启闭机全部安装、调试完毕并进入工作状态后，用启闭机将门叶焊缝位置升至闸门槽上平台，在闸门边墙检修位置补焊剩余的局部焊缝。
18.门叶焊缝焊接完成后（靠边墙的焊缝除外），对焊缝进行清理、打磨及无损检测，合格后拆除全部临时定位块并对门叶组装尺寸进行检查，然后清理、打磨焊缝区及侧轨上的焊疤并涂刷防腐涂料，同时进行闸门侧轮的组装。
19.上述工作全部完成后，将门叶落至底槛上放置，然后对闸门系统各部位进行全面检查，确认组装完成并正确后，检查水封与座板的间隙及压缩量，对压缩量不均匀或存在间隙处进行调整，水封调整合格后，进行闸门全行程的启闭运行试验。
二、闸门门体拼接焊缝的焊接工艺焊接是保证闸门质量的一个重要环节。
因此，必须制定出合理可行的焊接工艺，以保证焊接质量。
（一）焊接材料的管理1. 焊接施工用的各类焊接材料，应符合相应的标准及技术要求，且应有生产厂家的材料质检单及质量合格证，符合要求方可入库。
2. 入库的焊接材料实行一、二级库管理，焊接材料的存放、保管及干燥按相应规范执行。
3. 焊接材料的干燥、发放及回收，焊接材料的再干燥由二级库的专职人员负责。
4. 焊接材料的发放实行工作票制度，施焊人员须持由焊接工程师签署的工作票，方能在二级库领取相应型号及规格、数量的焊接材料。
5. 为保证焊材在使用过程中不吸潮，领出的焊材必须放置在专用焊条筒或焊剂桶内，防止焊材在使用过程中受潮。
6. 每次领取的焊接材料数量，应控制在3小时内使用完，超过使用时间及施焊完毕余留的焊接材料，操作者应及时交回二级库，由二级库专职人员按回收焊接材料的型号、规格进行堆放及再干燥。
（二）焊工的管理1、参加闸门焊接施工的所有焊工，正式上岗应持有按技术监督部门颁发的《锅炉压力容器焊工考试合格证》，且全位置合格者方能具备参加闸门焊接施工的资格。
2、对已取得上岗资格的焊工，在正式上岗前，由焊接工程师及有关技术人员进行焊接工艺交底及上岗前的专业技术培训，经考核达标者才能正式参加闸门的焊接施工。
3、焊工在实施各类焊缝焊接时应严格按照编制的“闸门焊接工艺规程”或焊接工程师指定的焊接工艺施焊，施焊过程由技术人员及质检人员进行工艺规范检测。
（三）门叶的焊接1. 焊接前必须对坡口两侧30mm内进行清扫，不得有油污、水分和氧化物等。
2. 焊接前，应根据门叶梁格的数量，按均匀对称的原则，由4至6名焊工按相同的焊接规范，相同对称的部位，同时、同向进行门叶的焊接施工。
各部位焊缝的焊接须采取分段跳焊、分段退步焊的工艺方法施焊。
3. 为减少焊接变形和残余应力集中，门叶节间连接缝的焊接按从下至上的顺序逐条进行，且施焊过程中由专人对门叶外形尺寸的变化情况进行监测，发现偏差过大时，及时调整焊接工艺程序，以利用相对应的焊接变形校正尺寸偏差过大部位，从而确保门叶的总体尺寸在允许误差内。
4. 门叶焊接施工的顺序为：两边梁腹板两边梁翼缘板纵梁腹板、翼缘板门叶尺寸检查面板焊缝附件焊缝局部补焊。
5. 整个焊接过程应力求加热均匀，以避免由于局部不均匀加热而造成冷却后门叶的变形。
（四）焊缝返修与处理1. 焊缝发现有不允许的缺陷时，应进行分析，找出原因，制定返修工艺后方可返修处理。
2. 焊缝缺陷应根据钢材种类选用碳弧气刨或砂轮机进行清除，返修前要认真检测缺陷性质，如缺陷为裂纹，清根后则应用磁粉或着色探伤，确认裂纹已经消除方可返修。
3. 当返修时的焊缝需要预热、后热，则返修时按相应的要求进行预热、后热。
4. 焊缝同一部位的返修次数超过两次以上时，应查明原因，制定可靠的返修工艺措施，经主管技术负责人及监理工程师批准后，方可进行返修处理。
返修的焊缝，应严格进行无损探伤检查。
5. 在母材上严禁有电弧擦伤，如有擦伤应用砂轮机打磨处理，并检查有无裂纹。
（五）闸门安装焊缝的防腐工艺1. 预处理前，应将闸门表面整修完毕，并将金属表面铁锈、氧化皮、油污、焊渣、灰尘、水分等污物清除干净。
2. 对工件表面焊缝两侧用钢丝刷、钢丝轮、纸砂轮片进行打磨处理。
表面粗糙度及清洁度应达到相应的设计要求。
3. 打磨全部完成后，将灰尘清理干净，然后按标准要求对其清洁度及粗糙度进行检查，合格后方能进入下道工序。
4. 原涂层的过渡表面打磨成45°毛面并清理干净，涂漆施工采用手工滚涂，涂料的配制、喷涂层数、层厚、层间喷涂时间间隔应根据涂料的技术要求和施工说明对需进行涂装的表面进行喷涂。
（六）闸门的启闭试验闸门安装完毕后，承包人应会同监理人对弧形闸门进行以下项目的试验和检查：（1）无水情况下全行程启闭试验。
检查支铰转动情况，应达到启闭过程平稳无卡阻、水封无损伤。
在本项试验的全过程中，必须对橡胶水封与不锈钢止水板的接触面采用清水冲淋润滑，以防损坏水封。
（2）动水启闭试验。
试验水头应尽量接近设计操作水头。
承包人应根据施工图纸及现场条件，编制试验大纲报送监理人批准后实施。
动水启闭试验包括全程启闭试验和施工图纸规定的局部开启试验，检查支铰转动、闸门振动、水封密封等应无异常情况。
三、附表根据各工程项目的情况，对附表予增减修改，提交监理审批后实施。
水利水电工程水利水电工程注铰座系指圆柱形、球形、锥形、铰座。
水利水电工程水利水电工程表弧形闸门门体支臂两端连接板和水利水电工程表压力钢管埋管管口中心、里程、圆度、纵缝、注δ为板厚，项次6，新规范没有δ＜12的标准，这里以旧规范δ＜10，△h=0～2代之。
