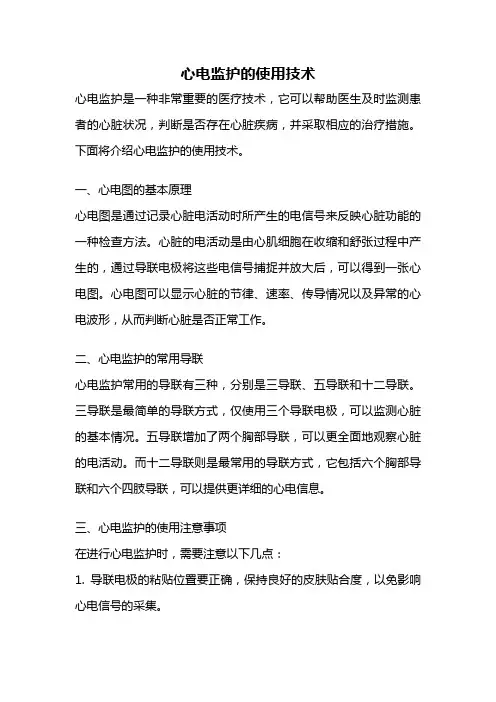

心电监护的使用技术心电监护是一种非常重要的医疗技术，它可以帮助医生及时监测患者的心脏状况，判断是否存在心脏疾病，并采取相应的治疗措施。
下面将介绍心电监护的使用技术。
一、心电图的基本原理心电图是通过记录心脏电活动时所产生的电信号来反映心脏功能的一种检查方法。
心脏的电活动是由心肌细胞在收缩和舒张过程中产生的，通过导联电极将这些电信号捕捉并放大后，可以得到一张心电图。
心电图可以显示心脏的节律、速率、传导情况以及异常的心电波形，从而判断心脏是否正常工作。
二、心电监护的常用导联心电监护常用的导联有三种，分别是三导联、五导联和十二导联。
三导联是最简单的导联方式，仅使用三个导联电极，可以监测心脏的基本情况。
五导联增加了两个胸部导联，可以更全面地观察心脏的电活动。
而十二导联则是最常用的导联方式，它包括六个胸部导联和六个四肢导联，可以提供更详细的心电信息。
三、心电监护的使用注意事项在进行心电监护时，需要注意以下几点：1. 导联电极的粘贴位置要正确，保持良好的皮肤贴合度，以免影响心电信号的采集。
2. 心电监护仪的放置位置应稳固，避免因移动而导致心电信号的干扰。
3. 患者在进行心电监护时，应保持平静的状态，避免剧烈运动和情绪波动，以免干扰心电信号的采集。
四、心电监护的使用技巧1. 心电监护仪的操作人员需要经过专业的培训，掌握正确的使用方法和技巧。
2. 在进行心电监护时，应选择合适的导联方式，根据患者的具体情况进行选择。
3. 心电图的采集时间应足够长，一般至少为10秒钟，以获取更准确的心电信息。
4. 在心电图的采集过程中，应注意观察是否有异常情况发生，如心律不齐、心脏传导阻滞等，并及时记录和报告。
五、心电监护的临床应用心电监护广泛应用于医疗领域，如心脏病诊断、心律失常的监测、心脏手术的辅助等。
通过心电监护，医生可以及时了解患者的心脏状况，判断是否需要采取进一步的治疗措施。
六、心电监护的发展趋势随着科技的发展，心电监护技术也在不断创新和改进。
病人监护仪技术参数1、适用于成人、儿童、新生儿，可满足麻醉科、ICU等不同科室的临床需要，适用各种危重病人监护；2、插件式模块化设计，内置单参数模块插槽≥4槽，主机及模块均为低功耗、无硬盘、无风扇设计，启动快、性能稳定且不破坏净化层流，避免细菌滋生及交叉感染；3、可以实现转运功能，转运模块支持热插，即插即用，存储的数据可至少保存8小时不丢失，保证数据的连续性；4、高分辨率医用TFT显示屏，可视面积≥12英寸，分辨率≥800×600，具有大字显示功能，方便远距离观察监测数据，全中文操作界面；5、可根据科室的具体使用习惯编辑快捷操作键，且提供10种预设操作屏幕，包括大字屏幕，水平趋势屏幕，12导心电屏幕等；6、※监测参数：十二导联心电/心率、呼吸、血氧饱和度/脉搏、灌注指数(Perf)、无创血压、有创血压/体温、主路呼末二氧化碳监测等；7、※心电可同屏显示12导心电波形，可对12导联进行ST段及心率失常分析，且监测12导心电时所用电极数≤5个，以便对开胸病人、大面积烧伤病人及小儿童开展12导联监测，且减少电极个数，节约使用成本；8、※具有20种以上的全面心律失常分析及专门针对心肌缺血设计的ST段环形图分析功能，血液动力学计算功能、氧和计算功能；9、呼吸精度：在10-100rpm时≤±1rpm；10、血氧饱和度监测，抗运动干扰并适用于低灌注的病人，具有血氧的“灌注指数”和“灌注变化指示器”，自动提示病人灌注情况，能够早期发现病人休克倾向，以便医生及时处理；11、无创血压具有听诊法和动脉内法双参考点校准功能；12、有创血压测量范围：- 40到360mmHg，可监测参数包括：动脉血压（ABP）、主动脉压（Ao）、中心静脉压（CVP）、颅脉压（ICP）、左房压（LAP）、肺动脉压（PAP）、右房压（RAP）、脐动脉压（UAP）、脐静脉压（UVP）等；13、主路二氧化碳测量采用Capnostat第5代最新技术，即插即用，预热时间﹤2分钟，无需校准，自动定标，归零迅速（≤15秒），适用于成人、儿童以及新生儿病人，插管或非插管病人；14、可选配升级：双血氧饱和度、经皮氧/二氧化碳、中心静脉氧饱和度、呼吸力学、脑电等高级监测功能；15、≥48小时表格及图形趋势回顾；16、具有水平趋势图和直方图显示功能，可帮助医生直观分析病人病情发展趋势，以便更及时准确的开展治疗；17、智能三级声光色报警，以中文显示报警原因，全部报警均可回顾；配置要求：1、病人监护仪主机，5台；2、多功能测量转运模块，5台；3、心电监测功能及附件，5套；4、无创血压监测功能及附件，5套；5、血氧饱和度监测功能及附件，5套；6、有创血压监测功能及附件，3套；7、有创血压压力模块及附件，2套；8、主路呼末二氧化碳监测功能及附件，2套；9、说明书、电源线等附件，5套；10、上墙支架，4套；。
ICU心电图监护技术【设备要求】1.床边心电监护仪设置在患者床边，通过导线直接从人体引入心电信号，可以独立地进行病情监测，显示心电波形并自动记录。
2.无线遥测心电监护仪通过佩戴于患者身上的无线电发射器将患者的心电信号发射至遥测心电监测仪内的无线电接收器，遥测半径一般在30~100m03.中央心电监测系统由一台中央监测仪和多台床边监测仪组成，床边监测仪的心电信号通过导线遥控输入中央监测台，中央台可有4~16个显示通道，可以同时监测多例患者的生命体征。
【监测方法】1.准备工作当患者进入ICU时，接通主机电源。
有中央控制台的ICU则可依次输入患者的姓名、性别、年龄、民族、血型、身高、体重、诊断、工作单位及联系电话等资料，并校正日期，调整荧屏辉度及对比度，调整合适的脉冲、报警的音量等。
4.心电监测(1)按导联线颜色连接患者身上的电极，红、黄、绿、黑和白色导联线分别连接右肩、左肩、左下腹、右下腹和剑突下部位的电极片。
(2)选择合适的导联：监测心率宜选择肢体导联，观察ST-T改变宜选择胸导联。
应选择波形较典型的导联，因为高大的P或T波导联作为60-100∕min的心率可能是实际心率的2倍。
(3)可将心率报警限设置在60~100∕min,可及时发现心动过缓或过速。
(4)心律失常报警可分为以下三等。
①威胁生命的报警，监护仪发出尖锐的低调声。
②严重心律失常报警，监护仪发出持续的高频声。
③劝告性报警，监护仪发出持续的低频声。
停搏(ASY).室性心动过速(VTA)和加速性室性自主节律(AVR)属威胁生命的心律失常，只要打开主机电源，报警即处于激活状态。
其他心律失常报警贮存功能需临时设置。
遇到安装起搏器的患者尚需激活下列功能键，如起搏心律未感知、未发现、未捕捉及起搏心律。
(5)心律失常的准确判断还需要做完整的心电图。
5.监测心电图时主要观察指标(1)定时观察并记录心率和心律。
(2)观察是否有P波，P波的形态、高度和宽度。

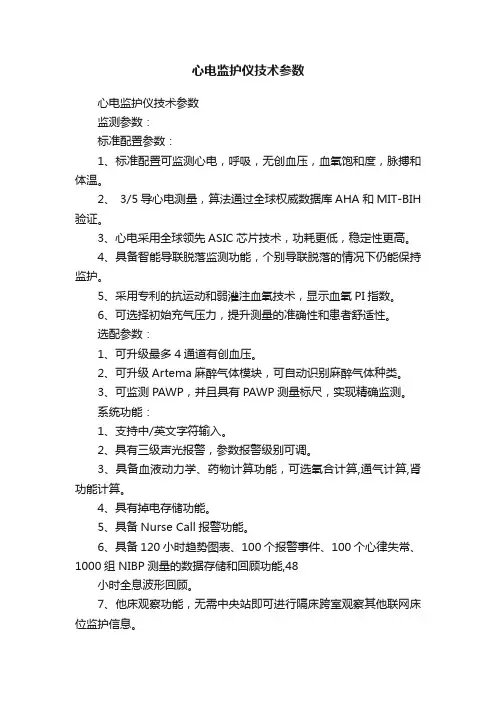

心电监护仪技术参数心电监护仪技术参数监测参数：标准配置参数：1、标准配置可监测心电，呼吸，无创血压，血氧饱和度，脉搏和体温。
2、 3/5导心电测量，算法通过全球权威数据库AHA和MIT-BIH 验证。
3、心电采用全球领先ASIC芯片技术，功耗更低，稳定性更高。
4、具备智能导联脱落监测功能，个别导联脱落的情况下仍能保持监护。
5、采用专利的抗运动和弱灌注血氧技术，显示血氧PI指数。
6、可选择初始充气压力，提升测量的准确性和患者舒适性。
选配参数：1、可升级最多4通道有创血压。
2、可升级Artema麻醉气体模块，可自动识别麻醉气体种类。
3、可监测PAWP，并且具有PAWP测量标尺，实现精确监测。
系统功能：1、支持中/英文字符输入。
2、具有三级声光报警，参数报警级别可调。
3、具备血液动力学、药物计算功能，可选氧合计算,通气计算,肾功能计算。
4、具有掉电存储功能。
5、具备Nurse Call报警功能。
6、具备120小时趋势图表、100个报警事件、100个心律失常、1000组NIBP测量的数据存储和回顾功能,48小时全息波形回顾。
7、他床观察功能，无需中央站即可进行隔床跨室观察其他联网床位监护信息。
8、具备趋势共存界面、呼吸氧合图界面，大字体显示界面，及标准显示界面等多种显示界面。
9、低功耗，标配一块锂电池供电时间: 4h；选配两块锂电池可供电8小时。
10、支持有线、无线联网、遥测三种联网方式任意组合联网11、支持3通道记录仪。
12、可支持外接打印机A4打印。
资质：产品获得国家医疗器械III类注册。
认证：通过CE认证、SFDA认证。

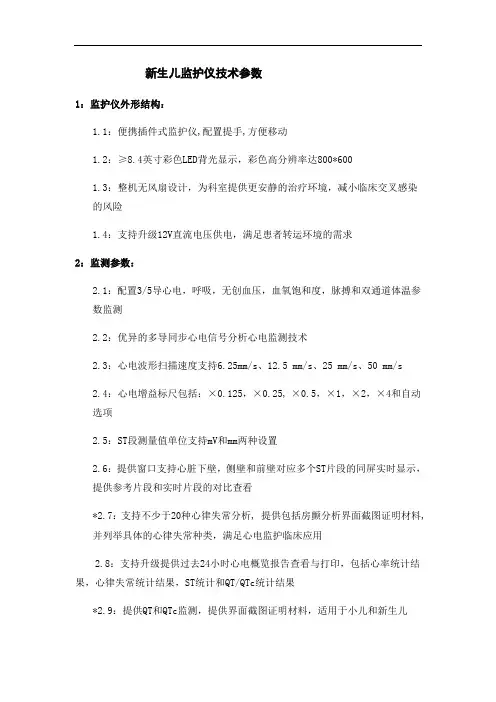

新生儿监护仪技术参数1：监护仪外形结构：1.1：便携插件式监护仪,配置提手,方便移动1.2：≥8.4英寸彩色LED背光显示，彩色高分辨率达800*6001.3：整机无风扇设计，为科室提供更安静的治疗环境，减小临床交叉感染的风险1.4：支持升级12V直流电压供电，满足患者转运环境的需求2：监测参数：2.1：配置3/5导心电，呼吸，无创血压，血氧饱和度，脉搏和双通道体温参数监测2.2：优异的多导同步心电信号分析心电监测技术2.3：心电波形扫描速度支持6.25mm/s、12.5 mm/s、25 mm/s、50 mm/s2.4：心电增益标尺包括：×0.125，×0.25, ×0.5，×1，×2，×4和自动选项2.5：ST段测量值单位支持mV和mm两种设置2.6：提供窗口支持心脏下壁，侧壁和前壁对应多个ST片段的同屏实时显示，提供参考片段和实时片段的对比查看*2.7：支持不少于20种心律失常分析, 提供包括房颤分析界面截图证明材料,并列举具体的心律失常种类，满足心电监护临床应用2.8：支持升级提供过去24小时心电概览报告查看与打印，包括心率统计结果，心律失常统计结果，ST统计和QT/QTc统计结果*2.9：提供QT和QTc监测，提供界面截图证明材料，适用于小儿和新生儿2.10：采用专利的抗运动和弱灌注血氧技术，并提供专利证明材料2.11：提供SpO2,PR和PI参数的实时监测2.12：支持指套式血氧探头，IPX7防水等级，支持液体浸泡消毒和清洁*2.13：无创血压提供手动，自动，连续和序列4种测量模式，满足临床应用，并提供截图证明材料*2.14：支持升级有创压监测模块，模块即插即用，适用于小儿和新生儿，通过国家三类注册认证2.15：支持升级多达2通道有创血压监测，满足病人不同部位有创压的监测2.16：支持脉搏压力变异（PPV）参数的测量3：系统功能：3.1：支持中/英文字符输入3.2：提供插管模式和体外循环模式，对于患者插管和体外循环临床环境下，减少不必要的报警3.3：支持多通道有创压波形在同一波形区叠加显示，方便临床对于不同监测部位有创压的对比查看3.4：具备5种科室默认配置，另可存储5种自定义配置，支持U盘导入导出配置，提供界面截图证明材料3.5：支持监护仪进入夜间模式，隐私模式，演示模式和待机模式，提供界面截图证明材料3.6：具备临床评分系统，如MEWS（改良早期预警评分）或者NEWS（英国早期预警评分）3.7：提供计时器功能，支持开始计时，清除计时和设置功能，计时方向包括正计时和倒计时两种选择，提供截图证明材料。

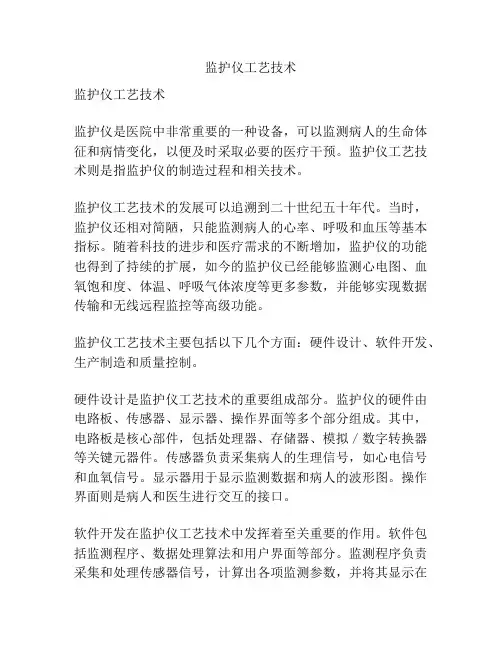

监护仪工艺技术监护仪工艺技术监护仪是医院中非常重要的一种设备，可以监测病人的生命体征和病情变化，以便及时采取必要的医疗干预。
监护仪工艺技术则是指监护仪的制造过程和相关技术。
监护仪工艺技术的发展可以追溯到二十世纪五十年代。
当时，监护仪还相对简陋，只能监测病人的心率、呼吸和血压等基本指标。
随着科技的进步和医疗需求的不断增加，监护仪的功能也得到了持续的扩展，如今的监护仪已经能够监测心电图、血氧饱和度、体温、呼吸气体浓度等更多参数，并能够实现数据传输和无线远程监控等高级功能。
监护仪工艺技术主要包括以下几个方面：硬件设计、软件开发、生产制造和质量控制。
硬件设计是监护仪工艺技术的重要组成部分。
监护仪的硬件由电路板、传感器、显示器、操作界面等多个部分组成。
其中，电路板是核心部件，包括处理器、存储器、模拟／数字转换器等关键元器件。
传感器负责采集病人的生理信号，如心电信号和血氧信号。
显示器用于显示监测数据和病人的波形图。
操作界面则是病人和医生进行交互的接口。
软件开发在监护仪工艺技术中发挥着至关重要的作用。
软件包括监测程序、数据处理算法和用户界面等部分。
监测程序负责采集和处理传感器信号，计算出各项监测参数，并将其显示在屏幕上。
数据处理算法可以对监测数据进行进一步的分析和处理，以提供更多的临床信息和预警功能。
用户界面则决定了监护仪的操作便利性和用户体验。
生产制造是指将监护仪的设计图纸转化为实际产品的过程。
生产制造包括原材料采购、组装装配和测试验证等环节。
原材料采购需要选择合适的电子元器件、外壳材料和配件等。
组装装配包括将各个硬件部件进行组装，连接线路，并进行调试和校准。
测试验证是为了确保监护仪的质量和性能达到预期，需要进行各项功能和稳定性测试。
质量控制是监护仪工艺技术中不可或缺的一个环节。
质量控制包括从产品设计到生产过程的各个环节，确保产品符合相关标准和要求。
质量控制还包括对产品进行质量检测和质量跟踪，以及售后维修和客户服务等方面。

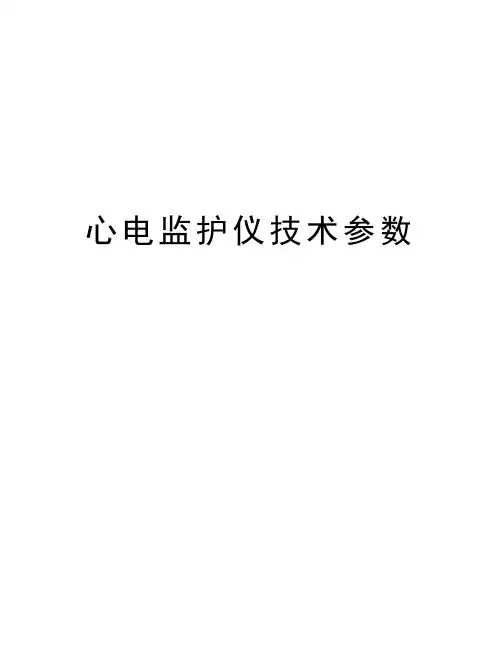

心电监护仪技术参数心电监护仪技术参数1、整机要求：1.1参数配置：心电、无创血压(可升级到有创血压)、血氧饱和度、呼吸、脉搏、体温。
1.2适用于成人、儿童、新生儿监护。
1.3整机低功耗，无风扇设计。
带可充电锂电池，供电时间≥4小时。
1.4显示屏：＞10英寸TFT高清晰度真彩色触摸显示屏、分辨率≥800×600。
1.5主机结构：一体机，机身配备手柄，方便提挂。
1.6显示方式：≥8道波形同屏显示，具备呼吸氧合度、趋势共存、大字体等多种显示界面。
1.7附件为原厂的心电、血氧、血压附件,可选择适用小儿或新生儿的附件。
1.8操作方式为中文操作界面,支持病人信息中文文字输入.标配旋转鼠标、软按键操作。
1.9数据存储:具备超过120小时趋势图表，100个报警事件，100个心律失常，1000组无创血压测量的存储与回顾功能。
2、技术规格2.1、心电2.1.1、导联和显示：3/5导联线, 半屏显示6导联以上心电波。
2.1.2、增益选择：四档可选，自动。
2.1.3、具有ST段检测分析功能。
2.1.4、具备ECG多导同步心律失常分析，在部分导联脱落、干扰时仍能准确监测心率；提升心律失常识别准确率；支持实时连续心律失常分析及支持ST模板，通过图形化的方式动态实时观察ST段变化，心律失常分析种类不少于13种。
2.1.5具有监护、诊断、手术滤波模式，抗手术室电刀、除颤等干扰能力强。
2.1.6心电监测算法必须采用国际公认的DXL ECG， Marquette ECG和Mortara ECG ，三种金标准心电算法之一，并提供原厂技术的附件。
2.2、无创血压2.2.1、测量方式：振荡法，测量范围10---270mmHg。
2.2.2、工作方式：手动/自动/连续测量模式。
2.2.3、自动循环测量：1—480分钟可选择。
2.2.4、过压保护设置：成人、儿童及新生儿分段保护。
2.3、血氧饱和度2.3.1、测量范围：0~100%可同时显示灌注指数（PI）。
