电气图形符号和电气文字符号方便用户查阅、设计电气图纸，昌晖仪表制造有限公司依据最新国家标准、IEC标准，整理了电气图纸设计中最常见的电气符号与大家分功能性文件用电气图形符号直流电图形符号交流电图形符号正极直流电文字符号：DC 交流电文字符号：AC负极中线（中间线）中间线接地柔性连接绞合导线屏蔽导线电缆中的导线端子绞合导线文字符号：WD 端子板文字符号：插座、阴接触件（连接器的）插头、阳接触件（连接器的）插头和插座插座文字符号：XS 插头文字符号：XP连接片断开的连接片电阻连接片文字符号：XB 连接片文字符号：XB 电阻文字符号：RA；R(旧)压敏电阻分路器、带分流和分压端子的电阻器电热元件压敏电阻文字符号:RV 启动电阻器(分流器)文字符号：RS 电加热元件文字符号：EE电容器极性电容器二极管电容器文字符号：CA；C(旧) 二极管文字符号：VD电压调整二极管、单向击穿二极管三极晶体闸流管PNP半导体管稳压二极管文字符号：VV 晶体三极管文字符号：VT PNP半导体管文字符号:V集电极接管壳的PNP半导体管双向三极晶体闸流管电感器、线圈、绕组、扼流圈PNP半导体管文字符号:V 双向晶体闸流管文字符号：VS 扼流线圈文字符号：RA；LC(旧)励磁线圈文字符号：RA；LE(旧)整流器、逆变器原电池、蓄电池组电能发生器、转换的电能发生器逆变器文字符号：TB；UV(旧) 蓄电池文字符号：GB 电能发生器文字符号：GF；GS(旧) 调制器、混频器文字符号：UM光电发生器直流/直流逆变器整流器整流器文字符号：TB；U(旧)隔离开关具有中间断开位置的双向隔离开关负荷开关（负荷隔离开关）隔离开关文字符号：QB；QS(旧) 隔离开关文字符号：QB；QS(旧) 负荷开关文字符号：QB；QS(旧)自动释放功能的负荷开关断路器熔断器式开关断路器文字符号：QA；QF(旧) 熔断器式开关文字符号：QA；QKF(旧)熔断器式隔离开关熔断器式负荷开关接触器、接触器的主动合触点熔断器式隔离开关文字符号：QA；QKF(旧) 接触器触点文字符号：QA；KM(旧)接触器的动断触点静态开关静态（半导体）接触器接触器触点文字符号：QA；KM(旧)熔断器带连杆的熔断器（撞击式熔断器）火花间隙熔断器文字符号：FA；FU(旧) 熔断器文字符号：FA；FU(旧)避雷器开关的一般符号、动合(常开)触点开关的一般符号、动断(常闭)触点避雷器文字符号：F 接触器触点文字符号：KM 中间继电器触点文字符号:KA先断后合的转换触点中间断开的双向转换触点先合后断的转换触点比其他触点提前吸合的常开触点比其他触点滞后吸合的常开触点比其他触点滞后释放的常闭触点其它触点提前释放的常闭触点被吸合时延时闭合的常开触点被释放时延时断开的常开触点时间继电器文字符号：KT 时间继电器文字符号：KT被吸合时延时闭合的常闭触点被释放时延时闭合的常闭触点被吸合时延时闭合、释放时延时断开的常开触点时间继电器文字符号：KT 时间继电器文字符号：KT 时间继电器文字符号：KT手动操作开关一个手动三极开关(形式1) 动合触点且自复位按钮试验按钮文字符号：SE复归按钮文字符号：SR按钮文字符号：SB有常开触点但无自动复位旋转开关有常开触点自复位蘑菇式按钮开关有常开触点钥匙操作的按钮开关转换开关文字符号：SA 按钮文字符号：SB 按钮文字符号：SB防误操作动合常开触点的按钮开关位置开关，常开触点位置开关，常闭触点按钮文字符号：SB 位置开关文字符号：SQ 位置开关文字符号：SQ热敏开关，常开触点热敏开关，常闭触点热敏自动开关，常闭触点热继电器，常闭触点液位控制器，常开触点继电器的线圈热继电器文字符号：BB；FR(旧)连个独立绕组的操作器组合表示法延时吸合继电器的线圈缓慢释放继电器的线圈时间继电器文字符号：KT吸收和缓放继电器的线圈机械保持电器的线圈电子继电器驱动元件静态继电器一般符号，常开触点欠压继电器电流继电器(有最大和最小电流整定值)电流继电器文字符号：瓦斯保护器自动重合闸继电器电压表电压表文字符号：PV无功电流表积算仪表激励的最大需用量指示器无功功率表无功电流表文字符号：FAR 无功功率表文字符号：PR功率因素表相位表频率计功率因素表文字符号：PPF 相位表文字符号：PPA 频率表文字符号:PF同步指示器检流计转速表记录式功率表温度计、高温计组合式记录功率表和无功功率表录波器电度表复费率电度表超量电度表发送器电度表带最大需量记录器电度表无功电度表带最大需量指示器电度表热电偶(形式1)无功电度表文字符号：PJR 最大需量表(负荷监测仪)文字符号：PM 热电偶文字符号：TC热电偶(形式2) 信号转换器带触点的钟热电偶文字符号：TC母钟子钟、钟信号灯信号灯文字符号：HG(绿)；HR(红)闪光型信号灯电喇叭电铃蜂鸣器报警器电机\发电机电气图形符号发电机同步发电机电动机发电机文字符号：G 同步发电机文字符号：GS 电动机文字符号：M同步电动机三相绕组式感应电动机三相鼠笼式感应电动机同步电动机文字符号：MS单相鼠笼式有分相绕组引出端的感应电动机鼠笼式电动机文字符号：MC变压器图形符号双绕组变压器双绕组变压器（形式2）绕组间有屏蔽的双绕组单相变压器变压器文字符号：T一个绕组上有中心点抽头的变压器一个绕组上有中心点抽头的变压器绕组间有屏蔽的双绕组单相变压器星形-三角形连接的三相变压器星形-三角形连接的三相变压器四个抽头星形-星形连接的变压器四个抽头星形-星形连接的变压器单相变压器组成的三相变压器，星形-三角形连接有载分接开关的三相变压器有载分接开关的三相变压器星形-星形-三角形连接三相变压器星形-星形-三角形连接三相变压器自藕变压器单相自藕变压器单相自藕变压器三相自藕变压器，星形连接三相自藕变压器，星形连接可调压的单相自藕变压器可调压的单相自藕变压器三相感应调压器电流电压互感器图形符号扼流线圈电压互感器三绕组电压互感器电压互感器文字符号：TV两个铁芯两个次级绕组电流互感器电流互感器有一个铁芯两个次级绕组电流互感器电流互感器文字符号：TA 电流互感器文字符号：TA三个电流互感器具有三条穿线一次导体的脉冲变压器或电流互感器具有两个铁心，每个铁心有一个次级绕组的三个电流互感器二个电流互感器(第1、3相各有一个；三根次级引线)具有两个铁心，每个铁心有一个次级绕组的二个电流互感器位置文件用电气图形符号规划（设计）的发电站运行的或未加规定的发电站规划(设计)的热电站运行的或未加规定的发电站规划(设计)的变电所、配电所运行的或未加规定的变电所、配电所线路、连线地下线路具有埋入地下连接点的线路接地极接地线水下(海底)线路架空线路管道线路(标注管孔数量)管道线路电缆桥架线路电缆沟线路过孔线路中性线保护线保护接地线中性线和保护线共用线具有保护线和中性线的三相配线向上配电向下配线单根连线汇入线束垂直通过配线线束(方法1) 线束(方法2) 单线连线多线连线避雷带、避雷线、避雷网避雷针物件(轮廓内填写代号或文字) 物件(轮廓内填写代号或文字) 电气箱柜(就近标注种类代号)配电中心动力配电箱应急电力配电箱照明配电箱应急照明配电箱盒(箱)接线盒用户端发电机起动机调节-起动器星-三角起动器可逆式电机直接在线接触器式起动器自藕变压器式起动器带可控整流器的调节-起动器多个电源插座带保护接点(电源插座) 单相(电源插座) 三相(电源插座)三相防爆(电源)插座单相密封(电源)插座三相密封(电源)插座带护板的(电源)插座带单极开关的(电源)插座带连锁开关的(电源)插座具有隔离变压器的插座开关一般符号暗装开关带指示灯的开关单极限时开关多拉单极开关两控单极开关中间开关、等效电路图调光器按钮两个按钮单元组成的按钮盒三个按钮单元组成的按钮盒限时设备、定时器定时开关钥匙开关、看守系统装置散光灯气体放电灯的辅助设备在专用电路上的事故照明灯自带电源的事故照明灯故障灯、危险信号灯，红色闪烁热水器电风扇时钟、时钟记录器电锁安全隔离变压器电动阀电磁阀风机盘管窗式空调器熔断器盒刀开关箱断路器箱、母线槽插接箱接线端子箱固定分支带有保护触点的插座的直通段带有设备箱固定式分支器的直通区域。

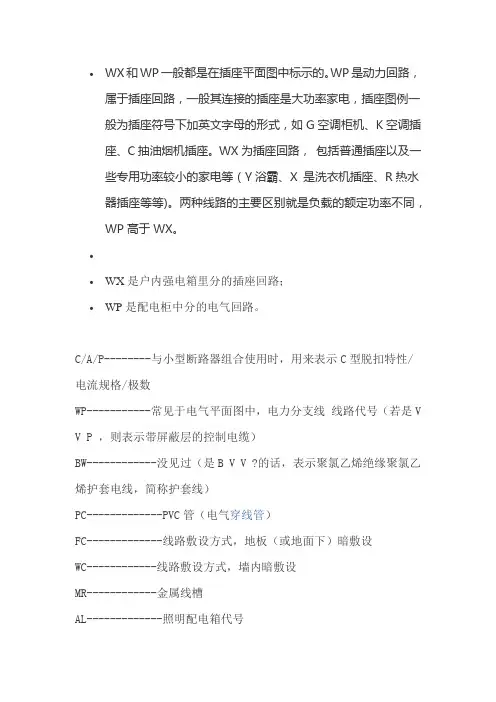

∙WX和WP一般都是在插座平面图中标示的。
WP是动力回路，
属于插座回路，一般其连接的插座是大功率家电，插座图例一
般为插座符号下加英文字母的形式，如G空调柜机、K空调插
座、C抽油烟机插座。
WX为插座回路，包括普通插座以及一
些专用功率较小的家电等（Y浴霸、X 是洗衣机插座、R热水
器插座等等)。
两种线路的主要区别就是负载的额定功率不同，WP高于WX。
∙
∙WX是户内强电箱里分的插座回路；
∙WP是配电柜中分的电气回路。
C/A/P--------与小型断路器组合使用时，用来表示C型脱扣特性/
电流规格/极数
WP-----------常见于电气平面图中，电力分支线线路代号（若是V V P ，则表示带屏蔽层的控制电缆）
BW------------没见过（是B V V ?的话，表示聚氯乙烯绝缘聚氯乙烯护套电线，简称护套线）
PC-------------PVC管（电气穿线管）
FC-------------线路敷设方式，地板（或地面下）暗敷设
WC------------线路敷设方式，墙内暗敷设
MR------------金属线槽
AL-------------照明配电箱代号
KL-------------不详（电气原理图中表示闭锁/双稳态继电器）
W--------------组合、应用不同有不同解释，单独使用表示母线（V V ，则表示聚氯乙烯绝缘聚氯乙烯护套电缆，铜芯
WX是插座回路；
WP是动力回路，风机、泵电源等。
