超声波水位计介绍

超声波液位计测量的工作原理产品特点及应用液位计工作原理超声波液位计是一系列非接触，高牢靠、低价格、免维护的物位仪，它彻底解决了由压力变送器、电容式浮子式等测量方式带来的缠绕、泄露、接触介质、昂贵的维护等麻烦，目前，要求对于液位和物位进行无接触式测量的现场越来越多，由于超声波液位计不必接触工业介质就能够充分大多数密闭或者打开容器里的物位测量要求，并且目前的科学技术已经进展到超声波系列的物位测量仪器可以测量几厘米到几十厘米的范围，而且在恶劣条件下也表现出了非凡的本领，因些在很多对于安装环境多而杂的情况下，超声波液位计成为了紧要的选用类型。

关于超声波液位计我们需要了解的东西很多，下面对大家介绍一下超声波液位计原理、特点、应用的缺陷和不足、适应场合注意事项、使用的环境条件、选择方法、故障及解决方法。

超声波液位计原理超声波液位计安装于容器上部在电子单元的掌控下，探头向被测物体发射一束超声波脉冲。

声波被物体表面反射，部分反射回波由探头接收并转换为电信号。

从超声波发射到被重新被接收，其时间与探头至被测物体的距离成正比。

电子单元检测该时间，并依据已知的声速计算出被测距离。

通过减法运算就可得出物位值。

由于温度对声速具有影响，所以仪表应测量温度，以修正声速。

超声波液位计的特点1、高质量零件：电路设计从电源部分起就选用高质量的电源模块，元器件选择进口稳定牢靠的器件，完全可以替代同类型国外进口仪表。

2、超高精度：我公司拥有的声波智能器，使仪表的精度大大提高，液位精度达到0.25%，能够抗种干扰波。

3、专业的声波智能技术：的声波智能技术软件可进行智能化回波分析，无需任何调试及其它的特别步骤，此技术具有动态思维、动态分析的功能。

4、适应安全稳定：超声波液位计是一种非接触仪表，不跟液体直接接触，因此故障率低。

超声波液位计应用的缺陷和不足1、超声波本质是一种机械波，传播需要介质，那么超声波液位计大的应用缺陷是不能用于真空环境和传播介质变化（如强挥发性）的环境；2、超声波液位计的换能器由压电陶瓷和塑性外壳灌封而成，其不能应用于高温高压环境，一般超声波液位计的大耐受温度为80℃；3、超声波是一种机械波，在传播的过程中会存在衰减，考虑到精度和量程的冲突性，超声波液位计实际应用中量程范围较小，精度稍差，所以其不能用于大量程和高精度的场合；4、超声波液位计在实际应用中测量的时间量，结合声速，可以得出距离值（时间声速=距离），而声速随着介质和温度变化，所以超声波液位计也不能应用于温度频繁变化的场合。

超声波液位计说明书
超声波液位计是一种使用超声波技术来测量液体或固体物体的位置或深度的设备。

它主要由超声波传感器、控制单元和显示屏组成。

超声波传感器通常由发射器和接收器组成。

发射器会产生超声波，并将其发送到被测物体上。

当超声波遇到被测物体时，一部分会被反射回来，并被接收器接收到。

根据超声波的传播时间，可以计算出被测物体与超声波传感器的距离。

控制单元负责处理接收到的超声波信号，并进行计算和转换，从而得出被测物体的准确位置或深度。

它还可以根据需要进行设置和调整，以适应不同的测量要求。

显示屏会将测量结果以数字或图形的形式显示出来，让用户可以直观地了解被测物体的位置或深度。

有些超声波液位计还可以通过网络或其他通信方式将测量数据传输到远程设备上，方便远程监控和数据分析。

超声波液位计具有测量范围广、测量精度高、反应速度快、使用方便等优点。

它广泛应用于工业、环保、化工、石油、食品等领域，用于液体储罐、输送管道、水池、水箱、井等的液位检测和监控。

超声波液位计使用说明书一、产品概述超声波液位计是一种用于测量液体或固体物料高度的仪器。

它利用超声波的特性，通过发射和接收超声波信号，来测量液位的高度。

本使用说明书将为您详细介绍超声波液位计的使用方法和注意事项。

二、产品结构超声波液位计主要由下列组件构成：1. 发射器：负责产生超声波信号并将其发送到液体表面2. 接收器：接收经过液体反射后的超声波信号3. 信号处理器：对接收到的信号进行处理和分析，计算出液位的高度并将结果显示出来4. 显示屏：用于显示液位的高度信息5. 控制面板：用于设置参数、调整仪器功能的开关和按钮三、使用方法1. 安装：将超声波液位计固定在待测液体容器的合适位置，确保发射器和接收器与液面垂直对齐，避免产生误差。

2. 开机：将电源插头插入电源插座，按下电源开关按钮启动仪器。

3. 参数设置：通过控制面板上的按钮，设置所需测量模式、单位和灵敏度等参数。

根据实际需要，确保选择合适的参数配置。

4. 测量：待仪器完成初始化后，将在显示屏上显示液位的高度信息。

当液位发生变化时，仪器会自动更新数据，您可以根据需要随时查看液位信息。

5. 关机：使用完毕后，按下电源开关按钮，断开电源，关闭仪器。

四、使用注意事项1. 安全操作：在插拔电源线或触摸仪器时，请确保仪器处于关闭状态，以免发生触电或其他意外事故。

2. 正确安装：确保超声波液位计固定牢固并与待测液体保持垂直对齐，避免测量误差。

3. 防止污染：在测量过程中，避免液体或其他物体附着在发射器或接收器上，以免干扰信号传输和影响测量结果。

4. 防水防爆：超声波液位计通常具有防水和防爆功能，但请注意不要长时间浸泡在液体中，以免损坏设备。

5. 避免干扰：在使用超声波液位计时，尽量远离其他声波干扰源，以保证测量的准确性。

6. 定期检查：定期清洁和检查仪器，确保其正常工作和准确测量。

五、故障排除1. 若发现仪器无法正常启动，请检查是否插入了正确的电源线并接通电源。

超声波液位计测量原理一、引言超声波液位计是一种非接触式的液位测量仪器，它利用超声波在空气和液体介质中传播速度不同的特性来测量液位高度。

该技术广泛应用于化工、石油、食品等工业领域，具有测量范围广、精度高、稳定可靠等优点。

二、超声波液位计的基本构成和工作原理超声波液位计主要由发射器、接收器、信号处理单元和显示单元四部分组成。

其中发射器和接收器分别安装在容器壁上，通过信号处理单元将发射器发出的超声波信号转化为电信号，并经过滤波、放大等处理后送至显示单元进行显示。

超声波液位计的工作原理是利用超声波在空气和液体介质中传播速度不同的特性来测量液位高度。

当发射器向容器内部发出一束频率为f1的超声波信号时，这束信号会穿过空气层并到达液面，部分能量被反射回来并被接收器接收到。

由于在空气和液体介质中传播速度不同，因此反射回来的超声波信号会经过一定的时间延迟后才被接收器接收到。

根据声波在介质中传播的速度公式v=fλ，其中v为声速，f为频率，λ为波长，可以计算出液位高度h。

三、超声波液位计的工作原理详解1. 超声波发射器和接收器超声波发射器和接收器是超声波液位计中最基本的部分。

发射器主要由振动片、驱动电路等组成，其作用是将电信号转化为机械振动，并将振动能量传递给介质中的空气层。

接收器主要由振动片、前置放大电路等组成，其作用是将反射回来的机械振动转化为电信号，并进行放大处理。

2. 超声波在空气和液体介质中传播超声波是指频率高于20kHz的机械振动，在空气和液体介质中传播时具有不同的特性。

在空气中传播时，由于空气密度小、弹性模量小，导致声速较低；而在液体介质中传播时，则由于液体密度大、弹性模量大，导致声速较高。

因此，当超声波信号穿过空气层并到达液面时，其传播速度会发生变化。

3. 超声波在介质中的反射和衰减当超声波信号到达液面后，部分能量会被反射回来，并在空气中传回到接收器处。

由于超声波在介质中的传播存在一定的衰减现象，因此反射回来的超声波信号强度会比发射时要小。

超声波液位计的测量原理介绍超声波液位计是一种常用的液位检测设备，可以应用于各种不同的行业中，如石油化工、环保、食品药品、水处理等。

它是利用超声波的物理特性来实现对液位的测量。

本文将介绍超声波液位计的测量原理。

1. 超声波测量液位的原理液位测量是指通过一定的方法对液体表面高度的测量。

而超声波液位计作为一种新型的液位检测设备，其液位测量原理是利用超声波信号测量液面到液位计的距离，并通过公式转换为液位高度。

2. 超声波液位计的构成一个典型的液位计具有发射器、接收器、信号处理和显示装置四个主要部分。

发射器：发射超声波信号，将超声波信号传递到液面。

接收器：接收从液面反射回来的超声波信号。

信号处理：对接收到的超声波信号进行处理，计算液位高度，并传递给显示装置，以显示液位高度信息。

显示装置：将液位高度信息以数字或者图像的方式显示出来，方便我们读取液位高度。

3. 超声波液位计的工作原理超声波液位计的测量原理是通过发射器发出一束超声波信号，经过空气或其他介质传播到液面，当超声波信号遇到液面时，将一部分能量反射回来，被接收器接收。

由于超声波的传播速度是一个恒定值，所以可以根据超声波信号的往返时间计算出液位到液位计的距离。

而液位高度就是距离减去液位计到液面的距离，通过信号处理转换为数字信号，再进行显示，以实现对液位高度的测量。

超声波液位计测量液位的精度非常高，可以达到毫米级别，而且适用于不同形状和介质的容器或管道。

它还可以避免接触式液位计对液体和容器造成的污染和损坏，并能使用在具有极高温度、压力等特殊要求的场合。

4. 超声波液位计的应用场合超声波液位计广泛应用于石油化工、水处理、食品、医药、造纸等领域的液位监测。

可以监测各种不同性质的介质，如液体、粉体和颗粒等。

特别是对于易燃、易爆、有腐蚀性、高温高压等不同环境场合，超声波液位计可以测量液位，而且不会对环境产生影响，并具有较高的精度和可靠性。

5. 总结超声波液位计是一种利用超声波的物理特性来实现对液位的测量，具有高精度、不易污染、适用性广等优点，被广泛应用于各个领域。

超声波液位计使用说明书1、测量原理超声波是指振动频率超过20kHz的声波，其发射和接收一般由石英晶体或压电陶瓷构成的换能器也即是探头实现的。

超声波液位计是非接触液位测量仪表中发展的比较快的一种。

超声波在同种介质中传播速度相对恒定，遇到被测物体表面产生反射，基于此原理研制出超声波液位计。

现在智能型的超声波液位计可以对接收信号进行分析、处理，并实现干扰信号过滤，多重回波识别，温度补偿等有关信息。

探头与介质液面间距离D和声波传输时间t的关系为：D= c•t/2；介质液位：L=E-D=E-c•t/2。

2、安装结合现场调试经验和超声波液位计的特点，超声波液位计的安装主要有以下注意事项和要求：（1）超声波液位计的换能器即探头一般安装在由罐体引出的一段带法兰管道上，在安装时要防止管道过长影响超声波的发射接收，造成液位计无法正常工作。

（2）一般情况下，超声波液位计的探头应垂直于被测面，实在不能满足的情况下，应考虑使用反射板反射实现。

（3）对于拱形底部或者顶部的容器，超声波液位计应安装在偏离顶部中心位置，以防止回波聚集顶部产生多重干扰。

而对于平底容器则宜安装在顶部中央位置。

（4）安装超声波液位计应避开容器有障碍物、搅拌机、泵、进料口易造成液位剧烈波动的地方，如确实无法避免应考虑增设导波管。

（5）考虑到抑制工业环境下的电磁干扰，超声波液位计的信号电缆应安装屏蔽层。

3、技术特点（1）超声波液位计是采用声波测量的仪器，声波传播必须要有传播介质。

（2）超声波液位计通过压电效应产生振动发射超声波，所以其通常用在常压容器中，而且声波的传播速度受温度影响较大，一般情况下超声波换能器的工作温度不能过高。

（3）非接触式测量，超声波液位计的探头安装在被测物上方，实现非接触测量，可以对有毒物、腐蚀性、粘稠物等进行测量，特别是带有只能操作面板的超声波液位计，人机交互良好，维护方便简单。

（4）应避免安装在液体容易产生泡沫、漂浮物或者液面易波动的地方，否则会导致虚假回波的产生。

超声波液位计量程和测量范围介绍超声波液位计是一种常用的液位测量仪器，通过利用超声波的传播速度和反射原理来测量液体的高度或液位。

本文将详细探讨超声波液位计的量程和测量范围。

什么是超声波液位计？超声波液位计是一种通过发送超声波信号并接收其反射信号来测量液体高度的仪器。

它通常由发射器、接收器、信号处理器和显示器等组成。

发射器会发射超声波信号，当这些信号遇到液体表面时，一部分会被反射回来并被接收器接收。

通过测量超声波从发射到接收的时间，可以计算出液体的高度或液位。

量程和测量范围的定义在液位测量中，量程和测量范围是两个重要的概念。

量程是指液位计能够测量的最大液位高度，通常以单位长度（例如米）表示。

测量范围是指在量程内，液位计能够提供准确测量结果的范围。

超出测量范围的液位高度将无法被准确测量。

影响超声波液位计量程和测量范围的因素超声波液位计的量程和测量范围受多种因素的影响，下面将详细介绍这些因素。

1. 超声波传播速度超声波在不同介质中的传播速度是影响液位计量程和测量范围的重要因素。

不同介质的声速不同，因此需要根据具体的介质来选择合适的液位计型号。

一般来说，超声波在液体中的传播速度较快，因此超声波液位计适用于液体介质的测量。

2. 液位计的频率超声波液位计的频率也会影响其量程和测量范围。

一般来说，高频率的液位计可以提供更高的测量精度，但其量程较短。

低频率的液位计则可以提供较长的量程，但测量精度可能较低。

因此，在选择液位计时，需要根据具体的应用需求来平衡测量精度和量程的要求。

3. 液体的性质液体的性质也会对液位计的量程和测量范围产生影响。

例如，液体的密度、温度、粘度等因素都会影响超声波在液体中的传播速度，从而影响测量结果的准确性。

因此，在选择液位计时，需要考虑液体的性质对测量的影响，并进行相应的校正。

超声波液位计的量程和测量范围选择选择合适的超声波液位计的量程和测量范围是确保测量结果准确的关键。

下面将介绍如何选择合适的量程和测量范围。

全面了解超声波液位计一、为什么选择超声波液位计?超声波液位计由声波的发射和接收之间的时间来计算传感器到被测物体的距离。

无机械可动部分，可靠性高，安装简单、方便，属于非接触测量，且不受液体的粘度、密度等影响精度比较低。

二、超声波液位计特点及工作原理：超声波液位计是由微处理器控制的液位数字仪表。

在测量中超声波脉冲由传感器发出，声波经液体表面放射后被传感器接收，通过压电晶体或磁致伸缩器件转换成电信号，由声波的发送和接收之间的时间来计算传感器到被测液体表面的距离。

超声波液位计采用非接触测量，对被测介质几乎不受限制，可广泛用于液体固体物料高度的测量。

三、超声波液位计适于应用的环境：1．超声波液位计是超声波液位计和超声波料位计的统称当用于测量液体液位时，通常称为超声波液位计;当用于测量固体料位时，通常称为超声波料位计。

2．超声波液位计通常应用于温度在-40℃～100℃之间、压力在3Bar(5kg/cm2)以下的场所进行液位或料位的测量。

四、超声波液位计的安装：1．超声波液位计安装方式①超声波液位计应水平置于容器顶部。

②选择一个合适的方法来安装超声波液位计。

③超声波收发传感面应与液面平行。

④超声波收发传感面应尽量避免靠近容器侧壁。

⑤为避免振动或摇晃导致液位计松动，请小心的进行坚固安装。

⑥同一容器内不要安装多台超声波液位计，超声波互相干扰会导致测量误差。

⑦安装位置应避免阳光直射，露天安装应加防护罩。

⑧安装位置应避免强振动区域，如安装在轻振动区域，应安装橡胶减振器。

⑨安装位置应远离进料口且不能碰到障碍物。

⑩如法兰安装时,请注意法兰立管高度与立管内径的关系。

⑪安装接口要求开口尺寸足够大，当为法兰安装时，法兰下面的接管长度要设计合理，对于10米、12米量程的物位计，接管长度应不大于375px，选择DN80以上的法兰口。

注：对于15米、20米、30米和40米量程的物位计，接管长度应不大于500px,选择DN200以上的法兰口。

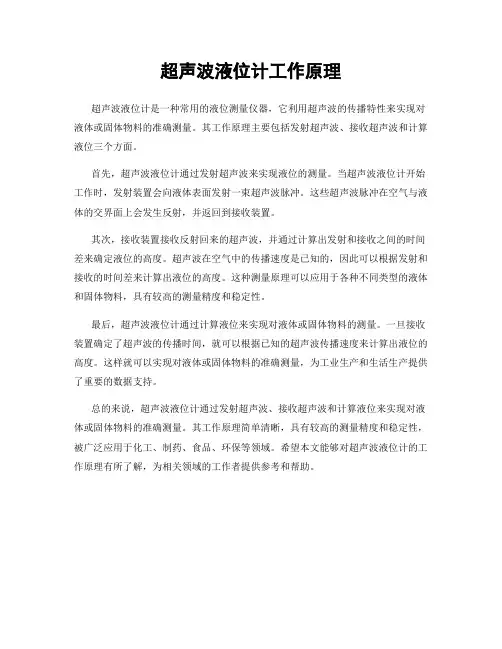

超声波液位计工作原理
超声波液位计是一种常用的液位测量仪器，它利用超声波的传播特性来实现对液体或固体物料的准确测量。

其工作原理主要包括发射超声波、接收超声波和计算液位三个方面。

首先，超声波液位计通过发射超声波来实现液位的测量。

当超声波液位计开始工作时，发射装置会向液体表面发射一束超声波脉冲。

这些超声波脉冲在空气与液体的交界面上会发生反射，并返回到接收装置。

其次，接收装置接收反射回来的超声波，并通过计算出发射和接收之间的时间差来确定液位的高度。

超声波在空气中的传播速度是已知的，因此可以根据发射和接收的时间差来计算出液位的高度。

这种测量原理可以应用于各种不同类型的液体和固体物料，具有较高的测量精度和稳定性。

最后，超声波液位计通过计算液位来实现对液体或固体物料的测量。

一旦接收装置确定了超声波的传播时间，就可以根据已知的超声波传播速度来计算出液位的高度。

这样就可以实现对液体或固体物料的准确测量，为工业生产和生活生产提供了重要的数据支持。

总的来说，超声波液位计通过发射超声波、接收超声波和计算液位来实现对液体或固体物料的准确测量。

其工作原理简单清晰，具有较高的测量精度和稳定性，被广泛应用于化工、制药、食品、环保等领域。

希望本文能够对超声波液位计的工作原理有所了解，为相关领域的工作者提供参考和帮助。

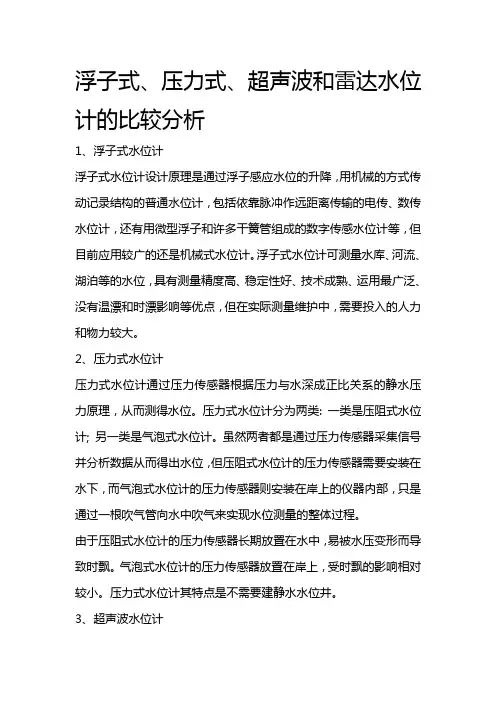

浮子式、压力式、超声波和雷达水位计的比较分析1、浮子式水位计浮子式水位计设计原理是通过浮子感应水位的升降，用机械的方式传动记录结构的普通水位计，包括依靠脉冲作远距离传输的电传、数传水位计，还有用微型浮子和许多干簧管组成的数字传感水位计等，但目前应用较广的还是机械式水位计。

浮子式水位计可测量水库、河流、湖泊等的水位，具有测量精度高、稳定性好、技术成熟、运用最广泛、没有温漂和时漂影响等优点，但在实际测量维护中，需要投入的人力和物力较大。

2、压力式水位计压力式水位计通过压力传感器根据压力与水深成正比关系的静水压力原理，从而测得水位。

压力式水位计分为两类: 一类是压阻式水位计; 另一类是气泡式水位计。

虽然两者都是通过压力传感器采集信号并分析数据从而得出水位，但压阻式水位计的压力传感器需要安装在水下，而气泡式水位计的压力传感器则安装在岸上的仪器内部，只是通过一根吹气管向水中吹气来实现水位测量的整体过程。

由于压阻式水位计的压力传感器长期放置在水中，易被水压变形而导致时飘。

气泡式水位计的压力传感器放置在岸上，受时飘的影响相对较小。

压力式水位计其特点是不需要建静水水位井。

3、超声波水位计超声波水位计是反射式水位计的一种，应用声波遇不同介面反射的原理来测定水位，共分为气介式和液介式两大类。

气介式以空气为声波的传播介质，仪器通过支架等装置放置于水面上方，由水面反射声波，根据反射波的时间可计算出水位。

气介式水位计的优点是不接触水体，完全摆脱了泥沙、流速冲击和水中漂浮物以及水下生物等不利因素的影响。

液介式是将仪器安装在河底，向水面发射声波。

两种类型的超声波水位计都不要单独建立水位井。

但在安装气介式水位计时需注意:（1）安装的支架确保超声波水位计能探测到最低水位点和最高水位点。

（2）确保超声波的发散角内无障碍物。

4、雷达水位计雷达水位计通过发射雷达波测量探头到水面的距离。

其测量精度不受外界条件、自然环境、水体等影响。

同时内部系统配有风浪滤波功能，能很好地消除风浪对于水位测量所产生的误差，测量量程大，是非常理想的水位测量设备。

北京液体超声波液位计使用说明一、前言液位计是现代化工生产中常用的一种测量仪器，它可以用来测量各种液体的液位高度。

北京液体超声波液位计是一种新型的液位计，它采用超声波技术进行测量，具有精度高、反应快、使用方便等优点。

本文将详细介绍北京液体超声波液位计的使用说明。

二、产品概述北京液体超声波液位计是一种非接触式的液位检测仪器，它采用超声波技术进行测量，可以广泛应用于各种容器和管道中的各种液体。

该产品具有精度高、反应快、使用方便等优点，并且具有多种功能和配置可供选择。

三、产品特点1. 非接触式北京液体超声波液位计采用非接触式检测方式进行测量，无需与被测物理接触，不会对被测物造成污染或损害。

2. 稳定性好该产品采用先进的数字信号处理技术和自适应滤波算法，可以有效地消除干扰信号，并保证了稳定性和可靠性。

3. 精度高该产品采用高精度的超声波传感器和先进的算法，可以实现高精度的液位测量，误差小于0.5%。

4. 反应快该产品采用实时测量方式，可以快速响应液位变化，并能够在瞬间输出测量结果。

5. 使用方便该产品具有简单易用的人机界面，可以通过触摸屏或按钮进行操作，并且支持多种通讯接口和配置选项，方便用户进行定制化设置。

四、产品使用说明1. 安装北京液体超声波液位计安装前需要先检查设备是否完好无损。

安装时需要注意以下几点：(1) 安装位置应放置在被测物体上方，并且与被测物体保持一定距离。

(2) 安装位置应避免有强烈干扰信号的设备或电源附近。

(3) 安装位置应避免有大量尘埃、水汽等影响超声波信号传输的物质存在。

2. 参数设置北京液体超声波液位计支持多种参数设置，包括单位、输出格式、通讯接口等。

用户可以根据自己的需求进行设置。

具体步骤如下：(1) 进入设置界面：在液位计主界面上点击“设置”按钮。

(2) 选择需要设置的参数：在设置界面上选择需要进行设置的参数，如单位、输出格式、通讯接口等。

(3) 进行参数设置：根据需要进行相应的参数设置，并保存设置。

水库水位测量用超声波测深仪使用说明书水库水位测量用超声波测深仪使用说明书超声波测深仪是一种高精度的水位测量仪器，可以用于实时测量水库中的水位，帮助管理人员掌握水库的水位情况，提前预测水库的水位变化，更好地进行水资源调度。

本文将详细介绍如何使用超声波测深仪进行水位测量。

一、超声波测深仪的结构和原理超声波测深仪主要由探头、电子控制模块、显示屏等组成。

探头通过发射超声波并接收反射波，通过测量超声波来计算出水深，进而得出水位。

其工作原理是：超声波在水中传播时会发生折射和反射，从而形成回声。

探头发射超声波后，接收反射波的时间间隔、强度和相位差都与水深有关，因此可以根据探头接收到的反射波信号推算出水深。

二、超声波测深仪的使用步骤1. 将超声波测深仪的探头插入水中，确保探头与水平面垂直，并且不要碰到水底。

注意，探头和水库底部之间应该留有一定的距离，否则会影响测量精度。

2. 打开超声波测深仪的电源，如果设备处于正确的工作状态，显示屏会显示当前的水位数据。

3. 如果需要更改测量单位，可以在超声波测深仪控制面板上进行设置。

4. 当需要更改探头深度时，可以通过拔掉探头后重新插入的方式来实现。

5. 当要进行多次测量时，要注意在测量过程中不要移动探头，以免影响测量精度。

6. 测量结束后，将超声波测深仪探头从水中取出，并关闭电源。

三、注意事项和维护方法1. 超声波测深仪在使用过程中，应该避免将其浸泡在水中或是让水溅入测深仪内部。

2. 长时间未使用该仪器时，应该将其存放在干燥通风的位置，以免仪器出现潮湿或生锈的情况。

3. 定期对仪器进行检查和维护，以确保其正常工作。

4. 如果发现仪器存在故障或损坏，不要自行修复，而是应该联系专业的技术人员进行维修。

综上所述，超声波测深仪是一种高精度的水位测量仪器，其使用简单方便，可以快速测量水库水位，并帮助管理人员进行水资源调度。

在使用超声波测深仪时，应该注意遵循使用步骤和注意事项，保证测量精度和延长仪器寿命。

超声波液位超声波液位计是由微处理器控制的数字物位仪表。

在测量中脉冲超声波由传感器（换能器）发出，声波经物体表面反射后被同一传感器接收，转换成电信号。

并由声波的发射和接收之间的时间来计算传感器到被测物体的距离。

由于采用非接触的测量，被测介质几乎不受限制，可广泛用于各种液体和固体物料高度的测量。

目录基本简介工作原理现场条件产品特点超声波液位计测量水位的原理以及安装要求超声波液位计主要技术参数HD-ALY系列精巧型小盲区超声波液位计基本简介QF-8000超声波液位计可采用二线制、三线制或四线制技术，二线制为：供电与信号输出共用;三线制为：供电回路和信号输出回路独立，当采用直流24v供电时，可使用一根3芯电缆线，供电负端和信号输出负端共用一根芯线；四线制为：当采用交流220v供电时，或者当采用直流24v供电，要求供电回路与信号输出回路完全隔离时，应使用一根4芯电缆线。

直流或交流供电，具有4~20mADC，高低位开关量输出。

量程范围：0-50米，多种形式可选，适合各种腐蚀性、化工类场合，精度高，远传信号输出，PLC 系统监控。

工作原理QF-8000超声波物位计工作原理是由超声波换能器（探头）发出高频脉冲声波遇到被测物位(物料)表面被反射折回反射回波被换能器接收转换成电信号.声波的传播时间与声波的发出到物体表面的距离成正比.声波传输距离S与声速C和声传输时间T的关系可用公式表示:S=C×T/2.探头部分发射出超声波，然后被液面反射，探头部分再接收，探头到液(物)面的距离和超声波经过的时间成比例:hb = ct2 即距离[m] = 时间×声速/2 [m]声速的温度补偿公式:LU20超声波液位计环境声速= 331.5 + 0.6×温度现场条件1) 环境温度: -10 ~ +60℃（低温情况需特殊说明）2) 表壳保护等级: IP65 适用于户外安装3) 适用测量的介质: 适用于大部分液体及粉状颗粒状固体，弱酸，弱碱，强碱，低于40%的强酸。

超声波液位计摘要：超声波液位计是一种常用的液位测量仪器，广泛应用于工业控制系统中。

本文将介绍超声波液位计的原理、结构和工作方式，以及其在不同领域的应用。

同时，还会探讨超声波液位计的优点和局限性，并提出一些建议以改进其性能。

1. 引言液位测量在工业领域中是非常重要的一个参数，它对于控制系统的正常运行至关重要。

传统的液位测量方法包括浮子液位计、差压液位计等，但这些方法存在着一些问题，比如精度低、易受介质性质影响等。

超声波液位计以其高精度、稳定性强的特点，逐渐成为了液位测量领域的重要工具。

2. 原理超声波液位计利用超声波在空气和介质之间的传播特性实现液位测量。

它通过发射和接收超声波信号，通过测量传播时间来计算液体的高度。

其基本原理是利用超声波在空气和液体之间的反射来实现液位的测量。

当超声波的发射器向下发出一束声波时，当声波到达液面时会发生反射，然后通过接收器接收到反射的声波，并测量声波从发射到接收的时间间隔，从而可以计算出液位的高度。

3. 结构和工作方式超声波液位计通常由发射器、接收器、信号处理模块和显示模块组成。

发射器负责发出超声波信号，接收器负责接收反射的超声波信号，信号处理模块负责处理接收到的信号并将其转化为液位值，显示模块用于显示液位值。

超声波液位计的工作方式分为连续测量和点测量两种。

连续测量是指液位计不间断地对液位进行测量，并实时显示液位值。

点测量是指液位计按需测量液位，并将测量结果发送给控制系统进行处理。

4. 应用领域超声波液位计在多个领域得到了广泛的应用。

以下列举了几个典型的应用领域：4.1 原油储罐液位测量：超声波液位计可以测量原油储罐中的液位，帮助提高原油储罐运行的安全性和效率。

4.2 污水处理：超声波液位计可以测量污水处理系统中的液位，实现对污水处理过程的监测和控制。

4.3 食品和饮料工业：超声波液位计可以用于测量食品和饮料生产过程中的液位，确保产品质量和生产效率。

4.4 化工厂：超声波液位计可以用于测量化工厂中各种液体的液位，监测和控制化工过程。

超声波液位计原理及应用液位计是如何工作的超声波液位计是由微处理器掌控的数字物位仪表。

在测量中脉冲超声波由传感器（换能器）发出，声波经物体表面反射后被同一传感器接收，转换成电信号。

并由声波的发射和接收之间的时间来计算传感器到被测物体的距离。

由于接受非接触的测量，被测介质几乎不受限制，可广泛用于各种液体和固体物料高度的测量。

超声波液位计—测量原理和应用测量原理超声波液位计[1]的原理是测量一个超声波脉冲从发出到返回整个过程所需的时间。

超声波液位计垂直安装在液体的表面，它向液面发出一个超声波脉冲，经过一段时间，超声波液位计的传感器接收到从液面反射回的信号，信号经过变送器电路的选择和处理，依据超声波液位计发出和接收超声波的时间差，计算出液面到传感器的距离。

构成超声波液位计的构成部分：超声波换能器、处理单元、输出单元应用超声波液位计针对腐蚀性、有结层或者是含酸碱废水来说，都是一种特别理想的测量工具。

超声波液位计可测量的介质包括盐酸、硫酸、氢氧化物、废水、树脂、石蜡、泥浆、碱液和漂白剂等工业用剂，广泛应用于水处理、化工、电力、冶金、石油、半导体等行业。

盐酸液位计该液位计显著特点是液体介质与指示器完全隔离，所以在任何情况下都特别安全、耐用，而且各种型号的液位计配上液位报警、掌控开关，可实现液位或界位的上、下限越位报警掌控或联锁；配上干簧芯片组液位变送器，可将液位、界位信号转换成二线制标准信号，传输给计算机、调整器、液位数显仪，实现远距离指示、检测、记录与掌控，该系列液位计广泛用于：石油、化工、冶金、制药、食品、电力等各种生产过程中的液位测量。

盐酸液位计的安装要求：⑴液位计必需垂直安装，偏差3mm⑵液位计测量范围超过 4.5米时，在上下法兰中心应增设中心支撑。

⑶筒体保持100mm距离内不能有吸磁性材料。

⑷浮子装入筒体时，切勿将浮标上下颠倒（磁性端在上）。

⑸认真检查各连接处螺栓是否上紧之后仪表即可投入使用。

⑹保温型液位计除按以上要求安装外，还必需连接冷却或加热系统。
