具有多种约束的连续体结构拓扑优化

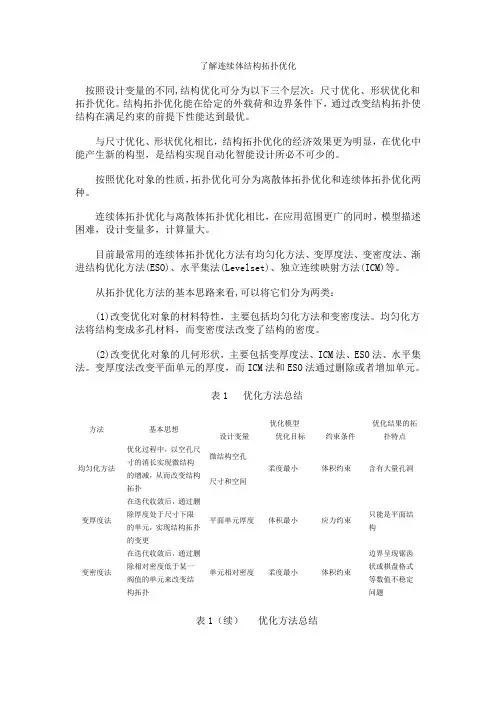

了解连续体结构拓扑优化按照设计变量的不同,结构优化可分为以下三个层次：尺寸优化、形状优化和拓扑优化。

结构拓扑优化能在给定的外载荷和边界条件下，通过改变结构拓扑使结构在满足约束的前提下性能达到最优。

与尺寸优化、形状优化相比，结构拓扑优化的经济效果更为明显，在优化中能产生新的构型，是结构实现自动化智能设计所必不可少的。

按照优化对象的性质，拓扑优化可分为离散体拓扑优化和连续体拓扑优化两种。

连续体拓扑优化与离散体拓扑优化相比，在应用范围更广的同时，模型描述困难，设计变量多，计算量大。

目前最常用的连续体拓扑优化方法有均匀化方法、变厚度法、变密度法、渐进结构优化方法(ESO)、水平集法(Levelset)、独立连续映射方法(ICM)等。

从拓扑优化方法的基本思路来看,可以将它们分为两类：(1)改变优化对象的材料特性，主要包括均匀化方法和变密度法。

均匀化方法将结构变成多孔材料，而变密度法改变了结构的密度。

(2)改变优化对象的几何形状，主要包括变厚度法、ICM法、ESO法、水平集法。

变厚度法改变平面单元的厚度，而ICM法和ESO法通过删除或者增加单元。

表1 优化方法总结方法基本思想优化模型优化结果的拓扑特点设计变量优化目标约束条件均匀化方法优化过程中，以空孔尺寸的消长实现微结构的增减，从而改变结构拓扑微结构空孔尺寸和空间柔度最小体积约束含有大量孔洞变厚度法在迭代收敛后，通过删除厚度处于尺寸下限的单元，实现结构拓扑的变更平面单元厚度体积最小应力约束只能是平面结构变密度法在迭代收敛后，通过删除相对密度低于某一阀值的单元来改变结构拓扑单元相对密度柔度最小体积约束边界呈现锯齿状或棋盘格式等数值不稳定问题表1（续）优化方法总结方法基本思想优化模型优化结果的拓扑特点设计变量优化目标约束条件ICM法每步迭代中删除拓扑变量小于某一阀值的单元，直到迭代收敛单元拓扑变量重量最轻应力、位移、屈曲、频率等边界呈现锯齿状或棋盘格式等数值不稳定问题ESO法逐步将低效材料从结构中删除，使其趋于符合一定工程要求的优化结构表征单元有无状态变量多种目标应力、位移、屈曲、频率等边界呈现锯齿状或棋盘格式等数值不稳定问题水平集法通过改变高一维的水平集函数来改变结构拓扑，直到符合一定工程要求表征单元有无状态变量多种目标柔度、体积、位移等边界光滑；对平面结构进行优化时，难以产生新的孔洞由上表可以看出:(1)均匀化方法和变密度法的优化目标为柔度最小，这在通常以重量最轻为目标的结构优化设计中显得不够实用。

结构拓扑优化设计综述一、本文概述随着科技的不断进步和工程领域的深入发展，结构拓扑优化设计作为现代设计理论的重要分支，其在航空航天、汽车制造、建筑工程等诸多领域的应用日益广泛。

结构拓扑优化设计旨在通过改变结构的内部布局和连接方式，实现结构在承受外部载荷时的最优性能，包括强度、刚度、稳定性、轻量化等多个方面。

本文旨在对结构拓扑优化设计的理论、方法及其在各领域的应用进行系统的综述，以期为该领域的进一步研究和发展提供参考和借鉴。

本文将回顾结构拓扑优化设计的发展历程，介绍其从最初的试错法到现代数学规划法、智能优化算法等的发展历程，并分析各种方法的优缺点和适用范围。

本文将重点介绍目前结构拓扑优化设计中的主流方法，包括基于梯度的方法、启发式算法、元胞自动机方法、水平集方法等，并详细阐述这些方法的原理、实现步骤和应用案例。

本文还将探讨结构拓扑优化设计中的关键问题，如多目标优化、约束处理、计算效率等，并提出相应的解决方案。

本文将结合具体的工程案例，分析结构拓扑优化设计在实际工程中的应用情况，展望其未来的发展趋势和应用前景。

通过本文的综述，读者可以对结构拓扑优化设计有一个全面、深入的了解，为相关领域的研究和实践提供有益的参考。

二、拓扑优化设计的理论基础拓扑优化设计是一种高效的设计方法，它旨在优化结构的拓扑构型，以达到最佳的力学性能和经济效益。

这一设计方法的理论基础主要源于数学优化理论、有限元分析和计算力学。

数学优化理论为拓扑优化设计提供了框架和算法。

它包括了线性规划、整数规划、非线性规划等多种优化方法。

这些方法可以帮助设计者在满足一定约束条件下，寻求目标函数的最优解。

在拓扑优化设计中，目标函数通常是结构的某种性能指标，如质量、刚度、强度等，而约束条件则可能是结构的制造工艺、材料属性、边界条件等。

有限元分析是拓扑优化设计的核心工具。

它通过将连续体离散化为一系列有限大小的单元，利用单元之间的连接关系，模拟结构的整体行为。

多相材料的连续体结构拓扑优化设计多相材料的连续体结构拓扑优化设计的核心问题是确定单元的分布，即在整个结构中分配不同材料的比例和位置，使得结构在给定的约束条件下实现最佳的性能。

优化设计的目标可以是最小重量、最大刚度、最大强度或其他性能指标。

在进行多相材料的连续体结构拓扑优化设计时，通常采用拓扑优化方法来实现。

拓扑优化方法是一种基于数学优化理论的方法，通过在结构中添加或移除部分材料来实现结构的优化设计。

最常用的方法是基于有限元分析的拓扑优化方法。

在多相材料的连续体结构拓扑优化设计中，首先需要建立结构的数学模型，即建立结构的有限元模型。

然后，在给定的约束条件下，通过改变材料的分布来进行优化。

这通常涉及到添加或移除部分材料，改变材料的比例和位置。

为了实现这个优化过程，可以使用不同的优化算法，如遗传算法、蚁群算法、模拟退火算法等。

在多相材料的连续体结构拓扑优化设计中，存在一些挑战和难点。

首先是关于材料分布的参数化表示。

如何合理地表示结构中不同材料的分布是一个复杂的问题。

其次是优化算法的选择和调节。

不同的优化算法有不同的特点和适用范围，如何选择和调节适合多相材料拓扑优化设计的优化算法也是一个重要的问题。

多相材料的连续体结构拓扑优化设计的应用前景广阔。

通过优化设计，可以实现结构的轻量化和性能的提升。

轻量化可以减少材料的使用量，降低成本和能源消耗。

性能的提升可以提高产品的竞争力和可靠性。

因此，多相材料的连续体结构拓扑优化设计在航空航天、汽车和船舶等领域有着广泛的应用前景。

综上所述，多相材料的连续体结构拓扑优化设计是一种通过改变材料的分布来优化结构的方法。

在该方法中，首先建立结构的数学模型，然后通过拓扑优化方法来优化结构。

该方法的应用前景广阔，可以实现结构的轻量化和性能的提升，有着广泛的应用前景。

连续体结构的拓扑优化设计一、本文概述Overview of this article随着科技的不断进步和工程需求的日益增长，连续体结构的拓扑优化设计已成为现代工程领域的研究热点。

拓扑优化旨在通过改变结构的内部布局和连接方式，实现结构性能的最优化，从而提高工程结构的承载能力和效率。

本文将对连续体结构的拓扑优化设计进行深入研究，探讨其基本原理、方法、应用以及未来的发展趋势。

With the continuous progress of technology and the increasing demand for engineering, the topology optimization design of continuum structures has become a research hotspot in the field of modern engineering. Topology optimization aims to optimize the structural performance by changing the internal layout and connection methods of the structure, thereby improving the load-bearing capacity and efficiency of engineering structures. This article will conduct in-depth research on the topology optimization design of continuum structures, exploring their basic principles, methods,applications, and future development trends.本文将介绍连续体结构拓扑优化的基本概念和原理，包括拓扑优化的定义、目标函数和约束条件等。

第20卷第2期2003年4月　计算力学学报　Ch i nese Journa l of Co m puta tiona l M echan icsV o l .20,N o .2A p ril 2003文章编号:100724708(2003)022*******连续体结构拓扑优化江允正,　曲淑英,　初明进(烟台大学土木系,山东烟台264005)摘　要:对连续体结构的拓扑优化,给出一种工程实用方法:将拓扑优化分两步进行,首先解决在弹性体内哪些区域需要删除的问题,然后再确定删除区的边界。

这种方法适用于各种约束条件的问题,而且拓扑清晰。

关键词:结构拓扑优化;结构优化;弹性体;中图分类号:T P 391.72 文献标识码:A收稿日期:2001204228;修改稿收到日期:20012072241基金项目:国家自然科学基金(10142001)资助项目1作者简介:江允正(19422),男,教授11　引　言当前,结构优化已经从结构尺寸优化、结构形状优化发展到结构拓扑优化和布局优化。

结构拓扑优化可以提供给人们意想不到的设计方案。

这是结构优化中具有吸引力的研究领域。

但是由于拓扑优化的难度大,进展比较缓慢[1,2]。

连续体结构的拓扑优化,是在给定外载和支承位置的情况下,要解决如下问题:第一、在弹性体内哪些地方需要删除;笫二、这些删除区应该是什么形状。

本文把删除区的位置与其边界的确定分作两步进行,这样可以充分发挥不同方法各自的优点,提高优化效率。

文中所计算的优化例题,结果令人满意。

2　方　法对于一连续体,无论是二维还是三维、单连域还是多连域,当给定外载和支承位置时(如图1),满足应力、位移等各种约束条件下的结构最优拓扑问题,都可以按如下步骤来求解: 步骤1　确定删除区的位置删除区的位置的确定可以采用各种不同的方法,本文采用有限元法与离散变量优化相结合的方法。

由于仅仅为了确定删除区位置,所以单元划分不必太细。

平面问题可以以单元厚度为设计变量,这些变量仅取两个离散值,一个值为原始厚度t ,另一个值为0,当然,一旦单元厚度为零,就意味着这个单元己不存在,应该去掉这个单元,并去掉该单元对应的应力约束,原优化模型的变量数和约束数目都发生了变化。

拓扑优化1. 什么是拓扑优化拓扑优化是一种通过调整物体内部的结构来优化其性能的方法。

在工程领域中，拓扑优化被广泛应用于设计和优化各种结构和组件，如桥梁、飞机翼、汽车车身等。

通过优化结构的拓扑，可以实现减少材料使用、降低重量、提高强度和刚度等目标。

2. 拓扑优化的原理拓扑优化的原理基于有限元分析和优化算法。

首先，通过建立数学模型将待优化的物体离散化为有限个小单元，然后通过有限元分析计算每个单元的应力和变形。

接下来，通过优化算法对单元进行重新排列和连接，以达到优化目标。

最后，通过迭代计算和优化，得到最佳的拓扑结构。

3. 拓扑优化的优势拓扑优化相比传统的设计方法具有以下几个优势：•轻量化设计：通过优化结构的拓扑，可以减少材料使用，从而降低产品的重量，提高材料利用率。

•强度和刚度优化：通过调整结构的拓扑，可以使得产品在承受外部载荷时具有更好的强度和刚度，提高结构的耐久性和可靠性。

•自由度增加：拓扑优化在设计中引入了更多的自由度，从而可以实现更多创新的设计方案和拓扑配置。

•快速迭代：拓扑优化通过不断迭代计算和优化，可以快速地获得最佳的拓扑结构，节省设计时间和成本。

4. 拓扑优化的应用领域拓扑优化可以应用于各种领域，包括但不限于以下几个方面：4.1 机械工程在机械工程领域，拓扑优化广泛应用于各种机械结构的设计和优化。

例如，通过优化产品的拓扑结构，可以减少材料使用，降低重量，提高产品的强度和刚度。

4.2 建筑工程在建筑工程领域，拓扑优化可以应用于桥梁、建筑结构等的设计和优化。

例如，通过优化结构的拓扑，可以减少材料使用，降低建筑物的重量，提高抗震性能。

4.3 航空航天在航空航天领域，拓扑优化可以应用于飞机、航天器等的设计和优化。

通过优化结构的拓扑，可以减少飞机的重量，提高燃油效率，降低运营成本。

4.4 汽车工程在汽车工程领域，拓扑优化可以应用于汽车车身、底盘等的设计和优化。

通过优化结构的拓扑，可以减少汽车的重量，提高燃油效率，提高操控性能。

摘要摘要结构拓扑优化(Topology Optimization)是根据设计域内的负载情况、约束条件和性能指标来优化材料分布，寻求结构的最佳传力路径。

由于其可以在满足结构性能的前提下，有效降低材料用量，并且其新颖的拓扑构形可以为工程创新设计提供方案，因此受到了众多学者和工程设计人员的青睐。

另外，随着科学技术和优化理论在实际工程结构设计中的不断发展，单一材料的结构拓扑优化已经不能满足结构设计领域多样性和多元化所提出的高精尖要求。

目前，多材料连续体结构拓扑优化是结构概念性设计领域具有挑战性的前沿课题之一，同时对于解决实际工程应用问题具有重要的理论意义。

本文基于隋允康教授于1996年提出的独立、连续、映射(Independent Continuous Mapping，ICM)方法，建立了在满足结构位移约束的条件下，以结构重量最轻为目标函数的连续体结构拓扑优化模型；讨论了过滤函数与约束条件对拓扑优化结果的影响；研究了不同位移约束及不同弹性模量比下，两材料及多材料连续体结构的拓扑优化。

利用M语言，在MA TLAB软件平台中开发了相应的连续体结构拓扑优化计算程序。

从以下几个主要方面进行了研究：（1）基于独立、连续、映射(ICM)方法，在连续体结构拓扑优化问题中采用结构位移作为约束条件，建立了在满足结构位移约束的条件下，以结构重量最轻为目标函数的连续体结构拓扑优化模型，讨论了过滤函数与约束条件对最优拓扑结构的影响。

（2）运用两材料连续体结构的材料插值函数，建立了位移约束下以结构重量最轻为目标函数的两材料连续体结构拓扑优化模型。

采用一阶泰勒展式和二阶泰勒近似分别对约束函数和目标函数进行了显式化，利用数学规划理论的二次规划方法对拓扑优化模型进行了求解。

针对典型平面连续体结构进行了数值验证与比较分析，讨论了给定约束条件和材料弹性模量对于两材料连续体结构优化结果的影响。

（3）提出了多材料连续体结构的材料插值函数，以三材料结构为例建立了多材料连续体结构拓扑优化模型并进行了优化求解。

连续体结构拓扑优化理论与应用研究前言近年来，随着三维打印、计算机辅助设计等技术的发展，连续体结构拓扑优化逐渐被广泛应用于工程设计中。

连续体结构拓扑优化指的是基于一定的约束条件下，通过优化连续体结构的材料分布和形状来实现结构尽可能轻量化、刚度尽可能大的目的。

本文将从理论、方法和应用三个方面，对连续体结构拓扑优化进行全面阐述。

第一章连续体结构拓扑优化理论1.1 拓扑优化的概念拓扑优化是指利用数学方法优化结构的材料分布和形状以达到某种性能目标的一种方法。

与传统的结构优化相比，拓扑优化不仅考虑结构的大小和形状，还考虑结构的材料分布。

这就要求将结构的材料分布看作设计变量，并且采用合适的材料性质描述模型来描述材料在不同条件下的特性。

1.2 拓扑优化的方法拓扑优化的方法主要可分为两类：自适应法和演化法。

自适应法主要是一种灵活的算法，通过规定合适的自适应方法进行优化；演化法则主要依靠基因或者其它进化原理来进行结构的筛选。

1.3 拓扑优化的应用拓扑优化的应用非常广泛，例如在航空航天、汽车制造、建筑设计等领域都有广泛的应用。

在航空航天领域，拓扑优化可以减轻飞机自重，提高飞机的飞行性能和使用寿命。

在汽车制造领域，拓扑优化可以降低车辆的重量，提高车辆的燃油效率和安全性能。

在建筑设计领域，拓扑优化可以使建筑结构尽可能的轻量化，增加建筑设计的美感和实用性。

第二章连续体结构拓扑优化方法2.1 拓扑敏感度分析法拓扑敏感度分析法是一种基于有限元方法的拓扑优化方法。

该方法通过对应力场的敏感度进行迭代求解，实现了结构的材料优化分布和形状。

该方法的优点是计算速度快、收敛速度快，但其缺点是对初始设计要求较高。

2.2 拓扑优化基尔霍夫法拓扑优化基尔霍夫法也是一种基于有限元方法的拓扑优化方法。

该方法将结构划分为若干个有限元单元，在设计变量的控制下分别分配材料，使得结构满足一定的约束条件。

该方法的优点是便于求解、可以同时考虑结构的刚度和稳定性等多个目标。
