干式变压器及电缆方案

·采用AF方式的变压器，若冷却系统因故障全部切除时，额定负载下可运行20min。
·冷却风扇接至电源的电缆可以在不停电的情况下容易地拆除。冷却风扇必须留有备用，任一风扇停止工作时不应造成输出容量的降低。
3.2.6噪声水平
·噪声水平用外部声压等级表示，测量单位为dB(A)。
·制造厂应提供变压器运行时的最大声压水平，以及保证的最大正偏差范围。
供货商应从系统长周期运行的角度来统筹设计、选择、制造、供应设备，以及提供售后服务和技术支持，应利用目前最适当的技术确保设备的安全可靠运行。对现场安装、维修、检查，供货商应有一定的技术支持能力。
3.3.4进度承诺
供货商应对35kV及以下干式电力变压器供货进度与相关责任进行承诺。该承诺被认为是合同需执行的内容。
3.3.5报价
供货商应根据本规格书要求提供报价清单，报价清单应注明规格型号、生产厂商和原产地，并提供在指定地点现场交货单价和总价。
供货商应提供安装材料、专用工具和技术文件的清单及报价。
供货商应提供技术服务(测试验收、工厂检验、技术文件)的清单和报价。
报价具体要求见商务招标书。
3.3.6其他
供货商对本规格书必须逐条做出明确答复，应逐条回答“满足”或“不满足”，并给出所提供产品的详细技术数据，对诸如“已知”、“理解”、“注意”、“同意”等不明确、不具体的答复视为不满足。对有技术指标要求的，应写出具体技术数据、指标和做出详细说明，不得仅以“满足什么的标准” 或“满足”为答复。如有异于本规格书要求的，应论述其理由。
·低压绝缘子0.1n(最少2套)
·密封垫1套／每个安装类型
·修整漆2kg／每种颜色
其中，n表示供货范围内安装在同一变压器上可互换的相同部件数量。
6.3供货商推荐为保证安全运行2年所需的备件

干式变压器安装方案一、安装位置选择1.干式变压器应安装在通风良好、无腐蚀性气体和易燃物质的室内，远离火源。

2.安装位置应平坦、坚固，能够承受变压器的重量和振动。

二、安装条件准备1.检查变压器铁心接地端与机壳的连接良好。

2.检查铁心接地引线与接地电缆的良好连接。

3.检查变压器油箱、铁心和绕组表面无腐蚀、污垢和异物。

4.检查变压器绝缘电阻，确保符合要求。

三、安装前准备工作1.清洁变压器周围地面，防止杂物堆积。

2.进行变压器的起吊和搬运，使用吊装工具要符合安全标准。

四、变压器的放置和固定1.变压器应放置在避免日晒、雨淋和强风吹拂的位置。

2.将变压器放置在预选好的基础上，用水平仪进行仔细调整，保证变压器水平放置。

3.使用螺栓将变压器固定在基础上，可按变压器安装规范要求进行。

五、电源和电缆的连线1.连接电源前，确认变压器与电源的电压、相数和频率相同。

2.用电缆将变压器与电源连接，连接前检查电缆绝缘是否完好，无裂纹和破损。

3.连接线路前，确保电源已断开。

六、保护装置的安装1.根据变压器额定电流和保护要求，安装过载保护器。

2.安装温度控制装置，检查控制器工作可靠。

七、接地和绝缘测试1.进行变压器的接地测试，测量接地电阻并符合要求。

2.进行变压器的外壳绝缘测试，测量绝缘电阻并符合要求。

八、调试和试运行1.确认变压器各控制开关处于关闭位置，然后开始试运行。

2.观察变压器运行情况，检查各指示灯的正常工作。

3.测试变压器的输出电压、电流和功率是否符合要求。

九、安全措施1.安装和调试过程中要注意绝缘防护，严禁带电作业。

2.保持工作现场整洁，避免杂物阻碍运行。

3.停电前可进行漏电保护器的检测和测试。

变压器安装施工方案（一）编制依据1、《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GB 50148—20102、《建筑电气安装工程施工质量验收规范》 GB 50303—20153、《电气装置安装工程电气设备交接试验标准》 GB 50150-20164、《电气装置安装工程接地装置施工及验收规范》 GB 50169—20165、《供配电系统设计规范》 GB 50052—20096、《建设工程施工现场供用电安全规范》GB 50194—20147、《城市夜景照明设计规范》JGJ/T 16—20088、《建筑设计防火规范》GB 50016-20149、《低压配电设计规范》GB 50054—201110、《建筑施工高处作业安全技术规范》JGJ 80-201611、《建筑工程施工现场环境与卫生标准》JGJ 146—201312、《建筑工程项目管理规范》GB/T 50326-201713、《建筑工程施工文件归档规范》GB/T 50328-201414、《电气装置安装工程质量检验及评定规程》DL/T 5161-200215、《电气装置安装工程电缆线路施工及验收规范》GB 50168—200616、《电气装置安装工程母线装置施工及验收规范》GB 50149—201017、《配电系统电气装置安装工程施工及验收规范》DL/T 5759-2017（二)变压器安装1、施工准备【1】配电室内的屋顶、楼板施工完毕,不得渗漏.室内地面的基层施工完毕，混凝土基础及构架达到允许安装的强度,焊接构件的质量符合要求。

预埋件应牢固且符合设计要求.【2】变压器与门的距离不得少于1。

6m，与墙的距离不应少于0。

8m。

变压器之间的净距不应小于1.0m.【3】检查变压器基础：基础的中心距离及高度的误差不应大于10mm、水平误差小于5mm。

【4】接地电阻不宜大于4Ω。

【5】开箱检查：（1)开箱检查时应有建设单位专工、设备厂家代表、专业监理工程师、设备保管员、施工单位参加,并填写开箱记录。

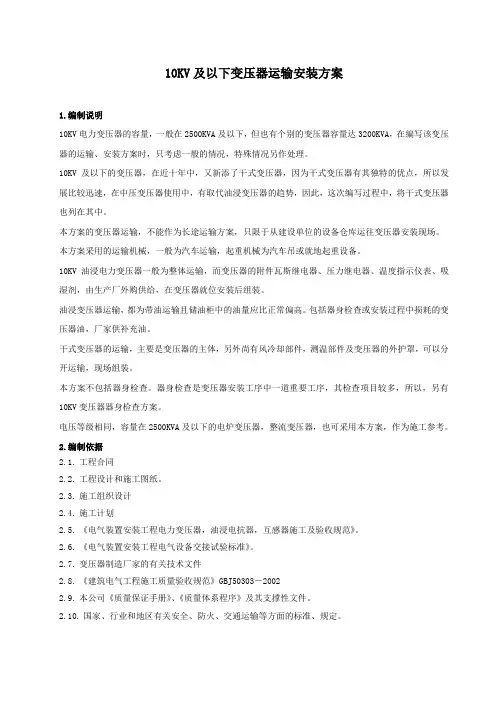

10KV及以下变压器运输安装方案1.编制说明10KV电力变压器的容量，一般在2500KVA及以下，但也有个别的变压器容量达3200KVA，在编写该变压器的运输、安装方案时，只考虑一般的情况，特殊情况另作处理。

10KV及以下的变压器，在近十年中，又新添了干式变压器，因为干式变压器有其独特的优点，所以发展比较迅速，在中压变压器使用中，有取代油浸变压器的趋势，因此，这次编写过程中，将干式变压器也列在其中。

本方案的变压器运输，不能作为长途运输方案，只限于从建设单位的设备仓库运往变压器安装现场。

本方案采用的运输机械，一般为汽车运输，起重机械为汽车吊或就地起重设备。

10KV油浸电力变压器一般为整体运输，而变压器的附件瓦斯继电器、压力继电器、温度指示仪表、吸湿剂，由生产厂外购供给，在变压器就位安装后组装。

油浸变压器运输，都为带油运输且储油柜中的油量应比正常偏高。

包括器身检查或安装过程中损耗的变压器油，厂家供补充油。

干式变压器的运输，主要是变压器的主体，另外尚有风冷却部件，测温部件及变压器的外护罩，可以分开运输，现场组装。

本方案不包括器身检查。

器身检查是变压器安装工序中一道重要工序，其检查项目较多，所以，另有10KV变压器器身检查方案。

电压等级相同，容量在2500KVA及以下的电炉变压器，整流变压器，也可采用本方案，作为施工参考。

2.编制依据2.1.工程合同2.2.工程设计和施工图纸。

2.3.施工组织设计2.4.施工计划2.5.《电气装置安装工程电力变压器，油浸电抗器，互感器施工及验收规范》。

2.6.《电气装置安装工程电气设备交接试验标准》。

2.7.变压器制造厂家的有关技术文件2.8.《建筑电气工程施工质量验收规范》GBJ50303－20022.9.本公司《质量保证手册》、《质量体系程序》及其支撑性文件。

2.10.国家、行业和地区有关安全、防火、交通运输等方面的标准、规定。

3.工程概况（根据该工程实际情况写明该工程的名称、建设地点、设计规模、工作范围、工程特点、主要技术参数、主要实物工程量、工期要求和投资金额等。
