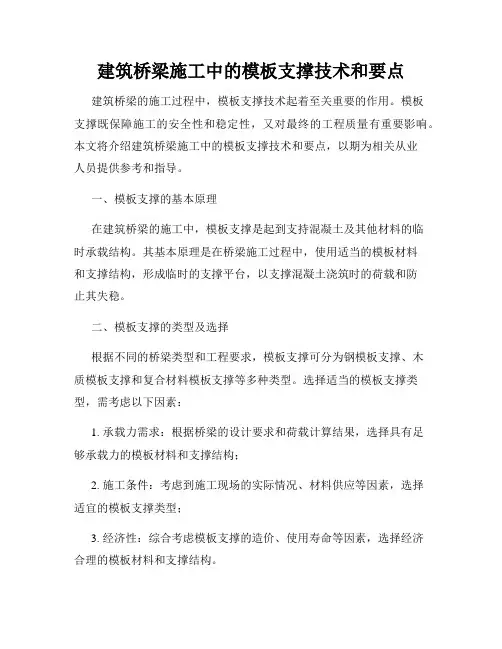

建筑桥梁施工中的模板支撑技术和要点建筑桥梁的施工过程中,模板支撑技术起着至关重要的作用。
模板支撑既保障施工的安全性和稳定性,又对最终的工程质量有重要影响。
本文将介绍建筑桥梁施工中的模板支撑技术和要点,以期为相关从业人员提供参考和指导。
一、模板支撑的基本原理在建筑桥梁的施工中,模板支撑是起到支持混凝土及其他材料的临时承载结构。
其基本原理是在桥梁施工过程中,使用适当的模板材料和支撑结构,形成临时的支撑平台,以支撑混凝土浇筑时的荷载和防止其失稳。
二、模板支撑的类型及选择根据不同的桥梁类型和工程要求,模板支撑可分为钢模板支撑、木质模板支撑和复合材料模板支撑等多种类型。
选择适当的模板支撑类型,需考虑以下因素:1. 承载力需求:根据桥梁的设计要求和荷载计算结果,选择具有足够承载力的模板材料和支撑结构;2. 施工条件:考虑到施工现场的实际情况、材料供应等因素,选择适宜的模板支撑类型;3. 经济性:综合考虑模板支撑的造价、使用寿命等因素,选择经济合理的模板材料和支撑结构。
三、模板支撑的施工要点在进行建筑桥梁施工中的模板支撑时,需要注意以下要点:1. 模板设计:合理设计模板结构,保证其强度和稳定性,并且满足施工要求。
模板要有足够的刚度和承载能力,以确保在浇筑混凝土时不发生变形和失稳现象;2. 模板安装:按照设计要求和工序顺序,将模板安装到位。
模板的安装应牢固可靠,确保其能够承受混凝土浇筑时的荷载;3. 支撑结构:根据桥梁的设计要求和模板的形式,设计合理的支撑结构。
支撑结构要满足承载能力要求,并且能够有效分布荷载,保持模板的水平度和稳定性;4. 紧固连接:在模板支撑施工过程中,需要进行紧固连接,确保模板结构的稳定性和刚度。
连接件的选择和使用要符合相关标准,并且保证连接牢固可靠;5. 模板拆除:在混凝土达到足够强度后,进行模板拆除工作。
拆除时要注意安全,并且尽可能减少对已施工部位的影响。
四、模板支撑的质量控制为保证模板支撑工作的质量,需要进行严格的质量控制。
现浇桥梁帽(盖)梁的模板支架受力分析江璩(南宁市基础工程总公司,广西南宁530031)工程技术【摘要1盖粱是粱板的支承平台,是粱桥结构物中的生要受力构件。
盖粱一般都是采用现浇施工。
其施工质量,不仅织与混凝土的质量、浇筑的方法等有关,而且与采用的模板支架息息相关。
只有采用结构合理、安全可靠的现浇支架,才能瓤抗混凝土自重以度施工荷栽的作用,操作人员才能安全地进行施工作业,才能确保盖粱施工质量和安全。
本文结合工程实例,对盖粱模板支架系统中的横粱、纵梁、钢销(剪力销)进行受力分析,并验算其安套洼。
[关键词】盖梁;支架;受力分析;验算盖梁是梁板的支承平台,是梁桥结构物中的主要受力构件。
盖梁—般都是采用现浇施工,其施工质量,不仅仅与混凝土的质量、浇筑的方法等有关,而且与采用的模板支架息息相关。
只有采用结构合理、安全可靠的现浇支架,才能抵抗混凝土自重以及施工荷载的作用,操作人员才能安全地进行施工作业,才能确保盖梁施工质量和安全。
施工过程中,要避免因支架变形而产生模板漏浆、结构严重变形、混凝土开裂等质量通病,不允许发生模板支架例塌等安全事故。
因此,盖梁施工前必须对其模板支架进行受力分析,并对其稳定性、安全性进行验算,选择合理的支架形式。
1盖梁支架形式及受力分析要点1.1盖粱现浇支架的形式目前,盖梁现浇施工支架的形式主要有以下三种:自落地支架式、抱箍挑架式与埋设托架式。
自落地支架式,即采用钢管脚手架在地面E 搭设满堂支架,在支架上设置可调托盘、方木以及模板。
抱箍挑架式,是在盖梁下的墩柱顶部套上钢抱箍,拧紧连接螺栓,让抱箍紧紧卡住立拄,然后利用抱箍牛腿架设支架的纵梁、横梁,安装模板系统。
埋设托架式,是在墩柱距离顶部一定高度处预留水平孔,等墩柱混凝土拆模且达到一定的强度后,在预留孔中穿入钢销,然后利用钢销两端悬臂部分,架设纵梁、横梁,安装模板系统。
盖梁施工时,应该根据盖梁的高度以及现场的实际施工条件,并且考虑经济成本等因素,选择技术可行、经济合理的支架形式。
支架、模板受力方案分析解析支架方案一、工程概况1.概况:工程名称:深圳市福龙路工程Ⅷ标工程地点:深圳市龙华镇桥梁工程概况:本标段桥梁工程包括ZX9+469.599—ZX9+737.258 (ZX737.462)的和平立交东、西主线桥;桩号10+138.700---10+547.282的高峰水库东、西主线桥;桩号10+168.777---10+288.127高峰水库高架桥东辅线桥。
1、和平立交东、西主线桥位于福龙路跨越和平路段,分东、西主线桥,东主线桥ZX9+469.599---ZX9+737.258;西主线桥ZX9+469.599---ZX9+737.462。
东、西主线桥桥面全宽各为13.25米,桥面横向布置为:0.5米(防护栏)+12.25米(车行道)+0.5米(防护栏)。
桥梁上部结构采用等高度预应力砼连续箱梁,横截面为单箱双室,箱梁底宽8.25米,两侧翼缘各宽2.5米,梁高1.5米,采用C50砼现浇。
其中东线桥分三联:3*30米三跨+(30+33+20.5)米三跨+3*30米三跨;西线桥分三联:3*30米三跨+(30+33+20.5)米三跨+3*30米三跨。
全桥基础采用Φ1.4和Φ1.2米钻孔灌注桩(有三个基础采用明挖基础),Φ1.5米的双柱圆墩,在共用墩处设钢筋砼盖梁,桥台为重力式桥台。
桥面铺装用5CM厚沥青玛蹄脂碎石混合料和6CM厚砼垫层。
2、高峰水库东、西主线桥位于福龙路北段,分东、西主线桥,高峰水库东侧,桩号10+138.700---10+547.282。
东、西主线桥桥面全宽各为12.24米,桥面横向布置为:0.5米(防护栏)+12.25米(车行道)+0.5米(防护栏)+0.99米(预备电力管位)。
桥梁上部结构:跨水塘段采用三跨钢—砼组合连续梁,其他段采用等高度预应力砼连续箱梁,东线桥分四联:(45+65+45)米三跨+3*25米三跨+4*25米四跨+3*25米三跨;西线桥分四联:(45+65+45)米三跨+3*25米三跨+4*25米四跨+(2*25+24.143)米三跨。
模板支架受力分析要
点讲解
模板支架受力分析要点讲解
(1)、《建筑施工扣件式钢管脚手架安全技术规范》对模板支架计算规定:
1)、模板支架立杆轴向力设计值
不组合风荷载时:N=1.2∑NGk+1.4∑NQk
组合风荷载时:N=1.2∑NGk+0.85×1.4∑NQk
式中∑NGk——模板支架自重、新浇砼自重与钢筋自重标准值产生的轴向力总和;
∑NQk——施工人员及施工设备荷载标准值、振捣砼时产生的荷载标准值产生的轴向力总和。
2)、模板支架立杆的计算长度l0
l0=h+2a
式中 h——支架立杆的步距;
a——模板支架立杆伸出顶层横向水平杆中心线至模板支撑点的长度。
3)、对模板支架立杆的计算长度l0=h+2a的理解
为保证扣件式钢管模板支架的稳定性,规范中支架立杆的计算长度是借鉴英国标准《脚手架实施规范》(BS5975-82)的规定,即将立杆上部伸出段按悬臂考虑,这有利于限制施工现场任意增大伸出长度。
若步高为1.8m,伸出长度为0.3m,则计算长度为l0=h+2a=1.8+0.6=2.4m,其计算长度系数µ=2.4/1.8=1.333,比目前通常取µ=1的值提高33.3%,对保证支架稳定有利。
(2)、扣件抗滑承载力的计算复核:
扣件钢管支架的双扣件抗滑试验用钢管扣件搭设模板支架,水平杆将荷载通过扣件传给立杆。
步高在1.8m以内时,其承载力主要由扣件的抗滑力决定。
双扣件抗滑试验表明:
扣件滑动:2t
扣件抗滑设计:1.2t
(3)、扣件钢管支模计算实例:
预应力大梁1000*2650mm,27m跨。
钢管排架间距600 *600mm
1)荷载计算
恒载
砼:1×2.65×2.4=6.36t/m
钢筋:1×2.65×0.25=0.66t/m
模板:(1+2.51+2.51) ×0.03=0.18t/m
6.36+0.66+0.18=
7.2t/m
活载:(1+1+1)×0.25=0.75t/m
支撑设计荷载:7.2×1.2+0.75×1.4=9.69t/m
2)按双扣件抗滑设计
梁下按每排5根钢管,横向间距@600,沿梁纵向钢管排架间距亦@600。
梁下每延米钢管排架的承载力(按抗滑复核)
5×1.75/0.6=14.58t/m>9.69t/m(可)
3)按规范给出的公式复核
每根排架立杆的承载力 N=205×0.412×489=41301N=4.1t
其中l0=h+2a=1600+2×200=2000 l0/I=2000/15.8=127
注:规范对模板支架给出的公式为将立杆顶步的步高作为计算长度的基准,当用可调托插入立杆顶时的受力状况与计算条件吻合,将立杆伸出段a按悬臂考虑,故l0=h+2a
(4)、对扣件钢管高大支模架承载力计算的总结:
1)位于支架底部或顶部插入可调托的立杆可以按轴心受压杆稳定性计算,立杆伸出扫地杆下的长度和可调托伸出顶部水平杆的长度即为悬臂长度。
在试验量尚不足的情况下,可以按 l0=h+2a 计算。
可调托托板离顶层水平杆的长度应限定在500mm以内。
2)当采用依靠支架顶部水平杆与立杆的扣接传力模式时,在支架步高小于1.8m的条件下,模板支架已转化为由扣件抗滑力决定其承载力,因此,必须按扣件承载力规划支架尺寸和验算抗滑力。
3)、高大支模架的支撑对象多为大截面梁,一般支架的步高为1.5~1.8m,常规的立杆纵距小于0.8m,横距小于0.6m。
若钢管的截面为Ф48×3.0mm,架体高10m,步高1600mm,若根据浙江的规程试算,得出以下有意思的具有实用意义的两点结论:
①大尺寸混凝土构件支模排架的立杆顶部采用水平钢管扣接立杆传力时,其承载力是由扣件抗滑力决定的;
② 大尺寸混凝土构件支模排架的立杆顶部采用插入可调托传力时,一般将可调托提供给工人使用时,他们往往会充分利用可调托的最大调节范围,因此,此种工况其承载力是由顶层步高及可调托伸出水平杆的长度决定的。
因此,适当调小“一顶一底”的步高和限定可调托伸出长度是特别重要的。
