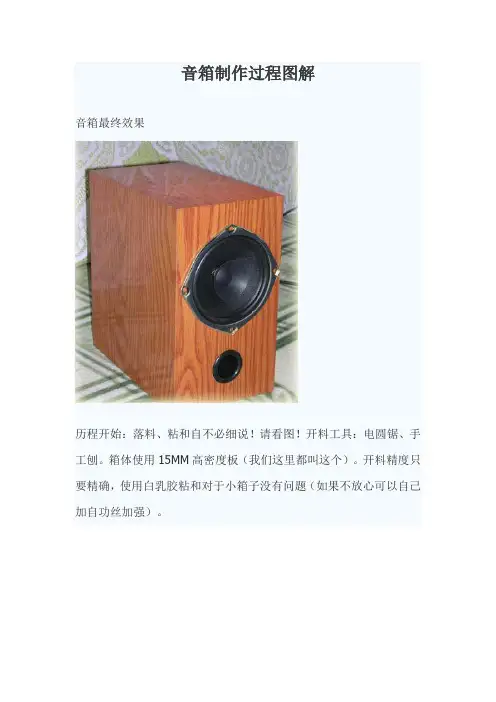

音箱制作过程图解音箱最终效果历程开始：落料、粘和自不必细说！请看图！开料工具：电圆锯、手工刨。
箱体使用15MM高密度板（我们这里都叫这个）。
开料精度只要精确，使用白乳胶粘和对于小箱子没有问题（如果不放心可以自己加自功丝加强）。
粘和完成后画好开孔位置开孔使用木工用的“飞机开孔器”（装在电钻上使用）———电动工具商店有售，大概十几元，购买的时候最好能买到长杆儿的（可以开大孔，不过你的电钻可要够功率呀！）开孔后！上腻子干后用砂纸打光，砂纸我使用240号的（标号越高越细），可以包在一块儿小密度板上打磨（或者使用厚玻璃块）。
外观的装饰一直是烧友头痛的事，小弟只是积累了一些经验，供各位参考。
我使用的是这种木纹纸（建材一半都能找到）按照箱体尺寸裁好！下面就是重点过程了：用刮板把白乳胶在箱体上刮一层。
（刮板土产都有卖）刮胶后！润湿木纹纸！（有两个作用：1、防止干纸贴的时候发胀，贴出来向老太太脸！呵呵。
2、防止上一步刮的胶干了，湿纸仍然可以牢牢粘在箱体上！）抹布可是浸水的！一面一面的粘，重复上述过程！重点是一定要从一边贴起，另一只手拿一个柔软的干抹布轻轻擦拭（这样可以保证贴的平整，湿润的木纹纸是不会产生气泡的，因为透气！）要连续面一起贴，为了晾干后裁去多余的边！（一只音箱重复三四次以上过程才能完成！就是：粘贴——晾干——裁边——粘贴——晾干——裁边——粘贴——晾干——裁边）贴完了！切记不要将开孔处弄破，便于以后刷漆！贴好了贴皮该上漆了！我用的是这种聚酯漆，质量好的环保一些，这种漆干的较快（几个小时），如果大家用聚氨酯漆，要一夜才能干，而且气味太呛，唯一的好处是便宜．这种漆我买的是140元一组．上第一遍漆：漆调的不要太稠，另外不能回刷子！！！！因为这种木纹纸木纹是印上的！如果来回刷两三下就会掉色、变花了！除了底面外，可以一次刷完。

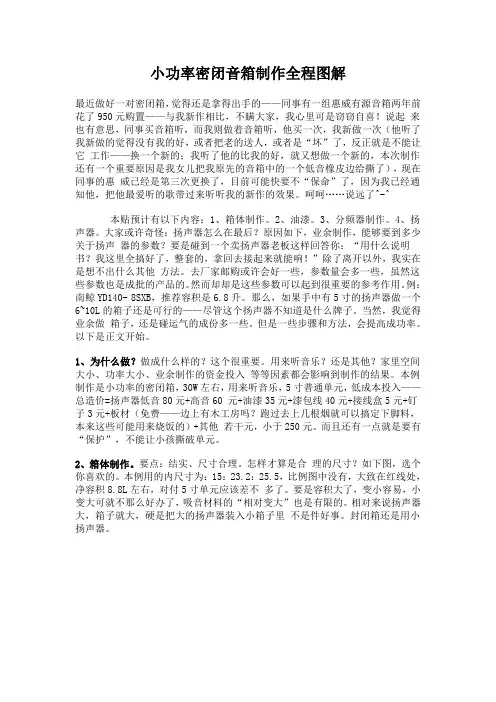

小功率密闭音箱制作全程图解最近做好一对密闭箱，觉得还是拿得出手的——同事有一组惠威有源音箱两年前花了950元购置——与我新作相比，不瞒大家，我心里可是窃窃自喜！说起来也有意思，同事买音箱听，而我则做着音箱听，他买一次，我新做一次（他听了我新做的觉得没有我的好，或者把老的送人，或者是“坏”了，反正就是不能让它工作——换一个新的；我听了他的比我的好，就又想做一个新的，本次制作还有一个重要原因是我女儿把我原先的音箱中的一个低音橡皮边给撕了），现在同事的惠威已经是第三次更换了，目前可能快要不“保命”了，因为我已经通知他，把他最爱听的歌带过来听听我的新作的效果。
呵呵……说远了^-^本贴预计有以下内容：1、箱体制作。
2、油漆。
3、分频器制作。
4、扬声器。
大家或许奇怪：扬声器怎么在最后？原因如下，业余制作，能够要到多少关于扬声器的参数？要是碰到一个卖扬声器老板这样回答你：“用什么说明书？我这里全搞好了，整套的，拿回去接起来就能响！”除了离开以外，我实在是想不出什么其他方法。
去厂家邮购或许会好一些，参数量会多一些，虽然这些参数也是成批的产品的。
然而却却是这些参数可以起到很重要的参考作用。
例：南鲸YD140- 8SXB，推荐容积是6.8升。
那么，如果手中有5寸的扬声器做一个6~10L 的箱子还是可行的——尽管这个扬声器不知道是什么牌子。
当然，我觉得业余做箱子，还是碰运气的成份多一些。
但是一些步骤和方法，会提高成功率。
以下是正文开始。
1、为什么做？做成什么样的？这个很重要。
用来听音乐？还是其他？家里空间大小、功率大小、业余制作的资金投入等等因素都会影响到制作的结果。
本例制作是小功率的密闭箱，30W左右，用来听音乐，5寸普通单元，低成本投入——总造价=扬声器低音80元+高音60 元+油漆35元+漆包线40元+接线盒5元+钉子3元+板材（免费——边上有木工房吗？跑过去上几根烟就可以搞定下脚料，本来这些可能用来烧饭的）+其他若干元，小于250元。

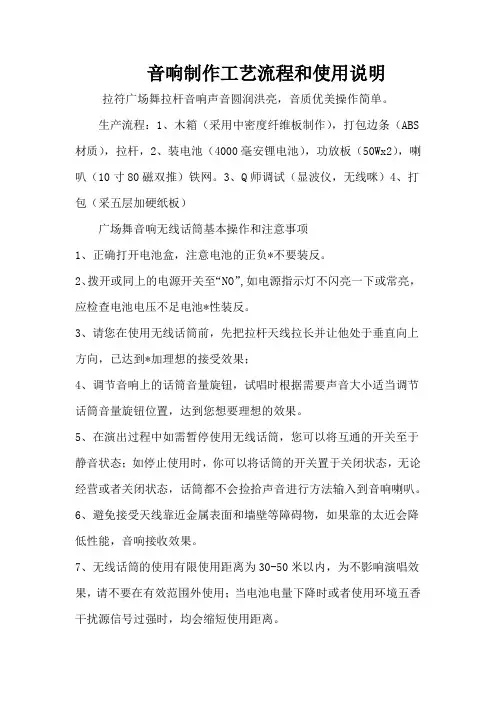

音响制作工艺流程和使用说明拉符广场舞拉杆音响声音圆润洪亮，音质优美操作简单。
生产流程：1、木箱（采用中密度纤维板制作），打包边条（ABS 材质），拉杆，2、装电池（4000毫安锂电池），功放板（50Wx2），喇叭（10寸80磁双推）铁网。
3、Q师调试（显波仪，无线咪）4、打包（采五层加硬纸板）广场舞音响无线话筒基本操作和注意事项1、正确打开电池盒，注意电池的正负*不要装反。
2、拨开或同上的电源开关至“NO”,如电源指示灯不闪亮一下或常亮，应检查电池电压不足电池*性装反。
3、请您在使用无线话筒前，先把拉杆天线拉长并让他处于垂直向上方向，已达到*加理想的接受效果；4、调节音响上的话筒音量旋钮，试唱时根据需要声音大小适当调节话筒音量旋钮位置，达到您想要理想的效果。
5、在演出过程中如需暂停使用无线话筒，您可以将互通的开关至于静音状态；如停止使用时，你可以将话筒的开关置于关闭状态，无论经营或者关闭状态，话筒都不会捡拾声音进行方法输入到音响喇叭。
6、避免接受天线靠近金属表面和墙壁等障碍物，如果靠的太近会降低性能，音响接收效果。
7、无线话筒的使用有限使用距离为30-50米以内，为不影响演唱效果，请不要在有效范围外使用；当电池电量下降时或者使用环境五香干扰源信号过强时，均会缩短使用距离。
8、为达到良好的演唱效果，嘴与麦克风的距离应保持在5-15CM,麦克风与嘴的良好角度为45度。
9、长时间使用麦克风后，电量不足指示灯不良，为不影响使用效果应及时更换电池。
10、如果您购买本公司两套以上的配套无线麦克风的有源音响，并准备一起同时使用的话，请选择标准频率不同的品种，如果频率相同，两套机器至少需要相隔100米使用，以免造成互相干扰等不必要的麻烦！使用过程中同事注意不要将机器过于靠近VCD/CD/DVD等有强大干扰频率的设备，以免形同频率之间的相关干扰而直接音响到无线麦克风无线接收的正常工作.。
箱体制作流程一对书架音箱的制作过程:一、工具下面介绍一下重要的工具：（图1 工具一览）1、电动曲线锯：顾名思义，可以用它来把板材切割成曲线形状，音箱前障板的喇叭孔和后面板的导相孔一定要用曲线锯。
当然也可以用它切割直线，音箱的六个面基本是用它来切割成的，但是对于厚板材，让它走直线有些力不从心，往往走偏，这浪费了我很多时间来修补，建议用电动圆锯。
2、手持电钻：很多工序都需要打一些孔，必不可少。
3、直尺、三角尺、圆规等量具：没有规矩不成方圆。
4、木锉、砂纸：用于板材的细加工，修补切割带来的偏差，刷漆之前也要精细地打磨；5、木工夹具：对于胶合的部件，用夹具定型是十分重要的。
6、劳保用具：在一切工作中都要注意对自己的保护，在操作刀、锯、锉、砂纸等危险性工具时，佩戴防护手套是十分必要的，如果能佩戴口罩、护目镜就更好了。
另外，还将用到螺丝刀、裁纸刀、吸尘器、电烙铁、万用表、铅笔、刷子等。
二、原料篇原料的品质很大程度上决定了成品的品质。
因为音箱的尺寸设计、元器件的搭配是个复杂的工程，为了提高成功率和节省时间，我采用了国内著名音响厂商惠威所提供的SWAN M1.2音箱套件，低音单元为6"口径的超长冲程防弹布复合纤维顶级单元F6，高音单元则是惠威顶级带式高音RT2C-A，另外还包含分频器、倒相管、接线柱和图纸。
（图2 音箱电器部分套件）板材也是影响音箱音质的重要因素。
理想的音箱应该是一个刚体，除了喇叭外没有震动的部分。
低档音箱通常都是采用密度板来做外壳，一般比较薄（12～18mm）。
高档箱一般采用很厚的密度板（25mm以上）或者实木甚至石材来打造。
我在建材市场转了转，很难找到25mm以上厚度的密度板和大幅面的实木。
作为实木的一种替代品，集成材是目前比较容易找到的材料，它是把实木条用化学和机械的方法粘压成板材，机械强度高，重量大。
是制作高档门板、床板、楼梯、桌面的理想材料。
我挑选了一款30mm厚的红松集成材，正好用去了2100mm×800mm的一张。
国内大喇叭制作流程1楼db发表于：2023-07-08 23:48:251.这是纸盆喇叭的制作材料此主题相关图片如下：2.这是压制PP盆振膜的机器此主题相关图片如下：3.打浆机，做纸盆的第一步！此主题相关图片如下：4.纸盆振膜就是从这个机器上压制成的！一次能压3个振膜出来此主题相关图片如下：5压好的振膜就是这样的此主题相关图片如下：[此贴子已经被作者于2023-07-13 17:01:13编辑过] 2楼db发表于：2023-07-08 23:51:116.PP盆一方面要通过裁剪此主题相关图片如下：7在印刷的pp盆振膜此主题相关图片如下：8在流水线上穿线的纸盆振膜此主题相关图片如下： 9穿好的振膜此主题相关图片如下： 10扬声器的磁石此主题相关图片如下：3楼db发表于：2023-07-08 23:53:38 11每一个磁石都通过仔细的清洁此主题相关图片如下：12磁石被粘在铁壳后此主题相关图片如下：13喇叭的振动线圈此主题相关图片如下：14这是在加工振膜的边沿振垫此主题相关图片如下：15热压机压出的边沿振垫此主题相关图片如下：4楼db发表于：2023-07-08 23:54:2916大口径扬声器的振膜和衬垫需要机器缝合此主题相关图片如下：17喇叭在装配线上此主题相关图片如下：18在线圈上压上重物，定位线圈的位置此主题相关图片如下：19机器涂胶，AB胶通过2个管线自动涂到金属圈边沿此主题相关图片如下：20在下一道工序上安装整体振膜此主题相关图片如下：[此贴子已经被作者于2023-07-09 08:31:11编辑过] 5楼db发表于：2023-07-08 23:54:5321安装好振膜后还要再机器上再上胶此主题相关图片如下：22喇叭在进行最后的检查固定工作，然后就贴上标签了此主题相关图片如下：23可以看到生产的是MTX的低音喇叭此主题相关图片如下：24这是生产的汽车扬声器喇叭此主题相关图片如下：25其他扬声器产品此主题相关图片如下：[此贴子已经被作者于2023-07-09 08:33:25编辑过] 6楼db发表于：2023-07-08 23:55:1726在生产过程中进行的必要工序检查此主题相关图片如下：27这是一个测试室的测试内容此主题相关图片如下：28这是在生产中进行的测试内容此主题相关图片如下：29专业的测试仪器，通过激光打在振膜上监测细微的位移量来测试喇叭振动时的状态此主题相关图片如下：30这台先进的KLIPPE.Analyzer 2单元测试系统和上图的激光测试仪是一套此主题相关图片如下：[此贴子已经被作者于2023-07-09 08:35:27编辑过]7楼db发表于：2023-07-08 23:56:1431在隔音室里正在进行耐久性测试的扬声器此主题相关图片如下：传完了,大家分享一下.发表一下高见.上述总目录:国内喇叭制作流程1.这是纸盆喇叭的制作材料2.这是压制PP盆振膜的机器3.打浆机，做纸盆的第一步！4.纸盆振膜就是从这个机器上压制成的！一次能压3个振膜出来 5压好的振膜就是这样的6.PP盆一方面要通过裁剪7在印刷的pp盆振膜8在流水线上穿线的纸盆振膜9穿好的振膜10扬声器的磁石11每一个磁石都通过仔细的清洁12磁石被粘在铁壳后13喇叭的振动线圈14这是在加工振膜的边沿振垫15热压机压出的边沿振垫16大口径扬声器的振膜和衬垫需要机器缝合17喇叭在装配线上18在线圈上压上重物，定位线圈的位置19机器涂胶，AB胶通过2个管线自动涂到金属圈边沿20在下一道工序上安装整体振膜21安装好振膜后还要再机器上再上胶22喇叭在进行最后的检查固定工作，然后就贴上标签了23可以看到生产的是MTX的低音喇叭24这是生产的汽车扬声器喇叭25其他扬声器产品26在生产过程中进行的必要工序检查27这是一个测试室的测试内容28这是在生产中进行的测试内容29专业的测试仪器，通过激光打在振膜上监测细微的位移量来测试喇叭振动时的状态30这台先进的KLIPPE.Analyzer 2单元测试系统和上图的激光测试仪是一套 31在隔音室里正在进行耐久性测试的扬声器[此贴子已经被作者于2023-07-09 08:42:51编辑过] 8楼谁是谁发表于：2023-07-09 00:40:00呵呵,DB这个帖子不错,赞一个!9楼DAAS发表于：2023-07-09 08:29:52看上去有点混乱，仿佛大杂烩同样？是否是多种不同的机种在生产？DB老大是否稍微整理一下呢？10楼db发表于：2023-07-09 08:48:55了解一下流程,看看现场的工艺水准条件就可了.[此贴子已经被作者于2023-07-09 08:49:31编辑过] 11楼DAAS发表于：2023-07-09 14:34:11上面的图片有一部分是爱声的生产线，我仿佛认得那个大大的GOOD的图标，尚有那台克力普，呵呵12楼心动发表于：2023-07-09 15:41:15是有点乱哈，但是不错了．先收集下来，看以后有用没，懒得去拍照了！。

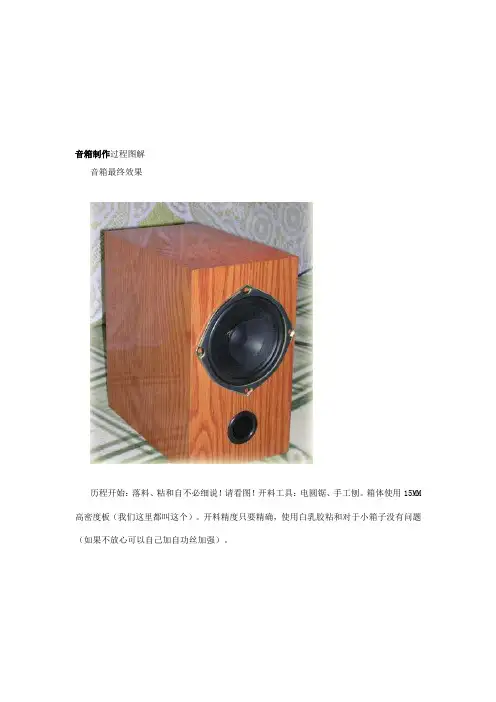

音箱制作过程图解音箱最终效果历程开始：落料、粘和自不必细说！请看图！开料工具：电圆锯、手工刨。
