电厂MIS方案

  • 格式：doc
  • 大小：663.50 KB
  • 文档页数：19

目录1.0 范围 .................................................................................................. 错误！未定义书签。

2.0 规范和标准 ...................................................................................... 错误！未定义书签。

3.0 MIS系统应用软件技术要求 ........................................................... 错误！未定义书签。

4.0 MIS系统硬件及其系统软件技术要求 (2)5.0技术文档与软件版权 ....................................................................... 错误！未定义书签。

6.0 包装和运输 ...................................................................................... 错误！未定义书签。

7.0 安装、审核和测试 (12)8.0 设计联络会（DLM） (12)9.0 工程服务 (12)10.0 培训 (13)11.0交付进度 ......................................................................................... 错误！未定义书签。

12.0 招标设备清单 (14)1.2.3 MIS结构化布线系统应根据生产综合楼及相关建筑物内装修同步进行。

在本次招标范围内。

MIS系统计算机网络是以生产综合楼信息中心机房为中心的星型拓扑结构，通过光纤（1000MB）连接至厂区内的其它建筑物，包括输煤电子设备楼、集控室、除尘除灰渣控制室、翻车机室等。

信息点分布见下表：(1.3.7 负责MIS服务器系统、网络系统设备、网管系统以及系统软件等的供货、安装、调试和集成及用户培训。

1.3.8 所有硬件和系统软件按合同要求验收测试。

1.3.9 负责所有设备的运输、现场安装、调试等，达到合同要求，满足运行条件。

1.3.10 根据所供设备以及现有设备对供电、接地、消防、运行环境及安装的要求，对MIS系统中心机房的布置进行设计、设计方案待买方确认后，由卖方负责对MIS 系统中心机房内的所有设备以及全厂网络设备进行安装、调试。

4.0 MIS系统硬件及其系统软件技术要求4.1 总则4.1.1 卖方应根据本工程的实际需要，所有设备应具有一定的先进性、实用性，很好的开放性、很高的安全可靠性、很强的扩充能力，并具有维护简便等特点。

4.1.2 卖方所提供的软、硬件设备必须满足买方未来开发、使用系统的要求，并保证技术建议的合理性、可行性和完整性，以及其所提供的软、硬件设备的实用性、可用性和一致性。

4.1.3 卖方提供的设备应满足本章节中所述的设备技术要求。

卖方提供本文件未提及的其他设备（软、硬件）时，应具体说明其用途，并附详细技术资料。

4.2 服务器4.2.1 中心服务器中心服务器是存储电厂主要数据的服务器，为各种应用提供服务的服务器；该机还要存储DCS控制设备传来的实时数据。

该机需要高可靠性、高可用性，采用双机热备，负载均衡，磁盘阵列存储，要求采用IBM P5小型机，并具有下列特性：●全64位技术（CPU 64位，操作系统64位，应用软件64位）；●RISC CPU主频≥1.45GHz ，采用先进的铜芯片技术，带256KB以上 L1 Cache、32M外部L2 Cache，CPU数目为2个，单机至少可扩至8个CPU；●系统总线必须数据线与地址线分离；●系统总线吞吐量≥12Gbps；●支持SCSI和PCI接口；●基本内存≥4G，至少可扩充到32GB，要求具有ECC容错功能；●微机操作系统支持64位ORICAL8i/9i，支持多CPU并发处理, 并能够利用系统提供的大容量内存（4GB以上），支持CPU与内存（≥4GB）升级；●PCI扩展槽数量不小于8个；●I/O带宽不小于5Gbps；●≥2个光纤通道接口（1Gbps或2Gbps）；●≥2个1000Base-SX全双工以太网光纤接口网卡；●≥2个内置硬盘，单盘容量≥70GB(转速≥10000rpm)，硬件镜像；●支持多机（两台以上主机）Cluster容错系统；●具备专用的、可靠的快速的存储系统如基于高速SCSI接口，磁盘I/O总线的数据传输率需大于100MB/秒，支持磁盘的热插拔，实现系统盘之间的镜像；●主机系统具有故障诊断软件，有以下功能：硬件预报分析、物理逻辑示图、可编程事件处理、性能监测、显示系统资源情况；●网络接口需支持25/155Mbps ATM、10/100/1000Mbps以太网、FDDI等协议和网络环境；●机柜式安装方式；磁盘阵列存储技术要求：要求采用IBM DS4000系列●具有较高的系统性能，良好的可靠性、安全性、稳定性，较高的I/O吞吐率等指标能够满足业主数据管理系统的需求；●支持多种类型的操作系统，其中包括IBM AIX、Linux和Microsoft WindowsNT/2000；●全光纤结构；●支持完全开放式的SAN体系；●冗余光纤控制器，每控制器缓存大于等于256MB；●内部光纤环速率大于等于2Gbps；●系统传输速率大于等于200MB/s；●支持RAID 0、1、0+1、3、5；●所有主要组件磁盘驱动器、风扇、电源供应和缓存控制器应支持热插拔；●支持36GB、73GB、146GB FC接口硬盘，单台容量大于等于2T；●支持基于网络的阵列管理软件；●支持机柜式安装；●4个标准连接，直接主机连接或SAN连接；●配置硬盘可用容量大于等于1T；●配置Turbo组件及FlashCopy软件用于各服务器连接的SAN光纤交换机技术要求：●主流光纤通道交换机●存储硬件平台架构围绕SAN的设计思想●光纤接口提供10公里的连接长度●为基于Intel芯片的WindowsNT系统和UNIX系统提供高速的光纤连接。

●提供企业级的光纤交换能力和高度的容错能力●自动地识别、登记加入的光纤设备隔离有问题的设备并且自动启用备用路由传输数据●当数据流量和网络状态变化时，SAN光纤交换机会对数据流进行自动的流向分配●提供2台SAN交换机，形成冗余架构；●8口SAN光纤交换机（冗余）●光纤交换机选择品牌为博科（Brocade）4.2.2 实时数据应用服务器提供1台实时数据应用服务器，用以接收分散控制系统DCS的实时数据。

●型号：IBM X3650●Xeon 双核CPU主频≥1.8GHz / 1M Cache/ 40XCD ROM/ 2*1000 BaseT NIC●支持SCSI和PCI接口●基本内存≥2GB●内置硬盘≥2*73.4GB SAS，RAID1镜像●双光纤通道卡，接入SAN交换机●机柜式安装方式，冗余电源配置4.2.3 MIS中间应用服务器提供2台MIS中间应用服务器用以完成MIS系统应用软件的中间应用。

●型号：IBM X3650●Xeon 双核CPU主频≥1.8GHz / 1M Cache/ 40XCD ROM/ 2*1000 BaseT NIC●支持SCSI和PCI接口●基本内存≥2GB●内置硬盘≥2*73.4GB，RAID1镜像●机柜式安装方式，冗余电源配置4.2.4 工作流应用服务器提供2台工作流应用服务器作集群，双机热备，配备数据库，用以完成MIS系统的工作流应用。

●型号：IBM X3650●Xeon 双核CPU主频≥1.8GHz / 1M Cache/ 40XCD ROM/ 2*1000 BaseT NIC●支持SCSI和PCI接口●基本内存≥2GB●内置硬盘≥2*73.4GB SAS，RAID1镜像●双光纤通道卡，接入SAN交换机●机柜式安装方式，冗余电源配置4.2.5 数据仓库平台服务器提供1台数据仓库平台应用服务器，用以完成对电厂内数据库中数据的整合，提供快速的数据访问。

●型号：IBM X3650●Xeon 双核CPU主频≥1.8GHz / 1M Cache/ 40XCD ROM/ 2*1000 BaseT NIC●支持SCSI和PCI接口●基本内存≥2GB●内置硬盘≥2*73.4GB SAS，RAID1镜像●双光纤通道卡，接入SAN交换机●机柜式安装方式，冗余电源配置4.2.6 备份服务器主要提供所有服务器的数据安全备份服务，其功能和性能的要求如下：●型号：IBM X3650●Xeon 双核CPU主频≥1.8GHz / 1M Cache/ 40XCD ROM/ 2*1000 BaseT NIC●支持SCSI和PCI接口●基本内存≥2GB●内置硬盘≥2*73.4GB SAS，RAID1镜像●双光纤通道卡，接入SAN交换机●机柜式安装方式，冗余电源配置●接入SAN交换机磁带库具体要求如下：●须配置磁带库作为备份介质，HBA卡接入SAN网络●备份数据必须经SAN传输到磁带库●磁带库必须内置2个以上磁带机20个以上的磁带槽●单个磁带未压缩磁带容量200G以上●数据传输须满足60M/S以上●总容量应能达到3TB以上●磁头应能自动清洗●品牌与微机同一品牌4.2.7 网管工作站提供1台网络管理工作站，用以完成对电厂整个网络的监控。

4.2.8 厂内WEB服务器●型号：IBM X3650●Xeon 双核CPU主频≥1.8GHz / 1M Cache/ 40XCD ROM/ 2*1000 BaseT NIC●支持SCSI和PCI接口●基本内存≥2GB●内置硬盘≥2*73.4GB SAS，RAID1镜像●机柜式安装方式，冗余电源配置4.2.9 OA服务器●型号：IBM X3650●Xeon 双核CPU主频≥1.8GHz / 1M Cache/ 40XCD ROM/ 2*1000 BaseT NIC●支持SCSI和PCI接口●基本内存≥2GB●内置硬盘≥2*73.4GB SAS，RAID1镜像●双光纤通道卡，接入SAN交换机●机柜式安装方式，冗余电源配置4.3 网络中心交换机MIS系统计算机网络采用典型的星型结构，在网络平台上运行多种应用系统，用户的网络应用除了数据库、Intranet等应用外，还有一些功能服务器，数据流向以访问网络中心服务器为主。

除财务服务器外，其它服务器均连在中心机房的中心交换机上。

中心交换机除保证较高的性能外，还要提供较强的升级扩展能力，为将来的网络扩展打下基础，要求采用思科品牌。

合集下载

电厂MIS系统拟定方案

电厂MIS系统拟定方案

阳城晋煤能源MIS系统拟定
方案一：
一、功能需求
1、设备管理：通过建立电厂全部设备的整体框架，对设备进行编码、设备台账、设备
异动申请、设备变更异动通知单等信息进行综合管理。

2、缺陷管理：根据设备缺陷闭式管理制度，对所有生产中发生的缺陷进行管理。

3、两票管理：实现各种与工作票和操作票有关的业务流程化、电子化处理，提高开票
效率和开票准确性。

4、运行管理：建立电厂运行管理体系，实现运行人员在当班过程中记录生产、设备、
管理中的各种信息，监测实际运行状况生产运行报表。

5、安全管理：建立施工用电申请单台账，建立应急预案响应。

6、月度例会计划管理：对部门、公司月度计划、完成情况进行汇总管理。

7、用户管理：在系统登陆界面增加注册功能，由系统管理员赋予角色权限并审核通过
后加入到系统用户信息表中。

8、技术监督管理：实现技术监督业务流程化、电子化处理，针对任务执行过程管控和
历史记录查询。

方案二：
一、功能需求：
1、全厂生产过程实时数据采集与处理
2、厂级生产过程信息监视和统计分析
3、厂级及机组级性能计算
4、两票电子化
5、设备状态实时监测和定制化报表
一个完整的MIS应包括：辅助决策系统（DSS）、工业控制系统（IPC）、办公自动化系统（OA）以及数据库、模型库、方法库、知识库和与上级机关及外界交换信息的接口。

电厂管理信息系统MIS主要功能包括：经营管理、生产管理、行政管理、系统维护四大部分。

厂级监控信息系统（SIS）。

发电企业基建MIS系统设计

发电企业基建MIS系统设计


2-3基建MIS总体功能结构 • 11 实验与评价计划审计模型 • 12 项目管理指挥控制系统模型 • 13 预算准备与实施模型 • 14 试验情况公告、评价与管理模型 • 15 费用分析与分配策略模型 • 16 风险评估方法（VERT）模型 • 17 最小成本加快模型 • 18 计算机辅助技术管理模型 • 19 项目完成评价模型 • 20 竞标评估模型
财 务 管 理 软 件
图 纸 档 案 管 理
物 资 管 理
设 备 清 册
人 力 资 源 管 理
综 合 查 询 与 网 站
2-3基建MIS总体功能结构
• • • • • • • • • • • 主要功能模块如下： 1 发展战略模型 2 进度与资源分配模型 3 合同评价系统 4 进度风险分配管理模型 5 软件费用估算模型 6 项目组织体系模型 7 文件结构管理模型 8 关键任务（课题）计划、预算与跟踪模型 9 自动项目计划与文件自动生成模型 10 参数费用估算模型
就需要一切从实际出发，从企业的需要和可能出发，而不异想天开、好高鹜远，并采用抓 点带面的工作方法，从试点中找出规律，探索经验，加以推广，才能做到切实有效，滚动 发展，避免一哄而起，一哄而散。
1-6、基建电厂MIS建设的实施原则
注意人才培养、技术指导和业务培训工作，切忌操之过急，违背科学规律。 在普遍的基础上抓好点，并及时推广到面，以形成互相学习、互相促进、竞
2-2基建MIS总体逻辑结构
工程预算
财务管理
工 程 管 理
工程招投标
物资管理
合同变更
工程进度
合同管理
工程决算
合同付款进度
图档管理
设备清册
人力资源ห้องสมุดไป่ตู้
电厂管理信息系统

电厂管理信息系统

电厂管理信息系统（ MIS ）电厂管理信息系统 (MIS) 包括：基建 MIS 和生产 MIS 。

在建设期建立的基建MIS 是整个 MIS 的一部分。

1)基建期 MIS基建期 MIS 对基建期整个过程进行信息管理。

主要包括：进度计划管理、质量管理、费用管理、合同管理、设备管理、材料管理、办公自动化管理、财务管理、档案管理、企业网站/综合查询等。

基建MIS 数据将在电厂建成后自动转入生产期 MIS 系统。

2)生产期 MIS建立电厂管理信息系统是给电厂的管理人员提供大量实时和非实时的、准确的、完整的、可靠的信息和进行加工、运算分析后的信息，以提高电厂管理的效率和决策的正确性，使发电厂的经营和管理者们将以往粗糙的管理经营方式精细化，以企业特征为根本，降低发电成本、减少维护费用、合理经营策略，以实现利润的最大化，确保企业在将来的竞争中立于不败之地。

电厂管理信息系统 MIS主要功能包括：经营管理、生产管理、行政管理、系统维护等四大部分。

厂级监控信息系统（ SIS）为了提高电厂的整体管理水平和运行效率，增强电厂的市场竞争力，拟建立厂级监控信息系统。

该系统在传统的 DCS、辅助车间控制系统与 MIS 之间形成了一个重要的管理控制一体化层面，完成对全厂的实时过程的优化管理和控制。

SIS 的主要功能是采集DCS、TCS、全厂辅助车间等控制系统的数据来实现电厂运行优化、负荷调度分配优化、经济性能分析、设备故障诊断及设备寿命管理等功能，对全厂的实时过程进行优化管理，为电厂运行管理人员提供运行指导和决策依据，确保电厂在保证安全生产的基础上通过最优化控制策略使整个电厂的设备潜能得到充分发挥，使整个生产保持在最佳、最稳定、最经济的运行状态，用最少的成本带来最多的效益。

厂级监视信息系统（SIS）的功能包括：生产过程信息采集、处理和监视；厂级经济性能计算、分析和操作指导等功能。

SIS 为厂级管理信息系统（MIS ）提供所需的生产过程信息。

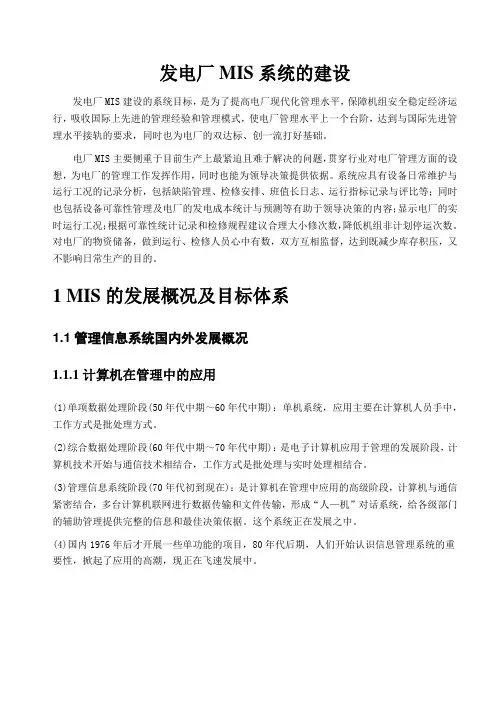

发电厂MIS系统的建设

发电厂MIS系统的建设

发电厂MIS系统的建设发电厂MIS建设的系统目标，是为了提高电厂现代化管理水平，保障机组安全稳定经济运行，吸收国际上先进的管理经验和管理模式，使电厂管理水平上一个台阶，达到与国际先进管理水平接轨的要求，同时也为电厂的双达标、创一流打好基础。

电厂MIS主要侧重于目前生产上最紧迫且难于解决的问题，贯穿行业对电厂管理方面的设想，为电厂的管理工作发挥作用，同时也能为领导决策提供依据。

系统应具有设备日常维护与运行工况的记录分析，包括缺陷管理、检修安排、班值长日志、运行指标记录与评比等；同时也包括设备可靠性管理及电厂的发电成本统计与预测等有助于领导决策的内容；显示电厂的实时运行工况；根据可靠性统计记录和检修规程建议合理大小修次数，降低机组非计划停运次数。

对电厂的物资储备，做到运行、检修人员心中有数，双方互相监督，达到既减少库存积压，又不影响日常生产的目的。

1 MIS的发展概况及目标体系1.1管理信息系统国内外发展概况1.1.1计算机在管理中的应用(1)单项数据处理阶段(50年代中期～60年代中期)：单机系统，应用主要在计算机人员手中，工作方式是批处理方式。

(2)综合数据处理阶段(60年代中期～70年代中期)：是电子计算机应用于管理的发展阶段，计算机技术开始与通信技术相结合，工作方式是批处理与实时处理相结合。

(3)管理信息系统阶段(70年代初到现在)：是计算机在管理中应用的高级阶段，计算机与通信紧密结合，多台计算机联网进行数据传输和文件传输，形成“人—机”对话系统，给各级部门的辅助管理提供完整的信息和最佳决策依据。

这个系统正在发展之中。

(4)国内1976年后才开展一些单功能的项目，80年代后期，人们开始认识信息管理系统的重要性，掀起了应用的高潮，现正在飞速发展中。

1.1.2计算机及MIS在电力行业中的应用电力行业的计算机应用已近10年，已有许多电厂在近3年时间里开展了众多应用并取得了良好的经济效益。

前不久，电力部行业计算机应用暨信息化工作会议部署了电力行业计算机应用的目标：在本世纪末，电力工业电子信息技术综合应用水平要达到发达国家90年代初期的水平，某些领域达到90年代国际先进水平。
