2016年上海中考物理一模选择压轴汇总(含答案))

填空压轴：图表分析1.(15年宝山区)为了“探究由光敏电阻的阻值特性与照射的光线种类的关系”，某小组同学利用由硫化镉半导体材料制成的光敏电阻、电压恒定的电源、电流表、电键和导线组成电路，并用强度相同的不同光波，做了如图6（a ）、（b ）、（c ）所示的三次实验。

请仔细观察比较图中的装置、操作和现象，然后归纳得出初步结论。

①比较（a ）和（b ）两图可以发现：在电压一定时，用强度相同的可见光线或红外光线照射到由硫化镉半导体材料制成的光敏电阻上，通过光敏电阻的电流强度是______的，因此该光敏电阻的电阻值与是否照射红外光线______关。

②比较（a ）和（c ）两图可以发现： 。

③根据上述研究情况，请你提出一个进一步研究的问题_________________________。

2.(15年奉贤区一模)如图9所示，（a ）是始于我国宋辽时期的倒装壶，它没有壶盖。

由于该壶无口无盖，只在壶底中央有一梅花形注水口，使用时须将壶倒置如图（b ），水由壶底梅花孔注入壶腹，故名“倒装壶”。

壶内置中心漏注与梅花孔衔接，水通过中心漏注流入壶内，由中心漏注来控制水面，壶嘴处有同样的隔离装置，倒置时水不致外溢，若外溢则表(21) (22) (23) (24) 图6＋ 光敏电阻AB－ 0电流表mA + 电源+-紫外光线红外光线光敏电阻+-ABmA ＋ － 0电流表电源可见光线光敏电阻+- AB mA ＋ － 0电流表电源（a ） （b ） （c ）明水已经装满。

同样，将壶正置如图（c ）或倾斜倒水时，因壶内中心漏注的上孔高于最高水面，壶底孔也不会漏水。

此壶构造奇特，设计精巧，匠心独运，充分体现了古代工匠的智慧。

（1）“倒装壶”是根据 （21） 原理制成的。

（2）某同学说：“此壶能够装的水的多少是由壶嘴处的隔离装置所决定的”，你认为该同学的说法是 （22）_的（选填“合理”或“ 不合理”）。

（3）壶中注入适量的水，将壶由图（b ）位置倒转到图（c ）位置的过程中，由于 （23） 的作用，水不会从注水口漏出。

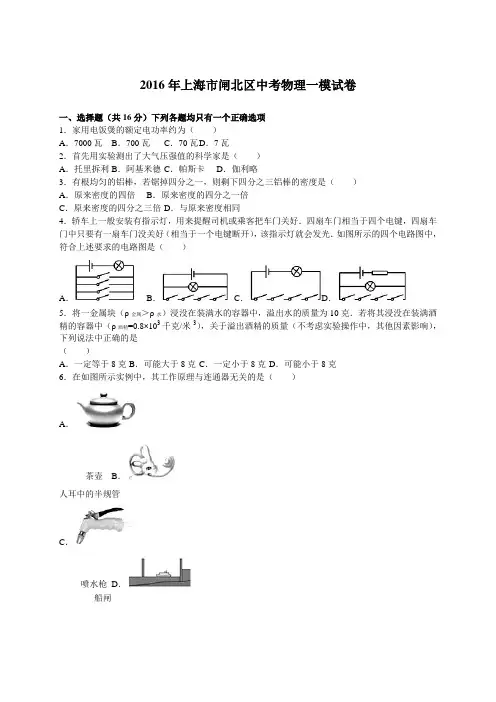

2016年上海市闸北区中考物理一模试卷一、选择题（共16分）下列各题均只有一个正确选项1．家用电饭煲的额定电功率约为（）A．7000瓦B．700瓦C．70瓦D．7瓦2．首先用实验测出了大气压强值的科学家是（）A．托里拆利 B．阿基米德 C．帕斯卡D．伽利略3．有根均匀的铝棒，若锯掉四分之一，则剩下四分之三铝棒的密度是（）A．原来密度的四倍B．原来密度的四分之一倍C．原来密度的四分之三倍 D．与原来密度相同4．轿车上一般安装有指示灯，用来提醒司机或乘客把车门关好．四扇车门相当于四个电键，四扇车门中只要有一扇车门没关好（相当于一个电键断开），该指示灯就会发光．如图所示的四个电路图中，符合上述要求的电路图是（）A．B．C．D．5．将一金属块（ρ金属＞ρ水）浸没在装满水的容器中，溢出水的质量为10克．若将其浸没在装满酒精的容器中（ρ酒精=0.8×103千克/米3），关于溢出酒精的质量（不考虑实验操作中，其他因素影响），下列说法中正确的是（）A．一定等于8克 B．可能大于8克 C．一定小于8克 D．可能小于8克6．在如图所示实例中，其工作原理与连通器无关的是（）A．茶壶B．人耳中的半规管C．喷水枪D．船闸7．在如图所示的电路中，电源电压保持不变．闭合电键S，电路正常工作，一段时间后，电流表的示数变小，电压表的示数不变．若电路故障只发生在电阻R1或R2上，用某完好的定值电阻R（R ＞R1）替换R1，替换后，电流表的示数变大，电压表的示数仍然不变，则（）A．R1可能断路B．R2可能断路C．R1一定断路D．R2一定断路8．如图所示，均匀实心圆柱体A和B放置在水平地面上，对地面的压强p A＞p B，已知两个圆柱体A和B体积V A＜V B，高度h A＜h B，与地面的接触面积S A＞S B，若在圆柱体A和B的上方，沿水平方向切去一部分，使A和B剩余部分对地面的压强相等，则下列判断正确的是（）A．可能切去相同质量B．可能切去相同体积C．剩余部分的高度可能相等D．A和B对地面压力的变化量可能相等二、填空题（共26分）9．家用照明电路的电压为伏，常用洗衣机与冰箱之间是连接的（选填“串联”或“并联”），家庭中消耗的电能，可用表来测量．10．有一种“包装用硬质泡沫塑料”的密度为25千克/米3，单位读作，“包装用的木材”密度为500千克/米3，木材的密度是硬质泡沫塑料的倍；则体积相等的木材与硬质泡沫塑料相比，木材的质量硬质泡沫塑料的质量（选填“大于”、“等于”或“小于”）．11．质量为0.1千克的木块漂浮在水面上，木块所受重力为牛，木块所受的浮力大小为牛，如果把木块投入酒精中，木块也漂浮在酒精面上，木块所受的浮力将（选填“增大”、“不变”或“减小”）．12．如图所示，用手把一个圆柱体物块浸没在水中．物块的上表面受到水的压力大小为14.7牛，它的下表面受到水的压力大小为20.5牛，物块受到的浮力大小为牛，浮力的方向为；若物块重为8牛，放手后这个物块将（选填“上浮”、“悬浮”或“下沉”）．13．某导体两端的电压为6伏，20秒内通过该导体横截面的电荷量为12库，通过该导体的电流为安，这段时间内电流做功为焦，该导体的电阻为欧．14．一盏标有“220V 25W”的白炽灯泡，其中220V表示该灯的，25W表示该灯的，一度电能供应该灯正常工作小时．15．在如图所示的电路中，电源电压为3伏且保持不变．小灯L标有“2.5V”字样，忽略温度对灯丝电阻的影响．闭合电键S，将滑动变阻器的滑片P由a端向b端移动的过程中，小灯L始终发光，则电流表A的示数，电压表V2的示数与电流表A的示数的比值．（均选填“增大”、“不变”或“减小”）16．某同学在研究物体浸入水中过程中，物体所受液体的浮力大小与哪些因素有关，做了如图所示的实验．该同学先把石块挂在弹簧测力计下，静止时如图（a）所示，测力计示数为F1．然后把石块慢慢地浸在水中如图（b）、（c）、（d）所示，测力计的示数分别为F2、F3和F4，且F4＜F3＜F2＜F1．请仔细观察图中的操作和测量结果，然后归纳得出初步结论①比较图中（a）、（b）或（a）、（c）或（a）、（d）可得：．②比较图中（a）、（b）、（c）和（d）可得：．三、作图题（共6分）17．在如图中，物体所受重力为8牛，物体静止放在水平桌面上．请用力的图示法画出物体对水平桌面的压力．18．在如图中，将电源、电流表、电压表三个元件符号正确填进电路的空缺处．要求电键S闭合后：（1）电流方向如图所示．（2）向右移动滑动变阻器的滑片P时，小灯变暗，电压表的示数变小．四、计算题（共24分）19．物体排开水的体积为2×10﹣3m3，求它所受的浮力F浮．20．一个瓶子最多能装2千克的水，求：①该瓶子的容积V．②用该瓶子装满酒精时酒精的质量m酒精．（ρ酒精=0.8×103千克/米3）21．如图所示，薄壁圆柱形容器甲和圆柱体乙置于水平地面上．容器甲足够高、底面积为8×10﹣2米2，盛有质量为24千克的水．圆柱体乙的质量为20.25千克、底面积为5×10﹣2米2．①求圆柱体乙对水平地面的压强p乙．②若圆柱体乙的密度为2×103千克/米3，在圆柱体乙的上表面水平切去一块物体A，将物体A浸没在容器甲的水中，此时水对容器甲底部的压强等于圆柱体乙剩余部分对水平地面的压强．求物体A 的质量m A．22．在图所示的电路中，电源电压保持不变．电阻R1的阻值为10欧，滑动变阻器上标有“50Ω2A”字样，现将两个电压表V1、V2分别并联在电路中（所测电压在电压表测量范围内）．闭合电键S，②若变阻器R2连入电路阻值为50欧时，求电路中的电流I．③滑动变阻器上的滑片P分别从移动次序1到2、2到3、3到4时滑动变阻器R2的阻值都有变化，通过计算分别求出相应变化量△R2．五、实验题（共18分）23．在“测定小灯泡的电功率”实验中，请完成空格处的内容．实验目的：测定小灯泡在不同电压下的．实验原理：．实验器材：电源、电键、小灯泡、电压表、电流表、、导线若干．实验步骤：①观察小灯泡，记下小灯泡的．②画出实验电路图．按照电路图，用笔线代替导线连接实物图．③按电路图和有关要求连接实验电路．…实验结果：分别计算出小灯泡的额定功率和实际功率．24．在“探究物质质量与体积的关系”实验中，用如图所示的天平（天平已经调至平衡）和量筒分别测量物体的质量和体积．①将体积相同的铝合金和泡沫塑料块分别放在天平的左右盘内，会观察到天平不平衡．表明：体积相同的不同物质，．②将体积大小不同的两块泡沫塑料块分别放在天平的左右盘内，同样会观察到天平不平衡．表明：，体积不同，质量不相等．．分析比较表格中的实验数据，可以初步得出结论：．b．为了得到比较完整的物质质量与体积的定量关系，还需要进一步实验，进一步实验设计方案是：．25．某同学用实验“探究串联电路中电压的规律”．提出问题：在如图所示的串联电路中，电路中ab、bc、ac两点之间的电压可能有一定的关系．设计实验并进行实验探究：①按图所示的电路图连接电路．②把电压表分别接入到电路中的ab、bc、ac两点之间，闭合电键S，测出它们的电压，填入如表．③为了防止偶然因素的影响，可以采用以下两种方法之一，重复上面实验步骤．方法一：改变电源电压请完成空格处的内容①在连接电路时，电键必须．②上面设计的表格中存在的不足之处是：．③表格补充完整后，通过对表格中数据的分析，后面两次实验是采用重复进行的（选填“方法一”或“方法二”）．④分析表格中数据，可以得出结论：串联电路中的电压规律是：串联电路两端的总电压等于．26．某同学做“用电流表、电压表测电阻”实验，实验器材齐全且完好，电源电压保持不变．他正确串联实验器材，然后将电压表并联在电路中，闭合电键后，电压表的示数为6伏，电流表的示数为0.12安，接着移动变阻器的滑片，观察到电流表的示数逐渐增大，而电压表的示数始终不变．经思考，该同学重新正确连接电路，操作步骤正确，闭合电键后，发现两电表指针所在位置与前次实验时一致．移动变阻器的滑片，当滑片位于滑动变阻器中点位置时，电流表的示数为0.20安．继续移动变阻器的滑片到某位置时，电压表与电流表的示数如图所示．请根据该同学实验过程中观察到的现象，完成空格处的内容．①电源电压为伏．②滑动变阻器的最大阻值为欧．2016年上海市闸北区中考物理一模试卷参考答案与试题解析一、选择题（共16分）下列各题均只有一个正确选项1．家用电饭煲的额定电功率约为（）A．7000瓦B．700瓦C．70瓦D．7瓦【分析】结合生活经验可估算一下家用电饭煲正常工作时的电功率．【解答】解：家用电饭煲，其功率一般在1000W左右，故对照选项可知，只有B符合题意．故选B．2．首先用实验测出了大气压强值的科学家是（）A．托里拆利 B．阿基米德 C．帕斯卡D．伽利略【分析】本题根据对初中物理中几位重大贡献的科学家的认识做出选择．【解答】解：A、托里拆利第一个测出了大气压的值；B、阿基米德发现了阿基米德原理．C、帕斯卡发现了帕斯卡原理；D、伽利略对用实验证实了日心说．故选A．3．有根均匀的铝棒，若锯掉四分之一，则剩下四分之三铝棒的密度是（）A．原来密度的四倍B．原来密度的四分之一倍C．原来密度的四分之三倍 D．与原来密度相同【分析】①密度是物质的特性；②同种物质的密度相同，不同物质的密度一般不同；③物质的密度与物质的质量和体积无关．【解答】解：密度是物质的一种特性，它与物质的种类有关，与物质的质量和体积无关，所以铝棒锯掉1/4后，剩下的3/4铝棒的密度不变，故A、B、C错误，D正确．故选D．4．轿车上一般安装有指示灯，用来提醒司机或乘客把车门关好．四扇车门相当于四个电键，四扇车门中只要有一扇车门没关好（相当于一个电键断开），该指示灯就会发光．如图所示的四个电路图中，符合上述要求的电路图是（）A．B．C．D．【分析】四个车门中任意一个车门（相当于开关）未关好，该指示灯会发光，说明只要一个开关断开，灯泡就发光，所有开关闭合，灯泡不发光．对各选项逐一分析．【解答】解：开关没闭合灯就亮，显然开关与灯是并联的，且四个开关中任意一个未闭合指示灯会发光，故四个开关要串联．A．由电路图可知，几个开关是并联的，当开关都闭合时，即车门都关好，灯泡也会发光，故A错误；B．由电路图可知，几个开关串联后与灯泡并联，当开关都闭合时，会造成电源断路，故B错误；C．由电路图可知，几个开关是串联的，当开关都闭合时，即车门都关好，灯泡才会发光，故C错误；D．由电路图可知，几个开关是串联的，当开关都闭合时，即车门都关好，灯泡不会发光，且不会造成电源短路，故D正确．故选D．5．将一金属块（ρ金属＞ρ水）浸没在装满水的容器中，溢出水的质量为10克．若将其浸没在装满酒精的容器中（ρ酒精=0.8×103千克/米3），关于溢出酒精的质量（不考虑实验操作中，其他因素影响），下列说法中正确的是（）A．一定等于8克 B．可能大于8克 C．一定小于8克 D．可能小于8克【分析】金属块浸没在酒精中和在水中的体积不变，浸没时溢出水的体积和溢出酒精的体积相等；已知溢出水的质量，根据V=求出溢出水的体积，可得溢出酒精的体积，然后根据m=ρV求出从盛满酒精的杯中溢出酒精的质量．【解答】解：由ρ=可得，浸没在装满水的杯子中，溢出水的体积：V水===10cm3，因金属块的体积不变，所以金属浸没在装满酒精的杯子中，溢出酒精的体积和溢出水的体积相等，即V酒精=V水=10cm3，溢出酒精的质量：m酒精=ρ酒精V酒精=0.8g/cm3×10cm3=8g．故选A．6．在如图所示实例中，其工作原理与连通器无关的是（）A．茶壶B．人耳中的半规管C．喷水枪D．船闸【分析】连通器的结构特征是上端开口、底部连通，判断是不是连通器要根据这两个特征．【解答】解：A、茶壶的壶嘴与壶身底部相通，上端开口，壶嘴和壶身在同一高度，倒满水后，液面相平，故茶壶是连通器；不符合题意；B、人耳中的半规管从结构看，符合上端开口、底部连通，是连通器，不符合题意；C、喷水枪是利用了液体压强来工作，其结构也不符合连通器的特点，不是连通器，符合题意；D、船闸是利用连通器的原理工作的，不符合题意；故选C．7．在如图所示的电路中，电源电压保持不变．闭合电键S，电路正常工作，一段时间后，电流表的示数变小，电压表的示数不变．若电路故障只发生在电阻R1或R2上，用某完好的定值电阻R（R ＞R1）替换R1，替换后，电流表的示数变大，电压表的示数仍然不变，则（）A．R1可能断路B．R2可能断路C．R1一定断路D．R2一定断路【分析】根据电路图可知，两电阻并联，电流表测量R1支路的电流，电压表测量并联电路两端电压；根据电流表和电压表的示数变化情况判断电路故障．【解答】解：电压表示数不变，说明电源完好；电流表示数变小，说明电流表所在的支路可能出现断路；若R2断路，根据并联电路的特点可知，R1支路的电流应该不变，与题意不符，故不可能是R2断路；用某完好的定值电阻R（R＞R1）替换R1，替换后电流表A的示数变大，说明定值电阻R使得该支路接通，使电流表示数从0增大到某一数值，故R1一定断路了．故选C．8．如图所示，均匀实心圆柱体A和B放置在水平地面上，对地面的压强p A＞p B，已知两个圆柱体A和B体积V A＜V B，高度h A＜h B，与地面的接触面积S A＞S B，若在圆柱体A和B的上方，沿水平方向切去一部分，使A和B剩余部分对地面的压强相等，则下列判断正确的是（）A．可能切去相同质量B．可能切去相同体积C．剩余部分的高度可能相等D．A和B对地面压力的变化量可能相等【分析】（1）根据p===表示出切去相同质量时两者压强的变化量，根据S A＞S B可知两者压强变化量的大小关系，然后判断剩余部分压强的大小变化进行判断；（2）根据p====表示出切去相同体积时两者压强的变化量，根据p====和p A＞p B得出两者的关系，然后比较两者压强变化量的大小关系进行判断；（3）根据p======ρgh判断两者密度之间的关系，然后判断剩余部分的高度相等时两者的压强关系；（4）比较原来压强的关系判断A和B对地面压力的变化量相等时，两者剩余部分的压强是否可能相等．【解答】解：（1）切去相同质量时，两者压强的变化量分别为：△p A===，△p B===，因S A＞S B，所以，△p A＜△p B，又因p A＞p B，所以，A和B剩余部分对地面的压强不可能相等，故A错误；（2）切去相同体积时，两者压强的变化量分别为：△p A===，△p B===，因水平面上物体的压力和自身的重力相等，所以，物体对地面的压强：p====，因p A＞p B，所以，＞，因V A＜V B，所以，＞＞，即＞，则＞，即△p A＞△p B，所以，A和B剩余部分对地面的压强可能相等，故B正确；（3）剩余部分的高度相等时，物体对地面的压强：p======ρgh，因p A＞p B，h A＜h B，所以，ρA＞ρB，则A和B剩余部分对地面的压强：p A′=ρA gh，p B′=ρB gh，所以，A和B剩余部分对地面的压强不可能相等，故C错误；（4）A和B对地面压力的变化量相等，因p A＞p B，所以，剩余部分A的压强大于剩余部分B的压强，故D错误．故选B．二、填空题（共26分）9．家用照明电路的电压为220伏，常用洗衣机与冰箱之间是并联连接的（选填“串联”或“并联”），家庭中消耗的电能，可用电能表来测量．【分析】根据对家庭电路电压、连接方式和电能测量仪器的了解，可直接做出解答．【解答】解：在我国，家用照明电路的电压为220伏，常用洗衣机与冰箱之间是并联连接的，这样在工作时可以互不影响；家庭中消耗的电能，可用电能表来测量．故答案为：220；并联；电能．10．有一种“包装用硬质泡沫塑料”的密度为25千克/米3，单位读作千克每立方米，“包装用的木材”密度为500千克/米3，木材的密度是硬质泡沫塑料的20倍；则体积相等的木材与硬质泡沫塑料相比，木材的质量大于硬质泡沫塑料的质量（选填“大于”、“等于”或“小于”）．【分析】根据密度单位的读法和密度的定义回答第一和第二空；知道密度关系和体积关系，根据m=ρV得出质量关系．【解答】解：千克/米3，读作千克每立方米，木材的密度和硬质泡沫塑料的密度之比为：500千克/米3：25千克/米3=20：1，即木材的密度是硬质泡沫塑料密度的20倍；可见，木材的密度大于硬质泡沫塑料的密度，又因为体积相同，根据m=ρV可知，体积相等的木材与硬质泡沫塑料相比，木材的质量大于硬质泡沫塑料的质量．故答案为：千克每立方米；20；大于．11．质量为0.1千克的木块漂浮在水面上，木块所受重力为0.98牛，木块所受的浮力大小为0.98牛，如果把木块投入酒精中，木块也漂浮在酒精面上，木块所受的浮力将不变（选填“增大”、“不变”或“减小”）．【分析】利用重力公式可计算木块的重力．当木块漂浮时，其所受浮力等于重力，据此判断在水中和酒精中漂浮时的浮力大小．【解答】解：木块所受重力：G=mg=0.1kg×9.8N/kg=0.98N；由于木块漂浮在水面上，所以受到的浮力等于自身的重力，即F浮=G=0.98N；木块在酒精中也处于漂浮状态，其浮力仍等于自身重力，所以浮力不变．故答案为：0.98；0.98；不变．12．如图所示，用手把一个圆柱体物块浸没在水中．物块的上表面受到水的压力大小为14.7牛，它的下表面受到水的压力大小为20.5牛，物块受到的浮力大小为 5.8牛，浮力的方向为竖直向上；若物块重为8牛，放手后这个物块将下沉（选填“上浮”、“悬浮”或“下沉”）．【分析】（1）物体浸在液体（或气体）中，物体将受到的液体（或气体）对它产生的压力，求出合力，即受到的浮力，从而得出浮力产生的原因是液体（或气体）对物体上下表面的压力差；浮力的方向是竖直向上的．（2）根据浮力和重力的大小关系，判断物块最后的状态．【解答】解：（1）圆柱体受到的浮力：F浮=20.5N﹣14.7N=5.8N；浮力的方向是竖直向上的．（2）G物=8N＞F浮，所以放手后，这个物块将下沉．故答案为：5.8；竖直向上；下沉．13．某导体两端的电压为6伏，20秒内通过该导体横截面的电荷量为12库，通过该导体的电流为0.6安，这段时间内电流做功为72焦，该导体的电阻为10欧．【分析】知道20秒内通过该导体横截面的电荷量，根据I=求出通过导体的电流，根据W=UIt=UQ求出这段时间内电流做的功，再根据欧姆定律求出导体的电阻．【解答】解：通过导体的电流：I===0.6A，这段时间内电流做的功：W=UIt=UQ=6V×12C=72J，由I=可得，导体的电阻：R===10Ω．故答案为：0.6；72；10．14．一盏标有“220V 25W”的白炽灯泡，其中220V表示该灯的额定电压，25W表示该灯的额定功率，一度电能供应该灯正常工作40小时．【分析】电灯泡的铭牌上标出了灯泡的额定电压和额定功率；灯泡正常工作时，其功率为额定功率，可利用公式W=Pt计算工作时间．【解答】解：由电灯泡的铭牌可知：“220V”表示该灯泡的额定电压为220V，“25W”表示该灯泡的额定功率为25W；灯泡正常发光时实际功率等于其额定功率，由W=Pt得一度电能供应该灯正常工作时间：t===40h．故答案为：额定电压；额定功率；40．15．在如图所示的电路中，电源电压为3伏且保持不变．小灯L标有“2.5V”字样，忽略温度对灯丝电阻的影响．闭合电键S，将滑动变阻器的滑片P由a端向b端移动的过程中，小灯L始终发光，则电流表A的示数增大，电压表V2的示数与电流表A的示数的比值减小．（均选填“增大”、“不变”或“减小”）【分析】由电路图可知，灯泡L与滑动变阻器串联，电压表V1测L两端的电压，电压表V2测变阻器两端的电压，电流表测电路中的电流，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流表的变化，根据欧姆定律结合变阻器接入电路中的电阻可知电压表V2的示数与电流表A的示数的比值．【解答】解：由电路图可知，灯泡L与滑动变阻器串联，电压表V1测L两端的电压，电压表V2测变阻器两端的电压，电流表测电路中的电流，将滑动变阻器的滑片P由a端向b端移动的过程中，接入电路中的电阻减小，电路中的总电阻减小，由I=可知，电路中的电流增大，即电流表A的示数增大；由R=可知，电压表V2的示数与电流表A的示数的比值等于变阻器接入电路中的电阻值，所以，电压表V2的示数与电流表A的示数的比值减小．故答案为：增大；减小．16．某同学在研究物体浸入水中过程中，物体所受液体的浮力大小与哪些因素有关，做了如图所示的实验．该同学先把石块挂在弹簧测力计下，静止时如图（a）所示，测力计示数为F1．然后把石块慢慢地浸在水中如图（b）、（c）、（d）所示，测力计的示数分别为F2、F3和F4，且F4＜F3＜F2＜F1．请仔细观察图中的操作和测量结果，然后归纳得出初步结论①比较图中（a）、（b）或（a）、（c）或（a）、（d）可得：浸在液体中的物体受到浮力的作用．②比较图中（a）、（b）、（c）和（d）可得：物体受到的浮力和排开液体的体积有关，且排开液体的体积越大，受到的浮力越大．【分析】（1）挂在弹簧测力计下的物体，若浸入液体中，弹簧测力计的示数减小就说明物体受到了竖直向上的浮力；（2）影响浮力大小的因素有液体的密度和物体排开液体的体积，实验探究时应采用控制变量法．探究浮力的大小是否与液体密度的关系要保证物体排开液体体积一定，要探究浮力的大小与物体排开液体体积的关系要保证液体的密度一定，要探究浮力的大小是否与物体浸没在液体中深度的关系时要保证液体密度和物体排开液体体积均一定．【解答】解：①比较图中（a）、（b）或（a）、（c）或（a）、（d）可知，（b）、（c）、（d）中簧测力计示数变小，说明浸在液体中的物体受到竖直向上的浮力；②比较图中（a）、（b）、（c）和（d）可知，物体排开水的体积不同，弹簧测力计的示数不同，且排开液体的体积越大，弹簧测力计的示数越小，说明浸在同一液体中的物体所受浮力大小跟物体排开液体的体积有关，且排开液体的体积越大，受到的浮力越大．故答案为：①浸在液体中的物体受到浮力的作用；②物体受到的浮力和排开液体的体积有关，且排开液体的体积越大，受到的浮力越大．三、作图题（共6分）17．在如图中，物体所受重力为8牛，物体静止放在水平桌面上．请用力的图示法画出物体对水平桌面的压力．【分析】画力的图示要先分析力的大小，方向和作用点，再确定标度，按照力的图示要求画出这个力．【解答】解：压力的大小等于重力，为8N，方向垂直于接触面向下，作用点在接触面上．如图所示：18．在如图中，将电源、电流表、电压表三个元件符号正确填进电路的空缺处．要求电键S闭合后：（1）电流方向如图所示．（2）向右移动滑动变阻器的滑片P时，小灯变暗，电压表的示数变小．【分析】根据电压表应与被测用电器并联，电流表应与用电器串联，再结合滑动变阻器和小灯炮L 串联可判断各元件的位置．【解答】解：根据电流的流向可确定电池的正负极，根据电流表要与变阻器串联可确定电流表的位置；向右移动滑动变阻器的滑片P时，小灯变暗，电压表的示数变小，说明电压表并联在灯泡的两端．故左端为电流表，中间为电压表，右侧为电池．如图所示．四、计算题（共24分）19．物体排开水的体积为2×10﹣3m3，求它所受的浮力F浮．【分析】知道物体排开水的体积和水的密度，利用阿基米德原理即可求物体受到的浮力．【解答】解：ρ水=1×103kg/m3，V排=2×10﹣3m3，物体受到的浮力：F浮=ρ水gV排=1×103kg/m3×9.8N/kg×2×10﹣3m3=19.6N，答：物体受到的浮力为19.6N．20．一个瓶子最多能装2千克的水，求：①该瓶子的容积V．②用该瓶子装满酒精时酒精的质量m酒精．（ρ酒精=0.8×103千克/米3）【分析】①知道瓶子最多装水的质量，利用V=求出水的体积，即瓶子的容积；②装满酒精时酒精的体积和瓶子的容积相等，利用m=ρV求装满酒精的质量．【解答】解：①根据ρ=可得，瓶子装满水的体积：V水===2×10﹣3m3，瓶子的容积：V容=V水=2×10﹣3m3；。

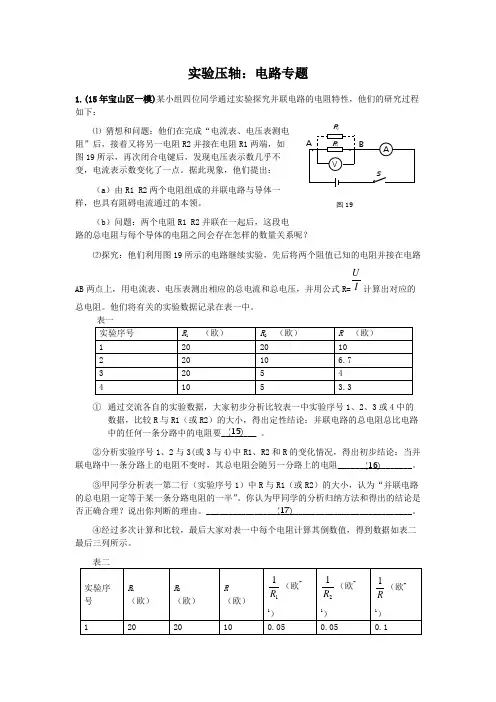

实验压轴：电路专题1.(15年宝山区一模)某小组四位同学通过实验探究并联电路的电阻特性，他们的研究过程如下：⑴ 猜想和问题：他们在完成“电流表、电压表测电阻”后，接着又将另一电阻R2并接在电阻R1两端，如图19所示，再次闭合电键后，发现电压表示数几乎不变，电流表示数变化了一点。

据此现象，他们提出：（a ）由R1 R2两个电阻组成的并联电路与导体一样，也具有阻碍电流通过的本领。

（b ）问题：两个电阻R1 R2并联在一起后，这段电路的总电阻与每个导体的电阻之间会存在怎样的数量关系呢？⑵探究：他们利用图19所示的电路继续实验，先后将两个阻值已知的电阻并接在电路AB 两点上，用电流表、电压表测出相应的总电流和总电压，并用公式R=I U计算出对应的总电阻。

他们将有关的实验数据记录在表一中。

① 通过交流各自的实验数据，大家初步分析比较表一中实验序号1、2、3或4中的数据，比较R 与R1（或R2）的大小，得出定性结论：并联电路的总电阻总比电路中的任何一条分路中的电阻要________。

②分析实验序号1、2与3(或3与4)中R1、R2和R 的变化情况，得出初步结论：当并联电路中一条分路上的电阻不变时，其总电阻会随另一分路上的电阻_________________。

③甲同学分析表一第二行（实验序号1）中R 与R1（或R2）的大小，认为“并联电路的总电阻一定等于某一条分路电阻的一半”。

你认为甲同学的分析归纳方法和得出的结论是否正确合理？说出你判断的理由。

_______________________________________________。

④经过多次计算和比较，最后大家对表一中每个电阻计算其倒数值，得到数据如表二最后三列所示。

图19(15) (16)(17)进一步分析比较表二中实验序号1、2、3或4中最后三列得到的各电阻倒数之间的大小关系，归纳得到它们间的定量关系是：________________________________________。

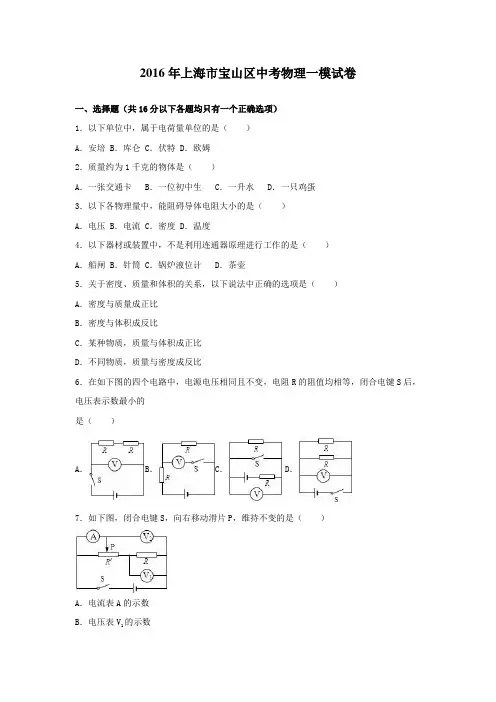

2016年上海市宝山区中考物理一模试卷一、选择题（共16分以下各题均只有一个正确选项）1．以下单位中，属于电荷量单位的是（）A．安培 B．库仑 C．伏特 D．欧姆2．质量约为1千克的物体是（）A．一张交通卡B．一位初中生C．一升水D．一只鸡蛋3．以下各物理量中，能阻碍导体电阻大小的是（）A．电压 B．电流 C．密度 D．温度4．以下器材或装置中，不是利用连通器原理进行工作的是（）A．船闸 B．针筒 C．锅炉液位计D．茶壶5．关于密度、质量和体积的关系，以下说法中正确的选项是（）A．密度与质量成正比B．密度与体积成反比C．某种物质，质量与体积成正比D．不同物质，质量与密度成反比6．在如下图的四个电路中，电源电压相同且不变，电阻R的阻值均相等，闭合电键S后，电压表示数最小的是（）A．B．C．D．7．如下图，闭合电键S，向右移动滑片P，维持不变的是（）A．电流表A的示数B．电压表V的示数1C．电压表V2示数与电流表A示数的乘积D．电压表V1示数与电流表A示数的比值8．如下图，底面积不同的圆柱形容器A和B别离盛有质量相等的甲、乙两种液体，现在两液面齐平．假设从两容器中别离抽出部份液体后，两液面仍维持齐平，那么现在液体对各自容器底部的压强p A、p B和压力F A、F B的关系是（）A．p A＜p B，F A=F B B．p A＜p B，F A＞F B C．p A＞p B，F A=F B D．p A＞p B，F A＜F B二、填空题（共26分）9．物体间挤压产生的形变成效是由物体单位面积上受到的决定的．物体某个面上受到的压力跟该受力面积的比值就等于物体受到的；1帕等于牛/米2．10．上海市家庭照明电路的电压是伏；厨房里的电水壶与节能灯之间的连接方式是的（选填“并联”或“串联”），正常工作时，通过它们的电流是的（选填“相同”或“不相同”）．11．护士在利用注射器吸取药液时，先将活塞推到针筒底部，这是为了，然后将针尖浸入药液中，利用吸取药液；现今医院对患者进行静脉抽血时，将贮血管做成真空（低压）的，它是利用让血液自动进入管内．12．滑动变阻器是通过改变导体的来改变电阻，从而改变电路中的电流．某滑动变阻器上标有“100Ω 1A”的字样，其中100Ω表示，1A表示．13．某导体两头的电压为6伏，10秒内通过该导体横截面的电荷量为6库，通过该导体的电流为安，它的电阻为欧．当它两头的电压降到4伏时，通过它的电流又为安．14．如下图，重为5牛的实心金属球挂在弹簧测力计下，把它全数浸入装水的容器中不动（不触底），弹簧测力计示数变成1牛，现在金属球受到的浮力大小为牛，金属球所受的浮力与拉力的合力大小为牛，方向．15．在如下图的电路中，电源电压维持不变．已知灯L、电阻R可能显现了故障，闭合电键S后：①假设发觉灯L发光，那么三个电表中示数必然等于零的是表．②假设发觉灯L不发光，且两个电压表示数相等（都不为零），那么故障是．16．为了“探讨由光敏电阻的阻值特性与照射的光线种类的关系”，某小组同窗利用由硫化镉半导体材料制成的光敏电阻、电压恒定的电源、电流表、电键和导线组成电路，并用强度相同的不同光波，做了如图（a）、（b）、（c）所示的三次实验．请认真观看比较图中的装置、操作和现象，然后归纳得出初步结论．①比较（a）和（b）两图能够发觉：在电压一按时，用强度相同的可见光线或红外光线照射到由硫化镉半导体材料制成的光敏电阻上，通过光敏电阻的电流强度是的，因此该光敏电阻的电阻值与是不是照射红外光线关．②比较（a）和（c）两图能够发觉：．③依照上述研究情形，请你提出一个进一步研究的问题．三、作图题（共6分）17．重为6牛的小球静止在水平地面上，请在如图中使劲的图示法画出小球对地面的压力F．18．在如图中，从电源、电流表和电压表三个元件符号中挑选两个，别离填进电路图的空缺处．要求电键S闭合后：（a）电流方向如下图；（b）滑片P向左移动时，电表示数变小．四、计算和简答题（共24分）19．3D打印常在工业设计等领域被用于制造模型．某同窗选用如图甲所示的ABS塑料来打印自己设计的作品，如图乙所示．（1）已知体积为10厘米3ABS塑料的质量为克，求这种材料的密度ρ；（2）假设用该材料打印出来作品的质量是42克，求消耗该材料的体积V．20．一木块漂浮在水面上，其浸入水中的体积为2×10﹣4米3．求木块受到的浮力F．浮21．如图甲所示，电阻R1的阻值为10欧，滑动变阻器R2上标有“10Ω2A”字样，闭合电键S后，电流表A1的示数为安．（1）求电源电压U ．（2）假设将另一只电流表A 2串联接入该电路a 、b 或c 中的某一处，移动滑动变阻器R 2的滑片P 至某一处，使电流表A 2的指针停留在如图乙所示的位置．请指出电流表A 2所有可能连接的位置，并计算出现在变阻器接入电路的阻值R 2．22．如下图，一个高为1米、底面积为5×10﹣2米2的轻质薄壁圆柱形容器放在水平地面上，且容器内盛有米深的水．（1）求水对容器底部的压强p 水．（2）假设将体积都为米3的甲乙两个实心小球（ρ甲=×103千克/米3，ρ乙=1×103千克/米3），前后慢慢地放入该容器中的水里，当小球静止时，容器对地面的压强是不是相等？假设相等，请计算出该压强的大小；假设不相等，请通过计算说明理由．五、实验题（共18分）23．如图甲所示的是 实验的装置，它能够用来测定 ；如图乙所示测量工具的名称为 ，如用它来进行测量，须将它的“ ”接线柱（选填“﹣”、“5”或“15”）应与被测导体靠近电源负极的一端相连．24．某同窗做“测定石块的密度”实验，他设计的实验报告如下（部份），请填写该实验报告空格处的内容．25．依照“用电流表、电压表测电阻”的实验，完成以下要求．（1）实验原理．（2）小张同窗依照如图甲电路图正确连接器材，闭合电键后，两电表示数如图乙所示，那么记录的数据是I x=安，U x=伏，计算出R x=欧；为了减小误差进行多次测量，因此接下去小张同窗要进行的要紧操作是：．（3）小姜同窗依照如图丙电路图连接器材，且将滑片移到变阻器一端，闭合电键S后，两电表都有示数；但移动滑片时，两电表示数都不转变．产生这一现象的缘故可能是：．26．某小组四位同窗通过实验探讨并联电路的电阻特性，他们的研究进程如下：（1）猜想和问题：他们在完成“电流表、电压表测电阻”后，接着又将另一电阻R2并接在电阻R1两头，如下图，再次闭合电键后，发觉电压表示数几乎不变，电流表示数转变了一点．据此现象，他们提出：（i）由R1 R2两个电阻组成的并联电路与导体一样，也具有阻碍电流通过的本领．（ii）问题：两个电阻R1 R2并联在一路后，这段电路的总电阻与每一个导体的电阻之间会存在如何的数量关系呢？（2）探讨：他们利用图所示的电路继续实验，前后将两个阻值已知的电阻并接在电路AB两点上，用电流表、电压表测出相应的总电流和总电压，并用公式R=计算出对应的总电阻．他们将有关的实验数据记录在如表中．实验序号R1（欧）R2（欧）R （欧）1 20 20 102 20 103 20 5 44 10 5①通过交流各自的实验数据，大伙儿初步分析比较表一中实验序号一、二、3或4中的数据，比较R与R1（或R2）的大小，得出定性结论：并联电路的总电阻总比电路中的任何一条分路中的电阻要．②分析实验序号一、2与3（或3与4）中R1、R2和R的转变情形，得出初步结论：当并联电路中一条分路上的电阻不变时，其总电阻会随另一分路上的电阻．③甲同窗分析表一第二行（实验序号1）中R与R1（或R2）的大小，以为“并联电路的总电阻必然等于某一条分路电阻的一半”．你以为甲同窗的分析归纳方式和得出的结论是不是正确合理？说出你判定的理由．．④通过量次计算和比较，最后大伙儿对表一中每一个电阻计算其倒数值，取得数据如表最后三列所示．实验序号R1（欧）R2（欧）R （欧）（欧﹣1）（欧﹣1）（欧﹣1）1 20 20 102 20 103 20 5 44 10 5进一步分析比较表二中实验序号一、二、3或4中最后三列取得的各电阻倒数之间的大小关系，归纳取得它们间的定量关系是：．2016年上海市宝山区中考物理一模试卷参考答案与试题解析一、选择题（共16分以下各题均只有一个正确选项）1．以下单位中，属于电荷量单位的是（）A．安培 B．库仑 C．伏特 D．欧姆【考点】电量及其计算．【分析】物理学中各个物理量都有自己的国际单位，依照各物理量对应的单位进行判定即可．【解答】解：A、安培（A）是电流的国际单位，故A不符合题意；B、库仑（C）是电荷量的国际单位，故B符合题意；C、伏特（V）是电压的国际单位，故C不符合题意；D、欧姆（Ω）是电阻的国际单位，故D不符合题意．应选：B．2．质量约为1千克的物体是（）A．一张交通卡B．一位初中生C．一升水D．一只鸡蛋【考点】质量的估测．【分析】第一要对选项中涉及的几个物体的质量有个初步的了解，关于选项中的单位，可依照需要进行相应的换算或计算，排除与生活实际相差较远的选项，找出符合生活实际的答案．【解答】解：A、一张交通卡的质量在10g左右，达不到1kg；故A不正确；B、一名初中生的质量在50kg左右，远远大于1kg；故B不正确；C、1升（即）水的质量为：m=ρV=1000kg/m3×=1kg；故C正确；D、一只鸡蛋的质量大约在50g左右，达不到1kg；故D不正确．应选C．3．以下各物理量中，能阻碍导体电阻大小的是（）A．电压 B．电流 C．密度 D．温度【考点】阻碍电阻大小的因素．【分析】导体电阻大小的阻碍因素：导体的材料、长度、横截面积和温度．电阻是导体的一种特性，和导体中的电流、导体两头的电压、导体密度的大小无关．【解答】解：导体电阻大小与导体的材料、长度、横截面积和温度有关，与导体中的电流、导体两头的电压、导体密度的大小无关，故ABC错误，D正确．应选D．4．以下器材或装置中，不是利用连通器原理进行工作的是（）A．船闸 B．针筒 C．锅炉液位计D．茶壶【考点】连通器原理．【分析】连通器的结构特点是上端开口、底部连通，判定是不是连通器要依照这两个特点．【解答】解：A、打开船闸的一端，船闸里的水位慢慢与外面相等，外面的船就能够够开进船闸．然后把这一端船闸关闭．然后打开另一端的船闸，船闸里的水位慢慢与外面相等．船就能够够开到另一端去，利用了连通器，故A不符合题意．B、吸取药液时，将针口插入药液后，向外拔活塞，使管内的气体体积增大，气压减小，药液就被管外的大气压压进管内．与连通器无关．故B符合题意；C、锅炉液位计的上、下两头别离与锅筒的蒸汽空间、水空间直接连接，因此水位计中水位与锅炉水位是一致的，水位计中的水位转变即为锅筒中水位的转变，利用了连通器，故C 不符合题意．D、茶壶的壶嘴与壶身底部相通，上端开口，壶嘴和壶身在同一高度，倒满水后，液面相平，利用了连通器，故D不符合题意．应选B．5．关于密度、质量和体积的关系，以下说法中正确的选项是（）A．密度与质量成正比B．密度与体积成反比C．某种物质，质量与体积成正比D．不同物质，质量与密度成反比【考点】密度及其特性．【分析】依照密度公式的变形公式所反映出的质量、体积和密度的关系进行解答．【解答】解：（1）依照密度的性质可知密度是物质的一种特性，不随物质的质量、体积改变而改变，故AB错误；（2）由ρ=可知，当密度一按时，质量与体积成正比，故C正确；（3）不同的物质密度一样不同，由m=ρV可知，质量一按时，物质密度越大，质量越大，质量与密度成正比，故D错误．应选：C．6．在如下图的四个电路中，电源电压相同且不变，电阻R的阻值均相等，闭合电键S后，电压表示数最小的是（）A．B．C． D．【考点】欧姆定律的应用．【分析】分析各图中的电路结构和电压表所测物理量，依照电路特点分析即可．【解答】解：串联电路中电源电压等于各部份电路两头电压之和；并联电路中各支路两头电压都等于电源电压．由图A知，两电阻串联，闭合电键S后，电压表测电源电压；由图B知，两电阻串联，闭合电键S后，电压表测上面电阻两头的电压；由图C知，两电阻串联，电压表测上面一个电阻两头的电压，闭合电键S后，上面的电阻短路，因此示数为0；由图D知，两电阻并联，闭合电键S后，电压表测电源电压．由以上分析可知C中电压表示数最小．应选C．7．如下图，闭合电键S，向右移动滑片P，维持不变的是（）A．电流表A的示数B．电压表V1的示数C．电压表V2示数与电流表A示数的乘积D．电压表V1示数与电流表A示数的比值【考点】欧姆定律的应用．【分析】由电路图可知，电阻R与滑动变阻器R′串联，电流表A测电路中电流，电压表V1测定值电阻两头的电压，电压表V2测总电压；依照滑片的移动可知接入电路中电阻的转变，依照欧姆定律可知电路中电流和R两头的电压转变，依照串联电路的电压特点可知电压表V2示数的转变；然后判定电压表V2示数与电流表A示数的乘积的转变；电压表V1示数与电流表A示数的比值的转变．【解答】解：由电路图可知，电阻R与滑动变阻器R′串联，电流表A测电路中电流，电压表V1测定值电阻两头的电压，电压表V2测总电压；当滑动变阻器的滑片P向右移动时，滑动变阻器接入电路中的电阻变小，电路中的总电阻变小，依照I=可知，电路中的电流变大，即电流表A的示数变大，故A错误；依照U=IR可知，定值电阻R两头的电压变大，因此电压表V1的示数变大，故B错误；因为电路中总电压不变，因此电压表V2示数不变，电压表V2示数与电流表A示数的乘积变大，故C错误；电压表V1示数与电流表A示数的比值为定值电阻R的阻值，因此电压表V1示数与电流表A示数的比值不变，故D正确．应选D．8．如下图，底面积不同的圆柱形容器A和B别离盛有质量相等的甲、乙两种液体，现在两液面齐平．假设从两容器中别离抽出部份液体后，两液面仍维持齐平，那么现在液体对各自容器底部的压强p A、p B和压力F A、F B的关系是（）A．p A＜p B，F A=F B B．p A＜p B，F A＞F B C．p A＞p B，F A=F B D．p A＞p B，F A＜F B 【考点】压壮大小比较；压力及重力与压力的区别．【分析】甲乙质量相等，对容器底的压力（F=G=mg）相等；A的底面积大，依照p=分析液体对各自容器底部的压强p A、p B的关系；假设从两容器中别离抽出部份液体后，两液面仍维持齐平，那么和原先的情形相同．【解答】解：（1）甲乙两种液体质量相等，现在两液面齐平．因为是圆柱形容器，对容器底的压力F=G=mg，因此甲乙对容器底的压力相等，即F A=F B；由于A的底面积大，由p=可得，A对容器底的压强小；即p A＜p B，（2）假设从两容器中别离抽出部份液体后，因为两液面仍维持齐平，因此和未抽出时的情形相同，即p A＜p B，F A=F B．应选A．二、填空题（共26分）9．物体间挤压产生的形变成效是由物体单位面积上受到的压力决定的．物体某个面上受到的压力跟该受力面积的比值就等于物体受到的压强；1帕等于1牛/米2．【考点】压强．【分析】压力是指垂直压在物体表面上的力，其作用成效与压力大小和受力面积大小有关；压强是指物体单位面积上受到的压力，其公式为p=，单位是帕斯卡，简称帕，用符号Pa表示．【解答】解：压力是指垂直作用在物体表面并指向表面上的力；物体单位面积受到的压力叫压强，压强是表示压力的作用成效的物理量，物体间挤压产生的形变成效是由物体单位面积上受到的压力决定的，压强的国际单位是帕斯卡．1帕等于1牛/米2．故答案为：压力；压强；1．10．上海市家庭照明电路的电压是220伏；厨房里的电水壶与节能灯之间的连接方式是并联的（选填“并联”或“串联”），正常工作时，通过它们的电流是不相同的（选填“相同”或“不相同”）．【考点】家庭电路工作电压、零线火线的分辨方式；串联电路和并联电路的分辨．【分析】（1）我国照明电路的电压是220V，因此在照明电路中工作的用电器，正常工作电压大体都是220V；（2）照明电路中各用电器之间是并联的，用电器和操纵本用电器的开关是串联的．（3）并联电路中，各支路两头的电压相同，但电流一样不同．【解答】解：（1）我国家庭照明电路的电压是220伏；（2）厨房里的电水壶与节能灯之间工作时互不阻碍，因此它们的连接方式是并联的；（3）电水壶与节能灯的规格不同（电功率不同），正常工作时，通过它们的电流是不相同的．故答案为：220；并联；不相同．11．护士在利用注射器吸取药液时，先将活塞推到针筒底部，这是为了排尽空气，然后将针尖浸入药液中，利用大气压吸取药液；现今医院对患者进行静脉抽血时，将贮血管做成真空（低压）的，它是利用液体压强让血液自动进入管内．【考点】大气压的综合应用；液体的压强的特点．【分析】（1）针筒吸药液这一现象中，药液不是吸上去的，而是被大气压压上去的．推下活塞，排除注射器里面的空气后再提起活塞的目的是为了使针筒内的气压小于外界大气压．（2）咱们躯体血管中的血液是液体，存在着压强，依照咱们对血压的了解来作答．【解答】解：（1）将注射器的活塞推到针筒底部，将针筒内的空气排出，再向上提起活塞时，针筒内的体积增大，压强减小，药液在外界大气压的作用下被压入针筒内．（2）真空采血管在组装后应维持必然的负压，即真空试管内气体的压强低于大气压，针头插入检查者的静脉时，在检查者血压的压力下，血液流入真空采血管，利用了液体压强．故答案为：排尽空气；大气压；液体压强．12．滑动变阻器是通过改变导体的长度来改变电阻，从而改变电路中的电流．某滑动变阻器上标有“100Ω 1A”的字样，其中100Ω表示其最大阻值为100Ω，1A表示许诺通过它的最大电流是1A．【考点】滑动变阻器的利用．【分析】（1）变阻器的原理：改变连入电路的电阻线的长度，改变连入电路的电阻阻值，改变电路中的电流．（2）滑动变阻器标有“100Ω、1A”，标明最大电阻值和许诺通过的最大电流．【解答】故答案为：（1）滑动变阻器是通过改变导体的长度来改变电阻，从而改变电路中的电流．（2）滑动变阻器上标有“100Ω 1A”的字样，其中100Ω表示其最大阻值为100，1A表示许诺通过它的最大电流是1A．故答案为：长度；其最大阻值为100Ω；许诺通过它的最大电流是1A．13．某导体两头的电压为6伏，10秒内通过该导体横截面的电荷量为6库，通过该导体的电流为安，它的电阻为10欧．当它两头的电压降到4伏时，通过它的电流又为安．【考点】电量及其计算；欧姆定律的应用．【分析】（1）明白时刻和通过该导体横截面的电荷量，依照I=求出通过导体的电流，然后依照欧姆定律的变形公式R=求出导体的电阻；（2）明白导体两头的电压和导体的电阻，依照欧姆定律I=求出通过导体的电流．【解答】解：通过导体的电流：I===．由I=得，导体的电阻：R===10Ω．当它两头的电压U′=4V，那么通过导体的电流：I′===．故答案为：；10；．14．如下图，重为5牛的实心金属球挂在弹簧测力计下，把它全数浸入装水的容器中不动（不触底），弹簧测力计示数变成1牛，现在金属球受到的浮力大小为4牛，金属球所受的浮力与拉力的合力大小为5牛，方向竖直向上．【考点】浮力大小的计算；力的合成与应用．【分析】（1）利用称重法求出实心金属球受到的浮力；（2）同一直线上力的合成：当两力在同一直线上，方向相同时，合力等于二力之和，合力方向与分力方向相同．【解答】解：金属球受到的浮力：F浮=G﹣F示=5N﹣1N=4N；金属球受到的浮力与拉力的合力F合=G+F示=4N+1N=5N，方向竖直向上．故答案为：4；5；竖直向上．15．在如下图的电路中，电源电压维持不变．已知灯L、电阻R可能显现了故障，闭合电键S后：①假设发觉灯L发光，那么三个电表中示数必然等于零的是V1表．②假设发觉灯L不发光，且两个电压表示数相等（都不为零），那么故障是电阻R断路或灯L短路或电阻R断路且灯L短路．【考点】电流表、电压表在判定电路故障中的应用．【分析】第一分析电路的连接方式．灯L和电阻R串联，电压表V1测R两头的电压，V2测总电压，电流表测电路中的电流．然后依照现象进行分析．【解答】解：由图知，灯L和电阻R串联，电压表V1测R两头的电压，V2测总电压，电流表测电路中的电流．①假设发觉灯L发光，说明电路是通路，那么故障是电阻R短路，由于电压表V1测R两头的电压，那么示数必然等于零的是电压表V1．②假设发觉灯L不发光，由于两个电压表都有示数且相等（都不为零），说明电压表的正负接线柱与电源的两极是连通的，故障那么可能是灯泡发生了短路或假设电阻R断路或电阻R 断路且灯L短路．故答案为：V1；电阻R断路或灯L短路或电阻R断路且灯L短路．16．为了“探讨由光敏电阻的阻值特性与照射的光线种类的关系”，某小组同窗利用由硫化镉半导体材料制成的光敏电阻、电压恒定的电源、电流表、电键和导线组成电路，并用强度相同的不同光波，做了如图（a）、（b）、（c）所示的三次实验．请认真观看比较图中的装置、操作和现象，然后归纳得出初步结论．①比较（a）和（b）两图能够发觉：在电压一按时，用强度相同的可见光线或红外光线照射到由硫化镉半导体材料制成的光敏电阻上，通过光敏电阻的电流强度是相等的，因此该光敏电阻的电阻值与是不是照射红外光线无关．②比较（a）和（c）两图能够发觉：在电压一按时，用强度相同的可见光线或紫外光线照射到由硫化镉半导体材料制成的光敏电阻上，通过光敏电阻的电流是不相等的，用紫外光线照射时通过的电流较大，因此该光敏电阻的电阻特性与紫外光线有关，用紫外光线照射时其电阻值较小．．③依照上述研究情形，请你提出一个进一步研究的问题是不是所有的光敏电阻的电阻特性与紫外光线有关？．【考点】操纵变量法与探讨性实验方案．【分析】①依如实验现象进行分析得出结论；②分析光照强度转变及电流大小的转变，得出结论；③依照上面的结论提出合理的猜想．【解答】解：①由（a）和（b）两图能够发觉：在电压一按时，用强度相同的可见光线或红外光线照射到由硫化镉半导体材料制成的光敏电阻上，电流表偏转角度相同，说明通过光敏电阻的电流强度是相等的，因此得出该光敏电阻的电阻值与是不是照射红外光线无关；②由（a）和（c）两图能够发觉：在电压一按时，用强度相同的可见光线或紫外光线照射到由硫化镉半导体材料制成的光敏电阻上，通过光敏电阻的电流是不相等的，用紫外光线照射时通过的电流较大，因此该光敏电阻的电阻特性与紫外光线有关，用紫外光线照射时其电阻值较小．③依照上述研究情形，能够提出一个进一步的问题是：是不是所有的光敏电阻的电阻特性与紫外光线有关？故答案为：①相等；无；②在电压一按时，用强度相同的可见光线或紫外光线照射到由硫化镉半导体材料制成的光敏电阻上，通过光敏电阻的电流是不相等的，用紫外光线照射时通过的电流较大，因此该光敏电阻的电阻特性与紫外光线有关，用紫外光线照射时其电阻值较小；。

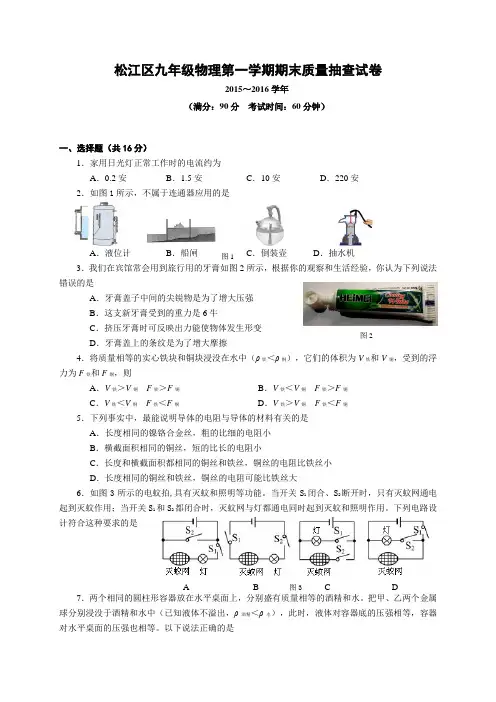

松江区九年级物理第一学期期末质量抽查试卷2015～2016学年（满分：90分 考试时间：60分钟）一、选择题（共16分）1．家用日光灯正常工作时的电流约为A ．0.2安B ．1.5安C ．10安D ．220安 2．如图1所示，不属于连通器应用的是A ．液位计B ．船闸C ．倒装壶D ．抽水机3．我们在宾馆常会用到旅行用的牙膏如图2所示，根据你的观察和生活经验，你认为下列说法错误的是A ．牙膏盖子中间的尖锐物是为了增大压强B ．这支新牙膏受到的重力是6牛C ．挤压牙膏时可反映出力能使物体发生形变D ．牙膏盖上的条纹是为了增大摩擦4．将质量相等的实心铁块和铜块浸没在水中（ρ铁＜ρ铜），它们的体积为V 铁和V 铜，受到的浮力为F 铁和F 铜，则A ．V 铁＞V 铜 F 铁＞F 铜B ．V 铁＜V 铜 F 铁＞F 铜C ．V 铁＜V 铜 F 铁＜F 铜D ．V 铁＞V 铜 F 铁＜F 铜 5．下列事实中，最能说明导体的电阻与导体的材料有关的是 A ．长度相同的镍铬合金丝，粗的比细的电阻小B ．横截面积相同的铜丝，短的比长的电阻小C ．长度和横截面积都相同的铜丝和铁丝，铜丝的电阻比铁丝小D ．长度相同的铜丝和铁丝，铜丝的电阻可能比铁丝大6．如图3所示的电蚊拍,具有灭蚊和照明等功能。

当开关S 1闭合、S 2断开时，只有灭蚊网通电起到灭蚊作用；当开关S 1和S 2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用。

下列电路设计符合这种要求的是7．两个相同的圆柱形容器放在水平桌面上，分别盛有质量相等的酒精和水。

把甲、乙两个金属球分别浸没于酒精和水中（已知液体不溢出，ρ酒精＜ρ水），此时，液体对容器底的压强相等，容器对水平桌面的压强也相等。

以下说法正确的是图1 A B 图3 C D图2图7图6A ．甲球质量小于乙球质量B ．甲球质量大于乙球质量C ．甲球密度小于乙球密度D ．甲球密度大于乙球密度 8．在图4所示的电路中，电源电压保持不变。

计算压轴：压强专题1.(15年宝山区)如图11所示，电阻R 1的阻值为10欧，滑动变阻器R 2上标有“10Ω2A ”字样，闭合电键S 后，电流表A 1的示数为0.6安。

⑴ 求电源电压U 。

⑵ 若将另一只电流表A 2串联接入该电路a 、b 或c 中的某一处，移动滑动变阻器R 2的滑片P 至某一处，使电流表A 2的指针停留在图12所示的位置。

请指出电流表A 2所有可能连接的位置，并计算出此时变阻器接入电路的阻值R 2。

2.(15年奉贤区一模) 如图13所示，电阻R 1的阻值为10欧，滑动变阻器R 2上标有“50Ω 2A ”的字样。

图12+ 0.6 30 1 23 00.2 0.4 0.6图11a R 1R 2A 1PcbS（1）若电源电压为6伏，闭合电键S 后，移动变阻器的滑片P ，当电流表A 示数为0.8安时，求通过R 1的电流和R 2接入电路的阻值。

（2）现有3伏和9伏两个替换电源，另有两个替换滑动变阻器，规格分别为“20Ω 1A ”和“100Ω 2.5A ”，要求接入所选的替换电源和滑动变阻器后，移动变阻器的滑片P ，能使电流表A 1和电流表A 的比值达到最大，且不会损坏电路元件，则选择的替换电源电压为_______伏，替换滑动电阻器规格为_____________，并求出此时电流表A 1和电流表A 的最大比值。

3.(15年虹口区一模) 在图12（a ）所示的电路中，电源电压保持不变。

现有标有“20Ω 2Α”、“50Ω 2Α”字样的滑动变阻器可供选择，有一个表盘如图12（b ）所示的电流表可接入电路。

① 若电源电压为6伏，电阻R 1的阻值为10欧，求通过电阻R 1的电流I 1和电阻R 1消耗的电功率P 1。

② 若电源电压和电阻R 1的阻值未知，先后两次选择一个变阻器替换R 2，并将电流表串联在电路中，闭合电键S ，移动变阻器的滑片P ，两次电流表示数的变化范围分别为0.24~0.6安和1~2.4安。

2016年上海市浦东新区中考物理一模试卷一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上．更改答案时，用橡皮擦去，重新填涂．1．（2分）首先用实验测出了大气压强值的科学家是（）A．牛顿B．欧姆C．阿基米德D．托里拆利2．（2分）下列实例中，属于连通器应用的是（）A．吸尘器B．密度计C．锅炉水位计D．医用注射器3．（2分）下列物理量中，以科学家焦耳的名字作为单位的物理量是（）A．电阻B．电功C．电压D．电流4．（2分）下列家用电器正常工作时，电流最小的是（）A．空调B．微波炉C．热水器D．节能灯5．（2分）下列实例中属于增大压强的是（）A．图钉尖很尖锐B．书包背带较宽C．铁轨下铺设枕木D．穿滑雪板滑雪6．（2分）关于导体的电阻大小，下列说法中正确的是（）A．相同条件下，导体的电阻跟它的长度有关B．相同条件下，导体的电阻跟它的材料无关C．同一导体两端的电压越大，它的电阻越小D．通过同一导体的电流越小，它的电阻越大7．（2分）在如图所示的电路中，电源电压保持不变，闭合电键S电路正常工作。

过了一会儿，发现电路中有两个电表的示数突然变大。

若故障只出现在R1或R2上，其它元件均完好。

则（）A．一定是R1断路B．可能是R1短路C．一定是R2短路D．可能是R2断路8．（2分）如图所示的甲、乙两实心均匀正方体分别放置在水平地面上，它们对地面的压强相等。

现分别在两个正方体的上部，沿水平方向切去一部分。

以下判断正确的是（）A．若切去的质量相等，则甲被切去的厚度一定多B．若剩余的质量相等，则甲被切去的厚度可能多C．若切去的高度相等，则甲被切去的质量可能多D．若剩余的高度相等，则甲被切去的厚度一定多二、填空题（共26分）请将结果填入答题纸的相应位置．9．（3分）一节新干电池的电压为伏。

家中电灯与控制它的电键之间是连接的（选填“串联”或“并联”），用来测量用户消耗的电能。

2016年上海市闸北区中考物理一模试卷一、选择题（共16分）下列各题均只有一个正确选项1．家用电饭煲的额定电功率约为（）A．7000瓦B．700瓦C．70瓦D．7瓦2．首先用实验测出了大气压强值的科学家是（）A．托里拆利 B．阿基米德 C．帕斯卡D．伽利略3．有根均匀的铝棒，若锯掉四分之一，则剩下四分之三铝棒的密度是（）A．原来密度的四倍B．原来密度的四分之一倍C．原来密度的四分之三倍 D．与原来密度相同4．轿车上一般安装有指示灯，用来提醒司机或乘客把车门关好．四扇车门相当于四个电键，四扇车门中只要有一扇车门没关好（相当于一个电键断开），该指示灯就会发光．如图所示的四个电路图中，符合上述要求的电路图是（）A．B．C．D．5．将一金属块（ρ金属＞ρ水）浸没在装满水的容器中，溢出水的质量为10克．若将其浸没在装满酒精的容器中（ρ酒精=0.8×103千克/米3），关于溢出酒精的质量（不考虑实验操作中，其他因素影响），下列说法中正确的是（）A．一定等于8克 B．可能大于8克 C．一定小于8克 D．可能小于8克6．在如图所示实例中，其工作原理与连通器无关的是（）A．茶壶B．人耳中的半规管C．喷水枪 D．船闸7．在如图所示的电路中，电源电压保持不变．闭合电键S，电路正常工作，一段时间后，电流表的示数变小，电压表的示数不变．若电路故障只发生在电阻R1或R2上，用某完好的定值电阻R（R＞R1）替换R1，替换后，电流表的示数变大，电压表的示数仍然不变，则（）A．R1可能断路B．R2可能断路C．R1一定断路D．R2一定断路8．如图所示，均匀实心圆柱体A和B放置在水平地面上，对地面的压强p A＞p B，已知两个圆柱体A 和B体积V A＜V B，高度h A＜h B，与地面的接触面积S A＞S B，若在圆柱体A和B的上方，沿水平方向切去一部分，使A和B剩余部分对地面的压强相等，则下列判断正确的是（）A．可能切去相同质量B．可能切去相同体积C．剩余部分的高度可能相等D．A和B对地面压力的变化量可能相等二、填空题（共26分）9．家用照明电路的电压为伏，常用洗衣机与冰箱之间是连接的（选填“串联”或“并联”），家庭中消耗的电能，可用表来测量．10．有一种“包装用硬质泡沫塑料”的密度为25千克/米3，单位读作，“包装用的木材”密度为500千克/米3，木材的密度是硬质泡沫塑料的倍；则体积相等的木材与硬质泡沫塑料相比，木材的质量硬质泡沫塑料的质量（选填“大于”、“等于”或“小于”）．11．质量为0.1千克的木块漂浮在水面上，木块所受重力为牛，木块所受的浮力大小为牛，如果把木块投入酒精中，木块也漂浮在酒精面上，木块所受的浮力将（选填“增大”、“不变”或“减小”）．12．如图所示，用手把一个圆柱体物块浸没在水中．物块的上表面受到水的压力大小为14.7牛，它的下表面受到水的压力大小为20.5牛，物块受到的浮力大小为牛，浮力的方向为；若物块重为8牛，放手后这个物块将（选填“上浮”、“悬浮”或“下沉”）．13．某导体两端的电压为6伏，20秒内通过该导体横截面的电荷量为12库，通过该导体的电流为安，这段时间内电流做功为焦，该导体的电阻为欧．14．一盏标有“220V 25W”的白炽灯泡，其中220V表示该灯的，25W表示该灯的，一度电能供应该灯正常工作小时．15．在如图所示的电路中，电源电压为3伏且保持不变．小灯L标有“2.5V”字样，忽略温度对灯丝电阻的影响．闭合电键S，将滑动变阻器的滑片P由a端向b端移动的过程中，小灯L始终发光，则电流表A的示数，电压表V2的示数与电流表A的示数的比值．（均选填“增大”、“不变”或“减小”）16．某同学在研究物体浸入水中过程中，物体所受液体的浮力大小与哪些因素有关，做了如图所示的实验．该同学先把石块挂在弹簧测力计下，静止时如图（a）所示，测力计示数为F1．然后把石块慢慢地浸在水中如图（b）、（c）、（d）所示，测力计的示数分别为F2、F3和F4，且F4＜F3＜F2＜F1．请仔细观察图中的操作和测量结果，然后归纳得出初步结论①比较图中（a）、（b）或（a）、（c）或（a）、（d）可得：．②比较图中（a）、（b）、（c）和（d）可得：．三、作图题（共6分）17．在如图中，物体所受重力为8牛，物体静止放在水平桌面上．请用力的图示法画出物体对水平桌面的压力．18．在如图中，将电源、电流表、电压表三个元件符号正确填进电路的空缺处．要求电键S闭合后：（1）电流方向如图所示．（2）向右移动滑动变阻器的滑片P时，小灯变暗，电压表的示数变小．四、计算题（共24分）19．物体排开水的体积为2×10﹣3m3，求它所受的浮力F浮．20．一个瓶子最多能装2千克的水，求：①该瓶子的容积V．②用该瓶子装满酒精时酒精的质量m酒精．（ρ酒精=0.8×103千克/米3）21．如图所示，薄壁圆柱形容器甲和圆柱体乙置于水平地面上．容器甲足够高、底面积为8×10﹣2米2，盛有质量为24千克的水．圆柱体乙的质量为20.25千克、底面积为5×10﹣2米2．①求圆柱体乙对水平地面的压强p乙．②若圆柱体乙的密度为2×103千克/米3，在圆柱体乙的上表面水平切去一块物体A，将物体A浸没在容器甲的水中，此时水对容器甲底部的压强等于圆柱体乙剩余部分对水平地面的压强．求物体A 的质量m A．22．在图所示的电路中，电源电压保持不变．电阻R1的阻值为10欧，滑动变阻器上标有“50Ω2A”字样，现将两个电压表V1、V2分别并联在电路中（所测电压在电压表测量范围内）．闭合电键S，移2②若变阻器R2连入电路阻值为50欧时，求电路中的电流I．③滑动变阻器上的滑片P分别从移动次序1到2、2到3、3到4时滑动变阻器R2的阻值都有变化，通过计算分别求出相应变化量△R2．五、实验题（共18分）23．在“测定小灯泡的电功率”实验中，请完成空格处的内容．实验目的：测定小灯泡在不同电压下的．实验原理：．实验器材：电源、电键、小灯泡、电压表、电流表、、导线若干．实验步骤：①观察小灯泡，记下小灯泡的．②画出实验电路图．按照电路图，用笔线代替导线连接实物图．③按电路图和有关要求连接实验电路．…实验结果：分别计算出小灯泡的额定功率和实际功率．24．在“探究物质质量与体积的关系”实验中，用如图所示的天平（天平已经调至平衡）和量筒分别测量物体的质量和体积．①将体积相同的铝合金和泡沫塑料块分别放在天平的左右盘内，会观察到天平不平衡．表明：体积相同的不同物质，．②将体积大小不同的两块泡沫塑料块分别放在天平的左右盘内，同样会观察到天平不平衡．表明：，体积不同，质量不相等．a．分析比较表格中的实验数据，可以初步得出结论：．b．为了得到比较完整的物质质量与体积的定量关系，还需要进一步实验，进一步实验设计方案是：．25．某同学用实验“探究串联电路中电压的规律”．提出问题：在如图所示的串联电路中，电路中ab、bc、ac两点之间的电压可能有一定的关系．设计实验并进行实验探究：①按图所示的电路图连接电路．②把电压表分别接入到电路中的ab、bc、ac两点之间，闭合电键S，测出它们的电压，填入如表．③为了防止偶然因素的影响，可以采用以下两种方法之一，重复上面实验步骤．方法一：改变电源电压请完成空格处的内容①在连接电路时，电键必须．②上面设计的表格中存在的不足之处是：．③表格补充完整后，通过对表格中数据的分析，后面两次实验是采用重复进行的（选填“方法一”或“方法二”）．④分析表格中数据，可以得出结论：串联电路中的电压规律是：串联电路两端的总电压等于．26．某同学做“用电流表、电压表测电阻”实验，实验器材齐全且完好，电源电压保持不变．他正确串联实验器材，然后将电压表并联在电路中，闭合电键后，电压表的示数为6伏，电流表的示数为0.12安，接着移动变阻器的滑片，观察到电流表的示数逐渐增大，而电压表的示数始终不变．经思考，该同学重新正确连接电路，操作步骤正确，闭合电键后，发现两电表指针所在位置与前次实验时一致．移动变阻器的滑片，当滑片位于滑动变阻器中点位置时，电流表的示数为0.20安．继续移动变阻器的滑片到某位置时，电压表与电流表的示数如图所示．请根据该同学实验过程中观察到的现象，完成空格处的内容．①电源电压为伏．②滑动变阻器的最大阻值为欧．2016年上海市闸北区中考物理一模试卷参考答案与试题解析一、选择题（共16分）下列各题均只有一个正确选项1．家用电饭煲的额定电功率约为（）A．7000瓦B．700瓦C．70瓦D．7瓦【分析】结合生活经验可估算一下家用电饭煲正常工作时的电功率．【解答】解：家用电饭煲，其功率一般在1000W左右，故对照选项可知，只有B符合题意．故选B．2．首先用实验测出了大气压强值的科学家是（）A．托里拆利 B．阿基米德 C．帕斯卡D．伽利略【分析】本题根据对初中物理中几位重大贡献的科学家的认识做出选择．【解答】解：A、托里拆利第一个测出了大气压的值；B、阿基米德发现了阿基米德原理．C、帕斯卡发现了帕斯卡原理；D、伽利略对用实验证实了日心说．故选A．3．有根均匀的铝棒，若锯掉四分之一，则剩下四分之三铝棒的密度是（）A．原来密度的四倍B．原来密度的四分之一倍C．原来密度的四分之三倍 D．与原来密度相同【分析】①密度是物质的特性；②同种物质的密度相同，不同物质的密度一般不同；③物质的密度与物质的质量和体积无关．【解答】解：密度是物质的一种特性，它与物质的种类有关，与物质的质量和体积无关，所以铝棒锯掉1/4后，剩下的3/4铝棒的密度不变，故A、B、C错误，D正确．故选D．4．轿车上一般安装有指示灯，用来提醒司机或乘客把车门关好．四扇车门相当于四个电键，四扇车门中只要有一扇车门没关好（相当于一个电键断开），该指示灯就会发光．如图所示的四个电路图中，符合上述要求的电路图是（）A．B．C．D．【分析】四个车门中任意一个车门（相当于开关）未关好，该指示灯会发光，说明只要一个开关断开，灯泡就发光，所有开关闭合，灯泡不发光．对各选项逐一分析．【解答】解：开关没闭合灯就亮，显然开关与灯是并联的，且四个开关中任意一个未闭合指示灯会发光，故四个开关要串联．A．由电路图可知，几个开关是并联的，当开关都闭合时，即车门都关好，灯泡也会发光，故A错误；B．由电路图可知，几个开关串联后与灯泡并联，当开关都闭合时，会造成电源断路，故B错误；C．由电路图可知，几个开关是串联的，当开关都闭合时，即车门都关好，灯泡才会发光，故C错误；D．由电路图可知，几个开关是串联的，当开关都闭合时，即车门都关好，灯泡不会发光，且不会造成电源短路，故D正确．故选D．5．将一金属块（ρ金属＞ρ水）浸没在装满水的容器中，溢出水的质量为10克．若将其浸没在装满酒精的容器中（ρ酒精=0.8×103千克/米3），关于溢出酒精的质量（不考虑实验操作中，其他因素影响），下列说法中正确的是（）A．一定等于8克 B．可能大于8克 C．一定小于8克 D．可能小于8克【分析】金属块浸没在酒精中和在水中的体积不变，浸没时溢出水的体积和溢出酒精的体积相等；已知溢出水的质量，根据V=求出溢出水的体积，可得溢出酒精的体积，然后根据m=ρV求出从盛满酒精的杯中溢出酒精的质量．【解答】解：由ρ=可得，浸没在装满水的杯子中，溢出水的体积：V水===10cm3，因金属块的体积不变，所以金属浸没在装满酒精的杯子中，溢出酒精的体积和溢出水的体积相等，即V酒精=V水=10cm3，溢出酒精的质量：m酒精=ρ酒精V酒精=0.8g/cm3×10cm3=8g．故选A．6．在如图所示实例中，其工作原理与连通器无关的是（）A．茶壶B．人耳中的半规管C．喷水枪 D．船闸【分析】连通器的结构特征是上端开口、底部连通，判断是不是连通器要根据这两个特征．【解答】解：A、茶壶的壶嘴与壶身底部相通，上端开口，壶嘴和壶身在同一高度，倒满水后，液面相平，故茶壶是连通器；不符合题意；B、人耳中的半规管从结构看，符合上端开口、底部连通，是连通器，不符合题意；C、喷水枪是利用了液体压强来工作，其结构也不符合连通器的特点，不是连通器，符合题意；D、船闸是利用连通器的原理工作的，不符合题意；故选C．7．在如图所示的电路中，电源电压保持不变．闭合电键S，电路正常工作，一段时间后，电流表的示数变小，电压表的示数不变．若电路故障只发生在电阻R1或R2上，用某完好的定值电阻R（R＞R1）替换R1，替换后，电流表的示数变大，电压表的示数仍然不变，则（）A．R1可能断路B．R2可能断路C．R1一定断路D．R2一定断路【分析】根据电路图可知，两电阻并联，电流表测量R1支路的电流，电压表测量并联电路两端电压；根据电流表和电压表的示数变化情况判断电路故障．【解答】解：电压表示数不变，说明电源完好；电流表示数变小，说明电流表所在的支路可能出现断路；若R2断路，根据并联电路的特点可知，R1支路的电流应该不变，与题意不符，故不可能是R2断路；用某完好的定值电阻R（R＞R1）替换R1，替换后电流表A的示数变大，说明定值电阻R使得该支路接通，使电流表示数从0增大到某一数值，故R1一定断路了．故选C．8．如图所示，均匀实心圆柱体A和B放置在水平地面上，对地面的压强p A＞p B，已知两个圆柱体A 和B体积V A＜V B，高度h A＜h B，与地面的接触面积S A＞S B，若在圆柱体A和B的上方，沿水平方向切去一部分，使A和B剩余部分对地面的压强相等，则下列判断正确的是（）A．可能切去相同质量B．可能切去相同体积C．剩余部分的高度可能相等D．A和B对地面压力的变化量可能相等【分析】（1）根据p===表示出切去相同质量时两者压强的变化量，根据S A＞S B可知两者压强变化量的大小关系，然后判断剩余部分压强的大小变化进行判断；（2）根据p====表示出切去相同体积时两者压强的变化量，根据p====和p A ＞p B得出两者的关系，然后比较两者压强变化量的大小关系进行判断；（3）根据p======ρgh判断两者密度之间的关系，然后判断剩余部分的高度相等时两者的压强关系；（4）比较原来压强的关系判断A和B对地面压力的变化量相等时，两者剩余部分的压强是否可能相等．【解答】解：（1）切去相同质量时，两者压强的变化量分别为：△p A===，△p B===，因S A＞S B，所以，△p A＜△p B，又因p A＞p B，所以，A和B剩余部分对地面的压强不可能相等，故A错误；（2）切去相同体积时，两者压强的变化量分别为：△p A===，△p B===，因水平面上物体的压力和自身的重力相等，所以，物体对地面的压强：p====，因p A＞p B，所以，＞，因V A＜V B，所以，＞＞，即＞，则＞，即△p A＞△p B，所以，A和B剩余部分对地面的压强可能相等，故B正确；（3）剩余部分的高度相等时，物体对地面的压强：p======ρgh，因p A＞p B，h A＜h B，所以，ρA＞ρB，则A和B剩余部分对地面的压强：p A′=ρA gh，p B′=ρB gh，所以，A和B剩余部分对地面的压强不可能相等，故C错误；（4）A和B对地面压力的变化量相等，因p A＞p B，所以，剩余部分A的压强大于剩余部分B的压强，故D错误．故选B．二、填空题（共26分）9．家用照明电路的电压为220 伏，常用洗衣机与冰箱之间是并联连接的（选填“串联”或“并联”），家庭中消耗的电能，可用电能表来测量．【分析】根据对家庭电路电压、连接方式和电能测量仪器的了解，可直接做出解答．【解答】解：在我国，家用照明电路的电压为220伏，常用洗衣机与冰箱之间是并联连接的，这样在工作时可以互不影响；家庭中消耗的电能，可用电能表来测量．故答案为：220；并联；电能．10．有一种“包装用硬质泡沫塑料”的密度为25千克/米3，单位读作千克每立方米，“包装用的木材”密度为500千克/米3，木材的密度是硬质泡沫塑料的20 倍；则体积相等的木材与硬质泡沫塑料相比，木材的质量大于硬质泡沫塑料的质量（选填“大于”、“等于”或“小于”）．【分析】根据密度单位的读法和密度的定义回答第一和第二空；知道密度关系和体积关系，根据m=ρV得出质量关系．【解答】解：千克/米3，读作千克每立方米，木材的密度和硬质泡沫塑料的密度之比为：500千克/米3：25千克/米3=20：1，即木材的密度是硬质泡沫塑料密度的20倍；可见，木材的密度大于硬质泡沫塑料的密度，又因为体积相同，根据m=ρV可知，体积相等的木材与硬质泡沫塑料相比，木材的质量大于硬质泡沫塑料的质量．故答案为：千克每立方米；20；大于．11．质量为0.1千克的木块漂浮在水面上，木块所受重力为0.98 牛，木块所受的浮力大小为0.98 牛，如果把木块投入酒精中，木块也漂浮在酒精面上，木块所受的浮力将不变（选填“增大”、“不变”或“减小”）．【分析】利用重力公式可计算木块的重力．当木块漂浮时，其所受浮力等于重力，据此判断在水中和酒精中漂浮时的浮力大小．【解答】解：木块所受重力：G=mg=0.1kg×9.8N/kg=0.98N；由于木块漂浮在水面上，所以受到的浮力等于自身的重力，即F浮=G=0.98N；木块在酒精中也处于漂浮状态，其浮力仍等于自身重力，所以浮力不变．故答案为：0.98；0.98；不变．12．如图所示，用手把一个圆柱体物块浸没在水中．物块的上表面受到水的压力大小为14.7牛，它的下表面受到水的压力大小为20.5牛，物块受到的浮力大小为 5.8 牛，浮力的方向为竖直向上；若物块重为8牛，放手后这个物块将下沉（选填“上浮”、“悬浮”或“下沉”）．【分析】（1）物体浸在液体（或气体）中，物体将受到的液体（或气体）对它产生的压力，求出合力，即受到的浮力，从而得出浮力产生的原因是液体（或气体）对物体上下表面的压力差；浮力的方向是竖直向上的．（2）根据浮力和重力的大小关系，判断物块最后的状态．【解答】解：（1）圆柱体受到的浮力：F浮=20.5N﹣14.7N=5.8N；浮力的方向是竖直向上的．（2）G物=8N＞F浮，所以放手后，这个物块将下沉．故答案为：5.8；竖直向上；下沉．13．某导体两端的电压为6伏，20秒内通过该导体横截面的电荷量为12库，通过该导体的电流为0.6 安，这段时间内电流做功为72 焦，该导体的电阻为10 欧．【分析】知道20秒内通过该导体横截面的电荷量，根据I=求出通过导体的电流，根据W=UIt=UQ求出这段时间内电流做的功，再根据欧姆定律求出导体的电阻．【解答】解：通过导体的电流：I===0.6A，这段时间内电流做的功：W=UIt=UQ=6V×12C=72J，由I=可得，导体的电阻：R===10Ω．故答案为：0.6；72；10．14．一盏标有“220V 25W”的白炽灯泡，其中220V表示该灯的额定电压，25W表示该灯的额定功率，一度电能供应该灯正常工作40 小时．【分析】电灯泡的铭牌上标出了灯泡的额定电压和额定功率；灯泡正常工作时，其功率为额定功率，可利用公式W=Pt计算工作时间．【解答】解：由电灯泡的铭牌可知：“220V”表示该灯泡的额定电压为220V，“25W”表示该灯泡的额定功率为25W；灯泡正常发光时实际功率等于其额定功率，由W=Pt得一度电能供应该灯正常工作时间：t===40h．故答案为：额定电压；额定功率；40．15．在如图所示的电路中，电源电压为3伏且保持不变．小灯L标有“2.5V”字样，忽略温度对灯丝电阻的影响．闭合电键S，将滑动变阻器的滑片P由a端向b端移动的过程中，小灯L始终发光，则电流表A的示数增大，电压表V2的示数与电流表A的示数的比值减小．（均选填“增大”、“不变”或“减小”）【分析】由电路图可知，灯泡L与滑动变阻器串联，电压表V1测L两端的电压，电压表V2测变阻器两端的电压，电流表测电路中的电流，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流表的变化，根据欧姆定律结合变阻器接入电路中的电阻可知电压表V2的示数与电流表A的示数的比值．【解答】解：由电路图可知，灯泡L与滑动变阻器串联，电压表V1测L两端的电压，电压表V2测变阻器两端的电压，电流表测电路中的电流，将滑动变阻器的滑片P由a端向b端移动的过程中，接入电路中的电阻减小，电路中的总电阻减小，由I=可知，电路中的电流增大，即电流表A的示数增大；由R=可知，电压表V2的示数与电流表A的示数的比值等于变阻器接入电路中的电阻值，所以，电压表V2的示数与电流表A的示数的比值减小．故答案为：增大；减小．16．某同学在研究物体浸入水中过程中，物体所受液体的浮力大小与哪些因素有关，做了如图所示的实验．该同学先把石块挂在弹簧测力计下，静止时如图（a）所示，测力计示数为F1．然后把石块慢慢地浸在水中如图（b）、（c）、（d）所示，测力计的示数分别为F2、F3和F4，且F4＜F3＜F2＜F1．请仔细观察图中的操作和测量结果，然后归纳得出初步结论①比较图中（a）、（b）或（a）、（c）或（a）、（d）可得：浸在液体中的物体受到浮力的作用．②比较图中（a）、（b）、（c）和（d）可得：物体受到的浮力和排开液体的体积有关，且排开液体的体积越大，受到的浮力越大．【分析】（1）挂在弹簧测力计下的物体，若浸入液体中，弹簧测力计的示数减小就说明物体受到了竖直向上的浮力；（2）影响浮力大小的因素有液体的密度和物体排开液体的体积，实验探究时应采用控制变量法．探究浮力的大小是否与液体密度的关系要保证物体排开液体体积一定，要探究浮力的大小与物体排开液体体积的关系要保证液体的密度一定，要探究浮力的大小是否与物体浸没在液体中深度的关系时要保证液体密度和物体排开液体体积均一定．【解答】解：①比较图中（a）、（b）或（a）、（c）或（a）、（d）可知，（b）、（c）、（d）中簧测力计示数变小，说明浸在液体中的物体受到竖直向上的浮力；②比较图中（a）、（b）、（c）和（d）可知，物体排开水的体积不同，弹簧测力计的示数不同，且排开液体的体积越大，弹簧测力计的示数越小，说明浸在同一液体中的物体所受浮力大小跟物体排开液体的体积有关，且排开液体的体积越大，受到的浮力越大．故答案为：①浸在液体中的物体受到浮力的作用；②物体受到的浮力和排开液体的体积有关，且排开液体的体积越大，受到的浮力越大．三、作图题（共6分）17．在如图中，物体所受重力为8牛，物体静止放在水平桌面上．请用力的图示法画出物体对水平桌面的压力．【分析】画力的图示要先分析力的大小，方向和作用点，再确定标度，按照力的图示要求画出这个力．【解答】解：压力的大小等于重力，为8N，方向垂直于接触面向下，作用点在接触面上．如图所示：18．在如图中，将电源、电流表、电压表三个元件符号正确填进电路的空缺处．要求电键S闭合后：（1）电流方向如图所示．（2）向右移动滑动变阻器的滑片P时，小灯变暗，电压表的示数变小．【分析】根据电压表应与被测用电器并联，电流表应与用电器串联，再结合滑动变阻器和小灯炮L 串联可判断各元件的位置．【解答】解：根据电流的流向可确定电池的正负极，根据电流表要与变阻器串联可确定电流表的位置；向右移动滑动变阻器的滑片P时，小灯变暗，电压表的示数变小，说明电压表并联在灯泡的两端．故左端为电流表，中间为电压表，右侧为电池．如图所示．四、计算题（共24分）19．物体排开水的体积为2×10﹣3m3，求它所受的浮力F浮．【分析】知道物体排开水的体积和水的密度，利用阿基米德原理即可求物体受到的浮力．【解答】解：ρ水=1×103kg/m3，V排=2×10﹣3m3，物体受到的浮力：F浮=ρ水gV排=1×103kg/m3×9.8N/kg×2×10﹣3m3=19.6N，答：物体受到的浮力为19.6N．20．一个瓶子最多能装2千克的水，求：①该瓶子的容积V．②用该瓶子装满酒精时酒精的质量m酒精．（ρ酒精=0.8×103千克/米3）【分析】①知道瓶子最多装水的质量，利用V=求出水的体积，即瓶子的容积；②装满酒精时酒精的体积和瓶子的容积相等，利用m=ρV求装满酒精的质量．【解答】解：①根据ρ=可得，瓶子装满水的体积：V水===2×10﹣3m3，瓶子的容积：V容=V水=2×10﹣3m3；②装满酒精时酒精的体积：V酒精=V容=2×10﹣3m3，装满酒精的质量：m酒精=ρ酒精V酒精=0.8×l03kg/m3×2×10﹣3m3=1.6kg．答：①该瓶子的容积V为2×10﹣3m3；②用该瓶子装满酒精时酒精的质量m酒精为1.6kg．21．如图所示，薄壁圆柱形容器甲和圆柱体乙置于水平地面上．容器甲足够高、底面积为8×10﹣2米2，盛有质量为24千克的水．圆柱体乙的质量为20.25千克、底面积为5×10﹣2米2．①求圆柱体乙对水平地面的压强p乙．。

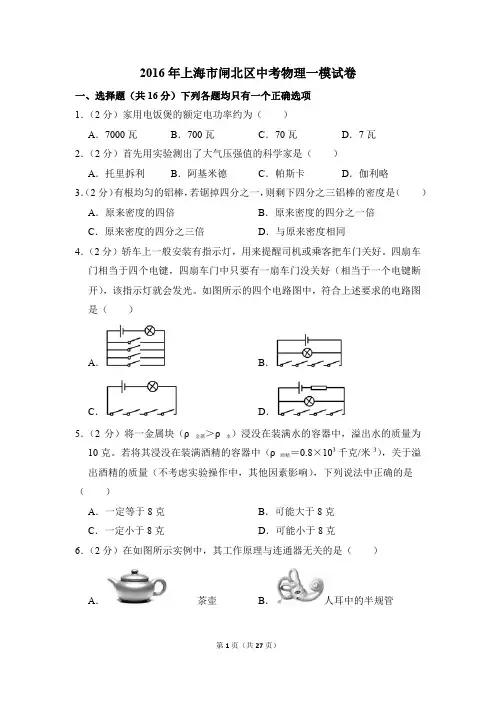

2016年上海市闸北区中考物理一模试卷一、选择题（共16分）下列各题均只有一个正确选项1．（2分）家用电饭煲的额定电功率约为（）A．7000瓦B．700瓦C．70瓦D．7瓦2．（2分）首先用实验测出了大气压强值的科学家是（）A．托里拆利B．阿基米德C．帕斯卡D．伽利略3．（2分）有根均匀的铝棒，若锯掉四分之一，则剩下四分之三铝棒的密度是（）A．原来密度的四倍B．原来密度的四分之一倍C．原来密度的四分之三倍D．与原来密度相同4．（2分）轿车上一般安装有指示灯，用来提醒司机或乘客把车门关好。

四扇车门相当于四个电键，四扇车门中只要有一扇车门没关好（相当于一个电键断开），该指示灯就会发光。

如图所示的四个电路图中，符合上述要求的电路图是（）A．B．C．D．5．（2分）将一金属块（ρ金属＞ρ水）浸没在装满水的容器中，溢出水的质量为10克。

若将其浸没在装满酒精的容器中（ρ酒精＝0.8×103千克/米3），关于溢出酒精的质量（不考虑实验操作中，其他因素影响），下列说法中正确的是（）A．一定等于8克B．可能大于8克C．一定小于8克D．可能小于8克6．（2分）在如图所示实例中，其工作原理与连通器无关的是（）A．茶壶B．人耳中的半规管C．喷水枪D．船闸7．（2分）在如图所示的电路中，电源电压保持不变。

闭合电键S，电路正常工作，一段时间后，电流表的示数变小，电压表的示数不变。

若电路故障只发生在电阻R1或R2上，用某完好的定值电阻R（R＞R1）替换R1，替换后，电流表的示数变大，电压表的示数仍然不变，则（）A．R1可能断路B．R2可能断路C．R1一定断路D．R2一定断路8．（2分）如图所示，均匀实心圆柱体A和B放置在水平地面上，对地面的压强p A＞p B，已知两个圆柱体A和B体积V A＜V B，高度h A＜h B，与地面的接触面积S A＞S B，若在圆柱体A和B的上方，沿水平方向切去一部分，使A 和B剩余部分对地面的压强相等，则下列判断正确的是（）A．可能切去相同质量B．可能切去相同体积C．剩余部分的高度可能相等D．A和B对地面压力的变化量可能相等二、填空题（共26分）9．（3分）家用照明电路的电压为伏，常用洗衣机与冰箱之间是连接的（选填“串联”或“并联”），家庭中消耗的电能，可用表来测量。

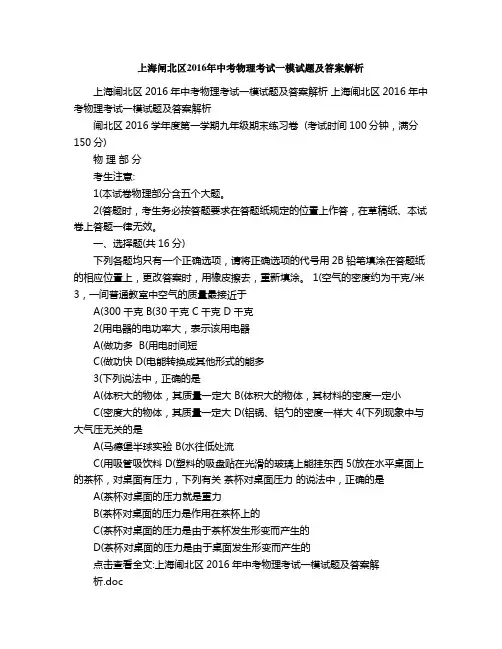

上海闸北区2016年中考物理考试一模试题及答案解析上海闸北区2016年中考物理考试一模试题及答案解析上海闸北区2016年中考物理考试一模试题及答案解析闸北区2016学年度第一学期九年级期末练习卷 (考试时间100分钟，满分150分)物理部分考生注意:1(本试卷物理部分含五个大题。

2(答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无效。

一、选择题(共16分)下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。

1(空气的密度约为千克/米3，一间普通教室中空气的质量最接近于A(300千克 B(30千克 C千克 D千克2(用电器的电功率大，表示该用电器A(做功多 B(用电时间短C(做功快 D(电能转换成其他形式的能多3(下列说法中，正确的是A(体积大的物体，其质量一定大 B(体积大的物体，其材料的密度一定小C(密度大的物体，其质量一定大 D(铝锅、铝勺的密度一样大 4(下列现象中与大气压无关的是A(马德堡半球实验 B(水往低处流C(用吸管吸饮料 D(塑料的吸盘贴在光滑的玻璃上能挂东西 5(放在水平桌面上的茶杯，对桌面有压力，下列有关茶杯对桌面压力的说法中，正确的是A(茶杯对桌面的压力就是重力B(茶杯对桌面的压力是作用在茶杯上的C(茶杯对桌面的压力是由于茶杯发生形变而产生的D(茶杯对桌面的压力是由于桌面发生形变而产生的点击查看全文:上海闸北区2016年中考物理考试一模试题及答案解析.doc上海各区县2016年中考物理考试一模试题及答案解析汇总相关文档：••••••••••更多相关文档请访问：。

2016年上海市浦东新区中考物理一模试卷一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上．更改答案时，用橡皮擦去，重新填涂．1．首先用实验测出了大气压强值的科学家是（）A．牛顿 B．欧姆 C．阿基米德 D．托里拆利2．下列实例中，属于连通器应用的是（）A．吸尘器B．密度计C．锅炉水位计D．医用注射器3．下列物理量中，以科学家焦耳的名字作为单位的物理量是（）A．电阻 B．电功 C．电压 D．电流4．下列家用电器正常工作时，电流最小的是（）A．空调 B．微波炉C．热水器D．节能灯5．下列实例中属于增大压强的是（）A．图钉尖很尖锐B．书包背带较宽C．铁轨下铺设枕木D．穿滑雪板滑雪6．关于导体的电阻大小，下列说法中正确的是（）A．相同条件下，导体的电阻跟它的长度有关B．相同条件下，导体的电阻跟它的材料无关C．同一导体两端的电压越大，它的电阻越小D．通过同一导体的电流越小，它的电阻越大7．在如图所示的电路中，电源电压保持不变，闭合电键S电路正常工作．过了一会儿，发现电路中有两个电表的示数突然变大．若故障只出现在R1或R2上，其它元件均完好．则（）A．一定是R1断路B．可能是R1短路C．一定是R2短路D．可能是R2断路8．如图所示的甲、乙两实心均匀正方体分别放置在水平地面上，它们对地面的压强相等．现分别在两个正方体的上部，沿水平方向切去一部分．以下判断正确的是（）A．若切去的质量相等，则甲被切去的厚度一定多B．若剩余的质量相等，则甲被切去的厚度可能多C．若切去的高度相等，则甲被切去的质量可能多D．若剩余的高度相等，则甲被切去的厚度一定多二、填空题（共26分）请将结果填入答题纸的相应位置．9．一节新干电池的电压为伏．家中电灯与控制它的电键之间是连接的（选填“串联”或“并联”），用来测量用户消耗的电能．10．重力为600牛的某同学躺在床上时，他对床的压力为牛；若此时他对床面的压强为3000帕，其物理意义表示床面每平方米面积上所受，这时他与床面的接触面积为米2．11．如图所示的圆柱体浸没在液体中时，它的侧面受到的各个方向液体的压力相互，其下表面受到液体向上的压力比上表面受到液体向下的压力，这就是浸没在液体中的物体受到浮力的原因．因此，浮力的方向总是．12．当用微型探测器进行水下探测时，它在水面下3米处受到水的压强为帕．若探测器再继续下潜时，它受到水的浮力将，受到水的压强将．（后两空选填“变大”、“不变”或“变小”）13．某电灯标有“220V 40W”的字样，将它接在伏的电路中时能正常工作，“40W”表示它的为40W；该灯连续正常工作10小时，消耗电能度．14．10秒内通过某导体横截面的电量为5库，电流做的功为30焦，则通过该导体电流为安，导体两端的电压为伏．当该导体两端的电压为12伏时，电阻为欧．15．小明在研究串联电路的电流特点时，发现灯L1比灯L2亮，便作出“通过L1的电流大于通过L2的电流”的假设，由此推理，在图中A、B、C三点的电流I A、I B、I C大小关系为．基于以上假设，若在A点串联一个电流表，闭合电键后，电流表示数（选填“能”或“不能”）看作通过L1后的电流．若通过实验测量后，比较I A、I B、I C发现，则说明小明的假设是错误的．16．在图所示的电路中，电源电压保持不变．现将电流表A1和A2正确连入电路中，闭合电键S后，把滑动变阻器的滑片P逐渐向右移动，在此过程中：（1）若两电流表示数的差值始终不变，则这个差值是通过的电流．（2）若电流表A1与A2示数的比值变小，则电流表A2测量的是通过的电流．（均选填“R1”、“R2”或“干路”）三、作图题（共6分）请将图直接画在答题纸的相应位置，作图必须使用2B铅笔．17．如图所示，重为6牛的物体静止在水平地面上，请用力的图示法在图中画出它对水平地面的压力F．18．在图中的〇里填上适当的电表符号，使之成为正确的电路图．四、计算题（共24分）请将计算过程和答案写入答题纸的相应位置．19．某铁块体积为4×10﹣4米3，当它浸没在水中时，求铁块受到的浮力F浮．20．如图所示电路中电源电压保持不变，定值电阻R2阻值为10欧，闭合电键后，通过R2的电流为0.6安，干路中的电流为1安．求：（1）电源电压U；（2）定值电阻R1消耗的电功率P1．21．如图所示的电路中，电源电压为15伏且保持不变，滑动变阻器R2上标有“20Ω 1A”字样，R1的阻值为10欧．闭合电键S，R1两端的电压为8伏．（1）求通过电阻R1的电流I1；（2）求10秒钟内，电流对整个电路所做电功W；（3）要求在移动滑动变阻器滑片P的过程中，电路能正常工作，请通过计算说明R2两端电压的最小值．22．某足够高的薄壁圆柱形容器中盛有一定量的液体，静止在水平地面上．（1）若容器内盛有2×10﹣3米3的酒精，求酒精质量m酒；（ρ酒=0.8×103千克/米3）（2）若容器内盛有0.2米深的水，求水对容器底部的压强p水；（3）若容器中所盛液体的质量、体积分别为m、2V，把另一质量、体积分别为2m、V的金属圆柱体放入液体中，如图所示．液体对容器底部的压强变化量为△p液、容器对水平地面的压强变化量为△p容，求△p液：△p容的值．五、实验题（共18分）请根据要求在答题纸的相应位置作答．23．如图（a）所示的仪器叫做，它可以用来进行“探究与哪些因素有关”的实验．如图（b）是“用滑动变阻器改变电路中的电流”的实验，请用笔画线代替导线连接电路，使滑动变阻器能改变电路中的电流（用2B铅笔在答题纸的相应位置作图），此时你连入电路中的电阻线是段（选填“AP”、“BP”或“AB”）．24．阿基米德原理的内容为：当物体全部或部分浸在液体中时，它会受到向上的浮力，浮力大小等于它所排开这部分液体所受的重力大小，即F浮=G排．为了验证此原理，我们需要比较浸在液体中的物体所受浮力大小和的数量关系．实验室已提供的器材有：金属块、细线、水、小桶．为了测量浮力，还需选用的实验器材是（从“实验超市”中选填序号），用它测量浮力的方法是：先测出，再测出物体浸在液体中时它的示数，就可以得出浮力的大小．为了达成实验目的，还需要的实验器材有（从“实验超市”中选填序号）．“实验超市”：A．密度计、B．量筒、C．弹簧测力计、D．天平、E．U形管压强计、F．溢水杯、G．烧杯、H．小塑料袋．25．小伟在“用电流表、电压表测电阻”的实验中，所用电源电压为3伏且不变．他正确连接电路，实验步骤正确．闭合电键后，在表格中记录了电流表的示数，此时电压表指针如图（a）所示，我们可以根据判断此时电压值为1.2伏；接着该同学移动滑动变阻器的滑片P到某位置，电压表示数为1.6伏，电流表示数如图（b）所示；当把滑动变阻器的滑片移到某端点时，电流表示数为0.48A．请将下表填写完整．（计算电阻时，精确到0.1欧）锥体竖直放在同一水平面上，如图所示，进行了多次实验，利用仪器测量得到圆锥体对水平面的压强及有关数据记录在表一、表二、表三中．（1）分析比较实验序号1与2，或5与6中的数据及相关条件，发现当实心均匀圆锥体的密度和高度都相同时，，由此可以得出：实心均匀圆锥体对水平面的压强与圆锥体的大小无关．（2）分析比较实验序号2（或1）与6（或5）与9，或4与11的数据及相关条件，可得出的初步结论是：当实心均匀圆锥体的高度相同时，．（3）分析比较实验序号的数据及相关条件，可得出的初步结论是：当实心均匀圆锥体的密度相同时，圆锥体对水平面的压强与高度成正比．（4）进一步综合分析比较表一、表二、表三中的数据及相关条件，可归纳得出结论：（a）分析比较实验序号（2与10）或（3与7与11）或（4与8与12）中的数据及相关条件，可初步得出：；（b）分析比较实验序号9和6和（2与10）和（3与7与11）和（4与8与12）中的数据及相关条件，可初步得出：．2016年上海市浦东新区中考物理一模试卷参考答案与试题解析一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上．更改答案时，用橡皮擦去，重新填涂．1．首先用实验测出了大气压强值的科学家是（）A．牛顿 B．欧姆 C．阿基米德 D．托里拆利【分析】托里拆利第一次通过实验测出来大气压值，这就是著名的托里拆利实验．【解答】解：首先用实验测出大气压值的科学家是托里拆利．故选D．2．下列实例中，属于连通器应用的是（）A．吸尘器B．密度计C．锅炉水位计D．医用注射器【分析】根据连通器的定义进行判断．上端开口，底部相互连通的容器是连通器．【解答】解：ABD、吸尘器、密度计、医用注射器都不符合上端开口、底部相互连通的容器这一特征，因此，都不是连通器，故ABD不合题意；C、锅炉水位计，水位计上端和锅炉炉身的上端都是开口的，底部是连通的，是连通器．符合题意．故选C．3．下列物理量中，以科学家焦耳的名字作为单位的物理量是（）A．电阻 B．电功 C．电压 D．电流【分析】据对电压、电流、电功、电阻单位的掌握解答此题．【解答】解：电阻的单位是欧姆（Ω）；电功的单位是焦耳（J）；电压的单位是：伏特（V）；电流的单位是安培（A）．故选B．4．下列家用电器正常工作时，电流最小的是（）A．空调 B．微波炉C．热水器D．节能灯【分析】家用电器正常工作时电压为U=220V，电压U一定，由P=UI知功率P越小，电流I越小，根据家用电器的功率可知哪种用电器电流最小．【解答】解：空调的功率在1000W以上，微波炉的功率约为2000W，热水器的功率1000W左右，节能灯的功率在20W左右，由此可见，节能灯的功率最小，家用电器的正常工作时电压U相等，由P=UI知节能灯电流最小．故选D．5．下列实例中属于增大压强的是（）A．图钉尖很尖锐B．书包背带较宽C．铁轨下铺设枕木D．穿滑雪板滑雪【分析】（1）压强大小的影响因素：压力大小和受力面积大小；（2）增大压强的方法：在压力一定时，减小受力面积来增大压强；在受力面积一定时，增大压力来增大压强；（3）减小压强的方法：在压力一定时，增大受力面积来减小压强；在受力面积一定时，减小压力来减小压强．【解答】解：A、图钉尖很尖锐，减小了受力面积，增大了压强，符合题意；B、书包背带较宽，增大了受力面积，减小了压强，不符合题意；C、铁轨下铺设枕木，增大了受力面积，减小了压强，不符合题意；D、穿滑雪板滑雪，增大了受力面积，减小了压强，不符合题意．故选A．6．关于导体的电阻大小，下列说法中正确的是（）A．相同条件下，导体的电阻跟它的长度有关B．相同条件下，导体的电阻跟它的材料无关C．同一导体两端的电压越大，它的电阻越小D．通过同一导体的电流越小，它的电阻越大【分析】电阻是导体自身的一种特性，它由导体的材料、长度、横截面积和温度决定，与加在导体两端的电压和通过导体的电流大小无关．【解答】解：（1）因导体的电阻与导体的材料、长度、横截面积和温度有关，所以，相同条件下，导体的电阻跟它的长度有关，导体的电阻跟它的材料有关，故A正确、B错误；（2）电阻是导体自身的一种特性，同一导体的电阻确定，与导体两端的电压和通过的电流无关，故CD错误．故选A．7．在如图所示的电路中，电源电压保持不变，闭合电键S电路正常工作．过了一会儿，发现电路中有两个电表的示数突然变大．若故障只出现在R1或R2上，其它元件均完好．则（）A．一定是R1断路B．可能是R1短路C．一定是R2短路D．可能是R2断路【分析】电路故障的原因通常有两种情况：断路或短路．具体原因逐一分析出现选项中故障时，电流表、电压表示数的变化，最后做出判断．【解答】解：A、如果R1断路，则整个电路断路，电流表无示数，电压表V1与电阻R2串联，此时电压表V2也无示数，故A不合题意；B、如果R1短路，则电路为R2的简单电路，电路中电流变大，则电压表示数增大，电压表V2测量电源电压，所以示数也增大，故B符合题意；C、同理，如果R2短路，也会出现电流表和电压表V1示数变大的情况，存在这种可能，但不是“一定”，故C不合题意；D、如果R2断路，则整个电路断路，电流表无示数，电压表V2与电阻R1串联，此时电压表V1也无示数，故D不合题意．故选B．8．如图所示的甲、乙两实心均匀正方体分别放置在水平地面上，它们对地面的压强相等．现分别在两个正方体的上部，沿水平方向切去一部分．以下判断正确的是（）A．若切去的质量相等，则甲被切去的厚度一定多B．若剩余的质量相等，则甲被切去的厚度可能多C．若切去的高度相等，则甲被切去的质量可能多D．若剩余的高度相等，则甲被切去的厚度一定多【分析】水平面上物体的压力和自身的重力相等，根据G=mg、m=ρV、V=Sh和压p=得出均匀实心正方体对水平地面的压强，根据它们对地面的压强关系和高度关系得出两物体的密度关系；（1）若沿水平方向切去相等质量时，根据m=ρV=ρS△L=ρL2△L得出两者切去质量之间的关系，根据密度关系和边长关系得出切去厚度之间的关系；（2）若剩余的质量相等，根据m=ρV=ρS△L=ρL2△L得出两者剩余质量之间的关系，进一步得出两者剩余高度之间的关系，然后与两者的边长关系得出切去厚度之间的关系；（3）若切去的高度△h相等，根据m=ρL2△h得出切去质量的表达式，根据边长关系得出切去质量之间的关系；（4）若剩余的高度相等，得出切去厚度的表达式，根据边长关系得出切去厚度之间的关系．【解答】解：设正方体的边长为L，则正方体对水平地面的压强：p======ρgL，因p甲=p乙，所以，ρ甲gL甲=ρ乙gL乙，即ρ甲L甲=ρ乙L乙，由图可知：L甲＜L乙，则ρ甲＞ρ乙；（1）若切去的质量相等，由m=ρV=ρS△L=ρL2△L可得：ρ甲L甲2△L甲=ρ乙L乙2△L乙，把ρ甲L甲=ρ乙L乙代入上式可得：L甲△L甲=L乙△L乙，把L甲＜L乙代入上式可得：△L甲＞△L乙，故A正确；（2）若剩余的质量相等，则ρ甲L甲2L甲剩余=ρ乙L乙2L乙剩余，把ρ甲L甲=ρ乙L乙和L甲＜L乙代入上式可得：L甲剩余＞L乙剩余，因甲的边长小于乙的边长，且甲剩余的边长大于乙剩余的边长，所以，乙被切去的厚度多，故B错误；（3）若切去的高度△h相等，则△m甲=ρ甲L甲2△h，△m乙=ρ乙L乙2△h，因L甲＜L乙，ρ甲L甲=ρ乙L乙，所以，△m甲＜△m乙，即乙被切去的质量多，故C错误；（4）若剩余的高度h相等，因L甲＜L乙，所以，（L甲﹣h）＜（L乙﹣h）即乙被切去的厚度一定多，故D错误．故选A．二、填空题（共26分）请将结果填入答题纸的相应位置．9．一节新干电池的电压为 1.5伏．家中电灯与控制它的电键之间是串联连接的（选填“串联”或“并联”），用电能表来测量用户消耗的电能．【分析】了解干电池的电压，知道家庭电路中用电器和开关之间的连接要求．知道电能表在家庭电路中的作用，可直接作答．【解答】解：一节新干电池的电压为1.5伏．家中电灯与控制它的电键之间串联连接的，这样才能实现有效控制；在家庭电路中，用电能表来测量用户消耗的电能的多少．故答案为：1.5；串联；电能表．10．重力为600牛的某同学躺在床上时，他对床的压力为600牛；若此时他对床面的压强为3000帕，其物理意义表示床面每平方米面积上所受压力为3000牛，这时他与床面的接触面积为0.2米2．【分析】水平面上物体的重力和自身的压力相等，压强指物体单位面积上受到的压力．根据压强公式求出这时他与床面的接触面积．【解答】解：重力为600牛的某同学躺在床上时，他对床的压力与自身的重力大小相等，即F=G=600N，压强为3000Pa，表示的物理意义：床面上每平方米面积上受到的压力为3000N．由p=可得，这时他与床面的接触面积S===0.2m2．故答案为：600；压力为3000牛；0.2．11．如图所示的圆柱体浸没在液体中时，它的侧面受到的各个方向液体的压力相互平衡，其下表面受到液体向上的压力比上表面受到液体向下的压力大，这就是浸没在液体中的物体受到浮力的原因．因此，浮力的方向总是竖直向上．【分析】解答此题的关键是利用压力、压强的公式求浸在液体中的正方体受到的液体对它产生的压力，分析所受压力的合力，从而得到浮力产生的原因．【解答】解：据相同深度液体向各个方向的压强相等的特点可知，圆柱体浸没在液体中时，它的侧面受到的各个方向液体的压力相互平衡，即可以相互抵消掉；而圆柱体上、下表面所受的压力是不同的，上表面所处的深度为h1，下表面深度为h2．则上表面受到的压强为p向下=ρ液gh1，受到的压力为F向下=p向下S=ρ液gh1；下表面受到的压强为p向上=ρ液gh2，受到的压力为F向上=P向上S=ρ液gh2．因为h1＜h2．所以F向上＞F向下，则液体会对物体产生一个向上的和向下的压力不相等，压力差就产生了浮力，即：F浮=F向上﹣F向下，所以浮力方向是与向上的压力F向上的方向一致，是竖直向上的．故答案为：平衡；大；竖直向上．12．当用微型探测器进行水下探测时，它在水面下3米处受到水的压强为29400帕．若探测器再继续下潜时，它受到水的浮力将不变，受到水的压强将变大．（后两空选填“变大”、“不变”或“变小”）【分析】知道微型探测器所处的深度，利用液体压强公式求受到的水的压强；若探测器再继续下潜时，根据阿基米德原理即可判断微型探测器受到的浮力变化；鱼上浮还是下沉靠改变鱼鳔的体积，也就是鱼的体积改变，当体积变大上浮浮力变大．【解答】解：微型探测器受到水的压强：p=ρgh=1×103kg/m3×9.8N/kg×3m=29400Pa；若探测器再继续下潜时，由于排开的水的体积不变，则根据F浮=ρ水gV排可知它受到水的浮力将不变；由于所处的深度增加，根据p=ρgh可知受到水的压强将变大．故答案为：29400；不变；变大．13．某电灯标有“220V 40W”的字样，将它接在220伏的电路中时能正常工作，“40W”表示它的额定功率为40W；该灯连续正常工作10小时，消耗电能0.4度．【分析】由电灯的铭牌可知电灯的额定电压和额电功率；再利用W=Pt求消耗的电能．【解答】解：由电灯的铭牌“220V 40W”可知电灯的额定电压为220V、额电功率为40W，连续正常工作10h消耗的电能：W=Pt=0.04kW×10h=0.4kW•h=0.4度．故答案为：220；额定功率；0.4．14．10秒内通过某导体横截面的电量为5库，电流做的功为30焦，则通过该导体电流为0.5安，导体两端的电压为6伏．当该导体两端的电压为12伏时，电阻为12欧．【分析】由电量的计算公式可求得电流的大小；由电功公式可求得导体两端的电压；由欧姆定律可求得电阻．【解答】解：由q=It得：I===0.5A；由W=UIt可得：U===6V；由欧姆定律I=可得：R===12Ω；因导体电阻只与导体本身的性质有关，和导体两端的电压无关，故当电压为12V时，电阻仍为12Ω；故答案为：0.5；6；12．15．小明在研究串联电路的电流特点时，发现灯L1比灯L2亮，便作出“通过L1的电流大于通过L2的电流”的假设，由此推理，在图中A、B、C三点的电流I A、I B、I C大小关系为I A＞I B＞I C．基于以上假设，若在A点串联一个电流表，闭合电键后，电流表示数不能（选填“能”或“不能”）看作通过L1后的电流．若通过实验测量后，比较I A、I B、I C发现I A=I B=I C，则说明小明的假设是错误的．【分析】先确定电路的连接方式，然后根据串联电路中处处电流相等进行解答．【解答】解：若发现灯L1比灯L2亮，便作出“通过L1的电流大于通过L2的电流”的假设，由此推理可得，在图中A、B、C三点的电流I A、I B、I C大小关系为I A＞I B＞I C．那么若在A点串联一个电流表，闭合电键后，电流表示数将不能看作是通过L1后的电流．由图可知，电路中两灯泡串联，而A、B、C三点是串联电路中的三处，实验测量后发现，串联电路中处处电流相等，即I A=I B=I C．由此说明小明的假设是错误的．故答案为：I A＞I B＞I C；不能；I A=I B=I C．16．在图所示的电路中，电源电压保持不变．现将电流表A1和A2正确连入电路中，闭合电键S后，把滑动变阻器的滑片P逐渐向右移动，在此过程中：（1）若两电流表示数的差值始终不变，则这个差值是通过R1的电流．（2）若电流表A1与A2示数的比值变小，则电流表A2测量的是通过干路的电流．（均选填“R1”、“R2”或“干路”）【分析】由电路图可知，R1与R2并联，根据并联电路中各支路独立工作、互不影响可知滑片移动时通过R1的电流不变，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知R2支路电流的变化，根据并联电路的电流特点判断两电流表示数比值的变化，据此分析得出答案．【解答】解：由电路图可知，R1与R2并联，因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R1的电流不变，故两电流表示数的差值始终不变，则这个差值是通过R1的电流；把滑动变阻器的滑片P逐渐向右移动，接入电路中的电阻变大，由I=可知，R2支路的电流I2变小，因并联电路中干路电流等于各支路电流之和，所以，==则I2变小时，变小，故电流表A2测量的是通过干路的电流．故答案为：（1）R1；（2）干路．三、作图题（共6分）请将图直接画在答题纸的相应位置，作图必须使用2B铅笔．17．如图所示，重为6牛的物体静止在水平地面上，请用力的图示法在图中画出它对水平地面的压力F．【分析】已知的是重力，要求画出的是压力，因此，分析时要搞清在此种状态下，重力与压力的关系，明确三要素，再确定标度，最后画出线段．【解答】解：压力的大小等于重力，为6N，方向垂直于接触面向下，作用点在接触面上．如图所示18．在图中的〇里填上适当的电表符号，使之成为正确的电路图．【分析】根据电流表与被测电路串联，电压表与被测电路并联即可完成电路．【解答】解：上边的〇在干路中，所以是电流表；中间的〇与灯L1串联，所以是电流表；下边的〇与灯L1并联，所以是电压表，如图．四、计算题（共24分）请将计算过程和答案写入答题纸的相应位置．19．某铁块体积为4×10﹣4米3，当它浸没在水中时，求铁块受到的浮力F浮．【分析】铁块浸没在水中，由此可得排开水的体积，根据阿基米德原理计算其受到浮力即可．【解答】解：因为铁块浸没在水中，所以：V排=V铁=4×10﹣4m3，铁块受到的浮力：F浮=ρ水V排g=1.0×103kg/m3×4×10﹣4m3×10N/kg=4N．答：铁块浸没在水中时受到的浮力为4N．20．如图所示电路中电源电压保持不变，定值电阻R2阻值为10欧，闭合电键后，通过R2的电流为0.6安，干路中的电流为1安．求：（1）电源电压U；（2）定值电阻R1消耗的电功率P1．【分析】（1）由图两电阻串联，根据并联电路电压特点和欧姆定律计算电源电压；（2）根据并联电路电流特点可得R1的电流，由P=UI计算R1消耗的电功率P1．【解答】解：（1）由图电阻R1、R2串联，并联电路中各支路两端电压与电源电压都相等，由I=可得：U=U1=U2=I2R2=0.6A×10Ω=6V；（2）并联电路中干路电流等于各支路电流之和，所以：I1=I﹣I2=1A﹣0.6A=0.4A，所以R1消耗的电功率：P1=U1I1=6V×0.4A=2.4W．答：（1）电源电压为6V；（2）定值电阻R1消耗的电功率为2.4W．21．如图所示的电路中，电源电压为15伏且保持不变，滑动变阻器R2上标有“20Ω 1A”字样，R1的阻值为10欧．闭合电键S，R1两端的电压为8伏．（1）求通过电阻R1的电流I1；（2）求10秒钟内，电流对整个电路所做电功W；。

2D.答 案解 析AA．茶壶的壶嘴和壶身下部是相通的，构成了连通器，符合题意；B．吸尘器是利用流体压强与流速的关系来工作的，不合题意；C．吸盘式挂钩应用的是大气压的原理，不合题意；D．注射器在吸药水时，药水在外界大气压的作用下被压入注射器内部的，利用了大气压强，不是连通器，符合题意．故选A．答 案下列实验中，采用了“等效替代”研究方法的是（ ）研究串、并联电路时，引入“总电阻”的概念保持导体电阻不变，研究通过导体的电流与导体两端电压的关系类比水压形成电压的概念通过“形管压强计”两侧的液面高度差反映液体内部压强的大小AU 的示数变大的示数变大被断路示数为；当电键两端的电压，因串联电路中总电压等于各由测电源的电压变为测串联电路中两端的电压，0V SR 1一定大于一定等于，所以原容器所装的甲液体质量大于乙液体，即，可得h 乙h 乙>F A F B =p 甲p 乙）可知，两电阻并联，电流表测干路电流，电流表测支路的电流，因并联电路中干路电流等于各支路电流之和，所以，干路电流表的示数大于支路电流表的示数；因并联电路中各支路两端的电压相等，且、，可知，支路的电流大于支路的电流，即；、，要使电流表的示数保持不变，应使的阻值等于、因并联电路中总电阻的倒数等于各分电阻倒数之和，．故答案为：大于；大于；．A A 1R 1A R 1A 1=10ΩR 1=15ΩR 2R 1R 2>I 1I 2R 2A R R 1=6Ω10Ω×15Ω10Ω+15Ω6/05分析比较图（甲）和（乙）两图可知：当弹簧的横截面积、匝数、原长、金属丝的材质以及所受拉力均相同分析比较图（甲）和（丙）两图可知：当弹簧的横截面积、匝数、原长均相同时， ．两弹簧材质、原长、匝数和受到的拉力相同，，的伸长量小于，由此可得：当弹簧的横截面积、匝数、原长、金属丝的材质以及所受拉力均相同时，金属丝横截面积两弹簧横截面积、匝数、原长以及所受拉力均相同时，但两弹簧的材质不同，由此可得：当弹簧的横截面积、匝数、原长、所受拉力相同时，弹簧的伸长量也不同．>S B S A B A B．F 浮j i ao sh i .i z水球在水面上漂浮，则所受浮力线段，使线段长度为标度的2在图所示电路的○里填上适当的电表符号，使两灯并联．要使两只灯泡并联，必须：闭合开关，电流从电源正极经开关后分为两支：一支经下方的电表、右面的灯泡回到电源负极，所以下方电表为电流表；另一支经上面的灯泡，右上方电表回到负极，所以右上方的电表为电流表；中间“○”中不能有电流通过，故为电压表，电路连接关系如下：L 2L 1在图示的电路中，有两根导线尚未连接，请用笔画线代替导线补上．补上后要求：①电压表测小灯两端电压；，向左端移动滑动变阻器的滑片S 教师版 答案版j i ao s hi .i zh i k an g.c om 2闭合开关，向左端移动滑动变阻器的滑片，小灯泡变亮，说明滑动变阻器接入电路的阻值变小，故将左下接线柱与灯泡的右接线柱相连；将电压表的负接线柱与灯泡的左接线柱相连，如下图所示：S P 米的物体浸没在水中，求物体所受浮力物体浸没在水中，则排开水的体积：，物体所受浮力：所以，物体受到的浮力为．故答案为：．1033F 浮4.9N=V =0.5×=5×V 排103m 3104m 3=g =1×kg/×9.8N/kg ×5F 浮ρ排V 排103m 34.9N 4.9N 教师版 答案版可知，要测测定物质的密度需要测量物质的质量和体积，需要用托盘天平测出物体的质量，然后用量筒测出物体的体积；（2）图1的装置中，杯子内盛满水，用纸片把杯口盖严，手按住纸片把杯子倒过来，纸片不掉，水不流出，可以证明大气压的存在；（3）图2的装置中，液体密度相同，压强计探头在液体中的深度不同，且深度越深，压强计液面高度差越大，说明：液体密度相同时，深度越深液体压强越大；故答案为：托盘天平；体积；大气压；深度．“用电流表、电压表测电阻”的实验原理是 ，连接电路时，电流表应 联在被测电路中，电流是从电流表的 接线柱流入，如图所示电流表的示数为 ．；（2）连接电路时，电流表应串联在被测电路中，电流是从电流表的正接线柱流入负接线柱流出．U I2018/12/05小王同学完善电路后继续实验，移动滑片使小灯正常发光，他判定小灯正常发光的方法是 ，此时电压表的示数如图2所示，则小灯的额定功率为 瓦．然后，小王同学应该由实验电路图可知，电源由两节干电池组成，所以灯泡两端电压最高为，所以电压表应使用量程；电压表在使用时应与灯泡并联，并使电流从接柱流接线柱流出，由图可知，电压表的接线柱接反了；为了保护电路，闭合开关前应将滑动变阻故答案为：电压表量程过大且接线柱接反了；滑动变阻器的滑片未调到最大值处．”字样，即灯泡的额定电流，所以当电流表示数为时，灯泡正常发光；，所以灯泡的额定功率：测出了灯泡的额定功率后，应该继续实验的操作是断开开关，整理实验器材．；断开开关，整理实验器材．3V 0∼+0.3A 2.2V 小王和小高同学为了探究导体中电流与电压的关系，他们用甲、乙、丙三个导体进行实验，试验中多次改变导体两端电压大电压/电流（伏/安）。

ASR1R2V abc2015 学年第一学期徐汇区学习能力诊断卷初三物理试卷2016.1 （考试时间：90 分钟满分100 分）注意：所有题目请回答在答题卷上相应位置。

一、单项选择题（共20 分）1.一张平放在桌面上的试卷对桌面的压强最接近A．1000 帕B．100 帕C．10 帕D．1 帕2.物理学中常用科学家名字作为物理量单位，下列物理量中以科学家焦耳名字做单位的是A.电荷量B．电流C．电功D．电功率3.物理在生活中有很多应用，下列事例中利用连通器原理工作的是A.密度计B．听诊器C．潜水艇D．船闸4.我们生活在大气中，许多用具与大气有关。

以下器具中，利用大气压工作的是A．注射器B．吸尘器C．订书机D．茶壶5.重3 牛的小球轻放入盛有水的烧杯中，溢出2 牛的水，小球所受浮力A．一定为1 牛B．一定为2 牛C．可能为3 牛D．可能为5 牛6.两人在相同的沙滩上漫步，留下了深浅不同的脚印，则A．两人对沙滩的压力一定相同B．脚印深的人对沙滩的压强一定大C．两人对沙滩的压强一定相同D．脚印浅的人对沙滩的压力一定小7.菜刀的刀刃很薄，刀柄宽厚。

对此，以下说法中正确的是A．刀刃很薄可增大压力B．刀柄宽厚可减小压力C．刀刃很薄可增大压强D．刀柄宽厚可增大压强8.在图1 所示的电路中，电源电压保持不变。

若电键S 从闭合到断开，则A．电流表的示数变小，电压表的示数变小B．电流表的示数变小，电压表的示数变大C．电流表的示数变大，电压表的示数变小D．电流表的示数变大，电压表的示数变大甲乙甲乙图1 图2 图3AB9. 如图 2 所示，在甲、乙两个完全相同的容器中，分别盛有质量相等的水和酒精（已知 ρ 水>ρ 酒），其中 a 、b 两点深度相同，a 、c 两点距容器底部的距离相同。

则下列说法中，正确的是A. 甲盛的是酒精，乙盛的是水B. 在 a 、b 两点水平面以下，容器中水的质量比酒精大C. 在 a 、c 两点水平面以上，容器中水的质量比酒精大D. 在 a 、c 两点水平面以下，容器中水的质量比酒精大10. 如图3所示，放置在水平地面上的两个均匀圆柱体甲、乙，底面积S 甲＞S 乙，对地面的压强相等。
