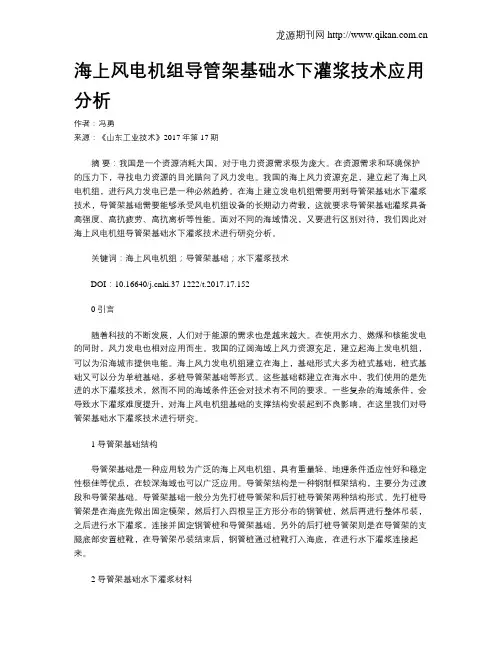

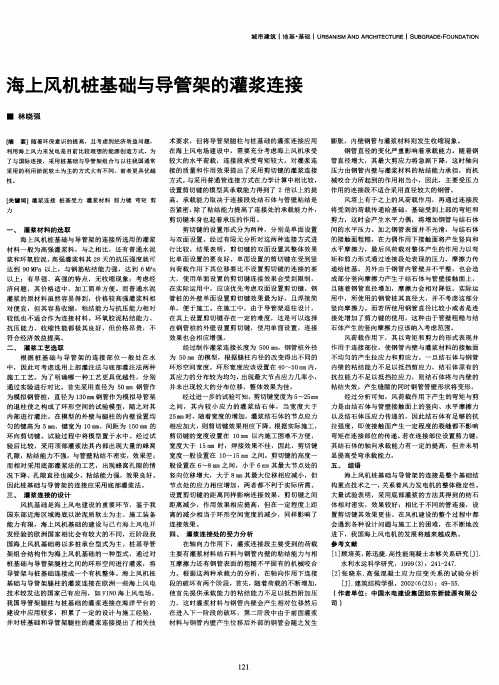

海上风电机组导管架基础水下灌浆施工技术 卓豪海

海上风电场工程基础结构灌浆连接技术规程概述及解释说明1. 引言1.1 概述本文旨在对海上风电场工程基础结构灌浆连接技术规程进行概述和解释说明。

随着可再生能源的迅速发展，海上风电场工程作为清洁能源的重要组成部分，得到了广泛关注。

而在海上风电场的建设中，基础结构的稳固连接是确保风机安全运行和延长寿命的关键环节。

1.2 文章结构本文分为五个主要部分。

首先在引言部分对文章内容进行简要介绍。

第二部分概述海上风电场基础结构，并对灌浆连接技术进行简单介绍。

接下来第三部分对海上风电场工程基础结构灌浆连接技术规程进行详细解释说明，包括灌浆材料选择与性能要求、连接方式和工艺流程以及施工质量控制与检验要求。

第四部分是总结和展望，总结文章的主要内容并展望未来该领域的发展趋势。

最后一个部分是参考文献，列出本文所引用的相关资料。

1.3 目的本文旨在提供一份清晰明确且全面的海上风电场工程基础结构灌浆连接技术规程概述，帮助读者更加深入了解这一重要领域的相关知识。

通过对灌浆连接技术规程进行详细解释说明，读者可以了解到灌浆材料选择与性能要求、连接方式和工艺流程以及施工质量控制与检验要求等方面的具体内容。

同时，通过总结和展望部分，读者可以对未来海上风电场工程基础结构灌浆连接技术的发展趋势有一定的了解。

通过本文的阅读，读者将能够更好地理解和应用海上风电场工程基础结构灌浆连接技术规程，并为相关领域的研究和实践提供参考。

2. 海上风电场工程基础结构灌浆连接技术规程概述2.1 海上风电场基础结构概述海上风电场是指将风力发电机组安装在海洋中的固定或浮动式平台上，利用海洋中的风能来发电。

为了确保海上风电场的稳定性和可靠性，需要建立合适的基础结构。

海上风电场的基础结构通常包括桩基和桩帽两个主要部分。

桩基是通过钢管桩或混凝土滨海墙将发电机组固定在海床上，而桩帽则与桩基相连，支撑起发电机组。

2.2 灌浆连接技术简介灌浆连接技术是在海上风电场工程中用于固定和加固桩帽与桩基之间连接的一种关键技术。

产业科技创新　Industrial Technology Innovation 56Vol.1　No.24产业科技创新　2019，1（24）：56~57Industrial Technology Innovation 海上风电导管架结构与桩基灌浆连接施工探讨黎富浩（中国能源建设集团广东火电工程有限公司，广东　广州　510000）摘要：灌浆技术属于导管架安装的重要技术之一，其主要作用为连接海床-钢管桩-导管架，灌浆质量会直接影响到风电机组的运行安全及发电效率。

在开展海上风电工程施工中，必须注重导管架灌浆操作。

灌浆施工质量，对风机基础结构服役寿命、环境载荷抵抗力的影响非常大。

此次研究主要是探讨分析导管架结构灌浆工艺，联合某工程项目，讨论导管架灌浆工艺与施工过程难点，希望能够对相关人员起到参考性价值。

关键词：海上风电；后桩法导管架结构；桩基灌浆连接施工中图分类号：U69　文献标识码：A　文章编号：2096-6164（2019）24-0056-02在我国风力发电行业发展过程中，海上风电发电发展速度快，出现了较多海上风电场项目。

目前海上风电导管架基础采用的多为先桩法导管架基础，即先进行沉桩后，再安装导管架，最后进行灌浆作业。

1　海上风电导管架灌浆程序灌浆设备准备注入润滑材料搅拌灌浆材料开始灌浆灌浆用量和灌浆时间控制压力“屏浆”灌浆结束，停泵连续灌浆管线管线压力测试检查管线受损位置，并进行修复或更换灌浆材料密度重新配置灌浆材料关闭阀门、拆除管线灌浆口溢浆重新配置灌浆材料不合格不合格不合格合格合格合格图1　海上风电导管架灌浆程序在灌浆施工前，应对灌浆管线进行水密性试验，同时在陆上对进行原型1∶1灌浆试验，以确保海上实施的顺利进行。

2　海上风电导管架灌浆施工难点在风电基础结构施工中，导管架灌浆比较重要，当灌浆操作成功时，将会加强风机结构对于环境载荷的抵抗力，布设灌浆管线、灌浆量、封浆结构与性能，均会影响灌浆擦做的成功性。

专利名称：一种海上风机导管架基础水下封堵式灌浆连接结构专利类型：实用新型专利
发明人：田振亚,朱荣华,李凤
申请号：CN201520692035.6
申请日：20150908
公开号：CN205046588U
公开日：
20160224
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种海上风机导管架基础水下封堵式灌浆连接结构，所述导管架基础的桩腿分别插装入固定于海床上的钢管桩内，其插入的部位采用灌浆固定，进而在钢管桩内形成有一段灌浆段；且在安装导管架基础前，即将导管架基础的桩腿插入钢管桩前，所述钢管桩内填充有沙袋和砂石这些填充料，用于灌浆操作时对浆料进行封堵，并确保填充后的填充料面与钢管桩顶端位置的高度差不超过灌浆段长度；所述钢管桩的外侧固定安装有带灌浆软管的灌浆管，该灌浆管的灌浆头伸进钢管桩内，用于对灌浆段进行灌浆。

本专利结构不用安装价格高昂的封堵器，降低了基础建设成本，避免了导管架桩腿与钢管桩对中问题引起的灌浆漏浆问题。

申请人：广东明阳风电产业集团有限公司
地址：528437 广东省中山市火炬高新技术产业开发区火炬路22号明阳工业园
国籍：CN
代理机构：广州市华学知识产权代理有限公司
代理人：梁莹
更多信息请下载全文后查看。

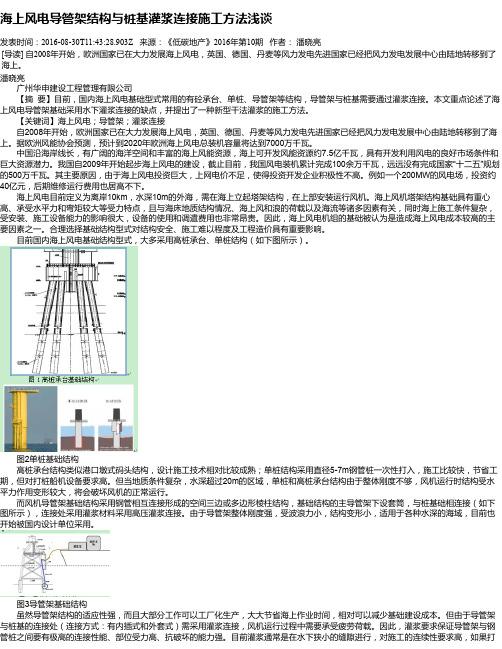

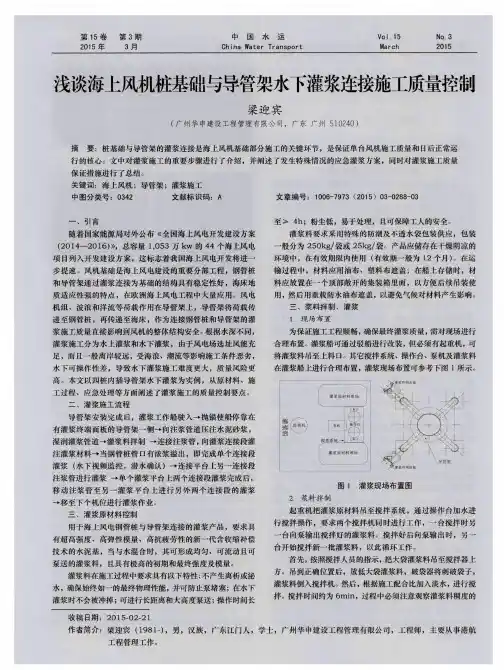

海上风电导管架结构与桩基灌浆连接施工方法浅谈发表时间：2016-08-30T11:43:28.903Z 来源：《低碳地产》2016年第10期作者：潘晓亮[导读] 自2008年开始，欧洲国家已在大力发展海上风电，英国、德国、丹麦等风力发电先进国家已经把风力发电发展中心由陆地转移到了海上。

潘晓亮广州华申建设工程管理有限公司【摘要】目前，国内海上风电基础型式常用的有砼承台、单桩、导管架等结构，导管架与桩基需要通过灌浆连接。

本文重点论述了海上风电导管架基础采用水下灌浆连接的缺点，并提出了一种新型干法灌浆的施工方法。

【关键词】海上风电；导管架；灌浆连接自2008年开始，欧洲国家已在大力发展海上风电，英国、德国、丹麦等风力发电先进国家已经把风力发电发展中心由陆地转移到了海上。

据欧洲风能协会预测，预计到2020年欧洲海上风电总装机容量将达到7000万千瓦。

中国沿海岸线长，有广阔的海洋空间和丰富的海上风能资源，海上可开发风能资源约7.5亿千瓦，具有开发利用风电的良好市场条件和巨大资源潜力。

我国自2009年开始起步海上风电的建设，截止目前，我国风电装机累计完成100余万千瓦，远远没有完成国家“十二五”规划的500万千瓦。

其主要原因，由于海上风电投资巨大，上网电价不足，使得投资开发企业积极性不高。

例如一个200MW的风电场，投资约40亿元，后期维修运行费用也居高不下。

海上风电目前定义为离岸10km，水深10m的外海，需在海上立起塔架结构，在上部安装运行风机。

海上风机塔架结构基础具有重心高、承受水平力和弯矩较大等受力特点，且与海床地质结构情况、海上风和浪的荷载以及海流等诸多因素有关，同时海上施工条件复杂，受安装、施工设备能力的影响很大，设备的使用和调遣费用也非常昂贵。

因此，海上风电机组的基础被认为是造成海上风电成本较高的主要因素之一。

合理选择基础结构型式对结构安全、施工难以程度及工程造价具有重要影响。

目前国内海上风电基础结构型式，大多采用高桩承台、单桩结构（如下图所示）。

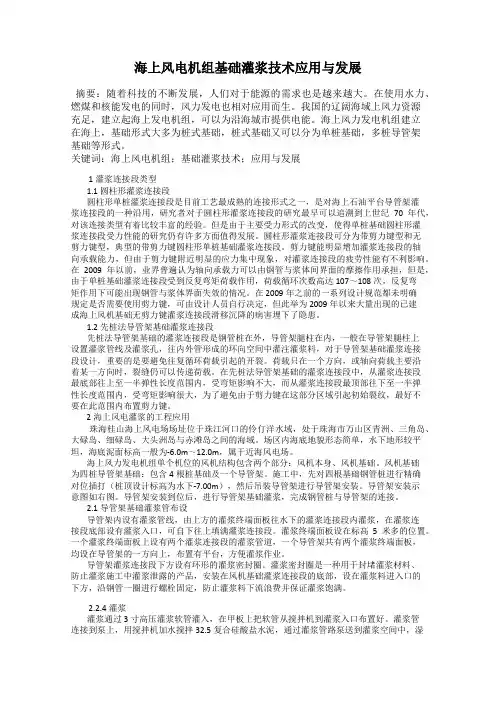

海上风电机组基础灌浆技术应用与发展摘要：随着科技的不断发展，人们对于能源的需求也是越来越大。
