蒸汽锅炉的基本概念及分类蒸汽锅炉是一种高效节能的热能转换设备，其主要作用是将水加热蒸发，产生高温高压的蒸汽，用于发电、工业生产、供暖等领域。

本文将着重介绍蒸汽锅炉的基本概念及分类，以便读者能够更好地了解这一设备。

一、蒸汽锅炉的概念蒸汽锅炉是将水加热蒸发，产生高温高压的蒸汽，以达到供热、发电或工业生产的目的的热能转化设备。

其主要包括锅筒、炉排、烟道、水处理系统、汽包、阀门、管道等主要部件。

二、蒸汽锅炉的分类根据不同的使用要求和产生的高温高压蒸汽的性质，蒸汽锅炉可分为以下几类。

1、按燃料分类（1）燃煤锅炉：以煤作为主要燃料，其燃料成本低廉、稳定性高，但污染排放量较大，需要进行排放治理。

（2）燃气锅炉：以天然气、液化气等作为燃料，其热效率高、污染排放量低，但是燃料成本较高。

（3）燃油锅炉：以燃油为燃料，燃料成本较高，但污染排放量较低，适合于没有天然气和煤炭资源的地区。

2、按工作压力分类（1）低压锅炉：工作压力在0.1-2.5Mpa之间。

（2）中压锅炉：工作压力在2.5-6Mpa之间。

（3）高压锅炉：工作压力在6-13Mpa之间。

（4）超高压锅炉：工作压力超过13Mpa。

3、按锅炉结构分类（1）火管锅炉：通过建立火管将烟气和水分开，纵向排列，锅炉进出口在同一侧。

由于结构简单、气流和水流较为充分，此种锅炉热效率较高。

（2）水管锅炉：将水管开设在炉体内部，以水管内的水作为冷却、吸收热量的介质来加热水，一般采用横向排列。

由于水管开设较多，内流速度大，因此热效率也较高。

4、按使用需求分类（1）发电锅炉：主要用于发电厂，产生高温高压蒸汽驱动汽轮机发电。

（2）供热锅炉：主要用于工业生产和生活供热，以产生高温高压蒸汽或热水为主要目的。

（3）工业锅炉：主要用于各种工业生产，如纺织、印染、食品、制药等行业。

5、按锅炉运行型式分类（1）静压锅炉：锅炉保持平衡，水、汽量相一致，以保持正常运行。

（2）变压锅炉：为满足不同工作场所的需求，可通过变压方式来变化运行状态。

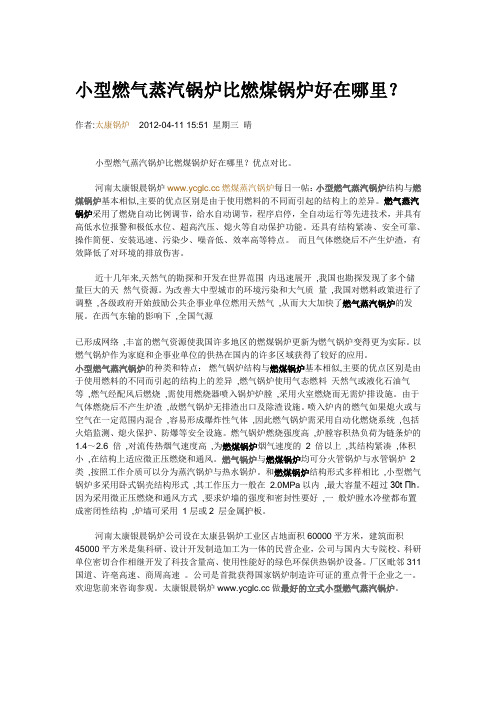

小型燃气蒸汽锅炉比燃煤锅炉好在哪里？作者:太康锅炉2012-04-11 15:51 星期三晴小型燃气蒸汽锅炉比燃煤锅炉好在哪里？优点对比。

河南太康银晨锅炉燃煤蒸汽锅炉每日一帖：小型燃气蒸汽锅炉结构与燃煤锅炉基本相似,主要的优点区别是由于使用燃料的不同而引起的结构上的差异。

燃气蒸汽锅炉采用了燃烧自动比例调节，给水自动调节，程序启停，全自动运行等先进技术，并具有高低水位报警和极低水位、超高汽压、熄火等自动保护功能。

还具有结构紧凑、安全可靠、操作简便、安装迅速、污染少、噪音低、效率高等特点。

而且气体燃烧后不产生炉渣，有效降低了对环境的排放伤害。

近十几年来,天然气的勘探和开发在世界范围内迅速展开,我国也勘探发现了多个储量巨大的天然气资源。

为改善大中型城市的环境污染和大气质量,我国对燃料政策进行了调整,各级政府开始鼓励公共企事业单位燃用天然气,从而大大加快了燃气蒸汽锅炉的发展。

在西气东输的影响下,全国气源已形成网络,丰富的燃气资源使我国许多地区的燃煤锅炉更新为燃气锅炉变得更为实际。

以燃气锅炉作为家庭和企事业单位的供热在国内的许多区域获得了较好的应用。

小型燃气蒸汽锅炉的种类和特点：燃气锅炉结构与燃煤锅炉基本相似,主要的优点区别是由于使用燃料的不同而引起的结构上的差异,燃气锅炉使用气态燃料天然气或液化石油气等,燃气经配风后燃烧,需使用燃烧器喷入锅炉炉膛,采用火室燃烧而无需炉排设施。

由于气体燃烧后不产生炉渣,故燃气锅炉无排渣出口及除渣设施。

喷入炉内的燃气如果熄火或与空气在一定范围内混合,容易形成爆炸性气体,因此燃气锅炉需采用自动化燃烧系统,包括火焰监测、熄火保护、防爆等安全设施。

燃气锅炉燃烧强度高,炉膛容积热负荷为链条炉的1.4～2.6 倍,对流传热烟气速度高,为燃煤锅炉烟气速度的2 倍以上,其结构紧凑,体积小,在结构上适应微正压燃烧和通风。

燃气锅炉与燃煤锅炉均可分火管锅炉与水管锅炉2 类,按照工作介质可以分为蒸汽锅炉与热水锅炉。

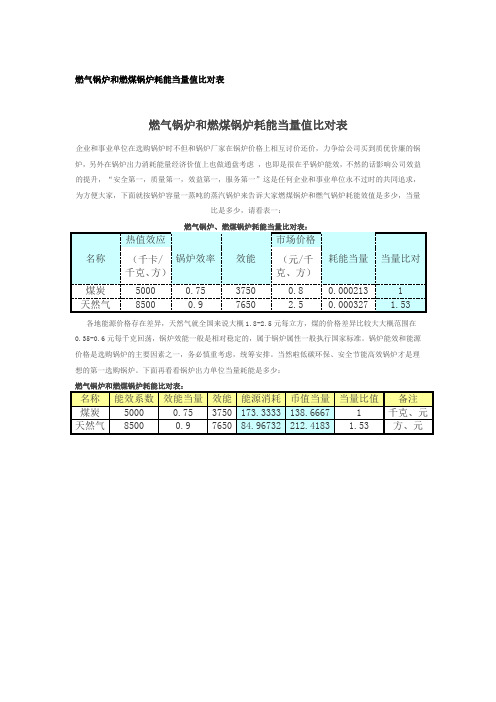

燃气锅炉和燃煤锅炉耗能当量值比对表
燃气锅炉和燃煤锅炉耗能当量值比对表
企业和事业单位在选购锅炉时不但和锅炉厂家在锅炉价格上相互讨价还价，力争给公司买到质优价廉的锅炉，另外在锅炉出力消耗能量经济价值上也做通盘考虑，也即是很在乎锅炉能效，不然的话影响公司效益的提升，“安全第一，质量第一，效益第一，服务第一”这是任何企业和事业单位永不过时的共同追求，为方便大家，下面就按锅炉容量一蒸吨的蒸汽锅炉来告诉大家燃煤锅炉和燃气锅炉耗能效值是多少，当量
比是多少，请看表一：
热值效应市场价格
方）
煤炭5000 0.75 3750 0.8 0.000213 1
天然气8500 0.9 7650 2.5 0.000327 1.53 各地能源价格存在差异，天然气就全国来说大概1.8-2.5元每立方，煤的价格差异比较大大概范围在0.35-0.6元每千克回荡，锅炉效能一般是相对稳定的，属于锅炉属性一般执行国家标准。

锅炉能效和能源价格是选购锅炉的主要因素之一，务必慎重考虑，统筹安排。

当然啦低碳环保、安全节能高效锅炉才是理想的第一选购锅炉。

下面再看看锅炉出力单位当量耗能是多少：。

蒸汽锅炉和热水锅炉的检测项目都不一样。

工业锅炉水质标准及其控制一、水质标准为了防止锅炉发生结垢、腐蚀、恶化蒸汽品质等危害，使锅炉能长期安全经济运行，锅炉的给水和锅水都应达到国家标准的要求。

目前工业锅炉执行的水质标准，即GB 1576—2001《工业锅炉水质》标准的主要内容如下：1．范围本标准规定了工业锅炉运行时的水质要求。

本标准适用于额定出口蒸汽压力小于等于2．5MPa，以水为介质的固定式蒸汽锅炉和汽水两用锅炉，也适用于以水为介质的固定式承压热水锅炉和常压热水锅炉。

2．水质标准(1)蒸汽锅炉和汽水两用锅炉的给水一般应采用锅外化学水处理，水质应符合表5—1的规定。

表5—1 工业锅炉水质标准注：①硬度mmol／L的基本单元为C(1/2Ca2+、1／2Mg2+)，下同。

②碱度mmol／L的基本单元为C(OH-、1／2CO32-、HCO3-)，下同。

对蒸汽品质要求不高，且不带过热器的锅炉，使用单位在报当地锅炉压力容器安全监察机构同意后，碱度指标上限值可适当放宽。

③当锅炉额定蒸发量大于等于6t／h时应除氧，额定蒸发量小于6 t／h的锅炉如发现局部腐蚀时，给水应采取除氧措施，对于供汽轮机用汽的锅炉给水含氧量应小于等于0．05mg／L。

④如测定溶解固形物有困难时，可采用测定电导率或氯离子(Cl-)的方法来间接控制，但溶解固形物与电导率或氯离子(Cl-)的比值关系应根据试验确定。

并应定期复试和修正此比值关系。

⑤全焊接结构锅炉相对碱度可不控制。

⑥仅限燃油燃气锅炉。

(2)额定蒸发量小于等于2t／h，且额定蒸汽压力小于等于1．0M_Pa的蒸汽锅炉和汽水两用锅炉(如对汽、水品质无特殊要求)也可采用锅内加药处理。

但必须对锅炉的结垢、腐蚀和水质加强监督，认真做好加药、排污和清洗工作，其水质应符合表5—2的规定。

表5—2(3)承压热水锅炉给水应进行锅外水处理，对于额定功率小于等于4．2MW非管架式承压的热水锅炉和常压热水锅炉，可采用锅内加药处理，但必须对锅炉的结垢、腐蚀和水质加强监督，认真做好加药工作，其水质应符合表5—3的规定。

了解蒸汽锅炉及锅炉的选型计算应用锅炉是一种能量转换设备，向锅炉输入的能量有燃料中的化学能、电能、高温烟气的热能等形式，而经过锅炉转换，向外输出具有一定热能的蒸汽、高温水或有机热载体。

锅的原义指在火上加热的盛水容器，炉指燃烧燃料的场所，锅炉包括锅和炉两大部分。

锅炉中产生的热水或蒸汽可直接为工业生产和人民生活提供所需热能，也可通过蒸汽动力装置转换为机械能，或再通过发电机将机械能转换为电能。

提供热水的锅炉称为热水锅炉，主要用于生活，工业生产中也有少量应用。

产生蒸汽的锅炉称为蒸汽锅炉，常简称为锅炉，多用于火电站、船舶、机车和工矿企业。

咨询电话工作原理锅炉是一种利用燃料燃烧后释放的热能或工业生产中的余热传递给容器内的水，使水达到所需要的温度（热水）或一定压力蒸汽的热力设备。

它是由“锅”（即锅炉本体水压部分）、“炉”（即燃烧设备部分）、附件仪表及附属设备构成的一个完整体。

锅炉在“锅”与“炉”两部分同时进行，水进入锅炉以后，在汽水系统中锅炉受热面将吸收的热量传递给水，使水加热成一定温度和压力的蒸汽，被引出应用。

在燃烧设备部分，燃料燃烧不断放出热量，燃烧产生的高温烟气通过热的传播，将热量传递给锅炉受热面，而本身温度逐渐降低，最后由烟囱排出。

蒸汽锅炉的分类蒸汽锅炉按照燃料可以分为电蒸汽锅炉、燃油蒸汽锅炉、燃气蒸汽锅炉等；按照构造可以分为立式蒸汽锅炉、卧式蒸汽锅炉，小型蒸汽锅炉多为单、双回程的立式结构，大型蒸汽锅炉多为三回程的卧式结构。

按出口蒸汽压力分为：低压锅炉（P〈2.45MPa）、中压锅炉（3.8〈P〈5.8MPa）、高压锅炉（5.9〈P=12.6MPa）、超高压锅炉（12.7〈P=15.8MPa）、亚临界锅炉（15.9〈P=18.3MPa）、超临界锅炉（22.115〈P〈30MPa）、超超临界锅炉＞30MPa。

蒸汽锅炉按照燃料可以分为电蒸汽锅炉、燃油蒸汽锅炉、燃气蒸汽锅炉等；按照构造可以分为立式蒸汽锅炉、卧式蒸汽锅炉，小型蒸汽锅炉多为单、双回程的立式结构，大型蒸汽锅炉多为三回程的卧式结构。

热水锅炉与蒸汽锅炉的区别文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-热水锅炉与蒸汽锅炉的区别热水锅炉是生产热水、用以供热的锅炉。

热水锅炉与蒸汽锅炉都以水为工质，两者的最大区别是，后者生产蒸汽，前者生产热水。

热水锅炉有低温热水锅炉和高温热水锅炉之分。

各国对高温水和低温水有不同的温度分界，我国以120。

C为分界温度，亦即出水温度高于120。

C的为高温热水锅炉，否则为低温热水锅炉。

中国热水锅炉系列的参数范围为：额定热功率0.1-116MW，允许工作压力0.4-2.8MPa，额定出水温度95-180。

C。

热水锅炉因其工作压力低、无需水位监督和控制，因而其结构较为简单、运行维护方便、制造简便。

但其工作也有一些特殊问题：必须保证锅炉热水不汽化，以避免产生水击；低温受热面的内部氧腐蚀和外部酸腐蚀更为严重；突然停电时，锅内水不流动而产生汽化等。

这些问题都必须在热水锅炉的结构设计、制造和运行维修中加以考虑。

根据热水在锅内的流动方式，热水锅炉的分类有强制循环式(直流式)和自然循环式热水锅炉两类。

蒸汽锅炉是在一定时间内（通常为1小时）把等体积的水转化成高温水蒸汽（多为151，171摄氏度），?热水锅炉是在一定时间内（也为1小时）把20摄氏度的水转化为70-95的热水，蒸汽锅炉属于压力容器类，热水锅炉则没有压力，所以在使用中，热水锅炉比蒸汽锅炉的办证手续要容易的多。

快速蒸汽锅炉并不仅仅具有占用空间小的优点，其炉内用水量也较少。

这一特点使得快速蒸汽锅炉在冷态启动后的5~7分钟内就能产生蒸汽，正常工作。

而热水锅炉在冷态启动后约60～90min后才能开始供应蒸汽。

热水作为热媒适用于空调、、低温、干燥设备、纺织印染用热水槽及各种低温加热、空调盘管与换热设备等。

热水作热媒有以下优点：1.热水热媒一般来说热媒温度较低，与烟气的温差较大，锅炉排烟温度相对较低，从而锅炉效率较高。

2.闭式热水系统补给水量较小，排污率比小得多，水浪费也较小。

燃煤锅炉是指燃料是煤，煤炭热量经转化后，产生蒸汽或者变成热水，但并不是所有的热量全部有效转化，有一部分无工消耗，这样就存在效率问题。

燃煤锅炉有多种类型，可按燃烧方式、除渣方式以及结构安装方式分类。

按燃烧方式可分为4种：①层燃炉：原煤经破碎成粒径为25～40毫米的碎块后，用炉前煤斗的煤闸板或播煤机平铺在链条炉排上作层状燃烧。

层燃炉优点是附属设备少，制造、安装简便，易于运行操作。

适用于中小容量锅炉。

这种锅炉的缺点为煤的燃烧不完全，炉渣和飞灰中可燃物含量多，锅炉效率一般为75～85％。

通常要烧较好的煤。

②室燃炉：又称煤粉炉。

原煤经筛选、破碎和研磨成大部分粒径小于0.1毫米的煤粉后，经燃烧器喷入炉膛作悬浮状燃烧。

煤粉喷入炉膛后能很快着火，烟气能达到1500℃左右的高温。

但煤粉和周围气体间的相对运动很微弱，煤粉在较大的炉膛内停留约2～3秒才能基本上烧完，故煤粉炉的炉膛容积常比同蒸发量的层燃炉炉膛约大一倍。

这种锅炉的优点为能燃烧各种煤且燃烧较完全，所以锅炉容量可做得很大，适用于大、中型及特大型锅炉。

锅炉效率一般可达90～92％。

其缺点为附属机械多，自动化水平要求高，锅炉给水须经过处理，基建投资大。

③旋风炉：将粒径小于10毫米的碎煤粒或粗煤粉先在前置式旋风筒内作旋风状燃烧，所产生的高温烟气再进入主炉膛（冷却室）内进行辐射换热。

旋风炉的优点为炉膛容积热强度高，炉子的尺寸小；过剩空气系数小（仅为1.05～1.10），可以降低排烟热的损失；燃用粗煤粉可简化制粉设备；排渣率高，飞灰浓度低，提高烟气速度加强对流受热面的传热。

其缺点是适用煤种受灰熔点和渣的粘滞性的限制；锅炉负荷变动范围较小；不能快速启停；由于炉内温度可达2000℃左右，有害气体NOx排放量大，对大气污染较严重。

④沸腾燃烧炉：即沸腾燃烧锅炉（即流化床燃烧锅炉）。

按除渣方式可分为2种：①固态除渣炉：炉膛中熔渣经炉底冷灰斗或凝渣箱凝固后排出。

适用于燃用灰熔点较高的煤。

锅炉综合分析对比报告常见的锅炉形式a、三回程/四回程湿背式火管锅炉；代表品牌：美国CB，美国富尔顿，英国考克兰，德国劳斯，德国标准等世界蒸汽锅炉市场占有率：95%b、贯流式、盘管式水管锅炉代表品牌：美国克雷登，日本三浦，日本荏原，澳大利亚汤普生等世界蒸汽锅炉市场占有率：3%两种锅炉的结构和特点结构1、火管锅炉为三回程/四回程湿背式锅壳结构2、水管锅炉为二回程盘管/列管结构特点1、水管式锅炉优点：体积小，水容积小，启动快；缺点：对水质要求高（正常的软水器及热力除氧无法满足要求，需添加化学剂），盘管易损坏（结水垢引起局部高温爆管，氧腐蚀穿孔，管内高速水流引起的管壁磨损爆管）；盘管修理困难；长期使用热效率差；水泵常开，耗电量大；工作压力不稳定；无瞬时超负荷能力；燃烧器一般为锅炉厂自己生产，相对不成熟。

2、火管式锅炉优点：锅炉受热面积大，水容积大，蒸汽压力稳定，品质高；对水质要求相对较低；安全可靠，维修方便，使用寿命长；烟气全程被水包围，热效率高；缺点：体积较大，冷炉启动速度相对慢。

使用及维修成本分析水管式锅炉1、化学药剂成本：总蒸发量4吨锅炉正常使用情况下，每年使用成本超过3万2、盘管修理费：如有不慎爆管，整个盘管需要更换，盘管修理费，每台锅炉每次约20万。

3、电费：由于强制水循环和烟气阻力大，水管锅炉与火管锅炉相比耗电量大。

4、零配件供应：由于水管锅炉生产厂家数量少，配件基本处于垄断供应情况，配件价格高，供应周期长，难以从市场上采购。

火管式锅炉1、对水质不敏感，不易爆管，即使爆管，也容易更换，每根管子的更换费用约为2000元2、结构可靠，使用寿命长（正常情况下使用寿命可以达到20年），锅炉本体质保期可以延长到三年。

维护保养方便，维护费用低富尔顿卧式锅炉与立式水管贯流锅炉比较以*****项目为例进行锅炉参数、性能、初投资、运行等方面比较。
