轻质陶瓷薄板幕墙干挂施工工法轻质陶瓷薄板幕墙干挂施工工法一、前言轻质陶瓷薄板幕墙干挂施工工法是一种现代化的外墙装饰装修技术，具有独特的外观效果和优良的性能特点。
它采用轻质陶瓷薄板作为外墙装饰材料，以干挂方式安装在钢结构或混凝土墙体上。
在施工过程中，需要密切配合工法特点、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施等因素，以确保施工工程的质量和安全。
二、工法特点1. 美观大气：轻质陶瓷薄板具有独特的质感和天然石材的美观效果，能够提升建筑物的品质和形象。
2. 轻质环保：轻质陶瓷薄板采用天然无机材料，不含任何有害物质，符合环保要求。
3. 防火耐高温：轻质陶瓷薄板具有良好的防火性能和耐高温性能，能够有效阻止火势蔓延，提高建筑安全性。
4. 耐候性佳：轻质陶瓷薄板具有良好的抗紫外线、抗酸碱和抗风化性能，能够保持长时间的美观和稳定性。
5.施工方便：轻质陶瓷薄板采用干挂方式施工，安装简便快捷，减少浪费和施工周期。
6. 使用寿命长：轻质陶瓷薄板具有长期的使用寿命，不易破裂和褪色。
三、适应范围轻质陶瓷薄板幕墙干挂施工工法广泛适用于高层建筑、商业综合体、写字楼、酒店、医院、体育场馆等建筑类型的外墙装饰。
特别适用于追求高品质、高标准的建筑项目。
四、工艺原理轻质陶瓷薄板幕墙干挂施工工法的基本原理是通过专用的金属幕墙系统，将轻质陶瓷薄板固定在建筑墙体表面。
在施工过程中，需要根据实际工程进行设计和调整，采取合适的技术措施，包括选择适当的材料、合理布置连接件、控制施工工艺等，以确保工法的可行性和成功实施。
五、施工工艺1. 准备工作：包括施工方案设计、材料配送、安全防护、场地清理等。
2. 安装金属幕墙系统：根据设计要求，在建筑墙体上安装金属幕墙系统，包括龙骨、横梁、支撑系统等。
3. 安装轻质陶瓷薄板：将轻质陶瓷薄板安装在金属幕墙系统上，并进行调整和固定。
4. 检查和修复：对已安装的轻质陶瓷薄板进行检查和修复，确保质量标准。
陶瓷板墙面干挂施工工艺流程陶瓷板墙面干挂施工呀，这可是个挺有趣的事儿呢。
一、施工前的准备工作。
除了材料，工具也不能少呀。
像冲击钻、扳手、螺丝刀这些都是干活的好帮手。
再就是测量工具，尺子啥的得精确，不然这陶瓷板挂得歪歪扭扭的可就不好看啦。
施工场地也要打扫干净，不能乱糟糟的，就像咱自己住的小窝一样，得整洁，这样干活的时候才舒心。
二、基层处理。
基层就像是陶瓷板的床，床要是不平整，那陶瓷板住着也不舒服呀。
先得把基层表面的灰尘、杂物都清理干净。
如果基层有不平的地方，就得用水泥砂浆之类的材料把它填平。
而且基层的强度也要够，要是软趴趴的，陶瓷板挂上去可就不牢固啦。
三、弹线定位。
这弹线定位啊，就像是给陶瓷板画地图呢。
根据设计图纸，用墨斗在基层上弹出陶瓷板的位置线。
要弹得准准的，这样陶瓷板才能按照咱们的想法乖乖地待在墙上。
这个时候啊，就得考验咱们的耐心和细心啦，要是线弹歪了，后面的陶瓷板也跟着歪，那可就成了大笑话啦。
四、安装挂件。
挂件的安装可重要啦。
先在基层上按照弹线的位置打孔，打孔的时候要小心，别把基层打坏了。
然后把挂件固定在孔里，要拧紧螺丝，确保挂件稳稳当当的。
这挂件就像一个个小挂钩，等着陶瓷板挂上去呢。
五、陶瓷板安装。
终于到了安装陶瓷板的时候啦。
把陶瓷板背后的槽对准挂件，轻轻一挂，就像给挂件穿上了漂亮的陶瓷衣服一样。
不过在挂的时候也要注意，要保证陶瓷板之间的缝隙均匀一致。
如果缝隙大小不一，那就像小朋友换牙的时候，牙齿参差不齐，可不好看啦。
六、密封处理。
陶瓷板都挂好之后，就该给它们的小缝隙做密封啦。
用密封胶把缝隙填满，就像给它们盖上了一层透明的小被子。
密封胶要打得平滑，不能这里鼓一块那里凹一块的，这样不仅不美观，还可能会影响密封效果呢。
七、清理与验收。
最后一步啦，把施工过程中产生的垃圾都清理干净。
然后就可以验收咱们的劳动成果啦。
站远一点看看陶瓷板墙面，是不是又平整又美观呢。
如果发现有小问题，就像脸上长了个小痘痘一样，要及时处理掉。
陶瓷板干挂施工操作流程一、准备阶段1.项目立项（1）确定施工需求①建筑外墙设计分析②陶瓷板规格选择（2）制定施工计划①时间安排②资源配置2.材料采购（1）陶瓷板选型①材料性能评估②供应商选择（2）辅助材料采购①胶粘剂②安装配件（铝型材、挂件等）3.工具准备（1）施工工具清单①切割工具②测量工具③固定工具（2）安全防护设备①安全帽②防护手套二、基础处理阶段1.基础清理（1）清理施工现场①清除杂物②清洁墙面（2）检查墙体平整度①使用水平仪测量②处理不平整部分2.基础找平（1）找平材料选择①水泥砂浆②自流平材料（2）施工工艺①施工厚度控制②干燥时间三、支架安装阶段1.支架布置（1）设计支架布局①挂件间距计算②支架高度确定（2）固定点确定①墙面标记②确保水平2.支架安装（1）支架固定①使用膨胀螺栓固定②检查稳固性（2）支架连接①铝型材安装②连接件固定四、陶瓷板安装阶段1.板材准备（1）陶瓷板切割①按照设计尺寸切割②边缘磨平处理（2）板材清洁①使用干净布擦拭2.陶瓷板安装（1）板材放置①确保拼接紧密②检查水平度（2）固定陶瓷板①使用胶粘剂②夹具辅助固定五、调整与验收阶段1.板材调整（1）检查整体平整度（2）调整不平整部分①重新固定支架②更换破损板材2.验收（1）施工质量检查①材料合规性②施工工艺符合标准（2）完成文档整理①施工记录②验收报告六、后续维护阶段1.日常检查（1）定期检查墙面状况（2）检查板材接缝2.维护与保养（1）清洁保养①定期清洁②防污处理（2）修复损坏①更换破损陶瓷板②重新固定支架。
陶瓷薄板干挂施工方案1. 引言陶瓷薄板是一种高品质、环保、美观的建筑装饰材料，广泛应用于建筑外墙干挂施工。
本文将介绍陶瓷薄板干挂施工的方案及步骤，以确保施工质量和安全。
2. 材料准备在进行陶瓷薄板干挂施工前，需要准备以下材料和设备：•陶瓷薄板：选择合适的陶瓷薄板，确保其质量和尺寸符合施工要求。
•接缝剂：用于粘合陶瓷薄板和墙体的接缝部分，确保牢固和防水。
•U形挂件：固定陶瓷薄板于墙体上的金属挂件，便于安装和调整。
•手动工具：如锯子、钳子、螺丝刀等，用于切割、固定和调整材料。
•安全设备：佩戴安全手套、护目镜等必要的防护设备，确保施工人员的安全。
3. 施工步骤3.1 墙体准备在进行陶瓷薄板干挂施工前，需要对墙体进行以下准备工作：1.确保墙体表面平整和清洁，去除任何杂质和尘土。
2.检查墙体是否有裂缝或凹凸不平的情况，必要时进行修复。
3.根据陶瓷薄板的大小和布置，标出墙体上的安装位置和水平线。
3.2 安装U形挂件1.根据墙体上的标记线和陶瓷薄板的尺寸，确定U形挂件的位置，通常间距为300-600mm。
2.使用锚固螺丝将U形挂件固定在墙体上，确保其牢固和垂直。
3.根据陶瓷薄板的厚度和重量，适当增加U形挂件的数量和间距。
3.3 切割和安装陶瓷薄板1.根据墙体尺寸和设计要求，使用工具将陶瓷薄板切割成合适的尺寸。
2.使用接缝剂在薄板边缘涂抹一层，确保粘合部分的牢固性和防水性。
3.将切割好的陶瓷薄板放入U形挂件中，轻轻拍打以确保其紧密贴合墙体。
4.根据实际情况调整薄板的位置并保持水平。
3.4 完成安装1.逐步安装剩余的陶瓷薄板，确保其平整、对齐和稳固。
2.使用水平仪和测量工具检查薄板的水平度和垂直度，必要时进行微调。
3.清除薄板表面的灰尘和污垢，保持其干净和美观。
4.检查所有接缝和固定部分，确保其牢固性和防水性。
4. 施工注意事项在进行陶瓷薄板干挂施工时，需要注意以下事项：•所有施工人员必须佩戴合适的安全设备，如手套、护目镜等。

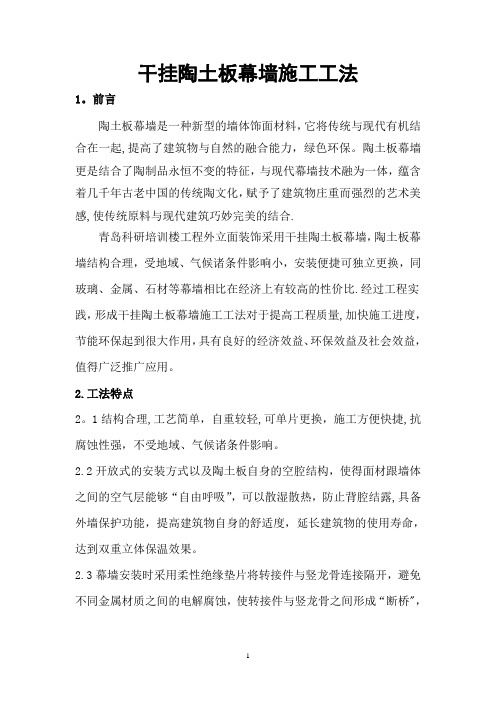

干挂陶土板幕墙施工工法1。
前言陶土板幕墙是一种新型的墙体饰面材料，它将传统与现代有机结合在一起,提高了建筑物与自然的融合能力，绿色环保。
陶土板幕墙更是结合了陶制品永恒不变的特征，与现代幕墙技术融为一体，蕴含着几千年古老中国的传统陶文化，赋予了建筑物庄重而强烈的艺术美感,使传统原料与现代建筑巧妙完美的结合.青岛科研培训楼工程外立面装饰采用干挂陶土板幕墙，陶土板幕墙结构合理，受地域、气候诸条件影响小，安装便捷可独立更换，同玻璃、金属、石材等幕墙相比在经济上有较高的性价比.经过工程实践，形成干挂陶土板幕墙施工工法对于提高工程质量,加快施工进度，节能环保起到很大作用，具有良好的经济效益、环保效益及社会效益，值得广泛推广应用。
2.工法特点2。
1结构合理,工艺简单，自重较轻,可单片更换，施工方便快捷,抗腐蚀性强，不受地域、气候诸条件影响。
2.2开放式的安装方式以及陶土板自身的空腔结构，使得面材跟墙体之间的空气层能够“自由呼吸”，可以散湿散热，防止背腔结露,具备外墙保护功能，提高建筑物自身的舒适度，延长建筑物的使用寿命，达到双重立体保温效果。
2.3幕墙安装时采用柔性绝缘垫片将转接件与竖龙骨连接隔开，避免不同金属材质之间的电解腐蚀，使转接件与竖龙骨之间形成“断桥"，从而起“断桥隔热”的作用，大大的降低热能的传递速度,并提高幕墙系统的抗震、防水、防侧移、防撞性能.3。
适用范围本工法适用于各种建筑结构形式、各种风格造型的内外墙为陶土板建筑，特别适用于酒店、商场、学校、影视剧院和办公楼等建筑的外墙装饰.4。
工艺原理通过锚栓将骨架体系和建筑主体固定,通过挂件进行陶土板和骨架体系连接,形成安全可靠的外墙装饰和外墙维护结构。
如图4.1陶土板幕墙连接节点图。
采用螺栓连接将镀锌角钢连接件在竖龙骨上，通过铝合金挂件（见图4。
2)把陶土板固定在镀锌角钢连接件（见图4.3）上.陶土板有自带的安装槽口，将铝合金挂件滑入槽中，陶土板与镀锌角钢连接件之间以弹性垫片分开。

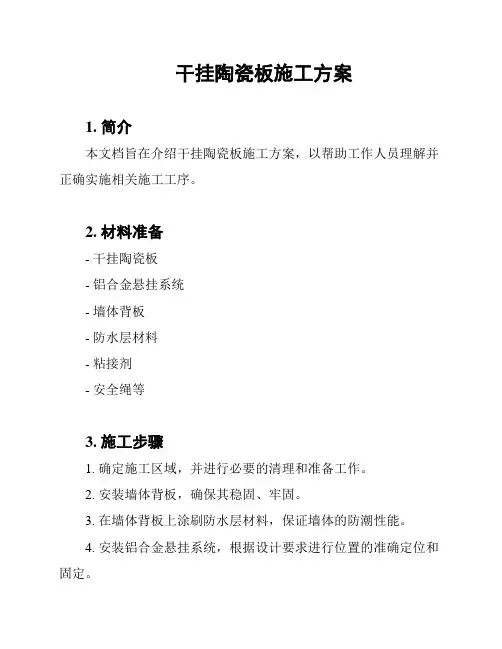

干挂陶瓷板施工方案
1. 简介
本文档旨在介绍干挂陶瓷板施工方案，以帮助工作人员理解并正确实施相关施工工序。
2. 材料准备
- 干挂陶瓷板
- 铝合金悬挂系统
- 墙体背板
- 防水层材料
- 粘接剂
- 安全绳等
3. 施工步骤
1. 确定施工区域，并进行必要的清理和准备工作。
2. 安装墙体背板，确保其稳固、牢固。
3. 在墙体背板上涂刷防水层材料，保证墙体的防潮性能。
4. 安装铝合金悬挂系统，根据设计要求进行位置的准确定位和固定。
5. 准备干挂陶瓷板，确保其完好无损。
6. 在陶瓷板背面涂抹粘接剂，并按照设计要求将陶瓷板安装在
悬挂系统上。
7. 逐块检查已安装的陶瓷板的水平度和垂直度，必要时进行调整。
8. 当所有陶瓷板安装完成后，检查整个墙面的平整度和一致性。
9. 安装安全绳和其他必要的附件，确保陶瓷板的安全性。
10. 进行最后的清理工作，清除施工现场。
4. 安全注意事项
- 施工人员应穿戴安全帽、防护眼镜和手套等必要的个人防护
装备。
- 严禁使用已损坏的陶瓷板进行安装。
- 操作时要注意力平衡和稳定，以避免意外。
- 在施工过程中注意防滑，避免发生摔倒事故。
以上为干挂陶瓷板施工方案的简要介绍，具体操作时请参考相
关技术规范和工艺要求。

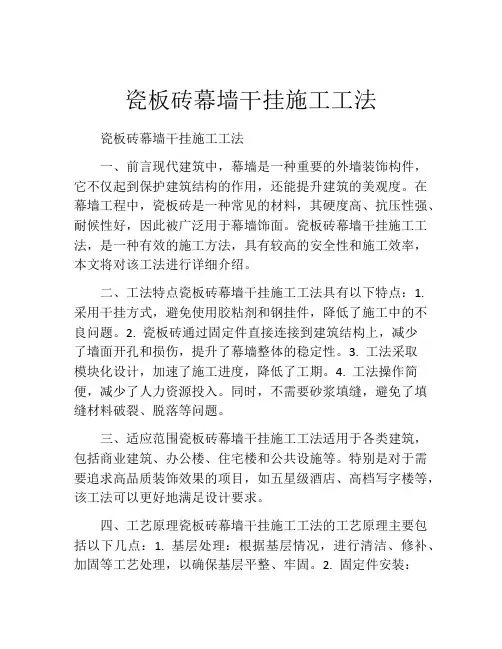

瓷板砖幕墙干挂施工工法瓷板砖幕墙干挂施工工法一、前言现代建筑中，幕墙是一种重要的外墙装饰构件，它不仅起到保护建筑结构的作用，还能提升建筑的美观度。
在幕墙工程中，瓷板砖是一种常见的材料，其硬度高、抗压性强、耐候性好，因此被广泛用于幕墙饰面。
瓷板砖幕墙干挂施工工法，是一种有效的施工方法，具有较高的安全性和施工效率，本文将对该工法进行详细介绍。
二、工法特点瓷板砖幕墙干挂施工工法具有以下特点：1. 采用干挂方式，避免使用胶粘剂和钢挂件，降低了施工中的不良问题。
2. 瓷板砖通过固定件直接连接到建筑结构上，减少了墙面开孔和损伤，提升了幕墙整体的稳定性。
3. 工法采取模块化设计，加速了施工进度，降低了工期。
4. 工法操作简便，减少了人力资源投入。
同时，不需要砂浆填缝，避免了填缝材料破裂、脱落等问题。
三、适应范围瓷板砖幕墙干挂施工工法适用于各类建筑，包括商业建筑、办公楼、住宅楼和公共设施等。
特别是对于需要追求高品质装饰效果的项目，如五星级酒店、高档写字楼等，该工法可以更好地满足设计要求。
四、工艺原理瓷板砖幕墙干挂施工工法的工艺原理主要包括以下几点：1. 基层处理：根据基层情况，进行清洁、修补、加固等工艺处理，以确保基层平整、牢固。
2. 固定件安装：针对建筑结构特点，选择合适的固定件，并按照设计要求进行布置和安装。
3. 瓷板砖制作：制作瓷板砖，包括瓦片修整、贴背胶、砂浆板粘贴等工艺步骤，确保瓷板砖的质量和精度。
4. 瓷板砖安装：根据设计图纸，将瓷板砖通过固定件安装到建筑结构上，并进行调整和固定，以确保整体效果和稳定性。
5. 填缝处理：针对瓷板砖之间的缝隙进行填缝和美化处理，使幕墙达到更好的效果。
五、施工工艺瓷板砖幕墙干挂施工工法的施工工艺主要包括以下几个阶段：1. 基层处理阶段：清理基层，修复裂缝和不平整部分，并进行质量检测。
2. 固定件安装阶段：根据设计图纸和规格要求，测量墙面尺寸和固定件位置，并进行固定件安装。
轻质陶瓷薄板幕墙干挂施工工法轻质陶瓷薄板幕墙干挂施工工法一、前言轻质陶瓷薄板幕墙干挂施工工法是一种新型的幕墙安装工法，相对于传统的铝板幕墙而言，具有更轻、更薄、更美观的特点。
本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析及工程实例。
二、工法特点1. 轻质：轻质陶瓷薄板可以制成较轻的板材，减轻施工时负担。
2. 薄型：厚度通常为10mm以下，使整个幕墙更加灵活。
3. 美观度高：轻质陶瓷薄板具有独特的外观效果，可以满足设计师的各种要求。
4. 耐候性强：轻质陶瓷薄板具有较高的耐候性，能长期保持颜色和光泽不变。
5. 施工效率高：干挂式施工，不需要使用粘接剂，安装速度更快。
三、适应范围轻质陶瓷薄板幕墙工法适用于办公楼、商业综合体、住宅楼等建筑物。
尤其适合中高档建筑及特殊需求的建筑。
四、工艺原理轻质陶瓷薄板幕墙干挂施工工法的理论基础是通过使用特殊的安装结构和支撑系统，将轻质陶瓷薄板固定在幕墙结构上，同时采取合适的技术措施，确保施工质量和安全。
五、施工工艺轻质陶瓷薄板幕墙干挂施工工法包括以下几个施工阶段：1. 幕墙结构制作和安装2. 成品轻质陶瓷薄板的加工和处理3. 轻质陶瓷薄板的安装和固定4. 施工细节处理5. 清洁和护理六、劳动组织为了保证施工工程的顺利进行，劳动组织的合理安排是关键。
需要确定施工队伍的人员和数量，明确每个人员的职责和任务，并提供必要的培训和指导。
七、机具设备轻质陶瓷薄板幕墙干挂施工所需的机具设备主要包括：1. 幕墙制作设备：如切割机、钻孔机、焊接设备等。
2. 轻质陶瓷薄板处理设备：如砂轮机、切割机、打磨机等。
3. 安装设备：如吊篮、塔吊、悬挂平台等。
八、质量控制为了确保施工质量达到设计要求，需要采取一系列的质量控制措施。
比如，在幕墙结构制作和安装阶段，要对焊接工艺、连接处的强度等进行严格检查；在轻质陶瓷薄板的加工和处理阶段，要保证板材的尺寸、颜色和质量符合要求。
陶瓷版墙面干挂施工工艺流程陶瓷版墙面干挂施工，这可是个很有趣的事儿呢！一、施工前的准备工作。
工具也不能少呀，像电钻这种肯定得有，没有它怎么在墙上打孔呢？还有水平仪，这可是个神奇的小玩意儿，它能让我们的陶瓷板挂得整整齐齐的，就像小朋友排队一样整齐。
另外，测量工具也得准备齐全，尺子啦，量角器啦，这样我们才能准确知道墙面的尺寸和角度，不然陶瓷板挂歪了可就不好看啦。
二、墙面处理。
墙面就像是陶瓷板的家，得把这个家打扫干净、整理好。
如果墙面不平的话，就得把它弄平了，可以用水泥砂浆之类的东西把坑坑洼洼的地方填平。
要是墙面上有脏东西或者灰尘，那可得好好清理一下，不然陶瓷板可不愿意待在这么脏的地方。
就像我们自己，也不愿意住在脏兮兮的房间里呀。
三、弹线定位。
这一步就像是给陶瓷板在墙上画个小地图。
我们要根据陶瓷板的尺寸和设计要求，在墙面上弹出水平和垂直的线。
这线就像是陶瓷板的轨道一样，它们得沿着这些线乖乖地站好。
弹线的时候可得仔细啦，要是线弹歪了，那陶瓷板也会跟着歪的。
四、安装挂件。
挂件是陶瓷板的依靠呢。
我们要按照弹好的线，在墙面上准确地打孔，然后把挂件安装进去。
这个过程就像是给墙上钉钉子挂东西一样，但是要更小心，因为这关系到陶瓷板能不能稳稳地挂在墙上。
安装挂件的时候，要确保挂件安装得牢固，不然陶瓷板掉下来可就麻烦了，就像小朋友没抓好扶手会摔倒一样。
五、陶瓷板安装。
现在轮到主角陶瓷板登场啦。
把陶瓷板小心翼翼地挂到挂件上，就像给它穿上了一件合身的衣服。
在安装的时候，要注意陶瓷板之间的缝隙，要让它们的缝隙均匀一致，这样看起来才美观。
如果缝隙太大或者太小，就像衣服的扣子扣歪了一样难看。
而且在安装的过程中，要轻拿轻放，可不能把陶瓷板磕坏了，毕竟它是要展示在墙面上的，要是有个小瑕疵，那就像脸上有个小黑点一样明显呢。
六、密封处理。
陶瓷板都安装好之后，我们要给它们之间的缝隙做个密封处理。
就像给它们的小缝隙盖个小被子一样。
密封胶要打得均匀，不能这儿多那儿少的。
一种干挂陶板幕墙施工工艺一种干挂陶板幕墙施工工艺一种干挂陶板幕墙施工工艺是一种广泛应用于建筑幕墙装饰的施工工艺。
干挂陶板幕墙是指陶瓷或石材等材料直接安装在轻钢龙骨系统上的一种外墙装饰形式，它具有承重、保温、防火、保湿、保养等功能，同时也具备美观、环保、耐久、易安装和维护等特点。
下面将详细介绍一种常见的干挂陶板幕墙施工工艺。
一、准备工作（一）确认设计方案和图纸。
（二）购买所需要的干挂陶板材料、轻钢龙骨材料和干挂系统的组件等。
二、安装钢龙骨系统（一）根据设计方案和图纸确定安装位置和尺寸，先安装水平龙骨。
（二）使用垂直龙骨与水平龙骨相连接，确保整体结构稳固。
（三）根据需要，安装横向填充龙骨和加强龙骨，增加整体结构的强度。
三、安装干挂系统（一）根据设计方案和图纸，将干挂系统的壳体组件安装到钢龙骨上，确保与龙骨对齐。
（二）安装连接件，将壳体组件固定在钢龙骨上，确保稳固性和整体效果。
四、安装干挂陶板（一）先将干挂陶板组件按照设计方案和图纸进行拼装，并进行质量检查。
（二）将拼装好的干挂陶板组件从顶部向下按顺序安装在干挂系统上。
五、调整和固定（一）按照设计要求，对干挂陶板的位置、水平度和垂直度进行调整。
（二）使用专用工具对干挂陶板进行固定，确保其牢固稳定。
可以使用专用胶粘剂进行固定，也可以使用螺丝进行固定。
六、完善细节工作（一）安装好干挂陶板后，对接缝和边角进行处理，确保整体效果的美观。
（二）对干挂陶板进行防水、除尘和除污处理，在保证保养便利的同时，提升幕墙的使用寿命。
七、验收和维护（一）进行干挂陶板幕墙的验收工作，确保施工质量符合设计和规范要求。
（二）定期对干挂陶板进行维护和保养，延长使用寿命。
通过上述几个步骤，一种干挂陶板幕墙施工工艺便得以完成。
干挂陶板幕墙装饰能够提升建筑的美观度和品质，成为现代建筑幕墙的重要组成部分。
这种工艺在建筑幕墙的设计和施工中广受欢迎，其优点在于施工方便、结构牢固、美观耐用、环保节能等优点，可以创造出独特的建筑风格和艺术效果。
非承重墙面陶瓷薄板背穿灌浆干挂施工工艺1、前言陶瓷薄板是由黏土或高岭土以及其它无机非金属材料经成形、高温烧成等生产工艺制成的板状陶瓷制品。
它的最大特征就是"薄"，因为一般抛釉砖的厚度为10.6mm（600×1200mm），而陶瓷薄板仅为4.7～5.5mm，厚度减了一半左右，同时为达到一定的瓷砖性能强度要求，陶瓷薄板的配方上也与传统的瓷砖有所不同，故其施工工艺流程方面都与传统的瓷砖有很大不同。
传统瓷砖的湿贴可用水泥沙浆，但陶瓷薄板只能用专用的粘结剂，然而粘结剂厚度要求不得大于10mm，因此陶瓷薄板湿贴对墙面平整度要求就相对较高，难度也随之较大。
相比之下陶瓷薄板干挂法对调节土建墙面误差，提高施工功效，缩短施工工期就有着很大促进作用。
2、工艺特点节能减排，倡导低碳：相对于传统陶瓷，陶瓷薄板采用科学低碳生产，节省60%的原料资源，降低综合能耗50%，污染排放减少50%；相对于木板，陶瓷薄板完全没有VOC浓度（甲醛等）的担忧，空间无污染、无异味，无色差无辐射，清新空气，健康生活。
防火耐热，建筑减负更安全：相对于墙纸、木板、铝塑板，EP薄板应用系统达到A1级（不燃性）防火要求，防火性能卓越，耐热性好，更有利于家居安全；相对于传统厚砖，陶瓷薄板厚度仅有4.7—5.5mm，厚度减半，重量减半，大大降低建筑物荷载，完全解除传统外墙干挂过厚过重的缺陷，让建筑更安全。
施工便捷，装修快又省：陶瓷薄板轻、大、薄、坚硬，切割简单，钻孔轻松，施工更加快速、简单；节省仓储成本、运输成本、搬运成本、施工成本。
3、适用范围砖砌墙、轻质墙等非承重墙面；土建粉刷墙面平整度不高，其误差不满足湿贴条件；土建未粉刷墙面；4、工艺原理陶瓷薄板干挂系统（20*40*3镀锌方管）与主墙体之间，采用镀锌角码与穿墙螺栓连接，陶瓷薄板面板通过钢骨架系统上不锈钢角码背栓瓷砖条进行点式粘接（AB胶），其与钢骨架接触其他区域再采用结构胶加固，1.8m以下（三块薄板）进行逐层灌浆密实，以防止外力碰撞破损。
面板间缝隙采用专用填缝剂密封，形成整体装饰面层，达到建筑装饰效果。
图4-1 陶瓷薄板干挂横剖图图4-2 陶瓷薄板干挂竖剖图5、施工工艺流程及操作要点施工前期做好“人材机”等各项施工准备，进场后首先要对结构进行检查和验收，办理施工场地移交手续。
对施工操作者进行安全技术交底，强调技术措施、质量标准和成品保护要求等。
样板段经项目部自检合格，报业主、监理和设计部门鉴定合格后，方可组织人员进行大面积施工。
5.1施工流程：5.2施工操作工艺5.2.1基准线放线清理施工现场基层表面，根据土建移交的基准线通过经纬仪、水准仪等工具引出垂直线、水平线，并依据图纸要求，在墙面弹出装饰1m线、地面标高线、吊顶标高线，顺墙角弹出墙面完成面外轮廓线。
地面弹的垂直线要方便随时检查垂直挂线的准确性，确保施工误差降到最低。
图5.2.15.2.2钢骨架分格线放线根据排版图进行钢骨架分格线放线，先将要干挂薄板的墙面、柱面、门窗套用线坠或经纬仪从上至下找出垂直均匀整列依次弹线，同时应考虑陶瓷薄板安装板缝（1mm，根据设计要求），在钢骨架放线施工中应在一块板面总长度模数上+1mm，以防止板缝累加导致钢骨架偏位，因此钢骨架（20*40*3方管）以中到中@600mm阵列，实际施工一块板面其钢骨架跨度就应@1200+1mm，在弹线过程中要取长距离抽检，如：10块板面其钢骨架档距总跨度应为12010mm，如误差较大则需及时调整。
5.2.3穿墙螺栓施工穿墙螺栓在墙面定位时，要注意固定点以方管为界依次左右岔开，确保钢骨架固定两边受力均匀。
因穿墙螺栓须在墙面钻孔，可能会出现钻孔位置与机电管线走向冲突的，因此要与相关专业及时沟通调整，如有打破管线的要及时整改，不给后续施工埋下隐患。
穿墙螺栓在墙面固定点根据吊顶标高进行排版，间距不大于800mm，如3m高吊顶单列钢骨架在墙面固定点不少于4个（上下各一个，中间两个均匀排开）。
5.2.4 钢骨架焊接调平根据图纸设计要求，由墙面面层完成面外轮廓线向内返出基层钢架完成面线，通过角码与方管焊接垂直并调平，在钢骨架焊接固定的同时要检查钢骨架阵列间距因板缝带来的数值上的微弱变化，这也是保证后期薄板干挂顺利进行的关键因素所在。
墙面钢架在排列到门洞、窗洞、消防箱等洞口时，其边缘要钢骨架加固处理，以确保薄板边缘不至于悬空。
所有焊点要及时做防锈处理。
图5-1 陶瓷薄板基层钢架排版图5.2.5 穿墙螺栓背面抹平穿墙螺栓背穿墙体至室内其垫片区域墙面砂浆层应凿除使得垫片内凹至墙体内，防锈处理后采用沙浆（粉刷石膏）抹平，沙浆（粉刷石膏）抹平尽量内凹墙面1-2mm，以防止墙面腻子找平难以处理。
在填补抹平背栓垫片其沙浆尽可能采用粗沙，以防止填补区域开裂带来后期墙面腻子乳胶漆的开裂。
图5.2.55.2.6 焊接背栓角码因墙砖干挂采用的钢骨架为20*40*3方管平贴于墙面固定，背栓角码也相应采用特制L20*40*4不锈钢角码，角码在进场使用前要检查其直角是否垂直，对折角不垂直且大于90度的角码要剔除不能使用，否则在薄板干挂粘接时基层会“翘头”不平整，对墙砖干挂其平整度有很大的影响。
背栓角码焊接完成，通过拉通线进行校正保证角码基层平整，有局部外突的要及时纠正整改，所有焊点要及时做防锈处理。
图5.2.65.2.7 粘接背栓瓷砖条将定制好的瓷砖背栓条使用云石胶预先粘接到背栓角码上，注意瓷砖背栓条其釉面朝内，背面朝外，瓷砖背栓条规格为20*80*10mm，不易过小，否者与薄板粘接接触面积过小，不利于薄板有效固定。
图5.2.75.2.8 陶瓷薄板粘接待瓷砖背栓条粘接固定后进行面层陶瓷薄板安装。
陶瓷薄板安装采用AB胶+结构胶双重结合进行粘接固定，首先是瓷砖背栓条与薄板之间采用AB胶进行粘接，薄板与瓷砖这两种材质其收缩率基本一致，采用AB胶能够起到很好的粘接固定作用，其次是钢骨架与薄板之间采用结构胶打点进行粘接加固。
图5.2.85.2.9 灌浆陶瓷薄板干挂由下往上逐层干挂，待第一排薄板干挂完成后（单片薄板有效干挂固定时间间隔约2小时）采用1:3干灰进行灌浆密实，第一排灌浆完成后再进行第二排薄板干挂，依次类推至第三排薄板灌浆完成。
注意切勿将三排薄板均干挂完成后再进行灌浆，否则低层区域灌浆不密实，空鼓区域其防撞性能就大大降低。
干挂完成后也不宜急于灌浆，否则薄板粘接不牢固会受到灌浆外力导致薄板板面不平整、错台错缝等质量弊病，甚至会导致薄板涨开脱落。
图5.2.95.2.10 填缝首先将干挂完成的薄板墙面其板面缝隙清理干净。
按比例把水倒入容器中（粉料：水＝4:1）然后慢慢倒入粉料，再用木辊或电动工具把粉料搅拌均匀无结粒的膏糊状，静置5分钟，再搅拌一次即可施工。
用橡胶填缝刀或合适刮刀，将搅拌好的瓷砖填缝剂填入瓷砖缝隙内，按对角线方向或以环形转动方式将瓷砖填缝剂填满缝隙。
尽可能不在瓷砖面上残留过多的瓷砖填缝剂，并在物料凝固前用湿海绵或湿布定期清洁瓷砖表面。
尽快清除发现的任何瑕疵，并尽早修整好。
注意填缝剂颜色须监理、业主、设计确认后方可进行大面施工。
5.2.11 表面清理使用微湿的海绵清洁瓷砖，局部使用干净湿布擦净，并于填缝剂膜层干燥之前进行。
工具使用后应立即用清水冲洗干净。
填缝剂初干固化后，用干布将表面已经粉化的填缝剂擦掉，或者用水进行最后的清洗。
5.2.12 成品保护陶瓷薄板干挂完成后，应采取临时保护措施，避免污染和损伤陶瓷薄板（特别是阳角保护）；严禁使用酸性清洗剂清洗填缝剂。
图5.2.126、材料与设备6.1 材料准备陶瓷薄板是一种由黏土或高岭土以及其它无机非金属材料，经成形、经1200度高温煅烧等生产工艺制成的板状陶瓷制品。
陶瓷薄板优势：1）在保证产品使用功能的情况下，最大限度实现产品的薄形化，产品厚度小于5.5mm；2）与同类产品相比，单位面积建筑陶瓷材料用量降低一倍以上，节约60%以上的原料资源，降低综合能耗50%以上，无论从原材料使用量、到生产过程中的能源消耗，都很好地实现“节材、节能”的低碳目标；3）对于产品使用者而言，薄形化、轻量化大规格板材，既节约了物流运输成本，减轻建筑物的荷载，更是直接降低了物流、建筑施工的碳排放。
6.2 工机具配备7、质量控制7.0.1钢骨架基层应牢固、平整，不得有松动、变形和脱落等缺陷；检验方法：观察和检查隐蔽工程验收记录。
7.0.2陶瓷薄板接缝应平直、光滑，填缝应连续、密实；宽度和深度应符合设计要求；检验方法：观察检查，尺量检查。
7.0.3室内外墙面陶瓷薄板安装的允许偏差应符合现行国家标准《建筑装饰装修工程质量验收规范》GB50210的规定。
7.0.4建筑陶瓷薄板的性能指标应符合下表的规定。
7.0.5建筑陶瓷薄板的外观质量和尺寸偏差应符合下表的规定。
8、安全措施8.0.1新工人入场前应完成三级安全教育，考核合格后方可进场施工；8.0.2施工所用电动机具其必须安全有效转动灵活。
机具防护罩、接地线安全到位；8.0.3作业时严禁吸烟，易燃挥发材料设专用房间存放，随用随取，不得留存作业面；8.0.4电焊工等特种作业工须持“持证上岗”；8.0.5作业完成后确认本区城无安全隐患方可退出施工现场。
8.0.6项目部定期组织安全检查，对施工人员的不安全行为及施工现场的不安全状态进行及时控制。
9、环保措施9.0.1现场露天堆放的水泥、黄沙等及时全面的进行遮盖，减少扬尘污染；9.0.2安排专人进行现场洒水，防止灰尘飞扬，保护施工周边空气清洁；9.0.3合理使用各类原材料，充分回收利用施工中产生的边角废料，减少资源浪费，以减少固体废弃物的产生。
10、效益分析大厦装饰装修工程项目其过道公共墙面部位原设计图纸要求做法为600*1200*12mm木纹人造石干挂。
通过现场实际勘察，干挂人造石的常规做法将占用其单面墙约10cm宽的空间，该做法对本项目其空间利用率就造成很大的浪费，故向业主提出人造石干挂变更为木纹砂岩陶瓷薄板背穿灌浆干挂施工，陶瓷薄板厚度仅为5.5mm，其干挂系统采用20*40方管，完成空间共计约占3cm，相比原设计做法大大节约了空间，提高空间使用率。
经业主认可后对墙面做法进行重新组价，经分析，原做法此项成本约为414.81元/m2，变更为瓷砖干挂后成本为290.1元/m2，策划降低成本149.65万元。
此工法不仅实现技术变更及商务策划联动效果，从而达到降本增效的目的，对提高室内装饰空间利用率有很大促进作用。
