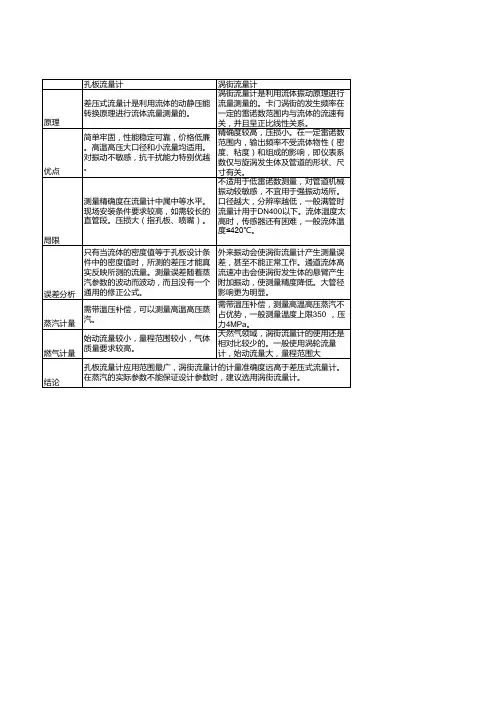

流量计特点对比表

1 前言天然气的计量按用途分为气田计量、输气干线贸易计量、城市门站和城市天然气用户贸易计量等部分。

2002年至2004年北京市公用事业科研所通过对北京市天然气用户在用的贸易计量流量计进行抽样检测，分析数据，提出有关城市天然气贸易计量流量计的选型建议。

城市天然气用户计量所使用的流量计是多种多样的，主要有涡轮、旋进漩涡、腰轮、膜式(包括商用和民用)。

燃气用户多种多样，既有工业企业用户，又有城市公用事业用户、商业用户，还有居民用户，它是一个复杂的用户群，使用情况各不相同。

贸易计量是天然气供需双方结算的凭证，因此，面对如此众多品种的流量计，如何选择合适的流量计，如何安装和维护管理流量计，对供需双方都很重要。

2 常用各类天然气流量计的选型依据2．1 城市天然气用户流量计选型需要考虑的因素由于流量计的种类多、且性能各不相同，安装现场各不相同，因此，选型时必须同时考虑各种因素，具体如下：首先，了解各类流量计的计量特点，包括其原理、精度、范围度、压力损失、是否具备温度压力修正、所配套的智能积算仪的功能等；其次，明确工况，包括环境的温湿度、周围设备的噪声、电磁干扰情况、安装空间以及天然气介质的压力、温度、清洁度、组分等；同时还得考虑经济因素。

2．2 选型步骤要想选型合适，必须了解流量计性能质量和被测量介质工况，即熟悉各类常用流量计的特性和适用范围，并掌握被计量燃气设备的有关参数及工况条件。

图1为选型步骤。

图1 选型步骤图2．3 流量计类型的选择表1列出了各类流量计有关特性对比表，流量计选型可供参考。

选型必须同时考虑到多种因素，并且还得分清主次，综合分析，才能找到合适的流量计类型。

3 流量计规格的选择3．1 几种流量计典型特性曲线所谓误差特性，就是流量计的误差值与流量测量值之间的关系。

讨论误差特性，就是讨论和研究测量误差值随流量测量值变化而变化的趋势。

3．2 涡轮流量计规格的选择3．2．1 流量范围上限该种流量计一般使用在锅炉房，锅炉最大流量选在流量计进入精度的最大流量(Q max)的0．6倍～0．8倍之间，因为锅炉一般有大小火之分，小火一般为大火的三分之一到二分之一之间(最低到十分之一)，如果锅炉最大耗气量为涡轮流量计Q max的0．6倍，那么锅炉最小耗气量就在Q max的0．2倍～0．3倍之间，正好避开了特性曲线的拐点；从另一方面来说，锅炉最大耗气量选在涡轮流量计Q max的0．8倍左右，在设备启动或管路流量、压力发生脉动时，可避免超量程使用，从而延长流量计的使用寿命。

常见流量计选型对比测量特点两端装有检测线圈，质量流量计直接测量通过流量计的介质的质量流量，还可测量介质的密度及间接测量介质的温度。

LG型孔板流量计又称为差压式流量计，是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成。

采用均压环、一体型结构。

积式流量计的一种。

在一根由下向上扩大的垂直锥管中, 圆形横截面的浮子的重力是由液体动力承受的, 浮子可以在锥管内自由地上升和下降。

在流速和浮力作用下上下运动，与浮子重量平衡后，通过磁耦合传到与刻度盘指示流量。

金属管浮子流量计主要由三大部分组成a、指示器(智能型指示器，就地指示器)b、浮子c、锥形测量室无强腐蚀性、食品、油，柴油等液体。

液体涡轮流量计由涡轮和装于外部的检脉冲器构成，液体流进涡轮，引起转子旋转，特定的内径使转子转速直接与流量成比例。

缺点介绍：蒸气等多种介质。

涡街流量计是应用流体振荡原理来测量流量的，流体在管道中经过涡街流量变送器时，在三角柱的旋涡发生体后上下交替产生正比于流速的两列旋涡，旋涡的释放频率与流过旋涡发生体的流体平均速度及旋涡发生体特征宽度有关。

在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡门旋涡煤水浆、双氧水、（一体）式电磁流量计由传感器和转换器两部分构成。

它是基于法拉第电磁感应定律工作日的用来测量导电率大于5μS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。

除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。

超声波流量计采用时差式测量原理：一个探头发射信收到，同时，第二个探头同样发射信号被第一个探头接收到，由于受到介质流速的影响，二者存在时间差Δt，根据推算可以得出流速V和时间差Δt之间的换算关系V=(C2/2L)×Δt，进而可以得到流量值Q。

空气流量计是根据法拉第电磁感应定律进行流量测量的流量计矿浆的流体流量。
