℃荷电保持性能测试规范

1.0 目的:为了解正常生产批次其性能特制订本方法及标准；2.0 适用范围:本标准适用于本公司正常生产批次电池的测试（暂不包括技术小试之产品，包括技术中试、大试之产品）；3.0 职责:3.1 品质部：负责正常生产批次性能测试的取样、测试等；3.2 相关部门：负责测试异常的分析处理及改善等相关工作；4.0 取样方法&定义&测试条件:4.1取样方法:4.1.1 随机从生产批次中抽取各测试项目规定之数量之样品；4.1.2 样品外观电池表面应清洁；无严重划伤、破裂、污迹、锈蚀、变形、漏液等缺陷；4.1.3 样品容量、内阻、电压等各项性能需符合规格书要求；4.2 定义:4.2.1 充电限制电压--电池由恒流充电转入恒压充电时的电压值；4.2.2 标称容量—指电池在环境温度为25℃±2℃的条件下,以5倍率放电至终止电压时所应提供的电量,用C5表示,单位为Ah(安培小时)或mAh(毫安小时)；4.3 测试条件:4.3.1 温度:25℃±5℃; 相对湿度:50%RH±30%RH；4.3.2 如测试项目另有规定在测试项目规定的条件下进行；■表示适用于电池必检测项目；□表示适用于电池可选检测项目；6.0 测试方法及标准:6.1 标准充电方式:在环境温度（25℃±5℃）下,以0.2C电流恒流充电至限制电压4.2V时,改为恒压充电,直到截止电流为0.01C时停止充电；6.2 循环性能:6.2.1测试方法：电池按6.1标准充电后,搁置5min,然后以0.5 C电流放电(如果为1C、5C、10C循环则按1C、5C、10C电流放电)至终止电压3.0V为1个循环.连续进行10次(或50次、100次、300次)循环停止，此时容量保持率应符合附表1的要求；6.2.2测试工具:BK6016AR/2或BTS-5V3A二次性能检测柜；6.3 高温放电性能:6.3.1测试方法:电池按6.1标准充电后,在25℃±5℃的温度下进行1C放电至终止电压3.0V 。

1.0范围scope本规范规定了聚合物锂离子电池定义、要求、测验方法。

本规范适用于聚合物锂离子电池（聚合物软包/固态/二次圆柱/一次圆柱），不适用于动力电池。

2.03.0引用标准reference standard下列是本文引用的标准。

执行本规范时，所示版本均应为有效版本。

使用本规范的各部门应注意下列引用标准是否是最新版本。

GB/T2900.11-1988蓄电池名词术语GB/T18287-2000蜂窝电话用锂离子电池总规范UL 1642 锂电池安全测试标准4.0 定义definition4.1充电限制电压--电池由恒流充电转入恒压充电时的电压值。

4.2标称容量—指电池在环境温度为25±2℃的条件下,以5h率放电至终止电压时所应提供的电量,用C5表示,单位为Ah(安培小时)或mAh(毫安小时)。

4.3恢复容量—在规定的温度、时间下贮存一段时间，电池放电后进行充电，并再次放电的容量。

4.4标称电压—用以标识电池电压的适宜的近似值。

4.5终止电压—规定放电终止时电池的负载电压。

4.6漏液—可见液体电解液的漏出。

4.7鼓胀—电池内部压力增加，内有气体，厚度（直径）膨胀率108%以上。

4.8破裂—由于内部外部因素引起电池外壳的机械变形，导致内部物质暴露或溢出，但没有喷出。

4.9起火—电池有可见火焰或冒黑烟等。

4.10爆炸—电池的外壳猛烈破裂导致主要成分抛射出来。

4.11聚合物软包—外包装膜为铝塑膜可循环充放电使用的电池。

4.12聚合物固态—外包装膜为铝塑膜，内部极片与隔膜混为一体可循环充放电使用的电池。

4.13聚合物二次圆柱—可循环充放电使用的聚合物圆柱电池。

4.14聚合物一次圆柱—不可再次充放电使用聚合物圆柱电池。

5.0测试条件和要求test conditions and requirement5.1测试条件Testing conditions除非测试项目另有规定,本规范中各项测试应在以下条件下进行：温度:25℃±2℃; 相对湿度:45%±20%;大气压力:86kPa—106kPa5.2测量仪表与设备要求Requirement of the testing equipment and meter测量电压的仪表准确度应不低于0.5级,内阻应不小于10kΩ/V。

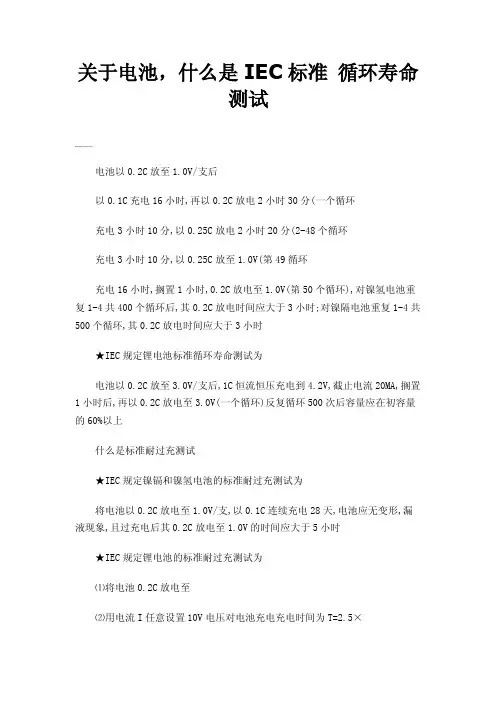

关于电池，什么是IEC标准循环寿命测试电池以0.2C放至1.0V/支后以0.1C充电16小时,再以0.2C放电2小时30分(一个循环充电3小时10分,以0.25C放电2小时20分(2-48个循环充电3小时10分,以0.25C放至1.0V(第49循环充电16小时,搁置1小时,0.2C放电至1.0V(第50个循环),对镍氢电池重复1-4共400个循环后,其0.2C放电时间应大于3小时;对镍隔电池重复1-4共500个循环,其0.2C放电时间应大于3小时★IEC规定锂电池标准循环寿命测试为电池以0.2C放至3.0V/支后,1C恒流恒压充电到4.2V,截止电流20MA,搁置1小时后,再以0.2C放电至3.0V(一个循环)反复循环500次后容量应在初容量的60%以上什么是标准耐过充测试★IEC规定镍镉和镍氢电池的标准耐过充测试为将电池以0.2C放电至1.0V/支,以0.1C连续充电28天,电池应无变形,漏液现象,且过充电后其0.2C放电至1.0V的时间应大于5小时★IEC规定锂电池的标准耐过充测试为⑴将电池0.2C放电至⑵用电流I任意设置10V电压对电池充电充电时间为T=2.5×⑶电池最终不爆炸和起火什么是标准荷电保持测试★IEC规定镍镉和镍氢电池的标准荷电保持测试为电池以0.2C放至1.0/支,后以0.1C充电16小时,在温度为20±5℃,湿度为65±20%条件下储存28天后,再以0.2C放电至1.0V,镍镉电池放电时间应不小于195min,而镍氢电池应大于★国家标准规定锂电池的标准荷电保持测试为(IEC无相关标准电池以0.2C放至3.0/支后,以1C恒流恒压充电到4.2V,截止电流10mA,在温度为20±5℃下储存28天后,再以0.2C放电至2.75V计算放电容量,再与电池标称容量相比,应不小于初始容量的什么是电池的内压,电池正常内压一般为多少电池的内压是由于充放电过程中产生的气体所形成的压力.主要受电池材料、制造工艺、结构、使用方法等因素影响.一般电池内压均维持在正常水平,在过充或过放情况下,电池内压有可能会升高例如过充电正极产生的氧气透过隔膜纸与负极复合如果负极反应的速度低于正极反应的速度,产生的氧气来不及被消耗掉,就会造成电池内压升高什么是内压测试★镍镉和镍氢电池内压测试为将电池以0.2C放至1.0V后,以1C充电3小时,根据电池钢壳的轻微形变通过转换得到电池的内压情况,测试中电池不应彭底,漏液或爆炸★锂电池内压测试为UL标准模拟电池在海拔高度为15240m的高空(低气压11.6kPa)下,检验电池是否漏液或发鼓具体步骤:将电池1C充电恒流恒压充电到4.2V,截止电流10mA,然后将其放在气压为11.6Kpa,温度为(20±3℃)的低压箱中储存6小时,电池不会爆炸,起火,裂口,漏液什么是短路实验将充满电的电池在防爆箱内用一根导线连接正负极短路,电池不应爆炸或起火什么是跌落测试将电池组充满电后从三个不同方向于1m高处跌落于硬质橡胶板上,每个方向做2次,电池组电性能应正常,外包装无破损什么是振动实验★镍镉和镍氢电池振动实验方法为电池以0.2C放电至1.0V后,0.1C充电16小时,搁置24小时后按下述条件振动振幅频率:1000次,分XYZ三个方向各振动30分钟振动后电池电压变化应在±0.02V之间,内阻变化在±5m以内★锂电池振动实验方法为电池以0.2C放电至3.0V后1C充电恒流恒压充电到4.2V,截止电流10mA,搁置24小时后按下述条件振动振幅使电池在10HZ-55HZ之间振动,每分钟以1HZ的震动速率递增或递减振动后电池电压变化应在±0.02V之间,内阻变化在5m以内什么是碰撞实验★镍镉和镍氢电池碰撞实验方法为电池以0.2C放电至1.0V后,在20±5℃下,以0.1C充电16小时,安装到碰撞测试台上按如下条件测试峰值加速度为98m/S2(10g),相应脉冲时间D为16m/s,相应速度变化为1.00m/s,碰撞1000次结束后,电池应在20±5℃下搁置1-4小时以0.2C放电至1.0V的放电时间应不小于5小时★锂电池碰撞实验方法为国家标准电池以0.2C放电至3.0V后在20±5℃下以1C恒流恒压充电到4.2V,截止电流10mA,安装到碰撞测试台上按如下条件测试峰值加速度在100m/S2,脉冲持续时间为16ms,碰撞次数为1000±10,碰撞结束后目测电池外观应无异常现象,然后以1C恒流放电至2.75V,然后在(20±5℃)的条件下,进行1C充放电循环直至放电容量不少于初始容量的85%,但循环次数不多于3次什么是撞击实验电池充满电后,将一个15.8mm直径的硬质棒横放于电池上,用一个20磅的重物从610mm的高度掉下来砸在硬质棒上,电池不应爆炸起火或漏液什么是穿刺实验电池充满电后,用一个直径为2.0mm~25mm的钉子穿过电池的中心,并把钉子留在电池内,电池不应该爆炸起火什么是高温加速实验由于标准荷电保持测试时间较长,对镍氢电池一般采用高温加速实验.将充满电后的电池储存在45℃环境中3天(等效于电池在常温下搁置28天),在常温下搁置1小时后,以0.2C放电至1.0V,要求放电时间不大于3小时什么是高温高湿测试★镍镉和镍氢电池高温高湿测试为电池以0.2C放电至1.0V后,1C充电75分钟后将其置与温度66℃,85%湿度条件下储存192小时(8天),于常温常湿下搁置2小时,电池不应变形或漏液,容量恢复应在标称容量的80%以上★锂电池高温高湿测试为国家标准将电池1C恒流恒压充电到4.2V,截止电流10mA,然后放入(40±2℃),相对湿度为90%-95%的恒温恒湿箱中搁置48h后,将电池取出在(20±5℃)的条件下搁置2h,观测电池外观应该无异常现象,再以1C恒流放电到2.75V,然后在(20±5℃)的条件下,进行1C充电,1C放电循环直至放电容量不少于初始容量的85%,但循环次数不多于3次什么是温升实验将电池充满电后放进烘箱,以每分钟5℃的速度升高烘箱温度,一直到烘箱温度达150℃,并将150℃保持10分钟,电池不应爆炸或起火什么是温度循环实验温度循环实验包含27个循环,每个循环由以下步骤组成电池从常温转为温度66±3℃,湿度15±5%条件下放置1小时然后转为在温度为33±3℃,湿度90±5%的条件下放置1小时然后条件转为温度为-40±3℃放置1小时电池在温度为25℃下搁置0.5小时此4步即完成一个循环,经过此27个循环实验后,电池应该无漏液,爬碱,生锈,或其它异常情况出现什么是温度震荡实验该实验需要两个恒温箱,其中一个为66℃,一个为-40℃,每一个循环由下面步骤组成:电池在-40℃放置1小时后,在5秒内转移到66℃烘箱内烘烤1小时,这个循环实验应该从低温开始,然后在高温结束,整个过程应为24个循环,电池经过循环实验,应该不会出现任何电性能问题什么是灼烧实验在防爆箱内,将充满电的电池在蓝色火焰上烘烤,电池安全阀应在一段时间后开启什么是IEC标准?电池常用标准有哪些即国际电工委员会(InternationalElectricalCommission),是由各国电工委员会组成的世界性标准化组织,其目的是为了促进世界电工电子领域的标准化.其中关于镍镉电池的标准为IEC285,关于镍氢电池的标准是IEC61436,锂离子电池目前IEC无标准,一般电池行业依据的是SANYO或Panasonic的标准。

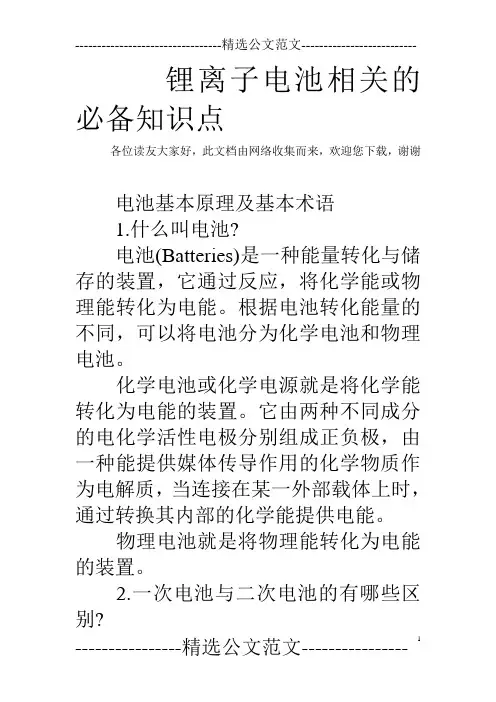

锂离子电池相关的必备知识点各位读友大家好，此文档由网络收集而来，欢迎您下载，谢谢电池基本原理及基本术语1.什么叫电池?电池(Batteries)是一种能量转化与储存的装置，它通过反应，将化学能或物理能转化为电能。

根据电池转化能量的不同，可以将电池分为化学电池和物理电池。

化学电池或化学电源就是将化学能转化为电能的装置。

它由两种不同成分的电化学活性电极分别组成正负极，由一种能提供媒体传导作用的化学物质作为电解质，当连接在某一外部载体上时，通过转换其内部的化学能提供电能。

物理电池就是将物理能转化为电能的装置。

2.一次电池与二次电池的有哪些区别?最主要的区别是活性物质的不同，二次电池的活性物质可逆，而一次电池的活性物质并不可逆。

一次电池的自放电远小于二次电池，但内阻远比二次电池大，因此负载能力较低，此外，一次电池的质量比容量和体积比容量均大于一般充电电池。

3.镍氢电池的电化学原理是什么?镍氢电池采用Ni氧化物作为正极，储氢金属作为负极，碱液(主要为KOH)作为电解液，镍氢电池充电时：正极反应：Ni(OH)2 + OH- → NiOOH + H2O–e-负极反应：M+H2O +e-→ MH+ OH-镍氢电池放电时：正极反应：NiOOH + H2O + e- → Ni(OH)2 + OH-负极反应：MH+ OH- →M+H2O +e-4.锂离子电池的电化学原理是什么?锂离子电池正极主要成分为LiCoO2，负极主要为C，充电时，正极反应：LiCoO2 → Li1-xCoO2 +xLi+ + xe-负极反应： C + xLi+ + xe- → CLix电池总反应：Li CoO2 + C → Li1-xCoO2 + CLix放电时发生上述反应的逆反应。

5. 电池常用的标准有哪些?电池常用IEC标准：镍氢电池的标准为IEC61951-2：2003;锂离子电池行业一般依据UL或者国家标准。

电池常用国家标准：镍氢电池的标准为GB/T15100_1994，GB/T18288_2000; 锂电池的标准为GB/T10077_1998，YD/T998_1999,GB/T18287_2000。

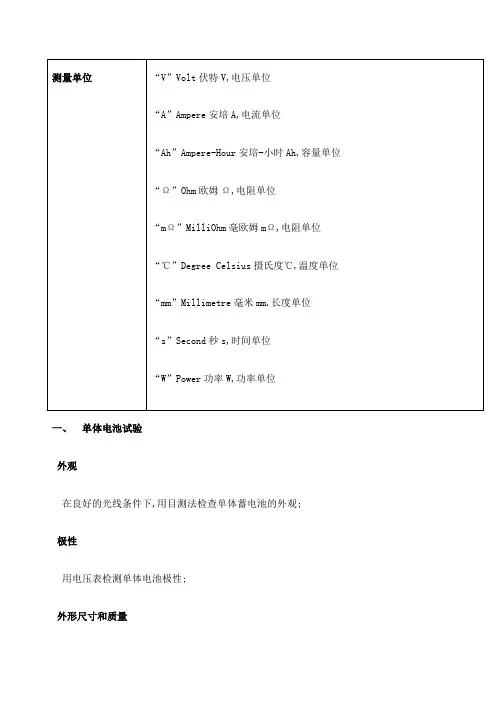

一、单体电池试验外观在良好的光线条件下,用目测法检查单体蓄电池的外观; 极性用电压表检测单体电池极性;外形尺寸和质量用量具和衡器测量单体电池的外形尺寸及质量;单体电池充电室温下,单体电池先以1I1A电流放电至企业技术条件中规定的放电终止电压,搁置1h或企业提供的不大于1h的搁置时间,然后按企业提供的充电方法进行充电,对于锂离子电池,以1I1A电流恒流充电至企业技术条件中规定的充电终止电压时转恒压充电,至充电电流降至I1A时停止充电,充电后搁置1h或企业提供的不高于1h的搁置时间室温放电容量按照如下步骤测试室温放电容量：1单体电池按方法充电；2室温下,电池以1I1A电流放电,直到放电至企业技术条件中规定的放电终止电压；3计量方式容量以Ah计,计算放电比能量以Wh/kg计；4重复1-35次,当连续3次试验结果的极差小于额定容量的3%,可提前结束试验,去最后3次试验结果平均值;放电容量不低于额定容量,并且不超过额定容量的110%,同时所有测试对象初始容量极差不大于初始容量平均值的7%;室温倍率放电容量1室温倍率放电性能测试按照如下步骤进行：1电池按方法充电；2室温下,电池以3I1A电流放电,直至达到放电终止电压；3计量放电容量以Ah计,其放电容量应不低于初始容量的90%;2 比功率测试按照如下步骤进行：1电池按方法充电；2室温下,电池以1I1A电流放电30min后以企业规定的最大放电电流放电10s,然后再静置30min,再以企业规定的最大充电电流充电10s;3采用10s充放电的放电能量除以10s充放电时间的方法,计算10s充放电的平均比功率以W/kg计,其放电容量应不低于初始容量的90%;功率型1电池按方法充电；2室温下,电池以8I1A最大电流不超过400A电流放电,直至达到放电终止电压；3计量放电容量以Ah计,其放电容量应不低于初始容量的80%;1电池按方法方法充电；2室温下,电池以1I1A电流放电30min后以企业规定的最大放电电流放电10s,然后再静置30min,再以企业规定的最大充电电流充电10s;3采用10s充放电的放电能量除以10s充放电时间的方法,计算10s充放电的平均比功率以W/kg计,其放电容量应不低于初始容量的80%;室温倍率充电性能1室温下,电池以1I1A电流放电至终止电压,静置1h;2室温下,电池以2I1A电流充电,直至达到充电终止电压,或达到企业规定的充电终止条件,并且总充电时间不超过30min,静置1h；3室温下,电池以1I1A电流放电至终止电压；4计算放电容量以Ah计,其放电容量应不低于初始容量的80%;低温放电容量低温放电容量试验按照如下步骤进行：1电池按方法充电；2电池在-20℃±2℃下搁置24h;3 电池在-20℃±2℃下,以1 I1A电流放电至电压达到企业提供的放电终止电压该电压值不低于室温放电终止电压的80%；4计量放电容量以Ah计,其放电容量不低于初始容量的70%;高温放电容量高温放电容量试验按照如下步骤进行：1）电池按方法充电；2）电池在55℃±2℃下搁置5h;3）电池在55℃±2℃下,以1I1A电流放电至室温放电终止电压；4）计量放电容量以Ah计,其放电容量应不低于初始容量的90%;荷电保持及容量恢复能力电保持与容量恢复能力室温荷电保持与容量恢复能力试验按照如下步骤进行：1电池按方法充电；2电池在室温下储存28d;3 室温下,电池以1I1A电流放电至终止电压；4计量荷电保持容量以Ah计；5电池再按方法充电；6室温下,电池以1I1A电流放电至终止电压；7计量恢复容量以Ah计;容量保持率不低于初始容量的85%,容量恢复率不低于初始容量的90%;高温荷电保持与容量恢复能力高温荷电保持与容量恢复能力试验按照如下步骤进行：1电池按方法充电；2电池在55℃±2℃下储存7d;3电池在室温下搁置5h后,以I1A电流放电至放电终止电压；4计量荷电保持容量以Ah计5电池再按方法充电；6室温下,电池以1I1A电流放电至终止电压；7计算恢复容量以Ah计;容量保持率不低于初始容量的85%,容量恢复率不低于初始容量的90%; 储存储存试验按照如下步骤进行：1电池按方法充电；2电池室温下,以1I1A电流放电30min；3电池在45℃±2℃下储存28d;4电池室温下搁置5h；5电池按方法充电；6室温下,以1I1A电流放电至终止电压；7计量放电容量以Ah计,其容量恢复应不低于初始容量的90%;循环寿命按照如下步骤标准循环寿命：1以1I1A放电至企业规定的放电终止条件；2搁置不低于30min或企业规定的放电终止条件；3按照方法充电；4搁置不低于30min或企业规定的搁置条件；5以1I1A放电至企业规定的放电终止条件,记录放电容量；6按照1-5连续循环500次,若放电容量高于初始容量的90%,则终止试验；若容量低于初始容量的90%,则继续循环500次；7计量室温放电容量和放电能量;耐振动性电池按方法充电；1)将电池紧固到振动试验台上,按下述条件进行线性扫频振动试验：——放电电流：1/3I1A；——振动方向：上下单振动；——振动频率：10Hz-55Hz；——最大加速度：30m/s2;——扫频循环：10次；——振动时间：3h;3振动试验过程中,观察有无异常现象出现;不允许出现放电电流蜕变、电压异常、电池壳变形、电解液溢出等,并保持连接可靠、结构完好;2.安全性能。

手机电池检验规范批准发行日期2012.6.101 范围适用于富仕通通信公司对于手机电池成品的检验。

2 引用标准标准引用了GB/T 18287-2000和YD/T 998-1999以及本公司手机电池企业标准。

3 测试条件无特别的说明的情况下，电池测试的环境为：温度：20ºC±5ºC；相对湿度：40%-60%；大气压力：90kPa-108kPa。

4 定义：4.1产品：针对本公司生产的各类手机配用电池。

4.2额定容量：电池在环境温度为20ºC±5ºC条件下，以4.5h放电，放电电流0.2C至终止电压2.75V所应提供的电量，用C5表示，单位为Ah（安培小时）或者mAh（毫安小时）。

4.3循环寿命：电池按寿命测试方法，当容量为额定容量的70%时，电池所循环的次数。

4.4终止电压：如果无特殊说明，上限终止电压是指4.2V，下限终止电压为2.75V。

XC充放放电：指电池在XC倍率情况下，充电至电池终止电压，然后恒压（为终止电压）到电流小于0.01C，充电结束。

放置10分钟后，以XC倍率放电。

4.5满充电电池：是指电池在1C倍率情况下充电结束的电池。

5 实验方法5.1基本性能测试方法5.1.1容量测试方法：5.1.1.1容量测试方法1A恒流充电，当电池端电压达到限制电压 4.2V时，改为恒压充电，当充电电流以0.2C5A，停止充电。

静置10分钟，以1C恒流放电，当电池端电压达到限制电压3.4V时，<0.01C5结束放电。

5.1.1.2 容量测试方法2A恒流充电，当电池端电压达到限制电压4.2V时，改为恒压充电，当充电电流<0.01C5A，以1C5停止充电。

静置10分钟，以1C恒流放电，当电池端电压达到下限电压2.7V时，结束放电。

备注：对照试验采用美国ARBIN测试仪器；筛选试验采用设备为擎天测试设备。

手机电池检验规范批准发行日期2012.6.105.1.2寿命测试方法5.1.2.1 寿命测试方法1静置10分钟，以0.4C5A恒流充电，当电池端电压达到限制电压4.2V时，改为恒压充电，当充电电流<0.01C5A，停止充电。

标准锂离子电池的测试要求GB/T 18287_2000 标准锂离子电池的测试要求1 范围本规范规定了蜂窝电话用锂离子电池的定义、要求、测试方法、质量评定程序及标志、包装、运输、贮存。

本规范适用于蜂窝电话用锂离子电池(以下简称电池)。

2 引用标准以下标准所包含的条文，通过在本规范中引用而构成本规范的条文。

本规范出版时，所示版本均为有效。

所有标准都会被修改，使用本规范的各方应探讨使用下列标准最新版本的可能性。

GB191-1990 包装储运图示标志GB/T 2828-1987 逐批检查计数抽样程序及抽样表(适用于连续批的检查)GB/T 2829-1987 周期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查)GB/T 2900.11-1988 蓄电池名词术语(eqv IEC 60486:1986)3 定义本规范采用GB/T 2900.11中的规定的术语和下列定义。

3.1 蜂窝电话用锂离子电池lithium-ion battery for cellular phone指由一只或多只锂离子单体蓄电池及附件组合而成的，用于蜂窝电话的电池。

3.2 充电限制电压limited charge voltage按生产厂规定，电池由恒流充电转入恒压充电时的电压值。

3.3 额定容量rated capacity生产厂标明的电池容量，指电池在环境温度为20℃±5℃条件下，以5h率放电至终止电压时所应提供的电量，用C5表示，单位为Ah(安培小时)或mAh(毫安小时)。

3.4 标称电压nominal voltage用以表示电池电压的近视值。

3.5 终止电压cut-off voltage规定放电终止时电池的负载电压，其值为n×2.75V(锂离子单体电池的串联只数用“n”表示，下同)。

4要求4.1外观a) 电池外表面应清洁，无机械损伤，触点无锈蚀；b) 电池表面应有必须的产品标示(见7.1)；c) 与蜂窝电话或模拟装置配合，开机应工作正常，锁扣可靠。

213）计量方式容量（以Ah计），计算放电比能量（以Wh/kg计）；4）重复1）-3）5次，当连续3次试验结果的极差小于额定容量的3%，可提前结束试验，去最后3次试验结果平均值。

放电容量不低于额定容量，并且不超过额定容量的110%，同时所有测试对象初始容量极差不大于初始容量平均值的7%。

1.6室温倍率放电容量1室温倍率放电性能测试按照如下步骤进行：1）电池按1.4方法充电；2）室温下，电池以3I1（A）电流放电，直至达到放电终止电压；3）计量放电容量（以Ah计），其放电容量应不低于初始容量的90%。

2 比功率测试按照如下步骤进行：1）电池按1.4方法充电；2）室温下，电池以1I1（A）电流放电30min后以企业规定的最大放电电流放电10s，然后再静置30min,再以企业规定的最大充电电流充电10s;3）采用10s充放电的放电能量除以10s充放电时间的方法，计算10s充放电的平均比功率223）（以21.8 低温放电容量低温放电容量试验按照如下步骤进行：1）电池按1.4方法充电；2）电池在-20℃±2℃下搁置24h;3) 电池在-20℃±2℃下，以1 I1（A）电流放电至电压达到企业提供的放电终止电压（该电压值不低于室温放电终止电压的80%）；4）计量放电容量（以Ah计），其放电容量不低于初始容量的70%。

1.9高温放电容量高温放电容量试验按照如下步骤进行：1）电池按1.4方法充电；2）电池在55℃±2℃下搁置5h;3）电池在55℃±2℃下，以1I1（A）电流放电至室温放电终止电压；4）计量放电容量（以Ah计），其放电容量应不低于初始容量的90%。

1.10荷电保持及容量恢复能力电保持与容量恢复能力室温荷电保持与容量恢复能力试验按照如下步骤进行：7）计算恢复容量（以Ah计）。

容量保持率不低于初始容量的85%，容量恢复率不低于初始容量的90%。

1.12 储存储存试验按照如下步骤进行：1）电池按1.4方法充电；2）电池室温下，以1I1（A）电流放电30min；3）电池在45℃±2℃下储存28d;4）电池室温下搁置5h；5）电池按1.4 方法充电；6）室温下，以1I1（A）电流放电至终止电压；7）计量放电容量（以Ah计），其容量恢复应不低于初始容量的90%。

锂电池的一些标准如下:电性能：1、额定容量：0.5C放电，单体电池放电时间不低于2h，电池组放电时间不低于1h54min（95%）；2、1C放电容量：1C放电，单体电池放电时间不低于57min（95%），电池组放电时间不低于54min（90%）；3、低温放电容量：-20℃下0.5C放电，单体或电池组放电时间均不低于1h12m in（60%）；4、高温放电容量：55℃下0.5C放电，单体电池放电时间不低于1h54min（95%），电池组放电时间不低于1h48min（90%）；5、荷电保持及恢复能力：满电常温下搁置28天，荷电保持放电时间不低于1h 36min（80%），荷电恢复放电时间不低于1h48min（90%）；6、储存性能：进行贮存试验的单体电池或电池组应选自生产日期不足3个月的，贮存前充50％～60％的容量，在环境温度40℃±5℃，相对湿度45％～75％的环境贮存90天。

贮存期满后取出电池组，用0.2C充满电搁置1h后，以0.5C恒流放电至终止电压,上述试验可重复测试3次，放电时间不低于1h12min（6 0%）；7、循环寿命：电池或电池组采用0.2C充电，0.5C放电做循环，当连续两次放电容量低于72min（60%）时停止测试，单体电池循环寿命不低于600次，电池组循环寿命不低于500次；8、高温搁置寿命：应选自生产日期不足三个月的单体电池的进行高温搁置寿命试验，进行搁置前应充入50%±5%的容量，然后在环境温度为55℃±2℃的条下搁置7天。

7天后将电池取出，在环境温度为20℃±5℃下搁置2～5h。

先以0. 5C将电池放电至终止电压，0.5h后按0.2C进行充电，静置0.5h 后，再以0.5 C恒流放电至终止电压，以此容量作为恢复容量。

以上步骤为1周循环，直至某周放电时间低于72min（60%）,试验结束。

搁置寿命不低于56天（8周循环）。

安全性能：1、持续充电：将单体电池以0.2ItA恒流充电，当单体电池端电压达到充电限制电压时，改为恒压充电并保持28d，试验结束后，应不泄漏、不泄气、不破裂、不起火、不爆炸（相当于满电浮充）。

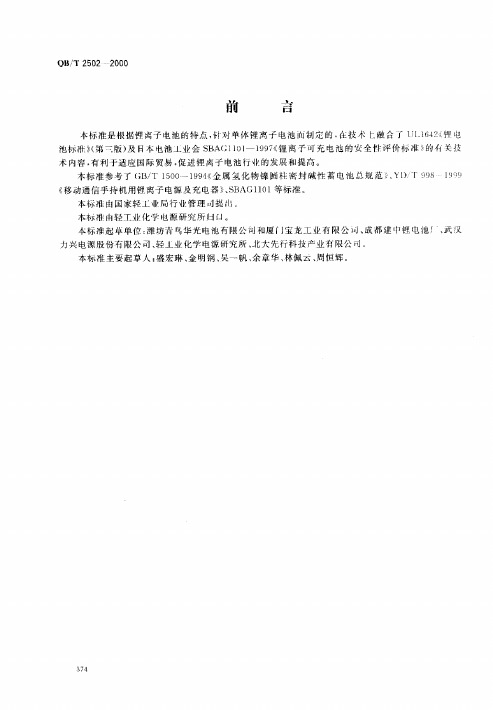

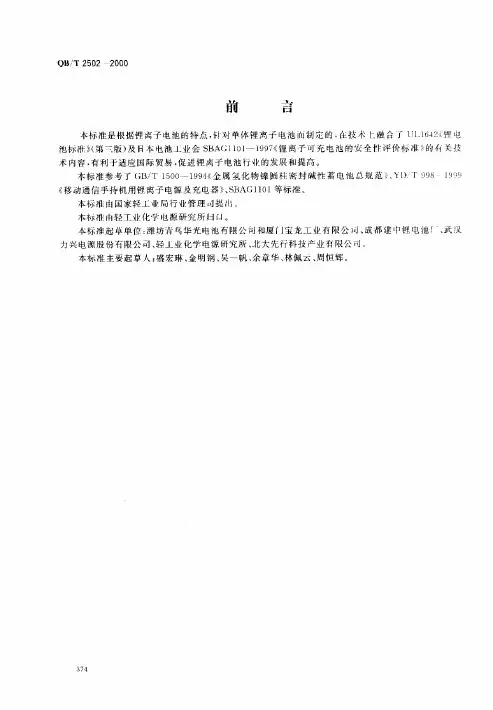

锂离子蓄电池总规范(QB/T 2502-2000) 前言本标准是根据锂离子电池的特点，针对单体锂离子电池而制定的，在技术上融合了UL1642《锂电池标准》(第三版)及日本电池工业会SBAG1101——1997《锂离子可充电池的安全性评价标准》有关技术内容，有利于适用国际贸易，促进锂离子电池行业的发展和提高。

本标准参考了GB/T1500——1994《金属氢化物镍圆柱密封碱性蓄电池总规范》、YD/T 998-1999《移动通信手机用锂离子电源及充电器》、SBAG1101等标准。

本标准由国家轻工业局行业管理司提出。

本标准由轻工业化学电源研究所归口。

本标准起草单位：维坊青鸟华光电池有限公司和厦门宝龙工业有限公司、成都建中锂电池厂、武汉力兴电源股份有限公司、轻工业化学电源研究所、北大先行科技产业有限公司。

本标准主要起草人：盛宏琳、金明刚、吴一帆、余章华、林佩云、周恒辉。

中华人民共和国轻工行业标准QB/T2502——2000锂离子电池总规范1 范围本标准规定了单体锂离子蓄电池的技术要求、试验方法、检验规则和标志、包装、运输、贮存。

本标准适用于单体锂离子蓄电池(以下简称”电池”)。

2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB 191——1990 包装储运图示标志GB/T 2423.2——1989 电工电子产品基本环境试验规程试验A：低温试验方法GB/T 2423.2——1989 电工电子产品基本环境试验规程试验B：高温试验方法GB/T 2423——1993电工电子产品基本环境试验规程试验Ca：恒定湿热试验方法GB/T 2423.6——1995电工电子产品环境试验规程第二部分：试验方法试验Ed和导则：碰撞GB/T 2423.10——1995电工电子产品环境试验规程第二部分：试验方法试验Fc和导则：振动(正弦)GB/T 2828——1987逐批检验记数抽样程序及抽样表(适用于连续批的检查)GB/T2829——1987 周期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查)3 定义本标准采用下列定义。

电动自行车用锂离子动力电池组技术规范1范围本文件规定了电动自行车用锂离子动力电池组的术语和定义、符号和命名要求、技术要求、试验方法、标识。

本文件适用于在北京地区的电动自行车用锂离子动力电池组（以下简称电池组）。

2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。

其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T4208外壳防护等级（IP代码）GB/T5169.16-2017电工电子产品着火危险试验第16部分：试验火焰50W水平与垂直火焰试验方法GB/T11918.1-2014工业用插头插座和耦合器第1部分：通用要求GB/T34014汽车动力蓄电池编码规则GB/T36945电动自行车用锂离子蓄电池词汇QB/T4428-2012电动自行车用锂离子电池产品规格尺寸3术语和定义GB/T36945中界定的以及下列术语和定义适用于本文件。

3.1锂离子电池lithium ion cell依靠锂离子在正极和负极之间移动实现化学能与电能相互转化的装置，并被设计成可充电。

注：该装置包括电极、隔膜、电解质、容器和端子等。

3.2电动自行车用锂离子动力电池组lithium-ion power batteries for electric bicycle由多个锂离子电池单体按照电压、尺寸、极端排列、容量和倍率特性组合而成，含有电池管理系统、专为电动自行车提供电能的装置。

注：电动自行车用锂离子动力电池组是指为电动自行车提供动力来源的供能装置。

3.3额定容量rated capacity在规定条件下测得，并由制造商标称的电池容量值。

3.4电池管理系统(BMS)battery management system可以控制蓄电池输入和输出功率，监视蓄电池的状态（温度、电压、荷电状态），为蓄电池提供通讯接口的系统。

4符号和命名4.1符号下列文件适用于本文件。

镍氢电池知识第一章．认识电池1.1 什么叫电池？电池(Batteries)是一种能量转化与储存的装置，它通过反应将化学能或物理能转化为电能。

1.2 一次电池与二次电池的有哪些异同点？1.2.1. 一次电池只能放电一次，二次电池可反复充放电循环使用；1.2.2. 可充电电池在放电时电极体积和结构之间发生可逆变化，因此设计时必须调节这些变化，而一次电池内部则简单得多，因为它不需要调节这些可逆性变化；1.2.3．一次电池的质量比容量和体积比容量均大于一般充电电池，但内阻远比二次电池大，因此负载能力较低；1.2.4. 一次电池的自放电远小于二次电池。

1.3 镍氢电池的结构组成及电化学原理是什么？正极片（含活性物质Ni(OH)2、导电剂、导电骨架泡沫镍等）负极片（含活性物质储氢合金粉、导电骨架铜网）隔膜（PP、PE）电解质（KOH、NaOH、LiOH等）电池壳（低碳钢质）、盖板（包括密封圈）镍氢电池充电时，正极发生反应如下：Ni(OH)2 –e + OH- → NiOOH + H2O负极反应：M +H2O +e→ MH + OH-放电时，正极：NiOOH + H2O + e → Ni(OH)2 + OH-负极：MH + OH- → M+H2O+e过充电时：正极反应为：4OH- → 2H2O+O2+4e负极反应为：2H2O+O2+4e → 4OH-过放电时：正极反应为：2H2O+2e → H2+2OH-负极反映为：H2+2OH- → 2H2O+2e环保电池：是指电池中不含汞、镉危害环境的金属成分，对人体无害，不污染环境1.4 什么是动力型电池动力行电池就是能够为一些电动工具提供动力的电池，其特点是要求放电电流较大，想对于电池而言就是放电倍率较大，所以动力型电池也可以称之为高功率电池。

动力型电池的性能主要体现在其放电性能，主要考核指标有：常规容量、高倍率放电容量、内阻、电压、高倍率放电平台。

1.5 什么是高温电池所谓高温电池，就是在较高的环境温度（一般为40℃以上）下进行工作的电池。
