在工程测量与建筑中，除了要求工作人员要有专业的知识和认真细心对待的决心外，还需要借助许多外界的力量和设备才能精确地完成任务。
而测斜仪就是一种工程测量中经常用到的工具，工作人员利用这种仪器进行钻孔、基坑、地基基础、墙体和坝体坡等工程构筑物的顶角、方位角的测量，使得工程顺利精确地进行。
可是测斜仪原理我们都了解多少呢？我们应该怎样运用测斜仪原理为我们的生活提供更多的便利，接下来将为大家具体的介绍有关测斜仪原理的相关知识。
测斜仪定义:所谓井眼轨迹，实指井眼轴线。
一口实钻井的井眼轴线乃是一条空间曲线。
为了进行轨迹控制，就要了解这条空间曲线的形状，就要进行轨迹测量，这就是“测斜”。
所使用的仪器就称为“测斜仪”。
每隔一定长度的井段测一个点，这些井段称为“测段”，这些点称为测点。
测斜仪在每个点上测得的参数有三个，即井深、井斜角和井斜方位角。
这三个参数就是轨迹的基本参数。
测斜仪原理:测斜管通常安装在穿过不稳定土层至下部稳定地层的垂直钻孔内。
使用数字垂直活动测斜仪探头，控制电缆，滑轮装置和读数仪来观测测斜管的变形。
第一次观测可以建立起测斜管位移的初始断面。
其后的观测会显示当地面发生运动时断面位移的变化。
观测时，探头从测斜管底部向顶部移动，在半米间距处暂停并进行测量倾斜工作。
探头的倾斜度由两支受力平衡的伺服加速度计测量所得。
一支加速度计测量测斜管凹槽纵向位置，即测斜仪探头上测轮所在平面的倾斜度。
另一支加速度计测量垂直于测轮平面的倾斜度。
倾斜度可以转换成侧向位移。
对比当前与初始的观测数据，可以确定侧向偏移的变化量，显示出地层所发生的运动位移。
绘制偏移的变化量可以得到一个高分辨率的位移断面图。
此断面图有助于确定地面运动位移的大小，深度，方向和速率。
测斜仪特点:1.性能卓越：便携式数字垂直活动测斜仪以其耐久性，高精度和反应快速而赢得世界广泛的赞誉。
2.可重复探测：为确保在各种测斜管上同样可以探测，测斜仪探头配备了坚固的轮架，密封的轮轴和特殊设计的测轮。
倾斜仪原理
倾斜仪原理是通过倾斜传感器测量物体相对水平面的倾斜角度，从而实现倾斜角度的检测和测量。
倾斜仪的主要原理是利用加速度计和陀螺仪等传感器，通过感知重力加速度和角速度来计算得出物体的倾斜角度。
具体的工作原理如下：
1. 加速度计测量重力加速度：加速度计可以测量物体在三个轴向上的加速度，其中重力加速度的方向为竖直向下的，它是导致物体倾斜的重要因素之一。
2. 陀螺仪测量角速度：陀螺仪可以测量物体围绕各个轴旋转的角速度，包括绕纵轴、横轴和竖直轴的旋转。
通过检测物体的角速度变化，可以判断物体是否在倾斜。
3. 姿态解算算法：利用加速度计和陀螺仪的数据，倾斜仪会使用姿态解算算法来计算物体相对于水平面的倾斜角度。
姿态解算算法可以根据重力加速度和角速度的差异，准确计算出物体的倾斜角度。
4. 输出倾斜角度：最终，倾斜仪会将测得的倾斜角度通过显示屏、信号输出或者与其他设备进行通信等方式进行展示或传输，以便用户进行实时监测、记录或控制。
综上所述，倾斜仪通过加速度计和陀螺仪等传感器的数据采集
和姿态解算算法的处理，能够准确测量物体相对于水平面的倾斜角度。
这种原理在许多应用中被广泛使用，例如建筑工程、机械制造、航空航天等领域。

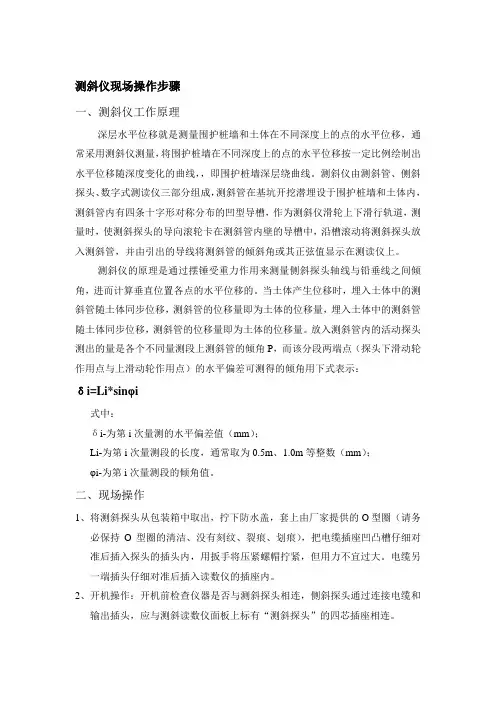

测斜仪现场操作步骤一、测斜仪工作原理深层水平位移就是测量围护桩墙和土体在不同深度上的点的水平位移，通常采用测斜仪测量，将围护桩墙在不同深度上的点的水平位移按一定比例绘制出水平位移随深度变化的曲线，，即围护桩墙深层绕曲线。
测斜仪由测斜管、侧斜探头、数字式测读仪三部分组成，测斜管在基坑开挖潜埋设于围护桩墙和土体内，测斜管内有四条十字形对称分布的凹型导槽，作为测斜仪滑轮上下滑行轨道，测量时，使测斜探头的导向滚轮卡在测斜管内壁的导槽中，沿槽滚动将测斜探头放入测斜管，并由引出的导线将测斜管的倾斜角或其正弦值显示在测读仪上。
测斜仪的原理是通过摆锤受重力作用来测量侧斜探头轴线与铅垂线之间倾角，进而计算垂直位置各点的水平位移的。
当土体产生位移时，埋入土体中的测斜管随土体同步位移，测斜管的位移量即为土体的位移量，埋入土体中的测斜管随土体同步位移，测斜管的位移量即为土体的位移量。
放入测斜管内的活动探头测出的量是各个不同量测段上测斜管的倾角P，而该分段两端点（探头下滑动轮作用点与上滑动轮作用点）的水平偏差可测得的倾角用下式表示：δi=Li*sinφi式中：δi-为第i次量测的水平偏差值（mm）；Li-为第i次量测段的长度，通常取为0.5m、1.0m等整数（mm）；φi-为第i次量测段的倾角值。
二、现场操作1、将测斜探头从包装箱中取出，拧下防水盖，套上由厂家提供的O型圈（请务必保持O型圈的清洁、没有刻纹、裂痕、划痕），把电缆插座凹凸槽仔细对准后插入探头的插头内，用扳手将压紧螺帽拧紧，但用力不宜过大。
电缆另一端插头仔细对准后插入读数仪的插座内。
2、开机操作：开机前检查仪器是否与测斜探头相连，侧斜探头通过连接电缆和输出插头，应与测斜读数仪面板上标有“测斜探头”的四芯插座相连。
3、按面板上（∣）键若干秒后，仪器视窗显示开机提示符，稍停片刻，即进入测值界面。
界面上显示：Num-为侧孔号，包括A+读数及A-读数；Dep-提示当前侧斜-表示当前处于正测过程，A+-表示当前处于反侧过程，A-读数。
测斜管的作用原理
测斜管是一种用于测量斜度或倾斜角度的仪器，常见的应用场景包括建筑、工程、航空、航海等领域。
其作用原理如下：
1. 重力作用原理：测斜管内填充了液体（如水），液体会受到重力的作用，保持水平面。
当测斜管倾斜时，液体会偏离水平面，通过测量液体与水平面的角度来确定倾斜角度。
2. 气泡作用原理：有些测斜管采用气泡作为指示器，液体中的气泡会受到重力和浮力的作用，在水平状态下气泡会位于中心位置。
当测斜管倾斜时，液体会流动，使气泡偏离中心位置，通过测量气泡偏离中心的距离来确定倾斜角度。
3. 压阻传感器原理：有些测斜管内部装有压阻传感器，当测斜管倾斜时，压阻传感器会受到倾斜的作用力，通过测量传感器的压阻值来确定倾斜角度。
测斜管的原理基于重力、浮力和压力的相对作用关系，利用这些物理原理测量倾斜角度。
具体实现方式可以根据应用领域和设计要求的不同而有所差异。
