cad20XX如何设置比例

利用CAD进行图形比例和定位调整的方法CAD是一种广泛应用于工程设计和制图领域的软件工具，它可以帮助我们创建和编辑二维或三维图形。

在使用CAD软件时，图形的比例和定位非常重要，因为这直接影响到最终设计的精确度和准确性。

下面介绍几种常用的方法，利用CAD进行图形比例和定位的调整。

1. 比例调整在CAD软件中，比例调整通常分为两种方式：等比例调整和非等比例调整。

等比例调整是指根据给定的比例因子，同时改变图形的长度、宽度和高度。

在CAD软件中，可以通过选择图形并通过缩放命令来实现等比例调整。

例如，如果需要将图形放大两倍，可以选择图形后输入缩放命令，然后输入2作为比例因子。

非等比例调整是指只改变图形的某一个属性，如只改变长度或宽度，而不改变其他属性。

在CAD软件中，可以通过选择图形及其特定边或角点，然后通过移动命令来实现非等比例调整。

例如，如果需要将图形的某一边拉长，可以选择该边并输入移动命令，然后按照需要的长度进行移动。

2. 定位调整在CAD软件中，定位调整是指将图形放置在正确的位置上，与其他图形或参考点对齐。

常用的定位调整方法包括：平移、旋转和镜像。

平移是指将图形沿着指定的方向移动一定的距离。

在CAD软件中，可以通过选择图形并输入移动命令，然后输入需要移动的距离和方向来实现平移。

例如，如果需要将图形向右移动10个单位，可以选择图形后输入移动命令，然后输入10作为移动距离和选择右方向。

旋转是指将图形按照一定的角度进行旋转。

在CAD软件中，可以通过选择图形并输入旋转命令，然后输入需要旋转的角度和选择旋转中心点来实现旋转。

例如，如果需要将图形顺时针旋转45度，可以选择图形后输入旋转命令，然后输入45作为旋转角度和选择旋转中心点。

镜像是指将图形相对于指定的轴线进行镜像翻转。

在CAD软件中，可以通过选择图形以及选择镜像轴线，并输入镜像命令来实现镜像。

例如，如果需要将图形相对于垂直轴线进行镜像，可以选择图形后输入镜像命令，然后选择垂直轴线。

cad图形的比例怎么调整
调整图形的比例是cad中经常操作的，因为有时候尺寸不对直接修改尺寸很麻烦。

接下来就是店铺精心整理的一些关于cad图形的比例怎么调整的相关资料，供你参考。

cad图形的比例调整的方法
1、启动cad之后，以长400mm，宽200mm的矩形举例说明
2、如下图，我画出接下来将要修改比例的图形。

3、记住cad中修改比例的命令，scale(简写成sc)。

4、在命令框中输入sc，按回车键。

如下图，cad会提示你选择对象。

5、选择矩形，如下图，我选择矩形的一个顶点作为基点，这里比例因子输入的是0.5.
6、最后，你就看到缩放后的图形，测量一下，发现是我们要的效果。

这就表示修改比例成功了。

CAD中图形缩放与比例调整技巧在CAD软件中，图形缩放和比例调整是非常基础但又非常重要的操作。

它们能够帮助我们更好地编辑和处理绘图文件，使得图形在不同的尺寸上都能够保持正确的比例和外观。

下面，我将介绍一些CAD中图形缩放和比例调整的技巧。

1. 缩放比例调整在CAD软件中，我们可以通过多种方法来进行缩放比例的调整。

其中最常用的方法是使用“比例”命令。

可以通过以下几种方式来调用该命令：- 键盘输入“比例”命令并按下Enter键；- 找到CAD软件的工具栏上的“缩放”图标，点击该图标来调用“比例”命令；- 在CAD软件的菜单栏中，选择“修改”-“缩放”-“比例”。

无论通过哪种方式调用了“比例”命令，操作步骤都是一样的。

首先，我们需要指定一个基准点。

这个基准点是我们绘图的一个参照点，我们希望通过缩放操作来保持该点的位置不变。

然后，我们需要指定一个缩放因子。

该因子是一个比例值，用来调整图形的大小。

如果将因子设置为1，则图形保持原样；如果将因子设置为2，则图形将放大为原来的两倍。

2. 图形的坐标缩放在CAD软件中，图形缩放也可以是对图形的坐标进行缩放。

这种缩放方法比较常用，特别是在需要根据实际需求进行放大或缩小的情况下。

它能够帮助我们更方便地对图形进行编辑和测量。

要进行图形的坐标缩放，我们需要使用“缩放”命令。

可以通过以下几种方式来调用该命令：- 键盘输入“缩放”命令并按下Enter键；- 找到CAD软件的工具栏上的“缩放”图标，点击该图标来调用“缩放”命令；- 在CAD软件的菜单栏中，选择“修改”-“缩放”-“缩放”。

无论通过哪种方式调用了“缩放”命令，操作步骤都是一样的。

我们需要指定一个基准点和一个缩放因子。

基准点的选择很重要，它决定了图形缩放的中心。

缩放因子的选择则决定了图形的缩放大小。

3. 图形的非均匀缩放除了坐标的缩放，CAD软件还支持对图形进行非均匀缩放。

非均匀缩放是一种特殊的缩放方式，它可以在水平和垂直方向上单独调整图形的比例。

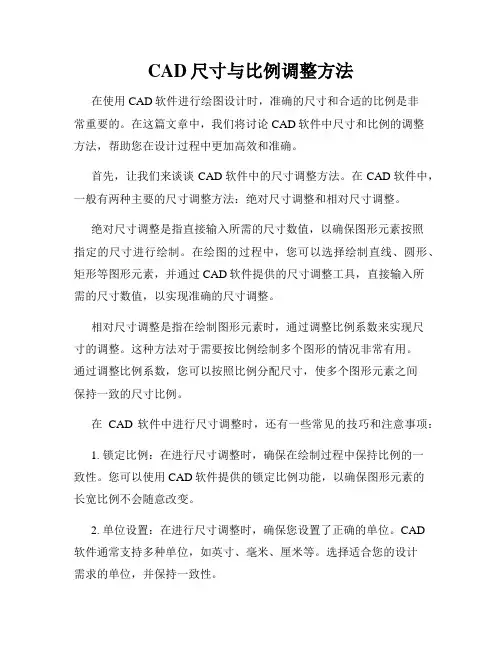

CAD尺寸与比例调整方法在使用CAD软件进行绘图设计时，准确的尺寸和合适的比例是非常重要的。

在这篇文章中，我们将讨论CAD软件中尺寸和比例的调整方法，帮助您在设计过程中更加高效和准确。

首先，让我们来谈谈CAD软件中的尺寸调整方法。

在CAD软件中，一般有两种主要的尺寸调整方法：绝对尺寸调整和相对尺寸调整。

绝对尺寸调整是指直接输入所需的尺寸数值，以确保图形元素按照指定的尺寸进行绘制。

在绘图的过程中，您可以选择绘制直线、圆形、矩形等图形元素，并通过CAD软件提供的尺寸调整工具，直接输入所需的尺寸数值，以实现准确的尺寸调整。

相对尺寸调整是指在绘制图形元素时，通过调整比例系数来实现尺寸的调整。

这种方法对于需要按比例绘制多个图形的情况非常有用。

通过调整比例系数，您可以按照比例分配尺寸，使多个图形元素之间保持一致的尺寸比例。

在CAD软件中进行尺寸调整时，还有一些常见的技巧和注意事项：1. 锁定比例：在进行尺寸调整时，确保在绘制过程中保持比例的一致性。

您可以使用CAD软件提供的锁定比例功能，以确保图形元素的长宽比例不会随意改变。

2. 单位设置：在进行尺寸调整时，确保您设置了正确的单位。

CAD软件通常支持多种单位，如英寸、毫米、厘米等。

选择适合您的设计需求的单位，并保持一致性。

3. 对象分组：在设计过程中，您可能需要调整多个图形元素的尺寸，并保持它们之间的相对位置和比例。

在这种情况下，您可以使用CAD软件提供的对象分组功能，将多个图形元素组合在一起，以便同时调整它们的尺寸。

接下来，让我们讨论一下CAD软件中的比例调整方法。

在CAD软件中，常见的比例调整方法包括缩放、放大和缩小。

缩放功能允许您以指定的比例调整整个绘图。

您可以选择绘图中的所有图形元素，并通过输入比例系数来进行整体缩放。

缩放功能非常有用，特别是当您需要调整整个绘图板面的比例时。

放大和缩小功能允许您按照指定的比例调整绘图中的图形元素。

放大将图形元素的尺寸增加到给定的比例，而缩小将图形元素的尺寸减小到给定的比例。
