第2章 认识AutoCAD 2012

• 选择对象后，被选中目标的特征点将显示蓝色小方
块，按DELETE键或点取“删除”命令，即可删除所 选对象。
1.5 调用AutoCAD2012的帮助系统
AutoCAD2012提供了使用帮助的完整信息。 命令调用可通过：标题栏右侧信息中心的帮助按钮、“帮助” 菜单|帮助、或在命令行输入HELP。 另外，按 F1 键也可获得AutoCAD2012的帮助。 提供了2个选项卡查找信息，包括“浏览”和“搜索”选项 卡。
从“选择样板”对话框 新建图形 从“创建新图形”对话 框新建图形
1.3.2 保存图形文件
对图形文件进行保存以便日后使用，可以设置自动保存、备份文件 以及仅保存选定的对象。如果要创建图形的新版本而不影响原图形， 可以用一个新名称保存。图形文件的文件扩展名为“.dwg”，DWG 文件名称（包括其路径）最多可包含 256 个字符。
1.4 命令及简单对象的操作
1.4.1 命令的输入与终止
1. 命令的输入
• • • • •
AutoCAD输入命令的途径有四种: 1) 命令行输入:由键盘在命令行输入命令, 2) 下拉菜单输入：通过选择下拉菜单输入选项输入命令, 3）工具栏输入：通过单击工具栏按钮输入命令, 4） 鼠标右键输入：在不同的区域单击鼠标右键，会弹出相应的菜单， 从菜单中选择执行命令。 • 5）面板：通过单击面板中的相应按钮输入命令。 2.命令选项的输入
坐标系分为世界坐标系(WCS)和用户坐标系(UCS)。 AutoCAD默认的坐标系为世界坐标系（WCS），根据笛卡尔 坐标系的习惯，沿X轴正方向向右为水平距离增加的方向，沿Y 轴正方向向上为竖直距离增加的方向，垂直与XY平面，沿Z轴 正方向从所视方向向外为Z轴距离增加的方向。 相对于世界坐标系WCS，可以创建无限多的坐标系，这些坐标 系通常称为用户坐标系（UCS），并且可以通过调用UCS命令 来创建用户坐标系。

2017年6月19日
5
2、
基础的埋置深度 由室外设计地面到基础底面的距离称为基础的埋 置深度。基础的埋置要有一个适当的深度，既保证建 筑物的安全、又节约基础用材，并加快施工进度。决定建筑物基础埋置深度的因素应考虑下列几个条件： 1、土层构造的影响 2、地下水位的影响 3、冰冻线的影响 4、相邻建筑物的影响
2017年6月19日
11
1、 地面 垫层：在面层之下、基层之上，承受由面层传来的荷 载，并将荷载均匀地传至基层。 基层：垫层下面的土层就是基层。 地面的种类： 整体地面：其面层是一个整体。它包括水泥沙浆地面、 混凝土地面、水磨石地面、沥青砂浆地面等 块料地面：其面层不是一个整体，它是借助结合层将 面层块料粘贴或铺砌在结构层上。常见的块料种类有：陶 瓷锦砖、大理石、碎块大理石、水泥花砖、混凝土和水磨 石预制的板块等。
2017年6月19日
计算机辅助设计——AutoCAD 2012中文版辅助建筑制图
2
§2.1
建筑构造
介绍地基与基础、墙或柱、楼板与地面、门窗、 楼梯、屋顶等建筑构造的相关知识。
§2.1.1
概述
房屋由地基与基础、墙和柱、楼板与地面、门窗、 楼梯、屋顶等构成部分组成。一般来说，基础、墙和 柱、楼板、地面、屋顶等是建筑物的主要部分；门、 窗、楼梯等则是建筑物的附属部件。
2017年6月19日
6
§2.1.3
1、
墙体
墙体的分类 按其在平面中的位置可分为内墙和外墙。凡位于 房屋四周的墙称为外墙，其中位于房屋两端的墙称为 山墙。凡位于房屋内部的墙称为内墙。外墙主要起围 护作用，内墙主要分隔房间作用。另外沿建筑物短轴 布置的墙称为横墙，沿建筑物长轴布置的称为纵墙。 按其受力情况可分为：承重墙和非承重墙。直接 承受上部传来荷载的墙称为承重墙，而不承受外荷载 的墙称为非承重墙。

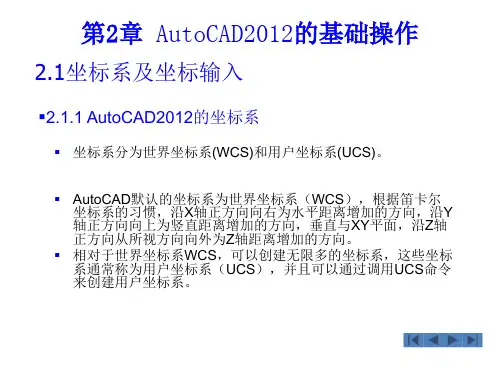

第2章 AutoCAD2012的基础操作
2.1坐标系及坐标输入
2.1.1 AutoCAD2012的坐标系
坐标系分为世界坐标系(WCS)和用户坐标系(UCS)。 AutoCAD默认的坐标系为世界坐标系（WCS），根据笛卡尔 坐标系的习惯，沿X轴正方向向右为水平距离增加的方向，沿Y 轴正方向向上为竖直距离增加的方向，垂直与XY平面，沿Z轴 正方向从所视方向向外为Z轴距离增加的方向。 相对于世界坐标系WCS，可以创建无限多的坐标系，这些坐标 系通常称为用户坐标系（UCS），并且可以通过调用UCS命令 来创建用户坐标系。
2.3.4 极轴追踪与对象捕捉追踪
• 极轴追踪非常有用的绘图辅助工具，是按事先 给定的角度增量来追踪特征点。 • 而对象捕捉追踪则按与对象的某种特定关系来 追踪。 • 如果事先知道要追踪的方向，则使用极轴追踪； • 如果事先不知道具体的追踪方向，但知道与其 他对象的某种关系，则使用对象捕捉追踪。
2.1.2 坐标的输入
绝对直角坐标：以坐标原点(0,0,0)为基点来定位所有点的位置。用 户可通过输入(X,Y,Z) 坐标值来定位一个点在坐标系中的位置，各坐 标值之间用逗号隔开。 相对直角坐标：以某点作为参考点来定位点的相对位置。用户可通 过输入点的坐标增量来定位它在坐标系中的位置，其输入格式为 （＠△X,△Y,△Z）。 绝对极坐标：以原点为极点，输入一个长度距离，后跟一个“＜” 符号，再加一个角度值。例如:10＜30，表示该点离极点的距离为10 个长度单位，该点和极点的连线与X轴正向夹角为30°,且规定X轴的 正向为0°，Y轴的正向为90°；逆时针角度为正，顺时针角度为负。 相对极坐标：以上一操作点为参考点来定位点的相对位置。例如:＠ 10＜30,表示相对上一操作点距离10个单位，点和极点的连线与X轴 正向夹角为30°的点的位置。

计算机辅助设计-AutoCAD2012实用教程课程设计一、课程概述AutoCAD是一款非常流行的计算机辅助设计软件，被广泛应用于建筑、机械、电子等各种工程领域。

本课程旨在教授AutoCAD2012的基本操作和绘图技巧，使学生能够使用AutoCAD进行绘图和图形操作。

二、课程安排第一章 AutoCAD2012的环境配置和基本操作本章主要介绍AutoCAD2012的界面，以及如何配置AutoCAD2012的各种常用设置。

1.1 AutoCAD2012的界面介绍AutoCAD2012的界面包括菜单栏、工具栏、状态栏和绘图区域。

学生应该能够适应AutoCAD2012的界面，并了解每个区域的作用。

1.2 AutoCAD2012的常用设置学生应该能够熟悉AutoCAD2012的各种常用设置，如线条颜色、字体大小和画布大小等。

此外，学生还应该能够掌握工具栏和快捷键的使用方法。

1.3 AutoCAD2012的基本操作本章还将介绍AutoCAD2012的基本操作，如绘制线条、圆形和多边形等基本图形，以及修改线条和填充颜色等操作。

学生应该能够掌握AutoCAD2012的基本操作。

第二章 AutoCAD2012绘图操作本章将介绍AutoCAD2012的绘图操作，包括画布设置、图层管理和对象组合等操作。

2.1 AutoCAD2012画布设置学生应该能够了解AutoCAD2012的画布设置，并了解如何对画布进行调整。

此外，本章还将介绍如何设置图形的坐标系。

2.2 AutoCAD2012的图层管理学生应该能够了解AutoCAD2012的图层管理功能，并能够将对象分组为不同的图层。

此外，学生还应该能够了解如何控制图层的可见性和颜色。

2.3 AutoCAD2012的对象组合本章还将介绍AutoCAD2012的对象组合功能，包括如何将多个对象组合为一个对象。

此外，学生还应该能够了解如何切割和旋转对象等操作。

第三章 AutoCAD2012高级绘图操作本章将介绍AutoCAD2012的高级绘图操作，包括3D绘图和曲线绘图等操作。
