防火涂料施工验收规范

2.3薄型钢结构防火涂料的施工2.3.1薄型钢结构防火涂料的施工应满足下列要求：231.1薄型钢结构防火涂料，宜采用喷涂工艺施工，每遍喷涂厚度不宜超过2.5mm,喷涂压力宜为0.4〜0.6Mpa。

应按产品施工工艺规定的施工间隔进行涂覆；2.3.1.2喷涂后的涂层应完全闭合，轮廓清晰，无流挂、粉化、空鼓、脱落、漏涂和宽度大于0.5mm裂纹等缺陷；231.3施工过程中，操作者应适时检测涂层厚度，直到符合施工组织设计规定的厚度方可停止喷涂；2.3.1.4当设计要求涂层表面平整时，应对最后一遍涂层作抹平处理，确保外表面均匀平整。

2.3.2当薄型钢结构防火涂料需涂面层时，面层的施工应满足下列要求：2.3.2.1当底层厚度符合施工组织设计规定并干燥后，方可施工面层；2.3.2.2面层宜涂覆1〜2次，并应全部覆盖底层。

涂料用量应符合产品使用说明书要求；2.3.2.3面层应颜色均匀，接槎平整，不应有流挂、粉化、空鼓、脱落、裂纹和漏涂等缺陷。

2.4厚型钢结构防火涂料的施工2.4.1厚型钢结构防火涂料宜采用压送式喷涂机喷涂，当气压为0.4〜0.6Mpa时，喷枪口直径宜为6〜10mm。

242配料应严格按使用说明书中的配合比加料或加稀释剂，并使涂料均匀，稠度适宜。

涂料开封后宜在当日使用完。

配好的涂料应在规定时间内用完。

243喷涂施工应分层完成，每层喷涂厚度宜为5〜10m m,并应按产品施工工艺规定的施工间隔进行涂覆，直至达到所需厚度。

喷涂保护方式、喷涂遍数与涂层厚度应根据施工组织设计要求确定。

244施工过程中，操作者应适时检测涂层厚度，直到符合施工组织设计规定的厚度方可停止喷涂。

2.4.5喷涂后的涂层应厚度均匀，无流挂、粉化、空鼓、脱落、漏涂和宽度大于1.0mm的裂纹等缺陷。

2.5防火涂层的返修或返工当防火涂层出现下列情况之一时，应进行返修或返工：2.5.1涂层干燥固化不好，粘结不牢或出现流挂、粉化、空鼓、脱落和漏涂时；2.5.2钢结构的接头、转角处的涂层有明显凹陷时；2.5.3超薄型钢结构防火涂料表面出现明显裂纹时；薄型钢结构防火涂料表面裂纹宽度大于0.5mm时；厚型钢结构防火涂料表面裂纹宽度大于1.0mm 时；2.5.4涂层平均厚度符合施工组织设计规定的厚度要求，但单点涂层厚度小于施工组织设计规定厚度的85%,或单点涂层厚度虽大于施工组织规定厚度的85%,但未达到施工组织设计规定厚度的涂层之连续面积的长度超过1m1）表示很严格，非这样做不可的用词: 正面词米用必须”，反面词米2）表示严格，在正常情况下均应这样做的用词：正面词采用应”，反面词采用不应”或不得”。

建筑防火涂料（板）工程设计;施工与验收规程1 总则1.0.1为了合理地进行建筑防火涂料（板）工程的设计、施工与验收，确保建筑防火涂料（板）工程质量，减小建筑火灾的危险与危害，有效保障人民的生命财产安全，制定本规程。

1.0.2 本规程适用于本市行政区域内新建、改建和扩建的工业与民用建筑工程中钢结构构件、混凝土结构构件以及可燃性基材的防火涂装及防火保护的设计、施工与验收。

本规程不适用于木结构建筑中建筑防火涂料（板）的设计、施工与验收。

1.0.3建筑防火涂料（板）工程的设计、施工与验收，除执行本规程的规定外，尚应符合国家、行业及本市现行相关标准的规定。

2 术语2.0.1建筑防火涂料fire-retardant coating of building施涂于建（构）筑物中的结构构件或可燃性基材表面以提高结构构件的耐火极限或提高可燃性基材燃烧性能等级的材料。

建筑防火涂料包括钢结构防火涂料、混凝土结构防火涂料、饰面型防火涂料、阻燃处理剂。

2.0.2 钢结构防火涂料fire resistive coating for steel structure施涂于建（构）筑物中的钢构件表面，能形成耐火隔热保护层以提高钢结构耐火极限的涂料。

2.0.3膨胀型钢结构防火涂料intumescent fire resistive coating forsteelstructure施涂于建（构）筑物中的钢构件表面，涂层在高温时能够膨胀发泡形成耐火隔热保护层的防火涂料。

2.0.4 非膨胀型钢结构防火涂料non-intumescent fire resistivecoating for steel structure施涂于建（构）筑物中的钢构件表面，涂层在高温时不发生膨胀发泡，其自身成为耐火隔热层的防火涂料。

2.0.5混凝土结构防火涂料fireproof coatings for concrete structure涂覆在石油化工储罐区防火堤等建（构）筑物和公路、铁路、城市交通隧道混凝土表面，能形成耐火隔热保护层以提高其结构耐火极限的涂料。

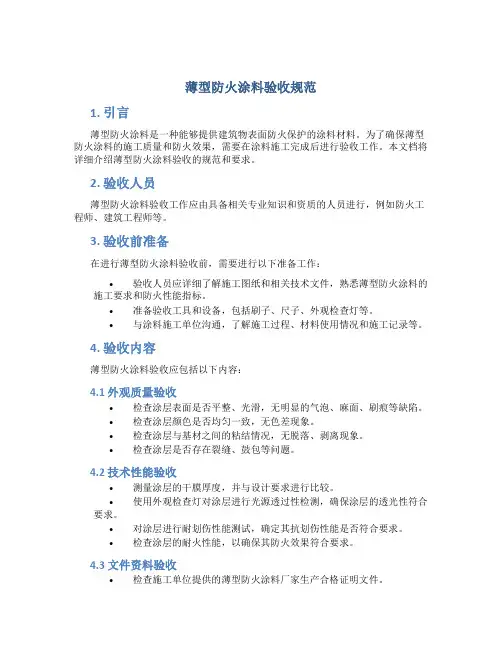

薄型防火涂料验收规范1. 引言薄型防火涂料是一种能够提供建筑物表面防火保护的涂料材料。

为了确保薄型防火涂料的施工质量和防火效果，需要在涂料施工完成后进行验收工作。

本文档将详细介绍薄型防火涂料验收的规范和要求。

2. 验收人员薄型防火涂料验收工作应由具备相关专业知识和资质的人员进行，例如防火工程师、建筑工程师等。

3. 验收前准备在进行薄型防火涂料验收前，需要进行以下准备工作：•验收人员应详细了解施工图纸和相关技术文件，熟悉薄型防火涂料的施工要求和防火性能指标。

•准备验收工具和设备，包括刷子、尺子、外观检查灯等。

•与涂料施工单位沟通，了解施工过程、材料使用情况和施工记录等。

4. 验收内容薄型防火涂料验收应包括以下内容：4.1 外观质量验收•检查涂层表面是否平整、光滑，无明显的气泡、麻面、刷痕等缺陷。

•检查涂层颜色是否均匀一致，无色差现象。

•检查涂层与基材之间的粘结情况，无脱落、剥离现象。

•检查涂层是否存在裂缝、鼓包等问题。

4.2 技术性能验收•测量涂层的干膜厚度，并与设计要求进行比较。

•使用外观检查灯对涂层进行光源透过性检测，确保涂层的透光性符合要求。

•对涂层进行耐划伤性能测试，确定其抗划伤性能是否符合要求。

•检查涂层的耐火性能，以确保其防火效果符合要求。

4.3 文件资料验收•检查施工单位提供的薄型防火涂料厂家生产合格证明文件。

•检查相关防火检测单位出具的涂料防火性能检测报告。

•验收施工单位提供的薄型防火涂料施工记录和质量档案。

5. 验收结果与处理根据薄型防火涂料的验收内容，验收人员应根据实际情况做出以下结果与处理：•合格：涂料的外观质量、技术性能和文件资料均符合要求。

•不合格：涂料的外观质量、技术性能或文件资料未能达到要求，需要进行整改或重新施工。

•验收记录：对每次验收的结果和处理情况进行详细记录，并将其归档保存。

6. 结论薄型防火涂料的验收是确保建筑物防火保护质量的重要环节。

通过本文档所述的薄型防火涂料验收规范和要求，可以有效提高验收工作的准确性和全面性，确保涂料施工质量和防火效果的达到设计要求。

1.目测法：检测涂料品种、颜色胶裂缝等情况。

2.工具检测法：用测厚针或卡尺检测涂层厚度，用0.75-1kg榔头轻击涂层其强度和空鼓现象，用1m直尺检测涂层平直度。

二、钢结构防火涂料验收标准1.涂层厚度应符合设计要求，如厚度低于原订标准，必须大于原订标准的85%，且厚度不足部位的连续面积长度不大于1m，并在5m范围内不再出现类似情况。

2.涂层应完全闭合，不应露底、漏涂。

3.涂层不宜出现裂缝，如有个别裂缝其宽度不应大于1mm。

4.涂层与钢基材之间和各涂层之间应粘结牢固，无空鼓、脱皮和松散等情况。

5.涂层表面应无乳突，有外观要求的部位，母线不直度和失园度充许偏差不应大于8mm。

钢结构防火涂料验收总结1.在施工现场可以对钢结构防火涂料进行的检验项目包括：在容器中的状态、外观与颜色、初期干燥抗裂性、涂层厚度。

2.耐火性能是钢结构防火涂料最为重要的技术性能，涂层厚度是在施工现场快速检测钢结构防火涂料施工质量的关键性能指标。

3.施工时钢结构防火涂料的实际喷涂厚度不能进行换算，必须根据耐火极限的检测数据确定。

4.在施工现场进行质量检测时，涂层厚度是否满足设计要求应以该批次钢结构防火涂料耐火极限的检测数据为依据。

5.在施工现场进行涂层厚度检测时，应以单个构件所有测点的平均值作为该构件的涂层厚度。

涂层厚度是否符合设计要求的判定依据是：涂层厚度应满足涂料检验报告的厚度要求，且该检验报告的耐火极限应不低于被涂构件的设计耐火极限。

6.厚型和薄型钢结构防火涂料可以考虑试验室技术条件与施工现场的差异，并取85%的保证率进行涂层厚度计算。

而超薄型钢结构防火涂料的计算是否可以取85%的保证率进行涂层厚度计算，还需要大量的试验论证，才能得出科学的结论。

钢结构防火涂料施工技术及验收标准钢结构在建筑、桥梁和其他工程中广泛应用，为确保其安全性和耐火性能，施工过程中的防火涂料应该得到严格的控制和验收。

本文将介绍钢结构防火涂料施工技术及验收标准，帮助相关从业人员提高施工质量和安全水平。

一、防火涂料施工技术防火涂料施工技术对保证钢结构的耐火性能至关重要。

下面将从涂料选择、预处理、施工方法等方面介绍防火涂料的施工技术。

1. 涂料选择在选择防火涂料时，应根据建筑物的设计要求和耐火时间来进行选择。

常见的防火涂料种类包括无机涂料、有机涂料和复合涂料等。

无机涂料具有耐高温和良好的防火性能，然而其施工成本相对较高；有机涂料则具有较低的施工成本和良好的装饰效果。

根据具体情况进行合理选择。

2. 预处理钢结构表面准备是施工阶段中的重要步骤。

在进行防火涂料施工前，必须对钢结构表面进行清洁和预处理工作。

清洁可采用喷砂或刷洗的方式，确保表面光洁、无污染物和金属氧化物。

然后，使用除锈剂除去锈迹，并涂刷底漆以增强涂料附着力。

3. 施工方法防火涂料施工方法一般包括喷涂、刷涂和浸涂等。

不同的方法适用于不同的施工场合。

喷涂是最常用的施工方法之一，可以快速均匀地涂布在钢结构表面。

刷涂适用于较小面积和复杂形状的部位。

浸涂适用于某些特殊情况下，例如需要加固的结构。

二、验收标准钢结构防火涂料施工完成后，应进行严格的验收以确保涂层的质量和耐火性能。

下面将介绍钢结构防火涂料的验收标准。

1. 外观验收首先要对涂料的外观进行检查。

涂料应无明显剥落、裂纹和气泡等现象。

涂层的颜色应与设计要求相符合，无显著色差。

若发现问题，应及时进行修复或重涂。

2. 厚度测量涂层厚度是评估涂料性能的关键指标之一。

应使用厚度仪进行测量，并与设计要求的涂层厚度进行比较。

如果涂层厚度不符合要求，应采取措施进行修复或重涂。

3. 耐火性能测试最后，应对涂层的耐火性能进行测试。

根据设计要求和耐火时间，进行燃烧试验或火焰穿透试验。

测试结果应满足建筑物的防火安全要求。

防火涂料消防验收的标准
防火涂料消防验收的标准是指对建筑物使用的防火涂料进行消
防验收时，所需遵守的相关标准和规定。

具体标准包括以下几个方面： 1. 防火性能要求：防火涂料的防火性能应符合国家标准或相关行业标准，如GB8624-2012《建筑材料燃烧性能分级方法》等。

2. 防火涂料类型：根据建筑物的使用要求和防火等级，选择符合要求的防火涂料类型，如钢结构防火涂料、木材防火涂料等。

3. 涂料施工要求：防火涂料施工应符合国家标准或相关行业标准，如GB50208-2015《建筑涂料工程施工质量验收规范》等。

4. 消防设施要求：检查建筑物内的消防设施是否符合国家标准或相关行业标准，如GB50016-2014《建筑设计防火规范》等。

5. 环保要求：防火涂料应符合国家标准或相关行业标准的环保要求，如GB18582-2008《室内装饰装修材料人造板及其制品中甲醛释放限量》等。

总之，防火涂料消防验收的标准是为了确保建筑物的防火安全性能，减少火灾的发生和损失，对建筑物的防火涂料进行规范、科学、严谨的验收和管理，是非常必要和重要的。

- 1 -。

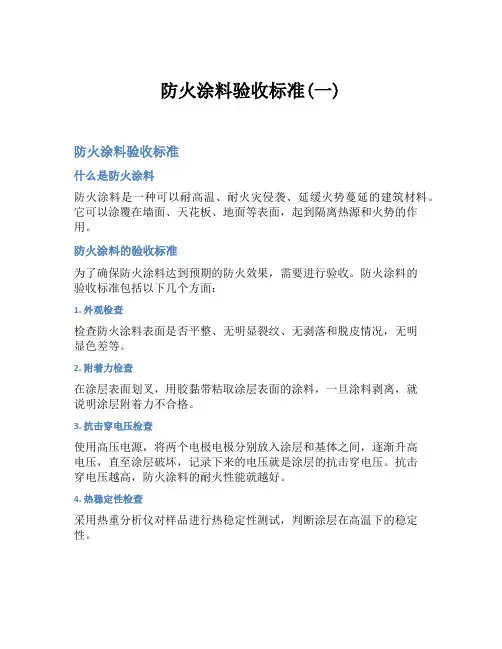

防火涂料验收标准(一)防火涂料验收标准什么是防火涂料防火涂料是一种可以耐高温、耐火灾侵袭、延缓火势蔓延的建筑材料。

它可以涂覆在墙面、天花板、地面等表面，起到隔离热源和火势的作用。

防火涂料的验收标准为了确保防火涂料达到预期的防火效果，需要进行验收。

防火涂料的验收标准包括以下几个方面：1. 外观检查检查防火涂料表面是否平整、无明显裂纹、无剥落和脱皮情况，无明显色差等。

2. 附着力检查在涂层表面划叉，用胶黏带粘取涂层表面的涂料，一旦涂料剥离，就说明涂层附着力不合格。

3. 抗击穿电压检查使用高压电源，将两个电极电极分别放入涂层和基体之间，逐渐升高电压，直至涂层破坏，记录下来的电压就是涂层的抗击穿电压。

抗击穿电压越高，防火涂料的耐火性能就越好。

4. 热稳定性检查采用热重分析仪对样品进行热稳定性测试，判断涂层在高温下的稳定性。

5. 防火性能检查使用火源将涂层表面加热，观察涂层发生着火情况时的燃烧程度，防火涂料的好坏就取决于其延缓燃烧时间。

验收结果判定标准验收结果按照以下标准进行判断：•合格：满足以上所有验收标准•基本合格：在以上标准中，存在不合格项但不影响使用•不合格：存在一项或多项严重不合格注意事项进行防火涂料验收前，需严格遵守验收标准并选定具有资质的单位进行检测。

同时，在使用防火涂料时需要按照产品说明书进行正确施工。

防火涂料的应用范围防火涂料适用于建筑、交通、通信等领域，在以下场所广泛应用：•高层建筑的外墙、室内隔墙和天花板、防火门等处•地铁、隧道、火车站等高人流密集的场所•电信、电力、石油、化工、船舶等行业中易发生火灾的场所防火涂料的分类防火涂料可按照防火时的特殊要求和特性分为如下几种类别：•磷酸盐防火涂料：采用磷酸盐为主要无机制防火凝胶，可被吸附到基底表面，能够抵御火灾侵蚀，发生延迟和增强效果。

•水性无机防火涂料：具有优异的防火效果，不含有机有毒物质和溶剂，使用中无毒，无污染，适合室内隔离防火。

•有机硅防火涂料：采用有机硅化合物为主要无机防火凝胶，能阻隔热和火焰，发生延迟和增强效果。

钢结构防火涂料验收钢结构防火涂料是应用于钢结构上的一种防火涂料，用于提高钢结构的防火性能，防止钢结构在火灾中过早失去承载能力。

为了确保钢结构防火涂料的质量，进行防火涂料验收是必不可少的。

本文将介绍钢结构防火涂料验收的相关内容。

一、验收准备1. 制定验收方案：根据钢结构防火涂料的规范和要求，制定详细的验收方案，明确验收的内容和要求。

2. 确定验收标准和规范：参考相关的国家标准和规范，确定钢结构防火涂料的验收标准和规范。

3. 准备验收人员和工具：确定进行防火涂料验收的人员，并提供必要的测量工具和设备。

二、验收内容1. 防火涂料材料的验收1.1 防火涂料基材：按照设计要求和生产厂家提供的资料，检查防火涂料材料的基材类型、厚度、密度、强度等参数是否符合要求。

1.2 防火涂料防火层厚度：使用测量工具，测量防火涂料的防火层厚度，根据设计要求进行比对。

1.3 防火涂料附着力：采用适当的方法测试防火涂料与钢结构之间的附着力，确保其达到要求。

1.4 防火涂料耐候性：了解防火涂料的耐候性能，检查防火涂料是否存在脱落、龟裂、褪色等现象。

2. 防火涂料施工质量的验收2.1 涂装前准备：检查钢结构表面的清洁度和处理，包括除锈、除尘、除油等，确保防火涂料施工的基础条件符合要求。

2.2 涂装工艺：对防火涂料施工的工艺进行检查，包括涂装方法、涂装顺序、涂装厚度控制等。

2.3 涂装质量：检查涂装工艺中的每一道工序，包括底涂、中涂、面涂等，确保涂层的均匀、致密、无气泡、无裂纹等问题。

2.4 涂装环境：检查施工环境的温度、湿度等因素，防止施工过程中存在不利于防火涂料干燥和固化的因素。

三、验收记录与报告1. 验收记录：对进行的每一项验收内容进行记录，包括验收时间、地点、人员、方法、结果等。

2. 验收报告：根据验收记录，编写防火涂料的验收报告，明确防火涂料的质量是否合格，以及存在的问题和建议改进的措施。

四、验收结果和措施1. 合格验收：如果验收结果符合防火涂料的要求和标准，应及时报告相关单位，确保钢结构的防火涂料质量合格。

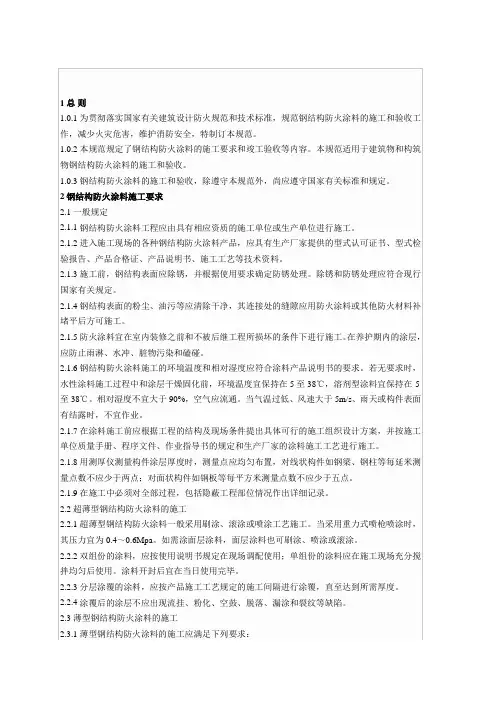

钢结构防火涂料工程施工验收规范（DB29—134—2005）1 总则1.1 为贯彻落实国家有关建筑设计防火规范和技术标准，规范钢结构防火涂料的施工和验收工作，减少火灾危害，维护消防安全，特制订本规范。

1.2 本规范规定了钢结构防火涂料的施工要求和竣工验收等内容。

本规范适用于建筑物和构筑物钢结构防火涂料的施工和验收。

1.3 钢结构防火涂料的施工和验收，除遵守本规范外，尚应遵守国家有关标准和规定。

2 钢结构防火涂料施工要求2.1 一般规定2.1.1 钢结构防火涂料工程应由具有相应资质的施工单位或生产单位进行施工。

2.1.2 进入施工现场的各种钢结构防火涂料产品，应具有生产厂家提供的型式认可证书、型式检验报告、产品合格证、产品说明书、施工工艺等技术资料。

2.1.3 施工前，钢结构表面应除锈，并根据使用要求确定防锈处理。

除锈和防锈处理应符合现行国家有关规定。

2.1.4 钢结构表面的粉尘、油污等应清除干净，其连接处的缝隙应用防火涂料或其他防火材料补堵平后方可施工。

2.1.5 防火涂料宜在室内装修之前和不被后继工程所损坏的条件下进行施工。

在养护期内的涂层，应防止雨淋、水冲、脏物污染和磕碰。

2.1.6 钢结构防火涂料施工的环境温度和相对湿度应符合涂料产品说明书的要求。

若无要求时，水性涂料施工过程中和涂层干燥固化前，环境温度宜保持在5至38℃，溶剂型涂料宜保持在-5至38℃。

相对湿度不宜大于90%，空气应流通。

当气温过低、风速大于5m/s、雨天或构件表面有结露时，不宜作业。

2.1.7 在涂料施工前应根据工程的结构及现场条件提出具体可行的施工组织设计方案，并按施工单位质量手册、程序文件、作业指导书的规定和生产厂家的涂料施工工艺进行施工。

2.1.8 用测厚仪测量构件涂层厚度时，测量点应均匀布置，对线状构件如钢梁、钢柱等每延米测量点数不应少于两点；对面状构件如钢板等每平方米测量点数不应少于五点。

2.1.9 在施工中必须对全部过程，包括隐蔽工程部位情况作出详细记录。
