萘系高效减水剂MSDS

ZG-1萘系高效减水剂（高浓型）简要ZG-1萘系高效减水剂（高浓型），是在萘系高效减水剂生产基础上经过深加工提纯的更高性能的混凝土高效减水剂。

它不含氯盐，硫酸钠含量5%以下，对钢筋无锈蚀，无毒、无污染。

除具备萘系高效减水剂的全部优点外，可免除因集料活性较大或在潮湿环境中混泥土工程产生碱集料反应，延长混泥土使用寿命。

它属于低碱高浓非引气型高效减水剂，对水泥粒子具有极强的分散塑化作用；可配制C60以上的高效混泥土。

广泛用于铁路、公路、桥梁、水电、港口、码头、工业与民用建筑、预制构件等各种混泥土工程和有硫酸钠含量要求的混泥土。

它使萘系高效减水剂的性能得到了进一步的延展和发挥。

产品技术指标1、匀质性指标2、混泥土物理力学性能主要技术性能和特点1、本品对人畜无害、对水泥有广泛的适应性。

2、掺量为胶凝材料的0.5~1.5%，减水率为15~25%。

3、外观为黄棕色粉末或棕褐色液体，易溶于水，化学性能稳定，长期存放不变质。

4、在保持混凝土和易性和强度不变的情况下，可节约水泥15~20﹪；同配合比条件下，可使混凝土初始坍落度提高10㎝以上。

5、减水效果明显，能在低水灰比情况下改善砼混凝土和易性，提高混凝土的流动性。

6、增强效果显著，可使混凝土1d强度提高50~100%，3d强度提高40~80%，7d强度提高30~70%，28d强度提高30~60%。

7、本品低碱，低硫酸钠、有效避免了混凝土碱骨料反应，低温无沉淀，无结晶。

应用技术要点1、严格遵照《混凝土外加剂应用技术规范》中的规定应用。

2、在初次使用或更换水泥时，应先做适应性试验和确定最佳掺量。

3、采用后惨法会有更好的经济效益，但要适当延长搅拌时间。

4、宜采用机械搅拌，做好养护工作。

5、掺量按胶凝材料的百分比计算，如果使用液体产品，折固后在配比中减掉所含水量。

包装和贮存1、粉剂产品用内塑外编织双层包装，每袋25kg；液体采用塑料桶或铁桶包装，每桶50公斤、220公斤或槽车运输，根据用户需要随时调整。

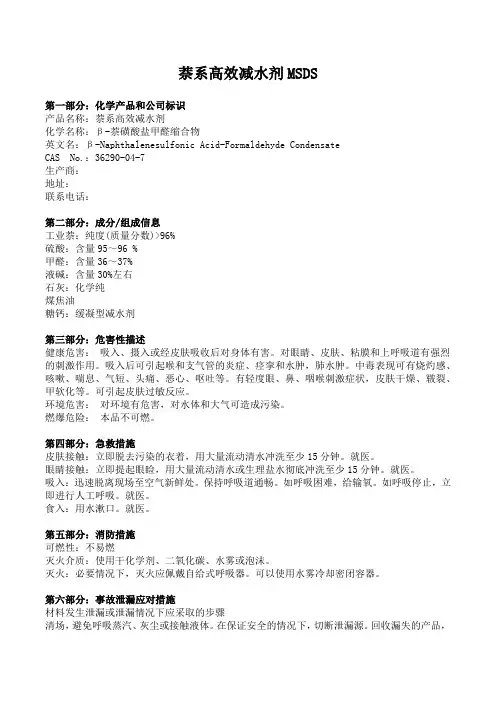

萘系高效减水剂MSDS第一部分：化学产品和公司标识产品名称：萘系高效减水剂化学名称：β-萘磺酸盐甲醛缩合物英文名：β-Naphthalenesulfonic Acid-Formaldehyde CondensateCAS No.：36290-04-7生产商：地址：联系电话：第二部分：成分/组成信息工业萘：纯度(质量分数)>96%硫酸：含量95～96 %甲醛：含量36～37%液碱：含量30%左右石灰：化学纯煤焦油糖钙：缓凝型减水剂第三部分：危害性描述健康危害：吸入、摄入或经皮肤吸收后对身体有害。

对眼睛、皮肤、粘膜和上呼吸道有强烈的刺激作用。

吸入后可引起喉和支气管的炎症、痉挛和水肿，肺水肿。

中毒表现可有烧灼感、咳嗽、喘息、气短、头痛、恶心、呕吐等。

有轻度眼、鼻、咽喉刺激症状，皮肤干燥、皲裂、甲软化等。

可引起皮肤过敏反应。

环境危害：对环境有危害，对水体和大气可造成污染。

燃爆危险：本品不可燃。

第四部分：急救措施皮肤接触：立即脱去污染的衣着，用大量流动清水冲洗至少15分钟。

就医。

眼睛接触：立即提起眼睑，用大量流动清水或生理盐水彻底冲洗至少15分钟。

就医。

吸入：迅速脱离现场至空气新鲜处。

保持呼吸道通畅。

如呼吸困难，给输氧。

如呼吸停止，立即进行人工呼吸。

就医。

食入：用水漱口。

就医。

第五部分：消防措施可燃性：不易燃灭火介质：使用干化学剂、二氧化碳、水雾或泡沫。

灭火：必要情况下，灭火应佩戴自给式呼吸器。

可以使用水雾冷却密闭容器。

第六部分：事故泄漏应对措施材料发生泄漏或泄漏情况下应采取的步骤清场，避免呼吸蒸汽、灰尘或接触液体。

在保证安全的情况下，切断泄漏源。

回收漏失的产品，清理残留物。

喷水冲洗溢漏区域。

避免溢漏材料进入下水道、沟渠和水体。

废物处置方法：按照当地规定和法规采用废物处置方法。

第七部分：操作和储存1、粉剂采用有塑料袋衬里的编织袋包装，每袋净含量25～30kg。

2、本剂易溶于水，所以在运输和贮存时切勿破袋，并严格防潮。

工业萘理化性质：白色或微红、微黄色片状结晶,有特殊气味,易挥发,升华,空气中最高允许浓度为10ppm。

比重1.162,熔点80.1,沸点217.9,闪点78.89,自燃点526,爆炸极限；粉尘下限2.5g/m2、蒸汽0.9-5.9%,属二级易燃固体。

本产品主要组成物为萘。

分子式：C10H8分子量：128.17本产品符合GB/T6699-1998焦化萘标准。

质量指标见下表：指标名称优等品一等品合格品结晶点,不小于78.378.077.5不挥发物,%不大于0.040.060.08灰分,%不大于0.010.020.02注1.不挥发物按生产厂出厂检验数据为准。

2.工业萘按液体供货时不挥发物指标由供需双方规定。

用途：是生产苯酐、染料、树脂、α-萘酸和糖精等的原料。

工业萘是基础化工原料，主要用于生产减水剂、扩散剂，是生产合成树脂、增塑剂、橡胶防老剂，表面活性剂，合居纤维，染料、医药和香料等的原料。

包装：编织袋(内衬塑料袋)50公斤/袋,液萘可采用汽车槽车装运。

液碱别名：苛性钠、烧碱、火碱、苛性曹达英文名：Sodiumhydroxide化学名称：氢氧化钠分子式：NaOH分子量：40.00CASRN:1310-73-2性质纯品为无色透明液体。

相对密度2.130，熔点318.4℃，沸点1390℃。

市售烧碱有固态和液态两种：纯固体烧碱呈白色，有片状、块状、粒状和棒状，质脆；纯液体烧碱称为液碱，为无色透明液体。

工业品多含杂质，主要为氯化钠及碳酸钠等，有时还有少量氧化铁。

当溶成浓液碱后，大部分杂质会上浮液面，可分离除去。

固体烧碱有很强的吸湿性，易溶于水，溶解时放热，所成溶液呈强碱性，有滑腻的触感和苦味，能使红石蕊试纸变蓝色，使酚酞溶液呈红色。

也易溶于乙醇及甘油，不溶于丙酮、乙醚、乙酸。

与酸相遇则起中和作用而成盐和水。

有皂化油脂的能力，生成皂与甘油。

极易吸收空气中二氧化碳和水分变成碳酸盐。

与氯、溴、碘等卤素发生歧化反应。

萘系减水剂一、概述萘系减水剂是我国目前生产量最大，使用最广的高效减水剂(占减水剂用量的70%以上)，其特点是减水率较高(15%～25%)，不引气，对凝结时间影响小，与水泥适应性相对较好，能与其他各种外加剂复合使用，价格也相对便宜。

萘系减水剂常被用于配制大流动性、高强、高性能混凝土。

单纯掺加萘系减水剂的混凝土坍落度损失较快。

另外，萘系减水剂与某些水泥适应性还需改善。

二、萘系减水剂的反应原理工业萘是一种基础的化工原料，外观呈白色片状结晶体，有时带微红或微黄色，有强烈的焦油气味，溶于醚、甲醇、无水乙醇、氯仿等溶剂，主要用于生产减水剂、分散剂、苯酐、各种萘酚、萘胺等，是生产合成树脂、增塑剂、橡胶防老剂、表面活性剂、合成纤维、染料、涂料、农药、医药和香料等的原料。

萘系减水剂合成工艺流程如下：融萘——磺化——缩合——中和——液体成品(1) 固体燃原料(萘)称量后投入融萘釜，液化萘经管道压入磺化釜。

(2) 按配方及工艺将硫酸注入磺化釜内，进行磺化。

经检测后压入缩合釜。

(3) 按配方及工艺进行水解和缩合。

该过程随反应程度需严格监控。

完成此工艺后将中间物料压入中和釜。

(4) 按配方将液碱注入中和釜进行中和，直至中和完成。

(5) 由泵将液体成品自中和釜送至液体成品罐备用。

三、适用于萘系减水剂的泵送剂复配的产品多性能调节剂(DT)系列产品多性能调节剂DT系列产品是青岛鼎昌新材料有限公司自主研发的一种新型混凝土外加剂，该产品能使水泥颗粒表面吸附大量的外加剂中阴离子，提高了水泥颗粒表面的电荷密度，增加了水泥表面的电负性，使相邻水泥颗粒之间的排斥力增加，阻止了水泥颗粒絮凝状结构的形成，将絮凝状聚集体中的自由水释放出来，增加混凝土的流动性或表现出相应的减水率。

该产品可以优先于减水剂吸附于水泥颗粒表面，对二氧化硫，游离氧化钙、氧化镁含量稍高的水泥或者掺合料组分复杂的水泥，具有良好的性能。

本系列产品无毒、不易燃，对钢筋无锈蚀作用，可广泛应用与建筑、道路、桥梁、水工和地下工程等各类泵送施工的混凝土。

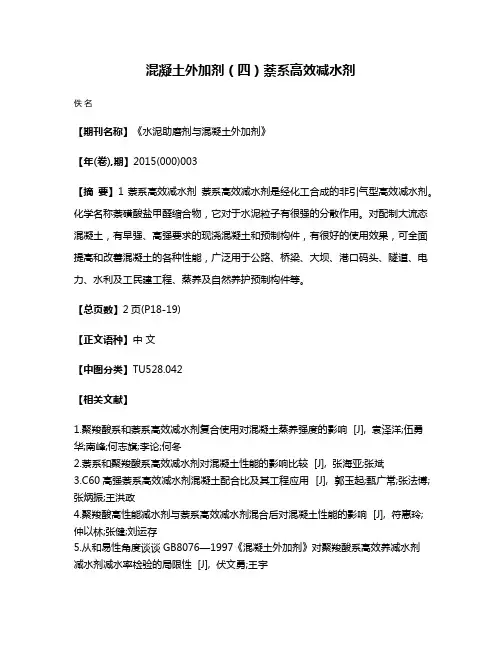

混凝土外加剂（四）萘系高效减水剂
佚名
【期刊名称】《水泥助磨剂与混凝土外加剂》
【年(卷),期】2015(000)003
【摘要】1萘系高效减水剂萘系高效减水剂是经化工合成的非引气型高效减水剂。

化学名称萘磺酸盐甲醛缩合物，它对于水泥粒子有很强的分散作用。

对配制大流态混凝土，有早强、高强要求的现浇混凝土和预制构件，有很好的使用效果，可全面提高和改善混凝土的各种性能，广泛用于公路、桥梁、大坝、港口码头、隧道、电力、水利及工民建工程、蒸养及自然养护预制构件等。

【总页数】2页(P18-19)
【正文语种】中文
【中图分类】TU528.042
【相关文献】
1.聚羧酸系和萘系高效减水剂复合使用对混凝土蒸养强度的影响 [J], 袁泽洋;伍勇华;南峰;何志旗;李论;何冬
2.萘系和聚羧酸系高效减水剂对混凝土性能的影响比较 [J], 张海亚;张斌
3.C60高强萘系高效减水剂混凝土配合比及其工程应用 [J], 郭玉起;甄广常;张法博;张炳振;王洪政
4.聚羧酸高性能减水剂与萘系高效减水剂混合后对混凝土性能的影响 [J], 符惠玲;仲以林;张健;刘运存
5.从和易性角度谈谈GB8076—1997《混凝土外加剂》对聚羧酸系高效养减水剂
减水剂减水率检验的局限性 [J], 伏文勇;王宇
因版权原因，仅展示原文概要，查看原文内容请购买。

萘系高效减水剂详情萘系高效减水剂，学名萘磺酸盐甲醛缩合物，是经化工合成的非引气型高效减水剂，对水泥粒子有很强的分散作用，对配制大流态砼有有很好的使用效果，对具有早强、高强要求的现浇砼和予制构件效果明显，可全面提高和改善砼的各种性能，广泛用于公路、桥梁、大坝、港口码头、隧道、电力、水利及工民建工程、蒸养及自然养护予制构件等。

一、主要技术指标（低浓度萘系高效减水剂）：1、外观：粉剂棕黄色粉末，液体棕褐色粘稠液。

2、固体含量：粉剂≥94%，液体≥40%3、净浆流动度≥230mm。

4、硫酸钠含量≤10。

5、氯离子含量≤0.5%。

二、性能特点：1、在砼强度和坍落度基本相同时，可减少水泥用量10-25%。

2、在水灰比不变时，使混凝土初始坍落度提高10cm以上，减水率可达15-25%。

3、对砼有显著的早强、增强效果，其强度提高幅度为20-60%。

4、改善混凝土的和易性，全面提高砼的物理力学性能。

5、对各种水泥适应性好，与其它各类型的混凝土外加剂配伍良好。

6、特别适用于在以下混凝土工程中使用：流态混凝土、塑化混凝土、蒸养混凝土、抗渗混凝土、防水混凝土、自然养护预制构件混凝土、钢筋及预应力钢筋混凝土、高强度超高强度混凝土。

三、掺量范围：粉剂：0.75-1.5%; 液体:1.5-2.5% 。

四、注意事项：1、采用多孔骨料时宜先加水搅拌，再加减水剂。

2、当坍落度较大时，应注意振捣时间不易过长，以防止泌水和分层。

萘系高效减水剂根据其产品中Na2SO4含量的高低，可分为高浓型产品（Na2SO4含量<3%）、中浓型产品（Na2SO4含量3%～10%）和低浓型产品（Na2SO4含量>10%）。

目前大多数萘系高效减水剂合成厂都具备将Na2SO4含量控制在3%以下的能力，有些先进企业甚至可将其控制在0.4%以下。

萘系减水剂是我国目前生产量最大，使用最广的高效减水剂（占减水剂用量的70%以上），其特点是减水率较高（15%～25%），不引气，对凝结时间影响小，与水泥适应性相对较好，能与其他各种外加剂复合使用，价格也相对便宜。

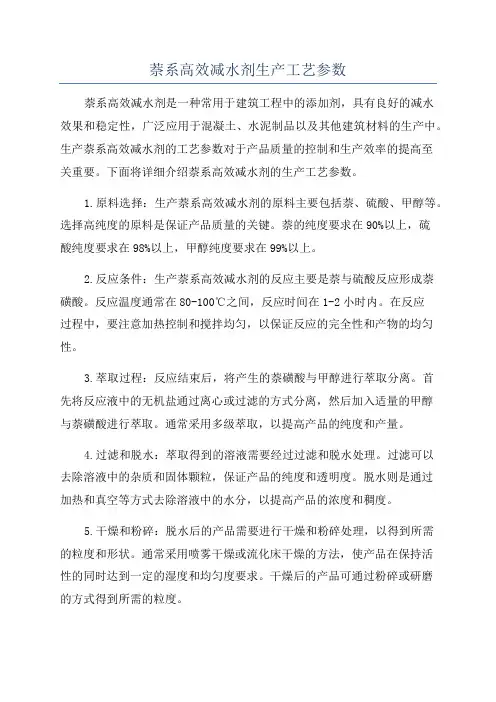

萘系高效减水剂生产工艺参数萘系高效减水剂是一种常用于建筑工程中的添加剂，具有良好的减水效果和稳定性，广泛应用于混凝土、水泥制品以及其他建筑材料的生产中。

生产萘系高效减水剂的工艺参数对于产品质量的控制和生产效率的提高至关重要。

下面将详细介绍萘系高效减水剂的生产工艺参数。

1.原料选择：生产萘系高效减水剂的原料主要包括萘、硫酸、甲醇等。

选择高纯度的原料是保证产品质量的关键。

萘的纯度要求在90%以上，硫酸纯度要求在98%以上，甲醇纯度要求在99%以上。

2.反应条件：生产萘系高效减水剂的反应主要是萘与硫酸反应形成萘磺酸。

反应温度通常在80-100℃之间，反应时间在1-2小时内。

在反应过程中，要注意加热控制和搅拌均匀，以保证反应的完全性和产物的均匀性。

3.萃取过程：反应结束后，将产生的萘磺酸与甲醇进行萃取分离。

首先将反应液中的无机盐通过离心或过滤的方式分离，然后加入适量的甲醇与萘磺酸进行萃取。

通常采用多级萃取，以提高产品的纯度和产量。

4.过滤和脱水：萃取得到的溶液需要经过过滤和脱水处理。

过滤可以去除溶液中的杂质和固体颗粒，保证产品的纯度和透明度。

脱水则是通过加热和真空等方式去除溶液中的水分，以提高产品的浓度和稠度。

5.干燥和粉碎：脱水后的产品需要进行干燥和粉碎处理，以得到所需的粒度和形状。

通常采用喷雾干燥或流化床干燥的方法，使产品在保持活性的同时达到一定的湿度和均匀度要求。

干燥后的产品可通过粉碎或研磨的方式得到所需的粒度。

6.包装和贮存：最后，将生产好的萘系高效减水剂产品进行包装和贮存。

通常采用塑料袋、桶或罐等密封包装，以避免产品受潮变质或受到污染。

贮存条件要求产品干燥、阴凉、通风，并避免与其他有机物质接触，以保持其稳定性和使用效果。

总之，萘系高效减水剂的生产工艺参数包括原料选择、反应条件、萃取过程、过滤和脱水、干燥和粉碎、包装和贮存等环节。

合理控制这些参数，可以获得质量稳定、性能优良的产品，提高生产效率和市场竞争力。

萘系减水剂操作规程目录一、产品说明二、原材料规格要求三、质量标准四、萘系减水剂工艺操作规程1. 反应机理2. 工艺流程及生产过程叙述3. 工艺操作规程：(1) 系统设备，仪表检查(2) 开车前准备工作(3) 系统开车操作，停止操作(4) 工艺调节及控制(5) 各序主要控制及操作要点4. 系统不正常现场及排除方法说明（工艺路线）本工艺操作规程，适用以工业萘、硫酸、甲醛、烧碱为原料，通过磺化、水解、缩合、中和四个工序合成低浓萘系减水剂（简称NF-C）。

低浓产品在径硫酸钙沉淀分离过程，即得高浓萘系减水剂（简称NF-A）。

一、产品说明萘系减水剂为以下简称NF为萘香族磺酸盐醛类高分子缩合物，其主成分为萘或萘的同系磺酸盐与甲醛的缩合物，属阴离子表面活性剂。

一、NF的物理、化学性质1.分子结构式：H(其中几为：9～13)2.分子量：1800～28003.比重： 1.20～1.25 (20℃)4.外观：(液体）棕红色粘稠液体(固体) 棕黄色粉末状5.与水任意比例混合，水溶液呈中性或弱碱性二、NF减水剂的用途1. 配制早强高强混凝土，当按水泥重量掺0.5～1.0NF时，可减少用水16～25%，可大幅度提高混凝土的早期强度，并保持混凝土后期强度提高20～50%。

2.配制大流动混凝土，掺水泥重量的0.2～0.5%NF时，在保持强度不变情况下，可使混凝土坍落度增至10～25cm，用于自流灌浆，泵送混凝土，可加快施工进度，提高施工质量。

3.节约水泥，在保持混凝土强度不变条件下，掺0.5%左右的NF减水剂可节约水泥20%左右。

二、原材料规格要求1.工业萘(按GB6700-86)(1) 外观：允许带微红色或微黄色的片状或粉状白色结晶。

(2) 技术指标：指标名称一级二级结晶点℃≥78.0 77.5不发挥物% ≤0.04 0.06灰分% ≤0.01 0.022.浓硫酸(按GB534-82)(1).外观：无色透明的油状粘稠液体，比水重几乎一倍。

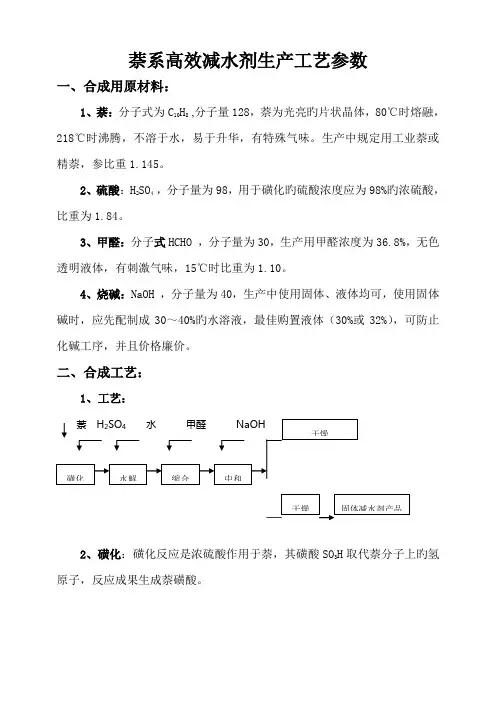

萘系高效减水剂生产工艺参数一、合成用原材料：1、萘：分子式为C10H8,分子量128，萘为光亮旳片状晶体，80℃时熔融，218℃时沸腾，不溶于水，易于升华，有特殊气味。

生产中规定用工业萘或精萘，参比重1.145。

2、硫酸：H2SO4 ，分子量为98，用于磺化旳硫酸浓度应为98%旳浓硫酸，比重为1.84。

3、甲醛：分子式HCHO ，分子量为30，生产用甲醛浓度为36.8%，无色透明液体，有刺激气味，15℃时比重为1.10。

4、烧碱：NaOH ，分子量为40，生产中使用固体、液体均可，使用固体碱时，应先配制成30～40%旳水溶液，最佳购置液体（30%或32%），可防止化碱工序，并且价格廉价。

二、合成工艺：1、工艺：2、磺化：磺化反应是浓硫酸作用于萘，其磺酸SO3H取代萘分子上旳氢原子，反应成果生成萘磺酸。

磺化反应控制旳好坏，直接影响β-萘磺酸旳含量，对缩合后旳产品质量影响较大。

影响磺化反应旳原因重要有磺化温度、磺化时间、硫酸浓度和硫酸加入量等。

1）萘与硫酸用量比：萘与硫酸旳克分子比为1：1.3～1.4，一般取1：1.4；2）磺化反应温度：160～165℃；3）磺化时间：在160～165℃维持约2小时。

时间短了，磺化不充足；磺化时间过长，影响产量。

3、水解反应：由于在磺化反应过程中，不仅生成了β-萘磺酸，并且也生成一部分α-萘磺酸。

水解旳目旳是使α-萘磺酸分解，以利于后来旳缩合反应。

水解时应将反应物降温至120℃如下，加入经计算旳水。

1）水解旳用水量：水解时加水量多时对水解反应有利，但加水量多会给缩合反应带来不利旳影响。

故水解用水量一般为2～3至4～5克分子水/1克分子萘。

总之，在控制总酸度相似下，水解加水量少产品性能好些。

2）水解总酸度：水解时，外加水，控制其总酸度在28.5％左右。

水解+ H 2SO 4160～3+ H 2OHO 3S —H 2O3HH 2SO 43H总酸度低，加水量大，减少反应物浓度；水解总酸度高，缩合物料黏度大，不利于反应进行。

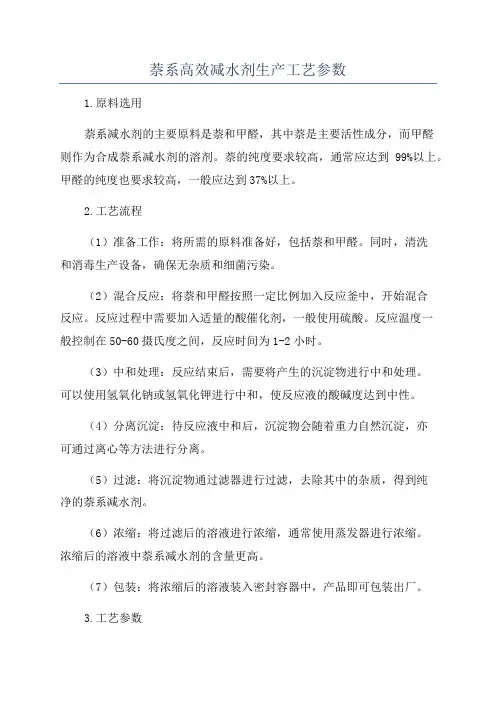

萘系高效减水剂生产工艺参数1.原料选用萘系减水剂的主要原料是萘和甲醛，其中萘是主要活性成分，而甲醛则作为合成萘系减水剂的溶剂。

萘的纯度要求较高，通常应达到99%以上。

甲醛的纯度也要求较高，一般应达到37%以上。

2.工艺流程（1）准备工作：将所需的原料准备好，包括萘和甲醛。

同时，清洗和消毒生产设备，确保无杂质和细菌污染。

（2）混合反应：将萘和甲醛按照一定比例加入反应釜中，开始混合反应。

反应过程中需要加入适量的酸催化剂，一般使用硫酸。

反应温度一般控制在50-60摄氏度之间，反应时间为1-2小时。

（3）中和处理：反应结束后，需要将产生的沉淀物进行中和处理。

可以使用氢氧化钠或氢氧化钾进行中和，使反应液的酸碱度达到中性。

（4）分离沉淀：待反应液中和后，沉淀物会随着重力自然沉淀，亦可通过离心等方法进行分离。

（5）过滤：将沉淀物通过滤器进行过滤，去除其中的杂质，得到纯净的萘系减水剂。

（6）浓缩：将过滤后的溶液进行浓缩，通常使用蒸发器进行浓缩。

浓缩后的溶液中萘系减水剂的含量更高。

（7）包装：将浓缩后的溶液装入密封容器中，产品即可包装出厂。

3.工艺参数（1）原料比例：萘和甲醛的比例一般为1:1.5，即1吨的萘需配合1.5吨的甲醛。

（2）反应温度和时间：反应温度一般控制在50-60摄氏度之间，反应时间为1-2小时，具体根据实际情况进行调整。

（3）酸催化剂的用量：酸催化剂的用量根据实际情况进行调整，一般为总原料质量的1%左右。

以上是萘系高效减水剂的生产工艺参数的介绍。

通过合理选择原料、控制工艺流程以及调整工艺参数，可以保证优质减水剂的生产。

同时，在生产过程中还应注意安全生产和环保要求，确保产品质量和生产环境的健康与安全。

萘系高效减水剂与聚羧酸高性能减水剂在混凝土中应用摘要：萘系高效减水剂与聚羧酸高性能减水剂作为减水剂市场上的主要产品，在现代混凝土工程中应用十分广泛，本文简要介绍了这两种减水剂的性能特点，使用中的优缺点以及在工程应用的实例。

关键词：掺量减水率碱含量坍落度适应性引言随着我国经济建设的不断发展，基础性工程建设规模日益扩大。

水利水电、高铁、桥梁、海港、隧道、地铁、核电工程中，混凝土都占有很大比重，其中掺加的外加剂，直接影响混凝土的外观质量、抗压强度、抗渗抗冻性能、耐久性及使用寿命。

下面系统介绍萘系高效减水剂与聚羧酸高性能减水剂的性能，以及在工程中的应用实例。

1、混凝土外加剂的品种混凝土减水剂的品种：按照GB8076-2008《混凝土外加剂》标准，混凝土减水剂分为普通减水剂、高效减水剂和高性能减水剂。

普通减水剂是指减水率为8%-14%的减水剂，主要是指木质素磺酸盐减水剂，为减水剂的早期产品；高效减水剂是指减水率在14%以上和25%以下的减水剂，包括萘系减水剂、蒽系减水剂、洗油系减水剂、脂肪族减水剂、密胺系减水剂和氨基磺酸盐减水剂，萘系减水剂一直占据80%左右的市场，在超高强砼中，多与其他外加剂复合使用；高性能减水剂指减水率为25%以上的减水剂，主要指聚羧酸系减水剂，属于目前减水剂产品中的高档产品。

2.萘系高效减水剂的特点2.1萘系高效减水剂的分类萘磺酸盐甲醛缩合物，简称萘系减水剂，根据其产品中Na2SO4含量的高低，可分为高浓型产品﹙Na2SO4含量＜3%﹚、中浓产品﹙Na2SO4含量3%—10%﹚、低浓产品﹙Na2SO4含量＞10%﹚。

目前大多数萘系高效减水剂合成厂都具备将Na2SO4含量控制在3%以下的能力，有些先进企业甚至可将其控制在0.4%以下。

该类型高效减水剂的减水率较高（15%—25%），基本上不影响混凝土的凝结时间，引气量低（＜2%），提高混凝土强度效果较明显。

2.2萘系高效减水剂的临界掺量萘系减水剂优点之一是掺入高效减水剂的水泥浆体，有一个临界掺量，超过这一掺量继续掺加时，水泥浆体的流动性和混凝土的初始坍落度不再增加，这一点称为饱和点，此时外加剂掺量称为饱和掺量，在外加剂和水泥适应性很好的情况下，在饱和点上增加减水剂掺量，可以在长时间内保持大坍落度。

JFL-5型萘系高效减水剂JFL-5型是一种以萘磺酸甲醛缩合物为主要成分的非引气型高效减水剂，不缓凝、不引气，密实性好，可降低水灰比且大幅度提高混凝土的早期和后期强度，可用于配制高流态、高强度、高抗渗的混凝土及预拌混凝土。

本品执行GB8076标准。

1.该产品具有明显的减水分散效果，减水率达18%～28%，能在低水灰比的情况下提高水泥净浆和砼拌合物的流动性。

2.保持水灰比不变时，能极大的改善混凝土和易性，既提高混凝土的流动性又无泌水离析，提高钢筋与混凝土的握裹力，使混凝土表面平滑。

3.在保持原强度不变的条件下，粉剂掺水泥用量的0.5%～1.2%时能节约水泥15%～25%。

4.该产品有明显的早强、增强效果，粉剂掺水泥用量的0.25%～1.5%，在同水泥用量和坍落度的条件下，混凝土1天的强度提高50%～120%，3天强度提高40%～100%，7天强度提高30%～80%，28天强度提高25%～75%，且后期强度持续增长。

5.该产品不缓凝，不引气且对水泥有广泛的适应性，能全面改善混凝土的物理力学性能，降低水泥水化热，明显提高混凝土抗渗性能，对混凝土干缩无影响。

6.该产品可以配置坍落度为5厘米～7厘米的C80高强混凝土，坍落度为18厘米～20厘米的C60高强混凝土。

7.可配制高耐久性混凝土、抗渗混凝土、与引气剂复合使用，可配制抗冻融混凝土，混凝土抗冻融达300次以上；也可配制高抗碳化混凝土等。

注：试验采用基准水泥，JFL-5型掺量为水泥用量的0.8%(水剂折固)，水灰比0.29。

1.可适用于各种硅酸盐水泥配置的自养及蒸养钢筋混凝土、预应力钢筋混凝土。

2.可适用于配置高流态、高强度、高抗渗的高性能混凝土及预拌混凝土等。

3.用JFL-5型为母体材料与其它组分复合，可配制出特性外加剂，如早强型减水剂、高效减水剂(缓凝型)、防冻剂和泵送剂等，全面满足不同工程类别、施工工艺、施工技术和气温条件的要求。

4.使用方法及建议掺量：粉剂可直接掺入使用，也可溶化后使用，又分为同掺法和后掺法，后掺法效果更佳。

一、产品介绍FDN高效减水剂属萘系，该产品属非引气型减水剂，对水泥有较强的分散作用，对混凝土有较好的分散减水增强作用，可大大提高和改善砼的各种性能，用于配制高流态、高强度、高抗渗的高性能砼和预拌砼。

二、主要技术性能：1、本产品为棕色粉末(水剂为棕褐色液体)，产品无毒，无味，不燃烧，对钢筋无锈蚀。

2、具有明显的减水分散效果，减水率高达25%以上。

三、经济技术效果1、改善和易性：当保持混凝土配合比不变时，掺入0.5-1.0%粉剂或1.5-3.0%水剂(占水泥重量)，FDN高效减水剂可使拌合物坍落度增10-20cm，并能减少泌水，提高抗离析性，大大改善砼施工性能。

2、提高强度：使用相同用量水泥，保持相近和易性，掺入0.5-1.0%粉剂1.5-3.0%水剂(占水泥重量)，FDN高效减水剂可使砼各龄期强度显著提高。

同时砼抗压强度与抗折强度相应提高。

掺1.0-1.5%粉剂，FDN高效减水剂可配制泵送C60-C80高强高流态混凝土。

3、减少用水：在砼坍落度相近情况下，掺入FDN高效减水剂可大大减少砼拌合水。

掺量0.5-1.5%粉剂时，减水率可达12-25%，能配制出高强高流态混凝土。

4、节约水泥：在保持混凝土拌合物坍落度不变，硬化后混凝土各龄期强度相近的情况下。

在混凝土中掺入FDN高效水减剂可以节约10-20%的水泥用量，可产生明显经济效益。

5、提高耐久性：在混凝土中掺入FDN高效减水剂后，不仅可以改善拌合物的和易性，而且可显著降低水灰比，改善硬化后混凝土内部结构，混凝土抗渗、抗冻、耐化学腐蚀及抗锈蚀能力等耐久性能显著提高。

四、使用方法:1、适应性：FDN高效减水剂适用于五大水泥，其它品种水泥需要经有关试验后再使用。

2、用量：FDN高效减水剂对普通混凝土C20-C50而言，其掺量为水泥重量的0.5-1.0%(粉剂)或1.0-2.0%(水剂)；对高强混凝土C60以上，其掺量为1.0-1.5%(粉剂)或者2.0-3.0%(水剂)。

第39卷　第1期2000年2月复旦学报(自然科学版) Jou rnal of Fudan U n iversity(N atu ral Science)V o l139N o11Feb12000 文章编号:042727104(2000)0120115204研究简报α萘系高效减水剂的合成和性能研究胡建华1,杨武利1,汪长春1,府寿宽1,陈博学2,成克锦2(1.复旦大学教育部聚合物分子工程开放实验室;2.上海建工集团)摘　要:浓硫酸滴加到萘中生成Β2萘磺酸,在甲醛的作用下合成出聚萘磺酸盐,并对它们的结构性能和作用机理进行了研究.结果表明,聚萘磺酸盐是一种优良的高效减水剂.在一定的条件下能合成出具有20%～30%减水率的高效减水剂,另外发现合成条件对建筑混凝土的净浆流动性有着很大的影响.关键词:Β2萘磺酸;甲醛;聚萘磺酸盐;高效减水剂中图分类号:TQ423.34 文献标识码:A高分子表面活性剂的研究开发成为当今应用研究的一个热点,并在建筑材料工业中的应用越来越广泛,是由于它对材料性能起到关键性的作用.目前国内普遍使用的高效减水剂是萘磺酸甲醛缩合物,简称为萘系高效减水剂.由于原料萘和甲醛易得,价格较低,受到市场的青睐.但合成技术和性能不稳定,进而影响建筑混凝土的生产质量.本文对聚萘磺酸盐高效减水剂合成的技术及工艺过程进行了研究,探讨了有效控制分子链增长的技术途径,合成出具有20%～30%减水率的高效减水剂.1.实验步骤称取适量的萘,加入四颈瓶中,待其熔融后,在一定的温度下滴入浓硫酸,控制温度在160～165℃,磺化2 h.测定反应体系的酸度,在一定的温度下加入适量的水,水解30m in.缓慢地滴加甲醛缩合4h.将上述方法制得的终产物进行净浆流动性测量,并与有关的国家有关标准测量进行比较.2.结果与讨论(1)磺化温度对产物净浆流动性的影响 磺化反应是亲电取代的可逆平衡反应.萘的Α位因为较活泼,容易磺化,同时生成的Α2萘磺酸也容易脱磺基,它是动力学的稳定产物;而Β2萘磺酸是热力学稳定产物.在低温时,平衡建立很慢,有利于Α2萘磺酸生成.温度升高,环上另一个位氢原子与Α位磺基相互干扰变大,不利于Α位磺化反应的进行,易使Α位脱磺基.由于Β2萘磺酸较稳定,故高温时,萘磺化的主要产物是Β2萘磺酸.由实验可以看出,较高的投酸温度有助于增加流动性,其原因在于,首先萘磺酸与甲醛的缩和反应是一个表1　投酸温度对净浆流动性的影响T ab.1　T he effect of adding acid temperature on the p roperty of flow ing样品Q投 ℃w水解(酸) %x流 c m1234511012013014015021.7021.7321.8021.9321.6018.019.522.023.024.5 注:试样的萘酸比为1∶1.30;萘醛比为1∶0.895;水解用水量为15g;缩合时间为3h;x流为净浆流动性.α收稿日期:1999201212作者简介:胡建华(1960—)男,副教授;复旦大学高分子科学系,上海200433亲电结合反应,而磺酸根是一个吸电子基团,由于它的存在,降低了萘环的反应活性,相比之下,Α2萘磺酸比Β2萘磺酸更容易降低反应活性,不利于缩合反应进行,而多磺酸基取代物则更不利.其次,萘磺酸的缩合是发生在萘异核上(即不与磺基在同一个苯环上),由异核的两个Α位互相联结起来.若在另一个苯环的Α位存在磺基,则两个相邻的Α位位阻很大,妨碍了缩合的进行;而Β位则反之,有利于反应的进行.因此磺化时应尽可能多得生成Β2萘磺酸.考虑到磺化温度大于160℃,在投酸阶段取较高温度有利于由Β2萘磺酸易制得高的相对分子质量的表2　萘酸比对产物净浆流动性影响T ab.2　T he effect of the naph thalene acid rati oon the p roperty of flow ing样品w萘 w酸w水解(酸) %x流 c m67891∶1.201∶1.241∶1.301∶1.4017.2719.4521.7223.5221.322.525.526.3 注:试样投酸温度150℃;萘醛比为1∶0.930;水解用量为10g;缩合时间3h.缩合物,从而Β2萘磺酸越多,分子越大,减水率越高,因此净浆流动性大. (2)萘酸比对产物净浆流动性影响硫酸的用量直接决定了溶液的总酸度,溶液中的酸将甲醛转化成反应性较强的羰离子(羟甲醛阳离子).此羰离子再与萘磺酸作用而将它们连接起来.由实验可知,在较高的酸度下Β2萘磺酸易于缩合,得到高分子量的缩合物,因为酸度高,甲醛转化为羰离子的转化率更高,高的相对分子质量的Β2萘磺酸缩合物有更好的分散效果,因此净浆流动性大.(3)水解用水量对产物净浆流动性的影响表3　水解用水量对净浆流动性的影响T ab.3　T he effect of the amount of hydro lysisw ater on the p roperty of flow ing 样品m水 g w水解(酸) %x流 c m10111210152023.1221.9320.4026.323.520.0 注:试样投酸温度150℃;萘醛比为1∶0.895;萘酸比1∶1.30;缩合时间3h. 水解的目的是将反应生成的Α2萘磺酸水解成Β2萘磺酸.但加入水的量直接影响了溶液酸度.从表3中看出,随着用水量的增加,酸度下降很大,不利于得到高分子量的缩合物(高的净浆流动性).因此,只要保证水解反应能充分进行,加水量应尽量少.此外,由前述可知,提高投酸温度可以较多生成Β2萘磺酸,从而减少水解用水量,保持一定的酸度,利于反应进行.同时,随着水的加入,体系酸度下降,由浓硫酸体系转为稀硫酸体系;由于酸的作用,增强了对设备的腐蚀作用,这也是一个实际生产中应注意的问题,可采用瓷搅拌或玻璃钢搅拌来解决.表4　甲醛用量对净浆流动性的影响T ab.4　T he effect the naph thalene fo r m aldehyde rati o on the p roperty of flow ing样品w萘 w醛w水解(酸) %x流 c m13141516171∶0.801∶0.851∶0.901∶0.921∶0.9522.4022.4322.5022.3022.1621.023.525.526.026.3 注:试样投酸温度150℃;萘酸比为1∶1.30;水解用量为5 g;缩合时间3h. (4)甲醛用量(萘醛比)对产物净浆流动性的影响缩聚反应一般是可逆反应,甲醛的用量直接影响缩聚反应的效果.萘和甲醛的摩尔比越接近1,就容易生成高相对分子质量的缩合物,净浆流动性也较好.由实验可知,萘醛比在1∶0.9附近,净浆流动性已经比较好.一般甲醛和萘的摩尔比值可稍大于0.9,但从表4可以看出,比值再高,产品已呈高分子性,对性能影响不大.考虑到经济效益,取萘醛比在1∶0.92处为宜.(5)缩聚时间对净浆流动性的影响缩聚时间对聚合有极大影响,由实验可知缩聚时间表5　缩聚时间对净浆流动性的影响T ab.5　T he effect of condensati on po lym erizati onti m e on the p roperty of flow ing样品w水解(酸) %t缩 h x流 c m181920212222.4322.5022.4722.3822.252345622.025.527.327.928.1 注:试样投酸温度150℃;萘酸比为1∶0.912;萘酸比为1∶1.30;水解用量为5g.611复旦学报(自然科学版) 第39卷的长短直接决定了聚合度的大小.时间长,聚合度明显提高,净浆流动性也较好,综合经济效益,一般取4h 为宜.(6)高效减水剂的作用机理我们研究,合成具有20%～30%减水率的高效减水剂,其典型的分子结构式如下:图1　聚萘磺酸盐的傅立叶红外图谱F ig .1　FT I R spectra of po ly(naph thalene sulfonate )通过傅立叶红外分析(F ig .1),1638c m -1和1596c m -1的振动峰表明萘环的存在,1190c m -1和1129c m -1的振动峰表明芳基磺酸盐的存在;从而可定性得到聚合物分子中确实有萘环及磺酸基的存在.萘系减水剂可溶于水,由于主链的亲油性和磺酸基的亲水性,它是一个两亲性分子.它可吸附在水泥粒子的表面,形成扩散和偶电层.由于水泥粒子带同种电荷而产生排斥,从而使水泥粒子分散.这就是DLVO 理论.粒子表面的Zeta 电位可以表示粒子的稳定性.在一定范围内,随减水剂用量的增加,Zeta 相对电位上升,粒子间的斥力更大,分散效果越好.另一方面,萘系减水剂的相对分子质量越大,分子链越长,每个分子中的磺酸基越多,吸附在水泥粒子表面的扩散层越厚,分散效果越好.基于以上的作用原理,我们也在致力于合成具有更高相对分子质量的萘系减水剂,这样,才会有高的减水流化效果.另外,据研究表明,萘系高效减水剂可以和水泥中最活跃的组分(CaO )3Si O 2(简记:C 3A )发生反应,这样就造成液相中起分散作用的减水剂量减少,减水率降低.这一研究可以解释萘系减水剂与水泥的相容性问题,因为水泥中C 3A 含量不同,相同用量的萘系减水剂对不同的水泥体系,可能有不同的减水率. 参考文献:[1]　复旦大学高分子科学系.高分子实验技术[M ],上海:复旦大学出版社,1983,1.[2]　潘祖仁.高分子化学[M ],北京:化学工业出版社,1994,4[3]　张清川.SA F —2混凝土减水剂的合成与性能[J ],化学建材,1995(1):27～28[4]　H iro sh i U .Effect of adm ixture on hydrati on of cem ent ,adso rp tive behavi o of adm ixture and setting of fresh cem entpaste [J ].Ce m ent and Concrete R esearch ,1992,22:1115～1129.[5]　徐小军,胡建华,杨武利,等,丙烯酸酯类微凝胶的制备及其表征[J ].复旦学报(自然科学版),1998,37(3):265～270.711第1期 胡建华等:萘系高效减水剂的合成和性能研究Syn thesis and M echan is m of Naphtha lene H ight -rangeW a ter Reduc i ng Agen tHU J ia n 2hua 1,Y ANG W u 2li 1,W ANG C ha ng 2chun 1,FU S hou 2kua n1CHEN B ox 2ue 2,CHENG Ke 2jing2(1.F ud an university ;2.S hang hai Construct and E ng ineering G roup )Abstract :　Β2N aph thalene mono sulfonic acid ,w h ich w as synthesized th rough dri pp ing concentrated sulfate acidinto naph thalene ,w as turned into po ly (naph thalene sulfonate )by reacting w ith fo r m aldehyde .Its structure andw ater reducing m echanis m w ere studied .It w as found that po ly (naph thalene sulfonate )is an excellent w ater reducing agent resin ,the h igh 2range resin w ith 20%～30%w ater reducing can be synthesized under a certain conditi on and the conditi ons of synthesis influenced the rheo logy p roperty of pure paste of constructi on concrete greatly .Keywords :　Β2naph thalene mono sulfonic acid ;fo r m aldehyde ;po ly (naph thalene sulfonate );h igh 2range w ater reducing agent～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～(上接第93页) 参考文献:[1]　O h saw a T ,T akego sh i K .O n the extensi on of L 22ho lomo rph ic functi ons [J ].M ath Z ,1987,195(2):197～2041[2]　陈伯勇1全纯(p ,q )形式的L 2延拓[J ]1数学年刊(A 辑),1998,19(4):433～4361[3]　H enk in G M ,L eiterer J .T heroy of functi ons on comp ler m anifo rds [M ].Berlin :A kadem i 2V erlag ,1984.[4]　Berntsson Bo .A Fo r m ulo r fo r interpo lati on and divisi on in C n [J ].M ath A nn ,1983,263:399～4181[5]　M ichael R .R ange ho lomo rph ic functi ons and itegral rep resentati ons in several comp lex variables [M ].N ew Yo rk :Sp ringer 2V erlag ,1986.[6]　A hern P ,Scheider R .Ho lomo rph i li p sch itz functi ons in p seudoconver dom ains [J ].A m er J of M ath ,1979,101:543～5651Exten sion of Holom orph ic FunctionZHANG S ui 2q ing(Institu te of M athe m atics )Abstract :L et D <C n be a bounded strictly p seudoconvex dom ain w ith C 3boundary and let Θbe a definingfuncti on fo r D on a neighbo rhood U of b D .Put X ={z =(z 1…z n ),z n =0},D intersect transveresedly w ith X ,i.e .,d Θ∧d Φn X ∩D ≠01T hen fo r each f ∈H Α(D ∩X ),there exits a f ～∈H Α(D ),such that f ～D ∩X =f .Keywords :strictly p seudoconvex dom ain ;intersect transveresedly ;Α2th Ho lder no r m 811复旦学报(自然科学版) 第39卷。
