下载文档原格式
油罐基础沥青砂垫层施工技术要求作者：杨南明上传：yeguiren 来源：网易行业2004-09-25 00:00一、前言油罐基础沥青砂垫层是金属油罐的承载接触面，也是保护油罐底板不发生电化学腐蚀，阻隔砂垫层毛细水上升的重要措施。
在建罐过程中，它为油罐提供了一个坚实的初始表面和标准的水平参照面。
如果出现了缺陷和误差，会造成罐体垂直偏差超标，影响浮盘的升降和物料计量。
甚至会使油罐底板提早失效减小油罐的使用寿命和储油安全。
二、沥青砂垫层的定义和构造原理沥青砂垫层是由一定细度模数，连续级配的砂子和沥青胶结材料组成的混合物。
它的构造是由砂子颗粒形成嵌镶模样的组织，砂粒之间有一定的嵌固力和摩阻力。
沥青胶结材料把砂子的颗粒间隙填充，并把它们粘结在一起，使其具有一定的物理力学性能。
在材料性质和施工工艺不变的情况下，沥青砂浆的质量由与下几个因素有关：1）沥青和砂子的配合比是否适当。
（取决于配合比设计、试验、选用）2）沥青和砂粒的结合能力，这与施工质量和材料质量有关，如热作法沥青炒焦，砂中含水，含有草根等有机物都会使结合力降低。
3）沥青胶结料所形成的薄膜厚度与最大可能的粒结表面。
试验证明（施工实际也证明）砂子颗粒间的总表面积决定沥青薄膜的厚度。
沥青掺量一定的情况下，砂粒越细，沥青膜愈薄，强度也愈高。
但沥青膜薄到不能将砂子颗粒包裹粘结，强度又会急剧降低。
因此，细砂和特细砂总表面积大，需沥青胶结料多一些，中砂和粗砂总表面积小，需沥青胶结料少一些。
三、沥青砂垫层的技术性能要求1）不发生火花不导电在和金属发生摩察，碰撞等机械作用时，就不发生火花和产生灼热。
并具有一定的绝缘性能。
这是保证储油安全和防止油罐底板腐蚀的重要性能。
2）有足够的力学强度在油罐全充装的情况下，不发生大的变形。
作为油罐基础的表面，承载力要能满足油罐安全储油的要求。
3）有良好的温度稳定性由于沥青砂浆是一种弹塑性材料，它的主要缺点是：强度随温度变化。
温度升高时强度降低，温度降低时强度升高。
![油罐基础沥青砂垫层施工技巧请求57060[优质文档].doc](https://img.taocdn.com/s1/m/282f0eb884868762caaed583.png)

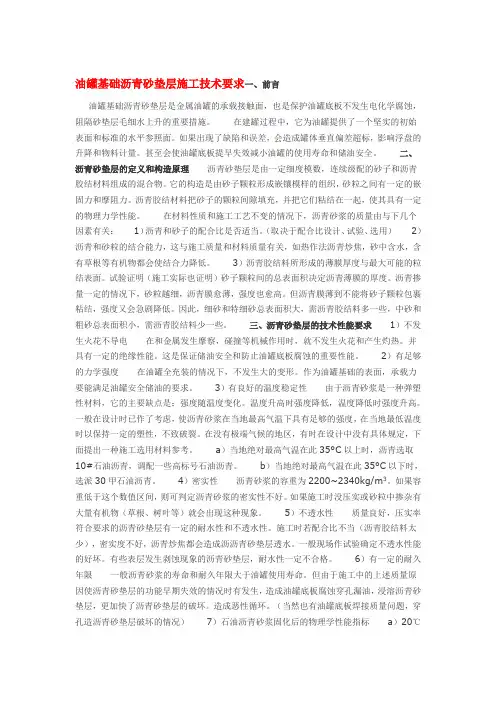

油罐基础沥青砂垫层施工技术要求一、前言,,,,,油罐基础沥青砂垫层是金属油罐的承载接触面，也是保护油罐底板不发生电化学腐蚀，阻隔砂垫层毛细水上升的重要措施。
,,,,, ,,,,,在建罐过程中，它为油罐提供了一个坚实的初始表面和标准的水平参照面。
如果出现了缺陷和误差，会造成罐体垂直偏差超标，影响浮盘的升降和物料计量。
甚至会使油罐底板提早失效减小油罐的使用寿命和储油安全。
,,,,, ,,,,,二、沥青砂垫层的定义和构造原理,,,,, ,,,,,沥青砂垫层是由一定细度模数，连续级配的砂子和沥青胶结材料组成的混合物。
它的构造是由砂子颗粒形成嵌镶模样的组织，砂粒之间有一定的嵌固力和摩阻力。
沥青胶结材料把砂子的颗粒间隙填充，并把它们粘结在一起，使其具有一定的物理力学性能。
,,,,, ,,,,,在材料性质和施工工艺不变的情况下，沥青砂浆的质量由与下几个因素有关：,,,,, ,,,,,1）沥青和砂子的配合比是否适当。
（取决于配合比设计、试验、选用）,,,,, ,,,,,2）沥青和砂粒的结合能力，这与施工质量和材料质量有关，如热作法沥青炒焦，砂中含水，含有草根等有机物都会使结合力降低。
,,,,, ,,,,,3）沥青胶结料所形成的薄膜厚度与最大可能的粒结表面。
试验证明（施工实际也证明）砂子颗粒间的总表面积决定沥青薄膜的厚度。
沥青掺量一定的情况下，砂粒越细，沥青膜愈薄，强度也愈高。
但沥青膜薄到不能将砂子颗粒包裹粘结，强度又会急剧降低。
因此，细砂和特细砂总表面积大，需沥青胶结料多一些，中砂和粗砂总表面积小，需沥青胶结料少一些。
,,,,, ,,,,,三、沥青砂垫层的技术性能要求,,,,, ,,,,,1）不发生火花不导电,,,,, ,,,,,在和金属发生摩察，碰撞等机械作用时，就不发生火花和产生灼热。
并具有一定的绝缘性能。
这是保证储油安全和防止油罐底板腐蚀的重要性能。
,,,,, ,,,,,2）有足够的力学强度,,,,, ,,,,,在油罐全充装的情况下，不发生大的变形。

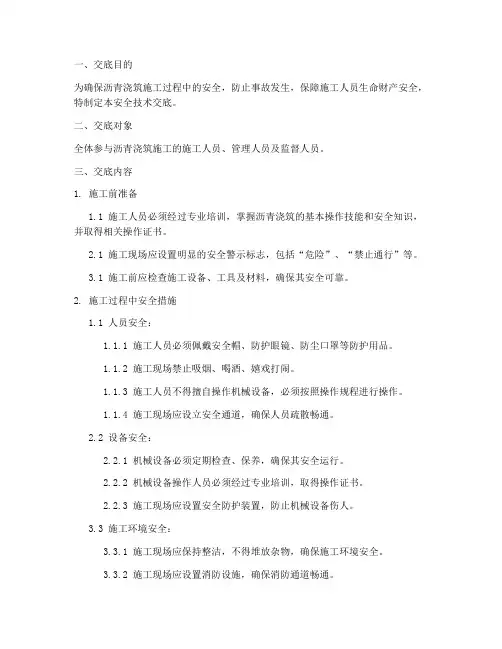

一、交底目的为确保沥青浇筑施工过程中的安全，防止事故发生，保障施工人员生命财产安全，特制定本安全技术交底。
二、交底对象全体参与沥青浇筑施工的施工人员、管理人员及监督人员。
三、交底内容1. 施工前准备1.1 施工人员必须经过专业培训，掌握沥青浇筑的基本操作技能和安全知识，并取得相关操作证书。
2.1 施工现场应设置明显的安全警示标志，包括“危险”、“禁止通行”等。
3.1 施工前应检查施工设备、工具及材料，确保其安全可靠。
2. 施工过程中安全措施1.1 人员安全：1.1.1 施工人员必须佩戴安全帽、防护眼镜、防尘口罩等防护用品。
1.1.2 施工现场禁止吸烟、喝酒、嬉戏打闹。
1.1.3 施工人员不得擅自操作机械设备，必须按照操作规程进行操作。
1.1.4 施工现场应设立安全通道，确保人员疏散畅通。
2.2 设备安全：2.2.1 机械设备必须定期检查、保养，确保其安全运行。
2.2.2 机械设备操作人员必须经过专业培训，取得操作证书。
2.2.3 施工现场应设置安全防护装置，防止机械设备伤人。
3.3 施工环境安全：3.3.1 施工现场应保持整洁，不得堆放杂物，确保施工环境安全。
3.3.2 施工现场应设置消防设施，确保消防通道畅通。
3.3.3 施工现场应做好防暑降温、防雨、防滑等措施。
3. 施工结束后安全措施1.1 施工结束后，应立即清理施工现场，确保无安全隐患。
2.1 施工人员应按规定进行交接班，确保施工安全。
3.1 施工单位应定期对施工现场进行安全检查，发现问题及时整改。
四、注意事项1. 施工过程中，如发现安全隐患，应立即停止施工，并及时报告上级领导。
2. 施工人员应严格遵守安全操作规程，不得违章作业。
3. 施工单位应加强对施工人员的安全教育，提高安全意识。
五、交底人签字（交底人姓名）六、日期（年月日）七、接受人签字（全体施工人员、管理人员及监督人员签字）八、备注本安全技术交底一式三份，交底人、施工单位、监理单位各执一份。
储罐沥青砂垫层技术(2009-05-11 08:37:48)标签：沥青砂垫层砂浆容重杂谈分类：技术问题一、前言油罐基础沥青砂垫层是金属油罐的承载接触面，也是保护油罐底板不发生电化学腐蚀，阻隔砂垫层毛细水上升的重要措施。
在建罐过程中，它为油罐提供了一个坚实的初始表面和标准的水平参照面。
如果出现了缺陷和误差，会造成罐体垂直偏差超标，影响浮盘的升降和物料计量。
甚至会使油罐底板提早失效减小油罐的使用寿命和储油安全。
二、沥青砂垫层的定义和构造原理沥青砂垫层是由一定细度模数，连续级配的砂子和沥青胶结材料组成的混合物。
它的构造是由砂子颗粒形成嵌镶模样的组织，砂粒之间有一定的嵌固力和摩阻力。
沥青胶结材料把砂子的颗粒间隙填充，并把它们粘结在一起，使其具有一定的物理力学性能。
在材料性质和施工工艺不变的情况下，沥青砂浆的质量由与下几个因素有关：1）沥青和砂子的配合比是否适当。
（取决于配合比设计、试验、选用）2）沥青和砂粒的结合能力，这与施工质量和材料质量有关，如热作法沥青炒焦，砂中含水，含有草根等有机物都会使结合力降低。
3）沥青胶结料所形成的薄膜厚度与最大可能的粒结表面。
试验证明（施工实际也证明）砂子颗粒间的总表面积决定沥青薄膜的厚度。
沥青掺量一定的情况下，砂粒越细，沥青膜愈薄，强度也愈高。
但沥青膜薄到不能将砂子颗粒包裹粘结，强度又会急剧降低。
因此，细砂和特细砂总表面积大，需沥青胶结料多一些，中砂和粗砂总表面积小，需沥青胶结料少一些。
三、沥青砂垫层的技术性能要求1）不发生火花不导电在和金属发生摩察，碰撞等机械作用时，就不发生火花和产生灼热。
并具有一定的绝缘性能。
这是保证储油安全和防止油罐底板腐蚀的重要性能。
2）有足够的力学强度在油罐全充装的情况下，不发生大的变形。
作为油罐基础的表面，承载力要能满足油罐安全储油的要求。
3）有良好的温度稳定性由于沥青砂浆是一种弹塑性材料，它的主要缺点是：强度随温度变化。
温度升高时强度降低，温度降低时强度升高。
油罐基础沥青砂垫层施工技术要求一、前言油罐基础沥青砂垫层是金属油罐的承载接触面，也是保护油罐底板不发生电化学腐蚀，阻隔砂垫层毛细水上升的重要措施。
在建罐过程中，它为油罐提供了一个坚实的初始表面和标准的水平参照面。
如果出现了缺陷和误差，会造成罐体垂直偏差超标，影响浮盘的升降和物料计量。
甚至会使油罐底板提早失效减小油罐的使用寿命和储油安全。
二、沥青砂垫层的定义和构造原理沥青砂垫层是由一定细度模数，连续级配的砂子和沥青胶结材料组成的混合物。
它的构造是由砂子颗粒形成嵌镶模样的组织，砂粒之间有一定的嵌固力和摩阻力。
沥青胶结材料把砂子的颗粒间隙填充，并把它们粘结在一起，使其具有一定的物理力学性能。
在材料性质和施工工艺不变的情况下，沥青砂浆的质量由与下几个因素有关：1）沥青和砂子的配合比是否适当。
（取决于配合比设计、试验、选用）2）沥青和砂粒的结合能力，这与施工质量和材料质量有关，如热作法沥青炒焦，砂中含水，含有草根等有机物都会使结合力降低。
3）沥青胶结料所形成的薄膜厚度与最大可能的粒结表面。
试验证明（施工实际也证明）砂子颗粒间的总表面积决定沥青薄膜的厚度。
沥青掺量一定的情况下，砂粒越细，沥青膜愈薄，强度也愈高。
但沥青膜薄到不能将砂子颗粒包裹粘结，强度又会急剧降低。
因此，细砂和特细砂总表面积大，需沥青胶结料多一些，中砂和粗砂总表面积小，需沥青胶结料少一些。
三、沥青砂垫层的技术性能要求1）不发生火花不导电在和金属发生摩察，碰撞等机械作用时，就不发生火花和产生灼热。
并具有一定的绝缘性能。
这是保证储油安全和防止油罐底板腐蚀的重要性能。
2）有足够的力学强度在油罐全充装的情况下，不发生大的变形。
作为油罐基础的表面，承载力要能满足油罐安全储油的要求。
3）有良好的温度稳定性由于沥青砂浆是一种弹塑性材料，它的主要缺点是：强度随温度变化。
温度升高时强度降低，温度降低时强度升高。
一般在设计时已作了考虑，使沥青砂浆在当地最高气温下具有足够的强度，在当地最低温度时以保持一定的塑性，不致破裂。

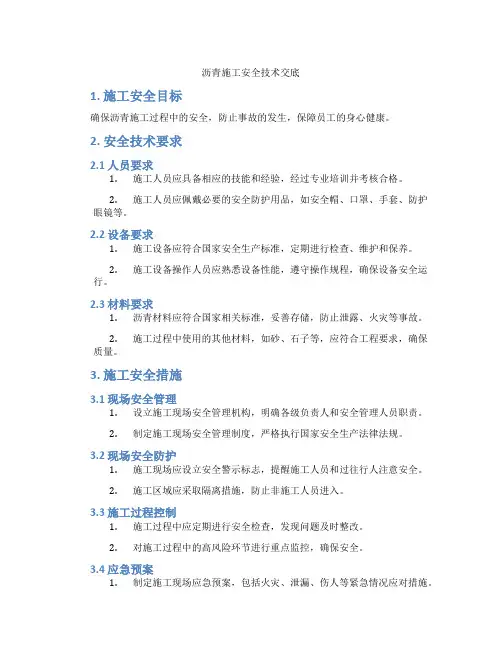

沥青施工安全技术交底1. 施工安全目标确保沥青施工过程中的安全，防止事故的发生，保障员工的身心健康。
2. 安全技术要求2.1 人员要求1.施工人员应具备相应的技能和经验，经过专业培训并考核合格。
2.施工人员应佩戴必要的安全防护用品，如安全帽、口罩、手套、防护眼镜等。
2.2 设备要求1.施工设备应符合国家安全生产标准，定期进行检查、维护和保养。
2.施工设备操作人员应熟悉设备性能，遵守操作规程，确保设备安全运行。
2.3 材料要求1.沥青材料应符合国家相关标准，妥善存储，防止泄露、火灾等事故。
2.施工过程中使用的其他材料，如砂、石子等，应符合工程要求，确保质量。
3. 施工安全措施3.1 现场安全管理1.设立施工现场安全管理机构，明确各级负责人和安全管理人员职责。
2.制定施工现场安全管理制度，严格执行国家安全生产法律法规。
3.2 现场安全防护1.施工现场应设立安全警示标志，提醒施工人员和过往行人注意安全。
2.施工区域应采取隔离措施，防止非施工人员进入。
3.3 施工过程控制1.施工过程中应定期进行安全检查，发现问题及时整改。
2.对施工过程中的高风险环节进行重点监控，确保安全。
3.4 应急预案1.制定施工现场应急预案，包括火灾、泄漏、伤人等紧急情况应对措施。
2.定期组织应急预案演练，提高施工人员应对突发事件的能力。
4. 安全培训与教育1.定期对施工人员进行安全教育培训，提高安全意识。
2.针对施工现场实际情况，开展专项安全培训，确保施工人员掌握相关安全知识。
5. 安全生产责任制1.明确施工现场各级负责人、管理人员和施工人员的安全责任。
2.建立健全安全生产考核制度，对不履行安全责任的行为进行严肃处理。
6. 安全事故处理1.发生安全事故时，应立即启动应急预案，采取措施防止事故扩大。
2.及时报告事故，组织调查，分析原因，制定整改措施，防止类似事故再次发生。
7. 总结沥青施工安全技术交底旨在确保施工过程中的安全，通过明确人员、设备、材料等要求，制定施工现场安全管理、安全防护、施工过程控制等措施，加强安全培训与教育，建立健全安全生产责任制，规范安全事故处理，提高施工现场安全性。

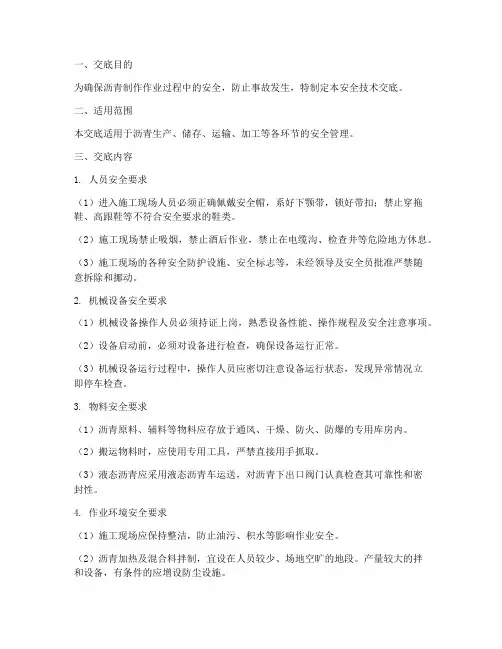

一、交底目的为确保沥青制作作业过程中的安全，防止事故发生，特制定本安全技术交底。
二、适用范围本交底适用于沥青生产、储存、运输、加工等各环节的安全管理。
三、交底内容1. 人员安全要求（1）进入施工现场人员必须正确佩戴安全帽，系好下颚带，锁好带扣；禁止穿拖鞋、高跟鞋等不符合安全要求的鞋类。
（2）施工现场禁止吸烟，禁止酒后作业，禁止在电缆沟、检查井等危险地方休息。
（3）施工现场的各种安全防护设施、安全标志等，未经领导及安全员批准严禁随意拆除和挪动。
2. 机械设备安全要求（1）机械设备操作人员必须持证上岗，熟悉设备性能、操作规程及安全注意事项。
（2）设备启动前，必须对设备进行检查，确保设备运行正常。
（3）机械设备运行过程中，操作人员应密切注意设备运行状态，发现异常情况立即停车检查。
3. 物料安全要求（1）沥青原料、辅料等物料应存放于通风、干燥、防火、防爆的专用库房内。
（2）搬运物料时，应使用专用工具，严禁直接用手抓取。
（3）液态沥青应采用液态沥青车运送，对沥青下出口阀门认真检查其可靠性和密封性。
4. 作业环境安全要求（1）施工现场应保持整洁，防止油污、积水等影响作业安全。
（2）沥青加热及混合料拌制，宜设在人员较少、场地空旷的地段。
产量较大的拌和设备，有条件的应增设防尘设施。
（3）施工现场必须做好交通安全工作，施工区段应进行封闭，严禁非施工车辆入内。
5. 应急处理（1）发生火灾时，应立即启动应急预案，迅速报警，组织人员疏散。
（2）发生中毒、窒息等事故时，应立即组织人员撤离危险区域，并采取相应措施进行救治。
四、交底程序1. 交底人向接受交底人员讲解本交底内容。
2. 接受交底人员认真听取，如有疑问，可向交底人提问。
3. 交底人解答疑问，确保接受交底人员理解本交底内容。
4. 接受交底人员签字确认，表示已了解并接受本交底。
五、交底时间本交底自发布之日起生效，有效期为一年。
六、附件1. 人员安全培训记录2. 机械设备安全检查记录3. 物料安全储存记录4. 作业环境安全检查记录5. 应急预案注：本模板可根据实际情况进行调整和补充。

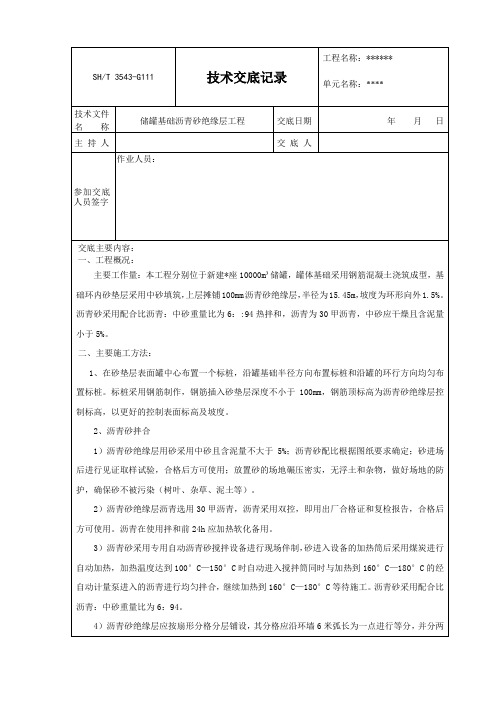

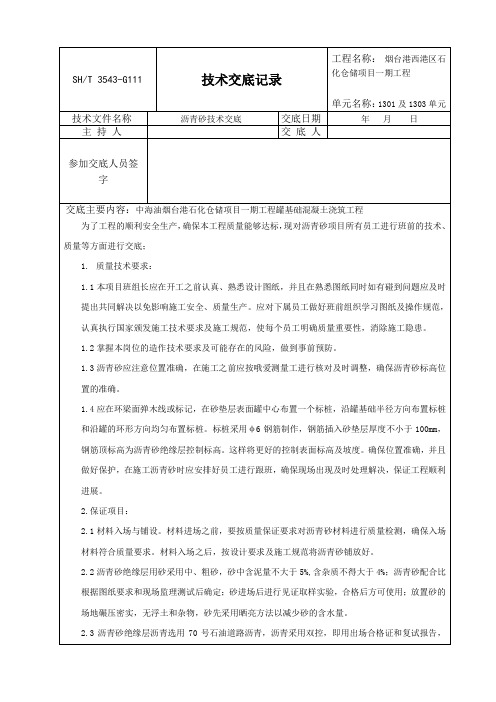

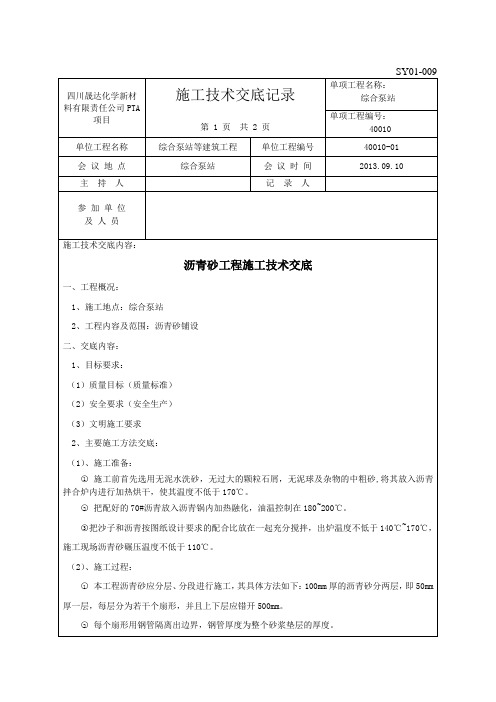

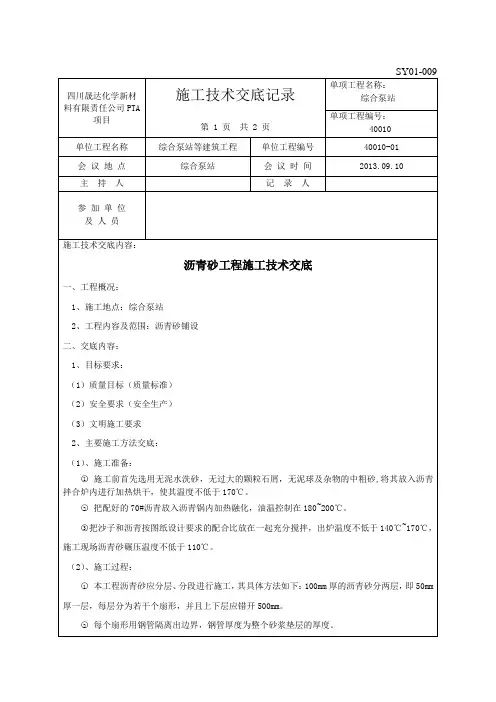

工程名称：汽油罐区 单元名称：基础工程交底内容：一，油罐基础沥青砂垫层是金属油罐的承载接触面，也是保护油罐底板不发生电化学腐蚀，阻隔砂垫层毛 细水上升的重要措施。
在建罐过程中，它为油罐提供了一个坚实的初始表面和标准的水平参照面。
如果岀现了缺陷和误差，会造 成罐体垂直偏差超标，影响浮盘的升降和物料计量。
甚至会使油罐底板提早失效减小油罐的使用寿命和储 油安全。
二、沥青砂垫层的定义和构造原理沥青砂垫层是由一定细度模数，连续级配的砂子和沥青胶结材料组成的混合物。
它的构造是由砂子颗粒形 成嵌镶模样的组织，砂粒之间有一定的嵌固力和摩阻力。
沥青胶结材料把砂子的颗粒间隙填充，并把它们 粘结在一起，使其具有一定的物理力学性能。
在材料性质和施工工艺不变的情况下，沥青砂浆的质量由与下几个因素有关：1）沥青和砂子的配合比是否适当。
（取决于配合比设计、试验、选用）2 ）沥青和砂粒的结合能力，这与施工质量和材料质量有关，如热作法沥青炒焦，砂中含水，含有草根等 有机物都会使结合力降低。
3）沥青胶结料所形成的薄膜厚度与最大可能的粒结表面。
试验证明（施工实际也证明）砂子颗粒间的总 表面积决定沥青薄膜的厚度。
沥青掺量一定的情况下，砂粒越细，沥青膜愈薄，强度也愈高。
但沥青膜薄 到不能将砂子颗粒包裹粘结，强度又会急剧降低。
因此，细砂和特细砂总表面积大，需沥青胶结料多一些, 中砂和粗砂总表面积小，需沥青胶结料少一些。
三、沥青砂垫层的技术性能要求1） 不发生火花不导电在和金属发生摩察，碰撞等机械作用时，就不发生火花和产生灼热。
并具有一定的绝缘性能。
这是保证储 油安全和防止油罐底板腐蚀的重要性能。
2） 有足够的力学强度在油罐全充装的情况下，不发生大的变形。
作为油罐基础的表面，承载力要能满足油罐安全储油的要求。
3） 有良好的温度稳定性由于沥青砂浆是一种弹塑性材料，它的主要缺点是：强度随温度变化。
温度升高时强度降低，温度降低时 强度升高。
一般在设计时已作了考虑，使沥青砂浆在当地最高气温下具有足够的强度，在当地最低温度时技术文件 名 称 油罐基础沥青砂垫层施工技术交底交底日期2012 年 10 月 12 日主持人 参加交底 人员签字交底人SH/T 3543-G111技术交底记录以保持一定的塑性，不致破裂。
在没有极端气候的地区，有时在设计中没有具体规定，下面提岀一种施工 选用材料参考。
当地绝对最高气温在此 35° C 以下时，选派 30甲石油沥青。
4） 密实性沥青砂浆的容重为 2200〜2340kg/m 3。
如果容重低于这个数值区间，则可判定沥青砂浆的密实性不好。
如果 施工时没压实或砂粒中掺杂有大量有机物（草根、树叶等）就会岀现这种现象。
5） 不透水性质量良好，压实率符合要求的沥青砂垫层有一定的耐水性和不透水性。
施工时若配合比不当（沥青胶结料 太少），密实度不好，沥青炒焦都会造成沥沥青砂垫层透水。
一般现场作试验确定不透水性能的好坏。
有些 表层发生剥蚀现象的沥青砂垫层，耐水性一定不合格。
6） 有一定的耐久年限一般沥青砂浆的寿命和耐久年限大于油罐使用寿命。
但由于施工中的上述质量原因使沥青砂垫层的功能早 期失效的情况时有发生，造成油罐底板腐蚀穿孔漏油，浸溶沥青砂垫层，更加快了沥青砂垫层的破坏。
造 成恶性循环。
（当然也有油罐底板焊接质量问题，穿孔造沥青砂垫层破坏的情况）7）石油沥青砂浆固化后的物理学性能指标a ）b ）c ）d ）e ）四、材料选择1） 沥青：油罐基础沥青砂浆垫层拌合配制应选建筑石油沥青，推荐原则系数第二（3条）方法，若地面受热温度达到50° C 时，应采取适当措施，如加改性填料等方法提高垫层的耐热度。
若油罐系热油罐，除采取上述相应 的措施外，还要在结构处理上作调整，如作耐热砖垫层等。
有时一种牌号沥青不能满足技术要求，可以进行两种牌号沥青的参配调制，较软沥青掺量度按下式计算。
较软沥青参量（%）=软硬沥青软化点一要求软化点 软硬沥青软化点一较软沥青软化点 沥青质量应符合《GB50494》标准2） 砂子：砂子是沥青砂浆的骨料，应质地坚硬，多梭角，表面粗糙，并有一定期颗粒级配，含泥量不得大于 一般建筑浇筑混凝土的砂子符合要求。
3） 焦油沥青不甘落后能作为沥青砂垫层材料的原因：由于焦油沥青有以下缺点加此不能作为沥青砂垫层的代用材料。
由因态或粘稠态变为液态的温度范围较窄，夏天易软化，冬天易脆，温度稳定性差。
含挥发性和化学稳定性差的成份多，故大气稳定性差。
塑性较差，容易变形而开裂。
含有葸、苯、萘等有害物质。
20 C 时抗压强度＞ 300k pa 50 C 时抗压强度〉10k pa温度稳定系数（KTX R20C /R50 C ）不大于3.5 吸水率（体积）不大于3%. 膨胀率不大于 1%.5%。
a ）b ） c五、配合比设计配合比确定的严格步骤为：根据使用要求和砂子及石屑粉细度模数，当地气温情况确定几个配合比，做成试件经试验后，确定一个最佳的配全比。
规范《****》推荐的配合比为：沥青在沥青砂浆中的体积配合比为8-12%重庆地区的砂为特细砂，根据这一具体情况和长期实践经验，推荐250kg沥青配1立方米干砂。
（约为12%）对于粗砂、推荐 165k g 沥青配1立方米干砂。
（约7%） 对石屑粉、中粗砂推荐 150〜180kg 沥青配一立方米干砂或石屑粉。
（约6.5%〜8%）石屑粉的质量要求：a ） 硬度：以含有石英质的石屑粉为最佳。
一般破碎块石，生产浇筑混凝土用碎石而产生的石屑粉就可用。
b ） 石屑粉的筛余量实际有中能会超过这一数字，因为沥青除去渣和包装纸等杂物后实际的沥青重量会降低。
六、沥青砂浆垫层的操作程序1、底层砂垫层处理：油罐基础的沥青砂浆垫层下设有一层300厚的砂垫层，它的作用是排除毛细管地下水，并使地基受压均匀并调整荷载，砂垫层一个优良的工程性质是易排水固结。
因此当罐体组装完后，砂垫层的变形已趋于稳定， 施工中应注意以下几点：砂垫层必须分层夯实，最好用平板振动器一板压半反复压实三遍。
砂的含泥量不超过 5%，最好中粗砂。
砂的含水量在面干饱和状态时夯实较最佳。
砂中不得含有草根、树叶和其它有机物。
砂垫层施工时，从圆心到周边应形成设计所要求的坡度。
底层施工时应注意，绝对不允许在砂垫层下处理煤灰垫层，或用煤灰砂浆处理地基加固，或用煤灰代 替砂作垫层。
因煤灰遇水会离析岀一些腐蚀性较强的有害物质，对罐底影响较大。
2、 冷底子油的调制及护圈内壁的涂刷：沥青冷底子油用沥青砂浆同种类沥青，配制方法如下：取定量的沥青加热熔化至指定温度（石油沥青为 160-200 C ）进行脱水，然后将火熄灭，待冷至入溶剂（一般为汽油），其量每次为3-5公斤，慢慢加入并不停搅拌直到均匀为止，比例一般为： 沥青，60-70%的有机溶剂（多用汽油）。
配置好的冷底子油应置于密闭的容器中，避免溶剂挥发变稠。
工地上使用有时需随拌阻随用，其经验是：沥青加热 130-200 C 熔化脱水后，等温度稍降低，先掺入 10%的煤油并及时搅拌。
因煤油气化温度为 150-270 C ，故不会冒烟挥损，同时有利于沥青冷却，避免危险。
待冷到70C 时再加入汽油搅拌即成为成品使用。
刷涂罐基础护圈内壁时，先将内壁清洗，待干燥后进行涂刷，冷底子油涂刷不宜过厚，但应均匀、全面。
待沥青砂浆施工时，再往内壁上浇一层热沥青。
3、 沥青的熬制先将沥青破碎成 8-10厘米的小块，然后按重量称取所需用量放入油锅中加热熔化，加热时温度要求均匀， 不得有局部过热现象。
熬制沥青时应经常搅拌，并用抓扒不断打捞悬浮物，清除其杂质。
熬制时应由有经验的、能掌握火候的技工来操作，为不断提供足够的热沥青，熬油锅至少准备 便轮流岀油。
熬制时的温度控制为：夏季 170-190 C冬季 180-200 C 拌合沥青砂浆时不低于160 Co4、 沥青砂浆的配制在钢制炒盘上，先将砂烘干并加热至翻拌均匀，并继续加热至要求温度为止。
配制时应注意必须将砂烘干，试验证明，未经烘干或不彻底的砂 拌制的砂浆，其抗水系数几乎降低二分之一，强度也会降低。
在炒盘上拌制沥青砂浆时应注意火候，温度高时会冒黄烟易起火，并且沥青炭化变质，影响粘结力，还因 气味呛人亦无法翻拌操A ）B ）C ）D ）E ）70 C 时力n2-3 口，以120-140 C,然后按规定倒入沥青进行干拌，不断作。
如温度过低则无法拌合均匀。
总之，各种温度都要适当，并仔细翻拌直到砂子被沥青包裹均匀为止。
沥青砂浆拌合与压实的温度：气温在5 C以上时：拌制压实压实完毕不低于140-170 C 90-100 C 60 C气温在5C〜-10C时拌制压实压实完毕不低于160-180 C 110-130 C 40 C5、沥青砂浆的摊铺与初压与烫平油罐沥青砂浆垫层应分层、分段进行施工，其方法是：A ）100厚的垫层分为60厚一层和40厚一层并分为若干个扇形，上下层错开500。
B ）每个扇形用木枋隔离岀边界，木枋厚度为整个砂浆垫层的二分之一。
C）铺摊的沥青砂浆厚度一般是压实厚度的 1.30-1.60倍，铺摊好砂浆后，先用木抹初压后，用火夯进行夯实，必要时用加热的铁滚子辗压，直到表面光滑不岀压痕为止。
E）火夯压实后，用热烙铁进行反复拖拉烫平，使表面形成一层坚硬的憎水膜层，从而提高沥青砂浆的密实性、防水性、耐磨性。
F）施工时应注意的地方火滚和烙铁压平和烫平时应掌握快慢火候，温度高应去快一些，温度低就拖拉慢一点。
总之不使沥青砂浆因火滚或烙铁的温度高而碳化，也不使沥青砂浆因火滚或烙铁的温度低而岀现蜂窝、麻面，一般温度掌握在90-100 C之间。
在进行上层沥青砂浆施工时，必须照设计要求形成坡度。
沥青的熬制熔化后，最好当天熬制的当天用完，以免二次加热而使沥青老化。
6、接缝处理由于施工时要用木枋分隔成若干个扇形，以及施工时岀现的周期间隔使沥青砂垫层中岀现了二种工缝：冷缝和热缝。
处理如下：A ）热缝处理：在接缝处浇上一层热沥青，并将铺设的厚度和宽度适当加大，然后用火夯反复夯实，刮去多余的砂浆，最后用烙铁烫平。
B ）冷缝处理：先将原砂浆垫层表面有污染的面层刮去，然后用温度较高的火烙铁加热，再在上面浇上一层热沥青，然后铺上新拌合的砂浆夯实。
C）沥青砂浆与护圈处的冷缩缝浇上一层热沥青烫平即可。
七、保证质量的几项措施1、油罐的护圈是沥青砂垫层参照面，坡度和周边的水平度都由护圈决定，因此，沥青砂浆施工前，一定要用水平仪测量护圈并找平。
2、对沥青的购买、存放、领用都应有严格的制度，以免混用、错用。
3、沥青熬制时，每熬制6-7锅，清锅一次，将焦状物质全部清除。
八、劳动安全和劳动保护1、对患有眼病、喉病、皮肤病及有轻伤的人员不要分配从事装卸、搬运、熬制沥青砂浆的配料和摊铺工作。
