电气安全基础知识
电气安全的定义
01
电气安全是指在电气设备使用、 运行和管理的整个过程中，为保 障人身和设备安全而采取的各种 措施。
02
它涉及到电气设备的安装、使用 、维护、检修和操作等各个环节 ，旨在防止人身触电、设备损坏 和电气火灾等事故的发生。
常见的电气安全隐患
设备老化、绝缘损坏或失效；
全隐患。
清理现场
清理工作现场，确保没有遗留任何 可能造成危险的物品。
设备维护
定期对电气设备进行维护和保养， 确保其正常运行，延长使用寿命。
06
事故应急处理
触电事故的应急处理
切断电源
一旦发现有人触电，应立即切断 电源，或使用绝缘物体将触电者
与电源分离。
心肺复苏
对于触电导致呼吸停止或心跳骤 停的伤者，应立即进行心肺复苏
静电防护
通过接地、增湿、使用防静电材料等方法，消除静电对电 子设备和人身的危害。
静电防护措施应贯穿于电子设备生产、运输、存储和使用 全过程。
04
个人防护设备
绝缘手套
总结词
保护手部，防止触电
详细描述
绝缘手套是电气工作中必不可少的个人防护设备，能够有效地隔离手部与带电体，避免触电事故的发生。在操作 电气设备时，必须佩戴绝缘手套，确保操作安全。
全眼镜，确保眼睛安全。
防护服
总结词
全方位保护，防止电击伤害
VS
详细描述
防护服是电气工作中必不可少的个人防护 设备，能够全方位地保护人体免受电击伤 害。防护服应具备优良的绝缘性能和防水 性能，能够有效隔离电流，防止人体与带 电体接触。在操作高电压电气设备时，必 须穿防护服，确保全方位的安全保护。
05

13、遵守纪律的风气的培养，只有领 导者本 身在这 方面以 身作则 才能收 到成效 。—— 马卡连 柯 14、劳动者的组织性、纪律性、坚毅 精神以 及同全 世界劳 动者的 团结一 致，是 取得最 后胜利 的保证 。—— 列宁 摘自名言网
15、机会是不守纪律的。——雨果
谢谢
安全防护装置的设计（精选）
11、战争满足了，或曾经满足过人的 好斗的 本能， 但它同 时还满 足了人 对掠夺 ，破坏 以及残 酷的纪 律和专 制力的 欲望。 ——查·埃利奥 特 12、不应把纪律仅仅看成教育的手段 。纪律 是教育 过程的 结果， 首先是 学生集 体表现 在一切 生活领 域—— 生产、 日常生 活、学 校、文 化等领 域中努 力的结 果。— —马卡 连柯(名 言网)
11、越是没有本领的就越加自命不凡。——邓拓 12、越是无能的人，越喜欢挑剔别人的错儿。——爱尔兰 13、知人者智，自知者明。胜人者有力，自胜者强。——老子 14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。——歌德 15、最具挑战性的挑战莫过于提升自我。——迈克尔·F

七、消费设备规划 车间消费设备设备的摆放、相互之间的间隔 以及与墙、柱的间隔 ，操作者的空间，高处
运输线的防护罩网，均与操作人员的平安有很 大关系。假设设备规划不合理或错误，操作者 空间窄小，当设备部件挪动或工件、资料等飞 出时，容易呵斥人员的损伤或不测事故。
车间消费设备分为大、中、小型三类。最大外 形尺寸长度>l2m者为大型设备，6~l2m者为中 型设备，<6m者为小型设备。大、中、小型设 备间距和操作空间的要求如下:
3.立柱宜采用截面不小于40X40X4角钢或外径为 30~50mm的管材。从第一级踏板开场设置，间距不宜 大于1000mm。横杆采用直径不小于16mm圆钢或 30X4扁钢，固定在立柱中部。 4.梯宽宜为700mm。最大不宜大于1100mm，最小不 得小于600mm。 5.梯高不宜大于5m，大于5m时，宜设梯间平台，分 段设梯。
特别危险环境运用的携带式电开工具应采用42V平安 电压;
有电击危险环境运用的手持照明灯和部分照明灯应采 用36V或24V平安电压;
金属容器内、隧道内、水井内以及周围有大面积接地 导体等任务地点狭窄、行动不便的环境应采用12V平 安电压;水上作业等特殊场所应采用6V平安电压。
二、护网
设备防护应尽量采用封锁构造，当现场需求采 用网状构造时，其平安间隔 和网眼的开口宽 度应符合以下要求:
1.为防止指尖误经过而呵斥损伤时，其开口 宽度:直径及边长或椭圆形孔的短轴尺寸应小 于6.5mm，平安间隔 应不小于35mm。
2.为防止手指误经过而呵斥损伤时，其开口宽 度:直径及边长或椭圆形孔的短轴尺寸应小于 12.5mm，平安间隔 应不小于92mm。 3.为防止手掌(不含第一掌指关节)误经过而呵 斥损伤时，其开口宽度;直径及边长短轴尺寸 应小于20mm，平安间隔 应不小于 mm。

（七）防落天棚。防落天棚搭设应满足承重、防 雨要求，棚顶应当具有抗砸能力。防落天棚的高 度应符合安全通行要求，长度应超过支架等上部 设施的两侧，并按防高处落物半径确定，宽度以 不减少道路原通行路面的宽度及防高处落物半径 为底限确定；天棚的材料，应使用钢管，按脚手 架标准设计和搭设，并刷红白相间的条纹标示， 棚顶可采用满覆盖竹脚手架片或木板后再覆盖一 层密目式安全网，侧面设一定高度的密目式安全 网；在天棚的通行口外，设置限定车辆通过高度 的门框架，框架周边贴反光膜；设置必要的交通 提示、警告、导向牌、锥帽、水码、信号灯、反 光镜等交通设施。
（三）防护盖板（网）。孔洞等处的防护 盖板（网）应采用钢板等硬质材料制作， 安装牢固。采用钢筋网盖时，网格应不大 于5厘米×5厘米，钢筋采用Ф14及以上规格。
（四）脚手架及操作平台。采用钢管搭设，符合 行业标准《建筑施工扣件式钢管脚手架安全技术 规范》等标准的规定。基本要求是：①坚固稳定。 ②装拆简便和能多次周转使用。③其宽度应满足 施工作业人员操作、材料堆置和运输的要求。使 用的脚手架及搭设方案须经设计计算，并经技术 负责人审批后方可搭设。脚手架的设计不但要满 足使用的要求，而且首先要考虑安全问题。设置 可靠的安全防护措施，如防护栏、挡脚板、安全 网、通道扶梯、斜道防滑、多层立体作业的防护， 悬吊架的安全销和雨季防电、避雷设施等。大型 操作平台应进行稳定性验算。
（六）安全通道。临空的安全通道应经专 门设计和受力验算，采用钢材加工制作， 通道两侧设置牢固的立柱和防护栏杆，立 柱间距不大于2米，防护栏杆由上、下两道 横杆组成，上杆高度1.2米，下杆高度0.6米， 栏杆用黑黄或红白相间的条纹标示，两侧 设置安全防落网。通道两端的搁置长度应 不小于20厘米，并固定牢固。
（五）孔洞桥隧口。孔洞口应设置“禁止 入内、注意安全、当心坑洞”等标志；桥 梁隧道口应设置“非工作人员禁止入内、 注意安全、必须戴安全帽”等标志。

1．防护装置的功能
LOGO
（1）防止人体任何部位进入机械的危险区,触及各种 运动零部件；
（2）防止飞出物的打击、高压液体的意外喷射或防 止人体灼烫、腐蚀伤害等；
（3）容纳接受可能由机械抛出、掉下、发射的零件 及其破坏后的碎片等。
在有特殊要求的场合，防护装置还应对电、高温、 火、爆炸物、振动、放射物、粉尘、烟雾、噪声等具有 特别阻挡、隔绝、密封、吸收或屏蔽作用。
Page 20
连锁安全装置的种类
LOGO
（1）手动联锁开关或阀联锁开关 （2）限位开关 （3）钥匙交换联锁开关 （4）电磁开关 （5）延时开关 （6）活动栅栏式联锁装置 （7）充电式联锁装置 （8）感应式联锁装置 （9）翻板式联锁装置
LOGO
连锁装置的要求: 运行时人体不能进入危险区 电气部分应有自检自保功能 ★ 指示或报警功能
3）故障保险装置 当设备发生故障时能自动停止运行，有三种类型：
① 多重保险系统 ② 发生故障时工作可靠但性能下降 ③ 在故障下仍能继续安全运行
Page 24
1、安全装置的类别
LOGO
4) 双手控制安全装置 这种装置迫使操纵者要用两只手来操纵控制器。但是
，它仅能对操作者而不能对其他有可能靠近危险区域的人 提供保护。
Page 27
二、安全防护装置的设置
LOGO
1、必须设计安全防护装置的具体机械设备部位
（1）旋转机械的传动外漏部分
Page 28
LOGO
二、安全防护装置的设置
LOGO
（3）起重运输设备
Page 30
LOGO
（4）加工过热和过冷部件 （5）易燃易爆的生产设备 （6）自动生产线和复杂的生产设备及重要的安全系统 （7）能产生粉尘、有害气体、有害蒸汽或发生辐射的设备 （8）进行检修的机械、电器设备

2021
8
起重机的安全防护装置
二、行程极限位置限制器
橡胶式
弹簧式
2021
9
起重机的安全防护装置
二、行程极限位置限制器
电器开关式
电器开关和液压式
2021
10
起重机的安全防护装置
三、吊臂防后倾装置
用柔性钢丝绳牵引吊臂进行变幅的起重机，当遇到突然卸载等情况
时，会产生使吊臂后倾的力，从而造成吊臂超过最小幅度，发生吊臂后 倾的事故。因此，这类起重机安装防后倾装置。吊臂后倾主要由下列几 种原因造成：
25
起重机的安全防护装置
八、防止脱钩的安全装置
使用钢丝绳起吊货物时，由于钢丝绳拉紧，
通常不会脱钩。但在降落货物时，如遇有障
碍物，钢丝绳松弛，并从吊钩口脱出，常常
会造成工伤事故。 为避免这类事故的发生
，需要在吊钩钩口装有防止脱钩的安全装置
。
双
向
单
作
向
用
作
用
防止脱钩安全装置
2021
26
起重机的安全防护装置
2021
24
起重机的安全防护装置
七、吊臂转动报警装置
汽车式起重机的稳定性，是指吊臂在起重 机底架的后方或侧方时的稳定性能。当吊臂 转到底架前方时(汽车驾驶室方向)，起重机 的稳定性要低得多，所以当起重机的吊臂转 入前方领域，应该发出警报。提醒操作者及 现场其他人员注意安全。
旋
转
区
域
报
警
开
2021
关
力矩限制器的综合误差不应大于10％；起重机械设置力矩限制器后， 应根据其性能和精度情况进行调整或标定，当载荷力矩达到额定起重力 矩时，能自动切断起升动力源，并发出禁止性报警信号。

•9
图4-49 楔钳制 动式防坠落安 全锁
（a）正常升降状态；（b）防坠落锁紧状态 1-防坠落杆；2-杠杆；3-上推环；4-锁体； 5-楔钳；6-下推环；7-弹簧；8罩壳
•10
（2） 楔钳制动式防坠器的特点
1） 楔钳制动式防坠器主要靠锁体与楔体的园 锥形结构在弹簧的压力作用下产生磨擦力作用 而锁牢防坠落杆的，楔钳与防坠落杆的接触面 加工成倒齿形状，如果锥形面加工误差大时会 产生锁不住的情况，对锥体的加工要求比较高， 加工成本也就高。
2） 该种防坠器是附着式升降脚手架发生坠落时安全防 护系统中的最后一道防线，是早期使用的防坠器。
3） 除失载的瞬间制动防坠、限载报警作用外，还能手 动防滑，一般安全钳只有在架体突然失载时才起作用， 而对葫芦制动失灵，却尚未完全失载仅缓慢打滑时却不 起作用，本装置针对实际中曾发生的葫芦打滑现象，专
•7
2）摆针式防坠器的特点 1）滑移量大，因摆针要有一个转动的半径且要 有阻止坠落长度，需要有一定长度的尺寸，再 加上摆针转动与升降速度一致，使短横梁之间 的距离要略大于摆针的转动半径，实际上当升 降脚手架发生坠落时其滑移量是一个短横梁之 间的距离。 2）冲击力大。因坠落时滑移量大，对短横梁的 强度要求也高。
•21
（1） 防坠安全制动器的修理不能随意更换凸轮、 齿板和制动杆的材料，特别是制动杆材料不能更换 成强度大表面硬度高的材料，一定要按照设计选定 的材料。
（2） 定期对防坠安全制动器的活动部位加注润滑 油，而凸轮的齿面、齿板和制动杆表面不能加润滑 油。
（3） 在工程中使用时应保持防坠安全制动器制动 口的清洁，没有建筑垃圾，制动杆与防坠安全制动 器的制动口保持垂直，其偏差不得大于3°，且应 有防护罩。
2） 楔钳制动式防坠器的楔钳与防坠落杆制动 状态的接触面比凸轮式要大，制动时楔钳对防 坠落杆产生咬合状态的磨擦力比凸轮式防坠器 要小，易产生滑移，也即制动时滑移量较大。

1 防护罩结构和布局应设计合理，使人体不能直接进入危险区域。2 防护罩应有足够的强度、刚度，一般应采用金属材料制造，在满足强度和刚度的条件下，也可用其他材料制造。 3 防护罩应尽量采用封闭结构，当现场需要采用网状结构时，其安全距离和网眼的开口宽度应符合下列要求：3.1为防止指尖误通过而造成伤害时，其开口宽度：直径及边长或椭圆形孔的短轴尺寸应小于6.5mm，安全距离应不小于35mm。3.2为防止手指误通过而造成伤害时，其开口宽度：直径及边长或椭圆形孔的短轴尺寸应小于12.5mm，安全距离应不小于92mm。3.3为防止手掌(不含第一掌指关节)误通过而造成伤害时，其开口宽度：直径及边长或椭圆形孔的短轴尺寸应小于20mm，安全距离应不小于135mm。3.4为防止上肢误通过而造成伤害时，其开口宽度：直径及边长或椭圆形孔的短轴尺寸应小于47mm，安全距离应不小于460mm 3.5为防止足尖误通过而造成伤害时，防护罩底部与地面(或站立台面)的间隙应小于76mm，安全距离应不小于150mm。4 一般情况下，应采用固定式防护罩，经常进行调节和维护的运动部件，应优先采用联锁式防护罩，条件不允许时，可采用开启式或可调式防护罩。5 防护罩表面应光滑无毛刺和尖锐棱角，不应成为新的危险源。6 防护罩不应影响视线和正常操作，应便于设备的检查和维修。7 当防护罩需涂漆时，应按GB 6527.2-86《安全色使用导则》执行。
2）防护屏
防护屏——用于防止人体任何部位进入危险区域而设置的一种隔离装置。如为防止人体机械伤害、灼烫、腐蚀、触电等致伤危险而设置的防护屏。人体危区及安全距离的确定图中曲线分别为当设立1.0m、1.2m、1.4m、1.6m、1.8m、2.0m、2.2m等不同高度的防护屏时的人体危区。 a、b、c分别为三个不同危险物体所形成的危险区域的危险点。Ya、Yb、Yc分别为三个危险点高度。 Xa、Xb、Xc分别为三个危险区域所应具备的最小安全距离。

规范部分： 电 焊 机 防 护 、 专 用 箱
第49页/共55页
规范部分： 内 装 修 活 动 架
第50页/共55页
规范部分：
楼 层 临 边 防 护
第51页/共55页
规范部分：
高 压 线 防 护 架
第52页/共55页
规范部分：
柱 模 防 护 规 范
第53页/共55页
演示结束
第54页/共55页
不规范部分：
隐患：梁两侧无护 栏、跳板
正确做法：梁两侧 铺两块跳板；搭两 道护栏
第1页/共55页
不规范部分：
隐患：水平网内有横钢 管
正确做法：水平网内、 下方严禁有横杆等物
第2页/共55页
不规范部分：
隐患：安全通道两侧未 进行封闭
正确做法：通道两侧立 挂密目安全网
第3页/共55页
不规范部分：
隐患：横支撑伸到架子 操作层内，通道受堵且 宜伤人
正确做法：搭设防护棚， 挂安全带
第37页/共55页
规范部分：
临 边 防 护 规 范
第38页/共55页
规范部分：
临 边 防 护
第39页/共55页
规范部分：
绿 色 安 全 通 道
第40页/共55页
规范部分：
临 边 防 护 规 范
第41页/共55页
规范部分：
通 道 爬 梯
第42页/共55页
规范部分：
隐患：外架防护未跟上 正确做法：外架搭设应跟上，立挂密目安全网
第28页/共55页
不规范部分：
隐患：施工人员不戴安全帽 正确做法：教育，戴好安全帽系好帽带
第29页/共55页
不规范部分：
隐患：模板支撑借助 外架

聚氨酯缓冲器
聚氨醋缓冲器是一种新型的缓冲器，在国际上已普遍采用。 特点：收能量大、缓冲性能好；耐油、耐老化、耐稀酸、 耐稀碱的腐蚀；耐高温又耐低温、绝缘又能防爆；比重小而轻， 结构简单，价格低廉，安装维修方便和使用寿命长。
二、缓冲器
液压缓冲器
优点：是没有反弹作用,故工作较 平稳可靠。
缓冲器应经常检查其使用状态 ： 壳体 、撞头复位、橡胶撞块不能 老化变质、液压元件密封不得泄漏 、 液压油无杂质
一、限位器
上升极限位置限制器主要有重锤式和螺旋式起升高度限位 器两种。
流动式起重机上升极限位置限制器主要采用重锤式
限位 开关
重锤式起升限位器 1-开关 2-拉绳 3-重锤 4-挡板
限位 重锤
一、限位器
（1）重锤式起升高度限器
重锤式起升高度限位器由一 个限位开关和重锤组成。常用的 限位开关的型号有LX4-31、LX432、LX10-31。其工作原理：当重 锤自由下垂时，限位开关处于接 通电源的闭合状态，当取物装置 起升到一定位置时，托起重锤， 致使限位开关打开触头而切断总 电源，机构停止运转，吊钩停止 上升；如要下降，控制手柄回零 重新启动即可。
大平衡梁
中平衡梁
夹轨器
台车
翻板 机构
锚锭
缓冲器 小 平 衡 梁
一、限位器
限位器是用来限制各机构运转时通过的范围的一种安全 防护装置。限位器有两类，一类是保护起升机构安全运作的 上升极限位置限制器、下降极限位置限制器；另一类是限制 运行机构的运行极限位置限制器。
起升上下限位
一、限位器
上升极限位置限制器和下降极限位置限制
四、防偏斜和偏斜指示、调整装置
大跨度的门式起重机和装卸桥的两边支腿，在运行过程中， 由于种种原因会出现相对超前或滞后的现象，起重机的主梁与 前进方向发生偏斜，这种偏斜轻则造成大车车轮啃道，重则导 致桥架被扭坏，甚至发生倒塌事故。

通常运行极限位置限制器所采用的限位开关型号多为LX4一11、LX10一11 和LZ10-12等。
凡是有轨运行的各种类型起重机，均应设置运行极限位置限制器。
8
• （4）行程限制器：防止起重机发 生撞车或限制在一定范围内行驶的 保险装置。运行极限位置限制器由 限位开关和安全尺式撞块组成。其 工作原理是：当车体运行到极限位 置后，安全尺触动限位开关的转动 柄或触头，带动限位开关内的闭合 触头分开而切断电源，机构停止工 作。另在轨道的端头（在运行限定 的位置）安装一个固定的极限位置 挡板，
吊运炽热金属或易燃易爆或有毒物品等危险品的起升机构应设置两套上升极 限位置限制器，且两套限位器动作应有先后，并尽量采用不同结构型式和控 制不同的断路装置。
下降极限位置限制可只设置在操作人员无法判断下降位置的起重机上和其它特 殊要求的设备上，保证重物下降到极限位置时，卷筒上保留必要的安全圈数。
4
上升极限位置限制器主要有重锤式和螺旋式二种。 l、重锤式起升高度限位器 重锤式起升高度限位器由一个限位开关和重锤组成。常用的限
位开关的型号有LX4一31、LX4一32、LX10一31。其工作原理是: 当重锤自由下垂时，限位开关处于接通电源的闭合状态，当取物 装置起升到一定位置时，托起重锤，致使限位开关打开触头而切 断总电源，机构停止运转，吊钩停止上升;如要下降，控制手柄回 零重新起动即可。
5
2.螺旋式起升高度限位器 螺旋式起升高度限位器有螺杆传动和蜗杆传动两种形式，这类限位器的
• 防碰撞装置主要有：激光式、超声波式、 红外线式和电磁式等类型。
12
第四节 防偏斜和偏斜指示装置
• 为了防止大跨度的门式起重机和装卸桥在 运行过程中产生过大的偏斜，应设置偏斜 限制器、偏斜指示器或偏斜调整装置。

（4）紧急制动装置
❖ 用来防止和避免在紧急危险状态下发生人身或设备事故的装 置。它可以在即将发生事故的一瞬间使机器迅速制动。
（5）报警装置
❖ 通过监测装置能及时发现机械设备的危险与有害因素及事故 预兆，通过闪烁红灯或鸣笛向人们发出报警信号的装置。
（6）安全防护控制装置 ❖ 当操作者一旦进入危险区，则安全防护装置可以控制机械不
❖ 常用的有警铃、警报、红色警告灯等听视警告信号。在可能 引起触电的部位附近安置传感器，当人员接近危险区时，传 感器控制警告装置发出警告信号，避免触电。
能启动或自动停止，可将人从危险区排除，或控制人体不能 进入危险区，它对人身安全起间接防护作用。如双手按钮式 开关、光电式安全防护装置等。
2.安全防护装置的设计原则
❖ 以人为本的设计原则； ❖ 安全防护装置必须安全可靠原则； ❖ 安全防护装置与机械装备配套设计的原则； ❖ 简单、经济、方便的原则； ❖ 自组织的设计原则。

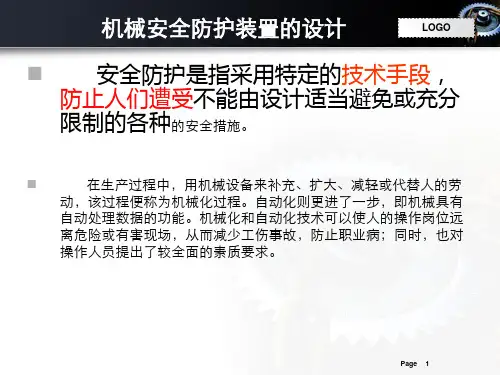

❖ 安全防护装置是指配置在机械设备上能防止危险因素引起人 身伤害，保障人身和设备安全的所有装置。它对人机系统的 安全性起着重要作用。因此，科学地设计安全防护装置有着 重要的意义。
1.安全防护装置的作用与分类
1）安全防护装置的作用
❖ 杜绝或减少机械设备在正常或故障状态，甚至在操作者失误 情况下发生人身或设备事故。
（2）典型的联锁防护安全装置
①机械式联锁装置：它是依靠凸块、凸轮、杠杆等的动作来 控制相互矛盾的运动。 ②电器联锁线路 ❖ 顺序连接：如锅炉的鼓风机和引风机。 ❖ 按钮控制的正反转联锁线路； ❖ 欠电压、欠电流联锁保护。
联锁门
双手控制按钮
感应式安全控制器
（3）液压（或气动）联锁回路
❖ 在自动循环系统中，执行件的动作是按一定的顺序进行的， 既各执行件之间的动作必须通过连锁环节约束，否则，将会 因动作干涉而发生事故。
