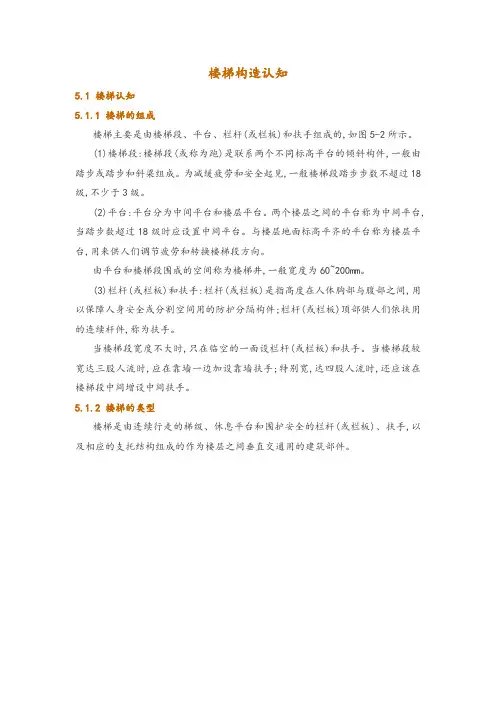

楼梯构造认知5.1 楼梯认知5.1.1 楼梯的组成楼梯主要是由楼梯段、平台、栏杆(或栏板)和扶手组成的,如图5-2所示。

(1)楼梯段:楼梯段(或称为跑)是联系两个不同标高平台的倾斜构件,一般由踏步或踏步和斜梁组成。

为减缓疲劳和安全起见,一般楼梯段踏步步数不超过18级,不少于3级。

(2)平台:平台分为中间平台和楼层平台。

两个楼层之间的平台称为中间平台,当踏步数超过18级时应设置中间平台。

与楼层地面标高平齐的平台称为楼层平台,用来供人们调节疲劳和转换楼梯段方向。

由平台和楼梯段围成的空间称为楼梯井,一般宽度为60~200mm。

(3)栏杆(或栏板)和扶手:栏杆(或栏板)是指高度在人体胸部与腹部之间,用以保障人身安全或分割空间用的防护分隔构件;栏杆(或栏板)顶部供人们依扶用的连续杆件,称为扶手。

当楼梯段宽度不大时,只在临空的一面设栏杆(或栏板)和扶手。

当楼梯段较宽达三股人流时,应在靠墙一边加设靠墙扶手;特别宽,达四股人流时,还应该在楼梯段中间增设中间扶手。

5.1.2 楼梯的类型楼梯是由连续行走的梯级、休息平台和围护安全的栏杆(或栏板)、扶手,以及相应的支托结构组成的作为楼层之间垂直交通用的建筑部件。

图5-2 楼梯的组成楼梯的类型较多,在不同的建筑中可以采用不同的类型。

(1)楼梯按楼梯段的数量、构造和平面布置方式划分,常见的类型有单跑式(通常把楼梯段称为跑)、双跑式(包括双跑直行式、转角式、双跑平行式、双分式、双合式、剪刀式)、三跑式、弧形式和螺旋式等,如图5-3所示。

图5-3 楼梯段平面布置方式(a)单跑式;(b)转角式;(c)双跑平行式;(d)双合式;(e)双分式(一);(f)三跑式;(g)双分式(二);(h)剪刀式;(i)交叉式;(j)弧形式;(k)螺旋式①单跑式楼梯:是指从一个楼层沿着一个方向到另一个相邻楼层,只有一个不设置中间平台的楼梯段组成的楼梯。

其平面投影较短,多用于楼层高度较小的建筑。

②双跑式楼梯:是指从一个楼层到另一个相邻楼层,有两个楼梯段组成的楼梯。
