网络综合布线系统工程常用器材和工具
机机械械工工业业出出版版社社
综合布线系统常用器材和工具
本章学习要求 了解同轴电缆、超五类以上双绞线性能 熟悉五类及超五类屏蔽/非屏蔽双绞线的物理构
造及电气特性指标，熟悉光纤原理与分类 了解常用电缆、光缆连接硬件机械特性与电气
特性 熟悉常用布线工具并能熟练使用 理解光纤敷设技术
机机械械工工业业出出版版社社
综合布线系统常用器材和工具
教学内容 3.1 电缆 3.2 光缆 3.3 连接硬件 3.4 常用工具 3.5 吹光纤敷设技术
机机械械工工业业出出版版社社
综合布线系统常用器材和工具
1、传输介质简介 网络中信息发送方与接收方之间物理通道，是网络中各
种信号传输载体 是整个综合布线系统主体，综合布线系统大部分工作都
上辐射出的电磁波所抵消，从而减少信号辐射影响 将一对或多对双绞线安置在一个塑料护套中，便形成了双
绞线电缆 双绞线电缆的每一对导线的电气特性相同，故双绞线电缆
属于平衡电缆
机机械械工工业业出出版版社社
双绞线电缆
双绞线生产过程 铜棒拉丝→单芯覆盖绝缘层→两芯绞绕→4对绞绕→覆盖外绝缘层→印刷标
记→成卷
机机械械工工业业出出版版社社
双绞线电缆
2、非屏蔽双绞线电缆UTP 非屏蔽双绞线电缆UTP由多对双绞线和一个塑料外皮构成，最
常用的UTP是4线对8芯UTP （1）UTP双绞线的连接标准 TIA/EIA 568将UTP分为6个Category（类别） Category 1：用于语音、监控、报警 Category 2：速率4 Mbit/s，用于语音、数据 Category 3：速率10Mbit/s，用于10Base-T及4Mbit/s
机机械械工工业业出出版版社社
网络综合布线系统工程 常用器材和工具
8种综合布线施工中所使用到的工具
8种综合布线施工中所使用到的工具文章标题：深度探析8种综合布线施工中所使用到的工具导语：综合布线施工是建立稳定可靠、高效快速的网络基础设施的重要环节。
在这一过程中，使用合适的工具不仅可以提高施工效率，还能保证工程质量。
本文将从深度和广度两个方面，全面评估并探讨综合布线施工中所使用到的8种常见工具。
1. 网线剥皮器网线剥皮器作为综合布线施工的基础工具之一，其用途是剥去网线外皮，以将线芯暴露出来。
在使用过程中，注意选择适宜的剥皮范围，避免损坏线芯。
2. 钳工剪刀钳工剪刀是常用的剪线工具，适用于快速剪断细线缆。
其刀刃锋利，并具备防滑柄设计，方便使用。
3. 测距仪在综合布线施工中，测距仪用于测量线缆的长度和距离。
准确的测距结果可以有效地帮助施工人员规划线缆布置路径。
4. 圆孔钻和配套工具圆孔钻是用于打孔的重要工具。
其可根据不同需要选择不同规格的钻头，便于施工人员在墙壁、天花板等不同位置打孔布线。
5. 测试仪器综合布线施工后，测试仪器用于检测布线质量。
常见的测试仪器包括信号测试仪、时域反射仪等。
通过对信号传输和反射的检测，可以准确评估布线质量。
6. 首端工具综合布线施工中的首端工具用于连接网线与设备端口。
常见的首端工具有插头压接钳、插头、连接器等。
在选择使用时，要注意与网线规格的匹配，以保证连接质量。
7. 模块化插座模块化插座是综合布线中的重要组成部分。
它具有灵活、模块化的特点，可根据需求安装不同功能的插座，实现多种设备的连接。
8. 电缆固定器在综合布线过程中，电缆固定器用于固定和整理线缆。
它能够有效防止线缆在布线过程中松动或交织，提高布线的整齐程度。
总结与回顾：综合布线施工中所使用到的8种工具是网线剥皮器、钳工剪刀、测距仪、圆孔钻和配套工具、测试仪器、首端工具、模块化插座和电缆固定器。
这些工具在布线施工的不同环节起到不可或缺的作用。
用户可以根据具体需求选择和使用这些工具，以确保施工的高质量和高效率。
个人观点和理解：在综合布线施工中，合适的工具选择和使用对于工程的成功实施起到至关重要的作用。
网络综合布线器材和工具PPT课件
第22页/共142页
4.施工安装辅助材料 安装过程中辅助小材料必不可少，要配合施工材料主件和安装方法进行选
购。
第23页/共142页
• 1．线缆保护产品
•
硬质套管在线缆转弯、穿墙、裸露的特殊位置不能提供保护时，就需要
软质的线缆保护产品。型号主要有螺旋套管、蛇皮套管、防蜡管和金属边护
套。
第24页/共142页
它高灵敏系统的控制电缆。
第10页/共142页
对屏蔽干扰、重腐蚀环境中电缆防护有较好的防护效果，适用于室外线 路和需要屏蔽的场所。
第11页/共142页
图4-13 槽式桥架空间布置示意图
第12页/共142页
图4-14 槽式桥架及连接件
第13页/共142页
（2）托盘式桥架
图4-15 托盘式桥架空间布置示意图
• 2．线管固定和连接部件 • （1）管卡 • （2）管箍 • （3）弯管接头 • （4）软管接头 • （5）接线盒 • （6）地气轧头
第25页/共142页
• 3．钉、螺丝、膨胀螺栓等 • （1）水泥钉 • （2）木螺丝 • （3）塑料膨胀管 • （4）钢制膨胀螺栓
第26页/共142页
5.线缆整理 通常需求采用理线器和扎带捆扎的方式来管理机柜内的线缆。
布线施工中必备的工具,一般包括有:钢丝钳、尖嘴钳、斜口钳、剥线 钳、一字螺丝批、十字螺丝批、测电笔、电工刀、电工胶带、活扳手、呆扳 手、卷尺、铁锤、凿子、斜口凿、钢锉、钢锯、电工皮带、工作手套等。
第35页/共142页
具箱中还应常备诸如：水泥钉、木螺丝、自攻螺丝、塑料膨胀管、金属膨 胀栓等小材料。
第36页/共142页
图4-51手电钻 第44页/共142页
• 5．冲击电钻
4.施工安装辅助材料 安装过程中辅助小材料必不可少，要配合施工材料主件和安装方法进行选
购。
第23页/共142页
• 1．线缆保护产品
•
硬质套管在线缆转弯、穿墙、裸露的特殊位置不能提供保护时，就需要
软质的线缆保护产品。型号主要有螺旋套管、蛇皮套管、防蜡管和金属边护
套。
第24页/共142页
它高灵敏系统的控制电缆。
第10页/共142页
对屏蔽干扰、重腐蚀环境中电缆防护有较好的防护效果，适用于室外线 路和需要屏蔽的场所。
第11页/共142页
图4-13 槽式桥架空间布置示意图
第12页/共142页
图4-14 槽式桥架及连接件
第13页/共142页
（2）托盘式桥架
图4-15 托盘式桥架空间布置示意图
• 2．线管固定和连接部件 • （1）管卡 • （2）管箍 • （3）弯管接头 • （4）软管接头 • （5）接线盒 • （6）地气轧头
第25页/共142页
• 3．钉、螺丝、膨胀螺栓等 • （1）水泥钉 • （2）木螺丝 • （3）塑料膨胀管 • （4）钢制膨胀螺栓
第26页/共142页
5.线缆整理 通常需求采用理线器和扎带捆扎的方式来管理机柜内的线缆。
布线施工中必备的工具,一般包括有:钢丝钳、尖嘴钳、斜口钳、剥线 钳、一字螺丝批、十字螺丝批、测电笔、电工刀、电工胶带、活扳手、呆扳 手、卷尺、铁锤、凿子、斜口凿、钢锉、钢锯、电工皮带、工作手套等。
第35页/共142页
具箱中还应常备诸如：水泥钉、木螺丝、自攻螺丝、塑料膨胀管、金属膨 胀栓等小材料。
第36页/共142页
图4-51手电钻 第44页/共142页
• 5．冲击电钻
网络综合布线系统工程常用器材和工具57页PPT
网络综合布线系统工程常用器材和工 具
36、“不可能”这个字(法语是一个字 )，只 在愚人 的字典 中找得 到。--拿 破仑。 37、不要生气要争气，不要看破要突 破，不 要嫉妒 要欣赏 ，不要 托延要 积极， 不要心 动要行 动。 38、勤奋，机会，乐观是成功的三要 素。(注 意：传 统观念 认为勤 奋和机 会是成 功的要 素，但 是经过 统计学 和成功 人士的 分析得 出，乐承 诺，踏 上旅途 ，义无 反顾。 40、对时间的价值没有没有深切认识 的人， 决不会 坚韧勤 勉。
66、节制使快乐增加并使享受加强。 ——德 谟克利 特 67、今天应做的事没有做，明天再早也 是耽误 了。——裴斯 泰洛齐 68、决定一个人的一生，以及整个命运 的，只 是一瞬 之间。 ——歌 德 69、懒人无法享受休息之乐。——拉布 克 70、浪费时间是一桩大罪过。——卢梭
36、“不可能”这个字(法语是一个字 )，只 在愚人 的字典 中找得 到。--拿 破仑。 37、不要生气要争气，不要看破要突 破，不 要嫉妒 要欣赏 ，不要 托延要 积极， 不要心 动要行 动。 38、勤奋，机会，乐观是成功的三要 素。(注 意：传 统观念 认为勤 奋和机 会是成 功的要 素，但 是经过 统计学 和成功 人士的 分析得 出，乐承 诺，踏 上旅途 ，义无 反顾。 40、对时间的价值没有没有深切认识 的人， 决不会 坚韧勤 勉。
66、节制使快乐增加并使享受加强。 ——德 谟克利 特 67、今天应做的事没有做，明天再早也 是耽误 了。——裴斯 泰洛齐 68、决定一个人的一生，以及整个命运 的，只 是一瞬 之间。 ——歌 德 69、懒人无法享受休息之乐。——拉布 克 70、浪费时间是一桩大罪过。——卢梭
综合布线系统常用器材和工具
检查项目
1
节距
2
绞向
单根导线直流电 3
阻
指标 白蓝白桔 白绿白棕
Z向（右向）
≤93Ω
绞对前后电阻不 4
平衡
≤2%
5
耐高压
2Kv直流，3秒，无击穿
检查方法
直尺测量
目测
电阻表
(大电阻值-小电阻值)/
(大电阻值+小电阻值)×100%
高压发生器
西亚斯国际学院
双绞线的分类 按照有无屏蔽层，双绞线分为屏蔽双绞线 (Shielded Twisted Pair，STP)与非屏蔽双绞 线(Unshielded Twisted Pair，UTP) 。 按照线径粗细，双绞线常见的有5类线，超5类线 和6类线，以及最新的7类线，如图3-2所示。
图3-3 屏蔽双绞电缆（STP）
图3-4 屏蔽双绞电缆（FTP）
西亚斯国际学院
五类双绞线缆 五类线（CAT5）：该类电缆外套一种高质量的绝缘材料， 线缆最高频率带宽为100MHz，最高传输率为100Mbps， 用于语音传输和最高传输速率为100Mbps的数据传输，主 要用于100BASE-T和1000BASE-T网络，最大网段长为 100m，采用RJ形式的连接器。在双绞线电缆内，不同线 对具有不同的绞距长度。
熟悉同轴电缆和常用的综合布现工具
西亚斯国际学院
实验室器材
综合布线工程设计中，离不开电缆和光缆等各种传输介质和 连接器件，在施工安装中离不开工具和各种器材。因此本单 元将学习和掌握图4-1所示这些传输介质、连接器件、器材和 常用工具等知识和使用方法，为后续综合布线工程的设计和 施工做好技术准备。
西亚斯国际学院
大对数双绞线缆
大对数电缆，即大对数干线电缆，多充当主干线 电 缆 。 大 对 数 电 缆 一 般 为 25 线 对 （ 或 50 对 、 100对等）成束的电缆结构，在外观上看，是直 径更大的单根电缆。物理结构如图3-5所示。
综合布线施工常用电动工具和设备
综合布线施工常用电动工具和设备综合布线管槽系统的施工工具很多，下面介绍一些常用的电动工具和设备，对简单电工和五金工具只列出名称。
1、电工工具箱电工工具箱是布线施工中必备的工具,它一般应包括有以下工具:钢丝钳、尖嘴钳、斜口钳、剥线钳、一字螺丝批、十字螺丝批、测电笔、电工刀、电工胶带、活扳手、呆扳手、卷尺、铁锤、凿子、斜口凿、钢锉、钢锯、电工皮带、工作手套等。
工具箱中还应常备诸如：水泥钉、木螺丝、自攻螺丝、塑料膨胀管、金属膨胀栓等小材料。
见图3-39。
2、线盘在施工现场特别是室外施工现场，由于施工范围广，不可能随地都能取到电源，因此要用长距离的电源线盘接电，线盘长度有20米、30米、50米等型号。
见图3-40。
3、五金工具(1)线槽剪线槽剪是PVC线槽专用剪，剪出的端口整齐美观。
见图3-41。
(2)台虎钳台虎钳是中小工件的锯割、凿削、锉削时的常用夹持工具之一。
顺时针摇动手柄，钳口就会将工件(如钢管)夹紧;反时针摇动手柄，就会松开工作，如图3-42所示。
做Ⅱ形横担锯割角钢，可用台虎钳夹持角钢。
锯割时，握锯弓氢手的右手施力，左手压力不要过大(主要是扶正锯架)。
锯割时的往复运行有直线往复和摆动式操作两种，一般都有是略微抬起一些，身体回到原来的位置。
但无论是哪种姿势，在锯割的过程中，要始终保持锯缝的平直。
较厚的工件(如圆钢、工字钢)一般采用远起锯。
起锯角不宜超过15°。
太大，起锯不易平稳;太小，不易切入工件。
对于薄型工件(如薄钢板、绝缘板)宜近起锯。
起锯角不宜超过15°。
起锯时，为了保证切点准确，可用拇指指甲导引锯条。
锯割金属条料、扁钢、角钢和槽钢时，应尽可能从厚面锯割下去，以增加锯条使用有效长度，避免锯齿被勾住而崩断。
(3)梯子安装管槽及进行布线拉线工序时，常常需要登高作业。
常用的梯子有直梯和人字梯两种。
直梯多用于户外登高作业，如搭在电杆上和墙上安装室外光缆;后者通常用于户内登高作业，如安装管槽、布线拉线等。
综合布线常用器材
超五类配线架
通信跳线架 通信跳线架与配线架作用相同，都是为了防止长时间的插拔，导
致接口的松动和损坏。因此使用跳线架和配线架解决设备间的连
接问题。
不同的是，通信跳线架主要用于语音配线系统。一般采用110配线
架，主要是上级程控交换机过来的接线与到桌面终端的语音信息
点连接线之间的连线和跳线部分。
（1）25对跳线架 25对跳线架满足T-568A超五类传输标准，符合 T568A和T568B线序，适用于设备间的水平布线或设备 端接，以及集中点的互配端接，如图4-50所示。 （2）50对跳线架 50对跳线架与25对跳线架具有相同的作用，但是 承载的信息量却是25对跳线架的一倍，如图4-51所示。
2）SC连接器和跳线：
ST连接器从外形来看是圆形的
SC连接器从外形来看是方形的
网络机柜 机柜是存放设备和线缆交接地方。标准U机柜以U为单位区分（ 1U=44.45mm）。 标准的机柜为：内部安装宽度19in，机柜宽度为600mm，一 般情况下:服务器机柜的深≥800 mm，而网络机柜的深≤800 mm。 具体规格见表所示：
常用综合布线专用工具 （1）RJ45口网络压线钳：用于压接RJ45水晶头，辅助作用是剥 线 （2）单口网络打线钳：主要用于跳线架打线。打线时应注意 打线刀头是否良好；打线时应对正模块，快速打下，并且用力适 当；打线刀头属于易耗品，刀头裁线次数≤1000次，超过使用次 数后需要及时更换。
图4-70 RJ45口压线钳 图4-71 单口打线钳
上下对应的8组指示灯会按照1-8顺序轮流重复闪烁。 如果有一芯或者多芯没有压接到位时，对应的指示灯不亮。
插口中，观察测试仪指示灯闪烁顺序，如果跳线线序和压接正确时，
如果有一芯或者多芯线序错误时，对应的指示灯将显示错误的线序。
网络综合布线系统工程常用器材和工具
第3章 网络综合布线系统工程 常用器材和工具
（4）室内/室外光缆（单管全绝缘型） 主要应用范围包括： 1) 不需任何互联情况下，由户外延伸入户内，线缆具有阻烯特性； 2) 园区中楼宇之间的连接； 3) 本地线路和支路网络； 4) 严重潮湿、温度变化大的环境； 5) 架空连接时； 6) 地下管道或直埋； 7) 悬吊缆/服务缆。 主要性能优点包括： 1) 高性能的单模和多模光纤符合所有的工业标准； 2) 设计符合低毒、无烟的要求； 3) 套管内具有独立TLA彩色编码的光纤； 4) 轻质的单通道结构节省了管内空间，管内灌注防水凝胶，以防止水渗入；注胶芯完全由聚酯带包裹； 5) 符合ISO/IEC11801标准； 6) Aramid抗拉线增强组织提高对光纤的保护； 7) 聚乙烯外衣在紫外线或恶劣的室外环境有保护作用； 8) 低磨擦的外皮使之可轻松穿过管道，完全绝缘或铠装结构，撕剥线使剥离外表更方便。 室内/室外光缆有4芯、6芯、8芯、12芯、24芯、32芯。
序号
检查项目
指标
检查方法
1
导体直径(mm)
0.511
激光测径仪
2
绝缘外径(mm)
0.92
激光测径仪
3
绝缘最大偏心(mm)
≤0.020
激光测径仪
4
导体伸长率(%)
20～25
伸长试验仪
5
同轴电容pF/m
228
电容测试仪
6
火花击穿数(个)
≤2(DC 3500V)
火花记录器
7
颜色
孟塞尔色标
比色
第3章 网络综合布线系统工程 常用器材和工具
第3章 网络综合布线系统工程 常用器材和工具
在生产制造过程中,影响网络双绞线传输速率和距离的主要因素有： 1）铜棒材料质量。 2）铜棒拉丝制成线芯的直径、均匀度、同心度。 3）线芯覆盖绝缘层的厚度和均匀度、同心度。 4）两芯线绞绕节距和松紧度。 5）4对绞绕节距和松紧度。 6）生产过程中的张紧拉力。 7）生产过程中的卷轴曲率半径。 在工程施工过程中,影响网络双绞线传输速率和距离的主要因素有： 1）网络双绞线配线端接工程技术。 2）布线拉力。 3）布线曲率半径。 4）布线绑扎技术。 5）电磁干扰。 6）工作温度。
（4）室内/室外光缆（单管全绝缘型） 主要应用范围包括： 1) 不需任何互联情况下，由户外延伸入户内，线缆具有阻烯特性； 2) 园区中楼宇之间的连接； 3) 本地线路和支路网络； 4) 严重潮湿、温度变化大的环境； 5) 架空连接时； 6) 地下管道或直埋； 7) 悬吊缆/服务缆。 主要性能优点包括： 1) 高性能的单模和多模光纤符合所有的工业标准； 2) 设计符合低毒、无烟的要求； 3) 套管内具有独立TLA彩色编码的光纤； 4) 轻质的单通道结构节省了管内空间，管内灌注防水凝胶，以防止水渗入；注胶芯完全由聚酯带包裹； 5) 符合ISO/IEC11801标准； 6) Aramid抗拉线增强组织提高对光纤的保护； 7) 聚乙烯外衣在紫外线或恶劣的室外环境有保护作用； 8) 低磨擦的外皮使之可轻松穿过管道，完全绝缘或铠装结构，撕剥线使剥离外表更方便。 室内/室外光缆有4芯、6芯、8芯、12芯、24芯、32芯。
序号
检查项目
指标
检查方法
1
导体直径(mm)
0.511
激光测径仪
2
绝缘外径(mm)
0.92
激光测径仪
3
绝缘最大偏心(mm)
≤0.020
激光测径仪
4
导体伸长率(%)
20～25
伸长试验仪
5
同轴电容pF/m
228
电容测试仪
6
火花击穿数(个)
≤2(DC 3500V)
火花记录器
7
颜色
孟塞尔色标
比色
第3章 网络综合布线系统工程 常用器材和工具
第3章 网络综合布线系统工程 常用器材和工具
在生产制造过程中,影响网络双绞线传输速率和距离的主要因素有： 1）铜棒材料质量。 2）铜棒拉丝制成线芯的直径、均匀度、同心度。 3）线芯覆盖绝缘层的厚度和均匀度、同心度。 4）两芯线绞绕节距和松紧度。 5）4对绞绕节距和松紧度。 6）生产过程中的张紧拉力。 7）生产过程中的卷轴曲率半径。 在工程施工过程中,影响网络双绞线传输速率和距离的主要因素有： 1）网络双绞线配线端接工程技术。 2）布线拉力。 3）布线曲率半径。 4）布线绑扎技术。 5）电磁干扰。 6）工作温度。
8种综合布线施工中所使用到的工具
8种综合布线施工中所使用到的工具1. 探讨主题概述在综合布线的施工过程中，使用合适的工具非常关键。
它不仅可以提高施工效率，还可以确保工程质量。
本文将深入探讨8种在综合布线施工中常用的工具，并分析它们的作用和使用注意事项。
2. 扎线工具扎线工具是综合布线中常用的工具之一，它用于固定布线所需要的线缆、光纤等。
在使用扎线工具的时候，需要确保线缆被牢固地扎在位，以防止在后续的使用中出现松动或断裂。
3. 雷管雷管是在综合布线施工中用来打孔的工具，特别适用于较硬的墙面或者地面。
使用雷管时需要注意操作方法，并且保证安全操作，以免造成不必要的伤害。
4. 钳子钳子是用来剪断、夹持或者夹紧线缆和连接器的工具。
在使用钳子时，需要注意选用合适的型号，避免因为力度不够或者过大而损坏线缆或工具本身。
5. 测距仪测距仪是用来测量布线距离和位置的工具，它可以帮助施工人员准确地确定线缆的敷设位置和长度，从而提高工程的准确性和效率。
6. 红外线测距仪红外线测距仪是在施工中用来测量较长距离的工具，在敷设主干线路时非常实用。
使用红外线测距仪需要注意遮挡物品，以确保测量的精准性。
7. 剥线钳剥线钳是用来拆卸线缆绝缘层并暴露出内部导体的工具。
在使用剥线钳时，需要掌握合适的力度和方法，避免损坏线缆导体。
8. 手电钻手电钻是在施工中用来钻孔的工具，特别适用于软质材料的钻孔。
在使用手电钻时，需要注意操作方法和安全事项，以免发生意外。
总结与回顾在综合布线施工中，合适的工具可以提高施工效率和质量。
扎线工具、雷管、钳子、测距仪、红外线测距仪、剥线钳和手电钻是常用的8种工具。
合理使用这些工具，并严格遵守安全操作规程，可以保证施工的顺利进行，并提高工程的质量。
个人观点与理解在综合布线施工中，选择合适的工具非常重要。
除了以上提到的工具，还有许多其他的工具可以提高施工效率和质量。
对于施工人员来说，熟练掌握各种工具的使用方法和注意事项，可以更好地完成工程任务，并确保工程质量。
第02节、综合布线系统工程常用器材和工具
6U 8U 9U 12U 31U 36U 40U
规格型号 （宽*深*高） 530*400*300 530*400*400 530*400*450 530*400*600 600*800*1600
600*800*1800
600*800*2000
产品名称
普通网络 机柜系列
用户单 元
18U 22U 27U 31U 36U 40U 45U
大对数线品种
• 大对数线品种分为屏蔽大对数线和非屏蔽 大对数线
同轴电缆
• 同轴电缆是由一根空心的外圆柱导体及其 所包围的单根内导线所组成，柱体同导线 用绝缘材料隔开，其频率特性比双绞线好， 能进行较高速率的传输。由于它的屏蔽性 能好，抗干扰能力强，通常多用于基带传 输。
• 同轴电缆根据其直径大小可以分为：粗同 轴电缆与细同轴电缆。为了保持同轴电缆 的正确电气特性，电缆屏蔽层必须接地。 同时两头要有终端来削弱信号反射作用。
计算机网络工程使用的双绞线种类
双绞线
屏蔽双绞线 非屏蔽双绞线
3类（带宽16Mbps） 5类（带宽100Mbps） 超5类（带宽100Mbps） 6类（带宽250Mbps）
3类（带宽16Mbps） 4类（带宽20Mbps） 5类（带宽100Mbps） 超5类（带宽100Mbps） 6类（带宽250Mbps） 7类（带宽620Mbps）
• 4）六类线：该类电缆的传输频率为1MHz～ 250MHz，六类布线系统在200MHz时综合衰减串 扰比（PS-ACR）应该有较大的余量，它提供2倍 于超五类的带宽。六类布线的传输性能远远高于 超五类标准，最适用于传输速率高于1Gbps的应 用。六类与超五类的一个重要的不同点在于：改 善了在串扰以及回波损耗方面的性能，对于新一 代全双工的高速网络应用而言，优良的回波损耗 性能是极重要的。六类标准中取消了基本链路模 型，布线标准采用星形的拓扑结构，要求的布线 距离为：永久链路的长度不能超过90m，信道长 度不能超过100m。
规格型号 （宽*深*高） 530*400*300 530*400*400 530*400*450 530*400*600 600*800*1600
600*800*1800
600*800*2000
产品名称
普通网络 机柜系列
用户单 元
18U 22U 27U 31U 36U 40U 45U
大对数线品种
• 大对数线品种分为屏蔽大对数线和非屏蔽 大对数线
同轴电缆
• 同轴电缆是由一根空心的外圆柱导体及其 所包围的单根内导线所组成，柱体同导线 用绝缘材料隔开，其频率特性比双绞线好， 能进行较高速率的传输。由于它的屏蔽性 能好，抗干扰能力强，通常多用于基带传 输。
• 同轴电缆根据其直径大小可以分为：粗同 轴电缆与细同轴电缆。为了保持同轴电缆 的正确电气特性，电缆屏蔽层必须接地。 同时两头要有终端来削弱信号反射作用。
计算机网络工程使用的双绞线种类
双绞线
屏蔽双绞线 非屏蔽双绞线
3类（带宽16Mbps） 5类（带宽100Mbps） 超5类（带宽100Mbps） 6类（带宽250Mbps）
3类（带宽16Mbps） 4类（带宽20Mbps） 5类（带宽100Mbps） 超5类（带宽100Mbps） 6类（带宽250Mbps） 7类（带宽620Mbps）
• 4）六类线：该类电缆的传输频率为1MHz～ 250MHz，六类布线系统在200MHz时综合衰减串 扰比（PS-ACR）应该有较大的余量，它提供2倍 于超五类的带宽。六类布线的传输性能远远高于 超五类标准，最适用于传输速率高于1Gbps的应 用。六类与超五类的一个重要的不同点在于：改 善了在串扰以及回波损耗方面的性能，对于新一 代全双工的高速网络应用而言，优良的回波损耗 性能是极重要的。六类标准中取消了基本链路模 型，布线标准采用星形的拓扑结构，要求的布线 距离为：永久链路的长度不能超过90m，信道长 度不能超过100m。
网络综合布线器材和工具
目
• （3）当电力电缆与控制电缆较少时，可同一 电缆桥架安装，中间要用隔板将电力电缆和控 制电缆隔开敷设。
• （4）桥架水平敷设时，桥架之间旳连接头应 尽量设置在跨距旳1/4左右处。
• （5）桥架装置应有可靠接地。长距离旳电缆 桥架每隔30-50米接地一次。
• （6）桥架在室外安装时应有其顶层加装保护 罩，预防日晒雨淋。
具箱中还应常备诸如：水泥钉、木螺丝、自 攻螺丝、塑料膨胀管、金属膨胀栓等小材料。
图4-39 电工工具箱及工具
• 2．线盘
• 用于长距离旳电源线盘接电，线盘长度有 20米、30米、50米等型号。
图4-40电源线盘
• 3．充电起子
• 充电起子，既可当螺丝刀又能用作电钻， 特殊情况下以充电电池作为动力电源。
42U
37U 32U 27U 22U 18U
高度 2.2m
2.0m
1.8m 1.6m 1.4m 1.2m 1.0m
宽度×深度 600×600 600×800 800×800 600×600 600×800 800×600 800×800 600×600 600×800 800×600 800×800 600×600 600×800 600×600 600×800 600×600 600×800 600×600
• 6．扳曲器
• 直径稍大旳（不小于25mm）电线管或不不 小于25mm旳厚壁钢管，可采用扳曲器来弯管。
图4-48 简易弯管器
• 7．曲线锯
• 主要用于锯割直线和特殊旳曲线切口旳； 能锯割木材、PVC和金属等材料。
图4-56 曲线锯
• 8．角磨机
• 角磨机用于磨平金属槽、管切割后会留下 锯齿形旳毛边，预防毛边剌穿线缆旳外套，保 护线缆。
网络综合布线工具(1)
网络综合布线 工具
１．扎带
扎带分尼龙扎带与金属扎带.使用带 有标签的尼龙扎带〔如图4-37所示〕,在 整理线缆的同时可以加以标记；使用带有 卡头的尼龙扎带,可以将线缆轻松的固定 在面板上.
扎带使用时也可用专门工具.
2.1电工与电动工具
1．电工工具箱
布线施工中必备的工具,一般包括有:钢丝 钳、尖嘴钳、斜口钳、剥线钳、一字螺丝批、 十字螺丝批、测电笔、电工刀、电工胶带、活 扳手、呆扳手、卷尺、铁锤、凿子、斜口凿、 钢锉、钢锯、电工皮带、工作手套等.
• 另一个用来调整测量读数的,其中4-83〔a〕 为测量接地棒,4-83〔b〕为接地极连接线,483〔c〕为接地棒短接线,4-83〔d〕为接地棒 长接线.
• 接地电阻的测量方法如图4-83所示,分3步 进行.
• 测量摇柄的速度为120r/min.
图4-83接地电阻测量仪与附件
• 4．对讲机
图4-84 对讲机
谢谢
具箱中还应常备诸如：水泥钉、木螺丝、自 攻螺丝、塑料膨胀管、金属膨胀栓等小材料.
图4-39 电工工具箱及工具
• 2．线盘 • 用于长距离的电源线盘接电,线盘长度有
20米、30米、50米等型号. • 根据不同的长度规格价钱有30~300不等
电源线盘
• 3．充电起子
• 充电起子,既可当螺丝刀又能用作电钻,特 殊情况下以充电电池作为动力电源.配合各式 通用的六角工具头可以拆卸及锁入螺丝,钻洞 等.可取代传统起子,拆卸锁入螺丝完全不费力, 提高工效.
法.
•
钳形接地电阻测量仪是一种新颖的测量工
具,它方便、快捷,外形酷似钳形电流表,测试时
不需辅助测试桩,只需往被测地线上一夹,几秒
钟即可获得测量结果.
１．扎带
扎带分尼龙扎带与金属扎带.使用带 有标签的尼龙扎带〔如图4-37所示〕,在 整理线缆的同时可以加以标记；使用带有 卡头的尼龙扎带,可以将线缆轻松的固定 在面板上.
扎带使用时也可用专门工具.
2.1电工与电动工具
1．电工工具箱
布线施工中必备的工具,一般包括有:钢丝 钳、尖嘴钳、斜口钳、剥线钳、一字螺丝批、 十字螺丝批、测电笔、电工刀、电工胶带、活 扳手、呆扳手、卷尺、铁锤、凿子、斜口凿、 钢锉、钢锯、电工皮带、工作手套等.
• 另一个用来调整测量读数的,其中4-83〔a〕 为测量接地棒,4-83〔b〕为接地极连接线,483〔c〕为接地棒短接线,4-83〔d〕为接地棒 长接线.
• 接地电阻的测量方法如图4-83所示,分3步 进行.
• 测量摇柄的速度为120r/min.
图4-83接地电阻测量仪与附件
• 4．对讲机
图4-84 对讲机
谢谢
具箱中还应常备诸如：水泥钉、木螺丝、自 攻螺丝、塑料膨胀管、金属膨胀栓等小材料.
图4-39 电工工具箱及工具
• 2．线盘 • 用于长距离的电源线盘接电,线盘长度有
20米、30米、50米等型号. • 根据不同的长度规格价钱有30~300不等
电源线盘
• 3．充电起子
• 充电起子,既可当螺丝刀又能用作电钻,特 殊情况下以充电电池作为动力电源.配合各式 通用的六角工具头可以拆卸及锁入螺丝,钻洞 等.可取代传统起子,拆卸锁入螺丝完全不费力, 提高工效.
法.
•
钳形接地电阻测量仪是一种新颖的测量工
具,它方便、快捷,外形酷似钳形电流表,测试时
不需辅助测试桩,只需往被测地线上一夹,几秒
钟即可获得测量结果.
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第3章 网络综合布线系统工程 常用器材和工具
计算机网络工程使用4对非屏蔽双绞线导线，物理结构 如图3-2所示：
图 3-2 双绞线物理结构
1.非屏蔽双绞线电缆的优点： 1) 无屏蔽外套，直径小，节省
所占用的空间； 2) 质量小、易弯曲、易安装； 3) 将串扰减至最小或加以消除； 4) 具有阻燃性； 5) 具有独立性和灵活性，适用于结构化综合布线。
4.网络双绞线的生产制造过程 我们以超五类非屏蔽双绞线为例,介绍双绞线制造过程。 一般制造流程为：铜棒拉丝→单芯覆盖绝缘层→两芯绞绕 →4对绞绕→覆盖绝缘层→印刷标记→成卷。 而在工厂专业化大规模生产超五类缆时的工艺流程分为： 绝缘、绞对、成缆、护套四项。
绝缘
绞对
成缆
护套
第3章 网络综合布线系统工程 常用器材和工具
第3章 网络综合布线系统工程 常用器材和工具
2.双绞线的参数 为了便于理解，我们首先解释几个名词。 1) 衰减：衰减（Attenuation）是沿链路的信号损失度量。衰减随 频率而变化，所以应测量在应用范围内的全部频率上的衰减。 2) 近端串扰：近端串扰NEXT损耗（Near-EndCrosstalkLoss）是 测量一条UTP链路中从一对线到另一对线的信号耦合。 3) 直流电阻：直流环路电阻会消耗一部分信号并转变成热量，它 是指一对导线电阻的和，11801的规格不得大于19.2W每对间的差 异不能太大（小于0.1W)，否则表示接触不良，必须检查连接点
各个制造流程的技术要求如下： （1）绝缘线 绝缘线检测项目、指标和测试方法见表3-1。
表3-1 绝缘线检测
序号
检查项目
1 导体直径(mm)
2 绝缘外径(mm)
3 绝缘最大偏心(mm)
4 导体伸长率(%)
5 同轴电容pF/m
6 火花击穿数(个)
7 颜色
指标 0.511 0.92 ≤0.020 20～25 228 ≤2(DC 3500V) 孟塞尔色标
第3章 网络综合布线系统工程 常用器材和工具
4) 特性阻抗：与环路直接电阻不同，特性阻抗包括电阻及 频率自1～100MHz的电感抗及电容抗，它与一对电线之间 的距离及绝缘的电气性能有关。各种电缆有不同的特性阻 抗，对双绞线电缆而言，则有100W、120W及150W几种。 5) 衰减串扰比（ACR）：在某些频率范围，串扰与衰减量 的比例关系是反映电缆性能的另一个重要参数。ACR有时 也以信噪比（SNR）表示，它由最差的衰减量与NEXT量值 的差值计算。较大的ACR值表示对抗干扰的能力更强，系 统要求至少大于10dB。 6) 电缆特性：通讯信道的品质是由它的电缆特性--信噪比 SNR来描述的。SNR是在考虑到干扰信号的情况下，对数据 信号强度的一个度量。如果SNR过低，将导致数据信号在 被接收时，接收器不能分辨数据信号和噪音信号，最终引
第3章 网络综合布线系统工程 常用器材和工具
计算机综合布线使用的双绞线的种类如图3-1所示：
图3-1计算机网络工程使用的双绞线种类
屏蔽双绞线 双绞线
非屏蔽双绞线
3类（带宽16Mbps） 5类（带宽100Mbps） 超5类（带宽100Mbps） 6类（带宽250Mbps）
3类（带宽16Mbps） 4类（带宽20Mbps） 5类（带宽100Mbps） 超5类（带宽100Mbps） 6类（带宽250Mbps） 7类（带宽620Mbps）
第3章 网络综合布线系统工程
常用器材和工具
第3章 网络综合布线系统工程 常用器材和工具
在网络综合布线系统工程施工中，我们都会 用到不同的网络传输介质、网络布线配件和 布线工具等。在本章我们详细介绍网络综合 布线系统工程常用器材和工

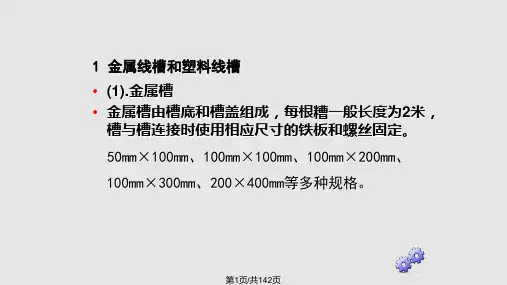

3.1 网络传输介质 3.1.1 双绞线线缆 3.1.2 大对数双绞线 3.1.3 同轴电缆 3.1.4 光缆的品种与性能 3.1.5 吹光缆铺设技术 3.2 线槽规格、品种和器材 3.2.1 金属线槽和塑料线槽 3.2.2 金属管和塑料管 3.2.3 桥架 3.2.4 线缆的槽、管铺设方法 3.2.5 信息模块 3.2.6 面板、底盒 3.2.7 配线架 3.2.8 机柜 3.3 布线工具 3.4网络综合布线器材展示柜 习题
表3-2 绞对检测
序号 检查项目
指标
检查方法
1 节距
白蓝10mm 白桔15.6mm 白绿12.5mm 白棕18mm
直尺测量
2 绞向
Z向（右向）
目测
3
绞对线单跟导线 直流电阻
≤93Ω
电阻表
4
绞对前后 电阻不平衡
≤2%
(大电阻值-小电阻值)/ (大电阻值+小电阻值)×100%
5 耐高压
DC 3s, 2000V
起数据错误。因此，为了使数据错误限制在一定范围内， 必须定义一个最小的可接收的SNR。
第3章 网络综合布线系统工程 常用器材和工具
3.双绞线的绞距 在双绞线电缆内，不同线对具有不同的绞距长度。一般地 说，4对双绞线绞距周期在38.1mm长度内，按逆时针方向 扭绞，一对线对的扭绞长度在12.7mm以内。
检查方法 激光测径仪 激光测径仪 激光测径仪 伸长试验仪 电容测试仪 火花记录器 比色
第3章 网络综合布线系统工程 常用器材和工具
（2）绞对
绞对时应注意收、放线张力的控制。避免张力过大放线不均匀，拉伤线
对，对线对的电气性能产生影响，同时也应避免张力过小导致放线线盘
过于松动产生缠绕、打结现象。
绞对检测项目、指标和测试方法见表3-2。
第3章 网络综合布线系统工程 常用器材和工具
3.1 网络传输介质 目前，在通信线路上使用的传输介质有：双绞线、大对数 双绞线、光缆。
3.1.1 双绞线线缆 双绞线（Twistedpair，TP）是一种综合布线工程中最常用 的传输介质。双绞线是由两根具有绝缘保护层的铜导线组 成。把两根具有绝缘保护层的铜导线按一定节距互相绞在 一起，可降低信号干扰的程度，每一根导线在传输中辐射 出来的电波会被另一根线上发出的电波抵消。 目前，双绞线可分为非屏蔽双绞线UTP，也称无屏蔽双绞 线和屏蔽双绞线STP，屏蔽双绞线电缆的外层由铝泊包裹 着，它的价格相对要高一些。
