1：长虹CK53A彩色电视机接收电视信号时,右边图像不清晰;在末接收电视信号时,出现光栅右亮左暗显像管电路 C355失效。
2：长虹CK53A彩色电视机开机瞬间偶尔有彩色,然后彩色消失色解码电路 C608漏电。
3：长虹G2132[k]彩电开机瞬间有一条水平亮线后全无，查为5V负载上的遥控接收头短路。
4：长虹CK53A故障：图象顶部压缩解决：场输出下管Q403测B极2.2V（正常时应为0.7V）。
换掉Q403恢复正常。
1、长虹系列对于LA7688N解码块关机亮点改进：去掉Y板（视放板）VD611、VD612背焊一只4148二极管,正接VD613正负接VD617-B极即可。
2、长虹29A18行场幅均不满，主电源只有75---85V，经查电源部分VD520性能不良，更换RU2即可。
3、长虹CK56B2----22”，行场振TA7698集成块33脚VCC+8.6V，如果只有4V左右时，为行推动开路[包括推动管、变压器等]。
4、长虹2939FD，上部回扫线[有部分台有]，进入“S”总线，调回ABK--ENABLE[正常]即可。
[故障时亮度变亮]5、长虹N2918机只有兰背景无图声AV入，AV输出有图无伴音，调整微调候AV可有伴音，电视机有时有伴音，图差，且Y信号好象丢失。
经反复查为梳状有故障，把内部重焊一遍，一切正常[估计电容有漏电]。
注：如把本机按键插座取下，频道自动翻转。
6、长虹C2589工作一会场上部有黑条线无数，线性不良，经反复加热查为C329--471K涤电容不良，更换后正常。
7、长虹C2191出现“吱”声行不工作，拔掉偏转线圈，行管C极电压就正常，经查：C428--1UF/250V电容短路，更换正常。
8、长虹C2992出现上半部图象有锯齿状，经查C825[场供电电容]35V/1000UF后正常。
9、长虹G2125机，上半部拉长经查R402[120K]电阻开路，换后正常。
10、长虹2118FA（A6机芯），VD514（4148）开路时，代假负载时主电源完全正常。
□周强例1：一台55D2000i型机，二次不开机。
分析检修：上电试机，二次开机后，指示灯快速闪烁，且指示灯亮度偏暗。
测量主板插头CON19中的12.3V供电在8V-12V之间波动；拔下电源板到主板的供电插线，测电源板输出的12V电压正常。
为了区分故障部位，在电源板的12V输出端接一只20W/12V灯泡,上电后12V电压仍波动，由此确认问题在电源板上。
该机电源板型号是HLS70D-2MD400,采用NCP1607A（PFC电路）+NCP1271A（12.3V电源）=UCC25710（LED控制电路）方案。
D2051N4148 PFC VCC«_|^-02022N44012S z O2O2R212^0N102BPC8173J~~4R217 4.7k—CZJ—7JZD10215V①测量NCP1271A供电为0V,明显异常。
该供电由Q108（C2655）.ZD102（15V）等元器件组成的串联稳压电路提供，如图1所示。
测量Q108的c极电压约为17V、b极电压约为16V,但e极电压为0V,判断Q108损坏，换新Q108后试机，故障排除。
此时测得Q108的c、b、e极电压分别是15V.14.5V和13.8V。
提示：在该型电源板中，Q108及其b极的15V稳压二极管ZD102故障率较高。
例2：—台55D2000i型机，开机后黑屏，背光不亮。
分析检修：此机采用MPL70D-2MD400-A 型电源板。
检查电源板上的背光驱动电路，如图2所示，发现功率管QH1短路，整流二极管DH6~ DH9（SSF3GGX4）无明显异常。
更换CH1后，拆下保险管，用一只100W/220V灯泡代替保险管，再用一只lOkfl电阻跨接在12V与PS-ON.BL-ON和ADJ端上，通电测量背光驱动输出电压为0V,说明背光驱动电路还有问题。
代换驱动芯片LC6599后通电，背光仍不亮,检查LC6599供电为13V（正常），怀疑整流二极管DH6-DH9异常，拆下这4只二极管逐一检测，发现DH6.DH9正反向电阻均约为5kfl,明显异常。

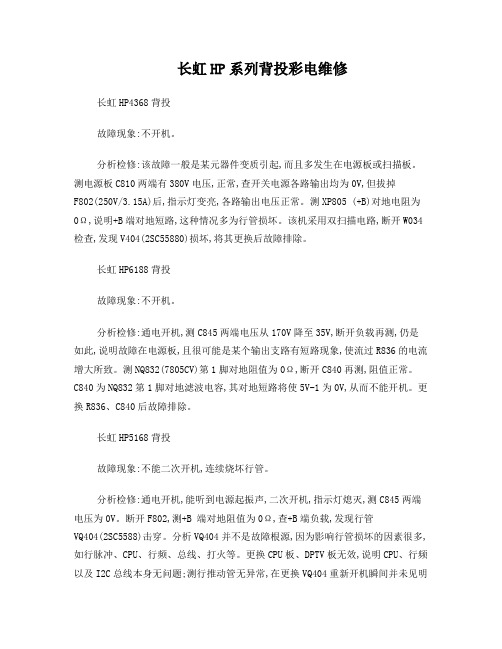

长虹HP系列背投彩电维修长虹HP4368背投故障现象:不开机。
分析检修:该故障一般是某元器件变质引起,而且多发生在电源板或扫描板。
测电源板C810两端有380V电压,正常,查开关电源各路输出均为0V,但拔掉F802(250V/3.15A)后,指示灯变亮,各路输出电压正常。
测XP805 (+B)对地电阻为0Ω,说明+B端对地短路,这种情况多为行管损坏。
该机采用双扫描电路,断开W034检查,发现V404(2SC55880)损坏,将其更换后故障排除。
长虹HP6188背投故障现象:不开机。
分析检修:通电开机,测C845两端电压从170V降至35V,断开负载再测,仍是如此,说明故障在电源板,且很可能是某个输出支路有短路现象,使流过R836的电流增大所致。
测NQ832(7805CV)第1脚对地阻值为0Ω,断开C840再测,阻值正常。
C840为NQ832第1脚对地滤波电容,其对地短路将使5V-1为0V,从而不能开机。
更换R836、C840后故障排除。
长虹HP5168背投故障现象:不能二次开机,连续烧坏行管。
分析检修:通电开机,能听到电源起振声,二次开机,指示灯熄灭,测C845两端电压为0V。
断开F802,测+B 端对地阻值为0Ω,查+B端负载,发现行管VQ404(2SC5588)击穿。
分析VQ404并不是故障根源,因为影响行管损坏的因素很多,如行脉冲、CPU、行频、总线、打火等。
更换CPU板、DPTV板无效,说明CPU、行频以及I2C总线本身无问题;测行推动管无异常,在更换VQ404重新开机瞬间并未见明显的打火现象,故重点检查NZ401及其外围电路,因NZ401(TDA9111)产生行场小信号,若NZ401或其外围电路出现故障,使产生的行场波形异常,就很可能烧坏行管。
经检查,外围电路正常,供电也正常,试更换IC后,故障排除。
长虹HP7088背投故障现象:不能二次开机。
分析检修:通电开机,指示灯能变红,遥控开机无效,指示灯颜色不变(正常应变为黄色)。

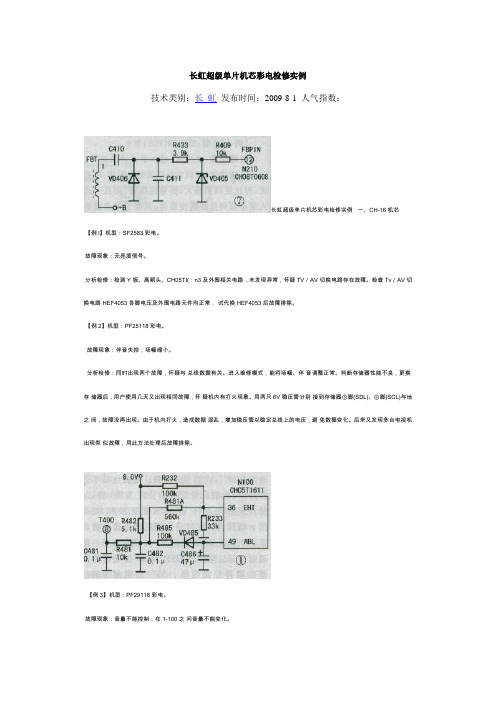

长虹超级单片机芯彩电检修实例技术类别：长虹发布时间：2009-8-1 人气指数：长虹超级单片机芯彩电检修实例一、CH-16机芯【例l】机型：SF2583彩电。
故障现象：无亮度信号。
分析检修：检测Y板、高频头、CH05TI(：n3 及外围相关电路，未发现异常，怀疑TV／AV 切换电路存在故障。
检查Tv／AV切换电路 HEF4053各脚电压及外围电路元件均正常，试代换HEF4053后故障排除。
【例2】机型：PF25118彩电。
故障现象：伴音失控，场幅缩小。
分析检修：同时出现两个故障，怀疑与总线数据有关。
进入维修模式，能将场幅、伴音调整正常。
判断存储器性能不良，更换存储器后，用户使用几天又出现相同故障，怀疑机内有打火现象。
用两只6V稳压管分别接到存储器⑤脚(SDL)、⑥脚(SCL)与地之间，故障没再出现。
由于机内打火，造成数据混乱，增加稳压管以稳定总线上的电压，避免数据变化。
后来又发现多台电视机出现类似故障，用此方法处理后故障排除。
【例3】机型：PF29118彩电。
故障现象：音量不能控制，在1-100之问音量不能变化。
分析检修：此故障应从几方面进行检查， (1)总线数据：OPTl(F0)、OPT2(68)、OPT3 (C6)和OPT4(DF)，务必设置在正常状态。
(2)维修关键部位：CH05T16021本身、CH05T16021⑦脚(音量控制)、⑥脚(静音控制端)及其外围电路。
(3)伴音功放电路 TDA8944J 和TDA8944AJ不能互相代用，因为TDA8944J不带音量控制功能，TDA8944AJ 带音量控制，其⑩脚为音量控制端，电压在 0V 一3V之间变化。
经检测此机TDA8944AJ损坏，更换后电视机正常。
【例4】机型：SF2539(F05)彩电。
故障现象：光栅暗，进入菜单时呈黑屏。
分析检修：开机有极暗的彩色图像，将亮度、对比度调到最大，图像也很暗，而且一进人菜单或调整音量便黑屏，只有当菜单或音量字符消失后，暗淡的图像才会出现。
长虹彩电电视机维修通病故障维修资料85例1．长虹CJ47A彩电行不同步，原因是行振荡电容C507虚焊。
2．长虹CK49A彩电图象上方白色的细横条纹查出电容C407失效。
3．长虹CJK51B1彩电无彩色该机无彩色、无字符，根据原理分析，同时出现上述两种故障的原因，一般是无行逆程脉冲输入。
测TA7698AP的38脚电压为0V（正常应为0．65V 左右）异常，再测量字符显示电路M50453-012⑥脚电压也为0V（正常为0．55V左右），显然上述两电路均无行逆程脉冲输入。
检查行逆程脉冲电路的T414⑦脚输出正常；又检查电容C412发现异常，接着检查R251电阻，发现开路，更换R251后开机正常。
4．长虹CJK53B彩电光栅的中间部位较亮是场输出反馈电路中电容C307容量减小造成。
5．长虹51-Ⅲ彩电无光、无声无光、无声，有“吱吱”声。
测115V只有20V左右，检查电源行逆程脉冲反馈电路的D808正反向电阻不正常，更换D808后故障排除。
6．长虹CK53A彩电不记忆自动搜索节目时，若节目号变化，故障多在D902②脚的-30V电压上。
常为VD990击穿、C933电容漏电。
若自动搜索节目时，节目号不变化，故障多在AFC电路频率偏移。
7．长虹CK53A彩电图象上下抖动故障原因是电容C404（3．3UF/16V）漏电造成。
8．长虹CR53A彩电不开机按总电源开关红灯亮，过一会绿灯也亮。
按二次开机键后红灯不灭，CPU（M50436-560SP）⑨脚无开机电平输出。
查CPU5V电源及复位电压正常，故障原因是CPU28、29脚对地电容漏电，更换后开关自如。
9．长虹CR53K彩电场抖动调节场频电位器能使图象暂时稳定，测AN5435的15脚供电电压正常，13脚电压在6V上下抖动。
经查是该脚外接电容C404（3．3UF/16V）严重漏电。
10．长虹C1742彩电通病水平一条亮线原是保险电阻R805（5．1Ω/0．5 W）开路。
长虹大m 鼷m m i 技法□杜德云例1: 一台55A 7U (LJBX )型机（机芯：ZLS 82Gi ),故障现象为不开机。
分析检修:不开机故障,首先检查由电源板产生的并送至主板插座J S 01①〜④脚的+ 12V_PWR 电压，正常；⑨〜⑩脚的+ 18V _P W R 电压（供给伴 音功放电路）,也正常。
进一步检查由+ 12V_PWR 通过D C -D C 或L D O 转换成的 +5V _S t a n d b y 、UART _115200AC_ON02-2L -DM -04-20180531①+5 V 一 N o r m a l 、 12V _N o r m a l 、 +0.95V _VD -D C 、+0.95V _VDD C —C PU 、+3.3V _S t a n d b y 、+3.3V _N o r m a l 、+1.8V _N o r m a l 、+1.5V —D D R 、+1.22V—D D R 各路 电压，除+2.5V _D D R 4电压为0.51V (异常）,其余 基本正常。
连接打印工装，查看开机打印信息，如 图1所示，不正常。
于是，重点检查D D R 的+2.5V _D D R 4供电 (因之前已检查D D R 供电1.5V 和1.22V 正常， 2.5V 异常）形成电路即可。
在检查过程中发现，L D O 转换块US 03(AZ 1117H -2.5)的②脚输出电压为0.51V ,而检查输入端③脚电压却为1.35V (正常为5V ),明显不正常。
接下来分析+2.5V _D D R 4电压的形成过程： 如图2所示，首先从主芯片U 1(MSD 6A 848)的F 5 脚输出D D R _P W R E N 高电平控制信号，加至三 极管QS 03的基极，使其饱和导通，进而P 沟道M O S 管QS 01(A 03401 )在栅极得到低电平控制信号后导通，因其源极接有5V 待机电压,故从其 漏极形成5V 电压，加至US 03的输入端③脚，最 终工作产生+2.5V 电压，供给D D R 4。
长虹A6机芯彩电常见故障检修实例长虹公司应用A6机芯生产的彩电，到目前为止，已有20多种型号。
本文列举了图像通道、扫描电路、伴音通道、电源电路等4个部分共20个故障分析与实例，供读者排障时参考。
一、图像通道故障分析与检修实例故障现象：伴音和黑白图像正常，无彩色。
分析与检查：调色饱和度，并测LA7688N{17}脚电压0.3V不变，当色饱和度调至最大时，仍无彩色。
测{18}脚电压正常，测9脚电压为0.5V，这说明LA7688N内的色度开关处在与LA7688N{13}脚接通的状态(即S－VHS状态)，导致TV彩色全电视信号不能进入色度通道，造成无彩色故障。
因图像无彩色，使消色器工作，所以{17}脚电压低于0.9V。
用同样大小电容去替换LA7688N9脚外接电容C227后，故障排除。
故障现象：伴音和黑白图像正常，无彩色。
分析与检查：本故障现象与例一相同，色饱和度调至最大仍无彩色，测LA7688N{17}脚电压为0.3V不变化，说明已进入消色状态，测LA7688N9脚电压正常；测{43}脚电压时，发现其只有2V(正常值为4.3V)，说明色副载波恢复电路中APC滤波电路不正常，造成恢复的色副载波频率与色同步信号不同步，色副波频率偏离正常值，而不能正常进行色解调，造成无彩色。
测LA7688N{43}脚对地正反向电阻，只有几百欧，远小于正常值，经检查为电容C243严重漏电所致。
更换C243后，故障排除。
故障现象：伴音、黑白图像正常，无彩色。
分析与检查：对于此种故障，经检查发现LA7688N{38}、{39}脚电压不正常，只有2V(正常为4V)，说明是{38}、{39}脚(B－Y)、(R－Y)色差信号无输出造成的无彩色。
测{38}、{39}两脚的正反向电阻很小，断开C271、C273再测仍很小，说明LA7688N内部损坏。
更换AL7688N后，故障排除。
故障现象：伴音、黑白图像正常，无彩色。
分析与检查：测三个视放管V611、V612、V613 c极电压，发现V613c极电压太低(正常值为150V)，造成显像管红枪发射电子太多而偏色，经检查发现LA7688N{35}脚电压偏高(正常值为2～3V)。
长虹彩电通病及维修经验大集合（2）作者：不详来源：互联网发布时间：2006-9-8 4:43:28 发布人：zjf长虹彩电在1997年--1999年期间销售的最多的就是以C2992 D2962A等为代表的TDA 机芯的彩电，到现在已经进入维修高峰期。
从本人对这种机器的维修来看，它们的故障基本发生在如下部位（特殊故障除外）：除管座受潮外1；水平亮线。
此现象大多是TDA3654/TDA3653坏（在电源正常情况下要将C313---100UF/35V换成100HF/50V ，必要时也可将VD318--RU2和电源C 814--47UF/50F也同时换掉），也有R392--3.3M和视放板上R1519--220K开路引起水平亮线，还有就是维修开关（可以把它焊下不用）。
2；自动搜台不停。
中周TC31157C坏的特别多，少数也有C021--100-3P和C060--103P坏。
3；以D2962A为代表的有单独电源板的机器出现光栅闪烁，电源+B在100V左右摆动，大多是偏卷线圈插头旁边的一个电解电容C411--10U F/250V 无容量（维修时可将它去掉，再将电源+B输出上的电感L876有导线短路即可。
4；视放板上IC--TDA6103虚焊引起偏色有时还带有回扫线，个别机TDA6103（5）脚虚焊还会引起黑屏（有伴音）。
5；行推动变压器虚焊引起烧行管。
6；以C2991为代表的电源和主板在一起的机器电源C814--47UF/50V C820--4.7UF/50V失效引起因+B输出高而电源保护不开机（少数也有V 810--Z5295坏）。
还有行变（特别是BSC69H）坏引起不开机。
7；视放板上电阻R1519--220K变大或开路引起白回扫线，有时还有亮度加大就出现水平亮线。
8；对于采用汤姆逊彩管的机器如果发现电阻R433--10K R438--22K被烧毁的话你最好撤退走人，因大多是CRT报孤。
9；对那些装有梳状滤波器的机器，如果怀疑它有毛病可用遥控器上的BP键来关断判断。
长虹彩电易发故障速修与技改方案机芯或机型 易发故障与技改原因 速修方法与技改方案A3机芯 C2151KV、C2152KV机型，屏幕上易发出现木纹干扰，严重时掩盖图像开关电源输出的200V滤波电容器失效，更换C562(22uF／250V)电容器即可A3机芯 C2151KV、C2152KV机型，通电较长时间行扫描才能启动检查更换行振荡和行激励供电电路中的C563(330uF／35V)A6机芯 黑白图像显示正常，色饱和度开大后，出现满屏绿色画面测量LA7688的19脚电压，当电视机接收TV—PAL／NTSC制时，该脚工作电压应设置在1.7～2.6V间。
当电视机工作AV—PAL／NTSC制时，此脚应为2.9～3.8V。
当1脚电压正常，则故障在LC89950及周围电路上A6机芯 P2119机型，屏幕出现“M”字符用手按住电源开关不放，用遥控器“待机”，再遥控器开机即可A6机芯 屡损伴音功放TDA7496导致无伴音更换TDA7496，并将CRT、主声道左右扬声器网和主板地用屏蔽线相连，再将TDA7496供电端限流电阻换成15ΩA6机芯 个别型号的彩电在信号较差的地区接收信号出现雪花点较多，且有噪音在前置中频放大电路V101发射极极电阻R115两端并联-个0.01uF的电容A6机芯 频道号“1”下的节目关机后有频率漂移现象，而在其他频道号下无此现象将原装CPU换成CHT0408—5L21。
CHT0408—5121可代替CHT0405—5J77、CH0403—5H61A6机芯 2528B机型，出现字符飘动现象 在电容器C734处并联上-个几皮法的电容器A6机芯 屡损行管 按常规维修无果时，请检查更换加速二极管VD517(ZES1)A6机芯 关机时屏幕上出现色斑 若检查消亮点电路和显像管无效，可采取如下方法：拆去 消亮点电路的二极管VD611、VD612，再用-只二极管接 在Y电路板上，正极接VD613的正极，负极接三极管V617 的基极A6机芯 R2118A机型，无规律自动关机 检查CPU的41脚外部保护电容器C758是否失效 A6机芯 A2528B机型，屡损行管 27V行逆程电源对地短路，更换二极管VD571AA6机型 个别机型接收灵敏度低，雪花大在中频前置放大器V101的发射极电阻R115两端并联-只10nF的电容器CDT-2机芯 黑屏幕 HTV118机芯供电异常所致。
A!=>!=>l_l A.N ICE REF>AIRirMG 炮滋晶刎溉修6例□周强例1：一台32D3700i（IJBB）型机（ZLM75H1S 机芯）,灰屏。
分析检修：更换四合一主板（板号：856201694JUC6.690.00206632）后，故障依旧，根据机号区隔码G95查询，得知该机采用C320X16-E3-B（4）模组,HV320WHB-N86型屏。
用写码器将24C32数据读出，显示屏参错误,将屏参修改为“BO_1W_C320X16_E3_B4"并写回24C32,接上打印工装，将"upgrade_ALM75HiS_MT5510_ Vl.00044.pkg"升级文件拷入FAT32文件系统的U盘根目录下,然后将U盘插入电视机的USB口中，按住本机待机键不松手,给电视机上电,通过打印信息发现主板已进入升级状态，升级结束重启，满屏出现8mm左右宽的均匀竖黑条。
进入工厂模式检查屏参，已正常，怀疑配用主板错误，经核对主板无问题。
转向检查上屏线，找到一台32D3700i（LM8L）彩电（配用HV320WHB-N86型屏），其上屏线触点如图1所示。
换用该屏线后故障排除,这说明故障确系上屏线线序不对所致。
对比这两种上屏线，发现故障机原用6满芯排线，对照图1,取出满芯扁平排线中的多余排线后试机，故障排除。
例2：—台43Q5TF型机（ZLH85Gi机芯），图像上下跳动，有时灰屏。
分析检修：上电测量主板上各路DC-DC输出电压：电感L250输出电压为5.11V.L211输出电压为0.97V.L233输出电压为3.29V.L210输出电压为1.12V.L215输出电压为1.51V.U218②脚输出电压为1.82V,均正常。
测量主芯片U1（Hi3751V553）@＞、i®、@）、酸®、@、（©脚电氐未发现异常。
随后取下U1上的黑色铝制散热片，对U1进行补焊（芯片采用TSOP封装的方式），发现白色导热双面胶的中下部有明显烧熾发黄的痕迹，如图2所示。
长虹彩电通病及维修经验大集合（3）作者：不详来源：互联网发布时间：2006-9-8 4:43:31 发布人：zjf长虹CN-5机芯彩电开关电源原理与维修CN-5机芯是四川长虹电子集团公司近年来推出的新一代多制式大屏幕彩电机芯电路，被广泛应用在长虹红双喜、红太阳25及29彩电中，其各机型的社会占有量较大。
