一体化污水提升装置

一体化污水处理装置一体化污水处理装置是一种集污水处理、沉淀、过滤等功能于一体的设备，能够有效地处理各类污水，达到国家相关排放标准。

本文将介绍一体化污水处理装置的工作原理、主要组成部份、处理效果以及适合范围等方面的内容。

一、工作原理一体化污水处理装置采用生物降解技术，通过微生物的作用将有机物质分解为无害的物质，从而达到净化水质的目的。

其工作原理主要分为以下几个步骤：1. 污水进入一体化污水处理装置后，首先经过预处理，去除大颗粒悬浮物和沉淀物。

2. 经过初级处理后，污水进入生物处理单元，微生物在氧气的存在下，将有机物质进行降解和分解。

3. 经过生物处理后的水体进入沉淀池，通过重力作用使悬浮物沉淀下来。

4. 沉淀后的水体通过过滤装置进行进一步过滤，去除弱小颗粒和有机物残留。

5. 处理后的水体经过消毒处理，杀灭残留的细菌和病毒。

6. 最后，处理后的水体达到国家相关排放标准，可以安全地排放或者进行再利用。

二、主要组成部份一体化污水处理装置主要由以下几个部份组成：1. 预处理单元：包括格栅、沉砂池等设备，用于去除污水中的大颗粒悬浮物和沉淀物。

2. 生物处理单元：包括生物反应器、曝气装置等设备，用于进行有机物质的降解和分解。

3. 沉淀池：用于沉淀处理后的水体，使悬浮物沉淀下来。

4. 过滤装置：包括滤料层、过滤介质等设备，用于进一步去除弱小颗粒和有机物残留。

5. 消毒装置：包括紫外线消毒器、臭氧发生器等设备，用于杀灭残留的细菌和病毒。

6. 控制系统：用于监控和控制整个一体化污水处理装置的运行状态。

三、处理效果一体化污水处理装置具有高效、稳定的处理效果，能够将污水中的有机物质、悬浮物、氨氮等污染物降解到国家相关排放标准以下。

具体的处理效果如下：1. COD（化学需氧量）：降解率达到90%以上。

2. BOD（生化需氧量）：降解率达到90%以上。

3. SS（悬浮物）：去除率达到90%以上。

4. NH3-N（氨氮）：去除率达到80%以上。

一体化污水处理装置一体化污水处理装置是一种集污水处理、沉淀、过滤、消毒等功能于一体的设备，广泛应用于城市污水处理、工业废水处理以及农村污水处理等领域。

它通过物理、化学和生物等多种处理方法，将污水中的有害物质转化为无害物质，达到净化水质、保护环境的目的。

一体化污水处理装置通常由进水口、预处理单元、生物处理单元、沉淀单元、过滤单元、消毒单元和出水口等主要部份组成。

1. 进水口：污水进入装置的入口，通常设置在装置的一侧，可以通过管道将污水引入装置。

2. 预处理单元：主要用于去除污水中的大颗粒杂质和悬浮物，如砂石、树叶等。

预处理单元通常包括格栅、沉砂池和沉淀池等。

- 格栅：用于过滤大颗粒杂质和悬浮物，防止阻塞后续处理单元。

- 沉砂池：用于沉淀重颗粒杂质，如砂石等。

- 沉淀池：用于进一步沉淀悬浮物，减少污水中的悬浮物浓度。

3. 生物处理单元：主要通过生物降解作用，将有机物转化为无机物。

生物处理单元通常包括活性污泥法、固定化生物膜法等。

- 活性污泥法：通过将污水与活性污泥接触，利用污泥中的微生物对有机物进行降解。

- 固定化生物膜法：通过在填料或者膜上固定生物膜，利用生物膜中的微生物对有机物进行降解。

4. 沉淀单元：用于沉淀生物处理单元中产生的污泥和一部份悬浮物。

沉淀单元通常包括沉淀池和污泥浓缩池等。

- 沉淀池：用于沉淀生物处理单元中产生的污泥和一部份悬浮物。

- 污泥浓缩池：用于将沉淀池中的污泥浓缩，减少体积。

5. 过滤单元：用于进一步去除污水中的悬浮物和微生物。

过滤单元通常包括滤料层和滤料层下的排水系统。

- 滤料层：用于过滤污水中的悬浮物和微生物。

- 排水系统：用于采集过滤后的水，将其排出装置。

6. 消毒单元：用于杀灭污水中的病原微生物，确保出水的卫生安全。

消毒单元通常采用紫外线消毒或者氯消毒等方法。

- 紫外线消毒：通过紫外线照射，杀灭污水中的病原微生物。

- 氯消毒：通过添加氯化物或者次氯酸钠等消毒剂，杀灭污水中的病原微生物。

一体化泵站产品说明书TY系列一体化污水提升泵站是一种新型的污水处理设备，由筒身、潜水泵、耦合装置、管道、阀门、液位传感器、控制系统、粉碎型格栅和通风系统等部件组成。

其容积优化是最显著的特征，可以作为中小型混凝土泵站的替代品。

该泵站适用于住宅小区、饭店、学校、工厂、部队营房和其它公共场所的污水废水等收集和排放，主要安装于室外地下，也可用于室内场合。

TY系列一体化污水提升泵站具有以下特点：1.快速安装，一站式采购，按照最终用户的要求装配完整；2.高质量的组件，坚固的泵站筒体，大量实践证明可靠耐用；3.状态监测和远程监控，配合各种智能传感器，可以实现无人值守、编程控制和远程控制；4.防滑顶盖，不锈钢或玻璃纤维制成，可加装防盗安全锁，可加气压弹簧，轻松打开；5.可用不锈钢材料制作、也可用连续缠绕加强玻璃纤维筒体制作，优化设计，计算机控制缠绕工艺，确保厚度均匀并达到设计要求，质量稳定优良；6.压力管路，不锈钢或客户指定材料，所有管路在出厂前均通过压力测试，以防泄漏；7.进口管路最大达DN500，通常为不锈钢AISI304或316，可根据客户要求配置各种法兰；8.泵站上盖，玻璃钢或铝制，铝制安全格栅，不锈钢通风排气管，不锈钢扶手；9.不锈钢安装平板，方便未来的管路、水泵因为入流增大时升级；10.内置服务平台，可根据客户要求定制，不同形式、位置和高度。

TY系列一体化污水提升泵站可分为污水泵站、雨水泵站、合流泵站、污泥泵站等类型，选型订购需要提供相关技术参数。

1.泵站的流入流量Q（立方/小时）和最大流量时的变化系数需要确定；同时需要确定所需水泵的数量和扬程，可以选择一用一备或二用一备的方案；2.室外地面标高H0（米）也需要确定，也可以使用相对标高±0.00（米）；进水管的外接管径DN和管中标高H1（米），以及出水管的外接管径DN和管中标高H2（米）也需要确定；3.内部的管路材质可以是不锈钢SUS304或热镀锌管件；4.需要选择液位传感器、压力传感器、浮球或超声液位传感器等设备；5.控制系统可以选择自动液位控制、手动控制或远程控制；6.格栅类型可以选择提篮格栅或粉碎格栅；7.电控箱形式可以选择室外防雨控制柜或景观式管理房。

高效波纹玻璃钢埋地式一体化污水处理装置产品说明书东元环保设备（福州）有限公司D o n g y u a nE n v i r o n m e n t a l(F u z h o u)C o.,L T D一、概述1、产品概况生活污水对环境污染日益严重，一体化污水处理装置在总结引进国外生活污水处理工艺的基础上，结合我公司科研成果和工程实践，采用高分子复合材料，工厂化生产，是一种高效、节能、质轻、价廉的生活污水处理设备。

它成功替代了传统砖砌和钢混污水处理池因渗漏、运行工况不佳而污染地下水质和影响周围建筑物的安全。

该产品利用水的重力流，不需任何外来动力提升污水和运行费用，节省能源、管理方便，具有很好的的社会效益、环保效益和经济效益。

高效波纹玻璃钢池体采用波纹卧式罐体，抗压、抗冲击强度增加数倍，弥补普通卧式圆筒型罐体抗压、抗冲击强度的不足的缺陷，该产品内部生物填料采用MDS特型填料，内部加有“MDS专用特型填料”。

同时内部采用独特的分隔，这样的分隔减少了污水与污泥的接触时间，使酸性发酵和碱性发酵两个过程互不干扰，同时填料的存在增加了污水污泥与厌氧菌的接触表面积，大大提高了反应效率。

该产品经环境检测中心检测，污水处理效果明显，用户反应良好，该产品的广泛应用，以替代目前使用的砖砌和钢混污水处理池，成功避免了砖砌和钢混化粪池因渗漏而影响地下水质和周围环境建筑的安全，大大缩短了施工工期，以满足了各类用户对污水处理装置的使用要求。

2、产品通过的相关认证(1)河南省建设科技2005-2007年重点应用技术项目(2)2004年河南省重点推广项目(3)河南省建设新产品新技术推广证书(4)河南省环境保护产品推荐证书(5)外观专利证书(6)实用新型专利证书(7)河南省环境保护产业协会会员证书(8)经过科学技术成果鉴定3、设计原则依据我国环境保护政策，废水治理应符合以下原则：（1）采用无污染或少污染的先进，稳定的生产工艺，优先于排污口终端处理的原则。

给排水收稿日期作者简介高　建(—),男,助理工程师,年毕业于兰州交通大学,工学硕士。

一体化污水提升装置在地铁中应用的探讨高　建,肖　键(中铁二院工程集团有限责任公司地铁院机电所,成都　610031)摘　要:通过比较湿式污水提升系统、真空污水提升系统以及一体化污水提升系统三者的优缺点,指出地铁建设中的污水提升采用一体化提升装置的可行性以及必要性。

一体化提升装置减少了污水泵房恶臭气味的散发,同时检修维护相当方便,在地铁车站的应用前景非常广泛。

关键词:一体化污水提升装置;地铁;真空污水提升系统;应用中图分类号:X70313 文献标识码:A 文章编号:10042954(2008)S1009502随着我国经济建设的飞速发展,大量劳动力涌入城市,很多城市的公共设施已经远远不能满足广大人民群众的需求,其中以城市公共交通的矛盾尤为突出,已经成为制约城市发展的瓶颈。

在这种情况下,发展轨道交通已经成为很多城市尤其是发达城市解决这个矛盾的重要途径。

城市轨道交通是指在不同形式轨道上运行的大、中运量公共交通工具,是当代城市中地铁、轻轨、单轨、自动导向、磁浮等轨道交通的总称。

至2006年底,北京、上海、广州三座城市轨道交通运行已突破100km ,其中上海5条线145km,广州116km ,北京114km (现在142k m )。

目前我国兴建的轨道交通多以地铁为主。

地铁作为一种城市基础设施,其服务的对象主要是人民大众,所以其方便、快捷、舒适性就成为建设过程中必须考虑的问题。

很多地铁站为了方便乘客,设置有公共卫生间,但是由于位于地下空间,气流交换相对闭塞;加之高峰期人流量大,使用频繁,导致很多地铁站的卫生间排水、排气不畅、臭味弥漫,严重影响了地铁的正常运行,也成为乘客投诉的热点问题之一。

如何解决这个问题也越来越多的受到设计、建设、运营三方的重视。

1　地铁污水提升的传统方式111　传统提升方式简介在现行的地铁建设中,采用最多的仍然是传统的污水提升方法。

一体化污水处理装置一体化污水处理装置是一种集污水处理、沉淀、过滤、消毒等功能于一体的设备，广泛应用于城市污水处理、工业废水处理、农村污水处理等领域。

本文将详细介绍一体化污水处理装置的工作原理、主要组成部分、处理效果以及应用范围等内容。

一、工作原理一体化污水处理装置采用生物膜工艺处理污水，其工作原理如下：1. 污水进入一体化污水处理装置后，首先经过格栅除杂，去除大颗粒杂质和悬浮物。

2. 经过初沉池，污水中的沉淀物沉降到底部，形成污泥。

3. 污水进入生物填料区，填料上的生物膜吸附和降解有机物，将其转化为无机物。

4. 经过二沉池，污水中的污泥再次沉降到底部，形成二次污泥。

5. 经过消毒装置，对污水进行消毒处理，杀灭污水中的病菌和致病微生物。

6. 处理后的水体经过出水口排放，达到环保要求。

二、主要组成部分一体化污水处理装置主要包括格栅除杂机、初沉池、生物填料区、二沉池和消毒装置等组成部分。

1. 格栅除杂机：用于去除污水中的大颗粒杂质和悬浮物，防止堵塞后续处理设备。

2. 初沉池：用于污水中的沉淀物沉降，形成污泥。

3. 生物填料区：填料上的生物膜吸附和降解有机物，将其转化为无机物。

4. 二沉池：用于污水中的污泥再次沉降，形成二次污泥。

5. 消毒装置：对污水进行消毒处理，杀灭污水中的病菌和致病微生物。

三、处理效果一体化污水处理装置具有良好的处理效果，可以将污水中的有机物、悬浮物、氨氮、总磷等污染物去除率达到90%以上，出水水质稳定，符合国家相关标准要求。

同时，一体化污水处理装置还具有占地面积小、运行成本低、操作简便等优点。

四、应用范围一体化污水处理装置广泛应用于城市污水处理、工业废水处理、农村污水处理等领域。

具体应用范围包括但不限于：1. 城市污水处理厂：用于处理城市生活污水，减少对水环境的污染。

2. 工业废水处理厂：用于处理工业废水，降低工业生产对环境的影响。

3. 农村污水处理：用于农村地区的污水处理，改善农村环境卫生状况。

一体化污水处理设备即小型生活污水处理装置介绍与选型一体化污水处理设备是一种小型生活污水处理装置，它具有处理效率高、体积小、节能环保等特点，因此，受到了广大用户的欢迎。

一、一体化污水处理设备介绍一体化污水处理设备被广泛用于农村、小区、工厂、学校等场所的污水处理。

该设备采用优质的生物填料作为填料层，由于其表面积大、生物膜易长，使其具有高度的污染物降解能力，减少了处理设备的体积，降低了能耗。

污水处理过程中主要分为初沉池、生化池和后沉池三部分。

优点：1. 外形美观，节省土地；2. 处理效果好，水质可达到国家二级排放要求；3. 操作简便，维护方便；4. 能耗低，节能环保；5. 可以加装自动控制装置，实现自动化操作。

缺点：1. 处理后留有少量污泥，需要进行处理或转移；2. 部分设备制造商质量差异大，质量参差不齐；3. 使用寿命相对较短，一般为5-10年；二、一体化污水处理设备的选型在选购一体化污水处理设备时，除设备自身的品质因素外，还需根据具体场所的水质、污水排放量、处理后要求排放的水质要求等因素进行判断和选择。

下面，通过以下方面来详细阐述如何进行选型。

1. 水质决定污染物降解能力设备的污染物降解能力是衡量设备处理水质的重要指标。

污染物的种类、浓度、水温、pH值、pH值变化幅度等，都会对降解能力产生影响。

因此，在选型时，需要根据实际的水质情况进行综合评估。

2. 污水排放量污水排放量直接影响设备的规格和容量大小。

不同场所的污水排放量不同，需要合理选择设备规格和容量。

如果排放量较大，需要考虑采用多台设备联合处理。

3. 处理后要求排放的水质要求污水处理后，排放水质的要求也是一个重要的考虑因素。

不同场所需要达到的排放水质标准不同，这对设备的选型也将产生不同的影响。

4. 设备的品质和价格一体化污水处理设备的品质和价格也是选型的重要考虑因素。

优质、耐用的设备不仅能够保证出水水质，而且能够减少设备的维护和更换费用。

价格也要考虑不同品牌、不同规格、不同质量等因素的影响。

污水处理提升一体化设备技术要求、满足安装尺寸（相关尺寸能越小越好）。

1）总体要求本技术规格书污水提升一体化设备的功能设计、产品结构、制造工艺、质量水平、技术性能、检测验收等方面提出了技术要求。

卖方应向买方提供满足本技术规格书要求的高性能、高水平、高质量的先进可靠、成熟稳定的优质成套产品及其伴随服务。

卖方应向买方提供规格书要求的真实、有效的技术文件、证明文件及认证证书，买方将对所有证书核实，一旦出现虚假证书与单据，买方保留无条件全部退货的权利。

2）定义2.1.污水提升一体化设备：是指用于本工程污水收集提升排放的装置，由密闭式集水箱、两台干式泵机、浮球开关、控制箱、潜水电缆（包含控制箱与水泵、控制箱与液位开关之间所有的供电电缆和控制电缆）、紧固件、连接件等。

2.2.“污水提升一体化设备配套泵机”（简称配套泵机，下同）为在本工程所密闭污水提升装置配套安装在密闭式集水箱外侧，电机与水泵连在一起，整体曝露在空气中的泵机，用以提升工作介质的污水提升工程系统（也可以与箱体内置，具体按自身产品方案）。

配套泵机成套产品至少应当包括有泵机（含电机）、潜水电缆（包含控制箱与配套泵机的供电电缆和控制电缆）、紧固件等。

3）工作条件3.1配套泵机必须满足长期连续和稳定运行的要求，40℃环境温度下长期连续运行，并且安全可靠、故障率低、便于检测维修。

3.2工作介质：清洗地面水、结构渗水、卫生间、含盥洗室排放物的废污水。

能经受住皂水、尿酸、粪水、乳剂、汽油、水果酸等化学剂的腐蚀。

3.3介质温度：5～40℃3.4 相对湿度：最大100%4）基本技术要求：4.1控制箱（柜）采用一控一（一台控制箱控制一套提升站）的方式，水泵通过控制箱实现集水箱液位自动控制、现场手动控制功能，其中集水箱液位控制方式通过检测浮球的水位预设信号（传送至控制箱）与配套泵机联动来实现。

当系统检测到提升站故障时，发出故障报警信号，同时自动投入备用水泵。

4.2水泵要求：具有切割功能的潜水泵，2台交替运行，一用一备，工作/备用泵自动轮换,水泵自动切换时，显示器可指示启动水泵的切换。

一体化污水提升设备原理
【污水提升设备原理】
一、实现污水被提升的原理
1、气泵——污水提升的基本原理是利用气泵的压力，将污水从低处抽取到高处。

2、抽水泵——主要是利用抽水泵的水压，将污水从低处抽上来，从而达到污水提升的目的。

3、螺杆泵——这是一种特殊的抽水泵，其原理是利用泵内的螺杆离心力，将污水抽至更高的位置。

二、污水提升设备的优点
1、低噪音：一体化污水提升设备在运行过程中，具有非常低噪音，不会影响周边环境，能够极大节省制造和运营的成本。

2、经济性强：这种污水提升设备的能耗很低，而且能够长期运行，很实用。

3、搬运能力强：因为污水提升设备有较大的搬运量，尤其是螺杆泵，它能够实现大量污水的提升。

三、污水提升设备的应用
1、工业污水提升：一体化污水提升设备可以有效地解决工业污水排放中的污水提升问题。

2、垃圾场污水提升：垃圾场污水中有大量杂质，如金属物质，须使用
特殊的污水提升设备，以达到将杂质过滤出来的目的。

3、污水处理站的污水提升：根据污水处理站的工艺流程，一体化污水提升设备可以提供较高的提升能力，有效地减少污水处理的时间和成本。

四、污水提升设备的注意事项
1、安装及操作：污水提升设备的安装和操作必须严格按照操作手册中的要求来进行，防止发生意外情况。

2、保养及维护：对于污水提升设备来说，必须定期进行检查、维护、清洗，以保证其良好的运行状态。

3、联系供应商：一旦污水提升设备在使用中发现异常情况，一定要及时联系厂商以获得正确的维修方案。

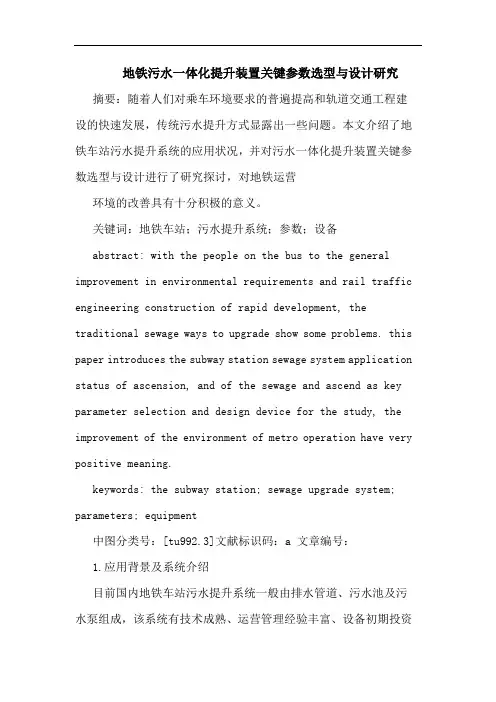

地铁污水一体化提升装置关键参数选型与设计研究摘要：随着人们对乘车环境要求的普遍提高和轨道交通工程建设的快速发展，传统污水提升方式显露出一些问题。

本文介绍了地铁车站污水提升系统的应用状况，并对污水一体化提升装置关键参数选型与设计进行了研究探讨，对地铁运营环境的改善具有十分积极的意义。

关键词：地铁车站；污水提升系统；参数；设备abstract: with the people on the bus to the general improvement in environmental requirements and rail traffic engineering construction of rapid development, the traditional sewage ways to upgrade show some problems. this paper introduces the subway station sewage system application status of ascension, and of the sewage and ascend as key parameter selection and design device for the study, the improvement of the environment of metro operation have very positive meaning.keywords: the subway station; sewage upgrade system; parameters; equipment中图分类号：[tu992.3]文献标识码：a 文章编号：1.应用背景及系统介绍目前国内地铁车站污水提升系统一般由排水管道、污水池及污水泵组成，该系统有技术成熟、运营管理经验丰富、设备初期投资较小等方面的优点，但是随着人们对乘车环境要求的提高和轨道交通工程建设的快速发展，传统污水提升方式暴露了出了一些问题：（1）污水池和污水泵房占地面积较大，同时结合站台板下空间设置，占用过多板下空间，影响板下电缆、水管的敷设；（2）由于受到污水泵启动次数等的限制，污水池有效容积较大，污水在池内停留时间长，土建污水池盖板密封性差，容易滋生蚊蝇、臭气，从而影响车站的卫生条件及舒适度；（3）由于污水中的杂物容易造成堵塞，同时污水池中存有一部分受水泵吸水要求影响而无法排出的污水，所以污水池必须定期进行清掏，污水池清掏时需要人工进入水池，污水散发的臭味污染周围环境令人较难接受。
