场效应晶体管放大电路

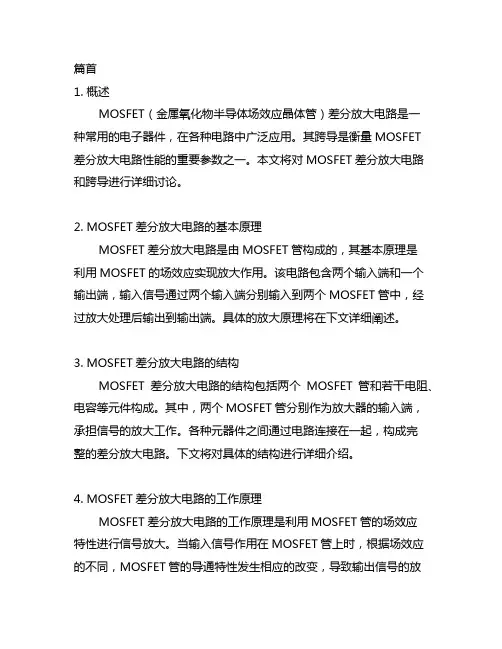

篇首1. 概述MOSFET（金属氧化物半导体场效应晶体管）差分放大电路是一种常用的电子器件，在各种电路中广泛应用。

其跨导是衡量MOSFET差分放大电路性能的重要参数之一。

本文将对MOSFET差分放大电路和跨导进行详细讨论。

2. MOSFET差分放大电路的基本原理MOSFET差分放大电路是由MOSFET管构成的，其基本原理是利用MOSFET的场效应实现放大作用。

该电路包含两个输入端和一个输出端，输入信号通过两个输入端分别输入到两个MOSFET管中，经过放大处理后输出到输出端。

具体的放大原理将在下文详细阐述。

3. MOSFET差分放大电路的结构MOSFET差分放大电路的结构包括两个MOSFET管和若干电阻、电容等元件构成。

其中，两个MOSFET管分别作为放大器的输入端，承担信号的放大工作。

各种元器件之间通过电路连接在一起，构成完整的差分放大电路。

下文将对具体的结构进行详细介绍。

4. MOSFET差分放大电路的工作原理MOSFET差分放大电路的工作原理是利用MOSFET管的场效应特性进行信号放大。

当输入信号作用在MOSFET管上时，根据场效应的不同，MOSFET管的导通特性发生相应的改变，导致输出信号的放大。

具体的工作原理将在下文中解释。

5. 跨导的概念及其在MOSFET差分放大电路中的应用跨导是指输出电流与输入电压之间的增益关系。

在MOSFET差分放大电路中，跨导是衡量其放大性能的重要参数。

通过对跨导的计算和分析，可以评估MOSFET差分放大电路的放大能力和稳定性。

下文将对跨导的概念和在MOSFET差分放大电路中的应用进行详细介绍和分析。

6. MOSFET差分放大电路的性能分析MOSFET差分放大电路的性能分析是对其跨导、增益、输入阻抗等性能指标进行评估和测试。

通过对性能的分析，可以了解MOSFET 差分放大电路的优缺点，为其在实际应用中的选择和优化提供参考。

下文将对MOSFET差分放大电路的性能分析进行详细阐述。

场效应管放大电路场效应管放大电路与双极型晶体管放大电路类似，也有与之对应的三种基本组态：共源（共射）、共漏（共集）和共栅极（共基极）。

1.直流偏置及静态分析场效应管放大电路有两种常用的直流偏置方式：自给偏压和分压式偏置。

由于耗尽型（包括结型）管子在时就有漏极电流，利用这一电流在源极电阻上产生的电压给管子供应直流偏置，因此自给偏压仅适合于耗尽型管子。

分压式偏置方式，利用分压电阻供应的栅极直流电位和源极电阻上产生的直流压降共同建立栅源间极的直流偏置。

调整分压比可以使偏置电压为正或为负，使用敏捷，适合于各种场效应管。

场效应管放大电路的静态分析有图解法和解析法两种。

图解法与双极型晶体管放大电路的图解法类似，读者可对比学习。

解析法是依据直流偏置电路分别列出输入、输出回路电压电流关系式，并与场效应管工作在恒流区（放大区）漏极电流和的关系联立求解获得静态工作点。

2.动态分析场效应管放大电路的动态分析也有图解法和微变等效电路法两种。

它与双极型晶体管放大电路的分析法类似，读者可对比学习。

在双极型晶体管放大电路动态分析中，通常给出了管子的β值，而在场效应管放大电路分析中则需要利用解析法计算跨导gm。

例如耗尽型管子的由下式求得：上式表明gm与IDQ有关，IDQ越大，gm也就越大。

3.三种基本放大电路的特点场效应管放大电路的组态判别与双极型晶体管放大电路类似此处不再赘述。

三种基本放大电路的性能特点如表1所示。

表1 场效应管三种基本放大电路的性能特点共源极共漏极共栅极输入电阻大大小输出电阻较大小较大电压放大倍数大小于等于1大uo与ui的相位关系反相同相同相。

场效应管结合晶体管前置放大电路概述及解释说明1. 引言1.1 概述场效应管和晶体管是电子学中常用的两种器件，它们在现代电路设计中起着重要的作用。

场效应管通过调控栅极电压来控制源极与漏极之间的导通状态，而晶体管则利用控制基极-发射极电压来控制集电极-发射极之间的导通状态。

这两种器件有着不同的工作原理和特性，但都可以被用来实现放大功能。

1.2 文章结构本文将围绕场效应管结合晶体管前置放大电路展开讨论。

首先，我们会介绍场效应管和晶体管的基本原理，包括它们的工作原理、特点和应用领域。

接下来，我们会概述前置放大电路的定义、用途以及常见分类及特点。

最后，我们会详细解析场效应管结合晶体管前置放大电路，包括其结合原理与优势、电路示意图及元件选型说明以及工作过程和信号增益分析。

1.3 目的本文旨在介绍场效应管结合晶体管前置放大电路，并对其原理和特点进行详细说明。

通过阅读本文，读者将能够了解场效应管和晶体管的基本原理、前置放大电路的概述，以及如何设计和分析场效应管结合晶体管前置放大电路。

同时，我们也希望能够展望该技术在未来的发展方向，为读者提供对电子学领域中这一重要电路的深入理解和应用的启示。

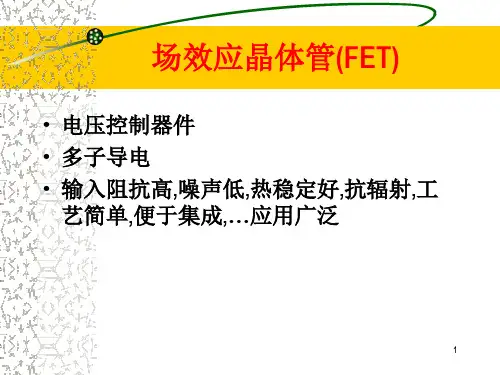

2. 场效应管和晶体管的基本原理：2.1 场效应管的工作原理：场效应管，也称为晶体管场效应管（FET），是一种三极电子器件。

它由沟道、栅极和漏源组成。

在工作时，栅极施加的电压可以控制沟道中电子的浓度，从而改变漏源之间的电流流动情况。

场效应管有两种主要类型：增强型（n通道与p通道）和耗尽型（n通道与p通道）。

增强型FET的工作原理如下：当栅极电压低于临界值时，沟道中存在很少数量的载流子；而当栅极电压高于临界值时，会形成一个导电通路并产生大量的载流子。

因此，在增强型FET中，栅极电压对沟道中载流子浓度和导电性能起到关键影响。

2.2 晶体管的工作原理：晶体管是一种用于放大信号和控制电流流动的半导体器件。

它由三个区域组成：发射区（Emitter）、基区（Base）和集电区（Collector）。

mosfet的放大电路工作原理
一、mosfet放大电路的基本原理
mosfet（金属氧化物半导体场效应晶体管）放大电路是一种常见的电子设备，其工作原理基于半导体材料的特性。

在mosfet放大电路中，输入信号通过栅极控制源极和漏极之间的电流，从而实现信号的放大。

二、mosfet放大电路的组成
mosfet放大电路通常由电源、输入信号源、mosfet管、负载和反馈电路等部分组成。

电源为mosfet提供工作电压，输入信号源产生需要放大的信号，mosfet管作为放大器件，负载将放大的信号输出，反馈电路则用于稳定输出信号。

三、mosfet放大电路的工作过程
mosfet放大电路的工作过程可以分为三个阶段：静态工作状态、动态工作状态和反馈控制。

在静态工作状态下，电源为mosfet提供合适的偏置电压，使管子处于预定的导通状态。

在动态工作状态下，输入信号通过栅极控制源极和漏极之间的电流，产生放大的输出信号。

反馈控制则通过反馈电路对输出信号进行检测和调整，以保证输出信号的稳定性和准确性。

四、mosfet放大电路的特点
mosfet放大电路具有高输入阻抗、低噪声、宽频带和高效能等特点。

高输入阻抗可以减小信号源的负担，提高信号传输质量。

低噪声
和宽频带特性使得mosfet放大电路在通信、雷达和音频等领域有广泛应用。

而高效能则有助于降低设备的能耗和发热量，提高设备的使用寿命和稳定性。

总结：本文详细介绍了mosfet放大电路的工作原理、组成、工作过程和特点。

通过深入理解这些内容，有助于更好地应用mosfet 放大电路，提高电子设备的性能和稳定性。
